РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HPM-03 MSW

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са правно обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Описание на параметъра	Стойност на параметъра
Име на продукта	Хидравлична ръчна помпа
Модел	MSW-HPM-03
Капацитет максимально налягане [bar]	700
Дължина на маркуча [метър]	1,8
Максимален хидравличен цилиндър [тон]	100
Размери [ширина * дължина * височина; mm]	150*2490*210
Тегло [kg] 9

Описание

Този продукт се използва за свързване с хидравлични работни глави, които се използват широко в електрическото строителство и други строителни обекти.

Потребителят е отговорен за всички щети, произтичащи от непредвидена употреба на устройството.

Операция

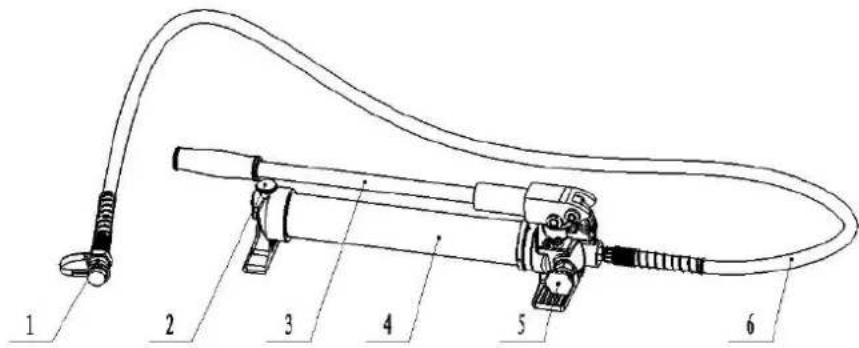

Компоненти

1 2 3 4 5 6

Номер	Име на компонента	функция
1	Съединител	За свързване с работната глава
2 Винт		За покриване на маслената тръба за предотвратяване на изтичане на масло
3	Активна дръжка	За експлоатация
4	Тяло на помпата	За съхранение на масло
5	Завъртете винта	За освобождаване на налягането
6	Маркуч	За транспортиране на масло

Инструкции

ПРЕДУПРЕЖДЕНИЕ!

• Изпомпвайте внимателно дръжката, за да накарате маслото да тече гладко, в противен случай това ще повреди хидравличната система.
  • Моля, не удряйте никоя част от инструмента; в противен случай е опасно за оператора.

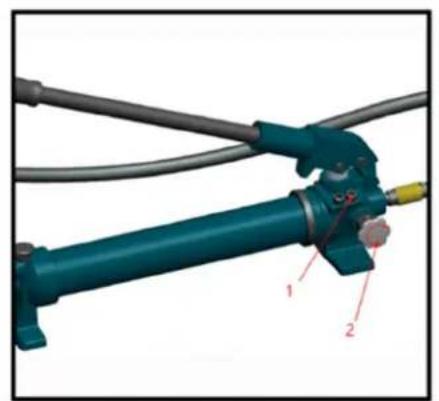

Моля, вижте илюстрацията по-долу:

1- Вграден предпазен клапан

2- Освободете налягането ръчно

3- Свържете съединителя към другия инструмент за разделяне

4- Преди работа завъртете винта здраво по посока на часовниковата стрелка

5- Изпомпане на дръжката

6- След работа завъртете винта в посока, обратна на часовниковата стрелка, за да освободите налягането

ОПАСНОСТ! Съединителят може да свърже помпата с друг инструмент бързо и лесно. Мъжкият и женският съединители трябва да се свържат добре, в противен случай това може да нарани оператора.

Почистване и поддръжка

ПРЕДУПРЕЖДЕНИЕ!

- Повреденото оборудване може да причини сериозни наранявания. Не използвайте повредено оборудване. Ако възникне необичаен шум или вибрация, отстранете проблема преди по-нататьшна употреба.

- Прахът или въздухът вътре в инструмента ще повредят комплекта за запечатване, което ще доведе до загуба на функция на инструмента. Уверете се, че маслото е чисто и че при смяна на маслото не

влиза прах. Изчакайте известно време и източете напълно маслото от маслената тръба, преди да поставите пробката за масло.

1. Преди всяка употреба проверявайте общото състояние на инструмента. Проверете дали съединителят е чист, проверете за разхлабени винтове, разместване или залепване на движещи се части, напукани или счупени части или всяко друго състояние, което може да повлияе на безопасната му работа.
2. След като използвате , почистете външните повърхности на инструмента с чиста, влажна, намажете с маслото за предотвратяване на ръжда металната повърхност на инструмента и матриците, за да избегнете ръжда. Съхранявайте инструмента на сухо място. Съединителят трябва да бъде покрит с капачката навреме, в противен случай прахът ще влезе и ще замърси маслото.
3. Обслужването на инструмента трябва да се извършва само от квалифициран сервисен техник.
4. За да удължите живота на инструмента, сменяйте маслото всяка година. Уверете се, че маслото е филтрирано през мрежа с отвори 120 или над 30 µm цедка. Междувременно избягвайте праха в чашата за масло.
5. След продължителна употреба уплътнителните комплекти ще се повредят, ако има теч, моля свържете се с нас, за да сменим уплътнителните комплекти.

ВНИМАНИЕ! Моля, носете гумени ръкавици, за да предотвратите директен контакт с маслото.

Ако възникне случаен контакт с кожата, измийте мястото незабавно със сапун и вода. За да защитите околната среда, изхвърляйте отработеното масло в одобрено от правителството съоръжение за обработка.

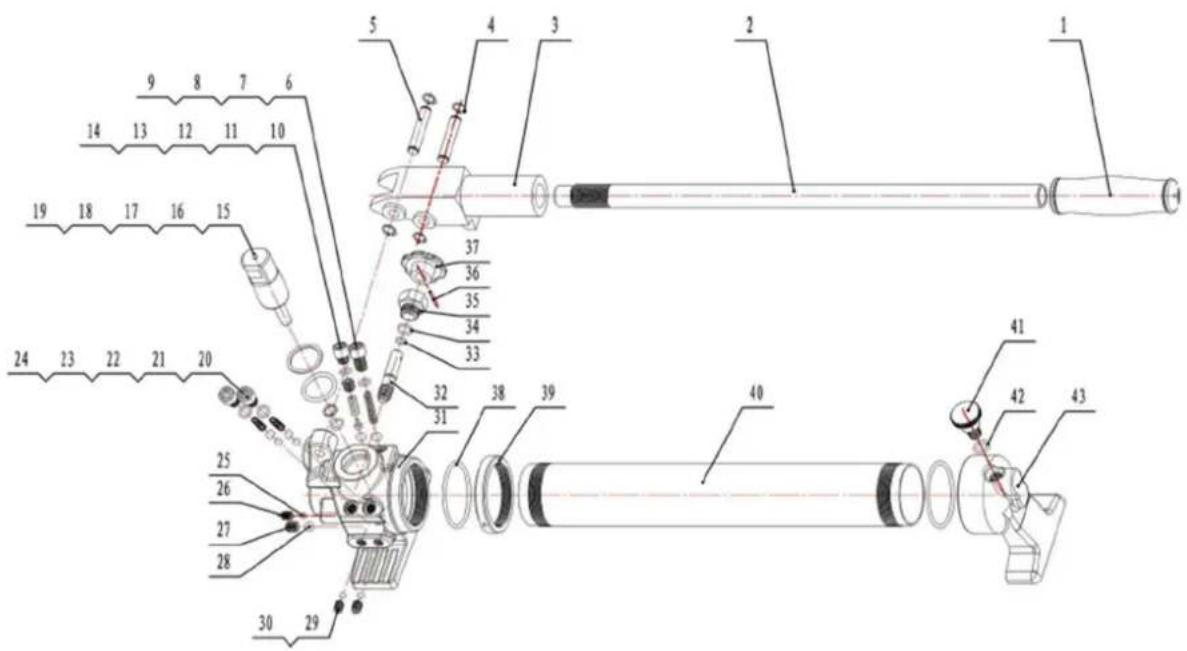

Диаграма на частите

Номер на част	Описание	Количество
1	Ръчно захващане	1
2	Активна дръжка	1
3	Дръжка ръка	1
4	Еластичен фиксиращ пръстен	4
5 ПИН	2
6	Стоманена топка (SФ8)	1
7	Пружина за предпазен клапан	1
8 О-пръстен	1
9	Шестостенен винт (M10*16.4)	1
10	Стоманена топка (SФ8)	1
11	Сърцевина на предпазен клапан	1
12	Шестостенен винт (M10*10)	1
13	О-пръстен	1
14	Шестостенен винт (M10Ф8)	1
15	О-пръстен	1
16	Пластмасов пръстен (Ф13*Ф10*1.4)	1
17	О-пръстен	1
18	Пластмасов пръстен (Ф34*Ф28*1.68)	1
19	бутало	1
20	Стоманена топка (Ф6)	2
21	Стоманена топка (Ф8)	2
22	Пружина (Ф0.4*Ф6.8*22)	2
23	О-пръстен	2
24	Шестостенен винт (M10Ф13.6)	2
25	Стоманена топка (SФ6)	1
26	Шестостенен винт (M8*10)	1
27	Шестостенен винт (M10*10)	1
28	Стоманена топка (SФ8)	1
29	Стоманена топка (SФ8)	2
30	Шестостенен винт (M8*10)	2
31	Тяло на помпата	1
32	Стебло на клапана	1
33	О-пръстен	1
34	О-пръстен	1
35	Капак на клапана	1
36	Еластична права игла	1
37	Завъртете винта	1
38	О-пръстен	2
39	Гайка на вала	1
40	Маслен сак	1
41 Винт	1
42	О-пръстен	1
43	Задна седалка	1
