HASZNÁLATI ÚTMUTATÓ HPM-03 MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg Hidraulikus kézi szivattyú
Modell	MSW-HPM-03
Kapacitás maximális nyomás [bar] 700
Tömlő hossza [méter] 1,8
Maximális hidraulikus henger [tonna] 100
Méretek [szélesség * hosszúság * magasság; mm]	150*2490*210
Súly [kg] 9

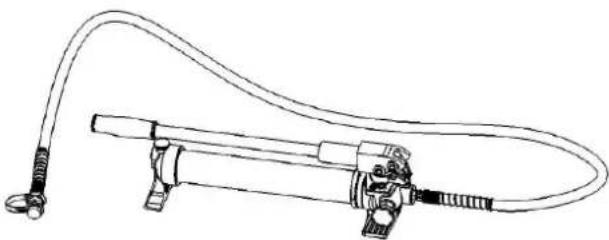

A készülék leírása

Ezt a terméket hidraulikus munkafejekhez való csatlakoztatásra használják, amelyet széles körben használnak az elektromos építkezésben és más építkezéseken.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

Tevékenység

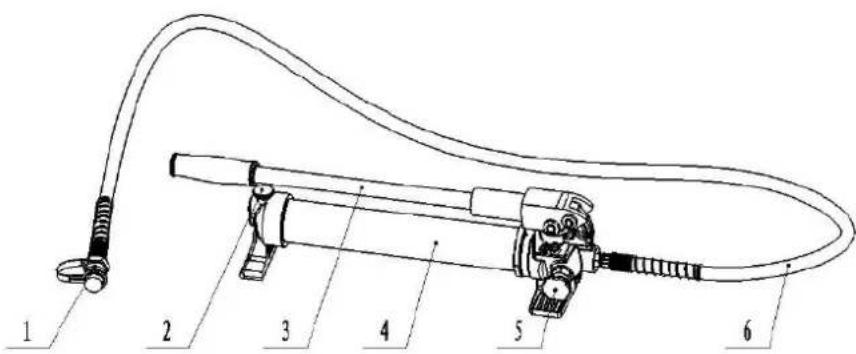

Alkatrészek

1 2 3 4 5 6

Szám	Komponens	neve	Működés leírása
1 Kuplung A munkafejhez való csatlakozáshoz
2	Csiga		Az olajcső lefedésére, hogy megakadályozza az olaj szivárgását
3	Aktív	fogantyú	Működéshez
4 Szivattyútest Az olaj tárolásához
5 Csavart elforgatni A nyomás felszabadításához
6	Tömlő		Olaj

szállítására

Utasítások

VIGYÁZAT:

• Óvatosan pumpálja a fogantyút, hogy az olaj egyenletesen áramoljon, különben károsítja a hidraulikus rendszert.
• Kérjük, ne kopogtassa meg a szerszám egyetlen részét sem; ellenkező esetben veszélyes a kezelőre.

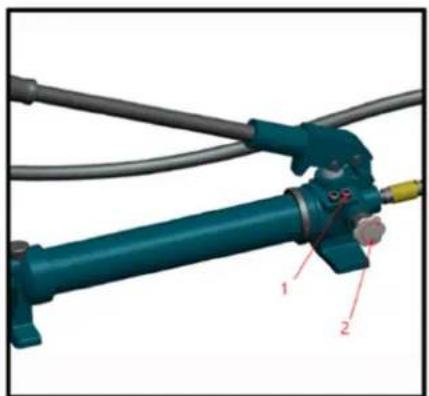

Kérjük, tekintse meg az alábbi ábrát:

1- Beépített biztonsági szelep
2- Kézzel oldja fel a nyomást

3- Csatlakoztassa a csatlakozót a másik osztott egységű szerszámhoz.

4- Működés előtt az óramutató járásával megegyező irányban szorosan forgassa el a csavart.

5- A fogantyú pumpálása

6- Működés után forgassa el a csavart az óramutató járásával ellentétes irányba a nyomás megszüntetéséhez.

ÉLETVESZÉLY! A csatlakozó segítségével a szivattyú gyorsan és egyszerűen csatlakoztatható egy másik szerszámhoz. A hím- és nőivarú csatlakozóknak jól kell csatlakozniuk, különben megsérülhet a kezelő.

Tisztítás és karbantartás

VIGYÁZAT:

• A sérült berendezés súlyos személyi sérülést okozhat. Ne használjon sérült berendezést. Ha rendellenes zaj vagy rezgés jelentkezik, a további használat előtt javíttassa ki a problémát.

• A szerszám belsejében lévő por vagy levegő károsítja a tömítő készletet, így a szerszám elveszíti a működését. Olajcsere esetén ügyeljen arra, hogy az olaj tiszta legyen, és ne kerüljön por az olajba. Várjon egy kicsít, és fújja ki teljesen az olajat az olajcsőből, mielőtt behelyezné az olajdugót.

• Minden használat előtt ellenőrizze a szerszám általános állapotát. Ellenőrizze, hogy a csatlakozó tiszta-e, ellenőrizze, hogy nincsenek-e meglazult csavarok, a mozgó alkatrészek rossz beállítása vagy kötése, repedt vagy törött alkatrészek, vagy bármilyen más olyan állapot, amely befolyásolhatja a biztonságos működést.

• Használat után tisztítsa meg a szerszám külső felületeit tiszta, nedves, kenje be a rozsdát megakadályozó olajjal a szerszám és a szerszámok fémfelületét, hogy elkerülje a rozsdásodást. A szerszámot száraz környezetben tárolja. A csatlakozót időben le kell fedni a kupakkal, különben a por bejut és szennyezi az olajat.
• A szerszámot csak képzett szerviztechnikus szervizelheti.
• A szerszám élettartamának meghosszabbítása érdekében évente cserélje ki az olajat. Győződjön meg róla, hogy az olajat 120-as hálóval vagy 30 μm-nél nagyobb szűrővel szűrik. Közben kerülje el a port az olajteknőben.
• Hosszú használat után a tömítő készletek megsérülnek, ha szivárgás van, kérjük, forduljon hozzánk a tömítő készletek cseréje érdekében.

VIGYÁZAT! Kérjük, viseljen gumikesztyűt, hogy elkerülje az olajjal való közvetlen érintkezést. Ha véletlenül bőrrel érintkezik, azonnal mossa le a területet szappannal és vízzel. A környezet védelme érdekében a fáradt olajat a kormány által jóváhagyott kezelő létesítményben kell ártalmatlanítani.

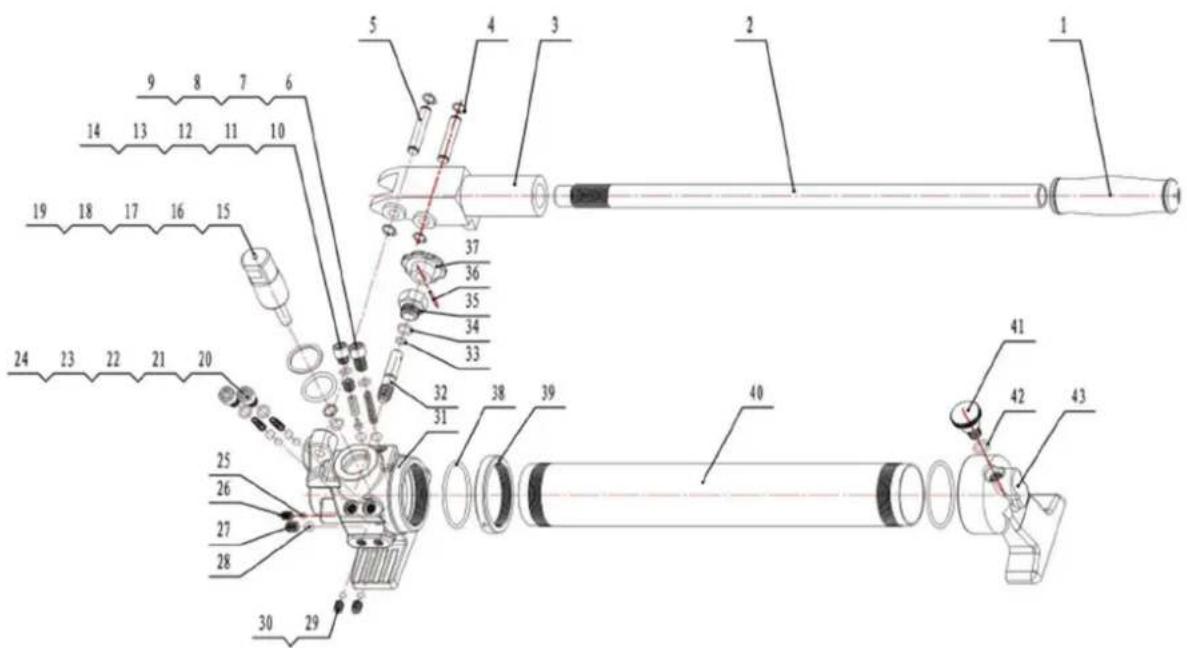

Alkatrész diagram

Alkatrész száma A készülék leírása Mennyiség
1	Kézfogantyú	1
2	Aktív	fogantyú
3	Fogantyú	kéz
4	Elasztikus	karika
5	Dugó	2
6	Acélgolyó	(SΦ8)
7 Rugó a biztonsági szelephez 1
8	Tömítőgyűrű (o-ring)	1
9	Hatszögletű csavar (M10*16,4) 1
10	Acélgolyó	(SΦ8)
11 Biztonsági szelep mag 1
12	Hatszögletű csavar (M10*10)	1
13	Tömítőgyűrű (o-ring)	1
14	Hatszögletű csavar (M10Φ8)	1
15	Tömítőgyűrű (o-ring)	1
16	Műanyag gyűrű ( 13* 10*1,4 )	1
17	Tömítőgyűrű (o-ring)	1
18	Műanyag gyűrű ( 34* 28*1,68 )	1
19	Plunger	1
20	Acélgolyó	(Φ6)
21	Acélgolyó	(Φ8)
22	Rugó ( 0.4* 6.8*22 )	2
23	Tömítőgyűrű (o-ring)	2
24	Hatszögletű csavar (M10Φ13,6)	2
25	Acélgolyó	(SΦ6)
26	Hatszögletű csavar (M8*10) 1
27	Hatszögletű csavar (M10*10)	1
28	Acélgolyó	(SΦ8)
29	Acélgolyó	(SΦ8)
30	Hatszögletű csavar (M8*10) 2
31	Szivattyútest	1
32	Szelepszár	1
33	Tömítőgyűrű (o-ring)	1
34	Tömítőgyűrű (o-ring)	1
35	Szelepfedél	1
36 Rugalmas egyenes tú	1
37 Forgassa el a csavart 1
38	Tömítőgyűrű (o-ring)	2
39	A	tengelyanya
40	Olajzsák	1
41	Csiga	1
42	Tömítőgyűrű (o-ring)	1
43	Hátsó	ülés
