MANUAL DE UTILIZARE HPM-03 MSW
Acest manual de utilizare a fost tradus folosind traducerea automată. Am depus toate eforturile pentru a ne asigura că traducerea este exactă, dar vă rugăm să rețineți că traducerile automate nu sunt perfecte și nu sunt menite să înlocuiască traducătorii umani. Versiunea oficială a manualului de utilizare este în limba engleză. Orice diferență între versiunea tradusă și versiunea originală în limba engleză nu este obligatorie din punct de vedere juridic. Dacă aveți întrebări despre acuratețea traducerii, vă rugăm să consultați versiunea în limba engleză, care este referința oficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin info@expondo.com.
Date tehnice
| Descrierea parametrilor Valoarea parametrului | |
| Numele produsului Pompa manuala hidraulica | |
| Model | MSW-HPM-03 |
| Capacitate presiune max [bar] 700 | |
| Lungimea furtunului [metru] 1,8 | |
| Cilindru hidraulic maxim [ton] 100 | |
| Dimensiuni [latime * lungime * inaltime; mm] 150*2490*210 | |
| Greutate [kg] 9 | |

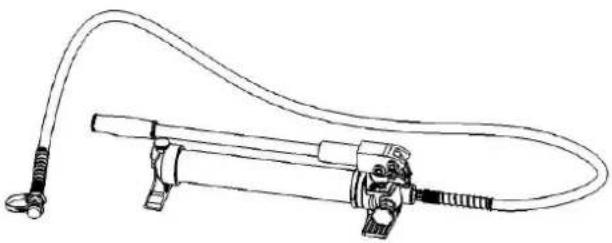

Descriere
Acest produs este utilizat pentru conectarea cu capete de lucru hidraulice, care este utilizat pe scară largă în constructii electrice și alte șantiere.
Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neintentionată a dispozitivului.
Operatiunea

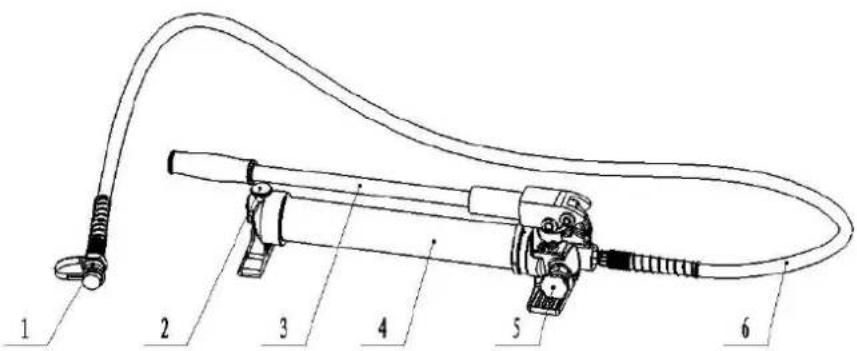

Componente
| 1 Cuplaj | Pentru conectarea cu capul de lucru | |
| 2 Șurub | Pentru acoperirea tubului de ulei pentru a preveni scurgerea uleiului | |
| 3 | Mâner | activ Pentru operare |
| 4 Corpul | pompei Pentru depozitarea uleiului | |
| 5 | Rotiți șurubul | Pentru eliberarea presiunii |
| 6 Furtun | Pentru transportul uleiului |
Instrucțiuni
AVERTIZARE!
- Pompând ușor mânerul pentru a face uleiul să curgă fără probleme, în caz contrar, se va deteriora sistemul hidraulic.
• Vă rugăm să nu loviți nicio parte a instrumentului; în caz contrar, este periculos pentru operator.

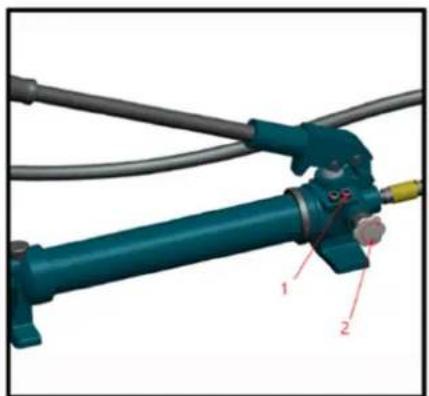

Vă rugăm să consultați ilustrația de mai jos:
1- Supapă de siguranță încorporată
2- Eliberați presiunea manual
3- Conectați cuplajul la cealaltă unealtă de unitate divizată
4- Înainte de utilizare, rotiți strâns şurubul în sensul acelor de ceasornic
5- Pomparea mânerului
6- După operare, rotiți șurubul în sens invers acelor de ceasornic pentru a elibera presiunea
PERICOL! Cuplajul poate conecta pompa cu un alt instrument rapid și uşor. Cuplajele tată și femela se să se conecteze bine, în caz contrar, poate răni operatorul.
Curățare și întreținere
AVERTIZARE!
- Echipamentul deteriorat poate provoca vătămări corporale grave. Nu folosiți echipamente deteriorate. Dacă apar zgomote sau vibrații anormale, rezolvați problema înainte de a o utiliza în continuare.
-
Praful sau aerul din interiorul sculei vor deteriora trusa de etanşare, ceea ce duce la pierderea funcției instrumentului. Asigurați-vă că uleiul este limpede și că nu pătrunde praf în ulei atunci când schimbați uleiul. Așteptați puțin și evacuați complet uleiul din tubul de ulei înainte de a introduce dopul de ulei.
-
Înainte de fiecare utilizare, verificați starea generală a instrumentului. Verificați dacă cuplajul este curat, verificați dacă şuruburile sunt slăbite, alinierea greșită sau blocarea pieselor în mișcare, părțile crăpate sau rupte sau orice altă condiție care poate afecta funcționarea în siguranță a acestuia.
- După utilizare, curățați suprafețele exterioare ale uneltei cu ulei curat, umed, ungeți suprafața metalică a instrumentului și matrițele cu ulei antirugină pentru a evita ruginirea. Depozitați unealta într-un mediu uscat. Cuplajul trebuie acoperit de capac în timp util, în caz contrar, praful va intra și va polua uleiul.
- Service-ul la unealtă trebuie efectuat numai de un tehnician de service calificat.
- Pentru a prelungi durata de viață a sculei, vă rugăm să schimbați uleiul pe an. Asigurați-vă că uleiul este filtrat cu o plasă de 120 de ochiuri sau cu o sită de peste 30 µm. Între timp evită praful din paharul de ulei.
- După o utilizare îndelungată, kiturile de etanșare vor fi deteriorate, dacă există scurgeri, vă rugăm să ne contactați pentru a schimba kiturile de etanșare.
ATENTIE! Vă rugăm să purtați mănuși de cauciuc pentru a preveni contactul direct cu uleiul. Dacă contactul cu pielea are loc accidental, spălați imediat zona cu apă și săpun. Pentru a proteja mediul înconjurător, aruncați uleiul uzat într-o unitate de tratare aprobată de guvern.

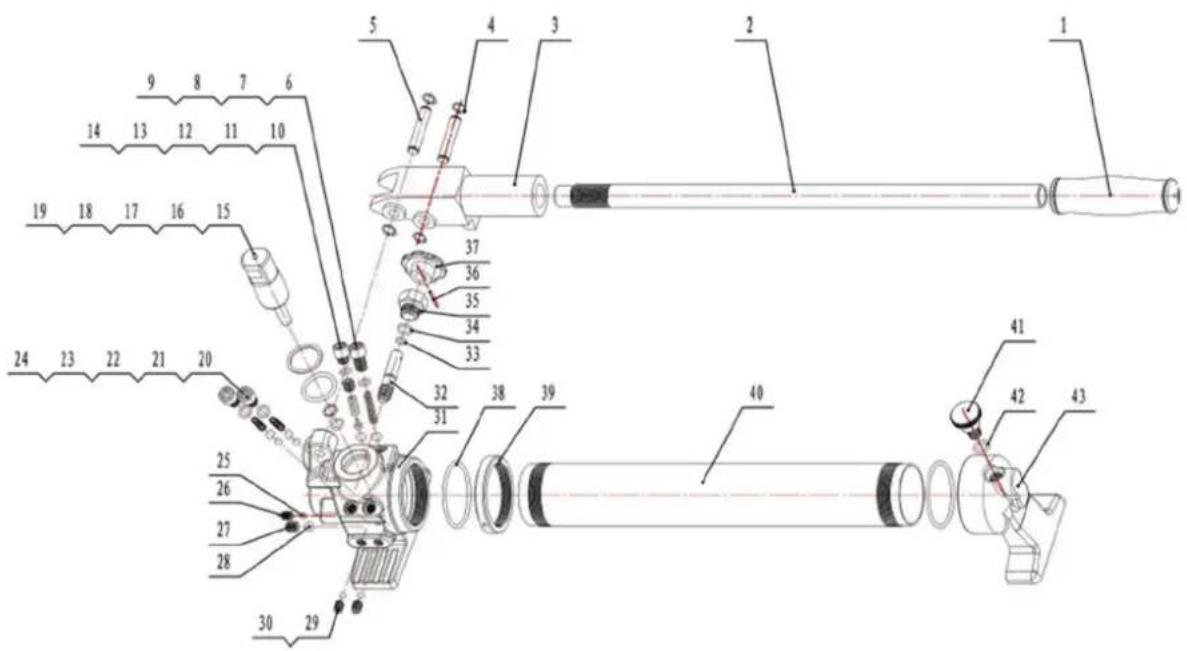

Diagrama pieselor
| 30 Şurub hexagonal (M8*10) 2 | ||
| 31 | Corpul | pompei |
| 32 | Tija | supapei |
| 33 | inel | O |
| 34 | inel | O |
| 35 | Capacul | supapei |
| 36 | Actif | drept |
| 37 | Rotiți şurubul | 1 |
| 38 | inel | O |
| 39 | Piuliță arborelui 1 | |
| 40 Sac de ulei 1 | ||
| 41 Şurub | 1 | |
| 42 | inel | O |
| 43 Scaunul din spate 1 | ||
