NAVODILA ZA UPORABO HPM-03 MSW
Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko info@expondo.com.
Tehnični podatki
| Opis parametra Vrednost parametra | |
| Ime izdelka | Hidravlična ročna črpalka |
| Model | MSW-HPM-03 |
| Zmogljivost max tlak [bar] 700 | |
| Dolžina cevi [meter] 1,8 | |
| Največji hidravlični cilinder [tona] | 100 |
| Dimenzije [širina * dolžina * višina; mm] 150*2490*210 | |
| Teža [kg] 9 | |
Opis

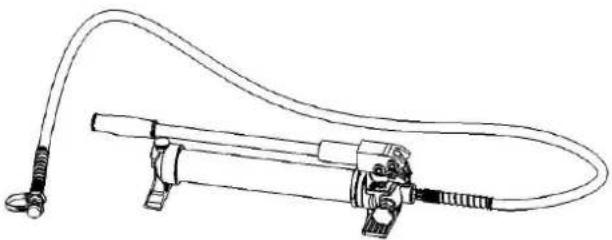

Ta izdelek se uporablja za povezovanje s hidravličnimi delovnimi glavami, ki se pogosto uporabljajo v električni gradnji in drugih gradbiščih.
Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.
Delovanje

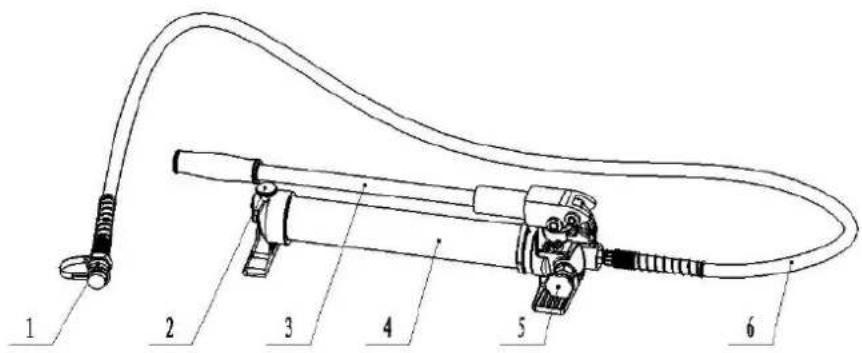

Komponente
| 1 Spojka | Za povezavo z delovno glavo | |
| 2 | Vijak | Za pokrivanje cevi za olje, da preprečite puščanje olja |
| 3 | Aktivni | ročaj Za |
| 4 | Telo črpalke | Za shranjevanje olja |
| 5 Zavrtite vijak | Za sprostitev pritiska | |
| 6 Cev | Za transport nafte |
delovanje
Navodila
OPOZORILO!
- Nežno črpajte ročaj, da olje teče gladko, sicer lahko poškodujete hidravlični sistem.
• Prosimo, da ne udarjate po nobenem delu orodja; drugače je nevarno za operaterja.

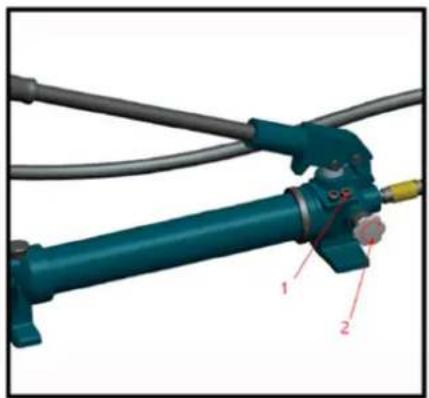

Oglejte si spodnjo sliko:
3- Povežite spojko z drugim orodjem za razdeljeno enoto
4- Pred uporabo privijte vijak v smeri urinega kazalca
5- Črpanje ročaja
6- Po delovanju zavrtite vijak v nasprotni smeri urinega kazalca, da sprostite pritisk
NEVARNOST! Spojka lahko hitro in enostavno poveže črpalko z drugim orodjem. Moški in ženski spojnik morata biti dobro povezani, sicer lahko poškodujete operaterja.
Čiščenje in vzdrževanje
OPOZORILO!
- Poškodovana oprema lahko povzroči resne telesne poškodbe. Ne uporabljajte poškodovane opreme. Če se pojavi neobičajni hrup ali tresljaji, pred nadaljnjo uporabo odpravite težavo.
-
Prah ali zrak v orodju bosta poškodovala tesnilni komplet in povzročila izgubo funkcije orodja. Prepričajte se, da je olje bistro in da med menjavo olja v olje ne pride prah. Počakajte nekaj časa in popolnoma izpustite olje iz cevi za olje, preden vstavite čep za olje.
-
Pred vsako uporabo preverite splošno stanje orodja. Preverite, ali je sklopka čista, preverite, ali so zrahljani vijaki, ali so premikajoči se deli neporavnani ali zatakjeni, počeni ali zlomljeni deli ali katero koli drugo stanje, ki bi lahko vplivalo na njegovo varno delovanje.
- Po uporabi očistite zunanje površine orodja s čistim, vlažnim, nanesite olje za preprečevanje rje na kovinsko površino orodja in matrice, da preprečite rjo. Orodje hranite v suhem okolju. Spojko je treba pravočasno pokriti s pokrovčkom, sicer bo prah vstopil in onesnažil olje.
- Servis orodja naj izvaja le usposobljen serviser.
- Za podaljšanje življenjske dobe orodja menjajte olje vsako leto. Prepričajte se, da je olje filtrirano z mrežo 120 mesh ali cedilo nad 30 µm. Medtem se izogibajte prahu v posodi za olje.
- Po dolgotrajni uporabi se tesnilni kompleti poškodujejo. Če pride do puščanja, se obrnite na nas, da zamenjamo tesnilne komplete.
POZOR! Nosite gumijaste rokavice, da preprečite neposreden stik z oljem. Če po nesreči pride do stika s kožo, območje takoj sperite z milom in vodo. Za zaščito okolja zavrzite odpadno olje v obrat za obdelavo, ki ga je odobrila vlada.

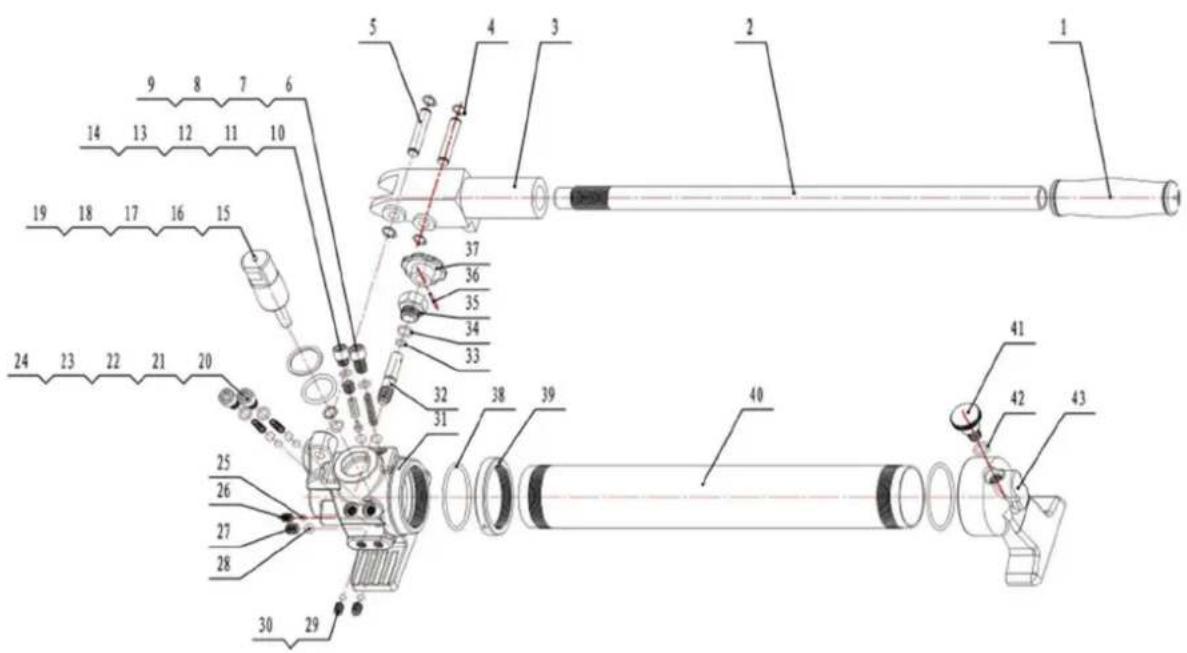

Diagram delov
| Številka dela Opis Količina | ||
| 1 | Ročni prijem 1 | |
| 2 | Aktivni | ročaj |
| 3 | Ročaj ročaj | 1 |
| 4 | Elastičen zaskočni obroč | 4 |
| 5 | Pin | 2 |
| 6 | Jeklena | krogla |
| 7 Vzmet za varnostni ventil 1 | ||
| 8 | O-obroč | 1 |
| 9 | Šestrobi | vijak |
| 10 | Jeklena | krogla |
| 11 Jedro varnostnega ventila 1 | ||
| 12 | Šestrobi | vijak |
| 13 | O-obroč | 1 |
| 14 | Šestrobi | vijak |
| 15 | O-obroč | 1 |
| 16 | Plastični obroč ( 13* 10*1,4 ) | 1 |
| 17 | O-obroč | 1 |
| 18 | Plastični obroč ( 34* 28*1,68 ) | 1 |
| 19 | Bat | 1 |
| 20 | Jeklena krogla | ( 6 ) |
| 21 | Jeklena krogla | ( 8 ) |
| 22 | Vzmet | ( 0,4* 6,8*22 ) |
| 23 | O-obroč | 2 |
| 24 | Šestrobi vijak (M10 13.6 ) | 2 |
| 25 | Jeklena | krogla |
| 26 | Šestrobi vijak (M8*10) | 1 |
| 27 | Šestrobi | vijak |
| 28 | Jeklena | krogla |
| 29 | Jeklena | krogla |
(SΦ8
(M10*16,4)
(SΦ8)
(M10*10)
(M10Φ8)
2
(SΦ6)
(M10*10)
(SΦ8)
(SΦ8)
| 30 | Šestrobi | vijak |
| 31 | Telo | črpalke |
| 32 | Steblo | ventila |
| 33 | O-obroč | 1 |
| 34 | O-obroč | 1 |
| 35 | Pokrov | ventila |
| 36 | Ravna | elastična igla 1 |
| 37 | Zavrtite | vijak |
| 38 | O-obroč | 2 |
| 39 | Matica | gredi |
| 40 | Vrečka za olje 1 | |
| 41 | Vijak | 1 |
| 42 | O-obroč | 1 |
| 43 | Zadnji | sedež |
(M8*10)
