NAVODILA ZA UPORABO CCSE-3500.420 MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo prek [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka Žaga za rezanje betona
Model	MSW-CCSE-3500.420
Nazivna napetost [V~] / frekvenca [Hz] 230 / 50
Nazivna moč [W] 3500
Hitrost brez obremenitve [vrt/min] Največ 4000
Največji premer diska [cm] 420
Največja globina reza [mm] 155
Dimenzije [širina x globina x višina; mm] 240 x 800 x 420
Teža [kg] 15,8

1. Splošni opis

Uporabniški priročnik je zasnovan tako, da vam pomaga pri varni in nemoteni uporabi naprave. Izdelek je zasnovan in izdelan v skladu s strogimi tehničnimi smernicami z uporabo najsodobnejših tehnologij in komponent. Poleg tega je izdelan v skladu z najstrožjimi standardi kakovosti.

NAPRAVE NE UPORABLJAJTE, ČE NISTE TEMELJNO PREBRALI IN RAZUMELI TEGA UPORABNIŠKEGA PRIROČNIKA.

Za podaljšanje življenjske dobe naprave in zagotovitev nemotenega delovanja jo uporabljajte v skladu s tem uporabniškim priročnikom in redno izvajajte vzdrževalna dela. Tehnični podatki in specifikacije v tem uporabniškem priročniku so posodobljeni. Proizvajalec si pridržuje pravico do sprememb, povezanih z izboljšanjem kakovosti. Naprava je zasnovana tako, da čim bolj zmanjša tveganja za emisije hrupa, pri čemer upošteva tehnološki napredek in možnosti za zmanjšanje hrupa.

Legenda

Izdelek izpolnjuje ustrezne varnostne standarde.

Pred uporabo preberite navodila.

(splošni opozorilni znak)

Uporabljajte zaščito za sluh. Izpostavljenost glasnemu hrupu lahko povzroči izgubo sluha.

Nosite zaščitna očala.

Nosite zaščitno masko (zaščita dihalnih poti).

Nosite zaščitne rokavice.

Nosite zaščito za stopala.

POZOR! Opozorilo pred električnim udarom!

POZOR! Opozorilo na glasen hrup!

PROSIMO, UPOŠTEVAJTE! Risbe v tem priročniku so zgolj ilustrativne in se lahko v nekaterih podrobnostih razlikujejo od dejanskega izdelka.

2. Varnost uporabe

POZOR! Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe ali celo smrt.

Izraza »naprava« ali »izdelek« se v opozorilih in navodilih uporabljata za označevanje:

Žaga za rezanje betona

2.1. Električna varnost

a) Vtič mora ustrezati vtičnici. Vtiča ne spreminjajte na noben način. Uporaba originalnih vtičev in ustreznih vtičnic zmanjša tveganje električnega udara.

b) Izogibajte se dotikanju ozemljenih elementov, kot so cevi, grelniki, kotli in hladilniki. Obstaja povečano tveganje električnega udara, če je ozemljena naprava izpostavljena dežju, pride v neposreden stik z mokro površino ali deluje v vlažnem okolju. Vdor vode v napravo poveča tveganje za poškodbe naprave in električni udar.

c) Naprave se ne dotikajte z mokrimi ali vlažnimi rokami.

d) Kabel uporabljajte samo za predviđeni namen. Nikoli ga ne uporabljajte za prenašanje naprave ali za izvlečenje vtiča iz vtičnice. Kabel hranite stran od virov toplote, olja, ostrih robov ali gibljivih delov. Poškodovani ali zapleteni kabli povečajo tveganje električnega udara.

e) Če z napravo delate na prostem, uporabite podaljšek, primeren za zunanjo uporabo. Uporaba podaljška, primernega za zunanjo uporabo, zmanjša tveganje električnega udara.

f) Če se uporabi naprave v vlažnem okolju ni mogoče izogniti, je treba uporabiti zaščitno stikalo na preostali tok (RCD). Uporaba zaščitnega stikala na preostali tok zmanjša tveganje električnega udara.

g) Naprave ne uporabljajte, če je napajalni kabel poškodovan ali kaže očitne znake obrabe. Poškodovan napajalni kabel mora zamenjati usposobljen električar ali servisni center proizvajalca.

h) Da bi se izognili električnemu udaru, kabla, vtiča ali naprave ne potapljajte v vodo ali druge tekočine. Naprave ne uporabljajte na mokrih površinah.
i) POZOR! SMRTONOSNA NEVARNOST! Med čiščenjem naprave nikoli ne potapljajte v vodo ali druge tekočine.
j) Ne uporabljajte v zelo vlažnih okoljih ali v neposredni bližini rezervoarjev za vodo.
k) Pazite, da se naprava ne zmoči. Nevarnost električnega udara!

a) Poskrbite, da bo delovno mesto čisto in dobro osvetljeno. Neurejeno ali slabo osvetljeno delovno mesto lahko povzroči nesreče. Pri delu z napravo poskušajte razmišljati vnaprej, opazujte, kaj se dogaja, in uporabljajte zdrav razum.
b) Naprave ne uporabljajte v potencialno eksplozivnem okolju, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Naprava ustvarja iskre, ki lahko vžgejo prah ali hlape.
c) Če opazite poškodbe ali nepravilno delovanje, napravo takoj izklopite in to brez odlašanja sporočite nadzorniku.
d) Če niste prepričani, ali izdelek deluje pravilno, ali će opazite poškodbe, se obrnite na servisni center proizvajalca.
e) Izdelek lahko popravlja samo servisni center proizvajalca. Ne poskušajte popravljati sami!
f) V primeru požara uporabite gasilni aparat na prah ali ogljikov dioksid (CO2 ),(namenjen za uporabo na električnih napravah pod napetostjo).
g) Otrokom ali nepooblaščenim osebam je vstop na delovno mesto prepovedan. Zaradi motenj pozornosti lahko pride do izgube nadzora nad napravo.
h) Napravo uporabljajte v dobro prezračevanem prostoru.
i) Naprava med delovanjem proizvaja prah in umazanijo. Pomembno je zaščititi mimoidoče pred njihovimi škodljivimi učinki.
j) Če so predvidene naprave za priključitev naprav za odsesavanje in zbiranje prahu, zagotovite, da so te priključene in pravilno uporabljene. Uporaba odsesavanja prahu lahko zmanjša nevarnosti, povezane s prahom.
k) Redno preverjajte stanje varnostnih nalepk. Če so nalepke neberljive, jih je treba zamenjati.
I) Prosimo, shranite ta priročnik za poznejšo uporabo. Če napravo predate tretji osebi, ji je treba priročnik izročiti skupaj z njo.
m) Embalažni elementi in majhne montažne dele hranite na mestu, ki ni dostopno otrokom.
n) Napravo hranite izven dosega otrok in živali.
o) Če se ta naprava uporablja skupaj z drugo opremo, je treba upoštevati tudi preostala navodila za uporabo.

Ne pozabite! Med uporabo naprave zaščitite otroke in druge mimoidoče.

2.3. Osebna varnost

a) Naprave ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola, narkotikov ali zdravil, ki lahko znatno zmanjšajo sposobnost upravljanja naprave.

b) Stroj lahko upravljajo fizično sposobne osebe, ki so sposobne rokovati s strojem, so ustrezno usposobljene, so prebrale ta navodila za uporabo in so opravile usposabljanje iz varnosti in zdravja pri delu.
c) Pri delu z napravo bodite previdni in pozorni. Začasna izguba koncentracije med uporabo naprave lahko povzroči resne poškodbe.
d) Za delo z napravo uporabljajte osebno zaščitno opremo, kot je navedeno v 1. poglavju »Legenda«. Uporaba pravilne in odobrene osebne zaščitne opreme zmanjšuje tveganje za poškodbe.
e) Da preprečite nenamerni vklop naprave, se pred priklopom na vir napajanja prepričajte, da je stikalo v položaju IZKLOP.
f) Ne precenjujte svojih sposobnosti. Med uporabo naprave ves čas ohranjajte ravnotežje in bodite stabilni. To bo zagotovilo boljši nadzor nad napravo v nepričakovanih situacijah.
g) Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice držite stran od gibljivih delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v gibljive dele.
h) Pred vklopom naprave odstranite vsa orodja za nastavitev ali ključe. Orodje ali ključ, ki ostane v vrtečem se delu naprave, lahko povzroči poškodbe.
i) Naprava ni igrača. Otroke je treba nadzorovati, da se zagotovi, da se ne igrajo z napravo.
j) Med uporabo naprave ne vstavljajte rok ali drugih predmetov v njeno notranjost!

2.4. Varna uporaba naprave

a) Naprave ne preobremenjujte. Za dano nalogo uporabljajte ustrezno orodje. Pravilno izbrana naprava bo nalogo, za katero je bila zasnovana, opravila bolje in varneje.
b) Naprave ne uporabljajte, če stikalo »VKLOP/IZKLOP« ne deluje pravilno (naprave ne vklopi in izklopi). Naprave, ki jih ni mogoče vklopiti in izklopiti s stikalom »VKLOP/IZKLOP«, so nevarne, jih ne smete uporabljati in jih je treba popraviti.
c) Preden se lotite kakršnih koli nastavitev, zamenjave dodatkov ali preden napravo odložite, se prepričajte, da je vtič izklopljen iz vtičnice. Takšni previdnostni ukrepi bodo zmanjšali tveganje za nenamerno vklop naprave.
d) Ko naprave ne uporabljate, jo shranjujte na varnem mestu, stran od otrok in oseb, ki niso seznanjene z napravo ali niso prebrale uporabniškega priročnika. Naprava lahko predstavlja nevarnost v rokah neizkušenih uporabnikov.
e) Napravo vzdržujte v brezhibnem tehničnem stanju. Pred vsako uporabo preverite morebitne splošne poškodbe, zlasti premične komponente glede razpok ali elementov ter morebitnih drugih težav, ki bi lahko vplivale na varno delovanje naprave. Če odkrijete poškodbe, napravo pred uporabo izročite v popravilo.
f) Napravo hranite izven dosega otrok.
g) Popravilo ali vzdrževanje naprave naj izvajajo usposobljene osebe, pri čemer se uporabljajo le originalni nadomestni deli. To bo zagotovilo varno uporabo.
h) Da bi zagotovili brezhibno delovanje naprave, ne odstranjujte tovarniško nameščenih zaščitnih naprav in ne odvijajte vijakov.
i) Pri prevozu in ravnanju z napravo med skladiščem in namembnim krajem upoštevajte načela varnosti in zdravja pri delu za ročni prevoz, ki veljajo v državi, kjer se bo naprava uporabljala.
j) Izogibajte se situacijam, ko naprava med uporabo preneha delovati zaradi prekomerne obremenitve. To lahko povzroči pregrevanje pogonskih elementov in poškodbo naprave.
k) Ne dotikajte se zgibnih delov ali dodatne opreme, razen će je naprava odklopljena iz vira napajanja.

I) Med uporabo te naprave ne puščajte brez nadzora.
m) Napravo redno čistite, da preprečite nabiranje trdovratne umazanije.
n) Ne delajte na dveh obdelovancih hkrati.
o) Naprava ni igrača. Otroci je ne smejo čistiti in vzdrževati brez nadzora odrasle osebe.
p) Naprave ne zaganjajte, ko je prazna.
q) Prepovedano je posegati v strukturo naprave z namenom spreminjanja njenih parametrov ali konstrukcije.
r) Napravo hranite stran od virov ognja in toplote.
s) Ne prekrivajte prezračevalnih odprtin!
t) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi rezalnimi robovi se manj verjetno zatika. in jih je lažje nadzorovati.
u) Brusilnih koles se ne sme uporabljati.
v) Ne upravljajte z odstranjenim fiksnim ščitom.
w) Rezalnika ne zaganjajte, ko je rezilo v stiku z obdelovancem.
x) Ko je rezalni stroj izklopljen, ga ne odlagajte, dokler se rezilo popolnoma ne ustavi, in ne uporabljajte zunanje sile, da bi diamantno žagino rezilo ustawili.
y) Pred zamenjavo rezalnega lista, nastavitvijo globine reza ali vodovodne cevi, nastavitvijo katerega koli dela stroja ali popravilom rezalnega stroja je treba vtič izvleči iz električne vtičnice, diamantni žagin list pa mora biti v mirujočem stanju.
z) Če je verjetno, da bo diamantni žagin list med delovanjem prerezal temno žico ali lastno žico, lahko električno orodje držite le za izolirano držalno površino. Diamantni žagin list, ki se dotakne žice pod napetostjo, lahko povzroči napetost na izpostavljenih kovinskih delih električnega orodja in uporabnika izpostavi nevarnosti električnega udara.
aa) Pri "slepih rezih" v stene ali druga slepa mesta bodite še posebej previdni. Diamantni žagini listi lahko prerežejo plinske ali vodovodne cevi, žice ali predmete, ki se od njih odbijejo.
bb) Vedno držite roke stran od območja rezanja ali diamantnega žaginega lista. Z drugo roko vedno držite pomožni ročaj. Če žagin list držite z obema rokama, se z žaginim listom ne boste poškodovali.
cc) Ne dotikajte se spodnjega dela obdelovanca. Ščitnik ne more zaščititi žaginega lista pod obdelovancem.
dd) Vedno uporabljajte diamantni žagin list ustrezne velikosti in oblike osi (diamantni ali okrogli). Če se diamantni žagin list ne ujema z vpenjalnimi deli rezalnega stroja, bo to povzročilo ekscentrično delovanje in izpad nadzora.
ee) Ne uporabljajte poškodovanih in nedimenzionalnih podložk in vijakov. Uporaba poškodovanih ali neusklajenih tesnil in vijakov lahko povzroči nenadzorovano delovanje.

POZOR! Kljub varni zasnovi naprave in njenim zaščitnim funkcijam ter uporabi dodatnih elementov, ki ščitijo uporabnika, obstaja pri uporabi naprave še vedno manjše tveganje za nesrečo ali poškodbo. Pri uporabi naprave bodite pozorni in uporabljajte zdravo pamet.

3. Smernice za uporabo

Izdelek je zasnovan za rezanje betona, rezanje kovine, poliranje in druge namene.

Uporabnik je odgovoren za kakršno koli škodo, ki nastane zaradi nenamerne uporabe naprave.

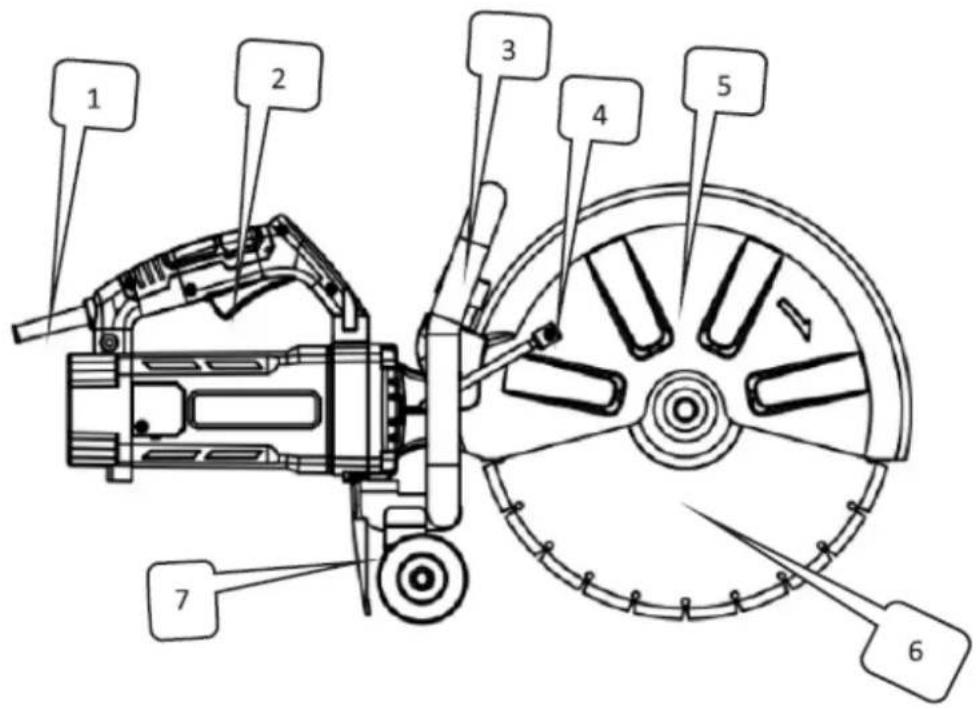

3.1. Opis naprave

Ne.	Opis
1	Plašč
2	Preklop
3	Nosilec
4	Dovod
5	Zaščitni pokrov
6	Rezilna
7	Blažilnik
8	Ročaj
9 Matica za zaklepanje žaginega lista
10	Kolo
11	Pokrov
12	Zadnji

3.2. Priprava na uporabo

PREDHODNO PREVERJANJE

1. Vir napajanja

Prepričajte se, da vir napajanja, ki ga nameravate uporabiti, ustreza zahtevam glede napajanja, navedenim na napisni ploščici izdelka.

2. Stikalo za vklop

Preverite, ali je stikalo za vklop v položaju IZKLOP. Če orodje priključite, ko je stikalo v položaju VKLOP, lahko takoj začne delovati, kar lahko povzroči resno nesrečo.

3. Podaljšek

Če je delovno območje daleč od vira napajanja, uporabite podaljšek z zadostno debelino in nazivno zmogljivostjo. Podaljšek naj bo čim krajši, da zmanjšate izgubo moči.

4. Preverjanje in namestitev diamantnega kolesa

Preverite, ali je diamantna rezalna plošča predpisane vrste in da ni razpok, zlomov ali upogibanja. Prepričajte se, da je plošča varno nameščena. Za podrobnosti o namestitvi glejte poglavje »3.3.

5. Gumb za zaščito kolesa

Prepričajte se, da je gumb, ki pritrjuje ščitnik kolesa, pravilno privit. Zrahljan gumb lahko povzroči, da se ščitnik kolesa premakne ali odlepi, kar lahko povzroči poškodbo upravljavca.

PREVIDNOSTNI UKREPI

1. NEVARNOST: Roke držite stran od območja reza in rezila. Drugo roko vedno držite na pomožnem ročaju ali ohišju motorja. Če žago držite z obema rokama, preprečite poškodbe zaradi rezila.
2. Med delovanjem stroja nikoli ne pritiskajte gumba za zaklepanje vretena.
3. Namestite samo orodje, ki ga je določil proizvajalec – uporabljajte samo diamantne ali rezalne plošče, kot je priporočeno. Rezalnika ne upravljajte med uporabo vode.

4. Pred uporabo vedno preglejte diamantno rezalno ploščo. Ne uporabljajte je, će je razpokana, zlomljena ali upognjena. Stroj zaženite previdno in preverite morebitne nepravilnosti.

5. Diamantne rezalne plošče ne uporabljajte za rezanje kovine. S tem boste skrajšali njeno življenjsko dobo ali pa jo zlomili.

6. Z rezanjem začnite šele, ko orodje doseže največjo hitrost vrtenja.
7. Izogibajte se uporabi prekomerne sile, saj lahko preobremeni motor ter zmanjša učinkovitost in življenjsko dobo. Beton, ploščice ali kamen režite le do globine 100 mm ali manj. Za globlje reze naredite 2 do 3 prehode. Rezanje globlje od 100 mm v enem prehodu skrajša življenjsko dobo diamantne rezalne plošče in lahko povzroči okvaro motorja.
8. Tega stroja ne uporabljajte za rezanje azbesta.
9. Pri uporabi rezalnega kolesa, ki proizvaja iskre, pokrijte adapter za zbiranje prahu z gumijastim pokrovčkom in vedno nosite zaščitna očala.
10. Nikoli ne uporabljajte poškodovanih ali nepravilnih podložk ali vijakov za rezilo. Ti deli so posebej zasnovani za vašo žago, da zagotovijo optimalno delovanje in varno delovanje.

POZOR! Pred menjavo rezil, servisiranjem, čiščenjem ali nastavljanjem vedno izključite rezalnik iz električnega omrežja.

POZOR! Zaradi vaše varnosti ne poskušajte rezati ploščic ali drugih materialov, dokler orodje nioma sestavljeno. Pred tem natančno preberite navodila za uporabo, da boste razumeli funkcije se izognili tveganjem zaradi nepravilnega upravljanja. Prepričajte se, da je žagin list pravilno čen med notranjo in zunanjo prirobnico (pritisno ploščo).

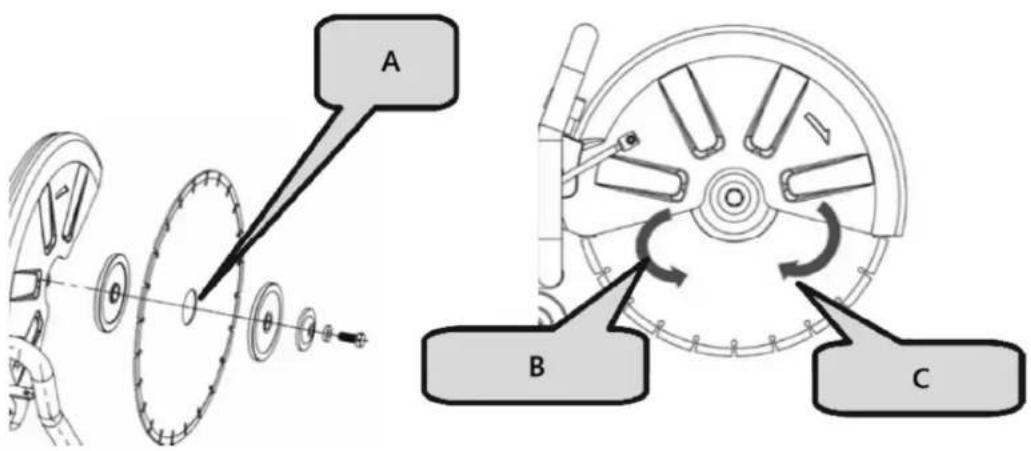

1. Izklopite stikalo orodja in ga izvlecite iz vtičnice.
2. Medtem ko z eno roko držite pritisnjen gumb za zaklepanje vretena, s priloženim ključem zrahljajte vijak (z obratnim navojem) tako, da ga obrnete v smeri urinega kazalca.
3. Odstranite elastično podložko in zunanjo prirobnico (pritisno ploščo).
4. Žagin list namestite na stopnico notranje prirobnice (pritisna plošča). Opomba: Nekateri listi lahko zahtevajo majhno notranjo podložko, da se zagotovi trden stik s prirobnico.
5. Ponovno namestite zunanjo prirobnico (tlačno ploščo) na izhodno gred.
6. Namestite majhno elastično tlačno ploščo.
7. Medtem ko držite pritisnjen gumb za samodejno zaklepanje, s ključem privijte vijak (z obratnim navojem) v nasprotni smeri urinega kazalca.
8. Nežno zavrtite žagin list, da se prepričate, da se je samozaporni zatič sprostil in da se list gladko vrti.

A B C

• Smer puščice na žaginem listu se mora ujemati s smerjo vrtenja, ki je navedena na pokrovu stroja.
Zaradi vaše varnosti vedno takoj po uporabi odstranite ključ in ga vrnite v škatlo z orodjem.
• Pred namestitvijo novega rezila preverite prirobnice rezila za morebitne umazanije.
- Ne uporabljajte topih ali zlomljenih rezil.
- Redno preverjajte stanje rezil in znake obrabe.
- Poškodovane ali obrabljene rezila takoj zamenjajte.
• Vedno zagotovite varno ravnanje z odvečnim materialom in njegovo odstranitev.

3.4. Uporaba naprave

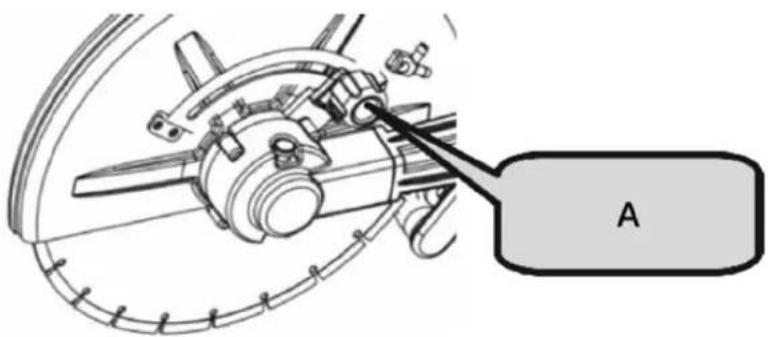

NASTAVITEV KOTA ŠČITNIKA

1. Pri rezanju nepravilnega obdelovanca in pri motnjah med ščitom in obdelovancem prilagodite kot zaščitnega pokrova, da boste kar najbolje izpolnili zahteve glede rezanja in zaščite.
2. Zrahljajte plastični gumb, zavrtite zaščitni pokrov v primeren položaj in nato privijte plastični gumb, da ga pritrdite.

A

A- Plastični gumb

PRAKTIČNA UPORABA

1. Napetost napajanja se mora ujemati z napetostjo, navedeno na tehnični ploščici.
2. Pred uporabo preverite rezilo. Mora biti pravilno nameščeno in se prosto vrteti. Izvedite preizkus brez obremenitve vsaj 30 sekund. Ne uporabljajte poškodovanih, deformiranih ali vibrirajočih rezil – poškodovana rezila se lahko zlomijo in povzročijo poškodbe.
3. Odpadni prah iz predelovalnih materialov, ki vsebujejo pigmente, minerale ali kovine na osnovi svinca, je lahko nevaren za zdravje. Zagotovite ustrezno prezračevanje na delovnem mestu. Priporočljivo je nositi masko s filtrom razreda P2.

Po daljšem delovanju preverite velikost ogljikove ščetke. Če je manjša od 7 mm, jo nemudoma zamenjajte. Če tega ne storite, lahko pride do poškodbe motorja.

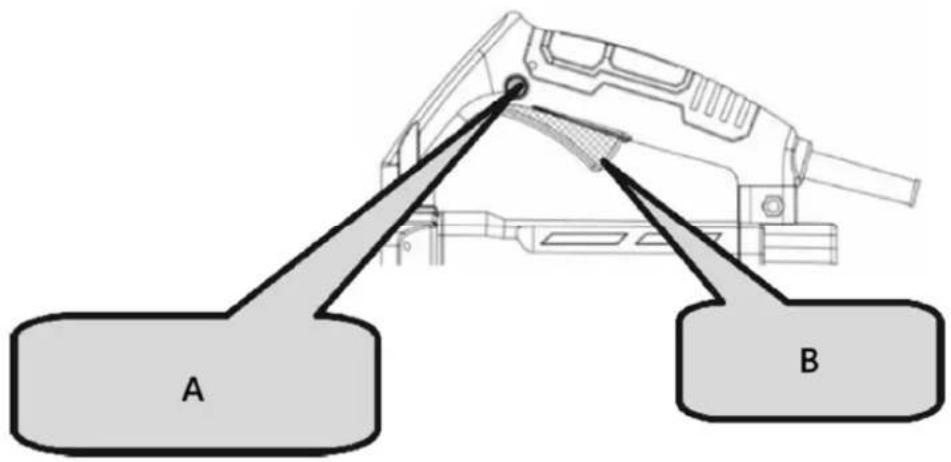

Delovanje stikala

1. Vklop: Pritisnite gumb proti samodejnemu zaklepanju in nato pritisnite stikalo.
2. Izklop: Spustite stikalo.

A B

A- Gumb proti samozaklepanju
B- Preklop

POZOR!

• Pred začetkom dela vedno preverite diamantno rezalno ploščo.
- Nikoli ne uporabljajte diamantnega brusnega kolesa, ki je razpokano, zlomljeno ali upognjeno.
- Na diamantno rezalno ploščo ne nanašajte vode ali hladilne tekočine.
• Z rezanjem začnite šele, ko diamantna plošča doseže največjo hitrost.
- Če se diamantna rezalna plošča zatakne ali će slišite nenavaden hrup, takoj izklopite napajanje.
- Diamantne plošče nikoli ne uporabljajte za rezanje cikcak ali ukrivljenih linij. Ne uporabljajte stranske površine diamantne plošče in ne poskušajte rezati pod nagibom.
- Prekomerna sila za poravnavo rezila z označeno črto lahko preobremeni in poškoduje motor, pregreje diamantno rezalno ploščo in skrajša njegovo življenjsko dobo.
• Med delovanjem držite napajalni kabel stran od diamantnega kolesa.
- Ko je delo končano, izklopite napajanje in izključite orodje iz električne vtičnice.

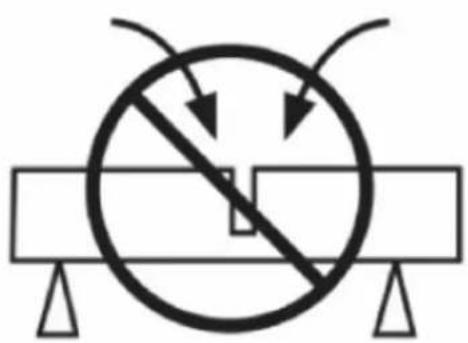

- Obdelovanec podprite, da zagotovite predvidljivo pot rezanja in da rez ostane odprt.

• Vedno režite z največjo hitrostjo.

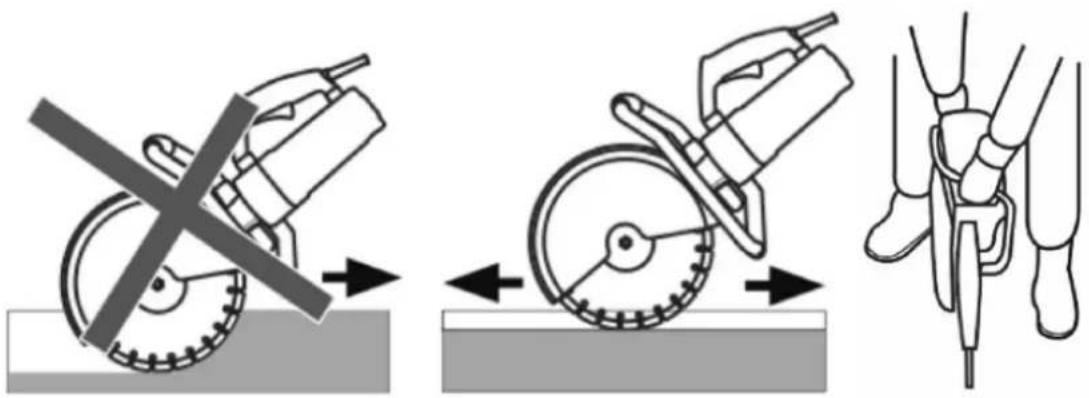

- Začnite gladko rezati in pustite, da orodje opravi delo, ne da bi pri tem pritiskali preveč.
- Rezilo nežno premikajte naprej in nazaj, da zmanjšate kontaktno površino, kar pomaga znižati temperaturo rezila in zagotoviti učinkovito rezanje.

• Stroj pomikajte naravnost v linijo z rezilom. Bočni pritisk lahko poškoduje rezilo in je nevaren.

3.5. Čiščenje in vzdrževanje

a) Pred vsakim čiščenjem, nastavljanjem ali menjavo dodatkov oziroma će naprave ne uporabljate, izključite omrežni vtič in pustite, da se naprava popolnoma ohladi.
- Počakajte, da se vrteči elementi ustavijo.
b) Pred čiščenjem ali pospravljanjem napravo vedno izključite iz električnega omrežja.
c) Za čiščenje površine uporabliajte samo nekorozivna čistila.
d) Po čiščenju naprave je treba vse dele pred ponovno uporabo popolnoma posušiti.
e) Napravo shraniuite na suhem in hladnem mestu, zaščiteno pred vlago in neposredno sončno svetlobo.
f) Naprave ne pršite z vodnim curkom in je ne potapljajte v vodo.
g) Napravo je treba redno pregledovati, da se preveri njena tehnična učinkovitost in odkrijejo morebitne poškodbe.
h) Za čiščenje uporabite mehko, vlažno krpo.
i) Za čiščenje ne uporabljajte ostrih in/ali kovinskih predmetov (npr. žične krtače ali kovinske lopatice), ker lahko poškodujejo površinski material naprave.
j) Naprave ne čistite s kislimi snovmi, sredstvi za medicinsko uporabo, razredčili, gorivom, olji ali drugimi kemičnimi snovmi, saj jo lahko poškodujejo.

NAVODILA ZA VZDRŽEVANJE

1. Pregled diamantnega kolesa

Obrabljen diamantni disk lahko preobremeni motor in zmanjša delovno učinkovitost. Po potrebi ga zamenjajte z novim.

2. Pregled pritrdilnih vijakov

Redno preverjajte vse pritrdilne vijake, da se prepričate, da so pravilno priviti. Vse zrahljane vijake takoj privijte, da se izognete resnim nevarnostim.

3. Vzdrževanje motorja

Pazite, da navitja motorja niso poškodovana ali izpostavljena olju ali vodi.

Izogibajte se uporabi čistilnih sredstev, ki vsebujejo benzen, trikloretilen, klorid ali amonijak, saj lahko poškodujejo plastične dele.

5. Odpravljanje napak

Če pride do električne ali mehanske okvare, orodje takoj izklopite in izvlecite vtič iz električne vtičnice.

Prekomerno iskrenje lahko kaže na umazanijo motorja ali na obrabo ogljikovih ščetk. Preverite obrabo in zamenjajte ščetke, ko so krajše od 6 mm (1/4").

OBVESTILO!

Če se stroj uporablja kot stroj za rezanje cest ali za rezanje na dolge razdalje, bodite pozorni na naslednje:

1. Priporočljivo je, da stroj po neprekinjenem rezanju pustite počivati ali delovati v prostem teku 5–10 minut.
2. Pri rezanju se izogibajte pretirani sili. Smer rezanja preprosto usmerjajte z rahlim pritiskom, da zagotovite enostavno delovanje in večjo vzdržljivost.
3. Uporabite pravilno metodo rezanja: rezanje → prosti tek → ponovno rezanje.
4. Preden stroj izklopite, ga pustite kratek čas delovati v prostem teku, da zaščitite motor.
5. Upoštevanje teh nasvetov vam bo pomagalo doseči učinkovito in gladko rezanje.

ODSTRANJEVANJE RABLJENIH NAPRAV

Te naprave ne odlagajte med komunalne odpadke. Oddajte jo na zbirališču električnih in drugih naprav. Preverite simbol na izdelku, v navodilih za uporabo in na embalaži. Plastiko, iz katere je izdelana naprava, je mogoče reciklirati v skladu z oznakami. Z odločitvijo za recikliranje pomembno prispevate k varstvu našega okolja.

Za informacije o lokalnem centru za recikliranje se obrnite na lokalne oblasti.

Prah lahko vsebuje škodljive snovi in ga ne smete odvreči med običajne odpadke. Za pravilno odstranjevanje ga je treba odpeljati na posebna mesta za recikliranje odpadkov.

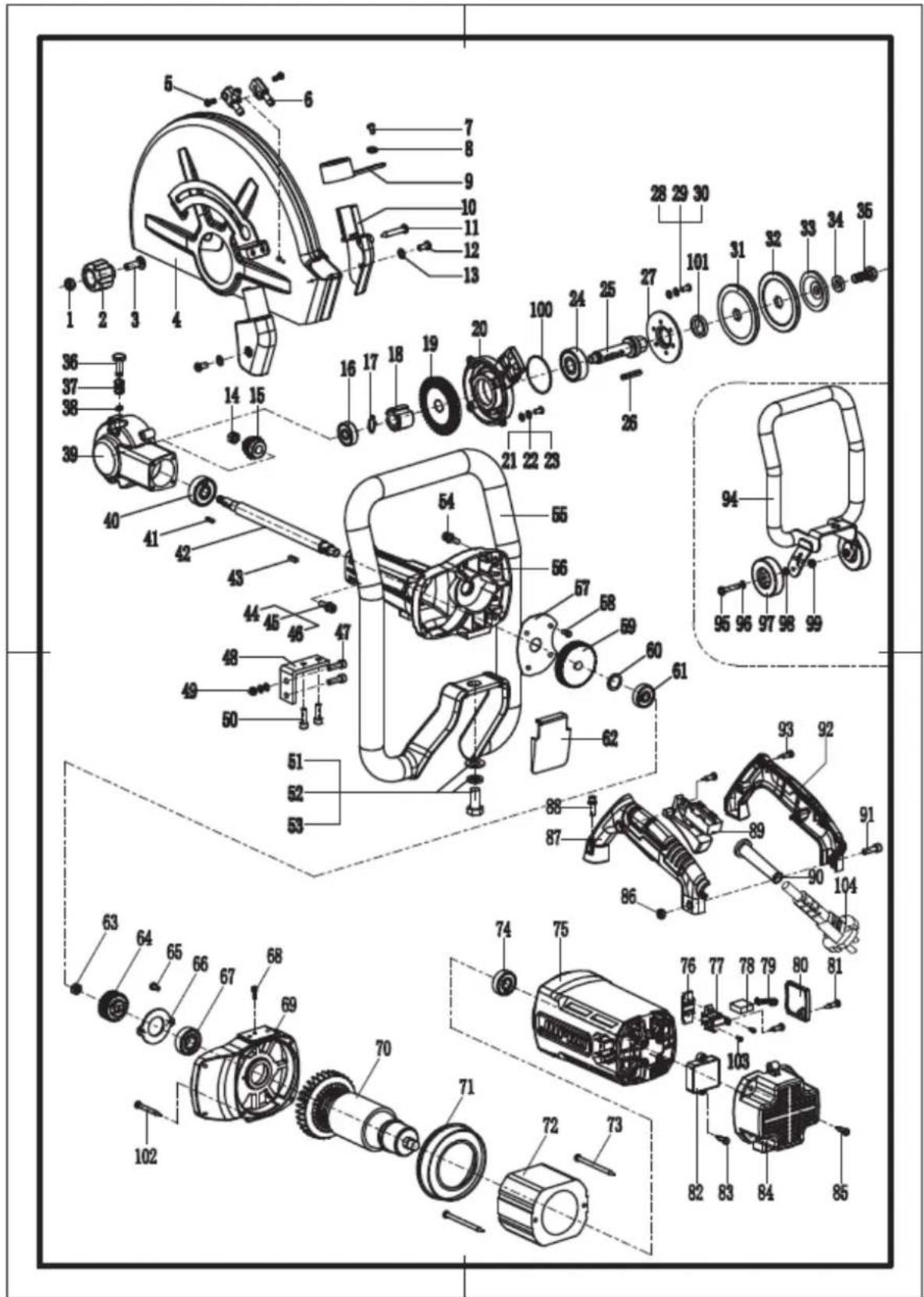

3.6. Seznam delov

1	Matica M8	1	39	Glava lupine 1 71 Vetrobran 1
2	Plastični gumb 1		40	Ležaj 6301 1	72	Stator	1
3	Vijak M8X35	1	41	Kvadratni ključ 3X3X13,6	1	73	Vijak 5X80
4	Zaščitni pokrov	1	42	Vreteno	1	74	Ležaj 6201
5	Vijak 5X10	2	43	Kvadratni ključ 4X4X13,6	1	75	Pokrov motorja
6	Vodna šoba	1	44	Vijak M5X20	4	76	Pritrdilna sponka 2
7	Vijak 4X10	1	45	Vzmetna podložka Φ 5	4 77	Držalo za krtače	2
8	Ploska podložka Φ 4	1	46	Ploska podložka Φ 5	4	78	Ogljikova ščetka
9	Pokrov za odvod prahu	1	47	Vijak M6X35	2	79	Vijačna vzmet
10	Zaščitni pokrov	1	48	Pravokotni pritrdilni element	1	80	Pokrov krtače
11	Vijak 4X30	1	49	Matica M6	2 81	Vijak 4X14 6
12	Vijak 4X10	2		Vzmetna podložka Φ 6	2	82	Zaganjalnik
13	Ploska podložka Φ 4	2		Ploska podložka Φ 6	2	83	Vijak 4X14
14	Matica M8X1,25	1	50	Vijak M6X16	2 84	Zadnji pokrov	1
15	Majhna oprema	1		Vzmetna podložka Φ 6	2	85	Vijak 5X20
16	Ležaj 6200	1		Ploska podložka Φ 6	2	86	Matica M6
17	Objemka gredi Φ 14	1	51	Šesterokotni vijak M12X25	1	87	Ročaj stikala (levi)
18 let	Velika oprema 1	52		Vzmetna podložka Φ 12	1	88	Vijak M5X25
19	Velika oprema	1	53	Ploska podložka Φ 12	1		Vzmetna podložka Φ 5
20	Pokrivalo za glavo	1	54	Vijak M5X25	4		Ploska podložka Φ 5
21	Vijak 5X14	4		Vzmetna podložka Φ 5	4	89	Preklop
22	Vzmetna podložka Φ 5	4		Ploska podložka Φ 5	4	90	Plašč
23	Ploska podložka Φ 5	4	55	Naslon za roke	1 91	Vijak M6X25	1
24	Ležaj 6302	1	56	Menjalnik	1	92	Ročaj stikala (desni)
25	Majhna pogonska gred	1	57	Oljna pregrada	1 93	Vijak 4X16 5
26	Kvadratni ključ 4X4X30	1	58	Vijak 4X10	4	94	Nosilec
27	6302 stiskanje ležajev	1	59	Ploščato orodje	1 95		Šesterokotni vijak M8X45
28	Vijak 5X14	3	60	Ploska podložka Φ 23 X Φ 15 X 1	1	96	Ploska podložka Φ 8
29	Vzmetna podložka Φ 5	3	61	Ležaj 6200 1	97	Kolo	2
30	Ploska	3	62	Zaščita pred	1	98	Distančnik Φ 8X8

	podložka 5			prahom
31	Spodnja pritisna plošča	1	63	Matica M8X1,25 1 99	Matica M8	2
32	Zgornja pritisna plošča	1	64	Majhna oprema	1	100	Tesnilni obroč 60X2	1
33	Elastična pritisna plošča	1	65	Vijak 4X10 2	101		Oljno tesnilo 24X35X7	1
34	Ploska podložka 10	1	66	Pritisna plošča za ležaje	1	102	Vijak 5X35
35	Vijak M10X25	1	67	Ležaj 6202 1	103	Vijak 4X8		4
36	Pripni	1	68	Vijak 4X10	1	104	Kabel	1
37	Pomlad	1	69	Priključni pokrov	1
38	Zaskočni obroč 6	1	70	Rotor	1

4
