GEBRUIKSAANWIJZING CCSE-3500.420 MSW

Deze handleiding is vertaald met behulp van machinevertaling. We hebben er alles aan gedaan om de vertaling nauwkeurig te maken, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de handleiding is in het Engels. Verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen heeft over de nauwkeurigheid van de vertaling, raadpleeg dan de Engelse versie, die de officiële referentie is. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Parameterbeschrijving Parameterwaarde
Productnaam	Beton
Model	MSW-CCSE-3500.420
Nominale spanning [V~] / frequentie [Hz] 230 / 50
Nominaal vermogen [W] 3500
Onbelast toerental [RPM] Maximaal 4000
Maximale schijfdiameter [cm] 420
Maximale snijdiepte [mm] 155
Afmetingen [breedte x diepte x hoogte; mm] 240 x 800 x 420
Gewicht [kg] 15.8

1. Algemene beschrijving

De gebruiksaanwijzing is bedoeld om het apparaat veilig en probleemloos te kunnen gebruiken. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met behulp van de modernste technologieën en componenten. Bovendien wordt het geproduceerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT NIET TENZIJ U DEZE GEBRUIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een storingsvrije werking te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoud uit te voeren. De technische gegevens en specificaties in deze gebruikershandleiding zijn actueel. De fabrikant behoudt zich het recht voor om wijzigingen aan te brengen in het kader van kwaliteitsverbetering. Het apparaat is ontworpen om de risico's op geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en mogelijkheden voor geluidsreductie.

Legende

Het product voldoet aan de relevante veiligheidsnormen.

Lees voor gebruik de instructies.

Het product moet gerecycled worden.

WAARSCHUWING! of LET OP! of ONTHOUD! Van toepassing op de gegeven situatie.

(algemeen waarschuwingsbord)

Gebruik gehoorbescherming. Blootstelling aan hard geluid kan leiden tot gehoorverlies.

Draag een beschermende bril.

Draag een stofmasker (bescherming van de luchtwegen).

Draag beschermende handschoenen.

Draag voetbescherming.

LET OP! Waarschuwing voor elektrische schokken!

LET OP! Waarschuwing voor hard geluid!

LET OP! De tekeningen in deze handleiding dienen slechts ter illustratie en kunnen in sommige details afwijken van het daadwerkelijke product.

2. Gebruiksveiligheid

AANDACHT! Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel of zelfs de dood.

In de waarschuwingen en instructies worden de termen "apparaat" en "product" gebruikt om te verwijzen naar:

Beton afkortzaag

2.1. Elektrische veiligheid

a) De stekker moet in het stopcontact passen. Wijzig de stekker op geen enkele manier. Het gebruik van originele stekkers en passende stopcontacten vermindert het risico op een elektrische schok.
b) Vermijd het aanraken van geaarde elementen zoals leidingen, verwarmingselementen, boilers en koelkasten. Er is een verhoogd risico op een elektrische schok als het geaarde apparaat wordt blootgesteld aan regen, in direct contact komt met een nat oppervlak of in een vochtige omgeving wordt gebruikt. Water dat in het apparaat komt, verhoogt het risico op schade aan het apparaat en op een elektrische schok.
c) Raak het apparaat niet aan met natte of vochtige handen.
d) Gebruik de kabel alleen voor het beoogde gebruik. Gebruik hem nooit om het apparaat te dragen of om de stekker uit een stopcontact te trekken. Houd de kabel uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de knoop geraakte kabels verhogen het risico op een elektrische schok.
e) Als u het apparaat buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Dit vermindert het risico op een elektrische schok.

f) Als gebruik van het apparaat in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar (RCD) te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.
g) Gebruik het apparaat niet als het netsnoer beschadigd is of duidelijke tekenen van slijtage vertoont. Een beschadigd netsnoer dient te worden vervangen door een gekwalificeerde elektricien of het servicecentrum van de fabrikant.
h) Om elektrische schokken te voorkomen, mag u het snoer, de stekker of het apparaat niet onderdompelen in water of andere vloeistoffen. Gebruik het apparaat niet op natte oppervlakken.
i) LET OP! LEVENSGEVAAR! Dompel het apparaat tijdens het reinigen nooit onder in water of andere vloeistoffen.
j) Niet gebruiken in zeer vochtige omgevingen of in de directe nabijheid van watertanks.
k) Voorkom dat het apparaat nat wordt. Gevaar voor elektrische schokken!

2.2. Veiligheid op de werkplek

a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observeer wat er gebeurt en gebruik je gezonde verstand bij het werken met het apparaat.
b) Gebruik het apparaat niet in een potentieel explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Het apparaat genereert vonken die stof of dampen kunnen doen ontbranden.
c) Indien u schade constateert of constateert dat het apparaat niet naar behoren functioneert, dient u het onmiddellijk uit te schakelen en dit onmiddellijk aan een leidinggevende te melden.
d) Als u niet zeker weet of het product goed functioneert of als u schade constateert, neem dan contact op met het servicecentrum van de fabrikant.
e) Alleen het servicecentrum van de fabrikant mag het product repareren. Probeer dit niet zelf te doen!
f) In geval van brand moet u een poeder- of koolstofdioxide (CO _2 )brandblusser gebruiken (een brandblusser die bedoeld is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
g) Kinderen of onbevoegden hebben geen toegang tot een werkplek. Afleiding kan leiden tot verlies van controle over het apparaat.
h) Gebruik het apparaat in een goed geventileerde ruimte.
i) Het apparaat produceert stof en vuil tijdens gebruik. Het is belangrijk om omstanders te beschermen tegen de schadelijke effecten ervan.
j) Indien er voorzieningen aanwezig zijn voor het aansluiten van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze correct zijn aangesloten en gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
k) Controleer regelmatig de staat van de veiligheidslabels. Als de labels onleesbaar zijn, moeten ze worden vervangen.
I) Bewaar deze handleiding voor toekomstig gebruik. Als dit apparaat aan een derde wordt doorgegeven, moet de handleiding ook worden meegegeven.
m) Bewaar verpakkingsmaterialen en kleine montageonderdelen op een plaats die buiten bereik van kinderen ligt.
n) Houd het apparaat buiten bereik van kinderen en dieren.

o) Indien dit apparaat samen met een ander apparaat wordt gebruikt, dienen de overige gebruiksaanwijzingen eveneens te worden gevolgd.

Let op! Bescherm kinderen en andere omstanders tijdens het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

a) Gebruik het apparaat niet als u moe of ziek bent of onder invloed bent van alcohol, verdovende middelen of medicijnen die de bediening van het apparaat aanzienlijk kunnen beïnvloeden.
b) De machine mag worden bediend door lichamelijk fitte personen die in staat zijn de machine te bedienen, die hiervoor zijn opgeleid, die deze bedieningshandleiding hebben doorgenomen en die een opleiding hebben gevolgd op het gebied van gezondheid en veiligheid op het werk.
c) Gebruik uw gezond verstand en blijf alert tijdens het werken met het apparaat. Tijdelijk concentratieverlies tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
d) Gebruik persoonlijke beschermingsmiddelen zoals vereist voor het werken met het apparaat, zoals aangegeven in hoofdstuk 1 "Legenda". Het gebruik van correcte en goedgekeurde persoonlijke beschermingsmiddelen vermindert het risico op letsel.
e) Om te voorkomen dat het apparaat per ongeluk wordt ingeschakeld, controleert u of de schakelaar op UIT staat voordat u het apparaat op een stroombron aansluit.
f) Overschat uw mogelijkheden niet. Houd tijdens het gebruik van het apparaat uw evenwicht en stabiliteit. Dit zorgt voor betere controle over het apparaat in onverwachte situaties.
g) Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
h) Verwijder alle afstelgereedschappen of sleutels voordat u het apparaat inschakelt. Een gereedschap of sleutel die in het draaiende deel van het apparaat achterblijft, kan letsel veroorzaken.
i) Het apparaat is geen speelgoed. Kinderen moeten onder toezicht staan om te voorkomen dat ze ermee spelen.
j) Steek uw handen of andere voorwerpen niet in het apparaat terwijl u het gebruikt!

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat niet. Gebruik het juiste gereedschap voor de taak. Een correct gekozen apparaat voert de taak waarvoor het is ontworpen beter en veiliger uit.
b) Gebruik het apparaat niet als de aan/uit-schakelaar niet goed werkt (het apparaat niet in- en uitschakelt). Apparaten die niet met de aan/uit-schakelaar in- en uitgeschakeld kunnen worden, zijn gevaarlijk, mogen niet worden gebruikt en moeten gerepareerd worden.
c) Zorg ervoor dat de stekker uit het stopcontact is gehaald voordat u aanpassingen uitvoert, accessoires vervangt of het apparaat weglegt. Dergelijke voorzorgsmaatregelen verkleinen het risico dat het apparaat per ongeluk wordt geactiveerd.
d) Wanneer u het apparaat niet gebruikt, bewaar het dan op een veilige plaats, buiten bereik van kinderen en personen die het apparaat niet kennen en de gebruiksaanwijzing niet hebben gelezen. Het apparaat kan gevaarlijk zijn voor onervaren gebruikers.
e) Houd het apparaat in perfecte technische staat. Controleer het vóór elk gebruik op algemene schade, met name bewegende onderdelen op gebarsten onderdelen of elementen, en op andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Indien er schade wordt geconstateerd, dient u het apparaat vóór gebruik ter reparatie aan te bieden.

f) Houd het apparaat buiten bereik van kinderen.

g) Reparatie of onderhoud van het apparaat dient te worden uitgevoerd door gekwalificeerde personen, uitsluitend met originele reserveonderdelen. Dit garandeert een veilig gebruik.
h) Om de operationele integriteit van het apparaat te waarborgen, mag u de fabrieksmatig aangebrachte beschermingselementen niet verwijderen en mag u geen schroeven losdraaien.
i) Bij het transporteren en hanteren van het apparaat tussen het magazijn en de bestemming dienen de beginselen voor gezondheid en veiligheid op het werk voor handmatige transporthandelingen in acht te worden genomen die gelden in het land waar het apparaat zal worden gebruikt.
j) Vermijd situaties waarin het apparaat tijdens gebruik uitvalt door overbelasting. Dit kan leiden tot oververhitting van de aandrijfelementen en schade aan het apparaat.
k) Raak geen scharnierende onderdelen of accessoires aan, tenzij het apparaat is losgekoppeld van de stroombron.
I) Laat dit apparaat niet onbeheerd achter terwijl het in gebruik is.
m) Maak het apparaat regelmatig schoon om te voorkomen dat er hardnekkig vuil ophoopt.
n) Werk niet aan twee werkstukken tegelijk.
o) Het apparaat is geen speelgoed. Kinderen mogen het apparaat niet reinigen en onderhouden zonder toezicht van een volwassene.
p) Laat het apparaat niet draaien als het leeg is.
q) Het is verboden om in te grijpen in de structuur van het apparaat om de parameters of de constructie ervan te veranderen.
r) Houd het apparaat uit de buurt van vuur en warmtebronnen.
s) Ventilatieopeningen niet afdekken!
t) Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijkanten loopt minder kans op vastlopen. en zijn gemakkelijker te controleren.
u) Slijpschijven mogen niet worden gebruikt.
v) Gebruik het apparaat niet als het vaste schild verwijderd is.
w) Start de frees niet wanneer de snede in contact is met het werkstuk.
x) Nadat de zaagmachine is uitgeschakeld, mag u deze niet neerzetten voordat het zaagblad volledig tot stilstand is gekomen. Gebruik ook geen externe kracht om het diamantzaagblad te stoppen met draaien.
y) Voordat u het zaagblad vervangt, de zaagdiepte of de waterleiding aanpast, een onderdeel van de machine aanpast of de zaagmachine repareert, dient u de stekker uit het stopcontact te halen en het diamantzaagblad in een statische toestand te brengen.
z) Wanneer het diamantzaagblad waarschijnlijk tegen de donkere draad of de eigen draad zaagt, mag het elektrische gereedschap alleen via het geïsoleerde oppervlak worden vastgehouden. Als het diamantzaagblad de spanningvoerende draad raakt, kunnen de blootliggende metalen delen van het elektrische gereedschap onder spanning komen te staan en kan de gebruiker een elektrische schok krijgen.
aa) Wees extra voorzichtig bij het maken van "blinde" sneden in muren of andere blinde gedeelten. Diamantzaagbladen kunnen gas- of waterleidingen, draden of voorwerpen die eruit springen, doorzagen.
bb) te allen tijde uit de buurt van het zaaggebied of het diamantzaagblad. Houd met uw andere hand altijd de handgreep vast. Als u de zaag met beide handen vasthoudt, raakt u niet gewond door het zaagblad.

cc) Raak de onderkant van het werkstuk niet aan. De afscherming kan het zaagblad onder het werkstuk niet beschermen.
dd) Gebruik altijd een diamantzaagblad met de juiste maat en asvorm (diamant of cirkelvormig). Als het diamantzaagblad niet past op de klemdelen van de zaagmachine, kan dit leiden tot excentrische werking en oncontroleerbare werking.
ee) Gebruik geen beschadigde en niet-maatvaste ringen en bouten. Het gebruik van beschadigde of niet-conforme pakkingen en bouten kan leiden tot een ongecontroleerde werking.

AANDACHT! Ondanks het veilige ontwerp van het apparaat en de beschermende functies, en ondanks de extra elementen die de gebruiker beschermen, bestaat er nog steeds een klein risico op een ongeval of letsel bij gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand bij het gebruik van het apparaat.

3. Gebruik richtlijnen

Het product is ontworpen voor het zagen van beton, het zagen van metaal, polijsten en andere doeleinden.

De gebruiker is aansprakelijk voor schade die ontstaat door onbedoeld gebruik van het apparaat.

3.1. Apparaatbeschrijving

Nee.	Beschrijving
1	Schede
2	Schakelaar
3	Beugel
4	Waterinlaat
5	Beschermhoes
6	Zaagblad
7	Stofdemper
8	Hendel
9 Borgmoer van het zaagblad
10	Wiel
11	Borsteldeksel
12	Achterklep

3.2. Voorbereiden op gebruik

VOORAFGAANDE CONTROLE

1. Energiebron

Controleer of de stroombron die u wilt gebruiken, overeenkomt met de stroomvereisten die op het typeplaatje van het product staan vermeld.

2. Aan/uit-schakelaar

Controleer of de aan/uit-schakelaar in de UIT-stand staat. Als het gereedschap wordt aangesloten terwijl de schakelaar op AAN staat, kan het direct in werking treden, wat tot een ernstig ongeval kan leiden.

3. Verlengsnoer

Als het werkgebied ver van de stroombron verwijderd is, gebruik dan een verlengsnoer met voldoende dikte en capaciteit. Houd het verlengsnoer zo kort mogelijk om vermogensverlies te beperken.

4. Controleren en installeren van het diamantwiel

Controleer of de diamantschijf van het voorgeschreven type is en of deze vrij is van scheuren, breuken of buigingen. Zorg ervoor dat de schijf stevig is geïnstalleerd. Raadpleeg paragraaf "3.3. Het apparaat monteren" voor meer informatie over de installatie.

5. Wielbeschermingsknop

Zorg ervoor dat de knop waarmee de beschermkap vastzit, goed vastzit. Een losse knop kan ervoor zorgen dat de beschermkap verschuift of loslaat, wat kan leiden tot letsel bij de gebruiker.

VOORZORGSMAATREGELEN

1. GEVAAR: Houd uw handen uit de buurt van het zaaggebied en het zaagblad. Houd uw andere hand altijd op de extra handgreep of de motorbehuizing. Door de zaag met beide handen vast te houden, voorkomt u letsel door het zaagblad.
2. Activeer nooit de spindelvergrendelingsknop terwijl de machine draait.
3. Bevestig alleen gereedschap dat door de fabrikant is gespecificeerd – gebruik alleen diamant- of doorslijpschijven zoals aanbevolen. Gebruik de frees niet terwijl u water gebruikt.
4. Controleer de diamantschijf altijd voor gebruik. Gebruik hem niet als hij gebarsten, gebroken of verbogen is. Start de machine voorzichtig en controleer op eventuele afwijkingen.

5. Gebruik de diamantschijf niet om metaal te zagen. Dit verkort de levensduur of kan leiden tot breuk.

6. Begin pas met zagen als het gereedschap de maximale rotatiesnelheid heeft bereikt.

7. Vermijd overmatige kracht, aangezien dit de motor kan overbelasten en de efficiëntie en levensduur kan verminderen. Zaag beton, tegels of steen alleen tot een diepte van 100 mm of minder. Maak voor diepere sneden 2 tot 3 zaagsneden. Dieper slijpen dan 100 mm in één zaagsnede verkort de levensduur van de diamantschijf en kan leiden tot motorstoringen.
8. Gebruik deze machine niet om asbest te snijden.
9. Wanneer u een slijpschijf gebruikt die vonken produceert, moet u de stofafzuigadapter afdekken met een rubberen kap en altijd een veiligheidsbril dragen.
10. Gebruik nooit beschadigde of onjuiste zaagbladringen of -bouten. Deze onderdelen zijn speciaal voor uw zaag ontworpen voor optimale prestaties en een veilige werking.

LET OP! Haal altijd de stekker van de snijschijf uit het stopcontact voordat u de messen vervangt,

onderhoud pleegt, reinigt of afstelt.

3.3. Het apparaat monteren

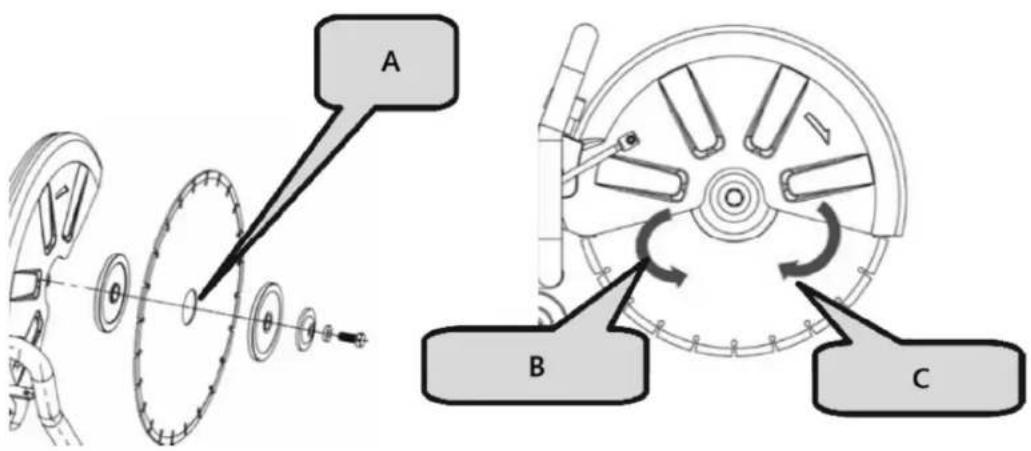

DIAMANTSCHIJF INSTALLEREN/VERWIJDEREN

LET OP! Voor uw veiligheid, probeer geen tegels of andere materialen te zagen voordat het

gereedschap volledig is gemonteerd. Lees de gebruiksaanwijzing aandachtig door om de functies van de machine te begrijpen en risico's door onjuiste bediening te voorkomen. Zorg ervoor dat het zaagblad correct tussen de binnen- en buitenflens (drukplaten) is geplaatst.

1. Schakel het gereedschap uit en haal de stekker uit het stopcontact.
2. Terwijl u met één hand de spindelvergrendelingsknop ingedrukt houdt, draait u de bout (met omgekeerde schroefdraad) met de klok mee los met de meegeleverde sleutel.
3. Verwijder de elastische ring en de buitenflens (drukgroep).
4. Plaats het zaagblad op de trede van de binnenflens (drukplaat). Let op: bij sommige zaagbladen is een kleine binnenring nodig om stevig contact met de flens te garanderen.
5. Plaats de buitenflens (drukgroep) terug op de uitgaande as.
6. Plaats een klein elastisch drukplaatje.
7. Terwijl u de zelfborgende knop ingedrukt houdt, draait u de bout (met omgekeerde schroefdraad) met de sleutel tegen de klok in vast.
8. Draai het zaagblad voorzichtig rond om te controleren of de zelfborgende pen is losgelaten en het zaagblad soepel draait.

A B C

A- Binnenring

B- Tegen de klok in

C- Rechtsom

VOORZICHTIGHEID!

• De richting van de pijl op het zaagblad moet overeenkomen met de draairichting die op de kap van de machine staat aangegeven.
• Voor uw veiligheid dient u de sleutel na gebruik altijd direct uit de machine te halen en terug in de gereedschapskist te leggen.
• Controleer de bladflenzen op vuil voordat u een nieuw blad monteert.
• Gebruik geen botte of gebroken messen.
• Controleer de messen regelmatig op hun staat en tekenen van slijtage.
• Vervang beschadigde of versleten messen onmiddellijk.
  • Zorg er altijd voor dat overtollig materiaal veilig wordt verwerkt en afgevoerd.

3.4. Apparaatgebruik

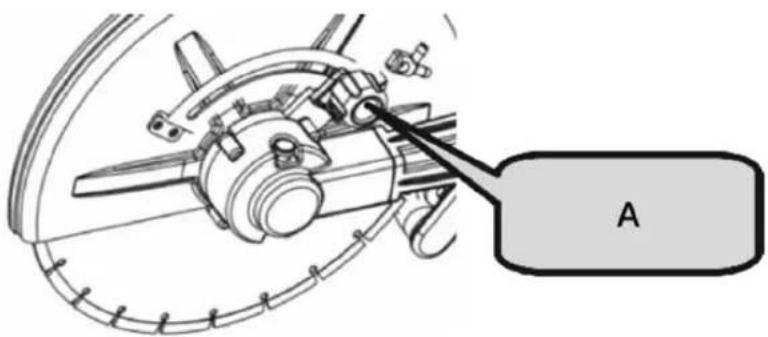

AANPASSING VAN DE SCHILDHOEK

1. Wanneer u een onregelmatig werkstuk zaagt en er obstakels ontstaan tussen de afscherming en het werkstuk, past u de hoek van de beschermkap aan om aan zowel de snij- als de beschermingsvereisten te voldoen.
2. Draai de kunststof knop los, draai de beschermkap naar de gewenste positie en draai de kunststof knop weer vast.

A

A- Kunststof knop

PRAKTISCHE TOEPASSING

1. De spanning van de voeding moet overeenkomen met de spanning die op het typeplaatje staat aangegeven.
2. Controleer het snijblad vóór gebruik. Het moet correct geïnstalleerd zijn en vrij kunnen draaien. Voer een onbelaste test uit gedurende ten minste 30 seconden. Gebruik geen beschadigde, vervormde of trillende bladen – beschadigde bladen kunnen breken en letsel veroorzaken.
3. Afvalstof van de verwerking van materialen die loodhoudende pigmenten, mineralen of metalen bevatten, kan schadelijk zijn voor de gezondheid. Zorg voor voldoende ventilatie op de werkplek. Het dragen van een P2-filtermasker wordt aanbevolen.

VERVANGING VAN KOOLBORSTEL

1. Draai de schroeven op het deksel van de borstelhouder los.
2. Verwijder het deksel van de borstelhouder.
3. Open de schroefveer.
4. Gebruik een punttang om de gesp van de koolborstel te verwijderen en haal de koolborstel eruit.
5. Plaats de originele koolborstel en plaats de gesp in de borstelhouder.
6. Plaats de kap van de borstelhouder terug en draai de schroeven vast.

KENNISGEVING!

Controleer de grootte van de koolborstel na langdurig gebruik. Als deze kleiner is dan 7 mm, vervang deze dan onmiddellijk. Als dit niet het geval is, kan dit leiden tot motorschade.

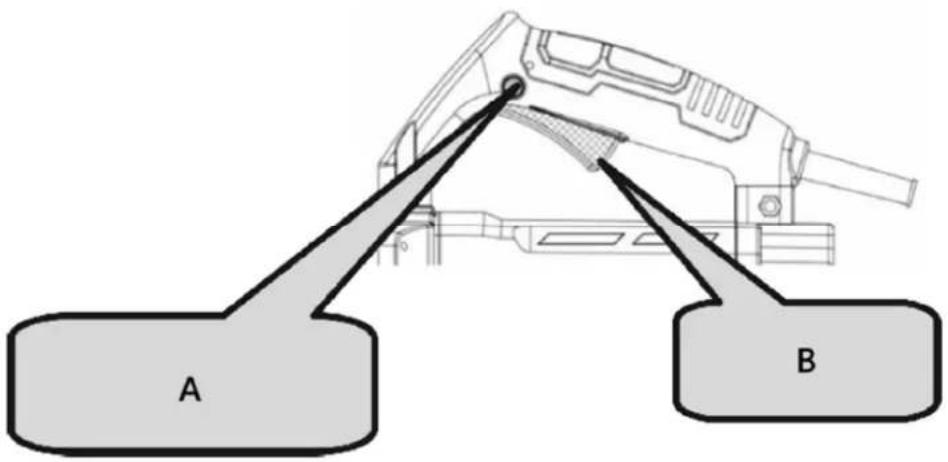

Schakelbediening

1. Inschakelen: Druk op de antizelfvergrendelingsknop en druk vervolgens op de schakelknop.
2. Uitschakelen: Laat de schakelknop los.

A B

A- Anti-zelfvergrendelende knop
B- Schakelaar

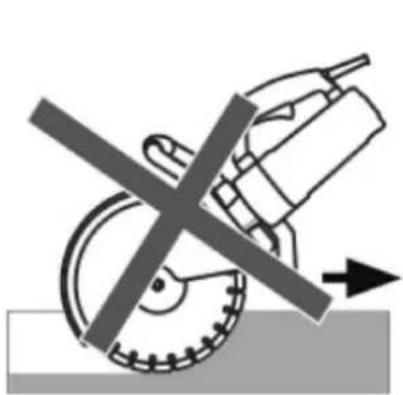

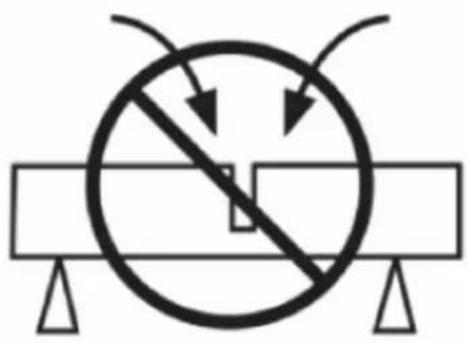

VOORZICHTIGHEID!

- Controleer altijd de diamantschijf voordat u met het werk begint.

- Gebruik nooit een diamantschiif die gebarsten, gebroken of verbogen is.

- Breng geen water of koelvloeistof op de diamantschiif aan.

- Begin pas met slijpen wanneer de diamantschiif de maximale snelheid bereikt.

- Als het diamantwiel vastloopt of u vreemde geluiden hoort, moet u onmiddellijk de stroom uitschakelen.

- Gebruik de diamantschijf nooit om zigzag- of gebogen lijnen te zagen. Gebruik de zijkant van de diamantschiif niet en probeer geen schuine sneden te maken.

- Als u te veel kracht zet om het zaagblad uit te lijnen met de gemarkeerde lijn, kan dit de motor overbelasten en beschadigen, de diamantschijf oververhitten en de levensduur ervan verkorten.

• Houd het netsnoer tijdens het gebruik uit de buurt van de diamantschijf.

- Wanneer de werkzaamheden voltooid zijn, schakelt u het apparaat uit en haalt u de stekker uit het stopcontact.

- Ondersteun het werkstuk om een voorspelbaar snijpad te garanderen en ervoor te zorgen dat de snede open blijft.

• Zorg ervoor dat het zaagblad geen enkel voorwerp raakt wanneer u de machine start.
- Maai altijd met de maximale snelheid.
- Begin soepel te snijden, waarbij u het gereedschap het werk laat doen zonder dat u te veel druk uitoefent.
- Beweeg het mes voorzichtig naar voren en naar achteren om het contactoppervlak te verkleinen. Hierdoor daalt de temperatuur van het mes en kunt u efficiënter snijden.

• Voer de machine recht in lijn met het mes. Zijwaartse druk kan het mes beschadigen en is gevaarlijk.

3.5. Reiniging en onderhoud

a) Haal de stekker uit het stopcontact en laat het apparaat volledig afkoelen voordat u het reinigt, afstelt of accessoires vervangt, of als u het apparaat niet gebruikt.
• Wacht tot de roterende elementen tot stilstand zijn gekomen.
b) Haal altijd de stekker van het apparaat uit het stopcontact voordat u het schoonmaakt of opbergt.
c) Gebruik alleen niet-bijtende reinigingsmiddelen om het oppervlak te reinigen.
d) Nadat u het apparaat hebt gereinigd, moeten alle onderdelen volledig worden gedroogd voordat u het opnieuw gebruikt.
e) Bewaar het apparaat op een droge, koele plaats, waar het niet wordt blootgesteld aan direct zonlicht.
f) Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.
g) Het apparaat moet regelmatig worden gecontroleerd op de technische werking en eventuele schade.

h) Gebruik voor het schoonmaken een zachte, vochtige doek.
i) Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of metalen spatel), omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.
j) Maak het apparaat niet schoon met zure stoffen, medische middelen, verdunners, brandstof, olie of andere chemische stoffen. Dit kan het apparaat beschadigen.

ONDERHOUDSINSTRUCTIES

1. Inspectie van het diamantwiel

Een versleten diamantschijf kan de motor overbelasten en de efficiëntie verminderen. Vervang deze indien nodig door een nieuwe.

2. Inspectie van de montageschroeven

Controleer regelmatig alle bevestigingsschroeven om er zeker van te zijn dat ze goed vastzitten. Draai losse schroeven direct weer vast om ernstige gevaren te voorkomen.

3. Motoronderhoud

Zorg ervoor dat de motorwikkelingen niet beschadigd raken of worden blootgesteld aan olie of water.

4. Houd het gereedschap schoon en vrij van vuil

Gebruik geen schoonmaakmiddelen die benzeen, trichloorethyleen, chloride of ammoniak bevatten, omdat deze de kunststofonderdelen kunnen beschadigen.

5. Storingsafhandeling

Indien er een elektrische of mechanische storing optreedt, dient u het gereedschap onmiddellijk uit te schakelen en de stekker uit het stopcontact te halen.

Overmatige vonkvorming kan wijzen op een vuile motor of versleten koolborstels. Controleer op slijtage en vervang de borstels wanneer ze korter zijn dan 6 mm.

KENNISGEVING!

Indien de machine wordt gebruikt als weg- of maaimachine, dient u op het volgende te letten:

1. Het is aan te raden de machine na continu zagen 5 tot 10 minuten te laten rusten of stationair te laten draaien.
2. Vermijd overmatige kracht tijdens het snijden. Stuur de snijrichting eenvoudig met lichte druk voor een gemakkelijke bediening en een langere levensduur.
3. Pas de juiste snijmethode toe: snijden → stationair draaien → opnieuw snijden.
4. Laat de machine een tijdje stationair draaien voordat u deze uitschakelt, om de motor te beschermen.
5. Als u deze tips volgt, bereikt u efficiënter en soepeler snijresultaten.

AFVOER VAN GEBRUIKTE APPARATEN

Gooi dit apparaat niet weg bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektrische en elektronische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen waaruit het apparaat is vervaardigd, kunnen worden gerecycled volgens de markeringen. Door te recyclen, levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Neem contact op met uw lokale overheid voor informatie over uw lokale recyclingbedrijf.

Het stof kan schadelijke stoffen bevatten en mag niet als gewoon afval worden afgevoerd. Het moet naar speciale afvalrecyclingstations worden gebracht voor correcte verwerking.

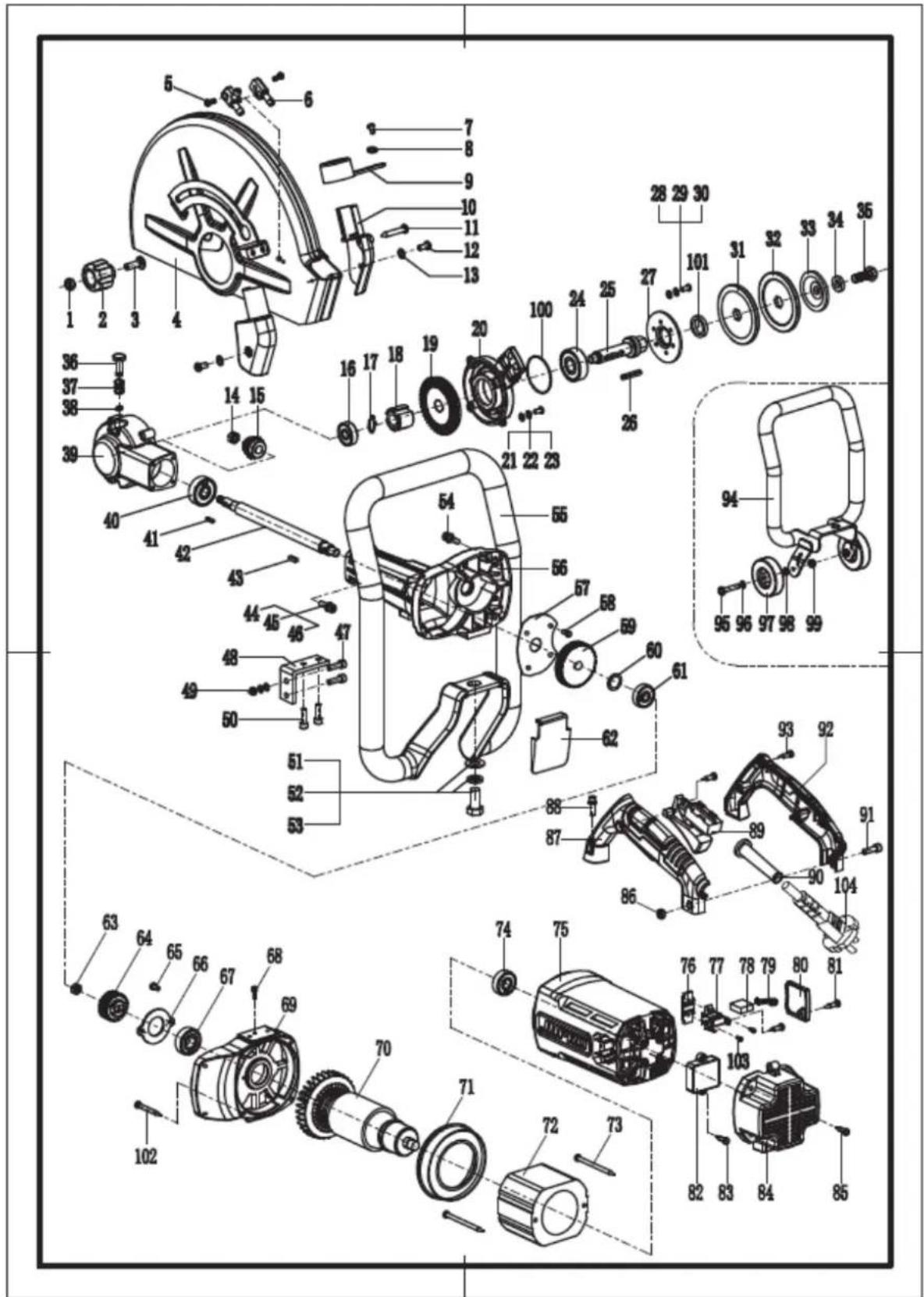

3.6. Onderdelenlijst

Nee.	Beschrijving	Aantal	Nee.	Beschrijving	Aantal	Nee.	Beschrijving	Aantal
1	M8 moer	1	39	Hoofdschelp	1	71	Windscherm
2	Kunststof knop	1	40	6301 lager	1	72	Stator 1
3	M8X35 schroef	1	41	Vierkante sleutel 3X3X13.6	1	73	5X80 schroef
4	Beschermhoes	1	42	Spindel	1	74	6201 lager	1
5	5X10 schroef	2	43	Vierkante sleutel 4X4X13.6	1	75	Motorkap	1
6	Watersproeier	1	44	M5X20 schroef	4	76	Bevestigingsclip	2
7	4X10 schroef	1	45	5 veerring	4	77	Borstelhouder	2
8	4 vlakke ring	1	46	5 vlakke ring	4	78	Koolborstel	2
9	Stofafvoerdeksel	1	47	M6X35 schroef	2	79	Schroefveer	2
10	Stofkap	1	48	Haakse sluiting	1	80	Borsteldeksel	2
11	4X30 schroef	1	49	M6 moer	2	81	4X14 schroef	6
12	4X10 schroef	2		6 veerring	2	82	Starter	1
13	4 vlakke ring	2		6 vlakke ring	2	83	4X14 schroef	2
14	M8X1.25 moer	1	50	M6X16 schroef	2	84	Achterklep	1
15	Klein tandwiel	1		6 veerring	2	85	5X20 schroef	4
16	6200 lager	1		6 vlakke ring	2	86	M6 moer	1
17	14 schachtklem	1	51	M12X25 zeskantbout	1	87	Schakelaarhendel (links)	1
18	Grote versnelling	1	52	12 veerring	1	88	M5X25 schroef	4
19	Grote versnelling	1	53	12 vlakke ring	1		5 veerring	4
20	Hoofddeksel	1	54	M5X25 schroef	4		5 vlakke ring	4
21	5X14 schroef	4		5 veerring	4	89	Schakelaar	1
22	5 veerring	4		5 vlakke ring	4	90	Schede	1
23	5 vlakke ring	4	55	Armsteun	1	91	M6X25 schroef	1
24	6302 lager	1	56	Versnellingsbak	1	92	Schakelaarhendel (rechts)	1
25	Kleine aandrijfas	1	57	Oliekeerschot	1	93	4X16 schroef	5
26	Vierkante sleutel 4X4X30	1	58	4X10 schroef	4	94	Beugel	1
27	6302 lagerpersen	1	59	Platte versnelling	1	95	M8X45 zeskantbout	2
28	5X14 schroef	3	60	Vlakke ring 23 X 15 X 1	1	96	8 vlakke ring	1
29	5 veerring	3	61	6200 lager	1	97	Wiel	2
30	5 vlakke ring	3	62	Stofkap	1	98	8X8 afstandhouder	1
31	Onderste persplaat	1	63	M8X1.25 moer	1	99 M8	moer 2
32	Bovenste persplaat	1	64	Klein tandwiel	1	100	60X2 afdichtring	1
33	Elastische persplaat	1	65	4X10 schroef	2	101	24X35X7 oliekeerring	1
34	10 vlakke ring	1	66	Lagerdrukplaat	1	102	5X35 schroef	4
35	M10X25 schroef	1	67	6202 lager	1	103	4X8 schroef	4
36	Pin	1	68	4X10 schroef	1	104	Kabel	1
37	Lente	1	69	Aansluitdeksel	1
38	Borgring 6	1	70	Rotor	1

2

Purtați ochelari de protectie.
