GEBRUIKSAANWIJZING CONCRETE-V1 MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Om het risico op letsel te beperken, moeten alle operators en onderhoudspersoneel deze instructies lezen en begrijpen voordat ze de door ons geproduceerde apparatuur bedienen, accessoires verwisselen of er onderhoud aan uitvoeren. In deze instructies kunnen niet alle mogelijke situaties worden behandeld. Iedereen die deze apparatuur gebruikt, onderhoudt of in de buurt ervan werkt, moet voorzichtig te werk gaan.

Het niet opvolgen van de instructies in deze handleiding kan leiden tot ernstig letsel of zelfs de dood! Deze apparatuur mag uitsluitend door getraind en gekwalificeerd personeel worden bediend! Deze apparatuur is uitsluitend bedoeld voor industrieel gebruik.

Bij het gebruik van deze betonscharen dienen altijd de volgende veiligheidsrichtlijnen in acht te worden genomen.

2,1 ALGEMENE VEILIGHEID

• Bedien of onderhoud dit apparaat NIET voordat u de volledige handleiding hebt gelezen. Deze apparatuur mag niet worden bediend door personen jonger dan 18 jaar.
• Bedien deze apparatuur NOOIT zonder de juiste beschermende kleding, een veiligheidsbril, stalen neuzen en andere beschermende middelen die voor de klus vereist zijn.
• Gebruik dit apparaat NOOIT als u zich niet lekker voelt door vermoeidheid, ziekte of als u medicijnen gebruikt.

• Bedien dit apparaat NOOIT als u onder invloed bent van drugs of alcohol.

• Gebruik NOOIT accessoires of hulpstukken die niet door ons bedrijf voor dit apparaat worden aanbevolen. Er kan schade aan de apparatuur en/of letsel bij de gebruiker ontstaan.

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor ongevallen die het gevolg zijn van wijzigingen aan de apparatuur.
• Vervang indien nodig het typeplaatje, de bedienings- en veiligheidsstickers als deze moeilijk leesbaar worden.
• Controleer de machine ALTIJD op losse draden of bouten voordat u begint.
• Raak NOOIT het hete uitlaatspruitstuk, de demper of de cilinder aan. Laat deze onderdelen afkoelen voordat u onderhoud aan de motor of zaag uitvoert.
• Laat de motor afkoelen voordat u brandstof bijvult of onderhoudswerkzaamheden uitvoert. Contact met hete onderdelen kan ernstige brandwonden veroorzaken.
• Het motorgedeelte van deze frees heeft een voldoende vrije stroming van koellucht nodig.
• Gebruik de snijmachine NOOIT in een afgesloten of nauwe ruimte waar de vrije luchtstroom beperkt is. Als de luchtstroom wordt beperkt, kan dit ernstige schade aan de zaag of motor veroorzaken en kan dit letsel bij mensen veroorzaken. Vergeet niet dat de motor van de snijmachine DODELIJK koolmonoxidegas afgeeft.
• Vul ALTIJD brandstof bij in een goed geventileerde ruimte, uit de buurt van vonken en open vuur.
• Wees ALTIJD uiterst voorzichtig bij het gebruik van brandbare vloeistoffen. Wanneer u brandstof bijvult, zet u de motor af en laat u deze afkoelen.
• Rook NIET in de buurt van de machine. Brand of een explosie kan het gevolg zijn van brandstofdampen of als er brandstof op een hete motor wordt gemorst.
• Gebruik de snijder NOOIT in een explosieve atmosfeer of in de buurt van brandbare materialen. Een explosie of brand kan ernstig lichamelijk letsel of zelfs de dood tot gevolg hebben.
• Bijvullen tot aan de brandstofvulopening is gevaarlijk, omdat er dan brandstof kan morsen.
• Gebruik brandstof NOOIT als schoonmaakmiddel.
• Lees, begrijp en volg ALTIJD de procedures in de gebruikershandleiding voordat u de apparatuur gaat bedienen.
• Zorg er ALTIJD voor dat de operator bekend is met de juiste veiligheidsmaatregelen. Zet de motor af wanneer u de snijder onbeheerd achterlaat.
• Blokkeer het apparaat wanneer u het achterlaat of gebruikt op een helling.
  • Zorg ervoor dat deze apparatuur te allen tijde in een veilige gebruiksconditie verkeert.
• Zet ALTIJD de motor af voordat u onderhoud uitvoert, brandstof en olie toevoegt.
• Laat de motor NOOIT draaien zonder luchtfilter. Er kan ernstige motorschade ontstaan.
• Geef het luchtfilter ALTIJD regelmatig een onderhoudsbeurt om storingen in de carburateur te voorkomen.
• Berg apparatuur ALTIJD op de juiste manier op wanneer u deze niet gebruikt. De apparatuur moet op een schone, droge plaats worden opgeborgen, buiten bereik van kinderen.
• Gebruik deze snijder NOOIT in ruimtes waar brandbaar materiaal of dampen aanwezig zijn. Er kunnen explosies ontstaan door vonken die uit het apparaat schieten.

WAARSCHUWING:

NIET DOEN Gebruik deze apparatuur niet tenzij alle beschermingen en veiligheidsvoorzieningen zijn bevestigd en op hun plaats zitten. Wees voorzichtig bij het onderhouden van deze apparatuur.

Draaiende en bewegende onderdelen kunnen bij contact letsel veroorzaken.

Houd onervaren en onbevoegde personen te allen tijde uit de buurt van de apparatuur.

Ongeautoriseerde wijzigingen aan de apparatuur maken alle garanties ongeldig.

2,2 VEILIGHEID VAN HET DIAMANTBLAD

• Gebruik geschikte diamantzaagbladen met een stalen midden, die speciaal zijn ontworpen voor gebruik op betonfrezen.
• Controleer diamantzaagbladen ALTIJD vóór elk gebruik. Het lemmet mag geen scheuren, deuken of gebreken vertonen in de stalen kern en/of rand. Het middelste gat moet onbeschadigd en recht zijn.
• Controleer de bladflenzen op schade, overmatige slijtage en reinheid voordat u het blad monteert.
• Het blad moet goed op de as passen en tegen de binnen-/buitenflenzen van het blad aanliggen.
• Zorg ervoor dat het mes gemarkeerd is met en dat de werksnelheid hoger is dan de snelheid van de mesas van de snijder.
• Zaag alleen het materiaal dat op het diamantzaagblad is aangegeven. Lees de specificaties van het diamantzaagblad om er zeker van te zijn dat u het juiste gereedschap gebruikt voor het te zagen materiaal.
• Zorg ervoor dat de beschermkappen ALTIJD op hun plaats zitten. De blootstelling van het diamantblad mag niet meer dan 180 graden bedragen.
• Zorg ervoor dat het diamantzaagblad tijdens het transport niet in contact komt met de grond of een ander oppervlak.
• Laat het diamantzaagblad NIET op de grond of een ander oppervlak vallen.
• De motorregelaar is ontworpen om het maximale motortoerental toe te staan bij een onbelaste toestand. Snelheden die deze limiet overschrijden, kunnen ertoe leiden dat het diamantzaagblad de maximaal toegestane veilige snelheid overschrijdt.
• Zorg ervoor dat het mes in de juiste richting is gemonteerd.

2,3 VEILIGHEID VAN HET TRANSPORT VAN DE CUTTER

• Gebruik de hijsbeugel en geschikte hijsapparatuur om de veilige verplaatsing van de snijder te garanderen.
• Gebruik het stuur en/of de voorste wijzer NIET als hefpunt.
• Sleep de zaag NOOIT achter een voertuig.
• Zorg ervoor dat beide aanwijsbalken op de juiste plaats staan, zodat ze tijdens het transport zo min mogelijk worden blootgesteld.
• Bescherming tegen extreme snijbewegingen ten opzichte van de hendel. Als de motor te ver gekanteld is, kan er olie in de cilinderkop terechtkomen, waardoor de motor moeilijk start.
• Vervoer de snijder NOOIT met het mes gemonteerd.

2,4 SPOEDGEVALLEN

- Zorg dat u ALTIJD weet waar de dichtstbijzijnde brandblusser en EHBO-doos zich bevinden. Weet waar de dichtstbijzijnde telefoon zich bevindt. Zorg er ook voor dat u de telefoonnummers kent van de dichtstbijzijnde ambulance, dokter en brandweer. Deze informatie is van onschatbare waarde in noodgevallen.

2,5 ONDERHOUDSVEILIGHEID

• Smeer NOOIT onderdelen en voer NOOIT onderhoud uit aan een draaiende machine.
• Laat de machine ALTIJD voldoende afkoelen voordat u onderhoud uitvoert.
  • Zorg ervoor dat de machines in goede staat blijven.
• Herstel direct schade aan de machine en vervang altijd kapotte onderdelen.
• Voer gevaarlijk afval op de juiste manier af. Voorbeelden van potentieel gevaarlijk afval zijn gebruikte motorolie. Brandstof en brandstoffilters.
• Gebruik GEEN voedsel- of plastic verpakkingen om gevaarlijk afval mee weg te gooien.

III. GEBRUIK

3,1 INVOERING

Gefeliciteerd met de aankoop van onze Cutter! Je hebt een uitstekende keuze gemaakt! Onze vloerfrees is speciaal ontworpen als ideale machine voor de professionele aannemer die zich bezighoudt met het zagen van beton en asfalt.

De machines die primair worden gebruikt voor het "vlak" zagen. Dit type zagen wordt omschreven als 'vlak' omdat het trottoir ergens dicht bij een horizontaal vlak wordt gesneden. Het is het meest voorkomende type diamantzaagblad.

Betonsnijders zijn in de industrie verkrijgbaar in verschillende typen, maten en stijlen. Ze variëren van handmatig tot zelfrijdend en hebben een vermogen van 7 tot 72 pk. Met een betonfrees kunt u zowel beton (groen of uitgehard, met of zonder wapeningsstaal) als asfalt snijden. Onze MF12 wordt gebruikt voor klussen waarbij precisiezaagwerk vereist is, zoals vloeren, trottoirs, looppaden, hellingen en andere vlakzaagtoepassingen.

U vindt bij ons een snijmachine die geschikt is voor de meest uiteenlopende toepassingen.

Controleer bij ontvangst van uw machine ZORGVULDIG OP EVENTUELE VRACHTSCHADE. Eventuele schade dient onmiddellijk aan de vervoerder te worden gemeld en er dient een claim te worden ingediend.

3,2 WERKINGSPRINCIPE

De volgende instructies zijn opgesteld om u te informeren over hoe u langdurig en probleemloos gebruik kunt maken van het apparaat. Regelmatig onderhoud van deze unit is essentieel. Lees de handleiding volledig door en volg de instructies zorgvuldig. Als u dit niet doet, kunt u uzelf of een omstander verwonden.

3,3 LEVERINGSCHECK

• Lees direct na ontvangst van uw nieuwe apparatuur en vóórdat u deze in gebruik neemt de handleiding volledig door. Dit kan u veel onnodige kosten besparen.
  • Lees de meegeleverde motorhandleiding.
• Controleer de algemene staat van de apparatuur en controleer of er tijdens de levering schade is opgetreden.
• Controleer het motoroliepeil.
• Controleer het brandstofniveau.
• OPMERKING: De aanbevolen smeermiddelen staan vermeld in het gedeelte ZORG EN ONDERHOUD.

3,4 MES INSTALLEREN

1) Zorg ervoor dat de bougie losgekoppeld is of dat de zaag niet is aangesloten.
2) Verwijder de moer van de bladas en verwijder de buitenste flens van de bladas.
3) Verwijder eventuele vreemde deeltjes van de klemvlakken van de flenzen en van het montageoppervlak van het blad.
4) Plaats het zaagblad op de zaagbladas en zorg dat de offset-aandrijfpen in het zaagblad uitgelijnd is met de aandrijfpen in de montagekraag (als de machine over een dergelijk pensysteem beschikt). Als uw zaagblad een richtingspijl heeft die de rotatie aangeeft, plaatst u de pijl voor een neerwaartse snede (voor een neerwaartse snede plaatst u de diamantstaart naar achteren).
5) Plaats de buitenste bladasflens terug op de bladas. De aandrijfpen op de binnenkraag moet door de aandrijving in het zaagblad en in de buitenkraag steken (indien de machine over een pensysteem beschikt).
6) Draai de moer van de bladas stevig vast tegen de stervormige ring en de buitenflens met behulp van de meegeleverde sleutel.
7) Sluit de bougie weer aan of (met de schakelaar op "uit") steek de stekker in het stopcontact.

3,5 SOORTEN SNIJDEN

De snijsnelheid is volledig afhankelijk van het gebruik van het juiste zaagblad voor het te zagen materiaal. Voor het zagen van beton of asfalt zijn er diamantzaagbladen met verschillende specificaties verkrijgbaar, zowel nat als droog.

3.6 VOORDAT U BEGINT

1) Gebruik het juiste zaagblad voor de zaagomstandigheden.
2) Zorg ervoor dat de doornen en flenzen schoon en onbeschadigd zijn.
3) Monteer het mes en draai het stevig vast met de sleutel.
4) Controleer bij nat zagen of de waterstralen voldoende doorstroming hebben.
5) Lijn de aanwijzer uit met het snijblad.

Let op : Plaats het apparaat in een open ruimte. Vermijd de nabijheid van gebouwen of andere apparatuur. Als u dit niet doet, kan dit onbedoeld letsel veroorzaken bij de gebruiker of andere personen in de omgeving.

Koude start : open de brandstofklep onder de gastank helemaal. Zet de motorstopschakelaar op de motor op draaien. Open het gas ongeveer half en zet de choke aan. Trek krachtig aan het startkoord. Zodra de motor start, zet u de choke open en past u het gaspedaal indien nodig aan om de motor draaiende te houden. Laat de motor enkele minuten opwarmen voordat u hem belast. Als de motor na (3) keer trekken niet start, zet u de choke iets open om overstroming te voorkomen. Laat de motor onder belasting altijd op vol gas draaien.

Warme start – Open de klep onder de gastank helemaal als deze is dichtgedraaid. Open het gas ongeveer half. Gebruik de choke niet. Trek krachtig aan het startkoord totdat de motor start.

Zodra de motor start, draait u het gaspedaal in. Laat de motor onder belasting altijd op vol gas draaien.

LET OP : Deze instructies zijn slechts algemene richtlijnen. Omdat er veel verschillende motoren beschikbaar zijn, kunt u voor specifieke instructies het motorhandboek raadplegen dat bij dit apparaat is geleverd.

Let op - Benzinemotoren - Om de levensduur van de motor te verlengen, laat u de motor (2) tot (5) minuten onbelast stationair draaien voordat u hem uitschakelt. Wanneer de stationairlopperiode voorbij is, gebruikt u de stopschakelaar op de motor en draait u deze om de motor te stoppen. Sluit de brandstofkraan onder de gastank. Als de klep tijdens het transport open blijft staan, kan er verzuipen in de motor ontstaan.

3.7 OM TE BEGINNEN MET SNIJDEN

1) Start de motor en laat hem opwarmen. Er wordt op volle toeren gezaagd.
2) Lijn het mes en de snijder uit met de snede. Bij nat zagen de waterkraan openen en de waterveiligheidsschakelaar inschakelen.
3) Laat het mes langzaam in de snede zakken.
4) Snijd zo snel als het mes toelaat. Als het zaagblad uit de snede klimt, verlaag dan de voorwaartse snelheid of de snedediepte.
5) Oefen alleen voldoende zijwaartse druk uit op de handgrepen van de snijder om de snijlijn te volgen.

3.8 SNIJDEN

Laat het blad tot de gewenste diepte in het beton zakken door de kantelhendel tegen de klok in te draaien. Beweeg de zaag langzaam naar voren. Verminder de voorwaartse druk als de zaag begint vast te lopen.

Let op : voor diepere sneden (4 inch/102 mm of meer) moeten er meerdere sneden worden gemaakt in stappen van 1-1/2 inch (38 mm) tot 2 inch (51 mm) totdat de gewenste diepte is bereikt.

Duw de zaag geleidelijk naar voren en gebruik daarbij de voorste wijzer als geleider. Oefen voldoende voorwaartse druk uit, zodat de motor/het verbrandingsmechanisme gaat werken, maar niet vertraagt. Als de zaag begint vast te lopen, moet u de voorwaartse beweging vertragen totdat het zaagblad weer op volle toeren draait. Als de zaag vastloopt, tilt u het zaagblad uit de snede voordat u opnieuw begint. Vermijd overmatige zijwaartse druk of verdraaiing van het zaagblad tijdens het zagen.

3.9 RIEMEN & KATROLLEN

MAAK NOOIT AFSTELLINGEN AAN DE V-SNAAR EN POELIES TERWIJL DE MOTOR DRAAIT

1) De beste spanning voor een V-snaaraandrijving is de laagste spanning waarbij de riemen onder volledige belasting niet slippen.
2) Breng de spanning aan totdat de riemen strak in de groeven zitten. Laat de aandrijving ongeveer vijf (5) minuten draaien om de riemen te laten 'zitten'. De riemen. Zij leggen de piekbelasting op. Als de riemen slippen, span ze dan aan tot ze bij maximale belasting niet meer slippen. De meeste nieuwe riemen moeten na het plaatsen extra worden gespannen.
3) Houd er rekening mee dat te veel spanning de levensduur van de riem en het lager verkort.
4) Controleer de riemspanning regelmatig tijdens de eerste dag van gebruik. Controleer daarna regelmatig de riemspanning en breng indien nodig aanpassingen aan.
5) De twee meest voorkomende oorzaken van een verkeerde uitlijning van de schijf zijn:
a. De aandrijfas van de motor en de bladas lopen niet parallel.
b. De katrollen zitten niet goed op de assen.

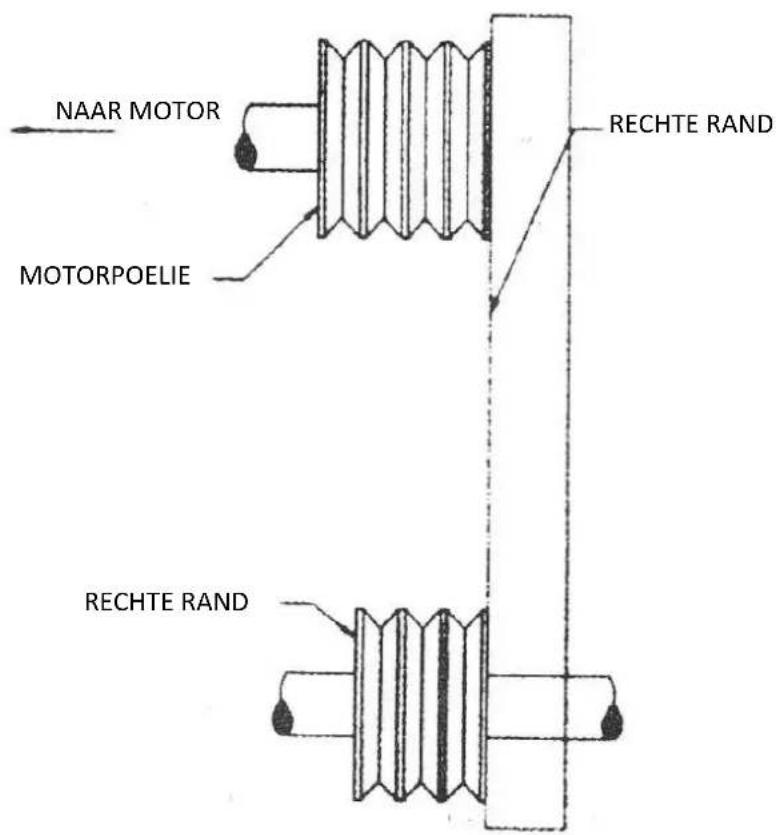

6) Controleer de uitlijning met een stalen liniaal. Zie figuur 1.

7) Lijn de rechte rand uit langs de buitenkant van beide katrollen zoals aangegeven in de tekening. Alle katrollen hebben (2) stelschroeven in de bodem van hun groeven. Voor stelschroeven is een schroefdraadborging nodig.

8) Een verkeerde uitlijning is zichtbaar als een spleet tussen het poelievlak en de rechte rand. Zorg ervoor dat er aan beide kanten ruimte is tussen de poelie van de as en de zaagbasis.

3.10 DROOG SNIJDEN

• Gebruik nooit een zaag als de veiligheidsvoorzieningen niet op hun plaats zitten.
• Overschrijd de maximale werksnelheid die is vastgesteld voor de diameter van het blad niet.
• Forceer het zaagblad niet in het materiaal: laat het zaagblad op eigen snelheid snijden.
• Maak geen lange, aaneengesloten sneden. Snijd nooit langer dan 30 seconden achter elkaar droog. Laat het mes afkoelen.
• Snij of slijp de zijkant van het lemmert niet en snij geen kromming of radius. Zaag niet droog met zaagbladen die geschikt zijn voor nat zagen.
• Gebruik de zaag niet met een zaagbladdiameter die groter is dan de capaciteit van de machine.

IV. PROBLEMEN OPLOSSEN

PROBLEEM	OORZAAK	REMEDIE
ONGELIJKESEGMENTSLIJTAGE	(bij nat zagen) onvoldoende water (meestal aan één kant van het zaagblad).Ook defecten aan de apparatuur kunnen ervoor zorgen dat de segmenten ongelijkmatig slijten.Zaagkop is niet goed uitgelijnd.	SpoelwatersysteemControleer de doorstroming naar beide zijden van het blad.Vervang de lagers, versleten as of verkeerde uitlijning ten opzichte van de spindel.Controleer de uitlijning van het zaagblad op haaksheid, zowel verticaal als horizontaal.
SEGMENTSCHEUR	Het mes is te hard voor het te snijden materiaal	Gebruik een zaagblad met een zachtere binding/matrix.
SEGMENTVERLIES	Blad oververhit door koelmiddel (water of lucht)Kern is versleten door ondersnijdingDefecte kragen/flenzen zorgen ervoor dat het mes niet goed uitgelijnd isHet mes is te hard voor het te snijden materiaalHet mes snijdt uit het rond, waardoor een bonkende beweging ontstaatOnjuiste bladspanning	(Nat zagen) Controleer waterleidingenZorg ervoor dat de stroming aan beide kanten van het blad voldoende is en dat er geen blokkades zijnGebruik voldoende water om de snede uit te spoelen(Droog zagen) Laat het zaagblad regelmatig afkoelen met lucht.Maak de kragen/flenzen schoon of vervang ze als ze kleiner zijn dan de aanbevolen diameterGebruik de juiste bladspecificatie voor het te snijden materiaalVervang versleten lagers; lijn de bladas opnieuw uit of vervang de versleten bladmontageasBij het bestellen van zaagbladen moet u rekening houden met de assnelheid van de zaagControleer de spindelsnelheid om er zeker van te zijn dat het blad op het juiste toerental draaitVermijd het draaien of draaien van het mes tijdens het snijden
SCHEUREN IN DE KERN	Het blad fladdert in de snede als gevolg van verlies van bladspanningDe specificatie van het blad is te streng voor het te snijden materiaal	Draai de moer van de bladas vastZorg ervoor dat het mes op de juiste snelheid draait en dat de aandrijfpen goed functioneertGebruik een zachtere binding/matrix om spanning te elimineren
VERLIES VAN SPANNING	Oververhitting van de kernOververhitting van de kern als gevolg van het draaien van het blad op de asOververhitting van de kern door wrijving van het te snijden materiaalOngelijke druk bij de klemringen/flenzen van het bladHet mes is te hard voor het te snijden materiaal	Zorg ervoor dat het toerental van het blad correct isControleer de waterstroom, distributie en leidingenDraai de moer van de bladas vast. Controleer of de aandrijfpen functioneertLijn de zaag goed uit om een rechte snede te makenKragen/flenzen moeten qua diameter en de aanbevolen maat identiek zijnGebruik een zachtere binding/matrix om spanning te verminderen
BLADE WIBBELT	Zaagblad is beschadigd of versletenVersleten kraagHet mes draait met een verkeerde snelheidDe diameters van de kraag/flens zijn niet identiekHet blad is krom als gevolg van vallen of draaien	Controleer de kragen/flenzen om er zeker van te zijn dat ze schoon, vlak en de juiste diameter hebbenZet de motor op het juiste toerentalGebruik de juiste maat bladkragen/flenzenGebruik GEEN verbogen mes. Fabrikant van contactbladen
ARBORGAT NIET ROND	Het mes is te hard voor het te snijden materiaalHet mes is bot gewordenHet zaagblad snijdt niet het materiaal waarvoor het is gespecificeerd	Selecteer het juiste zaagblad voor het te snijden materiaalSlijp de diamanten door ze te snijden met een zachter, schurend materiaal, zodat ze zichtbaar worden. Als u het mes voortdurend slijpt, is het te hard voor het te snijden materiaalInbreken op het te snijden materiaal. Als het niet vanzelf slijpt, slijp het dan zoals je een bot mes zou slijpen.
DE KERN ONDERBRENGEN	Slijtage van de kern sneller dan van de segmenten	Gebruik water om de tijdens het snijden ontstane fijne deeltjes weg te spoelenGebruik slijtvaste kernen
ARBOR GAT UIT DE RONDE	Kragen/flenzen zijn niet goed vastgedraaid, waardoor het blad op de as kan draaien of trillenKragen/flenzen zijn versleten of vuil.Mes is niet goed gemonteerd	Zorg ervoor dat het mes op de juiste asdiameter is gemonteerd. Draai de asmoer vast met een sleutel om er zeker van te zijn dat het mes goed vastzit.Maak de kragen/flenzen schoon en zorg dat ze niet versleten zijn. Draai de asmoer vast.Zorg ervoor dat de pen over de aandrijfpen schuift
MES VERSLETEN VAN ROND	Aslagers zijn versletenSpanningspieken ontstaan doordat de motor niet goed is afgesteldHet asgat van het blad is beschadigd door een verkeerde montage van het bladBinding/matrix is te hard voor materiaalHet lemmet glijdt weg, waardoor de ene helft van het lemmet meer slijt dan de andere.Controlleer op slechte lagers, een verbogen as of een versleten montage-as	Installeer indien nodig een nieuw bladaslager of bladasMotor afstellen volgens de handleiding van de fabrikantAls de kern versleten is of het asgat beschadigd is, GEBRUIK HET DAN NIET. Neem contact op met de fabrikant van het zaagblad.Vervang versleten as of montage-asbusZorg ervoor dat de aandrijfpen functioneertDraai de spindelmoer vast

V. SMERING EN SERVICE

• Controleer dagelijks het oliepeil, de bedrading, de slangen (lucht, brandstof, water) en smeer de machine.
• Repareer of vervang alle versleten of beschadigde onderdelen onmiddellijk.
• Controleer de spanning van de aandrijfriem, zorg dat deze niet te strak wordt aangespannen.
• Zorg ervoor dat de machine over een volledige set bijpassende riemen beschikt.
• Controleer de bladas en zorg ervoor dat de as en de schroefdraad niet versleten, beschadigd of verbogen zijn.
• De lagers van de bladas moeten goed vastzitten en mogen geen speling hebben van links naar rechts of van boven naar beneden.
  • Smeer de lagers van de bladas dagelijks.
• De zaagbladringen moeten schoon zijn en mogen geen kerven of bramen bevatten. Geen slijtage aan de diameter en niet onrond.
• De aandrijfpen mag niet overmatig versleten of verbogen zijn en mag geen groeven vertonen.
• Alle bewakers op hun plaats en veilig.
• Alle bevestigingsmiddelen goed vastmaken.
  • Luchtfilter/oliefilter (hydraulisch of motor) schoonmaken.

• Spoel elke avond schoon water door de pomp en spuit het geheel ermee in. Dit verlengt de pomp

• en levensduur van het mes.

• Maak de machine schoon voordat u met smeeronderhoud begint.
• Zorg ervoor dat de machine op een stevige, vlakke ondergrond staat voordat u met onderhoud begint.
• Zorg ervoor dat er tijdens het smeeronderhoud te allen tijde strikte hygiène in acht wordt genomen.
• Om het risico op ongelukken te voorkomen, moet u het juiste gereedschap voor de klus gebruiken en het gereedschap schoon houden.
• Het aftappen van de motorolie kan het beste worden gedaan als de olie warm is, NIET heet.
  • Gemorste olie moet onmiddellijk worden opgeruimd.
• Gebruik alleen schone containers voor olie en alleen SCHONE, VERSE oliën en vetten van de juiste kwaliteit.
• Verontreinigd water/vloeistoffen/olie/filters moeten op een veilige manier worden afgevoerd.

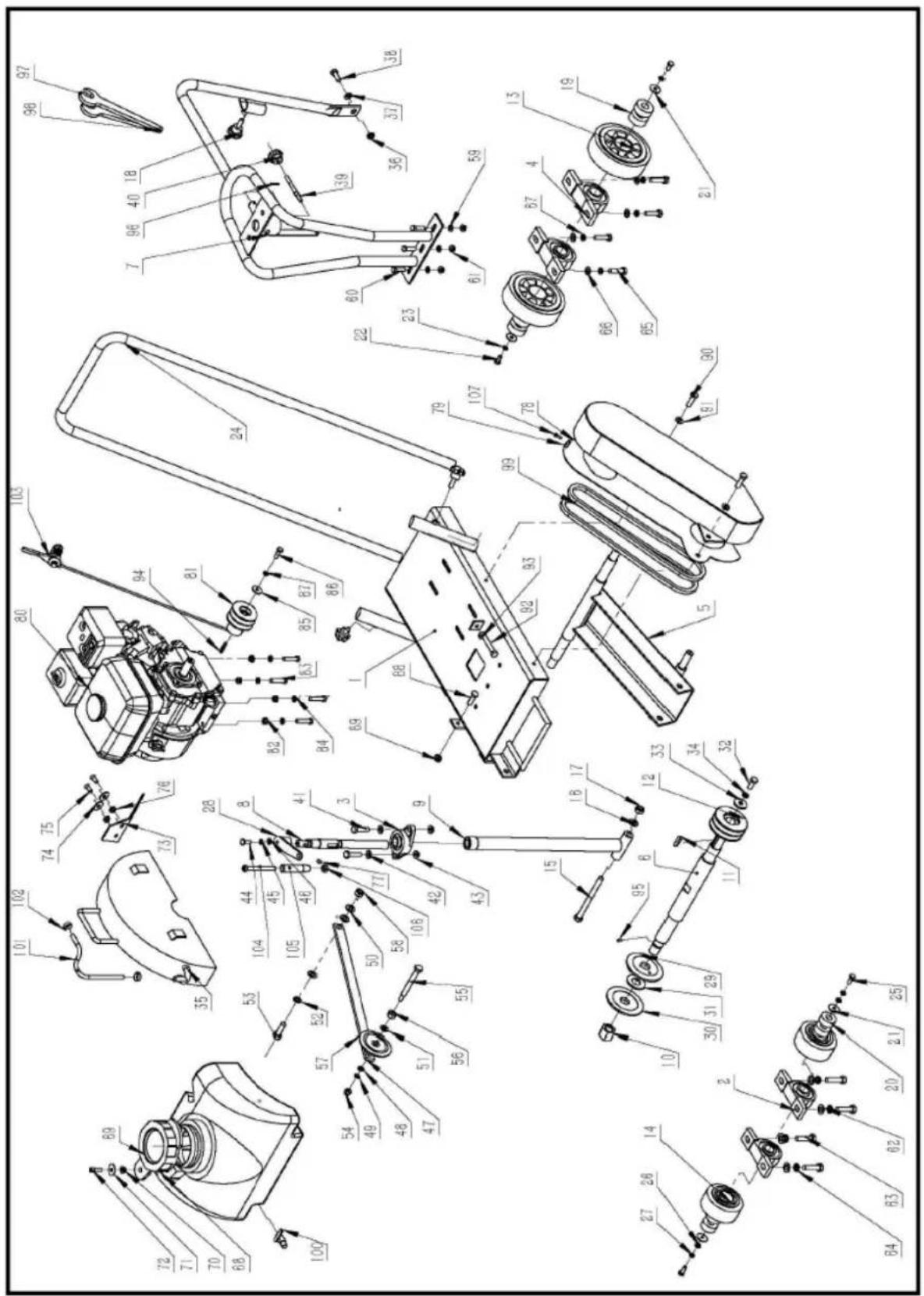

Onderdeelnr.	Beschrijving	aantal	Onderdeelnr.	Beschrijving	aantal
1	Bodemplaat	1	55	Wijzerarmschroef	1
2	Achterste lagereenheid	2	56	Wijzerarmmoer	1
3	Lagerbeugel	1	57	Wijzerwiel	1
4	Voorste lagereenheid	2	58	Borgmoer	1
5	Lopend apparaat	1	59	Vlakke ring	3
6	Hoofdas	1	60	Zeskantbout	3
7	Beschermend frame	1	61	Moer met ring	3
8	Vijzel	1	62	Vlakke ring	4
9	Jackpost-montage.	1	63	Zeskantbout	4
10	Anti-tandmoer	1	64	Veerring	4
11	Platte sleutel	1	65	Zeskantbout	4
12	Katrol, Transmissie	1	66	Grotere platte ring	4
13	Achterwiel	2	67	Veerring	4
14	Voorwiel	2	68	Waterreservoir	1
15	Zeskantbout	1	69	Dop, watertank	1
16	Wasmachine	1	70	Moer met ring	1
17	Borgmoer	1	71	Grotere platte ring	1
18	Torx-bout	3	72	Binnenzeskantbout	1
19	Achterwiellager	2	73	Stofdichte rubberen mat	1
20	Voorwiellager	2	74	Vlakke ring	2
21	Wasmachine	4	75	Skrue	2
22	Zeskantbout	2	76	Moer met ring	2
23	Kussenring	2	77	Skrue	1
24	Handvat	1	78	Gordelbescherming	1
25	Zeskantbout	2	79	Innerlijke bescherming	1
26	Vlakke ring	2	80	Motor	1
27	Veerring	2	81	Katrol, Motor	1
28	Krukashendel	1	82	Moer met ring	4
29	Binnenflens van het blad	1	83	Zeskantbout	4
30	Bladadapter	1	84	Vlakke ring	4
31	Buitenflens van het blad	1	85	Vlakke ring	1
32	Zeskantbout	1	86	Zeskantbout	1
33	Vlakke ring	1	87	Veerring	1
34	Veerring	1	88	Zeskantbout	1
35	Mesbescherming	1	89	Møtrik	1
36	Moer met ring	1	90	Zeskantbout	2
37	Grotere platte ring	1	91	Vlakke ring	2
38	Zeskantbout	1	92	Zeskantbout	1
39	Slot kern	1	93	Møtrik	1
40	Schroefhuls	1	94	Vlakke ring	1
41	Zeskantbout	2	95	Pin	1
42	Wasmachine	2	96	Deuvelpen	1
43	Moer met ring	2	97	Moersleutel	1
44	Zeskantbout	1	98	Moersleutel	1
45	Veerring	1	99	Riem	2
46	Vlakke ring	1	100	Pik	1
47	Wijzerarm	1	101	Waterpijp	1
48	Vlakke ring	1	102	Klem	2
49	Veerring	1	103	Gashendel Assy	1
50	Vlakke ring	3	104	Krukhendelschroef	1
51	Grotere platte ring	1	105	Krukashendelhuls	1
52	Veerring	1	106	Krukashendelmoer	1
53	Zeskantbout	1	107	Zeskantbout	1
54	Wijzerarmmoer	1
