HASZNÁLATI ÚTMUTATÓ CONCRETE-V1 MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

I. Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Padlófűrész
Modell	MSW-CONCRETE-V1
Névleges [HP]	6,5
Víztartály [I]	10
Gyémántlapátok átmérője [mm]	300 - 350
Maximális vágási mélység [mm]	110
Méretek (szélesség x mélység x magasság) [cm]	53x107x100
Súly [kg]	75,9

FIGYELEM:

A sérülésveszély csökkentése érdekében minden kezelőnek és karbantartónak el kell olvasnia és meg kell értenie ezeket az utasításokat, mielőtt az általunk gyártott berendezéseket működtetné, a tartozékokat kicserélné vagy karbantartást végezne rajtuk. Ez az utasítás nem terjed ki minden lehetséges helyzetre. Mindenkinek, aki ezt a berendezést használja, karbantartja vagy a közelében dolgozik, óvatosan kell eljárnia.

II. A BIZTONSÁGOS MÜKÖDÉS SZABÁLYAI

FIGYELMEZTETÉS

Az ebben a kézikönyvben található utasítások be nem tartása súlyos sérülésekhez vagy akár halálhoz is vezethet! Ezt a berendezést csak képzett és szakképzett személyzet kezelheti! Ez a berendezés kizárólag ipari felhasználásra készült.

A betonvágógépek üzemeltetése során mindig a következő biztonsági irányelveket kell betartani.

2,1 ÁLTALÁNOS BIZTONSÁG

• NE működtesse vagy szervizelje ezt a berendezést a teljes kézikönyv elolvasása előtt. Ezt a berendezést 18 év alatti személyek nem használhatják.
• SOHA ne használja ezt a berendezést megfelelő védőruházat, törésálló szemüveg, acélbetétes csizma és egyéb, a munkához szükséges védőeszközök nélkül.

• SOHA ne használja ezt a berendezést, ha fáradtság, betegség vagy gyógyszer szedése miatt nem érzi jól magát.
  • SOHA ne használja ezt a berendezést kábítószer vagy alkohol hatása alatt.

• SOHA ne használjon olyan tartozékokat vagy tartozékokat, amelyeket cégünk nem ajánlott ehhez a berendezéshez. A berendezés károsodása és/vagy a felhasználó sérülése következhet be.

• A gyártó nem vállal felelősséget a berendezés módosításából eredő balesetekért.
• Szükség esetén cserélje ki a névtáblát, a kezelési és biztonsági matricákat, ha azok nehezen olvashatóvá válnak.
• Indítás előtt MINDIG ellenőrizze a gépet, hogy nincsenek-e meglazult menetek vagy csavarok.
• SOHA ne érintse meg a forró kipufogócsövet, kipufogócsövet vagy hengert. A motor vagy a fűrész karbantartása előtt hagyja ezeket az alkatrészeket kihülni.
• Hagyja a motort kihúlni, mielőtt üzemanyagot adagolna, vagy szerviz- és karbantartási műveleteket végezne A forró alkatrészekkel való érintkezés komoly bukfenceket okozhat.
• E vágógép motorrészének megfelelő szabad hűtőlevegő-áramlásra van szüksége.
• SOHA ne működtesse a vágógépet olyan zárt vagy szűk helyen, ahol a levegő szabad áramlása korlátozott. Ha a levegő áramlása korlátozott, az súlyos károkat okozhat a fűrészben vagy a motorban, és sérülést okozhat az embereknek. Ne feledje, hogy a vágógép motorja halálos szén-monoxid gázt bocsát ki.
  • MINDIG jól szellőző helyen, szikrától és nyílt lángtól távol tankoljon.
• MINDIG legyen rendkívül óvatos, amikor gyúlékony folyadékokkal fogalmaz. Tankoláskor állítsa le a motort, és hagyja kihülni.
• NE dohányozzon a gép körül vagy közelében. Tüz vagy robbanás keletkezhet az üzemanyaggőzök miatt, vagy ha az üzemanyag a forró motorra ömlik.
• Soha ne üzemeltesse a vágógépet robbanásveszélyes légkörben vagy éghető anyagok közelében. Robbanás vagy tűz következhet be, amely súlyos testi sérüléseket vagy akár halált is okozhat.
• Az üzemanyagtöltő nyílásig történő feltöltés veszélyes, mivel hajlamos az üzemanyag kifolyására.
  • SOHA ne használjon üzemanyagot tisztítószerként.
• MINDIG olvassa el, értse meg és kövesse a kezelési kézikönyvben leírt eljárásokat, mielőtt megpróbálná működtetni a berendezést.
• MINDIG győződjön meg arról, hogy a kezelő tisztában van a megfelelő biztonsági óvintézkedésekkel. Állítsa le a motort, ha a vágógépet felügyelet nélkül hagyja.
• Távozáskor vagy lejtön történő használat esetén blokkolja a készüléket.
• Tartsa ezt a berendezést mindig biztonságos működési állapotban.
  • MINDIG állítsa le a motort a kiszolgálás, az üzemanyag és az olaj hozzáadása előtt.
• Soha ne működtesse a motort légszűrő nélkül. Súlyos motorkárosodás következhet be.
• A karburátor meghibásodásának megelőzése érdekében MINDIG gyakran szervizelje a légszűrőt.
• MINDIG megfelelően tárolja a felszerelést, ha nem használja. A berendezéseket tiszta, száraz, gyermekek számára elérhetetlen helyen kell tárolni.
• SOHA ne üzemeltesse ezt a vágógépet olyan helyen, ahol éghető anyagokat vagy füstöt és/vagy robbanást okozhatnak a berendezésből származó szikrák.

FIGYELEM:

NE működtesse ezt a berendezést, amíg az összes védő- és biztonsági eszköz nincs felszerelve és a helyén. A berendezés karbantartása során óvatosan kell eljárni. A forgó és mozgó alkatrészek

érintkezés esetén sérülést okozhatnak.

Tartson távol minden tapasztalatlan és illetéktelen személyt a berendezéstől. A berendezések engedély nélküli módosítása minden garancia érvényét veszti.

2,2 GYÉMÁNTPENGE BIZTONSÁG

• Használjon betonvágógépekhez gyártott, megfelelő acélközéppontú gyémántpengéket.
• MINDIG ellenőrizze a gyémántpengéket minden használat előtt. A penge nem mutathat repedéseket, horpadásokat vagy hibákat az acélmagban és/vagy a peremben. A középső (donga) furatnak sérülésmentesnek és igaznak kell lennie.
• A penge felszerelése előtt vizsgálja meg a penge karimáit sérülések, túlzott kopás és tisztaság szempontjából.
• A pengének szorosan illeszkednie kell a tengelyhez és a belső/külső pengehajlatokhoz.
• Győződjön meg arról, hogy a penge jelölése és működési sebessége nagyobb, mint a vágógép penge tengelyének fordulatszáma.
• Csak a gyémántpenge által meghatározott anyagot vágja. Olvassa el a gyémántpenge specifikációját, hogy a vágandó anyaghoz a megfelelő szerszámot illessze.
• MINDIG tartsa a pengevédőket a helyükön. A gyémántpenge expozíciója nem haladhatja meg a 180 fokot.
• Ügyeljen arra, hogy a gyémántlapát szállítás közben ne érintkezzen a talajjal vagy a felülettel.
• NE ejtse le a gyémántlapot a talajra vagy a felületre.
• A motorszabályozót úgy tervezték, hogy terhelés nélküli állapotban a motor maximális fordulatszámot tegye lehetővé. Az ezt a határt meghaladó sebességek miatt a gyémántlapát túllépheti a megengedett legnagyobb biztonságos sebességet.
• Győződjön meg arról, hogy a penge a megfelelő működési irányba van felszerelve.

2,3 VÁGÓGÉP SZÁLLÍTÁSI BIZTONSÁG

• A vágógép biztonságos mozgatásához használja az emelőbilincset és a megfelelő emelőeszközöket.
• NE használja a kormányt és/vagy az első mutatót emelési pontként.
• Soha ne vontassa a fűrészt jármű mögött.
• Gondoskodjon arról, hogy mindkét mutatórúd megfelelően legyen elhelyezve, hogy a szállítás során a lehető legkisebbre csökkenjen a kitettségük.
• Védekezés a szélsőséges vágói attitűdök ellen a karhoz képest. A szélsőséges szögben megdöntött motor miatt az olaj a hengerfejbe gravitálhat, ami megnehezíti a motor indítását.
• Soha ne szállítsa a vágógépet felszerelt pengével.

2,4 EMERGENCIES

- MINDIG ismerje a legközelebbi tűzoltó készülék és elsősegélydoboz helyét. Ismerje a legközelebbi telefon helyét. Ismerje a legközelebbi mentő, orvos és tűzoltóság telefonszámát is. Ez az információ felbecsülhetetlen értékű lesz vészhelyzet esetén.

2,5 KARBANTARTÁSI BIZTONSÁG

- Soha ne kenje meg az alkatrészeket, és ne próbálkozzon szervizeléssel járó gépen.

- A szervizelés előtt MINDIG hagyja a gépet megfelelő ideig kihúlni.

- Tartsa a gépeket üzemképes állapotban.

- Azonnal javítsa ki a gép sérüléseit, és mindig cserélje ki a törött alkatrészeket.

- A veszélyes hulladékot megfelelően ártalmatlanítsa. A potenciálisan veszélyes hulladékok közé tartozik például a használt motorolaj. Üzemanyag és üzemanyagszűrők.

- NE használjon élelmiszer- vagy műanyag edényeket a veszélyes hulladékok ártalmatlanítására.

III. HASZNÁLAT

3,1 BEVEZETÉS

Gratulálunk a vágógépünk megvásárlásához! Kiváló döntést hoztál! Padlófűrészünket kifejezetten a beton és aszfalt síkfűrészelésével foglalkozó professzionális vállalkozók számára ideális gépnek terveztük.

Az elsődlegesen "lapos" fűrészelésre használt gépek. Ezt a fajta fűrészelést "laposnak" nevezik, mivel a járdát a vízszintes síkhoz közeli helyen vágják. Ez a gyémántpengés vágás leggyakoribb típusa.

Az iparban a betonvágógépek különböző típusokban, méretekben és stílusokban kaphatók, a kézi önjáróktól kezdve a 7-72 LE lóerős lóerős formában. A betonvágóval beton (zöld vagy kikeményedett, betonacéllal vagy anélkül) és aszfalt egyaránt vágható. A precíziós vágást igénylő munkákhoz használt MF12 fűrészgépünk padlót, járdákat, járdákat, rámpákat és egyéb lapos fűrészelési feladatokat is tartalmaz.

A legkülönfélébb munkakörökhöz megfelelő vágógépet talál.

A gép átvételekor GYAKORLATOSAN ELLENŐRZZE, hogy nincs-e rajta bármilyen sérülés. Bármilyen kárt azonnal jelenteni kell a fuvarozónak, és reklamációt kell bejelenteni.

3,2 A KÉSZÜLÉK MÜKÖDÉSI ELVE

Az alábbi utasításokat azért állítottuk össze, hogy információt nyújtsunk Önnek a készülék hosszú és problémamentes használatához. A készülék rendszeres karbantartása elengedhetetlen. Olvassa el a kézikönyvet teljes egészében, és gondosan kövesse az utasításokat. Ennek elmulasztása esetén megsérülhet Ön vagy egy járókelő.

3,3 SZÁLLÍTÁSI ELLENŐRZÉSEK

- Közvetlenül az új berendezés átvételekor és az üzembe helyezés előtt: Olvassa el teljesen a kézikönyvet - sok felesleges kiadástól kímélheti meg magát.

- Olvassa el a mellékelt motorkézikönyvet.

- Ellenőrizze a berendezés általános állapotát és azt, hogy a szállítás során nem sérült-e meg.

- Ellenőrizze a motorolaj szintjét.

- Ellenőrizze az üzemanyagszintet.

- MEGJEGYZÉS: Az ajánlott kenőanyagokat a GONDOZÁS ÉS Karbantartás fejezetben részletezzük.

3,4 SZERELÓLAPÁT

1) Győződjön meg róla, hogy a gyújtógyertya ki van húzva, vagy a fűrész ki van húzva.
2) Távolítsa el a penge tengely anyáját, és vegye le a külső penge tengely karimáját.
3) Tisztítsa meg a karimák szorítófelületein és a penge rögzítési felületén lévő idegen részecskéket.
4) Helyezze a pengét a penge tengelyére, a penge eltolt hajtókapcsát a rögzítő gallérban lévő hajtókapocshoz igazítva (ha a gépen rendelkezésre áll a csaprendszer). Ha a penge rendelkezik forgásirányú nyíllal, állítsa a nyilat a lefelé vágáshoz (a gyémánt farok a lefelé vágáshoz hátrafelé halad).
5) Helyezze vissza a külső lapáttengely karimáját a lapáttengelyre. A belső galléron lévő hajtócsapnak át kell nyúlnia a penge meghajtásán és a külső gallérba (ha a gépen rendelkezésre áll a csaprendszer).
6) Húzza meg a penge tengelyének anyáját a mellékelt csavarkulccsal biztonságosan a csillag alátéthez és a külső karimához.
7) Csatlakoztassa újra a gyújtógyertyát, vagy (kikapcsolt kapcsoló mellett) csatlakoztassa az elektromos tápkábelt.

3,5 VÁGÁSI TÍPUSOK

A vágási sebesség teljes mértékben a vágandó anyagnak megfelelő penge használatától függ. Nedves vagy száraz, különböző specifikációjú gyémántlapátok állnak rendelkezésre beton vagy aszfalt vágásához.

3.6 INDÍTÁS ELÓTT

1) Használja a vágási körülményeknek megfelelő pengét.
2) Győződjön meg arról, hogy a csapok és karimák tiszták és sérülésmentesek.
3) Szerelje fel a pengét, és húzza meg biztonságosan a csavarkulcs segítségével.
4) Nedves vágáskor ellenőrizze a vízsugarak megfelelő áramlását.
5) Igazítsa a mutatót a vágókéssel.

Vigyázat - Állítsa fel a készüléket nyílt területen. Kerülje az építmények vagy más berendezések közvetlen közelségét. Ennek elmulasztása a kezelő vagy a területen tartózkodó más személyek véletlen sérülését okozhatja.

Hidegindítás - nyissa ki teljesen az üzemanyagtartály alatti üzemanyagszelepet. Állítsa a motoron található motorleállító kapcsolót futó üzemmódba. Nyissa ki a gázt körülbelül félig, és kapcsolja be a fojtószelepet. Erősen húzza meg az indítókötelet. Amikor a motor beindul, nyissa ki a fojtószelepet, és állítsa be a gázt, ha szükséges, hogy a motor tovább működjön. Hagyja a motort néhány percig bemelegedni, mielőtt terhelés alá helyezné. Ha a motor (3) húzás után sem indul be, nyissa ki kissé a fojtószelepet, hogy megakadályozza az elárasztást. Terheléskor mindig teljes gázzal működtesse a motort.

Melegindítás - Nyissa ki teljesen a gáztartály alatti szelepet, ha az el van zárva. Nyissa ki a gázt körülbelül félig. Ne alkalmazza a fojtószelepet. Húzza meg az indítókötelet erőteljesen, amíg a motor be nem indul.

Amikor a motor beindul, állítsa be a gázpedált. Terheléskor mindig teljes gázzal működtesse a motort.

MEGJEGYZÉS: Ezek a jelölési utasítások csak általános iránymutatások. Mivel számos motorválaszték áll rendelkezésre, a konkrét utasításokért tekintse meg a készülékhez mellékelt Motorkézikönyvet.

Vigyázat - Benzinmotorok- A motor élettartamának növelése érdekében a motor leállítása előtt hagyja a motort terhelés nélkül (2) - (5) percig üresjáratban járni. Az üresjárati idő leteltével használja a motoron található leállító kapcsolót, és fordítsa leállításig. Zárja el a gáztartály alatti üzemanyagszelepet. A motor elárasztása akkor következhet be, ha a szelep szállítás közben nyitva marad.

3.7 A VÁGÁS MEGKEZDÉSÉHEZ

1) Indítsa be a motort, és hagyja bemelegedni. Minden vágás teljes gázzal történik.
2) Igazítsa a pengét és a vágót a vágáshoz. Nedves vágás esetén nyissa ki a vízszelepet, és kapcsolja be a vízbiztonsági kapcsolót.
3) Lassan engedje le a pengét a vágásba.
4) Vágjon olyan gyorsan, amilyen gyorsan a penge engedi. Ha a penge kimászik a vágásból, csökkentse a sebességet vagy a vágási mélységet.
5) Csak annyi oldalsó nyomást gyakoroljon a vágókarokra, hogy a vágási vonalat kövesse.

3.8 VÁGÁS

A billenőkarnak az óramutató járásával ellentétes irányba történő elfordításával engedje le a lapátot a betonba a kívánt mélységig. Lassan engedje előre a fűrészt. Lassítsa a nyomást előre, ha a fűrész akadozni kezd.

Megjegyzés: Mélyebb vágásoknál (4 hüvelyk/102 mm vagy több) több vágást kell végezni 1-1/2 hüvelyk (38 mm) és 2 hüvelyk (51 mm) közötti lépésekben, amíg a kívánt mélységet el nem éri.

Nyomja a fűrészt egyenletesen előre, az elülső mutatót vezetőként használva. Nyomjon annyi nyomást előre, hogy a motor/motor elkezdjen dolgozni, de ne lassuljon le. Ha a fűrész akadozni kezd, lassítsa az előremenő mozgást, amíg a fűrészlap teljes fordulatszáma vissza nem áll. Ha a fűrész leáll, az újraindítás előtt emelje ki a fűrészlapot a vágásból. Kerülje a túlzott oldalsó nyomást vagy a penge csavarodását vágás közben.

3.9 SZÍJAK ÉS SZÍJTÁRCSÁK

SOHA NE VÉGEZZENEK BEÁLLÍTÁSOKAT AZ ÉKSZÍJAKON ÉS A SZÍJTÁRCSÁKON JÁRÓ MOTOR MELLETT.

1) Az ékszíjhajtás legjobb feszítése az a legkisebb feszítés, amelynél a szíjak teljes terhelés mellett nem csúsznak el.
2) Vegye fel a feszültséget, amíg a szíjak a hornyokba nem illeszkednek. Futtassa a meghajtást körülbelül öt (5) percig, hogy az övek "beüljenek". Az övek. A csúcsterhelés kivetése. Ha a szíjak csúsznak, húzza meg őket, amíg a csúcsterhelésnél már nem csúsznak. A legtöbb új szíjat a beültetés után még egyszer meg kell feszíteni.
3) Ne feledje, hogy a túl nagy feszítés megrövidíti a szíj és a csapágy élettartamát.
4) Az üzemelés első napján gyakran ellenőrizze a szíjfeszességet. Ezt követően rendszeresen ellenőrizze a szíjfeszességet, és végezze el a szükséges beállításokat.
5) A tengelyelrendeződés két leggyakoribb oka a következő:
a. A motor hajtótengelye és a lapáttengely nem párhuzamos.
b. A szíjtárcsák nem megfelelően helyezkednek el a tengelyeken.

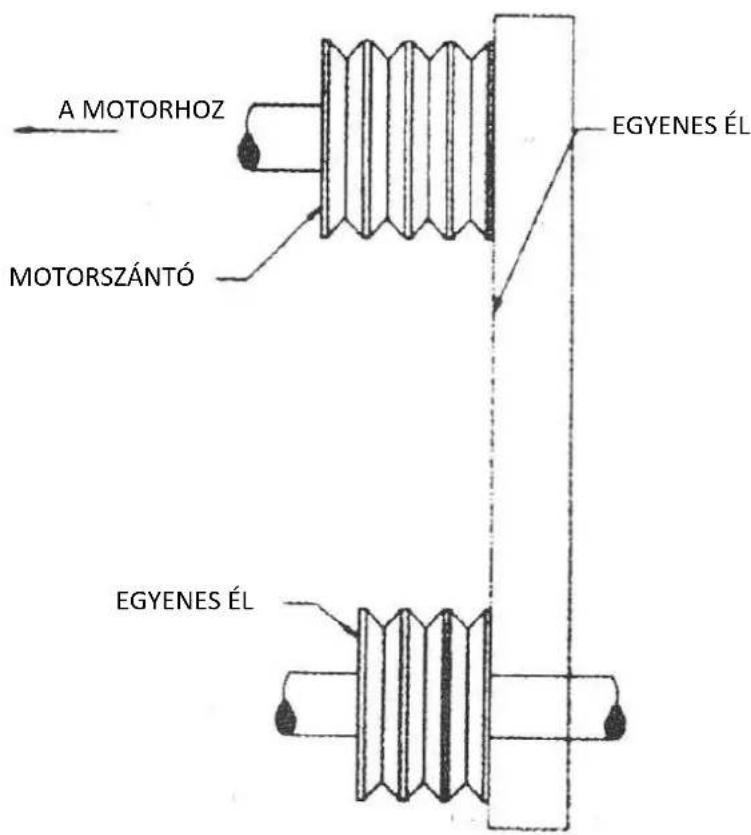

6) Az igazítás ellenőrzéséhez használjon egy acél egyenes vonalzóval. Lásd az 1. ábrát.

7) Állítsa az egyenes vonalzót a rajzban látható két csigakerék külső oldala mentén. Minden szíjtárcsa hornyának alján (2) állítócsavar található. A beállítócsavarokhoz menetzáró zárócím szükséges.

A MOTORHOZ MOTORSZÁNTÓ EGYENES ÉL EGYENES ÉL

1. ábra

8) A helytelen igazodás a csigakerék és az egyenes él közötti résként jelenik meg. Győződjön meg arról, hogy a csigakerék és a fűrésztalp között mindkét oldalon van szabad tér.

3.10 SZÁRAZ VÁGÁS

• Soha ne működtessen fűrészt a biztonsági védőburkolatok nélkül.
• Ne lépje túl a lapátátmérőhöz meghatározott maximális üzemi sebességet.
• Ne eröltesse a pengét az anyagba: hagyja, hogy a penge a saját sebességével vágjon.
• Ne végezzen hosszú, folyamatos vágásokat. Soha ne vágjon 30 másodpercnél hosszabb ideig egyszerre. Hagyja kihülni a pengét.
• Ne vágja vagy csiszolja a penge oldalát, és ne vágjon görbét vagy sugarat. Ne vágjon szárazon nedves vágáshoz ajánlott pengékkel.
• Ne működtesse a fűrészt a gép kapacitásánál nagyobb átmérőjű fűrészlapokkal.

IV. HIBAELHÁRÍTÁS

PROBLÉMA	CAUSE	REMEDY
EGYENETLEN SZEGMENSKOPÁS	(nedves vágásnál) elégtelen víz (általában a penge egyik oldalán).A berendezések hibái szintén okozhatják a szegmensek egyenetlen kopását.A fűrészfej rosszul van beállítva.	Vízöblítő rendszerEllenőrizze az áramlást a penge mindkét oldalán.Cserélje ki a csapágyakat, kopott csapszegtengelyt vagy az orsóhoz való helytelen igazodást.Ellenőrizze, hogy a fűrészlap függőlegesen és vízszintesen is egyenesen áll-e.
SEGMENT CRACK	A penge túl kemény a vágott anyaghoz képest	Használjon puhább kötésű pengét / mátrixot.
SZEGMENTUM VESZTESÉG	A penge túlmelegszik a hűtőfolyadék (víz vagy levegő) miatt.A mag az alulvágástól kopottHibás gallérok / karimák, amelyekkel a penge ki van igazítvaA penge túl kemény a vágott anyaghoz képestA penge kivágódik a körből, ami ütögető mozgást okoz.Nem megfelelő pengefeszítés	(Nedves vágás) Vízvezetékek ellenőrzéseGyőződjön meg róla, hogy a penge mindkét oldalán megfelelő az áramlás, és nincsenek eltömődések.Használjon elegendő vizet a vágás kiöblítéséhez(Száraz vágás) Futtassa a pengét rendszeresen a vágástól mentesen, hogy lehüljön a levegőn.Tisztítsa meg a gallérokat/karimákat, vagy cserélje ki őket, ha az ajánlott átmérő alatt vannak.A vágandó anyagnak megfelelő pengespecifikáció használataCserélje ki az elhasználódott csapágyakat; igazítsa újra a penge tengelyét vagy cserélje ki az elhasználódott penge rögzítő csapszegét.A fűrészlapok rendelésekor a fűrésztengelyfordulatszámához kell igazodni.Ellenőrizze az orsóorsó fordulatszámát, hogy a penge a megfelelő fordulatszámon járjon.Kerülje a penge csavarását vagy elforgatását a vágás során.
HIBÁK A MAGBAN	A penge a vágás során a penge feszességének elvesztése miatt ficánkolA penge specifikációja túl kemény a vágandó anyaghoz képest	Húzza meg a penge tengelyének anyájátEllenőrizze, hogy a penge megfelelő sebességgel jár-e, és hogy a meghajtócsap megfelelően működik-e.Használjon puhább kötést / mátrixot a stressz kiküszöbölésére.
FESZÜLTSÉGVESZTÉS	Mag túlmelegedéseA mag túlmelegedése a pengék tengelyen való pörgése miattA mag túlmelegedése a vágott anyag dörzsölése miattEgyenlőtlen nyomás a penge szorítógallérjainál / karimáinálA penge túl kemény a vágott anyaghoz képest	Győződjön meg róla, hogy a pengék fordulatszáma megfelelőEllenőrizze a vízáramlást, az elosztást és a vezetékeketHúzza meg a penge tengelyének anyáját. Győződjön meg róla, hogy a meghajtócsap működikA fürész megfelelő beállítása a szögletes vágáshozA galléroknak/karimáknak azonos átmérőjűnek és az ajánlott méretnek kell lenniük.Használjon puhább kötést/mátrixot a feszültség csökkentése érdekében.
PENGÉS BÁBUK	A penge sérült vagy kopott fürészlapon vanKopott gallérA penge nem megfelelő sebességgel futA gallér / karima átmérője nem azonosA penge leesés vagy csavarodás következtében meghajlott	Ellenőrizze a gallérokat/karimákat, hogy tiszták, laposak és megfelelő átmérőjűek legyenek.Állítsa be a motort a megfelelő fordulatszámraMegfelelő méretű pengegallérok / karimák használataNE használjon hajlított pengét. Kapcsolatfelvétel a penge gyártójával
A FURAT NEM KEREK	A penge túl kemény a vágott anyaghoz képestA penge tompa lettA penge nem vágja el azt az anyagot, amelyre specifikálták.	Válassza ki a megfelelő pengét a vágandó anyaghozA gyémántokat lágyabb csiszolóanyagon vágva élezze meg. Ha folyamatosan élezik, a penge túl kemény a vágott anyaghoz képest.Törés - a vágandó anyagra. Ha az adag nem öltözik, élezze meg, mint egy tompa pengét.
A MAG ALÁÁSÁSA	A mag gyorsabb koptatása, mint a szegmenseké	Használjon vizet a vágás során keletkező finomságok kiöblítésére.Kopásálló magok használata
A FURAT NEM KEREK	A gallérok / karimák nincsenek megfelelően meghúzva, ami lehetővé teszi a penge forgását vagy rezgését a tengelyen.A gallérok / karimák kopottak vagy piszkosak.A penge nincs megfelelően felszerelve	Győződjön meg róla, hogy a penge a megfelelő átmérőjű tengelyre van szerelve. Szorítsa meg a tengelyanyát egy csavarkulccsal, hogy megbizonyosodjon arról, hogy a penge biztonságosan rögzül.Tisztítsa meg a gallérokat / karimákat, győződjön meg arról, hogy nem kopottak, Húzza meg a csapanya anyát.Győződjön meg róla, hogy a csapszeg a hajtókarcsap fölé csúszik.
A PENGE ELKOPOTT	A tengely csapágya kopottA túlfeszültségek azért fordulnak elő, mert a motor nincs megfelelően beállítva.A penge furata megsérült a penge helytelen rögzítése miattA kötés / mátrix túl kemény az anyaghozA penge csúszik, a penge egyik fele jobban kopik, mint a másik.Ellenőrizze, hogy nincs-e rossz csapágy, meghajlott-e a tengely vagy kopott-e a rögzítő csapszeg.	Szükség szerint új lapáttengely-csapágy vagy lapáttengely felszerelése.Hangolja be a motort a gyártó kézikönyve szerintHa a mag elkopott vagy a furat megsérült, NE HASZNÁLJA, forduljon a penge gyártójához.Cserélje ki az elhasználódott tengelyt vagy a rögzítő dongaburkolatotGyőződjön meg róla, hogy a meghajtócsap működikHúzza meg az orsóanyát

V. KENÉS ÉS SZERVIZELÉS

• Ellenőrizze az olajszintet, a vezetékeket, a tömlőket (levegő, üzemanyag, víz) és kenje a gépet naponta.
• Azonnal javítson meg vagy cseréljen ki minden elhasználódott vagy sérült alkatrészt.
• Ellenőrizze a meghajtószíj feszességét, ne feszítse túl.
• Győződjön meg róla, hogy a gépen teljes készlet illeszkedő szíjak vannak.
• Ellenőrizze a penge tengelyét, győződjön meg róla, hogy a csapszeg és a menet nem kopott, sérült vagy hajlított.
• A lapáttengely csapágyainak feszesnek kell lenniük, nincs szabad játék oldalirányban vagy felle.
• Naponta zsírozza a penge tengelyének csapágyait.
• A pengehüvelyeknek tisztának, karcoktól és marásoktól mentesnek kell lenniük. Nincs átmérő kopás és nem kerek.
• A hajtócsap ne legyen túlzottan kopott vagy meghajlott, és ne legyen rajta horpadás.
• Minden őr a helyén és biztonságban.
• Minden kötőelem feszes és biztonságos.
  • Légszűrő / olajszűrő (hidraulikus vagy motor) tiszta.

• Minden este öblítsen tiszta vizet a szivattyún keresztül, és permetezze be a szerelvényt. Ez meghosszabbítja a szivattyú

• és a penge élettartama.

• A kenési karbantartás megkezdése előtt tisztítsa meg a gépet.
• A karbantartás megkezdése előtt győződjön meg arról, hogy a gép szilárd, vízszintes talajon áll.
• A kenési karbantartás során mindig ügyeljen a szigorú tisztaságra.
• A balesetveszély elkerülése érdekében használja a munkához megfelelő szerszámot, és tartsa tisztán a szerszámokat.
• A motorolaj leeresztése akkor a legjobb, ha az olaj meleg, NEM forró.
  • A kifolyt olajat azonnal fel kell takarítani.
• Csak tiszta tartályokat használjon az olajhoz, és csak TISZTA, FRISS, megfelelő minőségű olajokat és zsírokat.
• A szennyezett vizet / folyadékokat / olajat / szűrőket biztonságosan kell ártalmatlanítani.

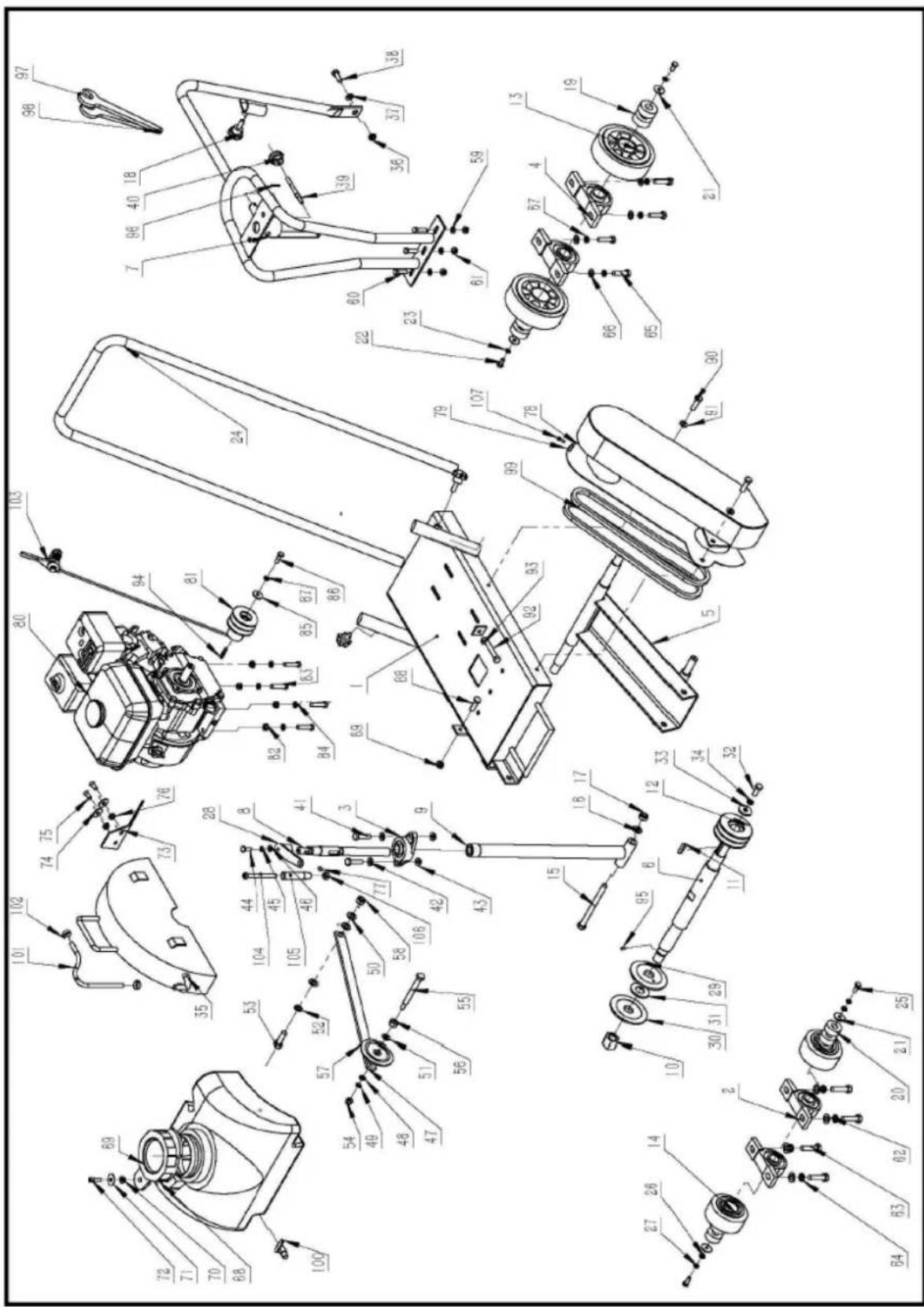

Cikkszám.	A készülék leírása	Mennyiség	Cikkszám.	A készülék leírása	Mennyiség
1	Alaplemez	1	55	Mutatókar csavar	1
2	Hátsó csapágyegység	2	56	Mutatókar anyája	1
3	Csapágytartó konzol	1	57	Mutató kerék	1
4	Első csapágyegység	2	58	Lakatolóanya	1
5	Futó eszköz	1	59	Lapos alátét	3
6	Fő tengely	1	60	Hatszögletű csavar	3
7	Védőkeret	1	61	Anyát alátéttel	3
8	Jackscrew	1	62	Lapos alátét	4
9	Jackpost Assy.	1	63	Hatszögletű csavar	4
10	Anti foganyát dió	1	64	Tavaszi alátét	4
11	Lapos kulcs	1	65	Hatszögletű csavar	4
12	Csigakerék, sebességváltó	1	66	Nagyobb lapos alátét	4
13	Hátsó kerék	2	67	Tavaszi alátét	4
14	Első kerék	2	68	Víztartály	1
15	Hatszögletű csavar	1	69	Kupak, víztartály	1
16	Mosógép	1	70	Anyát alátéttel	1
17	Lakatolóanya	1	71	Nagyobb lapos alátét	1
18	Torx csavar	3	72	Belső hatszögletű csavar	1
19	Hátsó kerékcsapágy	2	73	Porálló gumiszönyeg	1
20	Első kerékcsapágy	2	74	Lapos alátét	2
21	Mosógép	4	75	Csiga	2
22	Hatszögletű csavar	2	76	Anyát alátéttel	2
23	Párnagyűrű	2	77	Csiga	1
24	Fogantyú	1	78	Övvédő	1
25	Hatszögletű csavar	2	79	Belső őrség	1
26	Lapos alátét	2	80	Motor	1
27	Tavaszi alátét	2	81	Csigakerék, motor	1
28	Kurbli fogantyú	1	82	Anyát alátéttel	4
29	Penge belső karima	1	83	Hatszögletű csavar	4
30	Penge adapter	1	84	Lapos alátét	4
31	Penge külső karima	1	85	Lapos alátét	1
32	Hatszögletű csavar	1	86	Hatszögletű csavar	1
33	Lapos alátét	1	87	Tavaszi alátét	1
34	Tavaszi alátét	1	88	Hatszögletű csavar	1
35	Pengevédő	1	89	Anya	1
36	Anyát alátéttel	1	90	Hatszögletű csavar	2
37	Nagyobb lapos alátét	1	91	Lapos alátét	2
38	Hatszögletű csavar	1	92	Hatszögletű csavar	1
39	Zármag	1	93	Anya	1
40	Csavarhüvely	1	94	Lapos alátét	1
41	Hatszögletű csavar	2	95	Dugó	1
42	Mosógép	2	96	Dowel Pin	1
43	Anyát alátéttel	2	97	Laposkulcs	1
44	Hatszögletű csavar	1	98	Laposkulcs	1
45	Tavaszi alátét	1	99	Szíj	2
46	Lapos alátét	1	100	Fasz	1
47	Mutató kar	1	101	Vízvezeték	1
48	Lapos alátét	1	102	Kapocs	2
49	Tavaszi alátét	1	103	Gázkar szerelvény	1
50	Lapos alátét	3	104	Forgókar csavar	1
51	Nagyobb lapos alátét	1	105	Kurbli fogantyú hüvely	1
52	Tavaszi alátét	1	106	Kurbli fogantyú anya	1
53	Hatszögletű csavar	1	107	Hatszögletű csavar	1
54	Mutatókar anyája	1
