HASZNÁLATI ÚTMUTATÓ WOOHS-E3600K MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Vízszintes szalagfúrész
Modell	MSW-WOOHS-7HP
Motorteljesítmény [kW]	4,1
Motor fordulatszám [rpm]	3600
Lapát sebessége [m/s]	14
Max vágási kapacitás [mm]	457
Méretek (szélesség x mélység x magasság) [mm]	1250 x 1340 x 3000
Súly [kg]	156

Paraméter leírása Paraméter értéke
Precíziós mérleg	Vízszintes szalagfűrész
Modell	MSW-WOOHS-E3600K
Névleges feszültség [V~] / frekvencia [Hz]	230/50
Névleges teljesítmény [W]	2600
Motor fordulatszám [rpm]	2800
Védelmi fokozat IP	IP44
Lapát sebessége [m/s]	14
Max vágási kapacitás [mm]	457
Méretek (szélesség x mélység x magasság) [mm]	1350 x 1240 x 3000
Súly [kg]	152

FIGYELEM:

Működés előtt olvassa el figyelmesen és értse meg az összes HASZNÁLATI ÚTMUTATÓT. A biztonsági szabályok és egyéb alapvető biztonsági óvintézkedések be nem tartása súlyos személyi sérülésekhez vezethet.

ELŐSZÓ

Ezt a gépet csak bizonyos alkalmazásokhoz tervezték. Nyomatékosan javasoljuk, hogy ezt a gépet ne módosítsa és/vagy ne használja más célra, mint amire tervezték. Ha bármilyen kérdése van egy adott alkalmazással kapcsolatban, NE használja a gépet addig, amíg nem lépett kapcsolatba velünk, hogy megállapítsuk, hogy az adott alkalmazás elvégezhető vagy elvégezhető-e a termékkel.

SZÁNDÉKOS FELHASZNÁLÁS

Ezt a fűrészalmot a rönkök fűrészelésére tervezték, miközben a malom szilárdan a talajon áll.

ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

FIGYELMEZTETÉS: Olvassa el és értse meg az összes utasítást. Az alábbiakban felsorolt összes és be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

FIGYELMEZTETÉS: A jelen használati utasításban szereplő figyelmeztetések, óvintézkedések és ások nem terjedhetnek ki minden lehetséges körülményre vagy helyzetre, amely előfordulhat. Az üzemeltetőnek meg kell értenie, hogy a józan ész és az óvatosság olyan tényezők, amelyeket nem lehet beépíteni ebbe a termékbe, hanem az üzemeltetőnek kell biztosítania.

MUNKATERÜLET

- Tartsa a munkaterületet tisztán, rendetlenségtől mentesen és jól megvilágítva. A rendetlen és sötét munkaterületek balesetveszélyesek.

- Ne használja a fűrészgépet olyan helyen, ahol fennáll a tűz vagy robbanás veszélye; pl. gyúlékony folyadékok, gázok vagy por jelenlétében. Az elektromos szerszámok szikrákat hoznak létre, amelyek meggyúithatiák a port vagy a füstöt.

- Tartsa távol a gyermekeket és a közelben tartózkodókat az elektromos szerszámok működtetése közben. A zavaró tényezők miatt elveszítheti az irányítást, ezért a látogatóknak biztonságos távolságban kell maradniuk a munkaterülettől.

- Legyen tisztában a munkaterületén található összes elektromos vezetékkel, elektromos áramkörrel, vízvezetékkel és egyéb mechanikai veszéllyel, különösen a munkafelület alatti, a kezelő látószöge elől elrejtett veszélyekkel, amelyekkel akaratlanul kapcsolatba kerülhet, és amelyek személyi sérülést vagy anyagi kárt okozhatnak.

- Figyeljen a környezetére. Az elektromos szerszámok használata zárt munkaterületen veszélyesen közel kerülhet a vágószerszámokhoz és a forgó alkatrészekhez.

SZEMÉLYES BIZTONSÁG

- Maradjon éber, figyeljen arra, hogy mit csinál, és használja a józan eszét, amikor elektromos szerszámot használ. Ne használjon elektromos szerszámot fáradtan, illetve kábítószer, alkohol vagy gyógyszer hatása alatt. Egy pillanatnyi figyelmetlenség az elektromos szerszámok működtetése közben súlyos személyi sérülést okozhat.

- Öltözzön megfelelően. Ne viseljen laza ruházatot, lógó tárgyakat vagy ékszereket. Tartsa távol haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A laza ruhák, ékszerek vagy hosszú haj beakadhatnak a mozgó alkatrészekbe. A szellőzőnyílások gyakran mozgó alkatrészeket takarnak, ezért kerülni kell őket.

- Használjon biztonsági ruházatot és felszerelést. Használjon a hatályos nemzeti szabványoknak megfelelő védőszemüveget vagy oldalsó védőpajzzsal ellátott védőszemüveget, vagy szükség esetén arcvédőt.

- Poros munkakörülmények között porvédő maszkként használható. Ez a munkaterületen tartózkodó valamennyi személyre vonatkozik. Használjon csúszásmentes biztonsági cipőt, védősisakot, kesztyűt, porleválasztó rendszert és adott esetben hallásvédőt.

- Ne nyúlion túl messzire. Mindig tartsa meg a megfelelő lábtartást és egyensúlyt.

- Vegye ki a beállító kulcsokat vagy kulcsokat, mielőtt csatlakoztatja a tápegységhez vagy bekapcsolja a szerszámot. A szerszám forgó részéhez rögzített kulcs vagy kulcs személyi sérülést okozhat.

- Soha ne végezze a késvezetők beállítását, a kések eltávolítását vagy felszerelését, illetve semmilyen más karbantartást vagy egyéb beállítást ne végezzen, ha a motor jár.

SZERSZÁMHASZNÁLAT ÉS -ÁPOLÁS

- A gép használata előtt mindig győződjön meg arról, hogy a kezelő tisztában van a megfelelő biztonsági óvintézkedésekkel és kezelési technikákkal.

- Kerülie el a "visszarúgást" azzal, hogy tudja, milven körülmények között alakulhat ki.

• Ne eröltesse a szerszámot. A szerszámok jobb és biztonságosabb munkát végeznek, ha úgy használják őket, ahogyan tervezték őket.
• Soha ne használja a fűrészgépet meghibásodott kapcsolóval. Minden olyan elektromos szerszám, amelyet nem lehet a kapcsolóval vezérelni, veszélyes, és használat előtt meg kell javítani.
• A szervizelés, beállítás, tartozékok vagy tartozékok beszerelése vagy tárolása előtt kapcsolja le a motort, és helyezze a kapcsolót zárolt vagy kikapcsolt állásba. Az ilyen megelőző biztonsági intézkedések csökkentik az elektromos szerszám véletlenszerű beindításának kockázatát.
• Rögzítse a rönköket a rönkcsavaros rögzítő eszközzel, ahelyett, hogy kézzel vagy más személy segítségével rögzítené őket. Ez a biztonsági óvintézkedés lehetővé teszi a szerszám megfelelő működtetését mindkét kézzel.
• Fűrészmalom tárolása. Ha a fűrészgépet nem használja, tárolja száraz, biztonságos helyen, vagy tartsa jól lefedve, gyermekek elől elzárva. Tárolás és újbóli használat előtt ellenőrizze a fűrészgépet, hogy jó működési állapotban van-e.
• Karbantartja a fűrészalmot. A fűrészmalom általános állapotát használatba vétel előtt ajánlott megvizsgálni. Tartsa fűrészgépét jó állapotban az ebben a kézikönyvben található ajánlott eljárásoknak megfelelő lelkiismeretes javítási és karbantartási programmal. Ha bármilyen rendellenes rezgés vagy zaj jelentkezik, azonnal kapcsolja ki a fűrészgépet, és a további használat előtt javíttassa ki a problémát.
• Tartsa a fűrészlapokat élesen és tisztán. A megfelelően karbantartott szalagfűrészlapok kevésbé hajlamosak megakadni, és könnyebben ellenőrizhetők.
• Tisztítás és kenés. A fűrészgép tisztításához csak szappant és nedves ruhát használjon.

Sok háztartási tisztítószer káros a fűrészgép műanyag és gumi alkatrészeire.

• Csak a gyártó által a modellhez ajánlott tartozékokat használjon. A más fűrészgéphez alkalmas tartozékok a fűrészgépen való használat során sérülésveszélyt okozhatnak.
• A gépet mindig úgy üzemeltesse, hogy minden biztonsági berendezés és védőberendezés a helyén és működőképes állapotban van. NE módosítsa vagy változtassa meg a biztonsági berendezéseket. NE működtesse a gépet, ha bármely biztonsági eszköz vagy védőberendezés hiányzik vagy nem működik.
• Soha ne hagyja a fűrészgépet felügyelet nélkül.
• A tekercselt pengék jelentős erővel és kiszámíthatatlanul, bármely irányban szét tudnak rugózni. A feltekert pengéket, beleértve a dobozokba csomagoltakat is, mindig a legnagyobb óvatossággal kezelje.
• Soha ne használja a berendezést fűrészárun kívül más vágásra, illetve a jelen kézikönyvben leírtak szerinti fűrészelésen kívül más célra.

INDÍTÁSI ELJÁRÁS - A BERENDEZÉS MÚKÖDÉSE

1. Viseljen nagy teherbírású munkakesztyűt, ANSI által jóváhagyott védőszemüveget a teljes arcvédő mögött, acélbetétes bakancsot és porvédő maszkot.
2. Csak segítséggel működtesse.
3. Győződjön meg arról, hogy a vezetőblokkok feszesek és a pálya vízszintes.
4. Töltse meg a kenőtartályt tiszta vízzel és mosogatószerrel.
5. Indítsa be és működtesse a motort.
6. A feldolgozandó faanyagról vágja le az ágakat.
7. FIGYELMEZTETÉS: A halál vagy súlyos sérülés elkerülése érdekében ne vágjon olyan faanyagot, amelyben idegen tárgyak vannak, például szögek, fémdarabok stb.
8. Helyezze a vágandó faanyagot a támaszokra.

9. FIGYELMEZTETÉS: A kezelőnek és a segédszemélyzetnek távol kell maradnia a penge elejétől és hátuljától, amikor a motor be van kapcsolva.

10. A fűrészfejet lassan mozgassa a fűrészpálya mentén és a fűrészáru felé, hogy elvégezze a vágást.

11. Vágja le a rönk lekerekített oldalát.
12. Ha a rönk négyzetre van vágva, a deszkák vagy oszlopok egyedi specifikációkra vághatók.

ÁLTALÁNOS KARBANTARTÁSI INFORMÁCIÓK

A megfelelő és rutinszerű karbantartás kritikus fontosságú a kezelő biztonsága, a jó marási teljesítmény elérése

eredmények és a befektetés élettartamának meghosszabbítása.

1. Szalagkerékcsapágy --- Használat előtt ellenőrizni kell, hogy ne kopjanak el. A csapágyak tömítettek, és nem kell öket zsírozni.
2. Pengevezető csapágy --- Használat előtt ellenőrizze, hogy a csapágyházban nincsenek-e túlzott barázdák vagy karcolások. Szükség esetén cserélje ki.
3. Pengehúzás --- Száraz állapotban vagy szükség szerint kenje meg a "T" fogantyú feszítőszálának menetét. Használjon többcélú, extrém nyomású zsírt.
4. Rönkcsavarok --- Gyakran zsírozza.
5. Ékszíjak --- Rendszeresen ellenőrizze a hajtó- és a vezérműszíj állapotát és kopását. Ügyeljen arra, hogy a penge ne üljön fel a szalagkerékre.
6. Hajtószíj --- Rendszeresen ellenőrizze a hajtószíj feszességét. Legfeljebb 1/2" (12,5 mm) eltérésnek kell lennie.
7. Fűrészfej reteszelő bütykös fogantyúk --- 30 naponta vagy szükség szerint zsírozza a szerelvényt.
8. Fűrészfej függőleges oszlopok --- Használat előtt fújja be az oszlopokat szilikon spray kenőanyaggal, mint például a 3-in-1 vagy a Jig-A-Loo.
9. Szalagkerék-védők --- Rendszeresen távolítsa el a szalagkerék-védőkben összegyült fűrészport.
10. Kenőtartály --- Csak víz/mosószer keverékkel töltse fel (egy-két kupakkal), vagy téli hónapokban használjon szélvédőmosó folyadékot. Ne hagyja a kenőanyagot a tartályban, ha a hőmérséklet 0 °C alá csökken.
11. Lapátkenőanyag --- Soha ne használjon dízelüzemanyagot vagy kerozint lapátkenőanyagként. Ezek az anyagok a szíjak idő előtti elhasználódásához és a fűrészelés gyenge teljesítményéhez vezetnek. Téli üzemmódban a vizes kenőanyagot cserélje le szélvédőmosó folyadékra.
12. Fűrészfej emelőkábelek --- Rendszeresen ellenőrizze a kábeleket a műveletek előtt, alatt és után, hogy nem kopnak-e el vagy nem görbülnek-e meg. Győződjön meg arról, hogy a kábelek tökéletes állapotban vannak. A kábel tekercselt részét gyakran olajozza be a korai kopás megelőzése érdekében. Szükség szerint cserélje ki új kábelekre.

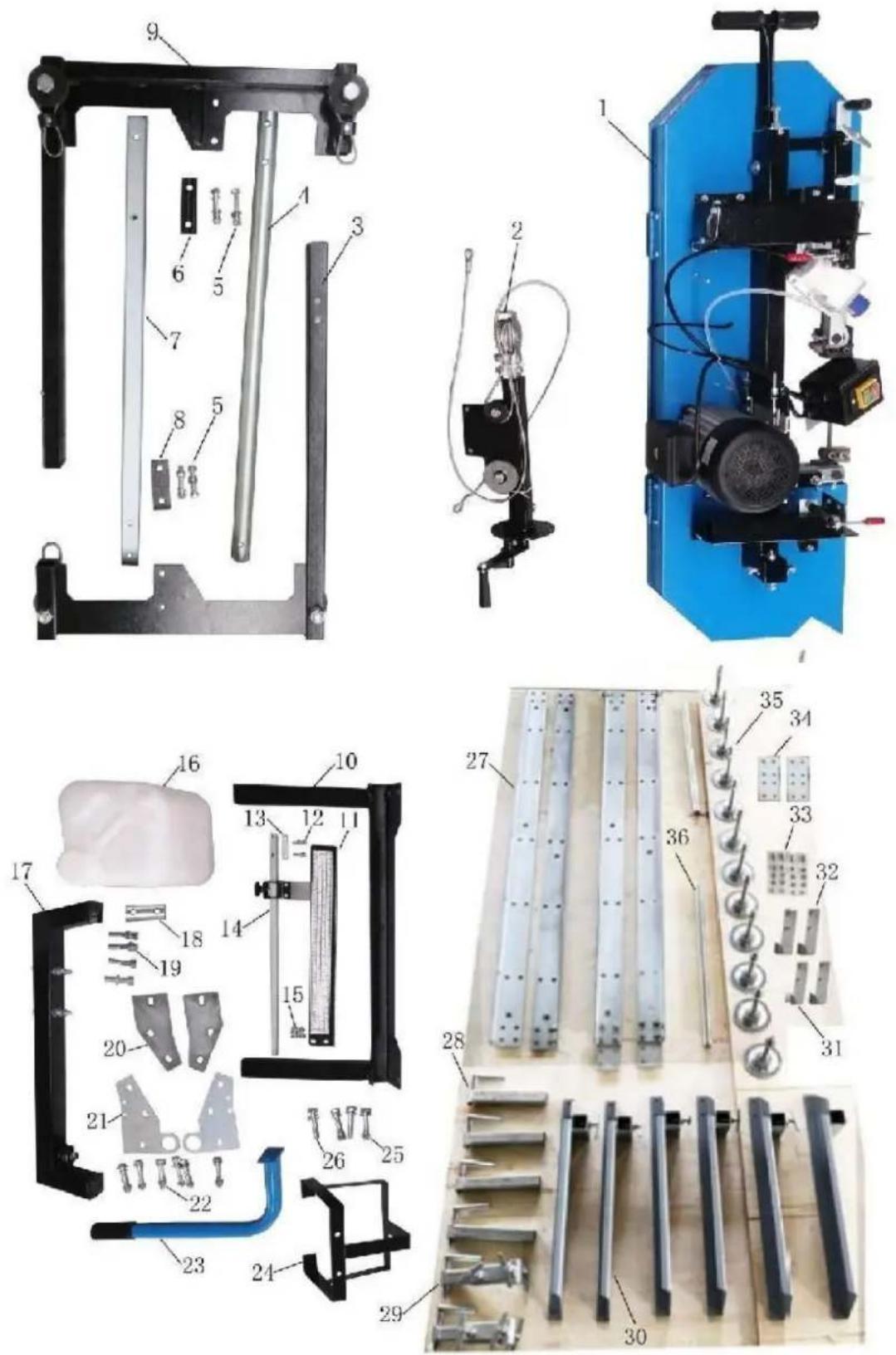

FÜRÉSZMALOM ÖSSZESZERELÉSE ALKATRÉSZELLENÓRZÉS

A. Vegye ki az összes alkatrészt a szállítóládából, és fektesse ki őket.

B. Ellenőrizze az összes alkatrészt a fúvóalkatrész-lista szerint.

NEM.	PARAMÉTER	Mennyiség.	NEM.	PARAMÉTER	Mennyiség.
1	FÜRÉSZFEJ	1	19	M10X55 csavarM10X55 alátét10mmRugós alátét 10mm	444
2	ACÉL KÖTÉLTARTÓKOMPLETT	1	20	FÜGGÖLEVEG B	2
3	BAL OLDALIFÜGGÖLEGES KERET	1	21	FÜGGÖLEVEG A	2
4	KÖRÖS TÁMOGATÁS	1	22	MerevcsavarM10X70 alátét10mm rugós alátét10mmM10-ES CSAVAR	61266
5	M12X70 csavarM12X70 alátét 12mmrugós alátét 12mmM12-ES CSAVARANYA	4444	23	PUSH-PULL FOGANTYÚ	1
6	TÁMOGATÓLAP C	1	24	TARTÁLYTARTÓ OSZLOP ATARTÁLYHOZ	1
7	SQUARE POST	1	25	MerevcsavarM10X65 alátét10mm rugós alátét10mmM10-ES CSAVARANYA	2422
8	TÁMOGATÓLAP B	1	26	M10X65 csavarM10X65 alátét10mmRugós alátét 10mm	222
9	JOBB OLDALIFÜGGÖLEGES KERET	1	27	VEZETŐSÍN	4
10	ERŐSÍTSE MEG AKONZOLT	1	28	RÖGZÍTETT BILINCS ASM	4
11	SKÁLA KONZOL(SKÁLÁVAL)	1	29	MOZGATHATÓ BILINCS ASM	2
12	M6X25 CSAVAR6 mm-es alátét	22	30	CROSS ARM ASM	6
13	TÁMOGATÓBLOKK	1	31	STOPPER NO.1	2
14	POINTER COMPLETE	1	32	STOPPER NO.2	2
15	M8X16 csavar M8X16alátét 8mmM8-AS CSAVARANYA	222	33	M10X25HATLAPOSCSAVAR M10HATLAPOSANYA M10HATLAPOSCSAVARM12X2512 mm-es alátét	484844
16	HÜTŐFOLYADÉKTARTÁLY MŰANYAGCSŐVEL	1	34	FÜGGÖLEVÉL	2
17	KÖZÖS KONZOL CSAVAROKKAL	1	35	TALPBETÉT ANYÁVAL ÉS ALÁTÉTTEL	12
18	TÁMOGATÓLAP A	1	36	TOLÓBÁR	2

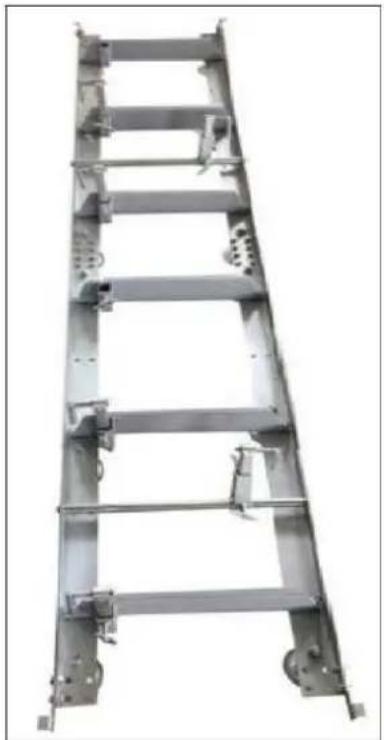

SÍNEK ÖSSZESZERELÉSE

Szerelje össze a sínrendszert, és lazán rögzítse a mellékelt anyákkal és csavarokkal. Fontos, hogy ebben a szakaszban ne húzza meg teljesen a csavarokat. Ez a fej összeszerelése és a pályán való gördítése után történik. Ideális, ha a síneket szilárd és vízszintes talapzaton szereli össze, amely legalább 4" magasságban van a talajtól - Javasoljuk, hogy a kiegyenlítő lábakat talpfákhoz rögzítse, amelyeket a használati útmutatóban később tárgyalunk. Ez lehetővé teszi a fűrészpor könnyű eltávolítását a sínek alól, a rönktartók magasságának beállítását és a sínek könnyebb kiegyenlítését.

Rögzítse a sínkereszt tartókat az "L" csatornához a mellékelt anyákkal és csavarokkal. Az illesztőlemezt a varrásnál használják a két rész összekötésére (a jobb felső képen látható). Ügyeljen arra, hogy ebben a szakaszban csak kézzel húzza meg. A csavarokat akkor kell teljesen meghúzni, ha a fejegység szabadon gördül a síneken, és biztosítja a megfelelő nyomtávot.

Szerelje össze a kocsi megállókat a sínek végein (összesen 4 megálló), és húzza meg.

RÖNK KUTYA ÉS TÁMASZOK

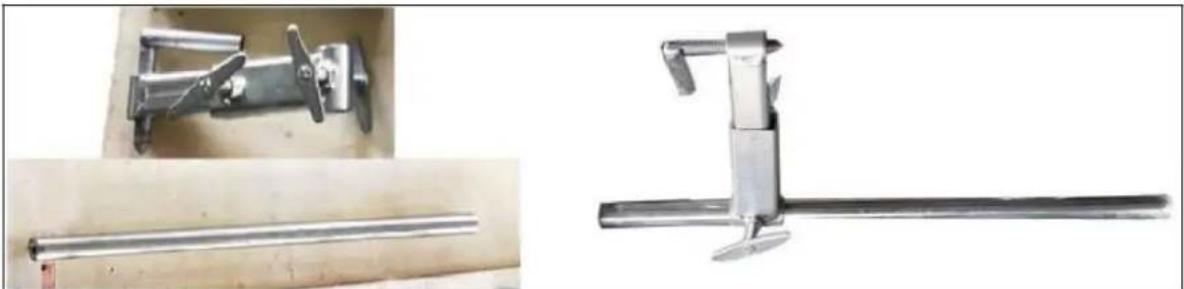

Szerelje össze a rönkszerszám darabjait az alábbi ábrán látható módon, és használjon vízálló zsírt a menetes fogantyún és a "T" fogantyún. A szerelvényt a mellékelt anyák és csavarok segítségével rögzítse a sínhez, és húzza meg.

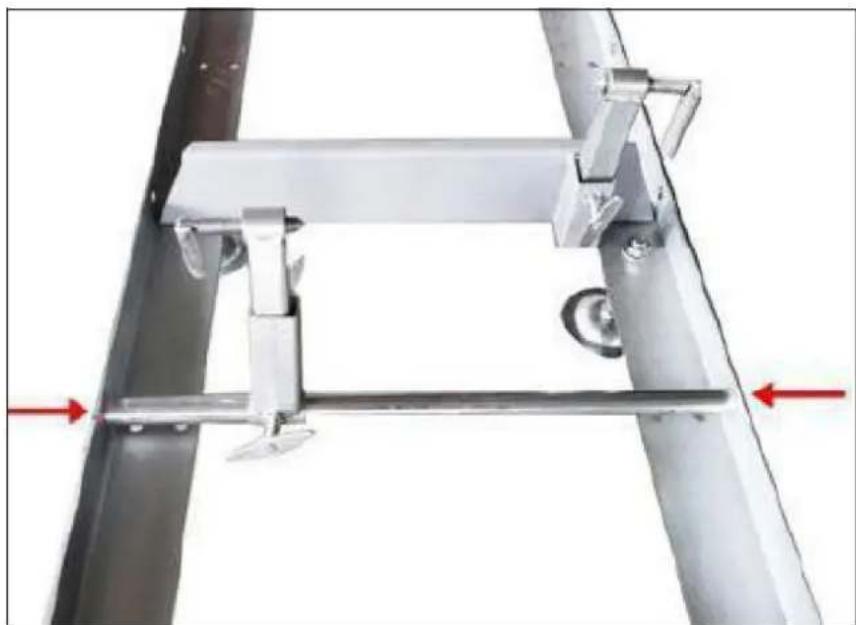

Rögzítse a rönkfutó szerelvényt a lenti ábrán látható módon a mellékelt 2 csavarral és alátétekkel. Vegye figyelembe, hogy a pálya mentén különböző helyeken lehet ezt a szerelvényt csavarozni. Attól függően, hogy hány sínszakaszt használ, válassza ki a rönk rögzítő pozícióját, amely a rönköt szilárdan rögzíti a rönktartókhoz.

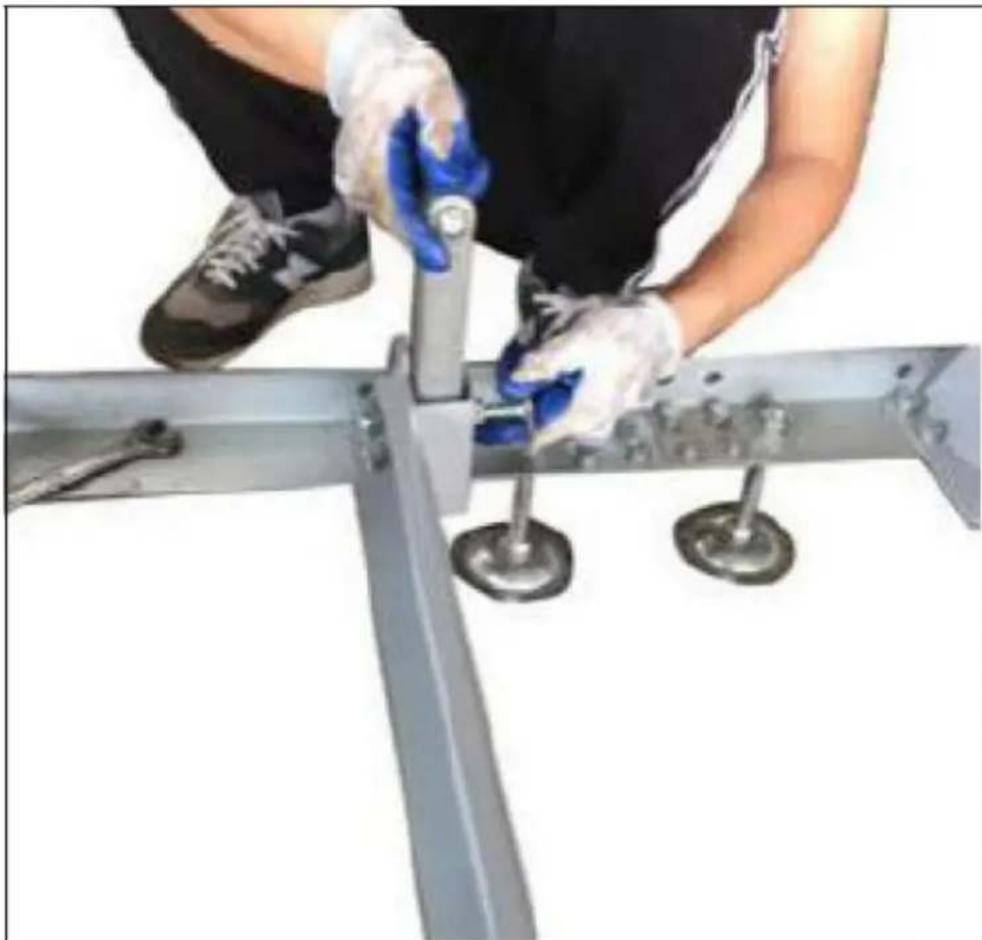

Helyezze a rönktartókat a sínkereszttartókba, és rögzítse a "T" fogantyúkkal. A "T" fogantyú menetét vízálló zsírral kell bekenni.

A keresztkart a síneken azonos szintre kell helyezni.

Megjegyzés:

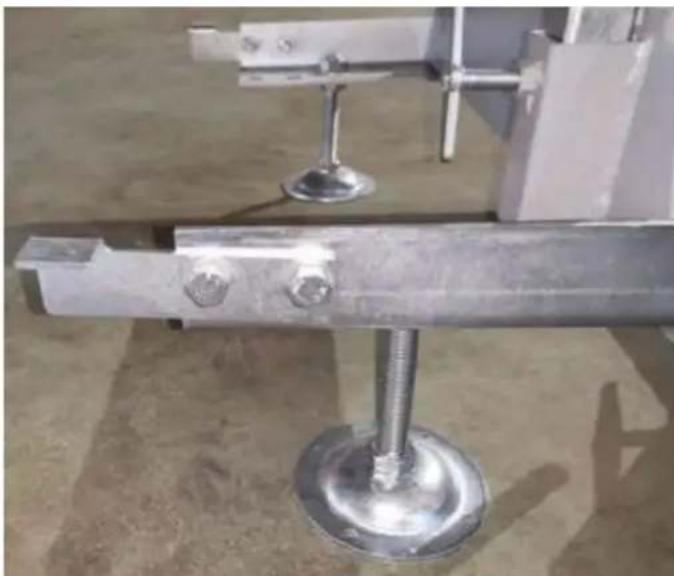

Ha a talaj nem kemény padló és nem vízszintes, akkor a sín alá helyezhet néhány fadarabot.

Javasoljuk, hogy a kiegyenlítő lábakat a malom kiegyenlítése után csavarozza fel a talpfákra. Ezért mielőtt a malmot a talpfákhoz csavarozná, ajánlott a malom mindkét oldalán egy-egy zsinórvonalat lefuttatni, hogy megbizonyosodjon arról, hogy a vágány egyenes és vízszintes.

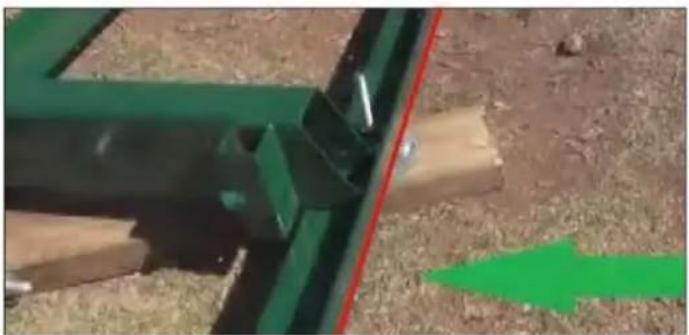

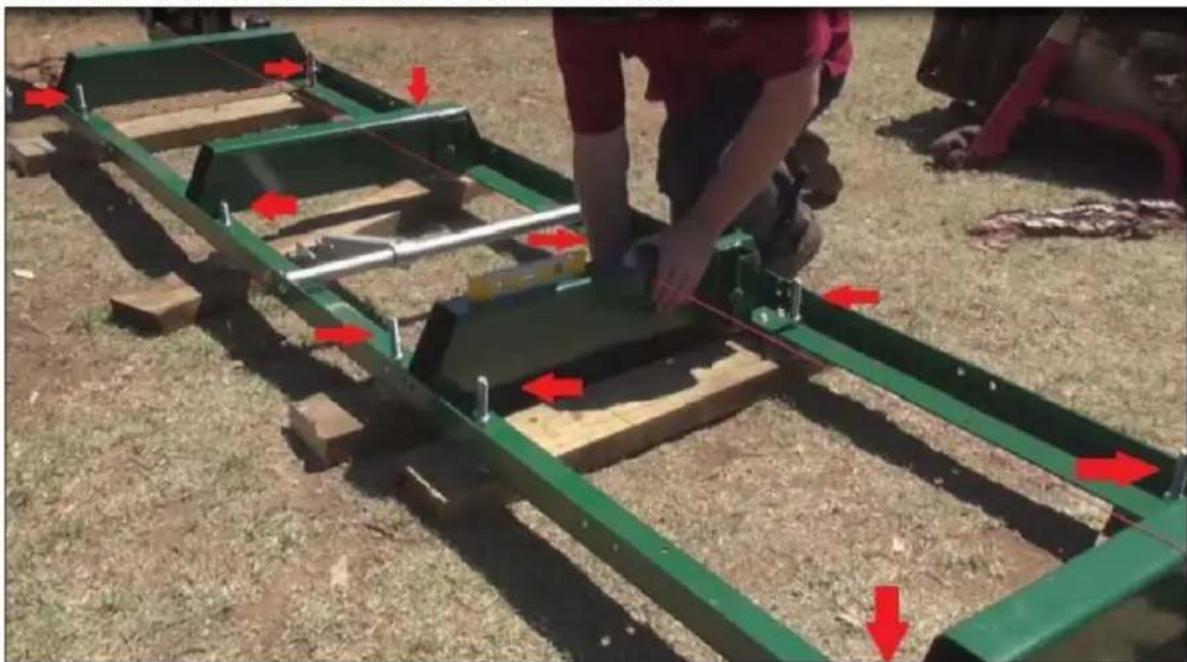

A piros nyilak jelzik a kiegyenlítő lábak helyét. Minden 1,5 méteres pályán hat darab van, összesen 12 darab a gépen. A köztes ágyakon a kiegyenlítő lábak váltakoznak. Javasoljuk, hogy a malom kiegyenlítő lábait a fenti ábrának megfelelően balról jobbra futó talpfákra helyezze. Meg kell győződnie arról, hogy a priccsek is vízszintesek. Ehhez egy vízmértéket kell használni, amely balról jobbra halad az egyes ágyak tetején, és egy zsinórvonalat is kell használni a pálya hosszában. A zsinórvonalnak kb. 10 mm-rel a bunkerek fölött kell lennie.

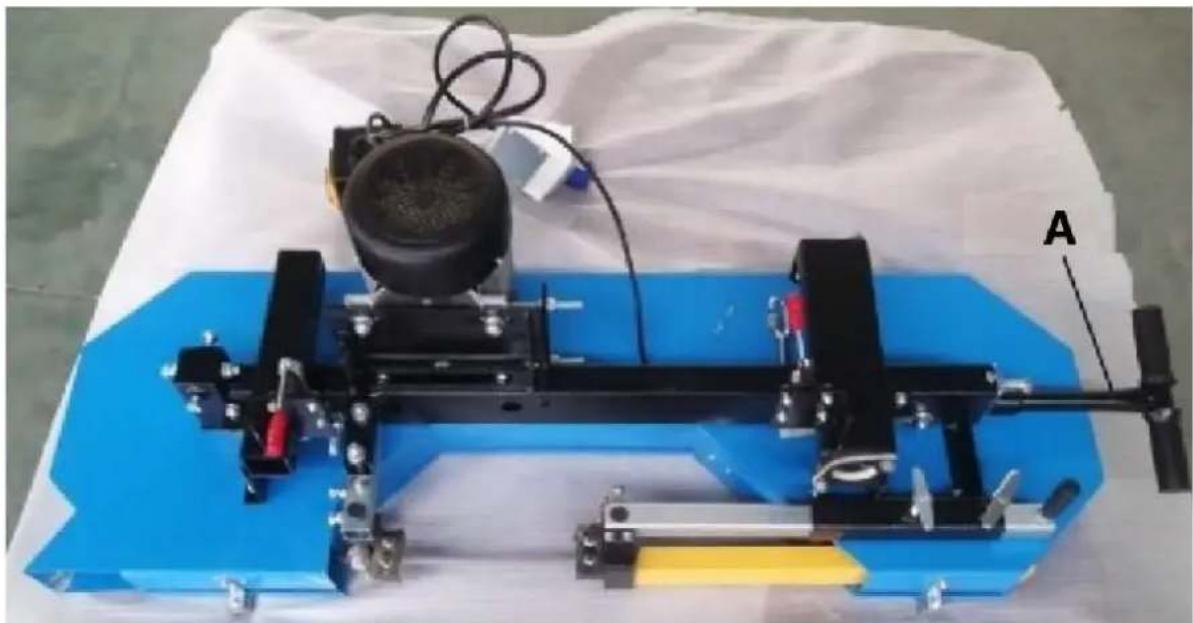

Helyezzen egy mozgótakarót a szállítási raklapra, amelyhez a fűrészládát rögzítették. A takaró megakadályozza, hogy a pengevédő burkolatok megkarcolódjanak. Legalább két ember vagy egy mechanikus előnyös rendszer segítségével vegye ki a fejegységet a fűrészgép ládájából, és tegye arccal lefelé a takaróra. A fejegység nagyon nehéz, a megfelelő technikát kell alkalmazni, hogy elkerüljük a

sérülés vagy kár.

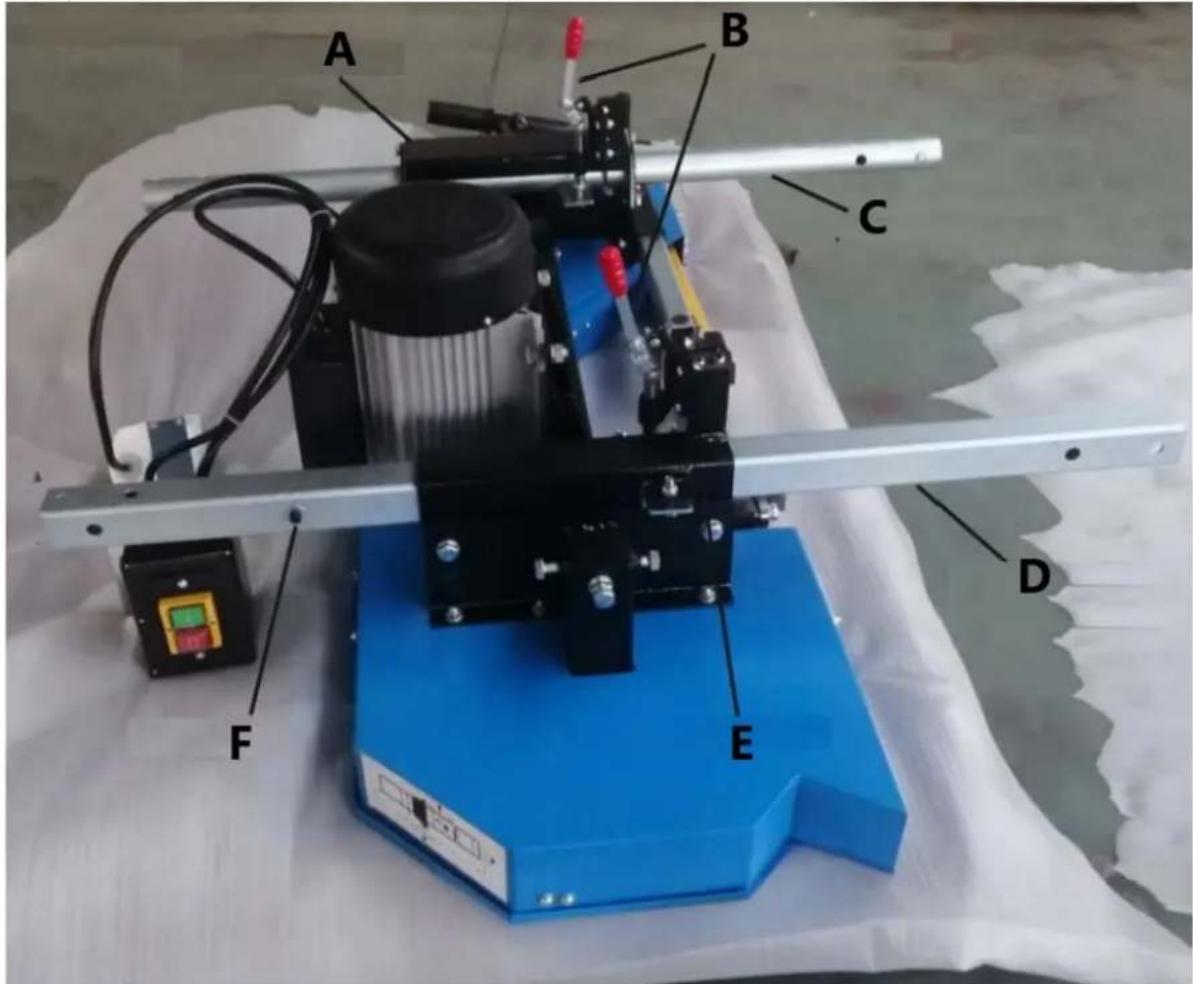

Keresse meg a négyzetes és kerek oszlopokat, és helyezze be a kerek oszlopot a csúszócsőbe a pengefeszítő rendszer közelében, és helyezze be a négyzetes oszlopot a másik oldalon lévő csúszócsőbe, és rögzítse a két függőleges oszlopot a reteszelő fogantyúval. Figyelem a négyzet alakú oszlopon lévő ütközőcsavarra.

A B C D E F

A - Csúszócső

B - Rögzítő fogantyú

C - Kerek oszlop

D - Négyzet alakú oszlop

E - Csúszócső

F - Megállító csavar

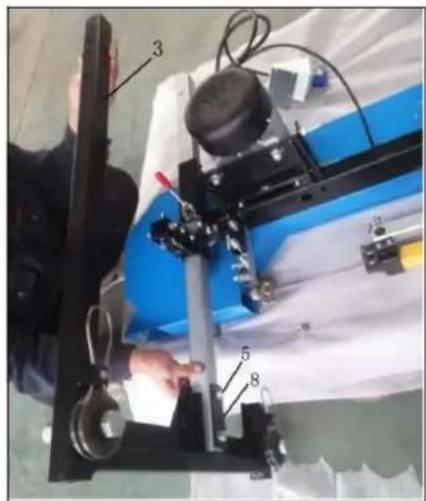

Csatlakoztassa a bal oldali függőleges keretet (3) a négyzetes oszlophoz a csavarok (5) és a B térlemez (8) segítségével. Ezután csatlakoztassa a jobb oldali függőleges keretet (9) a kerek oszlophoz csavarokkal (5) és a C térlemezzel (6).

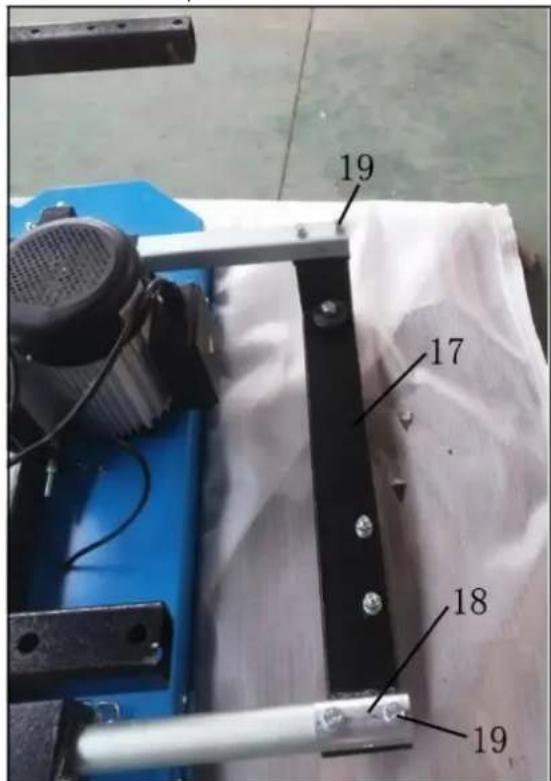

Csatlakoztassa a közös konzolt (17) a négyzetes oszlophoz és a kerek oszlophoz a csavarokkal (19) és az A térlemezzel (18). Lazítsa meg a csavarokat és anyákat a közös konzolon, és rögzítse az acél kötéltartót a képen látható módon.

19 17 18 19

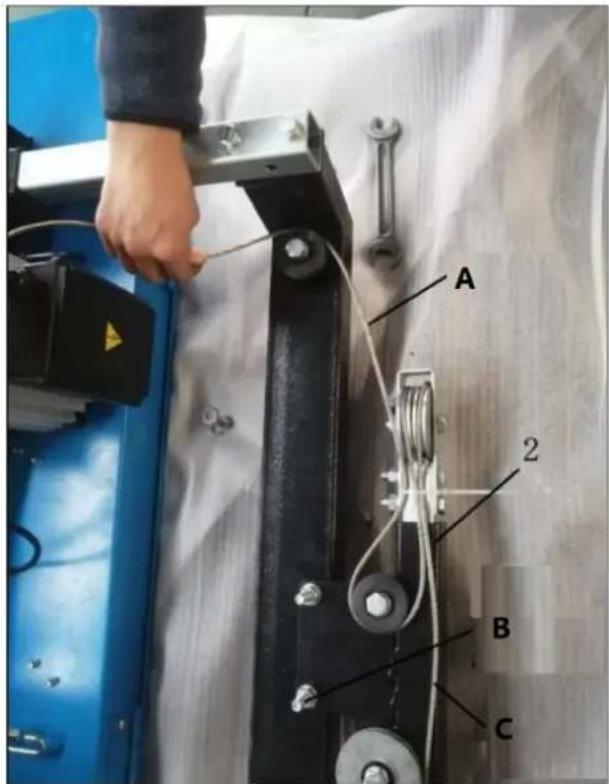

A 2 B C

A - Kötél -1

B - Csavarok és anyák

C - Kötél-2

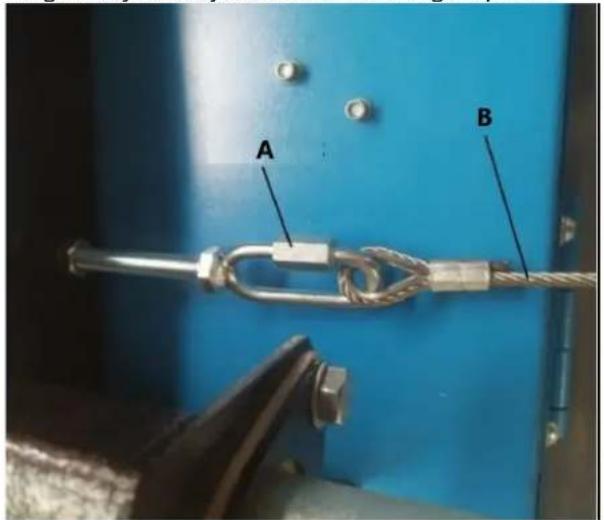

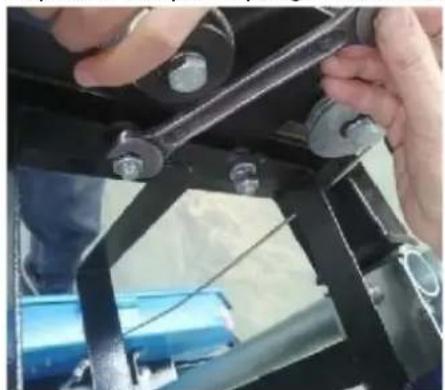

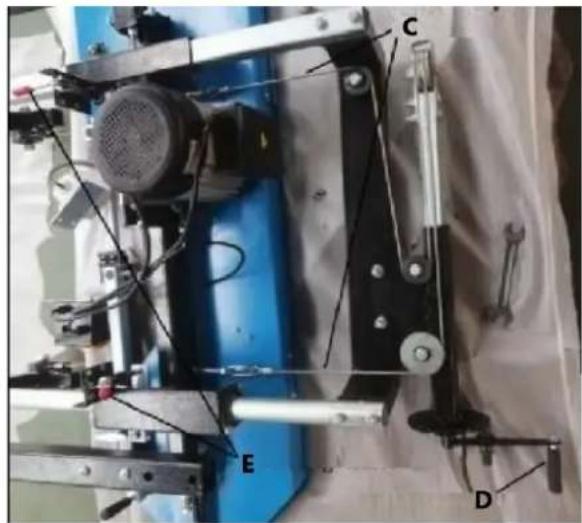

Lazítsa meg a gépfejen lévő láncanyát, engedje át az acélkötelet a csigán, rögzítse az acélkötél két végét a tartókhoz, húzza meg a láncanyát. Lengesse meg az emelőfogantyút, hogy az acélkötél megfeszüljön. Zárja be a reteszelő fogantyúkat.

A B

E - Rögzítő fogantyú

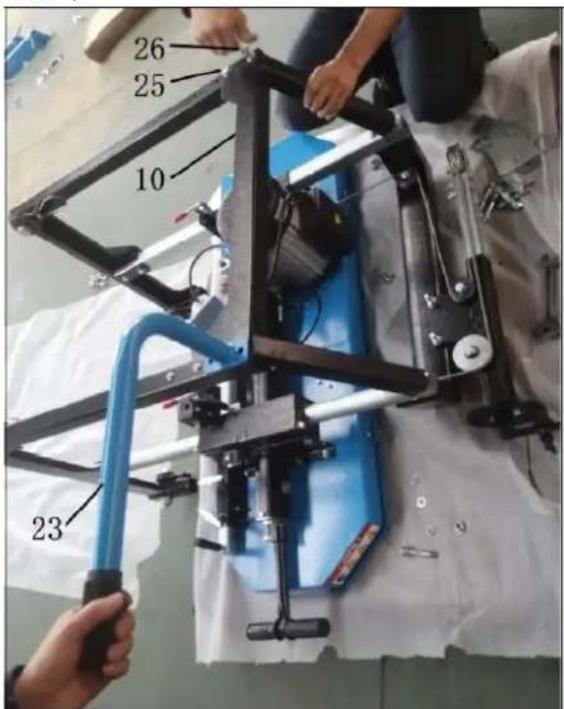

Csatlakoztassa az erősítő konzolt (10) és a tolófogantyút (23) a mellékelt alkatrészekkel (25, 26, 20, 21, 22).

26 25 10 23

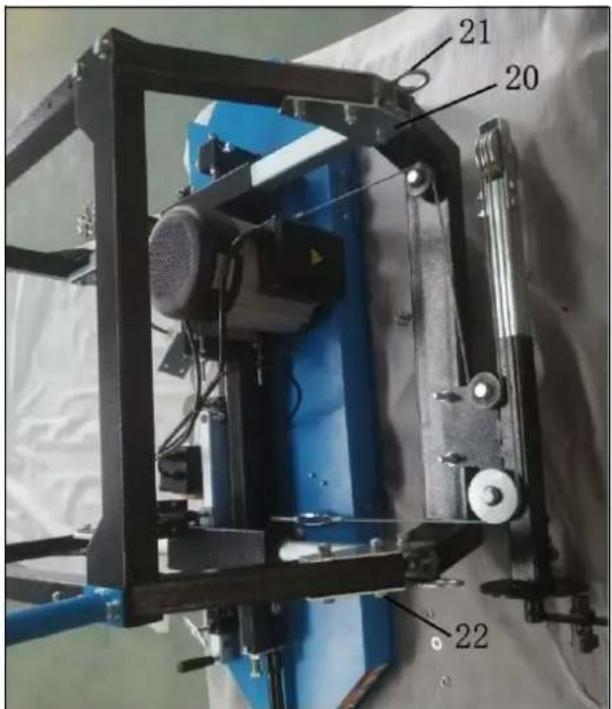

21 20 22

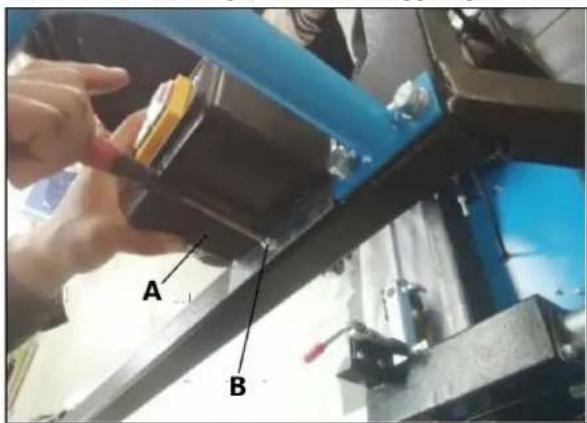

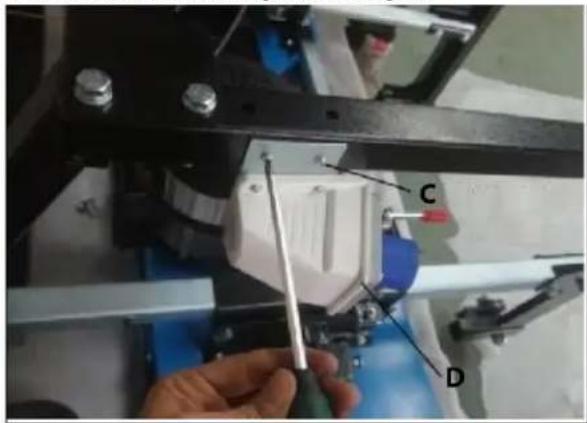

Lazítsa meg a két panellakásfejes csavart, és szerelje fel a hálózati kapcsolót a jobb oldali függőleges keretre. Lazítsa meg a bal oldali függőleges kereten lévő két csavart, és rögzítse a dugót.

A B

A - Tápkapcsoló
B, C - Pan head csavar
D - dugó.

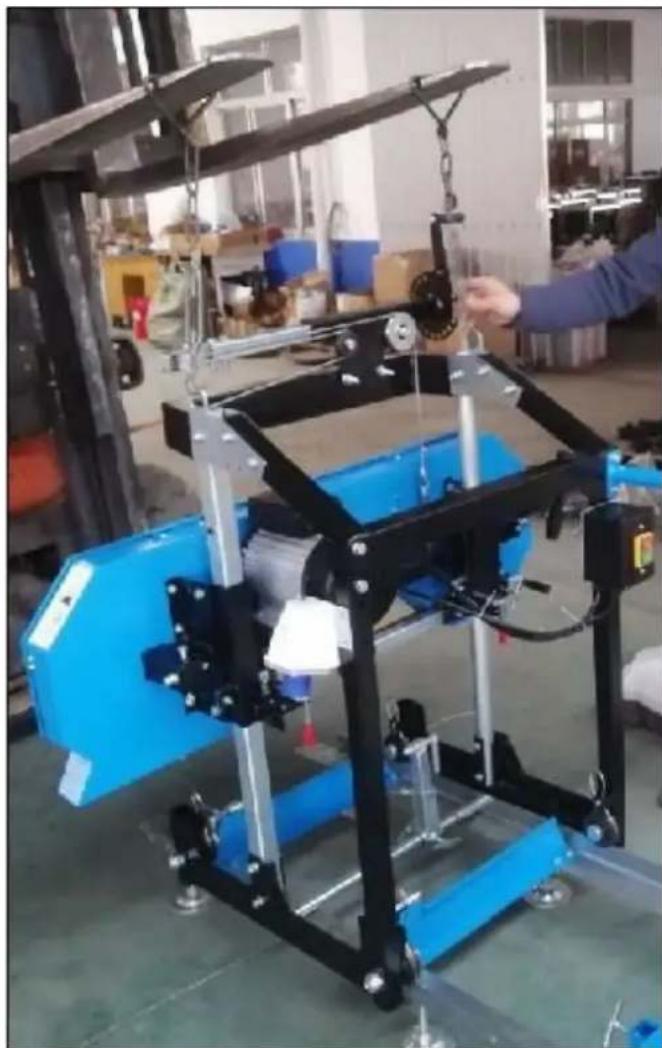

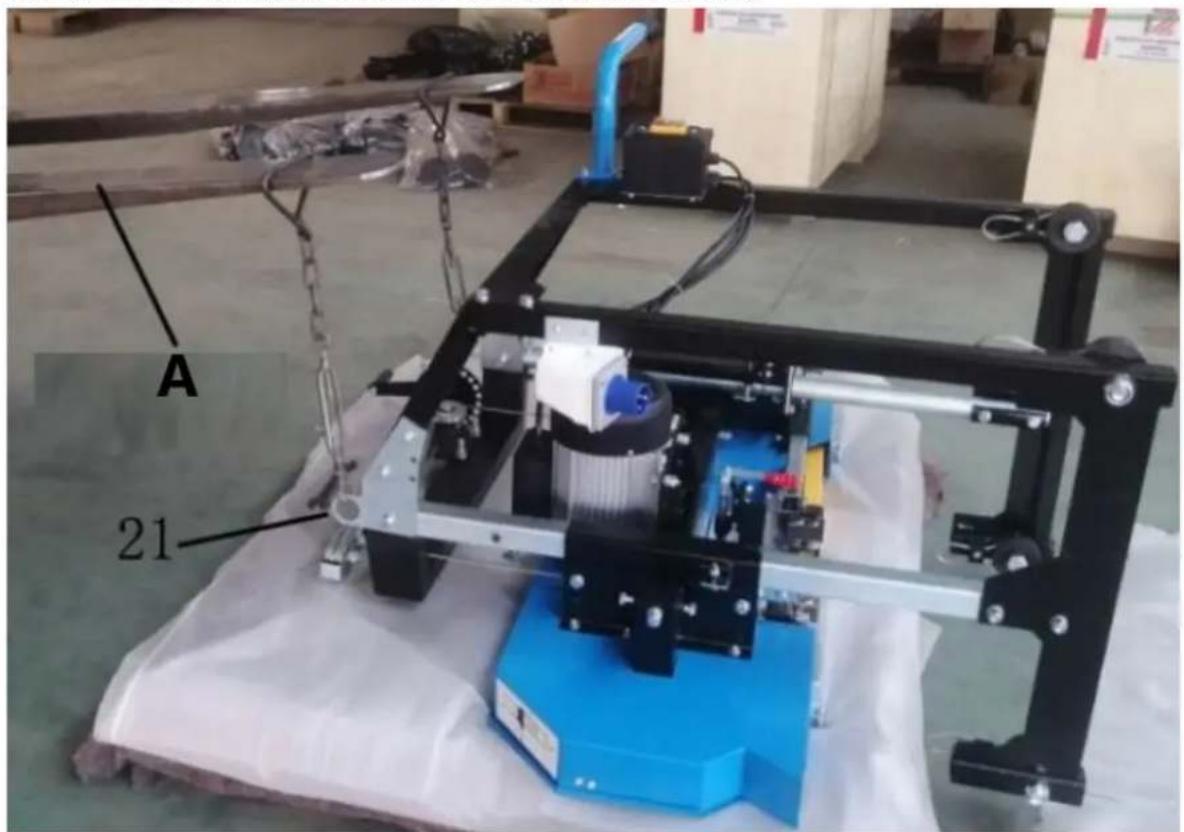

A raklapon lévő kocsi összeszerelése után emelje fel a gépkocsit targoncával, hogy felálljon, és helyezze a pályarendszerre, biztosítsa, hogy a négy kerék hornyai jól illeszkedjenek a pálya sínjeihez, és simán mozogjanak a pályán. Ha nincs targonca a munkaterületen, legalább két emberre van szükség ahhoz, hogy a gépkocsit felállítsák és a pályára helyezzék.

A 21

A - Targonca

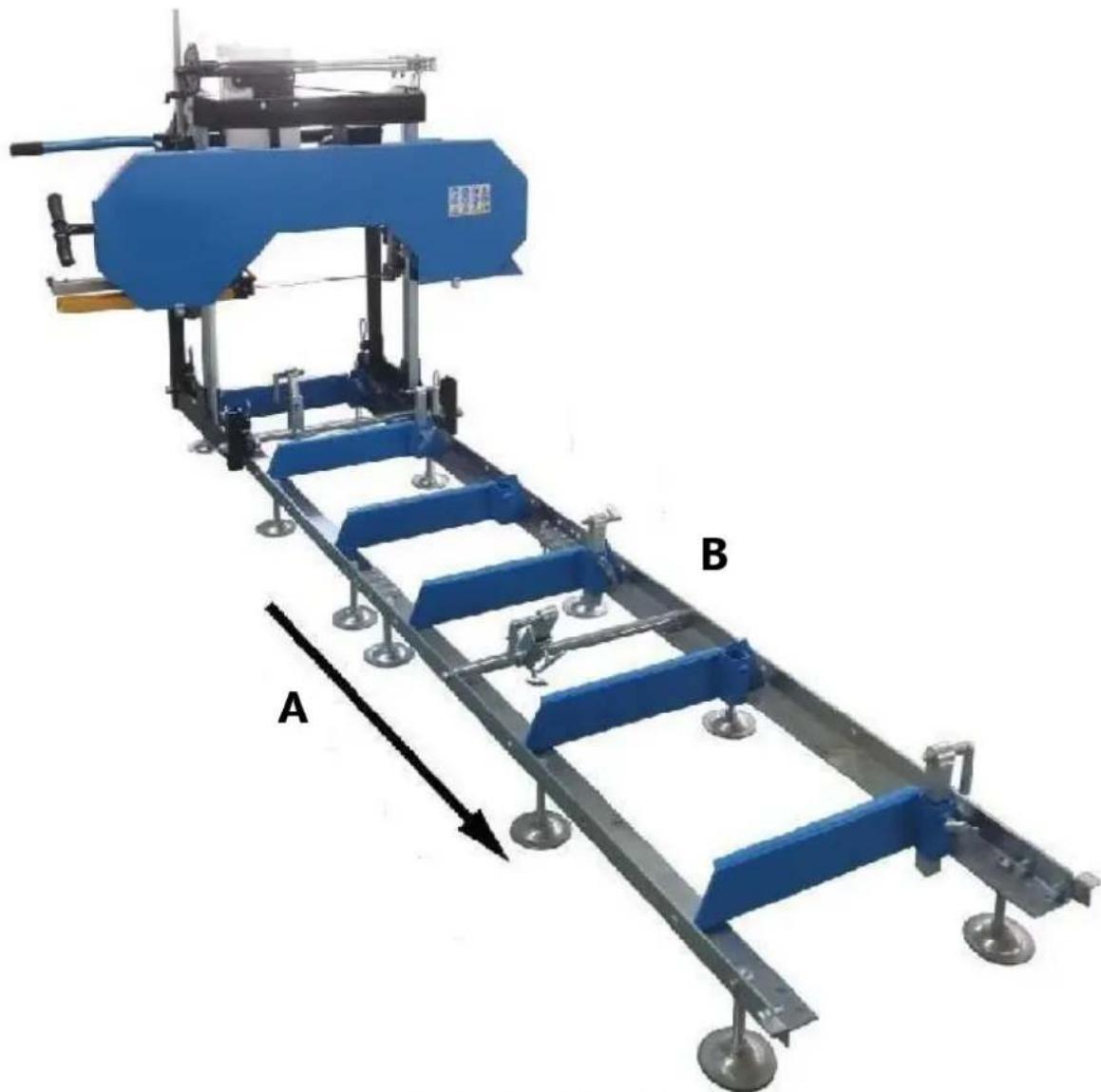

Tolja előre és hátra a gépkocsit a pályarendszeren, hogy a pálya szélessége lehetővé tegye a fűrészfej szabad mozgását. Ha a sínek kötődnek, akkor az "L" síneket távolabbra vagy közelebb kell állítani egymáshoz, hogy az egész sínrendszer mentén egységes szélességet érjen el. A kívánt szélesség elérése után az összes anyát és csavart meg lehet húzni a rönkfákhoz.

Szerelje össze a hűtőfolyadék-rendszert a közös konzol hátsó oldalán, vegye figyelembe, hogy két csavart rögzítő acél kötéltartót újra kell használni, először csak két anyát és alátétet kell levenni és felszerelni a tartály tartóoszlopát, majd meghúzni a két anyát, óvatosnak kell lennie az összeszerelés során. Ezután helyezze a műanyag tartályt a tartóoszlopba, végül csatlakoztassa a vízcsövet a folyadéktartályból a pengevezetőre szerelt spray-hez.

Megjegyzés: Javasoljuk, hogy adjon a tartályhoz egy kis mosogatószert, hogy segítsen a fa kenésében - két-három kupaknyi folyadékot.

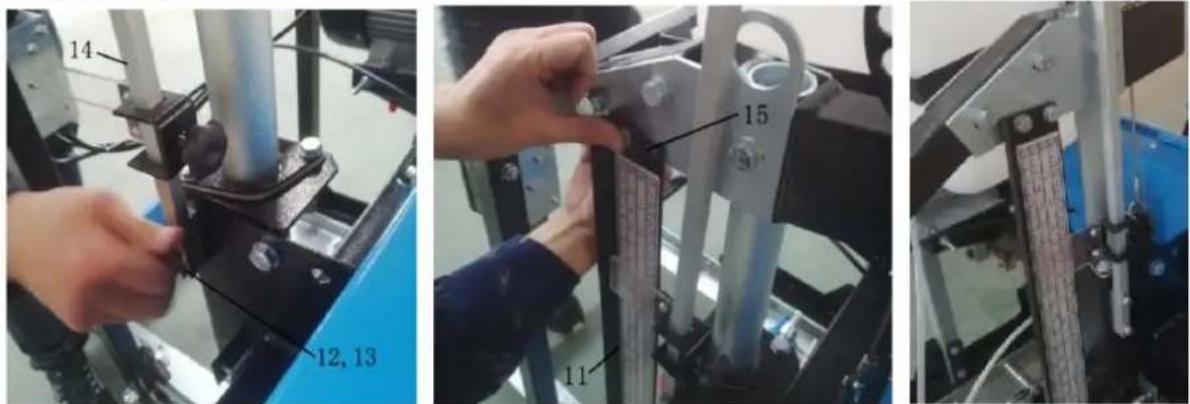

Keresse meg a komplett mutatót (14) és a skálatartót (11), rögzítse a komplett mutatót a fűrészfej csúszócsövének jobb oldalán, használja ezeket a mellékelt alkatrészeket (12, 13). A csavarok és anyák (15) segítségével rögzítse a mérlegtartót az A csatlakozólemez jobb oldalán. Végül húzza meg az összes csavart.

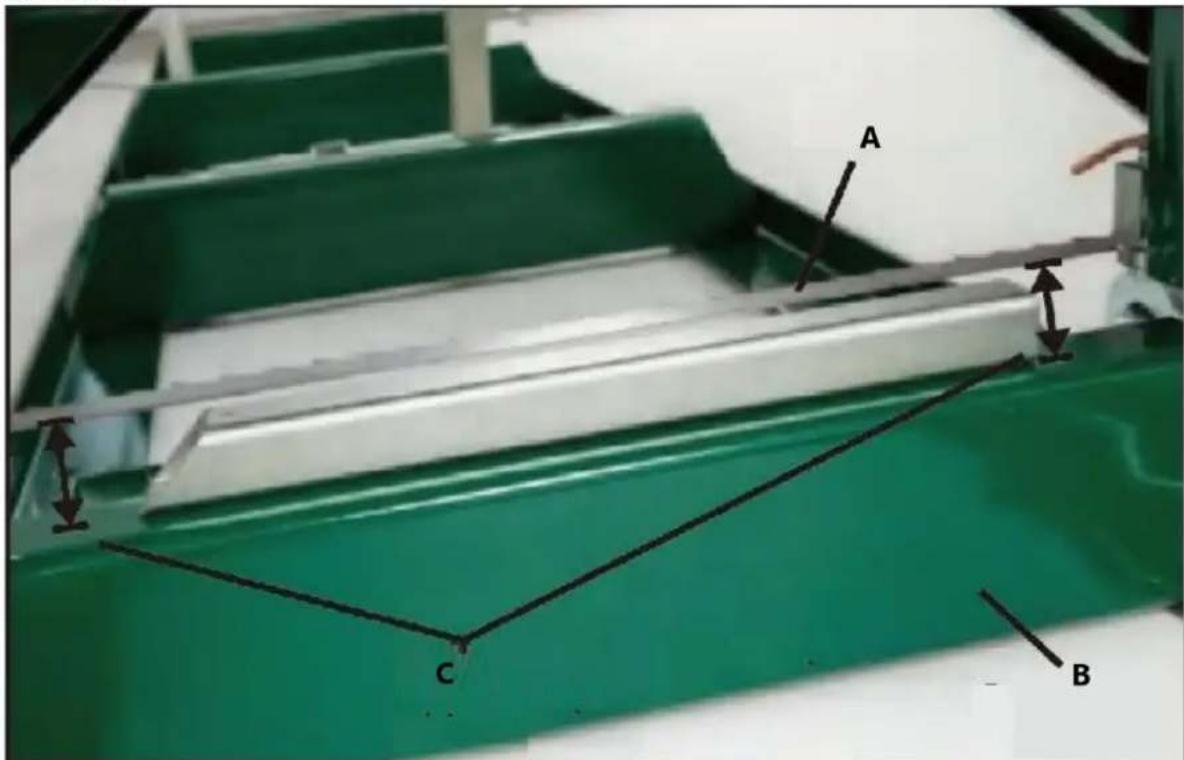

Mérőszalaggal mérje le a bal és a jobb oldalon a pengétől a keresztkar tetejéig. Ha nincs kéznél mérőszalag, akkor egy acélcsövet a keresztkar felső oldalára lehet helyezni, hogy mindkét oldalon ellenőrizni lehessen a távolságot. A távolságnak mindkét oldalon egyenlőnek kell lennie. Ha nem egyenlő, a fűrészfej bal vagy jobb oldali magassága az acélkötél feszességének beállításával állítható be, majd az emelőkar elforgatásával a fűrészfej enyhén fel-le mozoghat, hogy a két oldal egyensúlya megmaradjon. Végül a fűrészlap és a keresztkar felső felülete között jó párhuzamosságot kell kialakítani.

A C B

A - Fúrészlap

B - Keresztkar C - Ellenőrizze a távolságot két oldalon

A - A malom jobb oldala B - A malom bal oldala

Értesítés:

Mindig a fenti irányban vágjon. A rönkbilincsnek mindig a rönk jobb oldalán kell lennie, a rönktartóknak pedig mindig a bal oldalon. Ha nem ebben az irányban vág, akkor a rönk elszabadulhat, és akár sérülést vagy sérülést is okozhat.

Most, hogy fűrészgépét összeszerelte, kérjük, fusson végig a következő szakaszban található "Fűrészgép beállítási eljárások" című fejezeten. Ennek elmulasztása rossz fűrészelési teljesítményt, sérülést vagy sérülést okozhat.

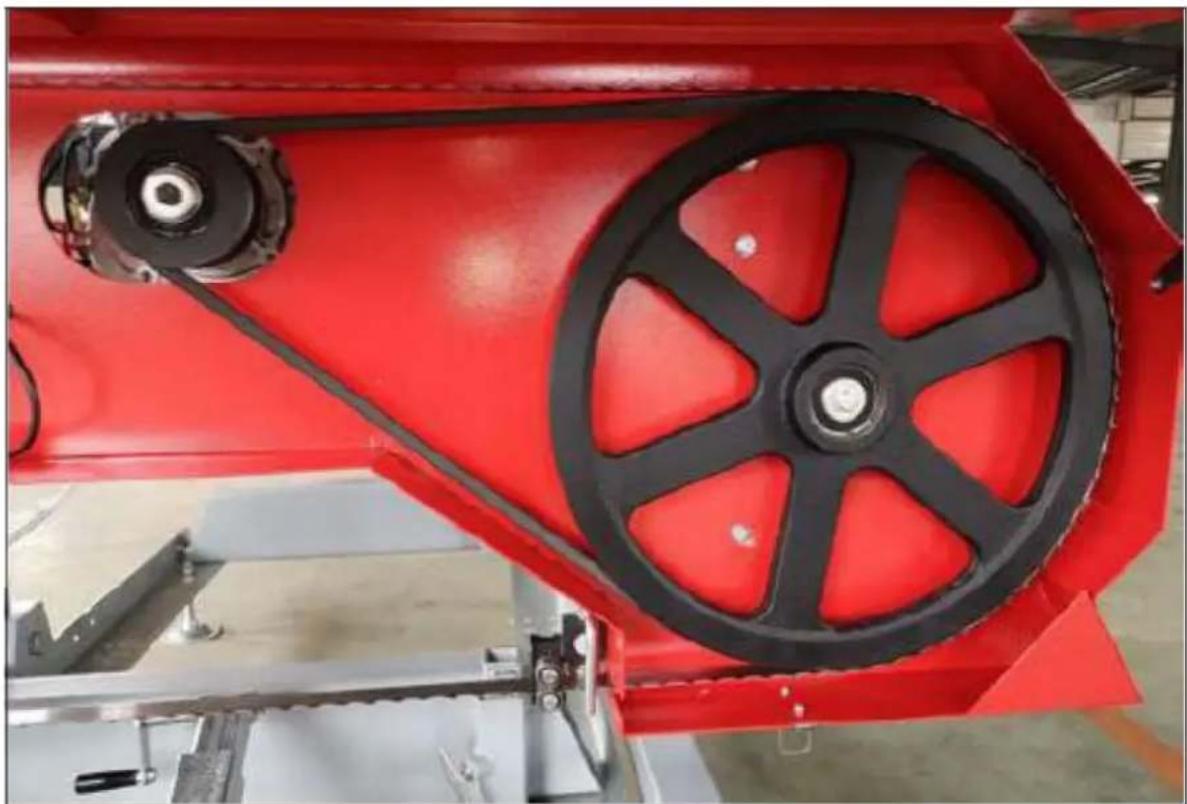

FÜRÉSZÜZEM BEÁLLÍTÁSI ELJÁRÁSOK ÖVFESZÍTÉS

Az ékszíj feszességének ellenőrzéséhez próbálja meg a kezével határozottan felfelé és lefelé terelni az ékszíjat. Ezeknek nem lehet több, mint 1/4" eltérés mindkét irányban (összesen 1/2"). Ha a szíj ennél jobban kitér, akkor az alábbiakban leírtak szerint kell meghúzni.

A hajtószíj cseréjéhez lazítsa meg a motort a motortartóhoz rögzítő négy csavart egy 16 mm-es csavarkulccsal.

Most, hogy a motor szabadon csúszik a motor rögzítőlemezén, forgassa el a vízszintes csapszeg 13 mm-es anyáját (A) az óramutató járásával ellentétes irányba, tolja a motort a csapszeg felé, és feszítse meg jobban a szíjat. Ezt a lépést fokozatosan végezze el, miközben ellenőrzi, hogy a szíj megfelelően elhajlik-e. Az is fontos, hogy a motor merőleges maradjon a meghajtószíjra. A túlzott meghúzás a motor elcsavarodását okozhatja a szerelőlemezen, ami szíjigazítási problémákat és idő előtti kopást eredményezhet. Ha beállította a kívánt szíjfeszességet, húzza meg a négy motorcsavart. Alternativ megoldásként, ha a meghajtószíj túl szoros, forgassa el a vízszintes csapszeg 13 mm-es anyáját (B) az óramutató járásával ellentétes irányba, és tolja el a motort a csapszegről.

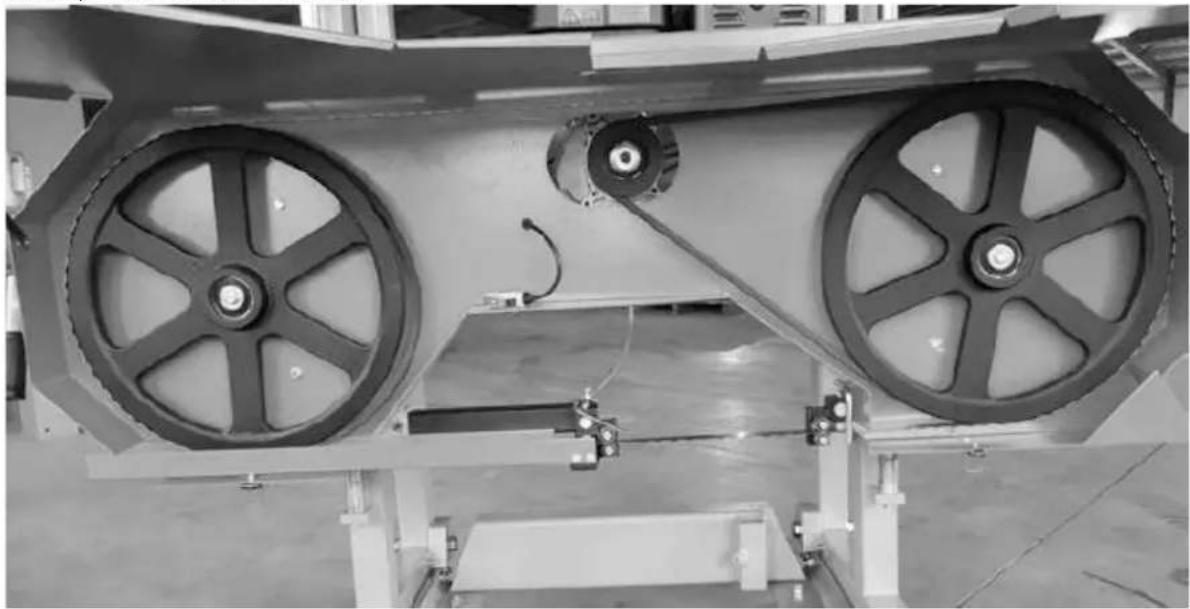

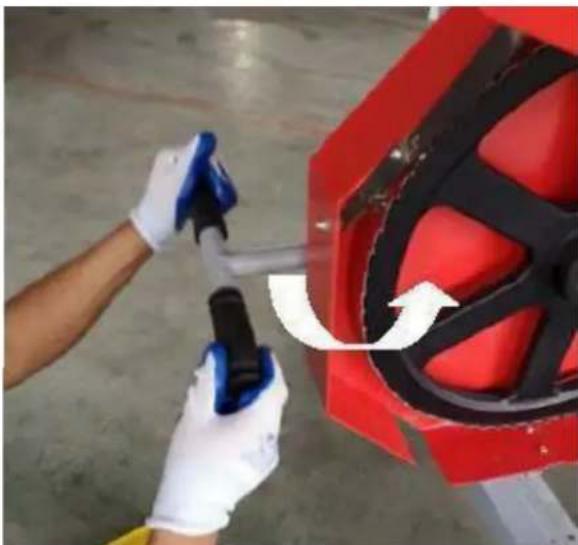

PENGEKERESÉS

Soha ne próbálkozzon az alábbi művelettel járó motor mellett. Biztonsági óvintézkedésként távolítsa el a gyújtógyertya dugóját. A pengékkel való munkavégzéshez kesztyűt és védőszemüveget is ajánlott viselni, mivel rendkívül élesek.

A - Hátrafelé
B - Előrefelé

A pengének mindkét oldalon azonos fog és a szalagkerék felületének távolságával kell futnia. Mérje meg a távolságot a penge fogának hegyétől a szalagkerék elülső felületéig mindkét oldalon. Ha bármelyik oldalon szükség van a beállításra, az alábbi lépések részletezik ezt az eljárást.

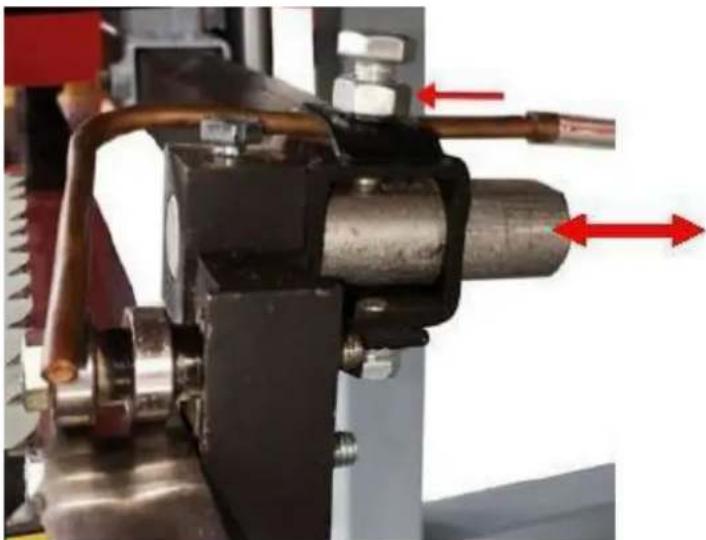

Lazítsa meg a pengevezető szerelvény csavarját egy 13 mm-es dugókulccsal. A kerek tengelynek most már szabadon hátrafelé kell csúsznia, és el kell tűnnie az útból. Végezze el ezt a lépést mindkét vezetőegységen. Ez biztosítja, hogy a vezetőcsapágy nem befolyásolja a penge követését a beállítás során.

Vegyen ki némi feszültséget a pengéből a "T" fogantyúnak az óramutató járásával ellentétes irányba történő elfordításával, a teljes feszítési pozícióból egy teljes fordulatot.

A jobb oldal beállítása

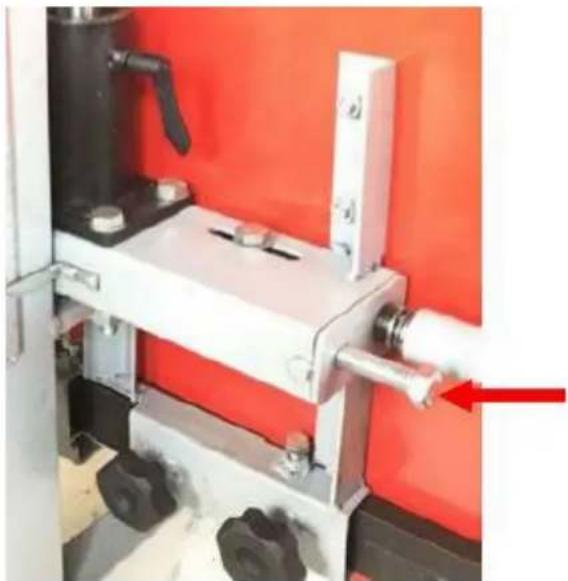

Lazítsa meg a nyomkövető beállítási csavart egy állítható csavarkulccsal. Az igazítócsavar most elforgatható a szalagkerék szögének megváltoztatásához és a penge követéséhez. Ha a pengét a szalagkeréknél hátrébb szeretné mozgatni, akkor ezt a csavart az óramutató járásával megegyező irányba kell elfordítani. A csavarnak az óramutató járásával ellentétes irányba történő elforgatásával a pengét a szalagkeréken előrébb lehet tolni.

A - Hátrafelé
B - Előrefelé

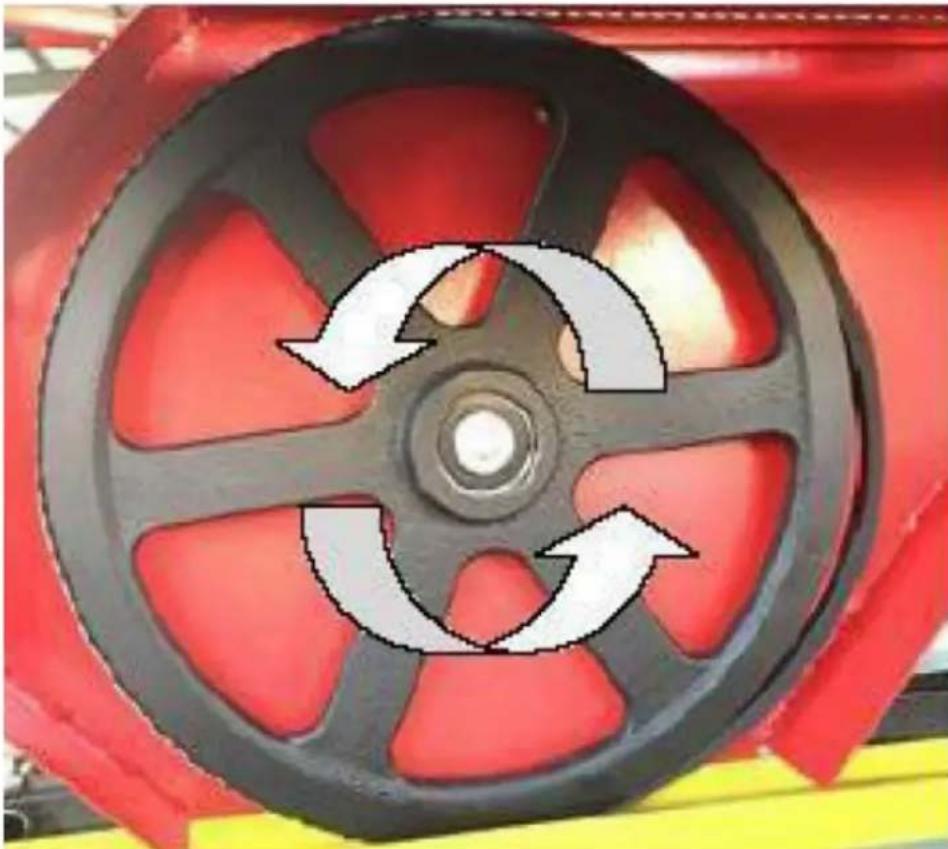

Kesztyűt viselve pörgesse meg a szalagkereket a kezével, és figyelje meg, hogyan változott a penge pályája. Mérje meg újra a távolságot, és szükség esetén ismételje meg a fenti lépést a további kompenzáláshoz.

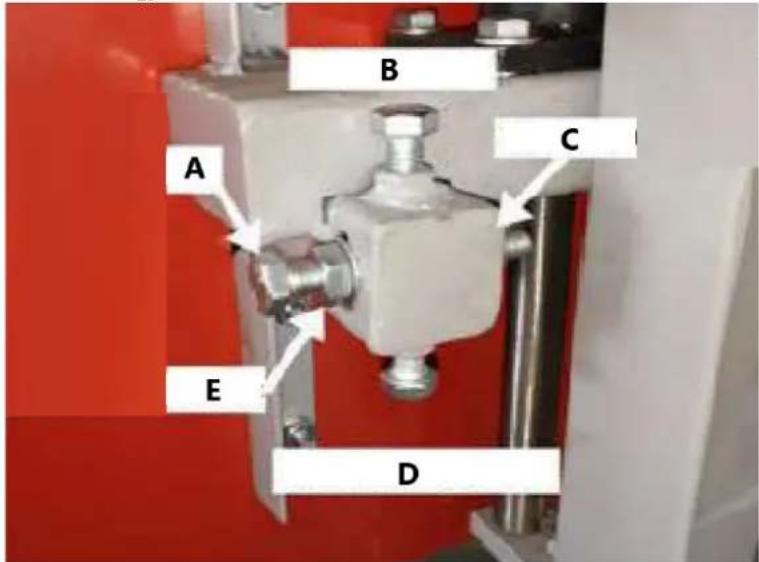

A bal oldal beállítása

A fűrészgép bal oldalának beállításához kezdje ismét azzal, hogy a "T" fogantyút az óramutató járásával ellentétes irányban egy fordulatot elforgatva leveszi a feszültséget a lapról. Egy 16 mm-es csavarkulcs segítségével lazítsa meg mindkét "függőleges csavart" 1/2 fordulatot. Ez elveszi a két csavar által okozott szorítóerőt a szalagkerék tengelyéről, és lehetővé teszi, hogy az a következő lépések során szabadon mozogjon.

A B C E D

A - Vízszintes csavar
B - Függöleges csavar
C - Vízszintes belső anya

D - Alsó függőleges csavar

E - Vízszintes külső anya

A penge előrehaladása

Egy 16 mm-es villáskulccsal tartsa a "vízszintes csavart" egy csavarkulccsal mozdulatlanul, és fordítsa el a "vízszintes belső anyát" az óramutató járásával ellentétes irányba 1/2 fordulatot. A "vízszintes csavart" továbbra is helyben tartva, fordítsa el a "vízszintes külső anyát" az óramutató járásával megegyező irányba 1/2 fordulatot. Ez most elmozdította a "vízszintes csavart" és a szalagkerék tengelyét, ami a penge előrébb nyomását eredményezte.

A penge hátrafelé történő mozgatása

Egy 16 mm-es csavarkulcs segítségével tartsa a "vízszintes csavart" a csavarkulccsal mozdulatlanul, és fordítsa el a "vízszintes külső anyát" az óramutató járásával ellentétes irányba 1/2 fordulatot. A "vízszintes csavart" még mindig helyben tartva, fordítsa el a "vízszintes belső anyát" az óramutató járásával megegyező irányba 1/2 fordulatot. Ez a lépés most elmozdította a "vízszintes csavart" és a tiltó keréktengelyt, így a penge előrébb került. Húzza meg a függőleges csavarokat, majd az anyákat, hogy a szalagkerék tengelyét függőleges helyzetbe rögzítse.

A - Hátrafelé
B - Előrefelé

A "T" fogantyút az óramutató járásával megegyező irányban egy teljes fordulatot elforgatva feszítse meg újra a pengét. Kesztyűt viselve pörgesse meg a tiltó kereket a kezével, és figyelje meg, hogyan változott a penge pályája. Mérje meg újra a távolságot, és szükség esetén ismételje meg a fenti lépést a további kompenzáláshoz. Ha a penge pontosan követi a nyomvonalat, vigye vissza a pengevezető egységeket a penge felé. Tartson papírszélességű távolságot a pengevezető csapágy és a penge hátulja között. A beállítással kapcsolatos további információk a következő szakaszban találhatók - "A PENGEVEZETŐ BEÁLLÍTÁSA".

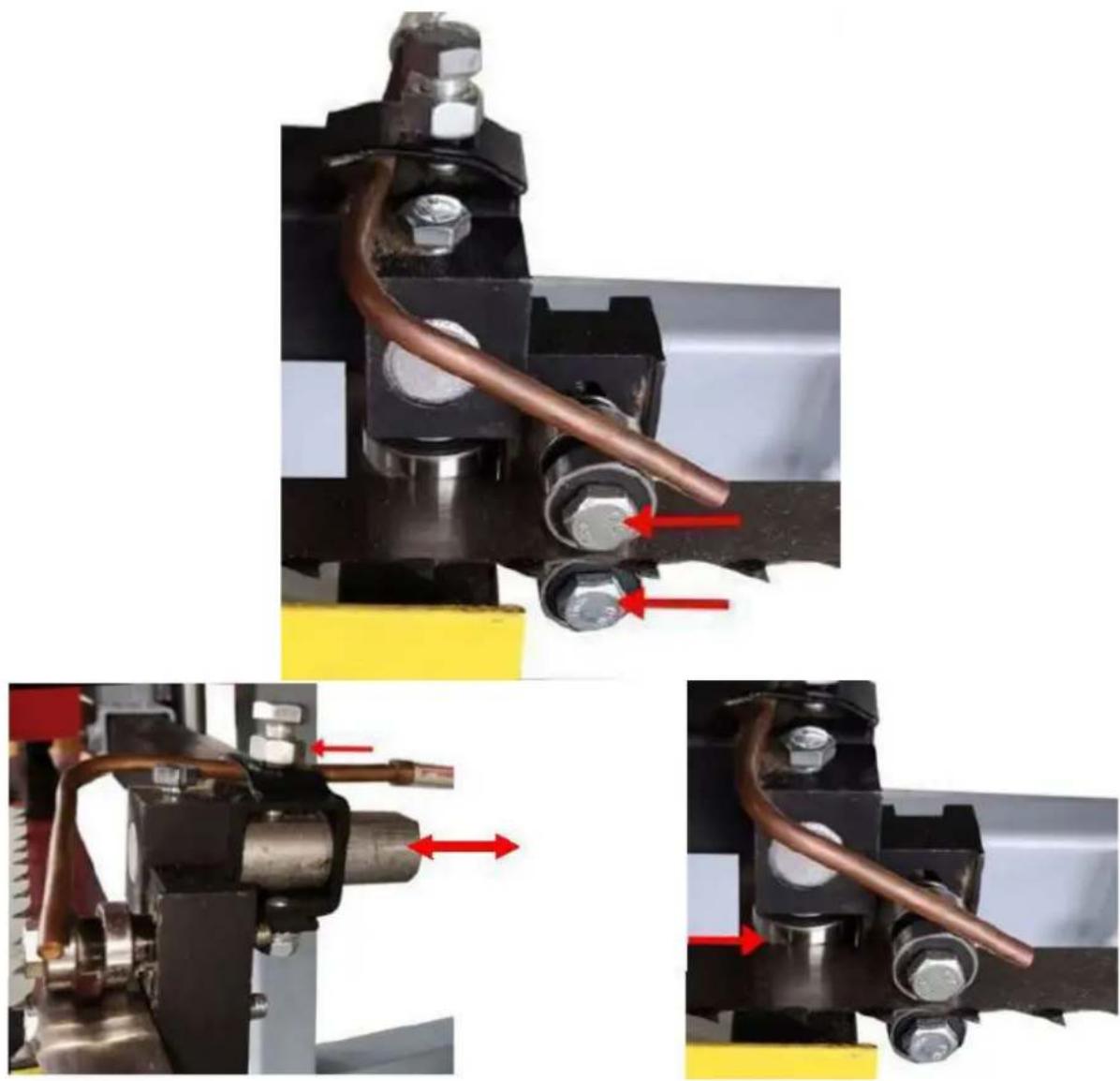

KÉSVEZETŐ BEÁLLÍTÁSA

Soha ne próbálkozzon az alábbi művelettel járó motor mellett. Biztonsági óvintézkedésként távolítsa el a gyújtógyertya dugóját. Azt is tanácsos ellenőrizni, hogy a penge megfelelően követi-e a pályát, mielőtt az alábbiakat végrehajtaná. A penge követésével az előző oldalon foglalkozunk. Egy 13 mm-es csavarkulcs segítségével lazítsa meg a penge vezetőcsavarját a bal és a jobb oldalon is. Szabadon csúszhatnak fel és le.

Lazítsa meg a pengevezető szerelvény csavarját egy 13 mm-es dugókulccsal. A kerek tengelynek most már szabadon kell csúsznia előre-hátra. Helyezze el úgy, hogy a csapágy és a penge hátsó része között papírszélességű rés legyen. Húzza meg a csavart a tengely lapos részéhez, hogy a szerelvényt a helyére rögzítse. A penge és a pengevezető blokkok közé helyezett papírdarab segítségével húzza meg a csapágycsavarakat.

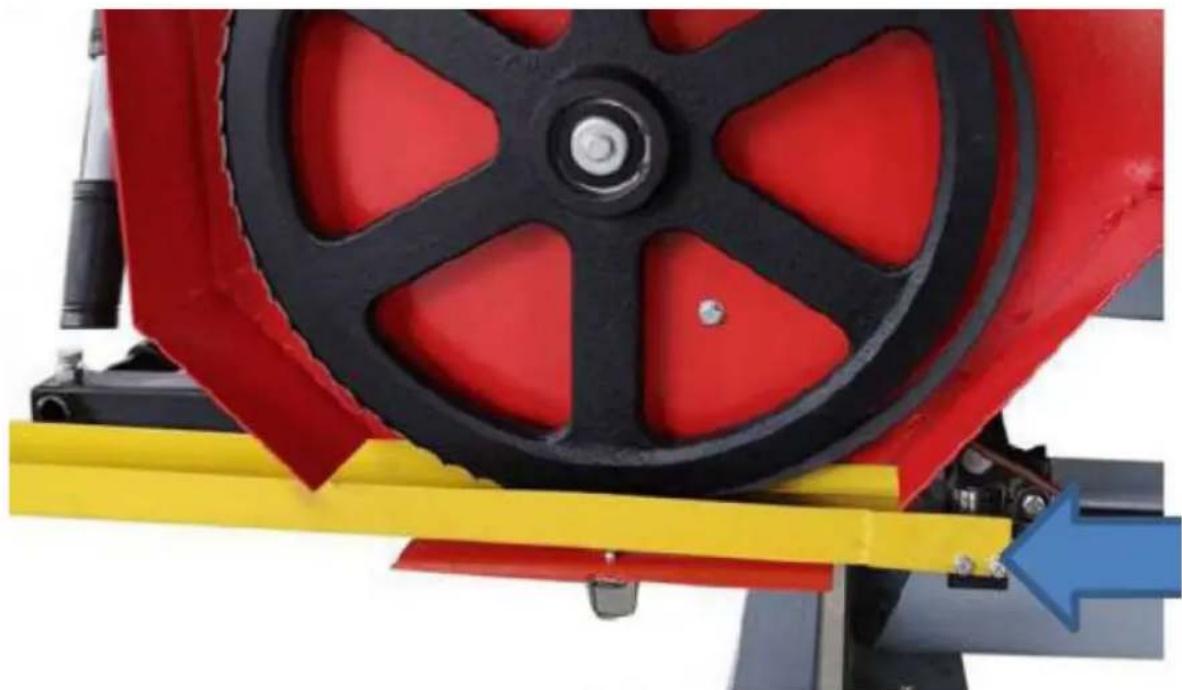

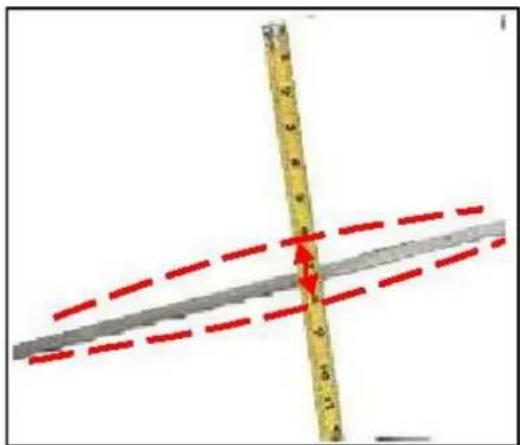

PENGEFESZTÉS

A penge megfelelő feszessége akkor érhető el, ha a penge összesen legfeljebb 1/8" - 1/4" mértékben hajlik el felfelé/lefelé, amikor kézzel határozottan mozgatja a penge vezetőblokkok középső helyén. A pengefeszítő "T" fogantyú elforgatásával az óramutató járásával megegyező irányba a penge feszültsége növelhető.

A penge megfeszítésekor győződjön meg arról, hogy a "T" fogantyú mögött lévő nyomkövetési beállítási csavar (a képen) a munka befejezése után és a maró elindítása előtt visszaült a mélyedésbe. Ennek elmulasztása a penge elhajlását és esetleges törését eredményezi.

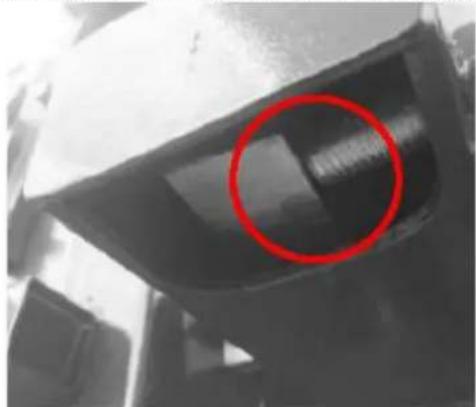

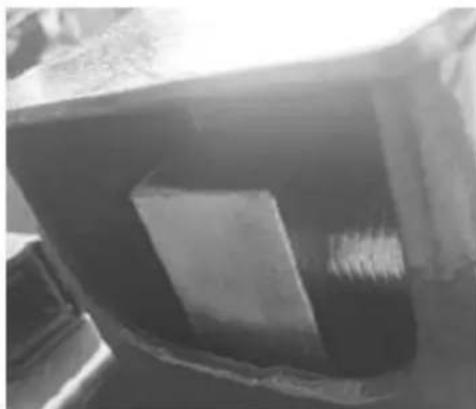

A nyomkövetési beállítási csavar ki a mélyedésből, ha így néz ki, NE indítsa el a malmot, amíg vissza nem kerül a mélyedésbe.

A nyomkövetés-beállító csavar a mélyedésben ül. A malom újraindítása előtt így kell kinéznie.

Győződjön meg róla, hogy a penge tartó karja a penge megfeszítése után a helyére rögzült.

FÜRÉSZÜZEM KARBANTARTÁSA

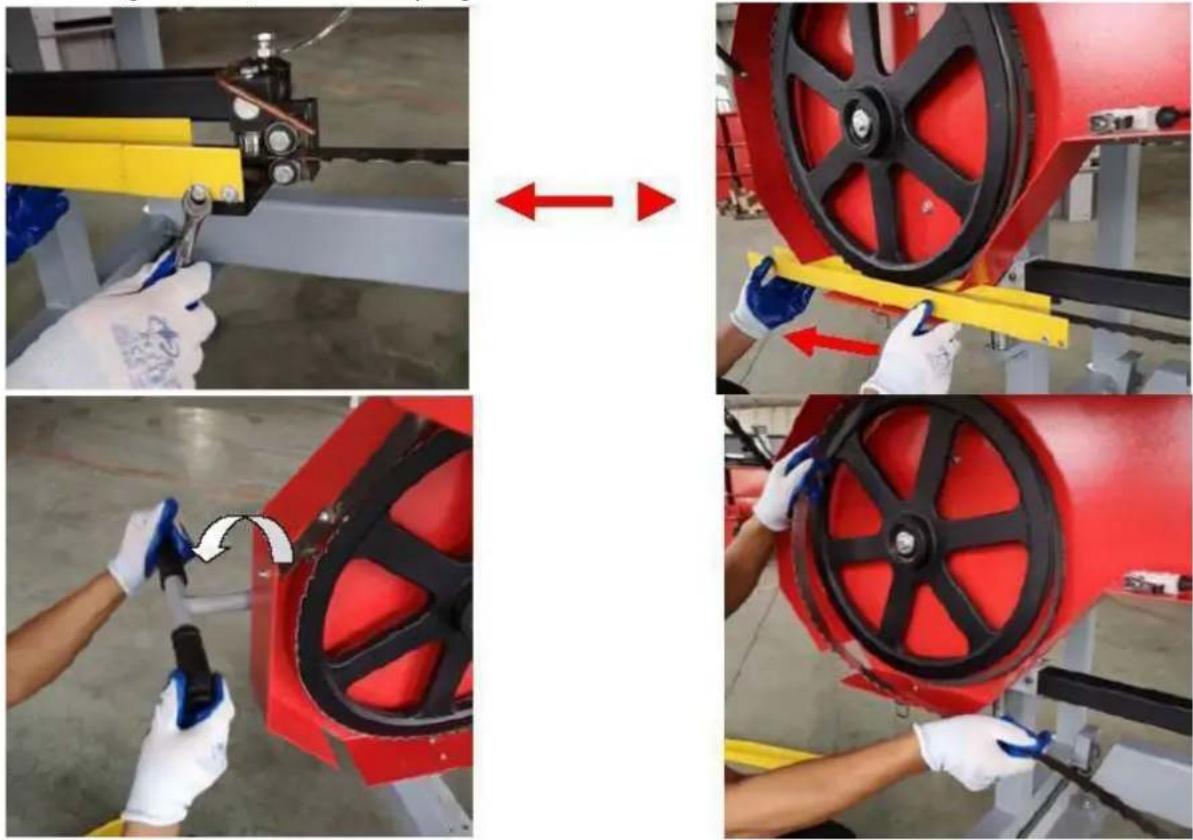

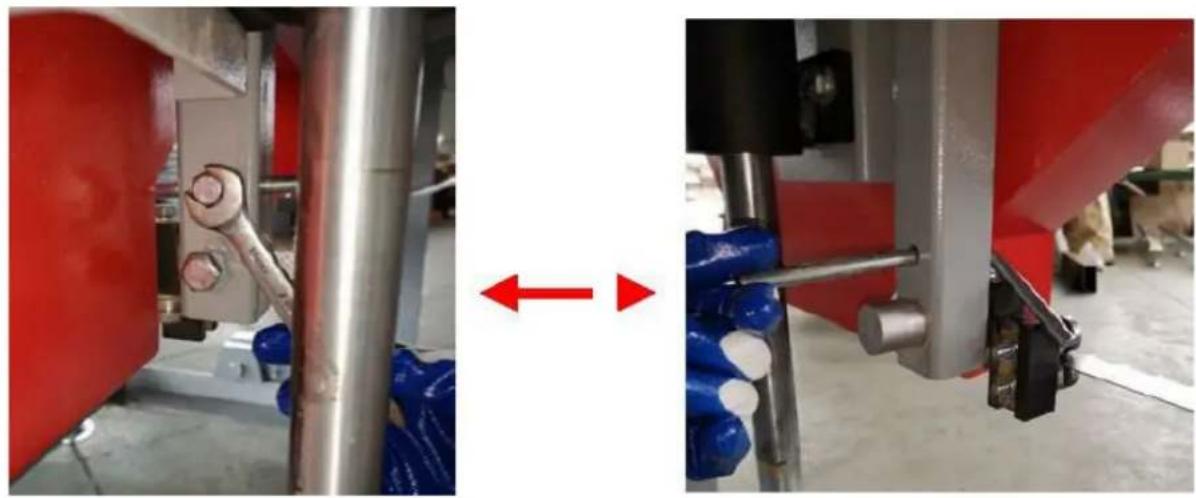

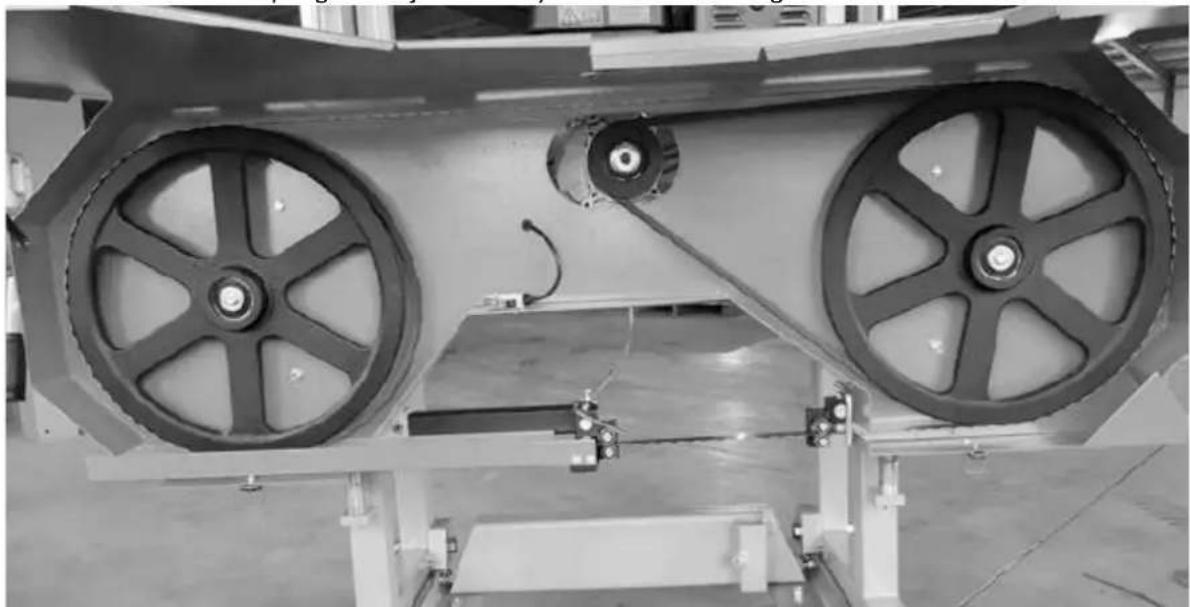

A PENGE CSERÉJE

Soha ne próbálkozzon az alábbi művelettel járó motor mellett. Biztonsági óvintézkedésként húzza ki a hálózati csatlakozót. A penge cseréjekor kesztyűt és védőszemüveget kell viselni.

Lazítsa meg a csavart, és húzza vissza a penge végálláskarját.

Lazítsa meg a csavart, és húzza ki a pengevédő fedelet.

A "T" fogantyút az óramutató járásával ellentétes irányban elforgatva szüntesse meg a penge feszültségét. A pengének most már lazának kell lennie, és szabadon, egyenesen ki kell húzódnia elöl. Az új pengét most már be lehet szerelni, a védőburkolatokat be lehet csukni, és a megfelelő pengehúzást be lehet állítani.

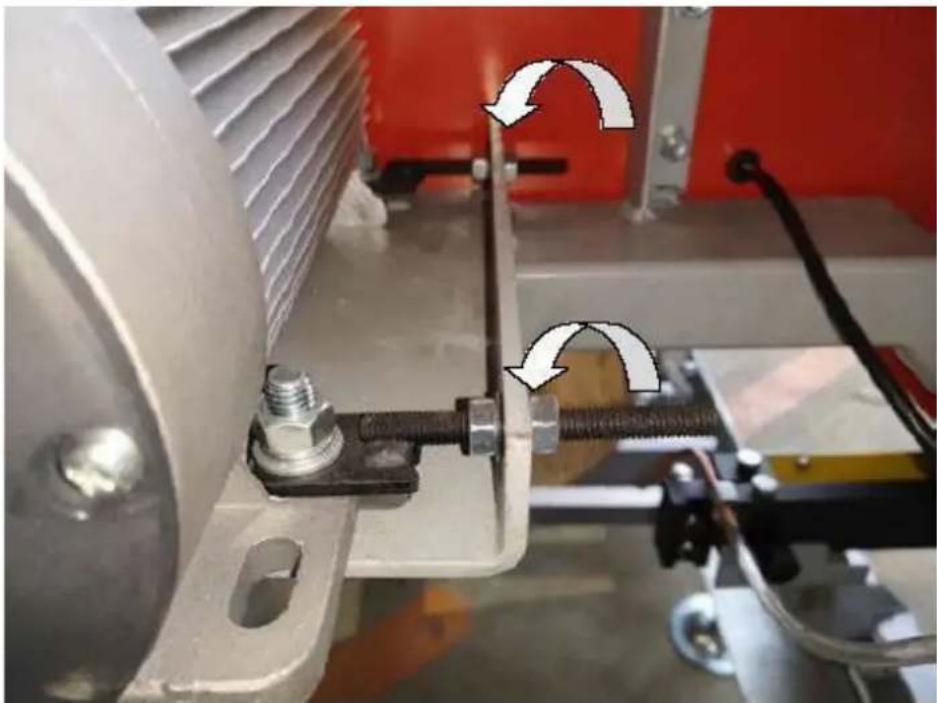

SZÍJAK CSERÉJE

Soha ne próbálkozzon az alábbi művelettel járó motor mellett. Biztonsági óvintézkedésként húzza ki a hálózati csatlakozót. A szíjak cseréjekor kesztyűt és védőszemüveget kell viselni.

A szíj cseréjéhez először el kell távolítani a pengét, kérjük, kövesse a fenti lépéseket a penge eltávolításához.

A fűrészgépen két "V" gumiheveder van, és ezeket egyenként kell kicserélni. Nem ajánlott az egyes szíjakat külön-külön kicserélni. A meghajtó oldalra ajánlott BX50 fogazott szíjat és BX41 követőszíjat használni.

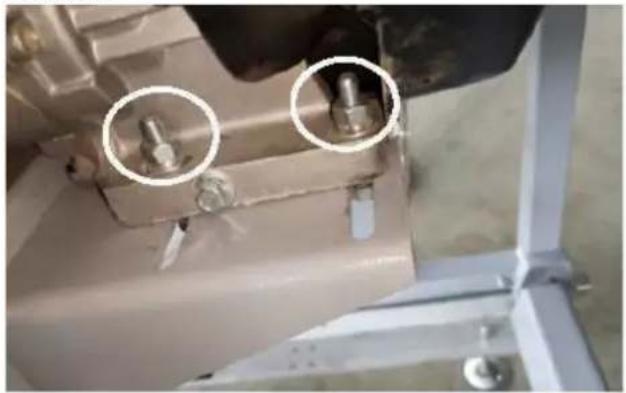

A hajtószíj cseréjéhez lazítsa meg a motort a motortartóhoz rögzítő négy csavart egy 16 mm-es csavarkulccsal.

Most, hogy a motor szabadon csúszhat a szerelőlemezen, forgassa el a vízszintes csapszeg 13 mm-es anyáját az óramutató járásával ellentétes irányba. Ez lehetővé teszi a motor mozgását, és a szíj feszültségét is leveszi. A régi szíj eltávolítható, és az új szíj felszerelhető. Feszítse meg az új szíjat, és olvassa el a kézikönyv fűrészgép beállítása című fejezetben leírt, a SZÍJFESZÍTÉSRE vonatkozó utasításokat. A követőszíj most már egyszerűen kicserélhető, ha egyszerűen lehúzzuk és beszereljük az újat. A penge most már visszahelyezhető, a védőburkolat bezárható és a penge megfelelő feszessége beállítható.

Vegye figyelembe, hogy a pengék nyomvonala valószínűleg megváltozik és beállításra szorul, ha új szíjakat szerelnek fel. További információkért lásd a "PENGEKERESÉS" című részt.

Megjegyzés - Nagyon fontos, hogy a fűrészgép használaton kívüli használatakor a "T" fogantyút az óramutató járásával ellentétes irányba fordítva vegye le a feszültséget a pengéről. Ennek

elmulasztása lapos foltokat eredményez a gumihevedereken. Ezek a lapos foltok a következő használat során a malom túlzott vibrációját okozzák.
