MANUALE UTENTE WOOHS-E3600K MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Sega a nastro orizzontale
Modello	MSW-WOOHS-7HP
Potenza del motore [kW]	4,1
Velocità del motore [giri/min]	3600
Velocità della lama [m/s]	14
Capacità di taglio massima [mm]	457
Dimensioni (larghezza x profondità x altezza) [mm]	Dimensioni: 1250 x 1340 x 3000
Peso [kg]	156

Descrizione del parametro	Valore del parametro
Nome del prodotto	Sega a nastro orizzontale
Modello	Modello MSW-WOOHS-E3600K
Tensione nominale [V~] / frequenza [Hz]	230/50
Potenza nominale [W]	2600
Velocità del motore [rpm]	2800
Grado di protezione IP	IP44
Velocità della lama [m/s]	14
Capacità di taglio massima [mm]	457
Dimensioni (larghezza x profondità x altezza) [mm]	Dimensioni: 1350 x 1240 x 3000
Peso [kg]	152

AVVERTIMENTO:

Leggere attentamente e comprendere tutte le ISTRUZIONI prima di utilizzare il prodotto. La mancata osservanza delle norme di sicurezza e di altre precauzioni di sicurezza di base può causare gravi lesioni personali.

PREFAZIONE

Questa macchina è progettata solo per determinate applicazioni. Raccomandiamo vivamente di non modificare e/o utilizzare questa macchina per applicazioni diverse da quelle per cui è stata progettata. In caso di domande relative a un'applicazione specifica, NON utilizzare la macchina prima di averci contattato per determinare se è possibile o opportuno eseguirla sul prodotto.

USO PREVISTO

Questa segheria è progettata per segare tronchi mentre la segheria è saldamente appoggiata al terreno.

NORME GENERALI DI SICUREZZA

ATTENZIONE: leggere e comprendere tutte le istruzioni. La mancata osservanza di tutte le ioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

ATTENZIONE: le avvertenze, le precauzioni e le istruzioni contenute nel presente manuale di ioni non possono coprire tutte le possibili condizioni o situazioni che potrebbero verificarsi.

L'operatore deve comprendere che il buon senso e la cautela sono fattori che non possono essere incorporati in questo prodotto, ma devono essere forniti dall'operatore.

AREA DI LAVORO

• Mantenere l'area di lavoro pulita, ordinata e ben illuminata. Le aree di lavoro disordinate e buie possono causare incidenti.
• Non utilizzare la segheria in luoghi in cui vi sia il rischio di incendio o esplosione, ad esempio in presenza di liquidi, gas o polvere infiammabili. Gli utensili elettrici generano scintille che possono incendiare la polvere o i fumi.
• Tenere lontani i bambini e gli astanti durante l'utilizzo di un elettroutensile. Le distrazioni possono farti perdere il controllo, pertanto i visitatori devono mantenersi a una distanza di sicurezza dall'area di lavoro.
• Essere consapevoli di tutte le linee elettriche, dei circuiti elettrici, delle condutture idriche e di altri pericoli meccanici nell'area di lavoro, in particolare di quei pericoli sotto la superficie di lavoro nascosti alla vista dell'operatore che potrebbero essere toccati involontariamente e causare lesioni personali o danni alla proprietà.
• Siate attenti a ciò che vi circonda. L'uso di utensili elettrici in aree di lavoro ristrette può comportare l'avvicinamento pericoloso di utensili da taglio e parti rotanti.

SICUREZZA PERSONALE

• Siate vigili, fate attenzione a ciò che fate e usate il buon senso quando utilizzate un elettroutensile. Non utilizzare un utensile elettrico quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali. Un attimo di disattenzione durante l'uso di utensili elettrici può causare gravi lesioni personali.
• Vestiti in modo appropriato. Non indossare abiti larghi, oggetti pendenti o gioielli. Tenete capelli, vestiti e guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi potrebbero impigliarsi nelle parti in movimento. Le prese d'aria spesso coprono le parti mobili e dovrebbero essere evitate.
• Utilizzare indumenti e dispositivi di sicurezza. Utilizzare occhiali di sicurezza oppure occhiali di sicurezza con protezioni laterali conformi alle attuali norme nazionali oppure, se necessario, una visiera.
• Utilizzare come maschera antipolvere in condizioni di lavoro polverose. Ciò vale per tutte le persone presenti nell'area di lavoro. Utilizzare inoltre scarpe antinfortunistiche antiscivolo, casco, guanti, sistemi di aspirazione della polvere e protezioni acustiche, ove opportuno.
  • Non esagerare. Mantenere sempre un appoggio e un equilibrio adeguati.
• Rimuovere le chiavi di regolazione o le chiavi inglesi prima di collegare l'utensile all'alimentazione elettrica o di accenderlo. Una chiave inglese o una chiave inglese lasciate attaccate a una parte rotante dell'utensile possono provocare lesioni personali.
• Non regolare mai la guida della lama, non rimuovere o installare lame, non effettuare alcuna manutenzione o effettuare altre regolazioni quando il motore è in funzione.

USO E CURA DEGLI UTENSILI

- Prima di utilizzare la macchina, assicurarsi sempre che l'operatore abbia familiarità con le opportune precauzioni di sicurezza e con le tecniche operative.

- Per evitare il “contraccolpo”, è necessario conoscere le condizioni che possono crearlo.

- Prima di utilizzare la macchina, assicurarsi sempre che l'operatore abbia familiarità con le opportune precauzioni di sicurezza e con le tecniche operative. - Per evitare il “contraccolpo”, è necessario conoscere le condizioni che possono crearlo.

• Non forzare l'utensile. Gli utensili svolgono un lavoro migliore e più sicuro se utilizzati nel modo per cui sono stati progettati.
• Non utilizzare mai la segheria se l'interruttore non funziona correttamente. Qualsiasi utensile elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato prima dell'uso.
• Spegnere il motore e posizionare l'interruttore in posizione di blocco o spento prima di effettuare interventi di manutenzione, regolazione, installazione di accessori o attacchi oppure di riporre l'apparecchio. Tali misure di sicurezza preventive riducono il rischio di avvio accidentale dell'utensile elettrico.
• Fissare i tronchi con l'apposito dispositivo di serraggio a vite anziché con le mani o con l'aiuto di un'altra persona. Questa precauzione di sicurezza consente di utilizzare correttamente l'utensile utilizzando entrambe le mani.
• Deposito segheria. Quando la segheria non viene utilizzata, riporla in un luogo asciutto e sicuro oppure tenerla ben coperta e fuori dalla portata dei bambini. Prima di riporre la segheria e prima di riutilizzarla, ispezionarla per verificarne le buone condizioni di funzionamento.
• Mantenete la vostra segheria. Si raccomanda di esaminare le condizioni generali della segheria prima di utilizzarla. Mantenete la vostra segheria in buone condizioni adottando un programma di riparazione e manutenzione scrupolose, in conformità con le procedure consigliate nel presente manuale. Se si verificano vibrazioni o rumori anomali, spegnere immediatamente la segheria e far risolvere il problema prima di utilizzarla ulteriormente.
• Mantenere le lame della sega affiliate e pulite. Le lame a nastro sottoposte a corretta manutenzione hanno meno probabilità di incepparsi e sono più facili da controllare.
• Pulizia e lubrificazione. Per pulire la segheria, utilizzare solo sapone e un panno umido.

Molti detergenti per la casa sono dannosi per i componenti in plastica e gomma della segheria.

• Utilizzare solo gli accessori consigliati dal produttore per il proprio modello. Gli accessori che potrebbero essere adatti a un'altra segheria potrebbero comportare il rischio di lesioni se utilizzati sulla segheria stessa.
• Utilizzare sempre la macchina con tutti i dispositivi di sicurezza e le protezioni in posizione e funzionanti. NON modificare o apportare modifiche ai dispositivi di sicurezza. NON utilizzare la macchina se uno qualsiasi dei dispositivi di sicurezza o delle protezioni risulta mancante o non funzionante.
  • Non lasciare mai la segheria in funzione senza sorveglianza.
• Le lame avvolte possono staccarsi con forza considerevole e in modo imprevedibile in qualsiasi direzione. Maneggiare sempre con la massima cura le lame arrotolate, comprese quelle confezionate in scatole.
• Non utilizzare mai l'attrezzatura per tagliare oggetti diversi dal legname o per scopi diversi dal taglio del legname come descritto nel presente manuale.

PROCEDURA DI AVVIAMENTO – FUNZIONAMENTO DELL'APPARECCHIATURA

1. Indossare guanti da lavoro resistenti, occhiali protettivi omologati ANSI dietro una visiera integrale, stivali da lavoro con punta in acciaio e una maschera antipolvere.
2. Utilizzare solo con assistenza.
3. Assicurarsi che i blocchi guida siano ben serrati e che il binario sia in piano.
4. Riempire il serbatoio di lubrificazione con acqua pulita e detersivo per piatti.
5. Avviare e far funzionare il motore.
6. Tagliare i rami dal legname da lavorare.
7. ATTENZIONE: per evitare lesioni gravi o mortali, non tagliare legname contenente oggetti estranei, come chiodi, pezzi di metallo, ecc.

8. Posizionare il legname da tagliare sui supporti.

9. ATTENZIONE: l'operatore e gli eventuali assistenti devono tenersi lontani dalla parte anteriore e posteriore della lama quando il motore è ACCESO.

10. Muovere lentamente la testa della sega lungo la guida e contro il legno per effettuare il taglio.
11. Tagliare i lati arrotondati del tronco.
12. Una volta squadrato il tronco, è possibile tagliare assi o pali in base alle specifiche richieste.

INFORMAZIONI GENERALI SULLA MANUTENZIONE

Una manutenzione corretta e di routine è fondamentale per la sicurezza dell'operatore e per ottenere una buona fresatura

risultati e prolungare la durata del tuo investimento.

1. Cuscinetto della ruota a nastro --- Deve essere ispezionato prima dell'uso per assicurarsi che non sia usurato. I cuscinetti sono sigillati e non necessitano di ingrassaggio.
2. Cuscinetto guida lama --- Prima dell'uso, ispezionare la sede del cuscinetto per individuare eventuali scanalature o rigature eccessive. Sostituire se necessario.
3. Tensione della lama --- Ingrassare i fili della maniglia di tensionamento a "T" quando sono asciutti o secondo necessità. Utilizzare grasso multiuso per pressioni estreme.
4. Viti per tronchi --- Ingrassare frequentemente.
5. Cinghie --- Controllare periodicamente le condizioni e l'usura della cinghia di trasmissione e della cinghia di rinvio. Assicurarsi che la lama non scorra sulle ruote del nastro.
6. Cinghia di trasmissione --- Controllare periodicamente la tensione della cinghia di trasmissione. Non dovrebbe flettersi di più di 1/2" (12,5 mm).
7. Maniglie a camma di bloccaggio della testa della sega --- Ingrassare il gruppo ogni 30 giorni o secondo necessità.
8. Montanti verticali della testa della sega --- Prima dell'uso, spruzzare sui montanti un lubrificante spray al silicone come 3-in-1 o Jig-A-Loo.
9. Protezioni delle mole a nastro --- Rimuovere regolarmente eventuali accumuli di segatura che potrebbero accumularsi all'interno delle protezioni delle mole a nastro.
10. Serbatoio di lubrificazione --- Riempire solo con una miscela di acqua e detersivo per piatti (da uno a due tappi) oppure, nei mesi invernali, utilizzare del liquido lavavetri. Non lasciare il lubrificante nel serbatoio se la temperatura scende sotto 0°C.
11. Lubrificante per la lama --- Non utilizzare mai gasolio o cherosene come lubrificante per la lama. Queste sostanze causano un'usura prematura delle cinghie e una riduzione delle prestazioni di taglio. Per le operazioni invernali, sostituire il lubrificante ad acqua con il liquido lavavetri.
12. Cavi di sollevamento della testa della sega --- Prima, durante e dopo le operazioni, ispezionare regolarmente i cavi per verificare che non siano usurati o piegati. Assicurarsi che i cavi siano in perfette condizioni. Oliare spesso la parte avvolta del cavo per evitarne l'usura prematura. Se necessario, sostituire i cavi con nuovi.

MONTAGGIO SEGHERIA

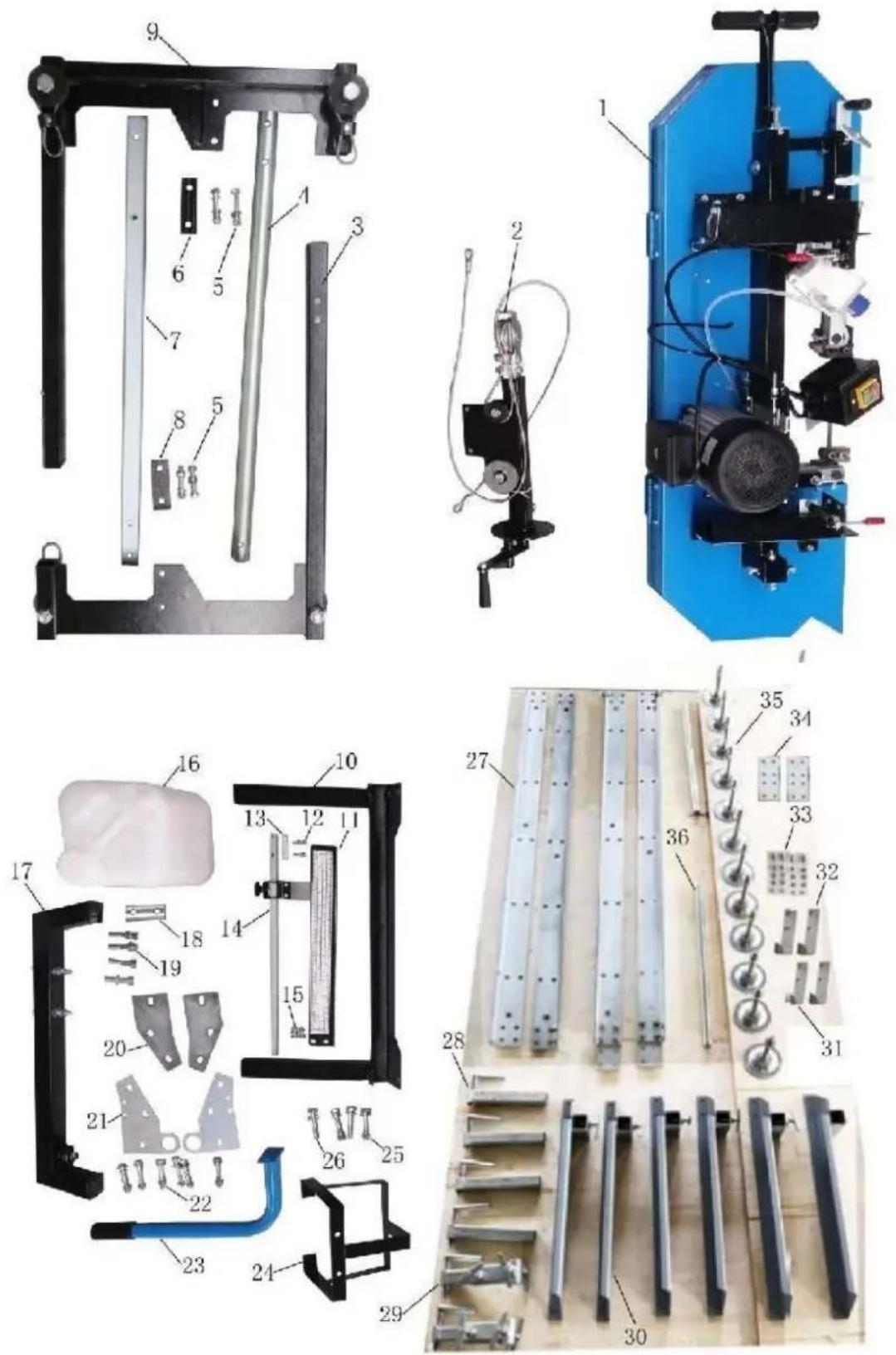

ISPEZIONE DELLE PARTI

A. Togliere tutti i pezzi dalla cassa di spedizione e disporli.

B. Controllare tutte le parti in base all'elenco dei pezzi difettosi.

NO.	DESCRIZIONE	Quantità	NO.	DESCRIZIONE	Quantità
1	TESTA DELLA SEGA	1	19	BULLONEESAGONALEM10X55 RONDELLA10mmRONDELLA ELASTICA 10mm	444
2	PORTAFUNE INACCIAIO COMPLETO	1	20	PIASTRA DI GIUNZIONE B	2
3	CORNICE VERTICALE SINISTRA	1	21	PIASTRA DI GIUNZIONE A	2
4	SUPPORTO TONDO	1	22	BULLONEESAGONALEM10X70 RONDELLA10mm RONDELLAELASTICA 10mmBULLONE ESAGONALE M10	61266
5	BULLONE ESAGONALEM12X70 RONDELLA12mm RONDELLAELASTICA 12mmDADO ESAGONALEM12	4444	23	MANIGLIA SPINGI-TIRA	1
6	PIASTRADISTANZIATRICE C	1	24	PALO DI SUPPORTO PERSERBATOIO	1
7	PALO QUADRATO	1	25	BULLONEESAGONALEM10X65 RONDELLA10mm RONDELLAELASTICA 10mmDADO ESAGONALE M10	2422
8	PIASTRADISTANZIATRICE B	1	26	BULLONEESAGONALEM10X65 RONDELLA10mmRONDELLA ELASTICA 10mm	222
9	CORNICE VERTICALEDESTRA	1	27	GUIDA	4
10	RINFORZARE LA STAFFA	1	28	MORSETTO FISSO ASM	4
11	STAFFA PER SCALA(CON SCALA)	1	29	MORSETTO MOBILE ASM	2
12	BULLONE ESAGONALEM6X25RONDELLA 6mm	22	30	BRACCIO TRASVERSALE ASM	6
13	BLOCCODISTANZIATORE	1	31	TAPPO N.1	2
14	PUNTATORECOMPLETO	1	32	TAPPO N.2	2
15	BULLONE ESAGONALEM8X16 RONDELLA8mmDADO ESAGONALE M8	222	33	BULLONEESAGONALEM10X25 DADOESAGONALEM10 BULLONEESAGONALEM12X25 RONDELLA 12mm	484844
16	SERBATOIO REFRIGERANTE CON TUBO IN PLASTICA	1	34	PIASTRA DI GIUNZIONE	2
17	STAFFA DI GIUNZIONE CON BULLONI	1	35	PIEDINO CON DADO E RONDELLA	12
18	PIASTRA DISTANZIATRICE A	1	36	BARRA SCORREVOLE	2

MONTAGGIO BINARI

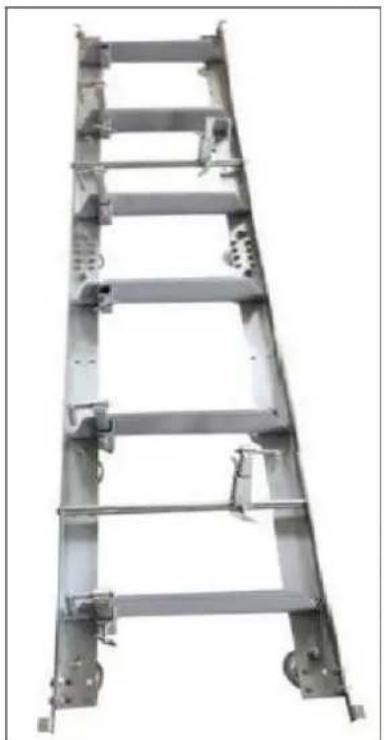

Montare il sistema di binari e fissarlo senza stringerlo con i dadi e i bulloni forniti. È importante non stringere completamente i bulloni in questa fase. Ciò avverrà dopo che la testa sarà stata assemblata e fatta rotolare lungo la pista. È ideale montare i binari su una base solida e piana, a un'altezza minima di 4" da terra. Si consiglia di fissare i piedini di livellamento alle traversine, di cui parleremo più avanti nel manuale di istruzioni. Ciò consentirà una facile pulizia della segatura sotto i binari, la regolazione dell'altezza dei supporti dei tronchi e un più facile livellamento dei binari.

Fissare i supporti trasversali del binario al canale a "L" con i dadi e i bulloni forniti. La piastra di giunzione viene utilizzata nella giunzione aggraffata per unire insieme le due sezioni (come mostrato nell'immagine in alto a destra). In questa fase assicurarsi di stringere solo manualmente. I bulloni saranno completamente serrati quando il gruppo testa sarà libero di scorrere sui binari e di garantire la corretta larghezza del binario.

Montare i fermi del carrello alle estremità dei binari (4 fermi in totale) e serrarli.

CANE DA TRONCO E SUPPORTI

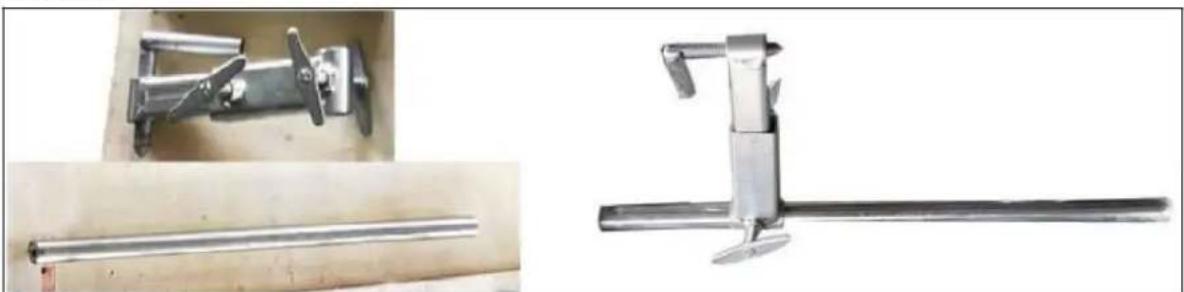

Assemblare i pezzi del cane da taglio come mostrato di seguito e utilizzare grasso impermeabile sulla maniglia filettata e sulla maniglia a "T". Fissare il gruppo al binario utilizzando i dadi e i bulloni forniti e serrare.

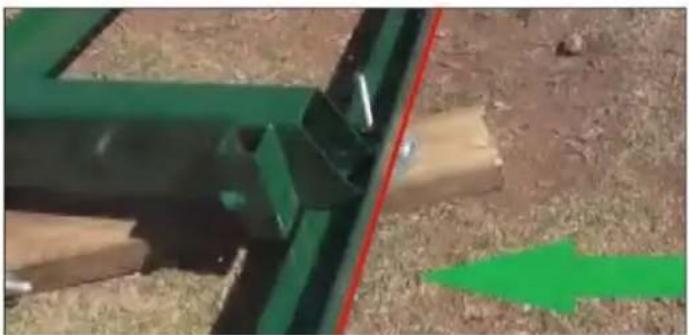

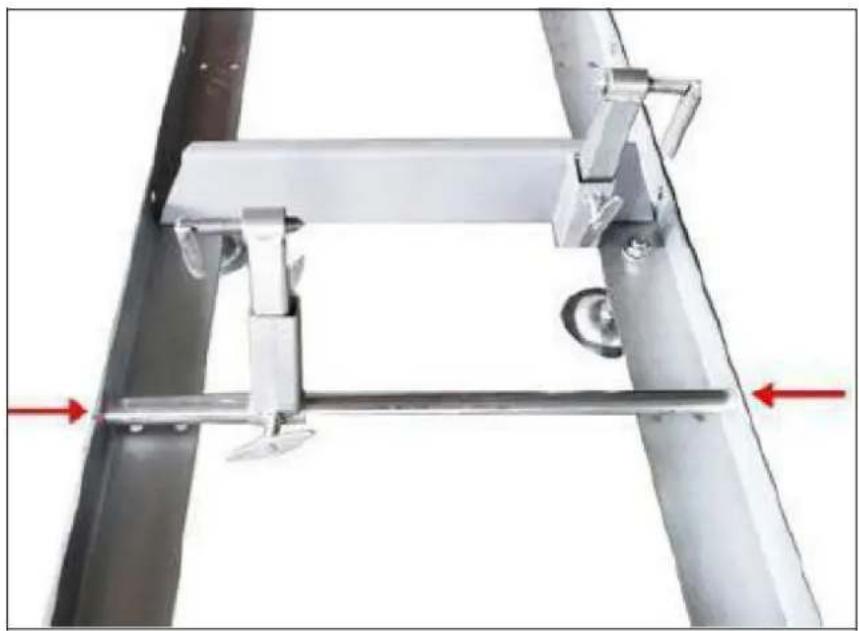

Fissare il gruppo del cane di traino al binario come mostrato di seguito con i 2 bulloni e le rondelle in dotazione. Si noti che lungo il percorso ci sono vari punti in cui è possibile imbullonare questo gruppo. A seconda del numero di sezioni di binario utilizzate, selezionare una posizione del morsetto del tronco che fissi saldamente il tronco ai relativi supporti.

Inserire i supporti dei tronchi nei supporti trasversali della pista e fissarli con le maniglie a "T". La filettatura della maniglia a "T" deve essere rivestita con grasso impermeabile.

Posizionare il braccio trasversale sui binari allo stesso livello

Nota:

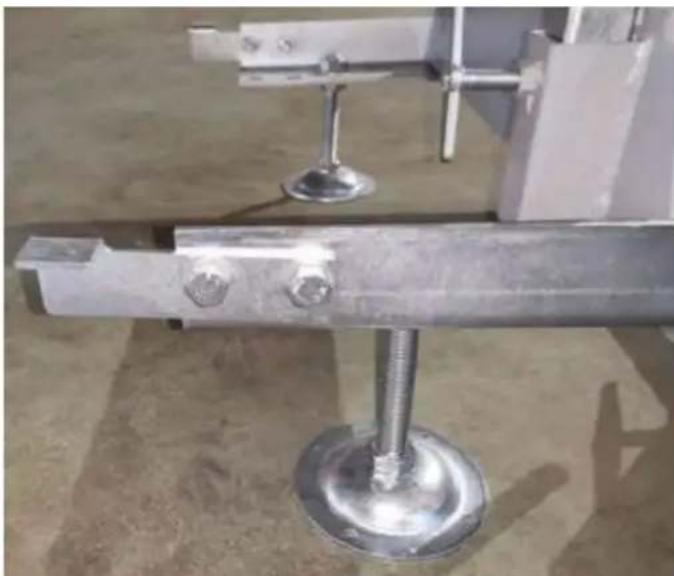

Se il terreno non è duro e non è livellato, è possibile inserire alcuni blocchi di legno sotto la pista.

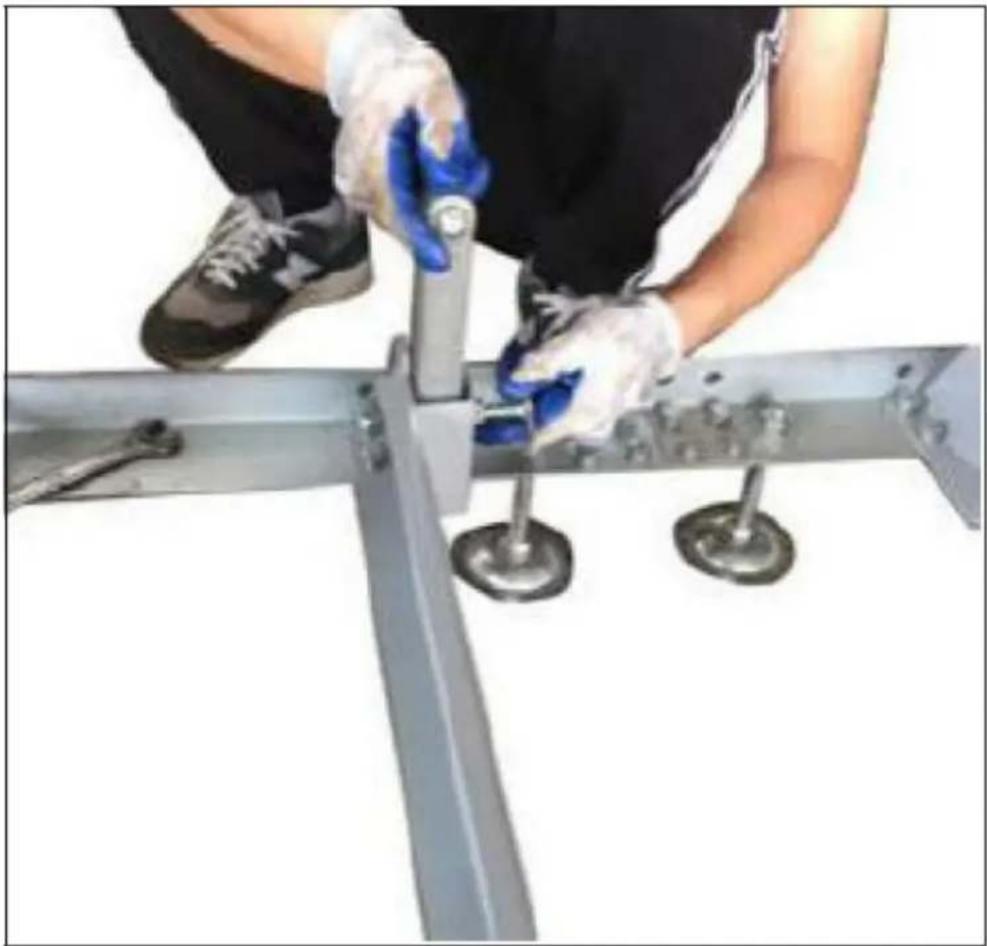

Si consiglia di avvitare i piedini di livellamento alle traversine dopo aver livellato il mulino. Pertanto, prima di avvitare il mulino alle traversine, si consiglia di stendere una corda su entrambi i lati del mulino per garantire che il binario sia dritto e livellato.

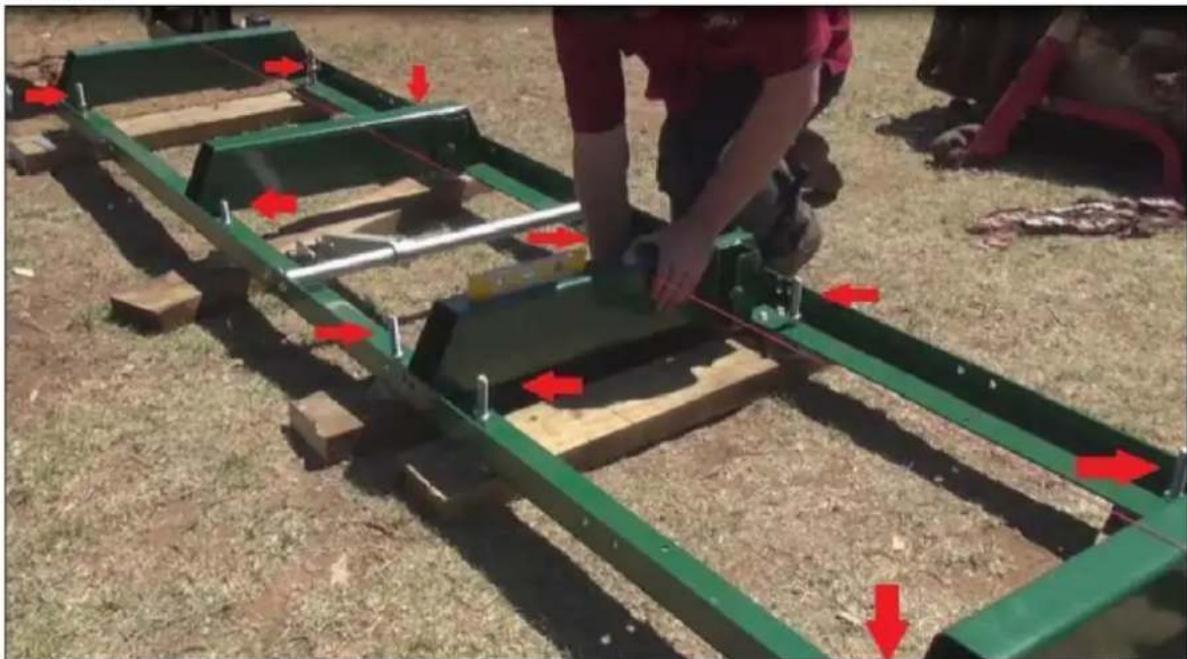

Le frecce rosse indicano la posizione dei piedini di livellamento. Ce ne sono sei ogni 1,5 metri di binario, per un totale di 12 sulla macchina. Nei letti a castello intermedi i piedini di livellamento sono alternati. Si consiglia di posizionare i piedini di livellamento del mulino sulle traversine che corrono da sinistra a destra, come mostrato sopra. Bisogna assicurarsi che anche le cuccette siano a livello. Per fare questo, si usa una livella a bolla d'aria, da sinistra a destra, sopra ogni cuccetta, e si usa anche una corda per tutta la lunghezza del binario. La corda deve trovarsi a circa 10 mm sopra le cuccette.

Montaggio del carrello

Posizionare una coperta da trasloco sul pallet di spedizione a cui era legata la cassa della segheria. La coperta impedirà che le coperture di protezione della lama si graffino. Utilizzando almeno due persone o un sistema di vantaggio meccanico, rimuovere il gruppo testa dalla cassa della segheria e posizionarlo a faccia in giù sulla coperta. Il gruppo testa è molto pesante, è necessario utilizzare la tecnica corretta per evitarlo lesioni o danni.

A – Tensione della lama

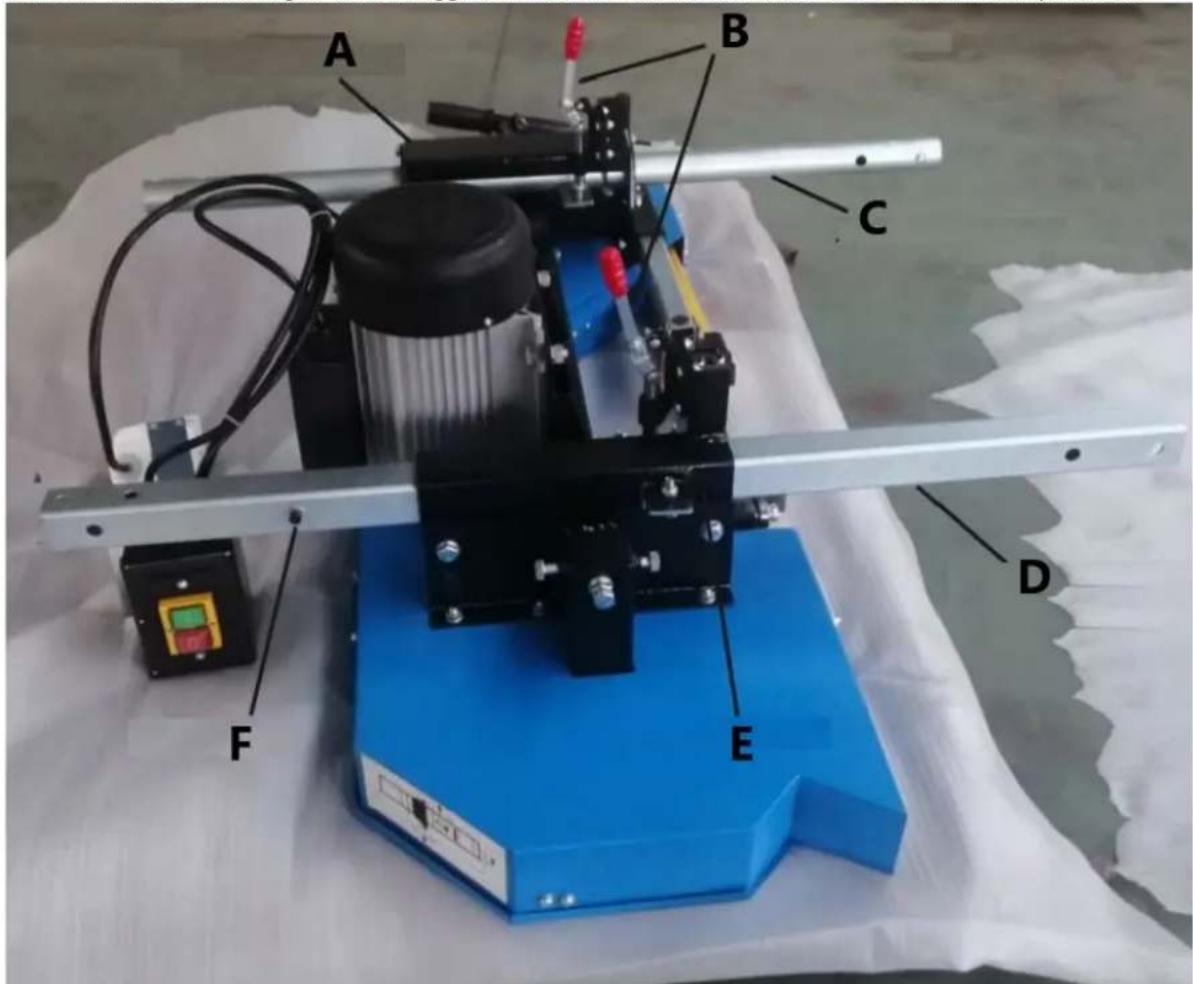

Trova le colonne quadrate e rotonde, inserisci quella rotonda nel tubo scorrevole vicino al sistema di tensione della lama, inserisci quella quadrata nel tubo scorrevole sull'altro lato e fissa i due montanti verticali tramite la maniglia di bloccaggio. Attenzione al bullone di arresto sulla colonna quadrata.

A B C D E F

A - Tubo scorrevole

B – Maniglia di bloccaggio

C – Colonna rotonda

D - Colonna quadrata

E - Tubo scorrevole

F – Bullone di arresto

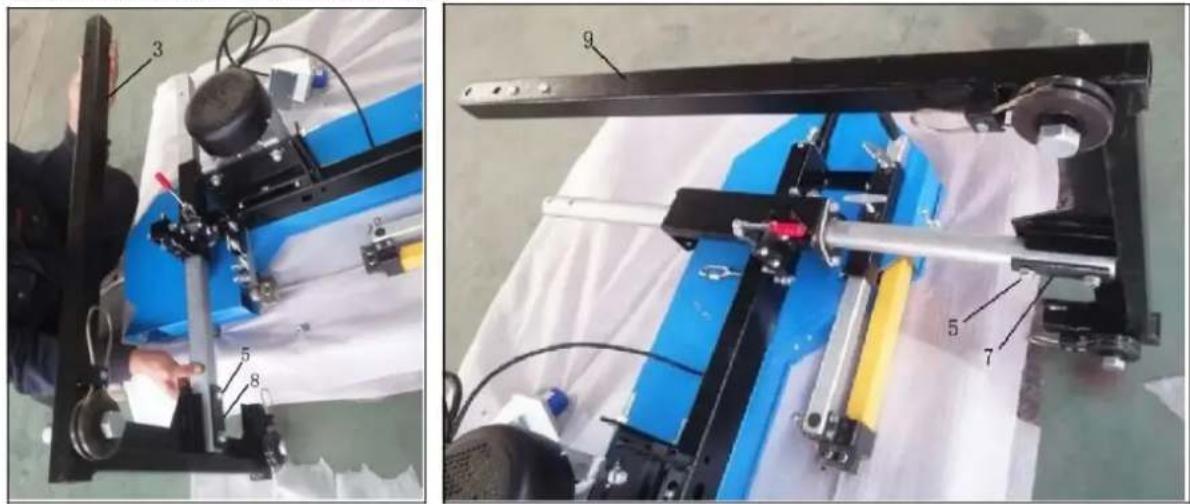

Collegare il telaio verticale sinistro (3) alla colonna quadrata come mostrato dai bulloni (5) e dalla piastra distanziatrice B (8). Quindi collegare il telaio verticale destro (9) alla colonna rotonda tramite bulloni (5) e piastra distanziatrice C (6).

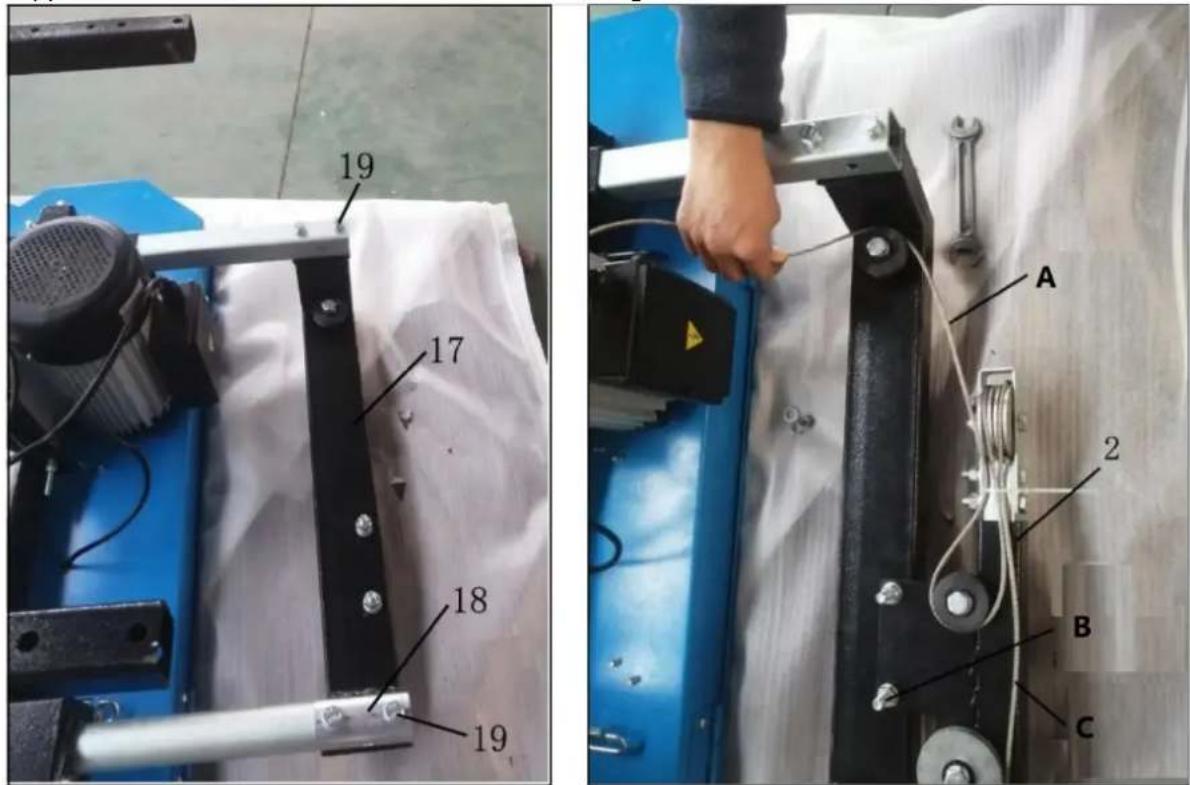

Collegare la staffa di giunzione (17) alla colonna quadrata e alla colonna rotonda mediante bulloni (19) e piastra distanziatrice A (18). Allentare i bulloni e i dadi sulla staffa di giunzione e fissare il supporto del cavo d'acciaio come mostrato nell'immagine.

19 17 18 19 A 2 B C

A-Corda-1
B – Bulloni e dadi

C-Corda-2

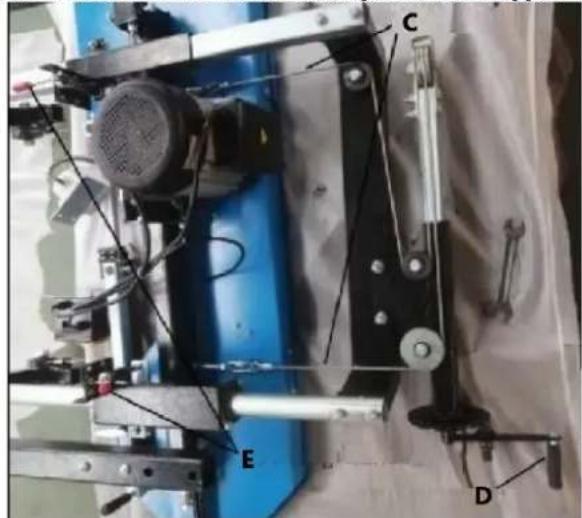

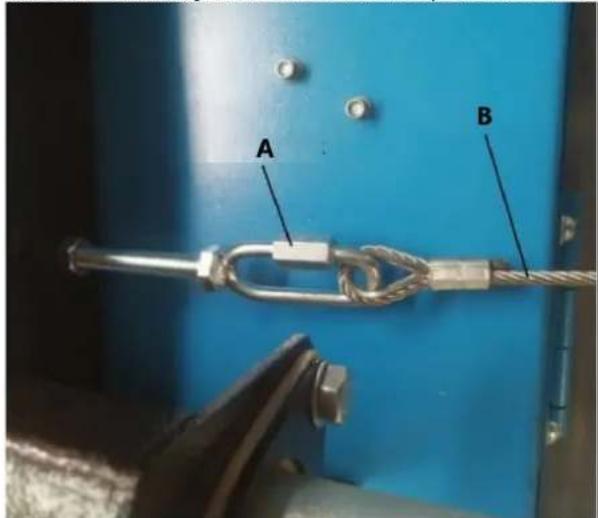

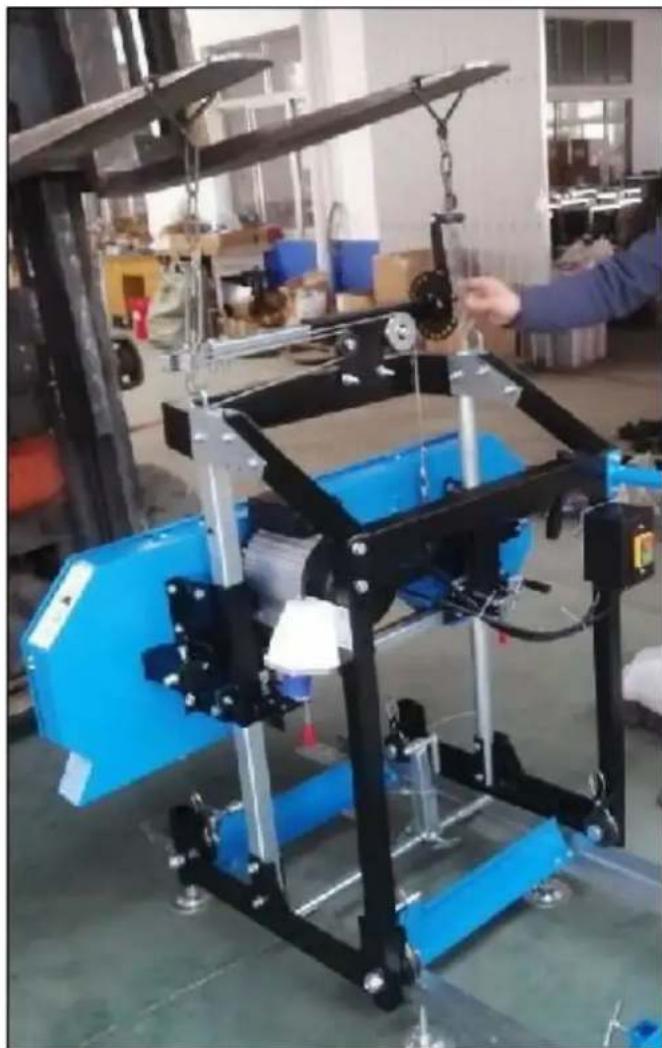

Allentare il dado della catena sulla testa della macchina, far passare la fune d'acciaio attraverso la puleggia, fissare le due estremità della fune d'acciaio ai supporti, stringere il dado della catena. Ruotare la maniglia di sollevamento per tendere la fune d'acciaio. Bloccare le maniglie di bloccaggio.

A B

A - Dado della catena
B – Fune d'acciaio
C – Fune d'acciaio
D - Maniglia di sollevamento
E - Maniglia di bloccaggio

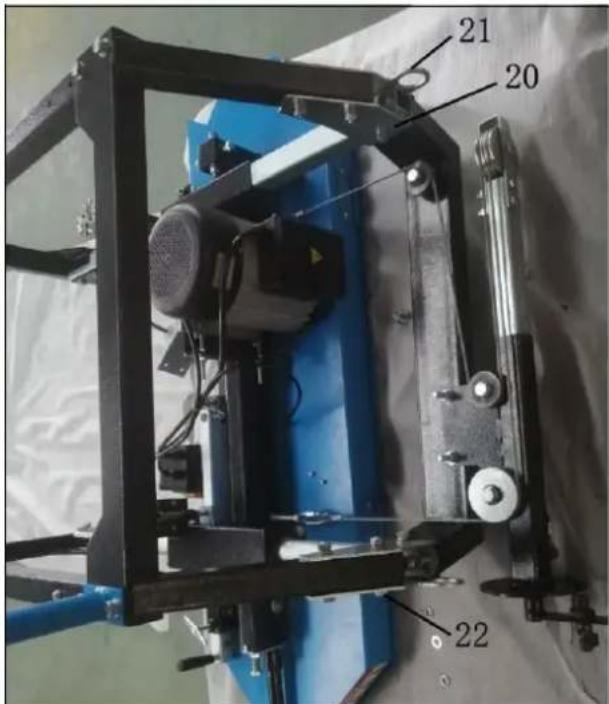

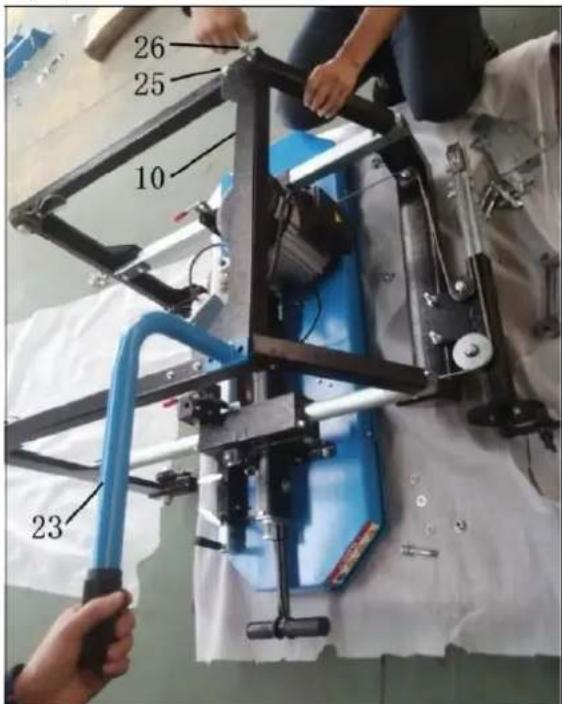

Collegare la staffa di rinforzo (10) e la maniglia push-pull (23) tramite le parti fornite (25, 26, 20, 21,22).

26 25 10 23

21 20 22

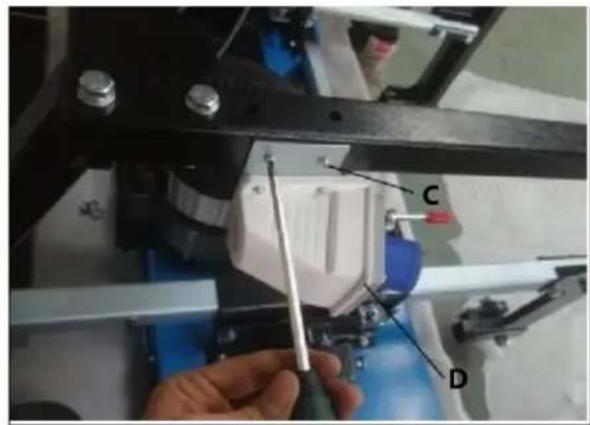

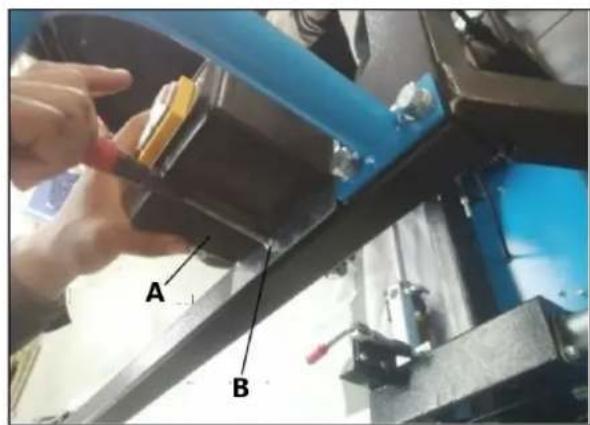

Allentare due viti a testa cilindrica e installare l'interruttore di alimentazione sul telaio verticale destro. Allentare le due viti a testa cilindrica sul telaio verticale sinistro e fissare il tappo.

A B

A – Interruttore di alimentazione
B, C – Vite a testa cilindrica
D - Spina.

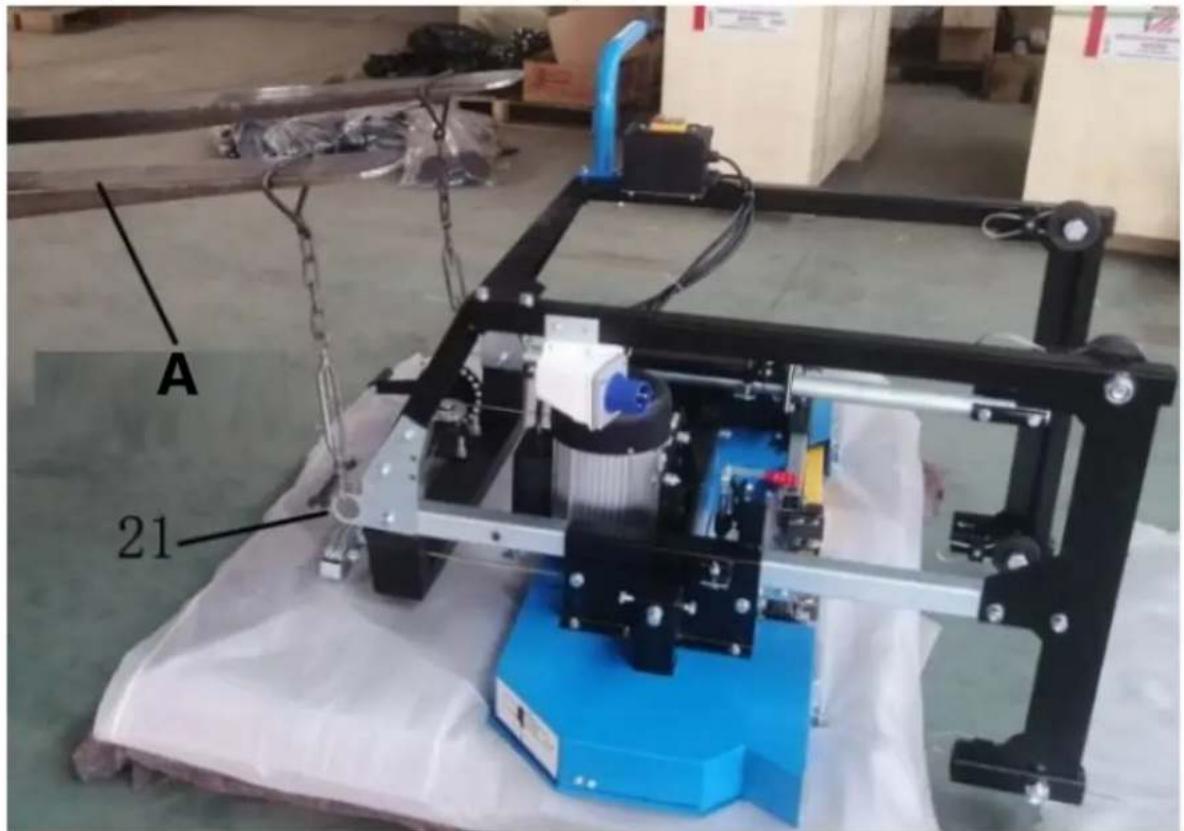

Dopo aver montato il carrello sul pallet, sollevare il carrello della macchina con un carrello elevatore per metterlo in posizione verticale e posizionarlo sul sistema di binari, accertandosi che le scanalature delle quattro ruote si adattino bene alle rotaie dei binari e si muovano agevolmente sui binari. Se nell'area di lavoro non è presente un carrello elevatore, sono necessarie almeno due persone per sollevare il carrello della macchina e posizionarlo sul binario.

A 21

A – Carrello elevatore

Spingere il carrello della macchina avanti e indietro lungo il sistema di binari per accertarsi che la larghezza del binario consenta alla testa della sega di muoversi liberamente. Se si inceppa, le rotaie a "L" dovranno essere posizionate più lontano o più vicino tra loro per ottenere una larghezza uniforme lungo l'intero sistema di binari. Una volta raggiunta la larghezza desiderata, tutti i dadi e i bulloni possono essere serrati alle cuccette dei tronchi.

Montare il sistema di raffreddamento sul lato posteriore della staffa di giunzione, notare che i due bulloni che fissano il supporto del cavo d'acciaio devono essere riutilizzati, prima togliere solo due dadi e rondelle e montare il montante di supporto per il serbatoio, quindi stringere due dadi, fare attenzione durante il montaggio. Quindi posizionare il serbatoio di plastica nel palo di supporto e infine collegare il tubo dell'acqua dal serbatoio del liquido allo spruzzatore montato sulla guida della lama.

A – Serbatoio del liquido B – Spruzzatore

Nota: consigliamo di aggiungere un po' di detersivo per piatti nel serbatoio per aiutare a lubrificare il legno: due o tre tappi.

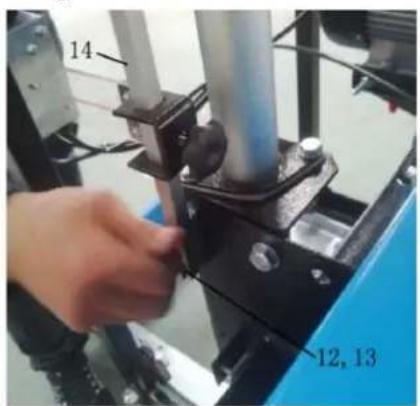

Trovare il puntatore completo (14) e la staffa della scala (11), fissare il puntatore completo sul lato destro del tubo scorrevole sulla testa della sega, utilizzare queste parti fornite (12, 13). Fissare la staffa della bilancia sul lato destro della piastra di giunzione A utilizzando i bulloni e i dadi (15). Infine stringere tutti i bulloni.

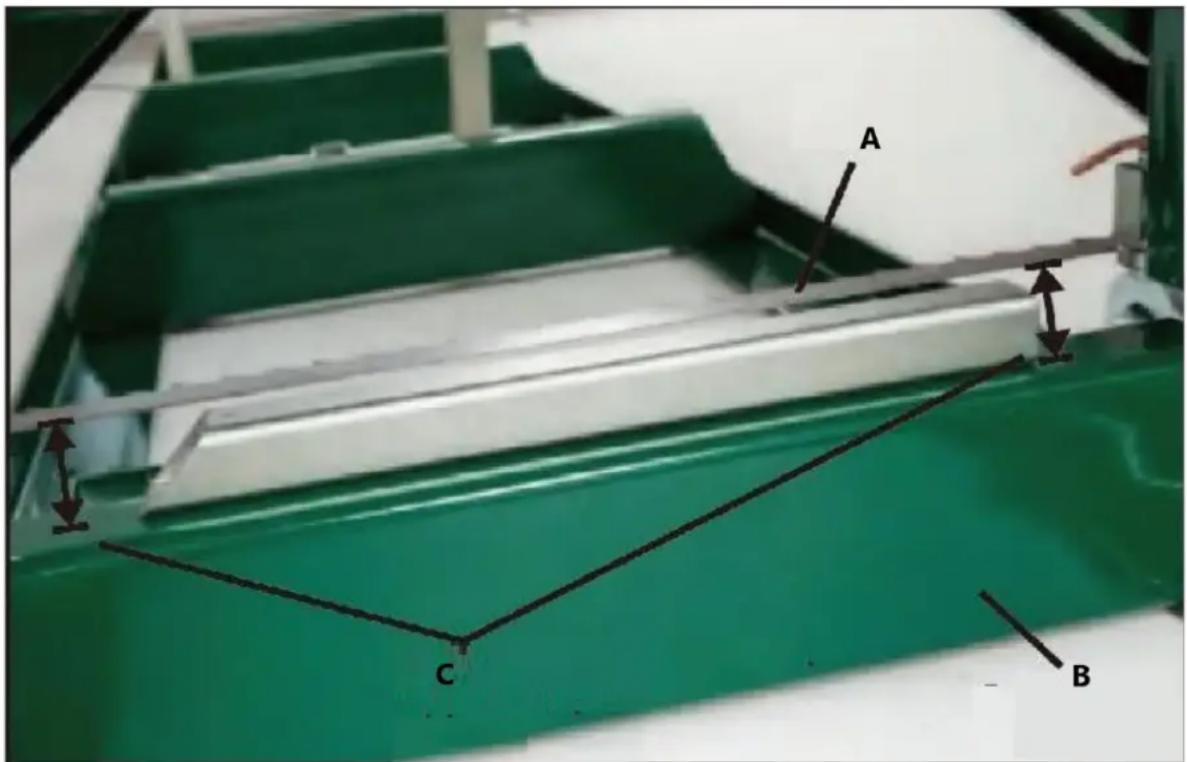

Utilizzando un metro a nastro, prendi la misura sul lato destro e sinistro, dalla lama alla parte superiore del braccio trasversale. Se non si ha a disposizione un metro a nastro, è possibile posizionare un tubo di acciaio sulla parte superiore del braccio trasversale per controllare la distanza su entrambi i lati. La distanza dovrebbe essere uguale su entrambi i lati. Se non è uguale, è possibile regolare l'altezza del lato sinistro o destro della testa della sega regolando la tensione della fune d'acciaio e quindi ruotando la maniglia di sollevamento per far salire e scendere leggermente la testa della sega e ottenere l'equilibrio sui due lati. Infine si dovrebbe ottenere un buon parallelismo tra la lama della sega e la superficie superiore del braccio trasversale.

A C B

A - Lama della sega
B – Braccio trasversale
C – Controllare la distanza su due lati

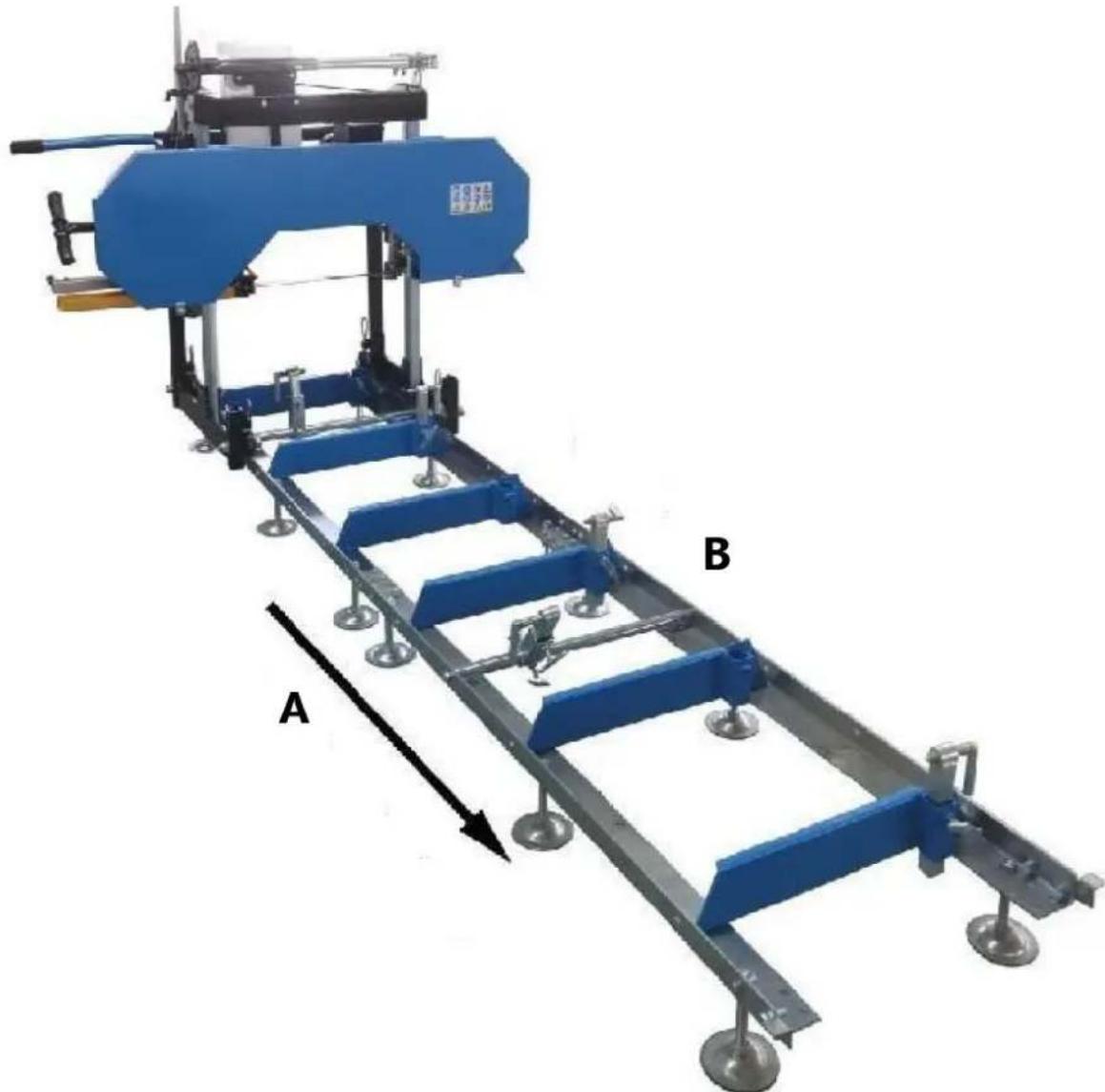

A - Lato destro del mulino
B - Lato sinistro del mulino

Avviso:

Tagliare sempre nella direzione indicata sopra. La pinza per tronchi deve sempre trovarsi sul lato destro del tronco, mentre i supporti per tronchi devono sempre trovarsi sul lato sinistro. Se il taglio non viene eseguito in questa direzione, il tronco potrebbe staccarsi e persino causare danni o lesioni. Ora che la segheria è assemblata, seguire le “PROCEDURE DI INSTALLAZIONE DELLA SEGHERIA” nella sezione seguente. In caso contrario, le prestazioni di taglio potrebbero risultare scadenti, con conseguenti danni o lesioni.

PROCEDURE DI INSTALLAZIONE DELLA SEGHERIA TENSIONE DELLA CINGHIA

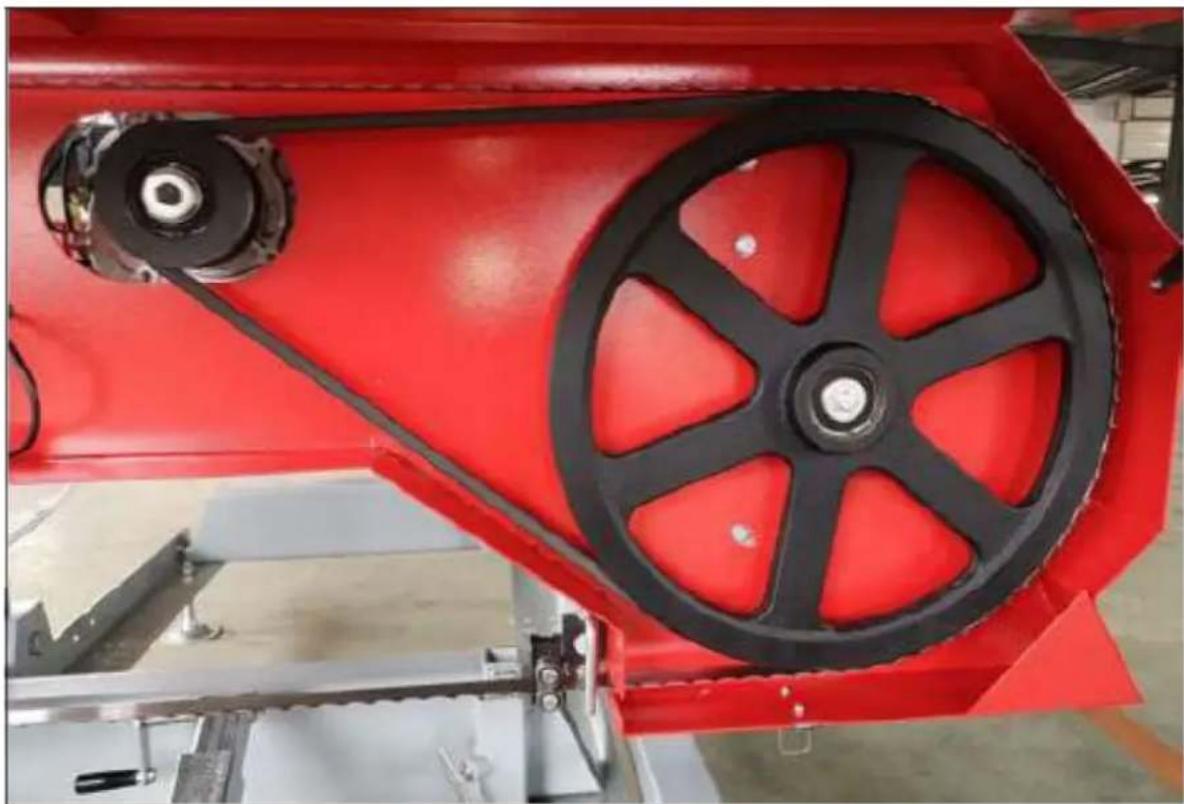

Per controllare la tensione della cinghia, provare a muovere la cinghia verso l'alto e verso il basso con decisione, usando la mano. La flessione non dovrebbe superare 1/4" in entrambe le direzioni (1/2" in totale). Se la cinghia si flette più di quanto indicato, sarà necessario tenderla come descritto di seguito.

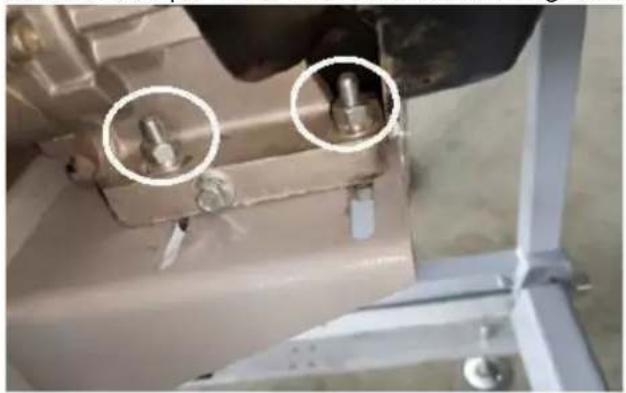

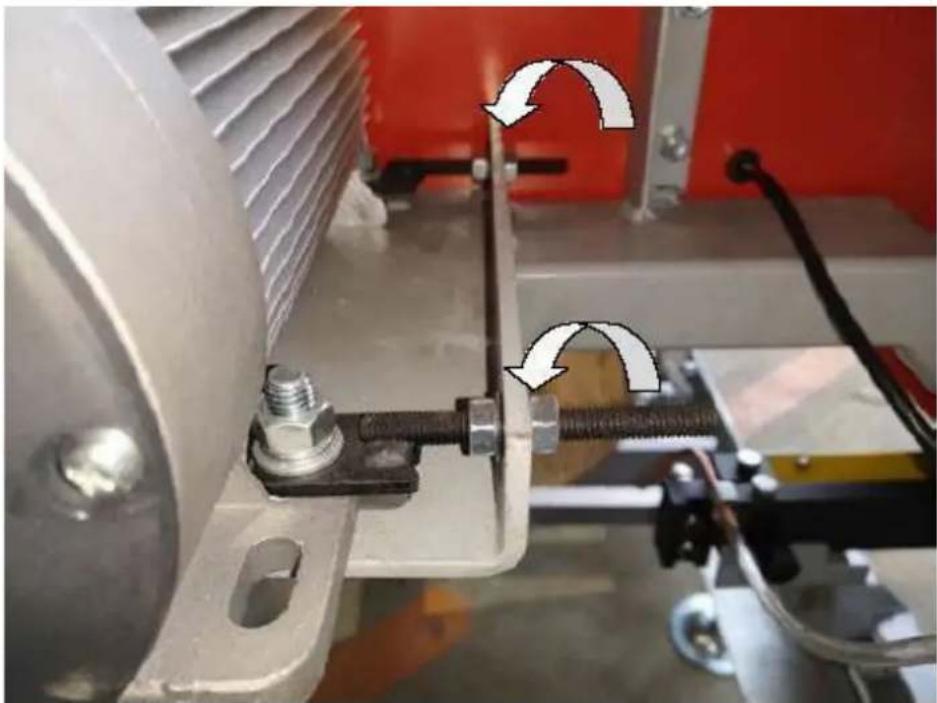

Per sostituire la cinghia lato trasmissione, allentare i quattro bulloni che fissano il motore al supporto motore utilizzando una chiave da 16 mm.

Ora che il motore è libero di scorrere sulla piastra di montaggio, ruotare il dado da 13 mm (A) sul perno orizzontale in senso antiorario, spingere il motore verso il perno e applicare maggiore tensione sulla cinghia. Eseguire questa operazione in modo graduale, controllando al contempo che la cinghia abbia una corretta flessione. È inoltre importante assicurarsi che il motore rimanga perpendicolare alla cinghia di trasmissione. Un serraggio eccessivo può causare la torsione del motore sulla piastra di montaggio, con conseguenti problemi di allineamento della cinghia e un'usura prematura. Una volta impostata la tensione desiderata della cinghia, serrare i quattro bulloni del motore. In alternativa, se la cinghia di trasmissione è troppo tesa, ruotare il dado da 13 mm (B) sul perno orizzontale in senso antiorario e allontanare il motore dal perno.

TRACCIAMENTO DELLA LAMA

Non tentare mai di eseguire l'operazione descritta di seguito quando il motore è in funzione. Per precauzione, rimuovere il cappuccio della candela. Si consiglia inoltre di indossare guanti e occhiali di sicurezza quando si lavora con le lame poiché sono estremamente affiliate.

A – Direzione all'indietro
B – Direzione in avanti

La lama deve avere la stessa distanza tra i denti e la superficie della mola su entrambi i lati. Misurare la distanza tra la punta del dente della lama e la superficie anteriore della ruota a nastro su entrambi i lati. Se è necessaria una regolazione su uno dei due lati, i passaggi seguenti descriveranno in dettaglio questa procedura.

Allentare il bullone del gruppo guida lama con una bussola da 13 mm. Ora l'albero tondo dovrebbe essere libero di scivolare all'indietro e di non dare fastidio. Eseguire questo passaggio su entrambi i gruppi guida. In questo modo si garantisce che il cuscinetto guida non influenzi il movimento della lama durante la regolazione.

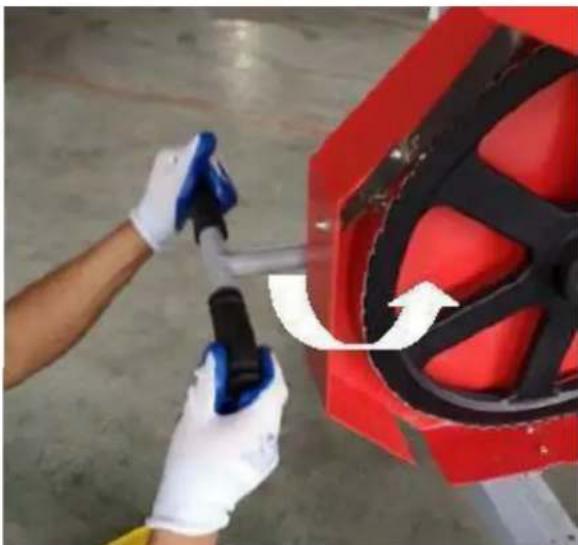

Per allentare un po' la tensione della lama, ruotare la maniglia a "T" in senso antiorario di un giro completo dalla posizione di massima tensione.

Regolazione del lato destro

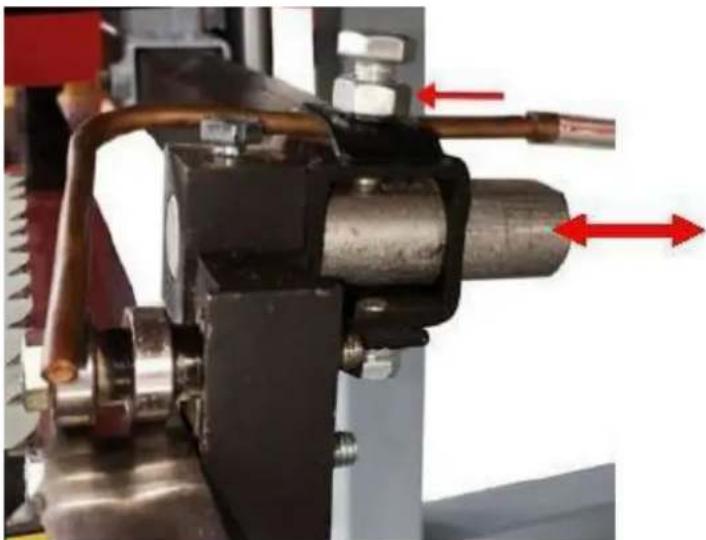

Allentare il bullone di allineamento del tracciamento con una chiave regolabile. Ora è possibile girare il bullone di allineamento per modificare l'angolazione della ruota del nastro e seguire la lama. Per spostare la lama più indietro sulla ruota della banda, questo bullone dovrà essere ruotato in senso orario. In alternativa, ruotando il bullone in senso antiorario si costringerebbe la lama a muoversi più in avanti sulla ruota della fascia.

A – Direzione all'indietro B – Direzione in avanti

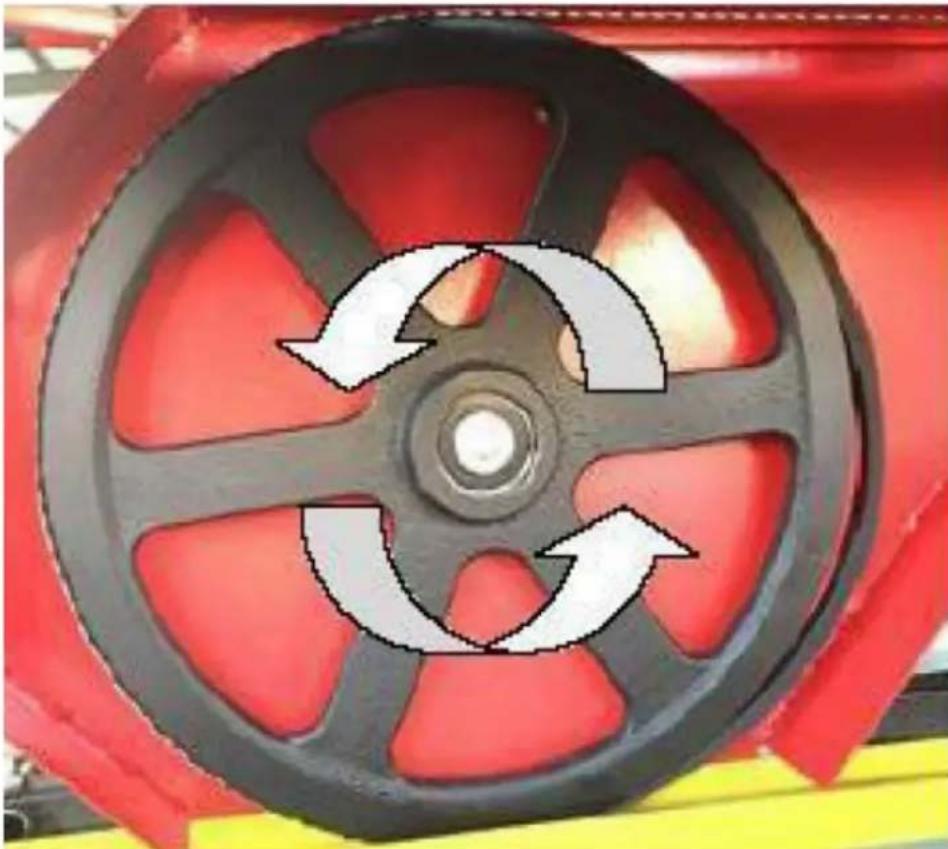

Indossando i guanti, fai girare la ruota del nastro con la mano e osserva come la lama ha cambiato direzione. Misurare nuovamente la distanza e ripetere il passaggio precedente per compensare ulteriormente, se necessario.

Regolazione del lato sinistro

Per regolare il lato sinistro della segheria, iniziare nuovamente allentando la tensione della lama ruotando la maniglia a "T" di un giro in senso antiorario. Utilizzando una chiave da 16 mm, allentare entrambi i "bulloni verticali" di 1/2 giro. In questo modo si eliminerà la forza di serraggio esercitata sull'albero della ruota a nastro da questi due bulloni, consentendogli di muoversi liberamente nei passaggi successivi.

A B C E D

A – Bullone orizzontale B – Bullone verticale C – Dado interno orizzontale

D – Bullone verticale inferiore

E – Dado esterno orizzontale

Spostare la lama in avanti

Utilizzando una chiave da 16 mm, tenere fermo il "bullone orizzontale" con una chiave e ruotare il "dado interno orizzontale" in senso antiorario di 1/2 giro. Tenendo fermo il "bullone orizzontale", ruotare il "dado esterno orizzontale" in senso orario di 1/2 giro. Ciò ha spostato il "bullone orizzontale" e l'albero della ruota a nastro, facendo sì che la lama si sposti più in avanti.

Spostare la lama all'indietro

Utilizzando una chiave da 16 mm, tenere fermo il "bullone orizzontale" con una chiave e ruotare il "dado esterno orizzontale" in senso antiorario di 1/2 giro. Tenendo fermo il "bullone orizzontale", ruotare il "dado interno orizzontale" in senso orario di 1/2 giro. Questo passaggio ha spostato il "bullone orizzontale" e l'albero della ruota di bloccaggio, facendo sì che la lama si muova più in avanti. Serrare i bulloni verticali, quindi i dadi per fissare l'albero della ruota a nastro in posizione verticale.

A – Direzione all'indietro B – Direzione in avanti

Rimettere in tensione la lama ruotando la maniglia a “T” di un giro completo in senso orario. Indossando i guanti, fai girare la ruota di taglio con la mano e osserva come la lama ha cambiato direzione. Misurare nuovamente la distanza e ripetere il passaggio precedente per compensare ulteriormente, se necessario. Una volta che la lama è allineata correttamente, riportare i gruppi guidalama verso la lama. Mantenere una distanza pari alla larghezza della carta tra il cuscinetto guida della lama e la parte posteriore della lama. Ulteriori informazioni su questa configurazione possono essere trovate nella sezione successiva: “REGOLAZIONE DELLA GUIDA DELLA LAMA”

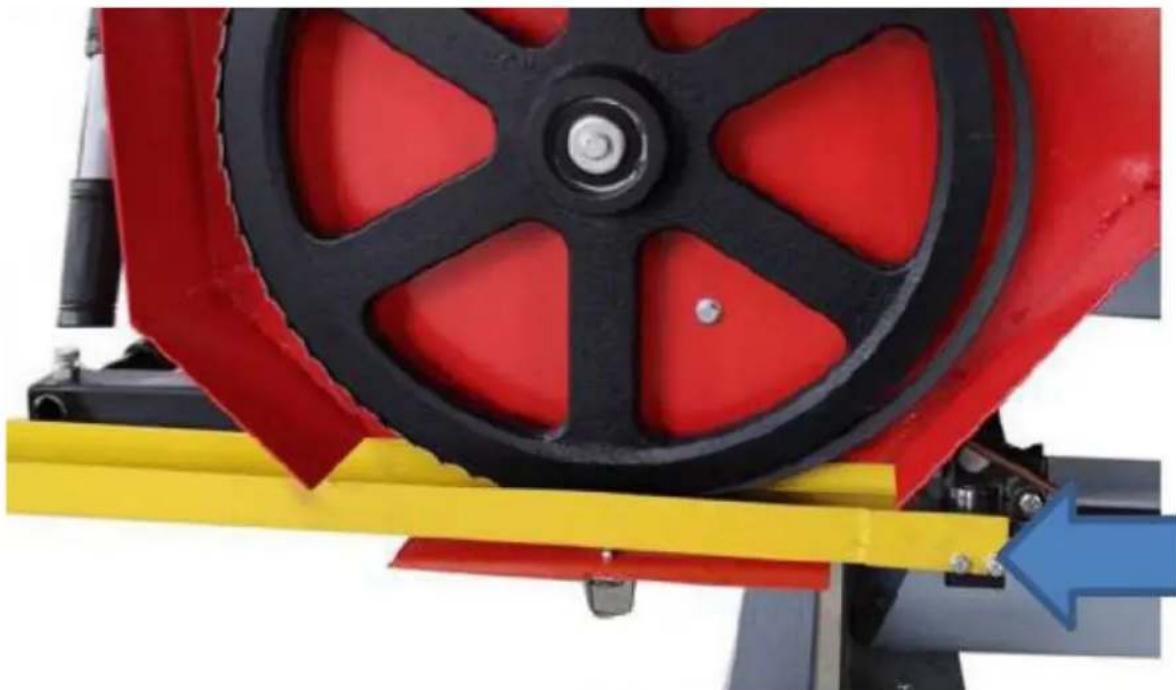

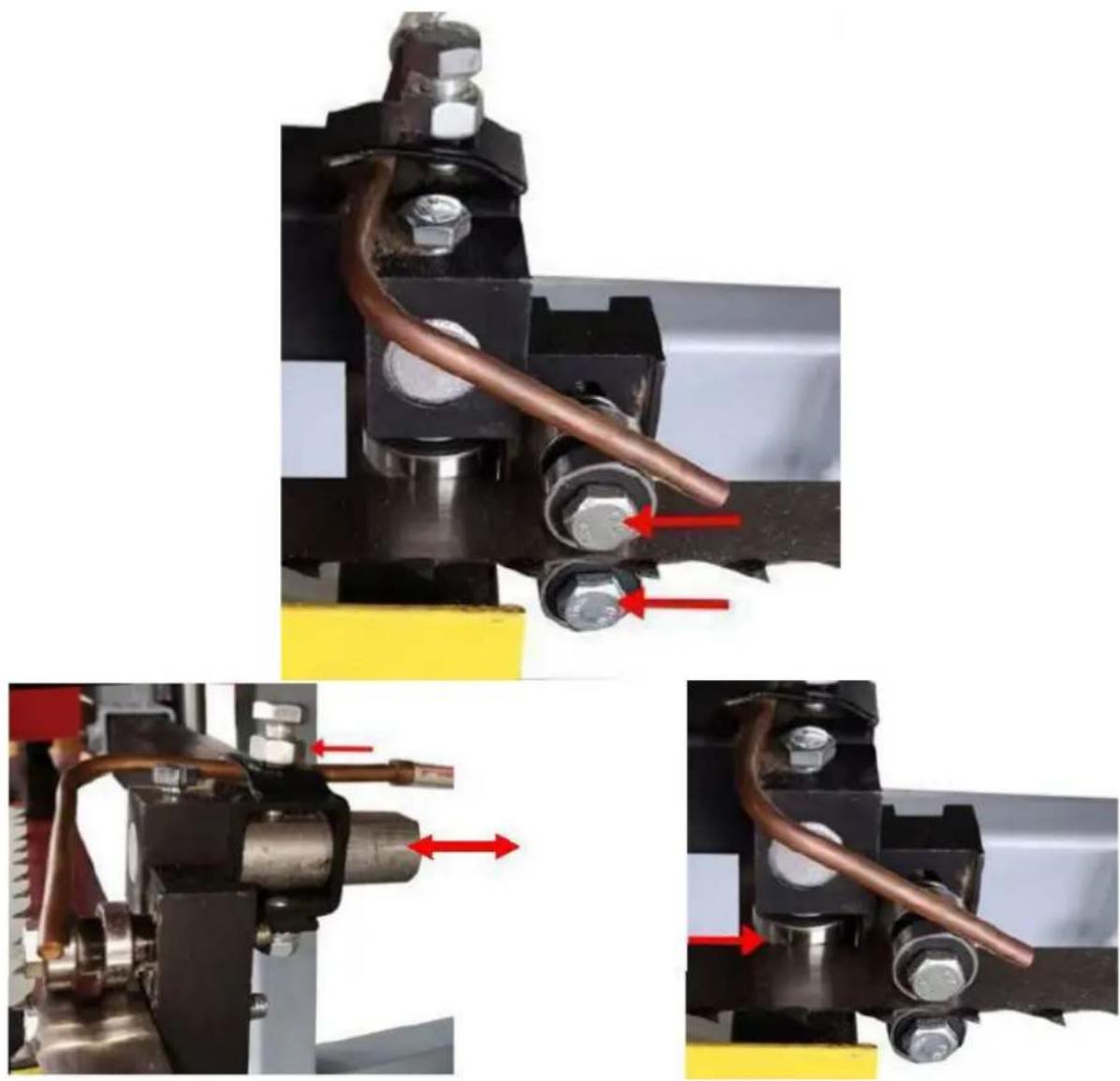

REGOLAZIONE DELLA GUIDA DELLA LAMA

Non tentare mai di eseguire l'operazione descritta di seguito quando il motore è in funzione. Per precauzione, rimuovere il cappuccio della candela. Si consiglia inoltre di verificare che la lama segua correttamente la traiettoria prima di eseguire le operazioni descritte di seguito. Il tracciamento della lama è trattato nella pagina precedente. Utilizzando una chiave da 13 mm, allentare il bullone della guida della lama sia sul lato sinistro che su quello destro. Dovrebbero essere liberi di scorrere su e giù.

Allentare il bullone del gruppo guida lama con una bussola da 13 mm. Ora l'albero tondo dovrebbe essere libero di scorrere avanti e indietro. Posizionarlo in modo che tra il cuscinetto e la parte posteriore della lama ci sia uno spazio largo quanto la carta. Serrare il bullone contro la parte piatta dell'albero per fissare nuovamente il gruppo in posizione. Utilizzando un pezzo di carta tra la lama e i blocchi guidalama, stringere i bulloni del cuscinetto.

TENSIONE DELLA LAMA

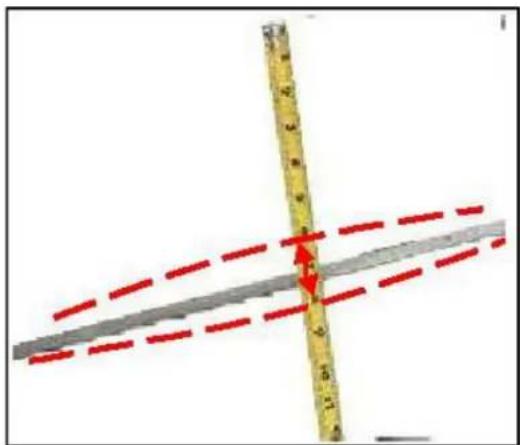

La corretta tensione della lama si ottiene quando la lama non si flette più di 1/8" – 1/4" verso l'alto/verso il basso quando viene spostata con decisione a mano nella posizione centrale dei blocchi guida della lama. Ruotando la maniglia a "T" della tensione della lama in senso orario si aggiunge tensione alla lama.

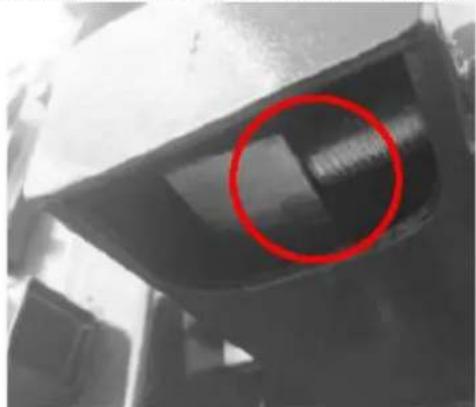

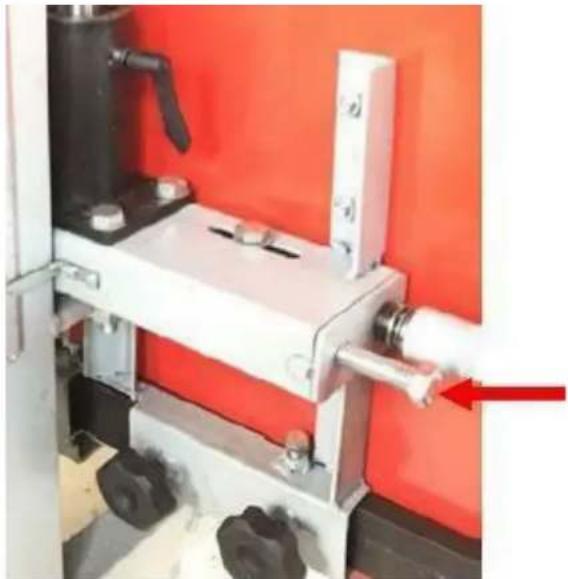

Quando si tende la lama, assicurarsi che il bullone di regolazione del tracciamento situato dietro la maniglia a "T" (nella foto) sia nuovamente inserito nella sua cavità una volta terminato e prima di azionare il mulino. In caso contrario, la lama potrebbe essere lanciata e rompersi.

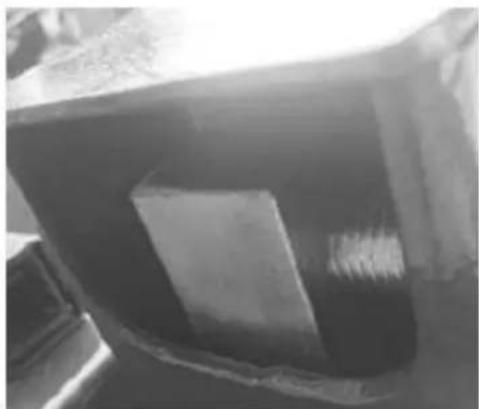

Bullone di regolazione del tracciamento fuori dalla cavità, se appare così NON avviare il

Bullone di regolazione del tracciamento inserito nella cavità. Dovrebbe apparire così prima che il mulino venga riavviato.

mulino finché non è nuovamente appoggiato nella sua cavità.

Dopo aver tensionato la lama, assicurarsi che il braccio di supporto della lama sia bloccato in posizione.

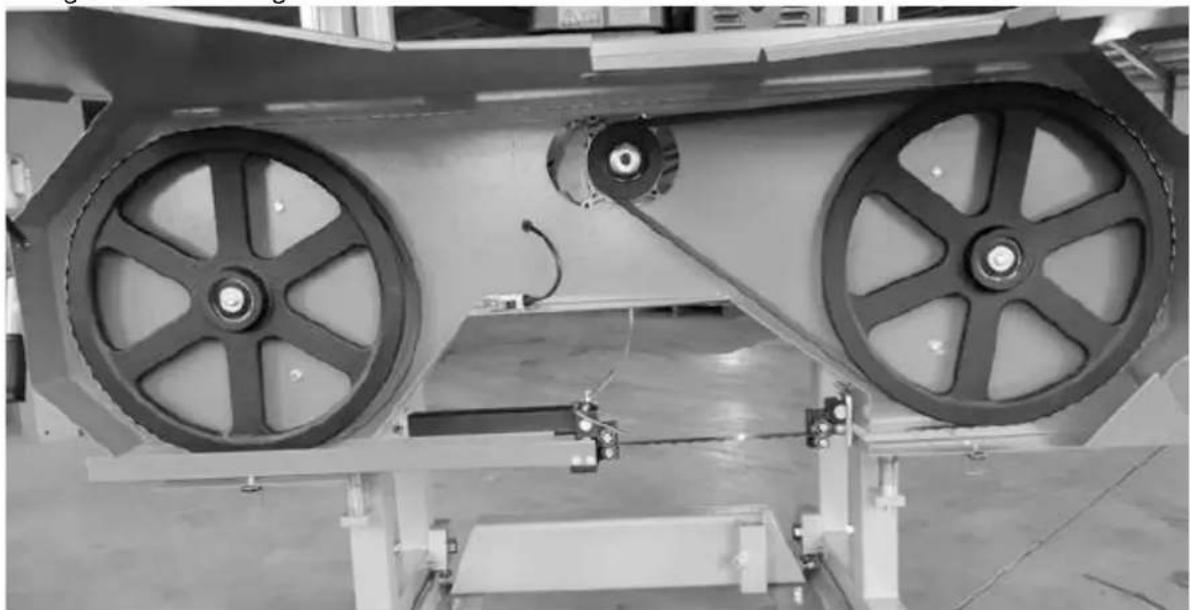

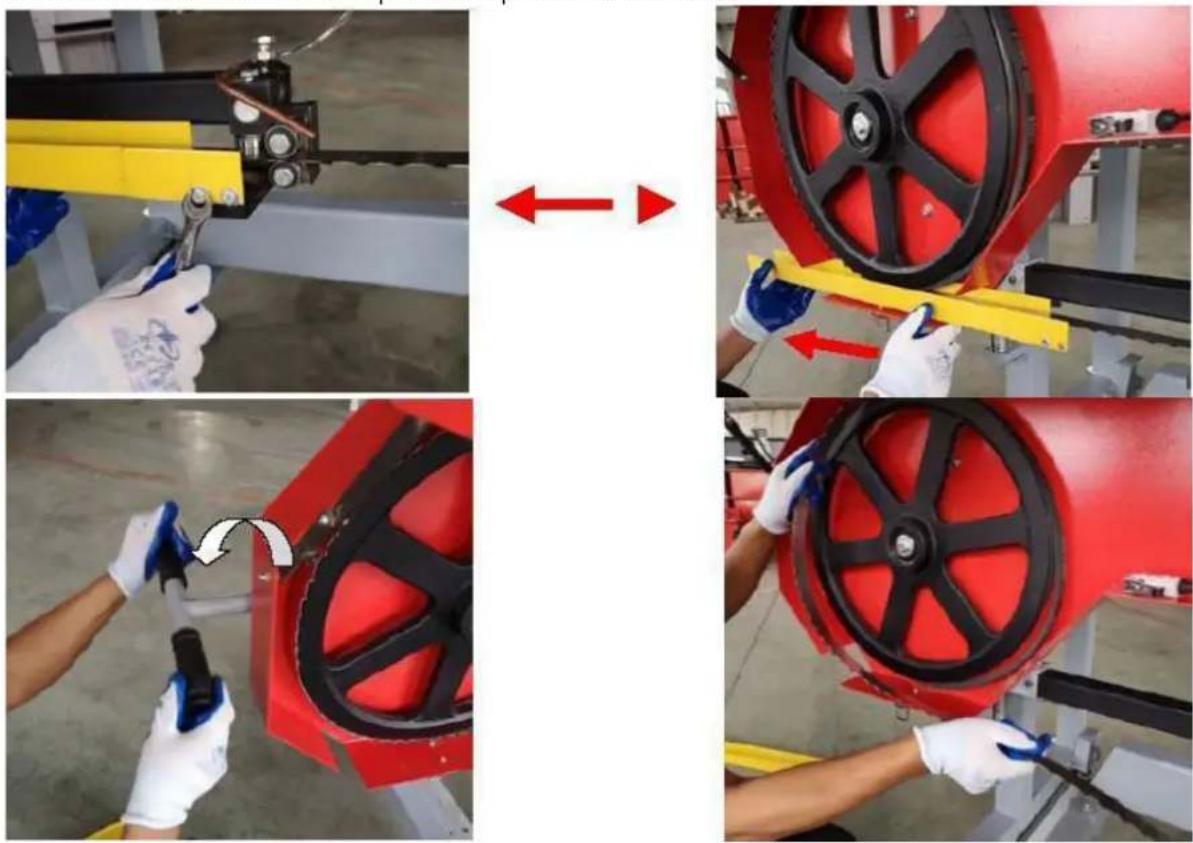

MANUTENZIONE DELLA SEGHERIA SOSTITUZIONE DELLA LAMA

Non tentare mai di eseguire l'operazione descritta di seguito quando il motore è in funzione. Per precauzione, staccare la spina dalla presa di corrente. Durante la sostituzione della lama è obbligatorio indossare guanti e occhiali di sicurezza.

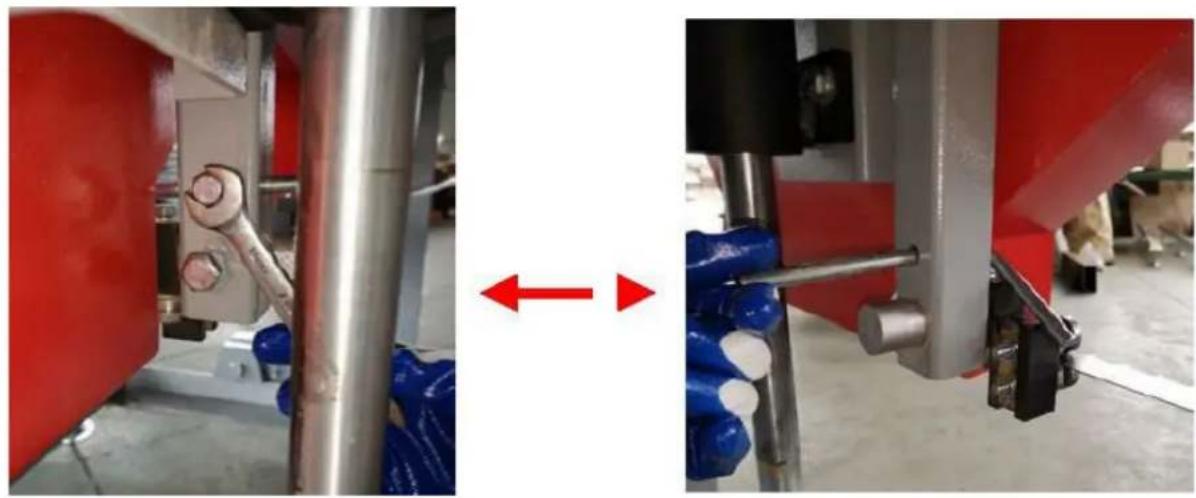

Allentare la vite e tirare indietro la leva di limitazione della lama.

Allentare la vite ed estrarre il coperchio di protezione della lama.

Rimuovere la tensione dalla lama ruotando la maniglia a "T" in senso antiorario. Ora la lama dovrebbe essere allentata e libera di uscire dritta dalla parte anteriore. Ora è possibile installare la nuova lama, chiudere le protezioni e impostare la corretta tensione della lama.

SOSTITUZIONE DELLE CINGHIE

Non tentare mai di eseguire l'operazione descritta di seguito quando il motore è in funzione. Per precauzione, staccare la spina dalla presa di corrente. Durante la sostituzione delle cinghie è obbligatorio indossare guanti e occhiali di sicurezza.

Per sostituire la cinghia è necessario innanzitutto rimuovere la lama. Per rimuoverla, seguire i passaggi indicati sopra.

La segheria è dotata di due cinghie trapezoidali in gomma che devono essere sostituite in un unico set. Si sconsiglia di sostituire le singole cinghie separatamente. Si consiglia di utilizzare una cinghia dentata BX50 per il lato trasmissione e una cinghia secondaria BX41.

Per sostituire la cinghia lato trasmissione, allentare i quattro bulloni che fissano il motore al supporto motore utilizzando una chiave da 16 mm.

Ora che il motore è libero di scorrere sulla piastra di montaggio, ruotare il dado da 13 mm sul perno orizzontale in senso antiorario. Ciò consentirà al motore di muoversi e alleggerirà la tensione della cinghia. È possibile rimuovere la vecchia cinghia e installare quella nuova. Tendere la nuova cinghia e fare riferimento alle istruzioni per la TENSIONE DELLA CINGHIA descritte nella sezione del manuale relativa all'installazione della segheria. Ora è possibile sostituire la cinghia di trasmissione semplicemente estraendola e installando quella nuova. Ora è possibile reinstallare la lama, chiudere le protezioni e impostare la corretta tensione della lama.

Si noti che è probabile che il tracciamento della lama cambi e debba essere regolato quando si installano nuove cinghie. Per ulteriori informazioni, fare riferimento a “TRACCIAMENTO DELLA LAMA”.

Nota : è molto importante allentare la tensione della lama ruotando la maniglia a "T" in senso antiorario quando la segheria non è in uso. In caso contrario, si verificheranno punti piatti sulle

cinghie di gomma. Questi punti piatti faranno vibrare eccessivamente il mulino durante il successivo utilizzo.
