KÄYTTÖOHJE WOOHS-E3600K MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Vaakasuora vannesaha
Malli	MSW-WOOHS-7HP
Moottorin teho [kW]	4,1
Moottorin nopeus [rpm]	3600
Terän nopeus [m/s]	14
Suurin leikkauskapasiteetti [mm]	457
Mitat [leveys x syvyys x korkeus; mm]	1250 x 1340 x 3000
Paino [kg]	156

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Vaakasuora vannesaha
Malli	MSW-WOOHS-E3600K
Nimellisjännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	2600
Moottorin nopeus [rpm]	2800
Suojausluokka IP	IP44
Terän nopeus [m/s]	14
Suurin leikkauskapasiteetti [mm]	457
Mitat [leveys x syvyys x korkeus; mm]	1350 x 1240 x 3000
Paino [kg]	152

VAROITUS:

Lue huolellisesti ja ymmärrä kaikki OHJEET ennen käyttöä. Turvallisuussääntöjen ja muiden perusturvatoimenpiteiden noudattamatta jättäminen voi johtaa vakavaan henkilövahinkoon.

ESIPUHE

Tämä kone on suunniteltu vain tiettyihin sovelluksiin. Suosittelemme vahvasti, että tätä konetta ei modifioida ja/tai käyttää mihinkään muuhun tarkoitukseen kuin mihin se on suunniteltu. Jos sinulla on kysyttävää tietystä sovelluksesta, ÄLÄ käytä konetta ennen kuin olet ensin ottanut meihin yhteyttä selvittääksesi, voidaanko se suorittaa tai pitäisikö se tehdä tuotteelle.

KÄYTTÖTARKOITUS

Tämä saha on suunniteltu tukkien sahaamiseen, kun saha on tukevasti maassa.

YLEISET TURVALLISUUSOHJEET

VAROITUS: Lue ja ymmärrä kaikki ohjeet. Kaikkien alla lueteltujen ohjeiden noudattamatta

jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan vamman.

VAROITUS: Tässä käyttöohjeessa käsitellyt varoitukset, varoitukset ja ohjeet eivät voi kattaa a mahdollisia olosuhteita tai tilanteita, joita voi esiintyä. Käyttäjän on ymmärrettävä, että terve a varovaisuus ovat tekijöitä, joita ei voida sisällyttää tähän tuotteeseen, mutta käyttäjän on rettava ne.

TYÖALUE

• Pidä työalue puhtaana, vapaana ja hyvin valaistuna. Sotkuiset ja pimeät työalueet voivat aiheuttaa tapaturmia.
• Älä käytä sahaasi paikassa, jossa on tulipalon tai räjähdyksen vaara; esim. syttyvien nesteiden, kaasujen tai pölyn läsnäollessa. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Pidä lapset ja sivulliset loitolla käyttäessäsi sähkötyökalua. Häiriöt voivat aiheuttaa hallinnan menettämisen, joten vierailijoiden tulee pysyä turvallisella etäisyydellä työalueelta.
• Ole tietoinen kaikista työalueellasi olevista sähkölinjoista, sähköpiireistä, vesiputkista ja muista mekaanisista vaaroista, erityisesti työpinnan alla olevista vaaratekijöistä, jotka ovat piilossa käyttäjän näkyviltä ja joihin voi joutua tahattomasti kosketuksiin ja jotka voivat aiheuttaa henkilö- tai omaisuusvahinkoja.
• Ole tarkkana ympäristöstäsi. Sähkötyökalujen käyttö suljetulla työalueella voi joutua vaarallisen lähelle leikkaustyökaluja ja pyöriviä osia.

HENKILÖKOHTAINEN TURVALLISUUS

• Pysy valppaana, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkinen tarkkaavaisuus sähkötyökaluja käytettäessä voi aiheuttaa vakavan henkilövamman.
• Pukeudu kunnolla. Älä käytä väljiä vaatteita, roikkuvia esineitä tai koruja. Pidä hiuksesi, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. Tuuletusaukot peittävät usein liikkuvat osat ja niitä tulee välttää.
• Käytä turvavaatteita ja -varusteita. Käytä suojalaseja tai sivusuojilla varustettuja suojalaseja, jotka ovat voimassa olevien kansallisten standardien mukaisia, tai tarvittaessa kasvosuojusta.
• Käytä pölynaamarina pölyisissä työolosuhteissa. Tämä koskee kaikkia työalueella olevia henkilöitä. Käytä tarvittaessa myös liukumattomia turvakenkiä, kypärää, käsineitä, pölynkeräysjärjestelmiä ja kuulosuojaimia.
• Älä kurota liikaa. Pysy koko ajan oikeassa asennossa ja tasapainossa.
• Irrota säätöavaimet tai jakoavaimet ennen kuin kytket työkalun virtalähteeseen tai käynnistät sen. Jakoavain tai avain, joka jätetään kiinni työkalun pyörivään osaan, voi aiheuttaa henkilövahinkoja.
• Älä koskaan tee teränohjaimen säätöjä, irrota tai asenna teriä tai suorita muita huoltotoimia tai muita säätöjä moottorin käydessä.

TYÖKALUN KÄYTTÖ JA HOITO

• Varmista aina, että käyttäjä tuntee asianmukaiset turvatoimenpiteet ja käyttötekniikat ennen koneen käyttöä.
• Vältä "takaisinpotkua" tietämällä, mitkä olosuhteet voivat luoda sen.
• Älä pakota työkalua. Työkalut tekevät parempaa ja turvallisempaa työtä, kun niitä käytetään tavalla, jota varten ne on suunniteltu.

• Älä koskaan käytä sahaa viallisen kytkimen kanssa. Kaikki sähkötyökalut, joita ei voi ohjata kytkimellä, ovat vaarallisia ja ne on korjattava ennen käyttöä.

• Sammuta moottori ja aseta kytkin lukittuun tai pois päältä -asentoon ennen huoltoa, säätöä, lisävarusteiden tai lisälaitteiden asentamista tai varastointia. Tällaiset ennaltaehkäisevät turvatoimenpiteet vähentävät sähkötyökalun vahingossa käynnistymisen riskiä.

• Kiinnitä puut tukkiruuvikiinnityslaitteella kädelläsi tai jonkun muun avustajan sijaan. Tämä varotoimenpide mahdollistaa työkalun oikean käytön molemmin käsin.
• Varastoitava saha. Kun sahaa ei käytetä, säilytä se kuivassa, turvallisessa paikassa tai säilytä hyvin peitettynä ja poissa lasten ulottuvilta. Tarkista sahan toimintakunto ennen varastointia ja ennen uudelleenkäyttöä.
• Pidä sahasi kunnossa. On suositeltavaa tarkastaa sahan yleinen kunto ennen käyttöä. Pidä sahasi hyvässä kunnossa ottamalla käyttöön tunnollinen korjaus- ja huolto-ohjelma tämän oppaan suositusten mukaisesti. Jos havaitset epänormaalia tärinää tai ääntä, sammuta saha välittömästi ja korjaa ongelma ennen käyttöä.
• Pidä sahanterät terävinä ja puhtaina. Oikein huolletut vannesahanterät takertuvat vähemmän todennäköisemmin ja niitä on helpompi hallita.
• Puhdistus ja voitelu. Käytä sahan puhdistamiseen vain saippuaa ja kosteaa liinaa.

Monet kotitalouksien puhdistusaineet ovat haitallisia sahan muovi- ja kumiosille.

• Käytä vain lisävarusteita, joita valmistaja suosittelee mallillesi. Lisävarusteet, jotka saattavat sopia toiseen sahaan, voivat aiheuttaa loukkaantumisvaaran, kun niitä käytetään sahalla.
• Käytä konetta aina kaikkien turvalaitteiden ja suojusten ollessa paikoillaan ja toimintakunnossa. ÄLÄ muuta tai tee muutoksia turvalaitteisiin. ÄLÄ käytä konetta, jos turvalaitteita tai suojuksia puuttuu tai ne eivät toimi.
• Älä koskaan jätä sahaa käynnissä ilman valvontaa.
• Kierretyt terät voivat ponnahtaa erilleen suurella voimalla ja arvaamattomasti mihin tahansa suuntaan. Käsittele aina kiertyneitä teriä, mukaan lukien laatikoihin pakatut, erittäin huolellisesti.
• Älä koskaan käytä laitetta minkään muun kuin puutavaran leikkaamiseen tai mihinkään muuhun tarkoitukseen kuin sahatavaran leikkaamiseen tässä oppaassa kuvatulla tavalla.

KÄYNNISTYSMENETTELY – LAITTEEN KÄYTTÖ

1. Käytä kestäviä työkäsineitä, ANSI-hyväksyttyjä suojalaseja koko kasvosuojan takana, teräskärkisiä työsaappaat ja pölynaamaria.
2. Käytä vain avustamalla.
3. Varmista, että ohjauslohkot ovat tiukalla ja tela tasainen.
4. Täytä voitelusäiliö puhtaalla vedellä ja pesuaineella.
5. Käynnistä ja käytä moottoria.
6. Leikkaa oksat pois käsiteltävästä puusta.
7. VAROITUS: Välttääksesi kuoleman tai vakavan loukkaantumisen, älä leikkaa puutavaraa, jossa on vieraita esineitä, kuten nauloja, metalliosia jne.
8. Aseta leikattava puutavara tukien päälle.
9. VAROITUS: Käyttäjän ja kaikkien avustajien on pysyttävä poissa terän etu- ja takaosasta aina, kun moottori on päällä.
10. Liikuta sahan päätä hitaasti uraa pitkin ja puutavaraa vasten tehdäksesi sahauksen.
11. Leikkaa tukin pyöristetyt sivut pois.
12. Kun tukki on neliöity, laudat tai pylväät voidaan leikata räätälöityjen vaatimusten mukaan.

YLEISET HUOLTOTIEDOT

Asianmukainen ja rutiinihuolto on ratkaisevan tärkeää käyttäjän turvallisuudelle ja hyvän jyrsinnän saavuttamiselle

tuloksia ja pidentää sijoituksesi käyttöikää.

1. Vannepyörän laakerit --- Ne on tarkastettava ennen käyttöä, jotta ne eivät ole kuluneet. Laakerit on tiivistetty, eikä niitä tarvitse rasvata.
2. Terän ohjauslaakeri --- Tarkista ennen käyttöä, ettei laakeripesässä ole liikaa uria tai naarmuja. Vaihda tarvittaessa.
3. Terän kireys --- Voitele kiristyskahvan "T" kierteet kuivana tai tarpeen mukaan. Käytä monikäyttöistä äärimmäisen paineen rasvaa.
4. Tukkiruuvit --- Rasvaa usein.
5. Hihnat --- Tarkasta säännöllisin väliajoin käyttö- ja välipyörän hihnan kunto ja kuluminen. Varmista, että terä ei kulje vanteen pyörillä.
6. Vetohihna --- Tarkista käyttöhihnan kireys säännöllisesti. Sen ei tulisi taipua enempää kuin 1/2" (12,5 mm).
7. Sahan pään lukitusnokkakahvat --- Rasvaa kokoonpano 30 päivän välein tai tarpeen mukaan.
8. Sahapään pystytolpat --- Suihkuta pylväät ennen käyttöä silikonisuihkevoitelulla, kuten 3-in-1 tai Jig-A-Loo.
9. Vannepyörän suojukset --- Poista säännöllisesti sahanpuru, joka voi kerääntyä vannepyörän suojusten sisään.
10. Voitelusäiliö --- Täytä vain vesi/pesuaineseoksella (yksi tai kaksi korkkia) tai käytä talvikuukausina tuulilasinpesunestettä. Älä jätä voiteluainetta säiliöön, jos lämpötila laskee alle 0°C.
11. Terien voiteluaine --- Älä koskaan käytä dieselpolttoainetta tai kerosiinia terien voiteluaineena. Nämä aineet johtavat hihnojesi ennenaikaiseen kulumiseen ja huonoon sahaustulokseen. Talvikäyttöä varten vaihda vesivoiteluaine tuulilasinpesunesteeseen.
12. Sahan pään nostokaapelit --- Tarkista säännöllisesti ennen toimenpiteitä, niiden aikana ja sen jälkeen kaapelit kulumisen tai taittumien varalta. Varmista, että kaapelit ovat moitteettomassa kunnossa. Öljyllä kierretty kaapelin osa usein estää ennenaikaisen kulumisen. Vaihda tarvittaessa uusiin kaapeleihin.

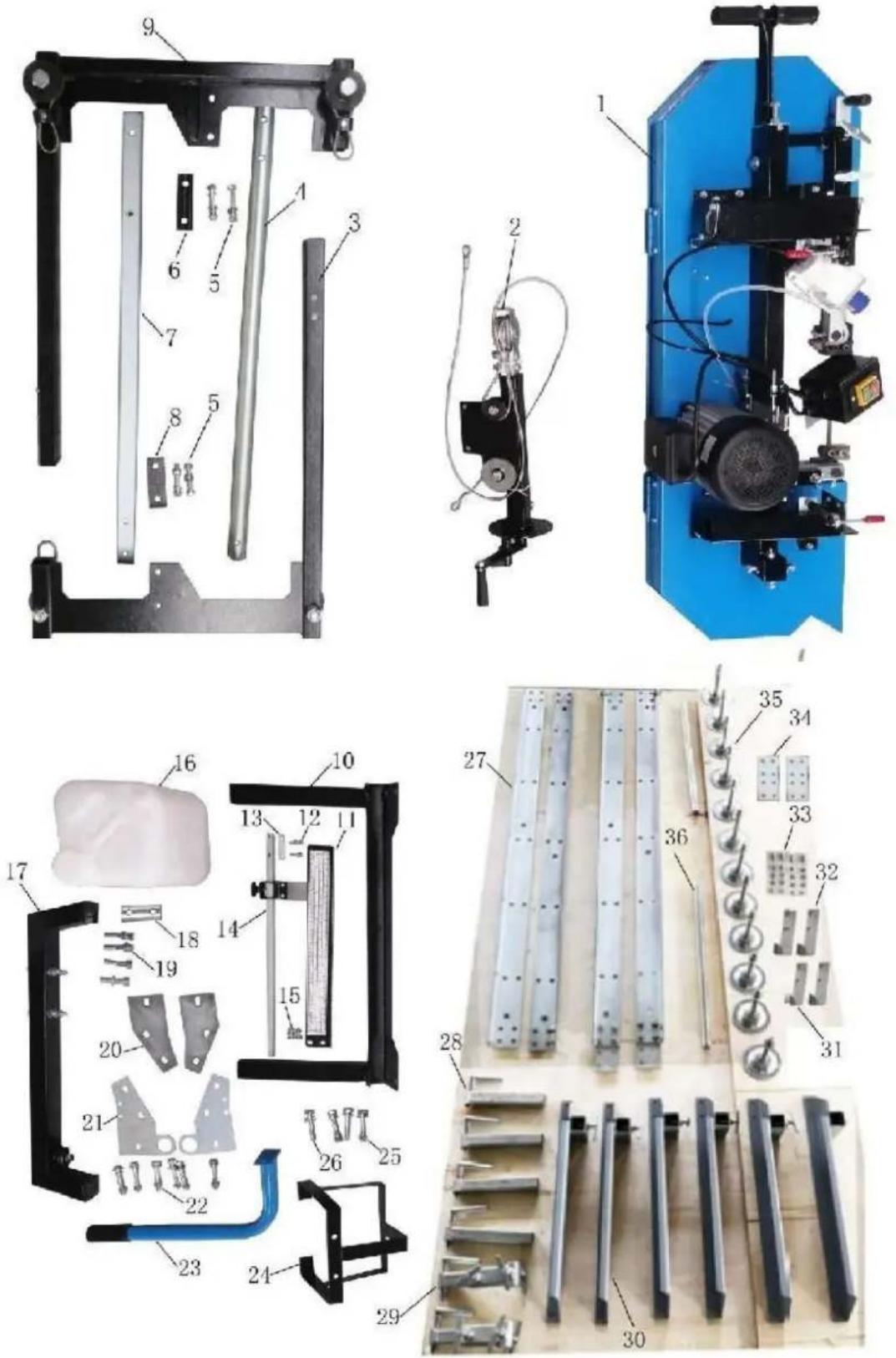

SAHAN ASENNUS OSIEN TARKASTUS

A. Ota kaikki osat ulos kuljetuslaatikosta ja aseta ne ulos.

B. Tarkista kaikki osat puhallusosaluettelon mukaisesti.

EI.	KUVAUS	Määrä	EI.	KUVAUS	Määrä
1	SAHAN PÄÄ	1	19	KUOSIOPULTTI M10X55 ALUSPURKKI 10mm JOUSIPALSI 10mm	444
2	TERÄSKÖYREIN TÄYDELLINEN	1	20	NIVELLEVY B	2
3	VASEN PYSTYRUUNO	1	21	LIITOSLEVY A	2
4	PYÖREÄ TUKI	1	22	KAUSIKOPUULTTI M10X70 ALUSLAITE 10mm JOUSIPALKI 10mm KUOSIPULTTI M10	61266
5	KUOSIOPULTTI M12X70 ALUSLAITE 12mm JOUSIPALKI 12mm KUOSIMUTTERI M12	4444	23	TYÖNTÄ-VETOKAHVA	1
6	VÄLILEVY C	1	24	SÄILIÖN TUKIPOSTI	1
7	NELIÖ POSTI	1	25	KUOSIOPULTTI M10X65 ALUSLAITE 10mm JOUSIPALKI 10mm KUOSIMUTTERI M10	2422
8	VÄLILEVY B	1	26	KUOSIOPULTTI M10X65 ALUSPURKKI 10mm JOUSIPALSI 10mm	222
9	OIKEA PYSTYRUUNO	1	27	OHJAUKisko	4
10	VAHVISTA KIINNIKE	1	28	KIINTEÄ CLAMP ASM	4
11	ASIAKKAAN KIINNIKE (ASTEIKAN KANSSA)	1	29	SIIRTYVÄ KIRISTIN ASM	2
12	KUOSIOPULTTI M6X25 ALUSTE 6mm	22	30	RISTIKÄSI ASM	6
13	VÄLIPALKKI	1	31	STOPPORI NO.1	2
14	OSOITIN VALMIS	1	32	STOPPORI NO.2	2
15	KUOSIOPULTTI M8X16 ALUSPURKKI 8mm KUOSIMUTTERI M8	222	33	KUOSIOPULTTI M10X25 KUOSIKOPUTTE RI M10 KUOSIKOPULTTI M12X25 ALUSTE 12mm	484844
16	JÄÄHDYTYSNESTESÄILIÖ MUOVIPUTKULLA	1	34	NIVELLEVY	2
17	PUTTEIDEN KANSSA LIITOS	1	35	PUTTERILLA JA ALUSTEELLÄ JALKAPEHJ	12
18	VÄLILEVY A	1	36	LIUKUTANKO	2

TELOJEN ASENNUS

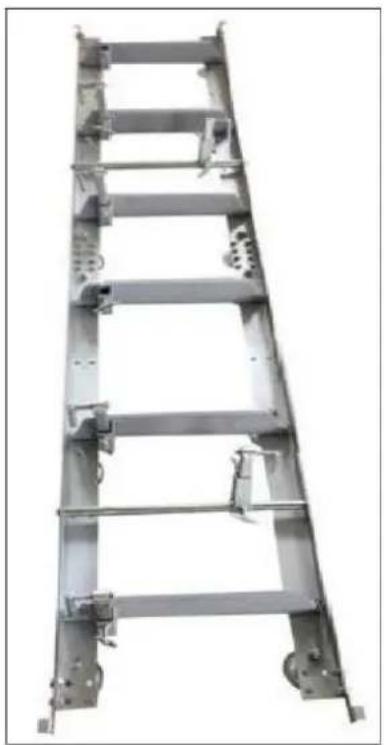

Kokoa telajärjestelmä ja kiinnitä löysästi mukana toimitetuilla muttereilla ja pulteilla. On tärkeää olla kiristämättä pultteja täysin tässä vaiheessa. Tämä tehdään sen jälkeen, kun pää on koottu ja rullattu radalla. Telat on ihanteellista koota tukevalle ja tasaiselle alustalle, joka on vähintään 4":n korkeudella maasta – Suosittelemme, että kiinnität tasoitusjalat ratapölkkyihin, joista kerromme myöhemmin käyttöohjeessa. Tämä mahdollistaa sahanpurun helpon siivoamisen telojen alta ja tukkitukien korkeuden säätämisen sekä telan helpomman tasoituksen.

Kiinnitä kiskojen poikittaistuet L-kanavaan mukana toimitetuilla muttereilla ja pulteilla. Liitoslevyä käytetään saumaliitoksessa liittämään kaksi osaa yhteen (näkyy oikeassa yläkulmassa). Varmista, että kiristät vain käsin tässä vaiheessa. Pultit kiristetään kokonaan, kun pääkokoonpano pääsee vapaasti vierimään teloilla ja antaa oikean raideleveyden.

Kokoa vaunun pysäyttimet telojen päihin (yhteensä 4 pysähdystä) ja kiristä.

LOKIKOIRA JA TUET

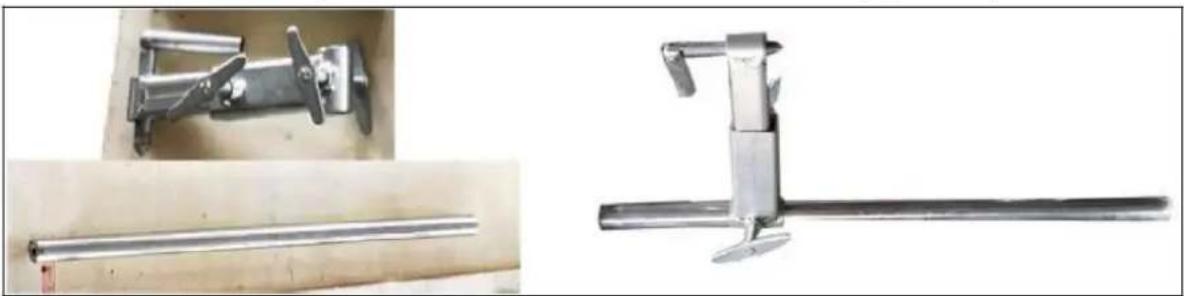

Kokoa tukkikoiran osat alla olevan kuvan mukaisesti ja käytä vedenkestävää rasvaa kierrekahvaan ja T-kahvaan. Kiinnitä kokoonpano kiskoon mukana toimitetuilla muttereilla ja pulteilla ja kiristä.

Kiinnitä tukkikoirä telaan alla olevan kuvan mukaisesti kahdella mukana toimitetulla pultilä ja aluslevyllä. Huomaa, että radan varrella on useita paikkoja, joihin tämä kokoonpano voidaan pultata. Riippuen siitä, kuinka monta telaosuutta on käytössä, valitse tukin kiinnitysasento, joka kiinnittää puun tukevasti tukin tukia vasten.

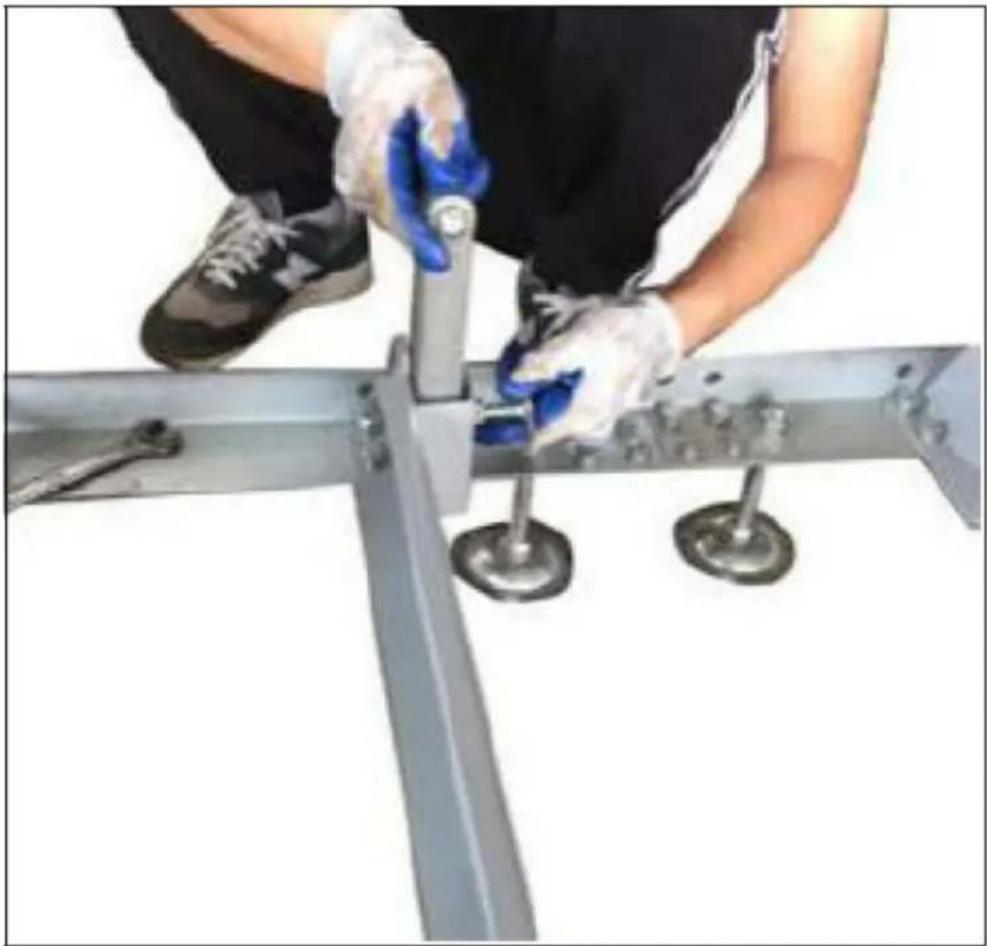

Aseta tukituet raitojen poikkitukiin ja kiinnitä T-kahvoilla. T-kahvan kierre tulee peittää vedenpitävällä rasvalla.

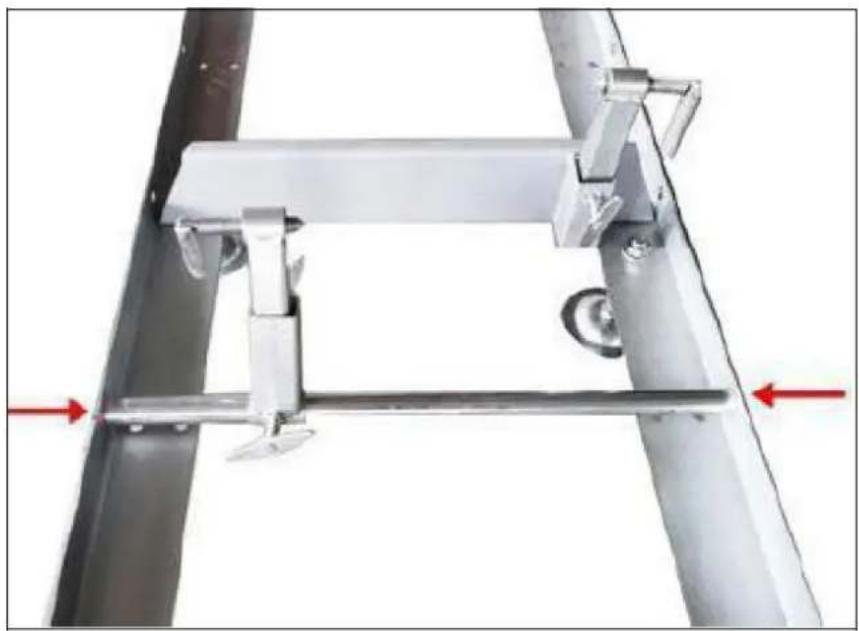

Aseta poikkivarsi kiskoille samalla tasolla

Huomautus:

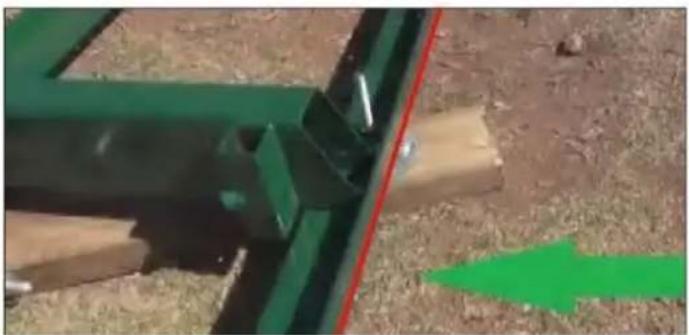

Jos maaperä ei ole kovaa eikä tasaista, voit työntää kiskon alle puupalikoita.

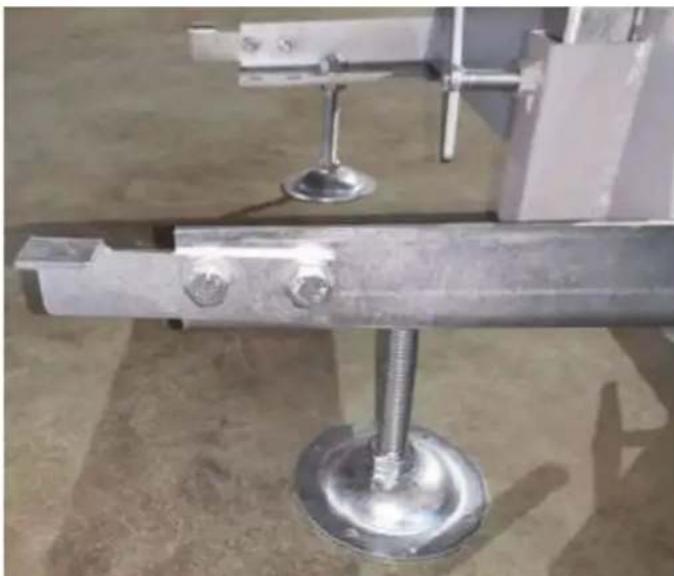

Suosittelemme ruuvaamaan vaitusjalat ratapölkkyihin myllyn tasaamisen jälkeen. Siksi ennen myllyn ruuvaamista ratapölkkyihin on suositeltavaa vetää lanka myllyn molemmilla puolilla varmistaakseen, että tela on suora ja tasainen.

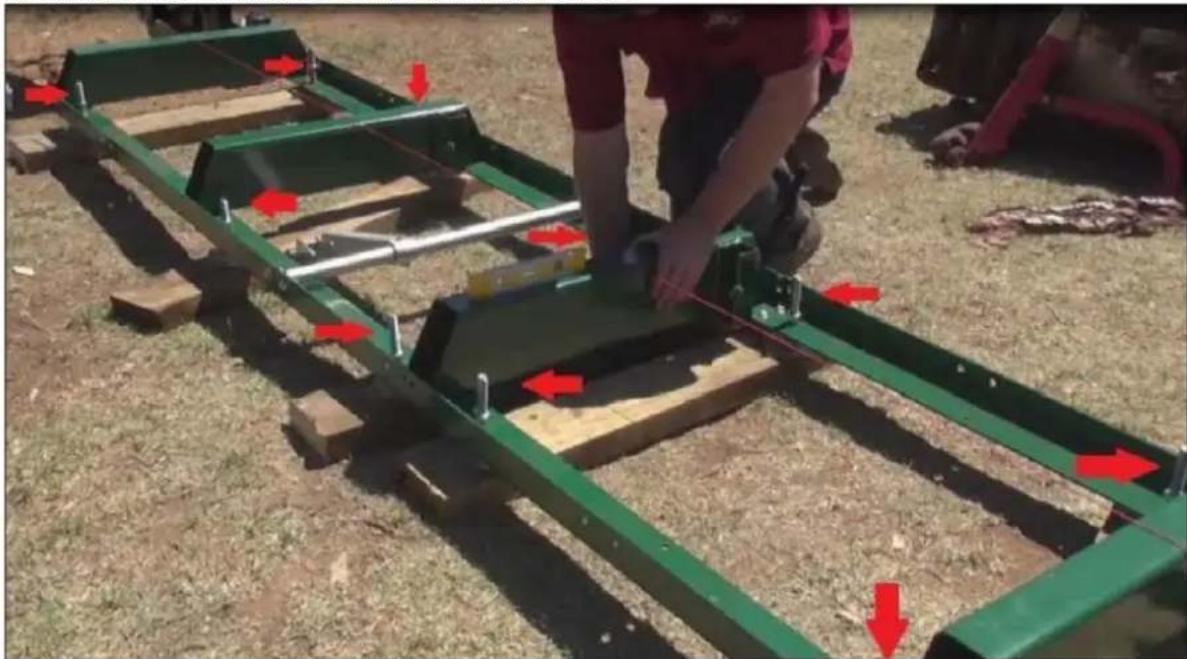

Punaiset nuolet osoittavat tasoitusjalkojen sijainnit. Niitä on kuusi per 1,5 metriä rata, yhteensä 12 koneessa. Välipankoissa tasoitusjalat vuorottelevat. Suosittelemme, että myllyn tasoitusjalat asetetaan ratapölkkyille, jotka kulkevat vasemmalta oikealle yllä olevan kuvan mukaisesti. Sinun on varmistettava, että myös pankot ovat vaakatasossa. Tätä varten käytät vesivaakaa, joka kulkee vasemmalta oikealle jokaisen kerroskerroksen päällä ja käytä myös naruviivaa pitkin radan pituutta. Merkkijonon tulee olla n. 10 mm pankkien yläpuolelle.

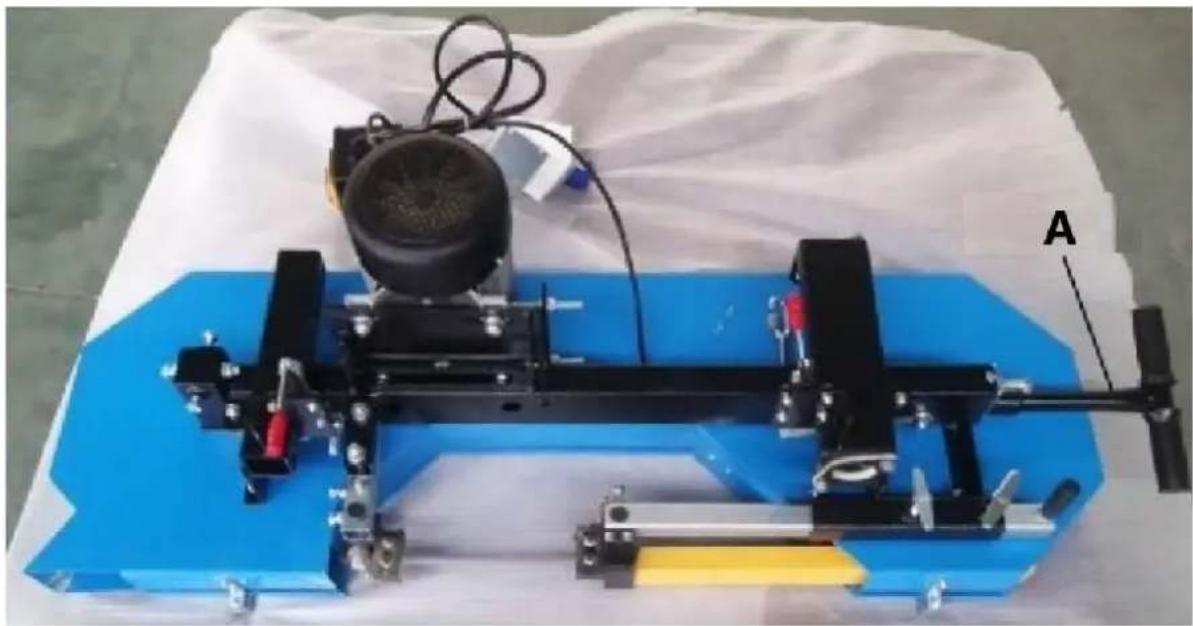

Aseta liikkuva peitto kuljetuslavalle, johon sahan laatikko oli kiinnitetty. Peitto estää teräsuojusten suojusten naarmuuntumisen. Käytä vähintään kahta henkilöä tai mekaanista etujärjestelmää käyttämällä, poista pääkokoonpano sahan laatikosta ja aseta se kuvapuoli alaspäin peiton päälle. Pääkokoonpano on erittäin raskas, joten sen välttämiseksi on käytettävä oikeaa tekniikkaa vamma tai vahinko.

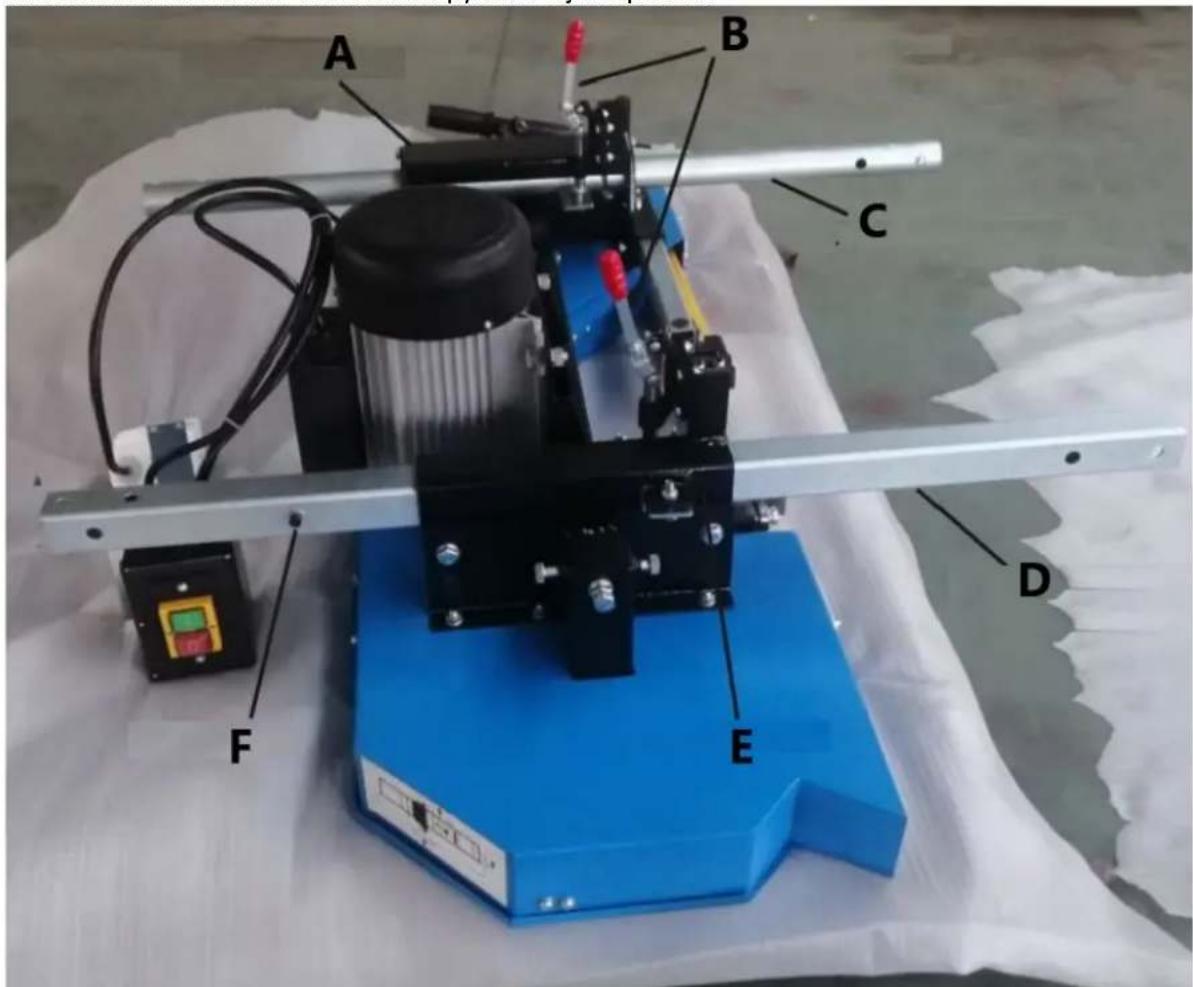

Etsi neliömäinen ja pyöreä pylväs ja työnnä pyöreä liukuputkeen lähelle terän kiristysjärjestelmää ja aseta neliömäinen liukuputkeen toisella puolella ja kiinnitä kaksi pystysuoraa tolppaa lukituskahvasta. Huomio neliömäisen pylvään rajoitinpulttiin.

A B C D E F

A - Liukuputki

B – Lukituskahva

C – Pyöreä pylväs

D – Neliömäinen sarake

E - Liukuputki

F – Pysäytyspultti

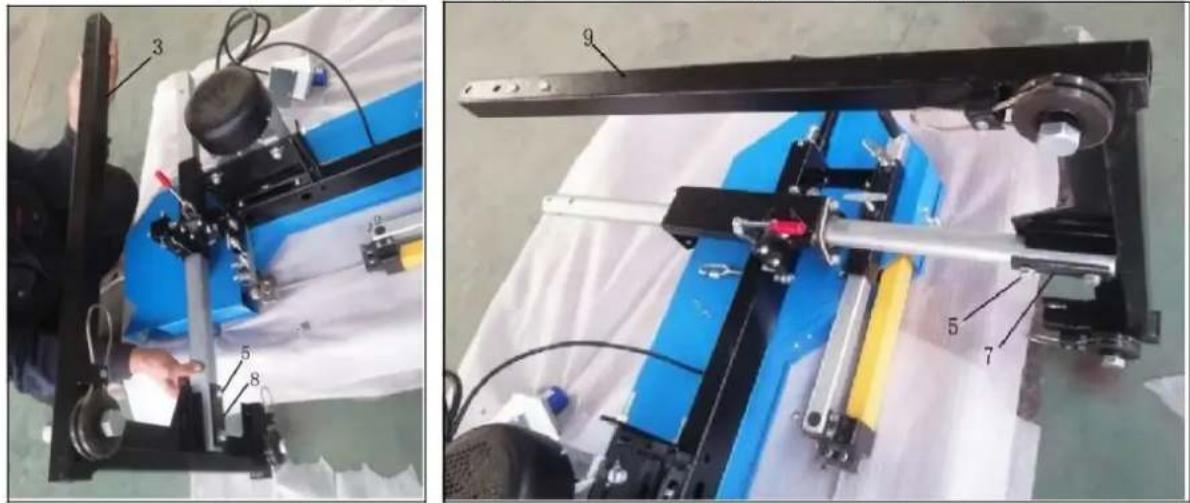

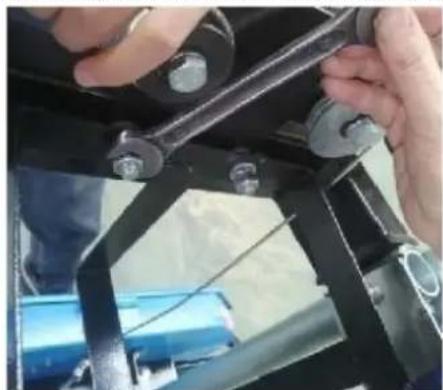

Liitä vasen pystyrunko (3) neliömäiseen pylvääseen pulttien (5) ja välilevyn B (8) osoittamalla tavalla. Liitä sitten oikea pystyrunko (9) pyöreään pylvääseen pulteilla (5) ja välilevyllä C (6).

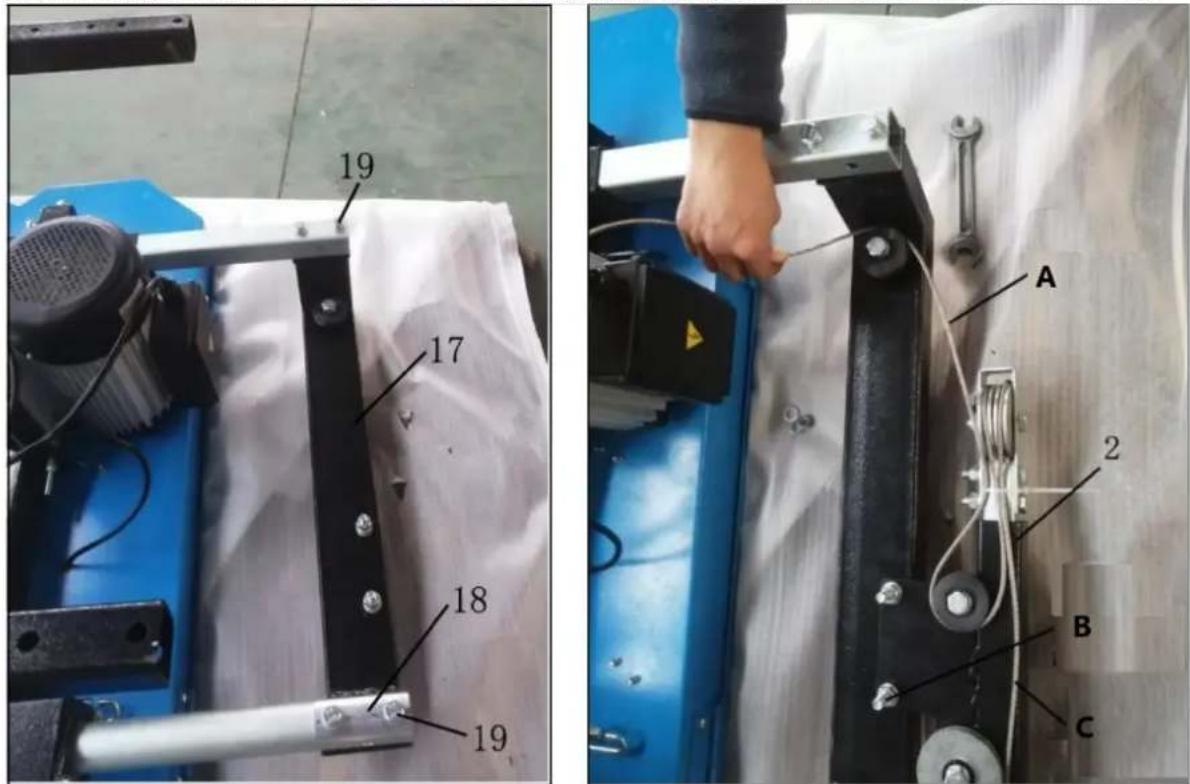

Liitä liitoskannatin (17) neliömäiseen pilariin ja pyöreään pylvääseen pulteilla (19) ja välilevyllä A (18). Löysää liitoskannattimen pultit ja mutterit ja kiinnitä teräsköyden pidike kuvan osoittamalla tavalla.

19 17 18 19 A 2 B C

A - Köysi -1 B - Pultit ja mutterit C - Köysi-2

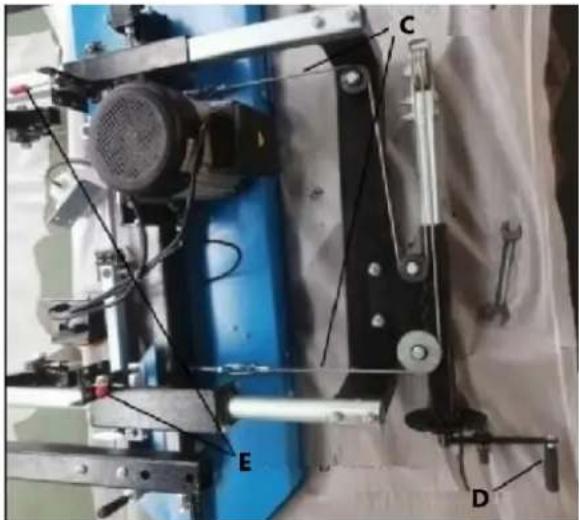

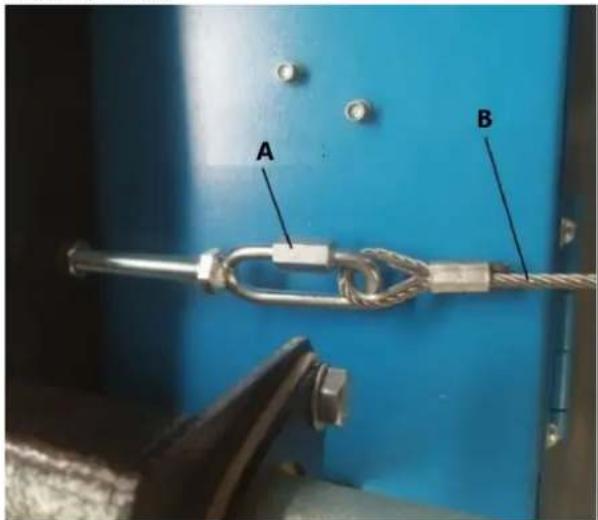

Löysää koneen pään ketjumutteria, anna teräsköyden hihnapyörän poikki, kiinnitä teräsköyden kaksi päätä pidikkeisiin, kiristä ketjumutteri. Käännä nostokahvaa, jotta teräsköysi kiristyy. Lukitse lukituskahvat.

A B

A - Ketjumutteri
B – Teräsköysi
C – Teräsköysi
D - Nostokahva
E – Lukituskahva

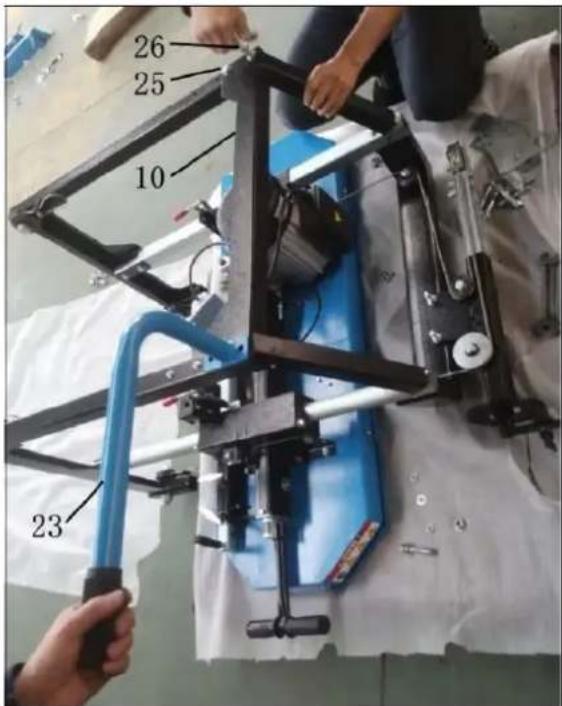

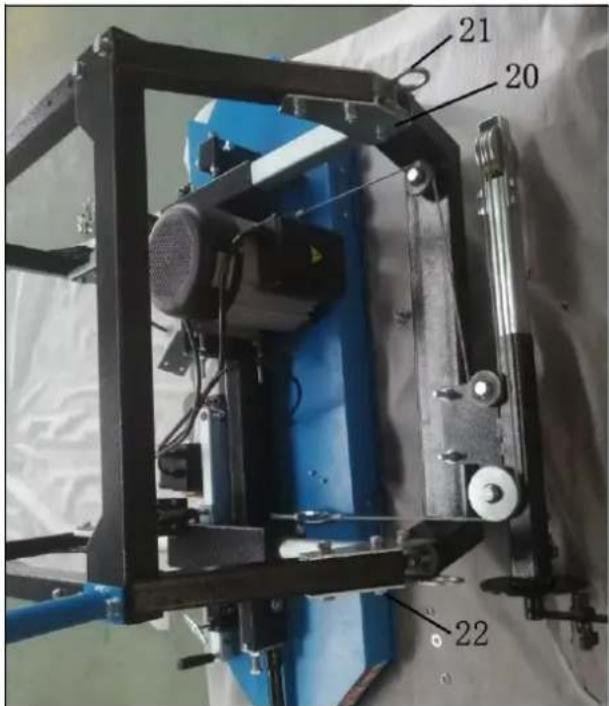

Yhdistä Strengthen-kannatin (10) ja työntö-vetokahva (23) mukana toimitetuilla osilla (25, 26, 20, 21, 22).

26 25 10 23

21 20 22

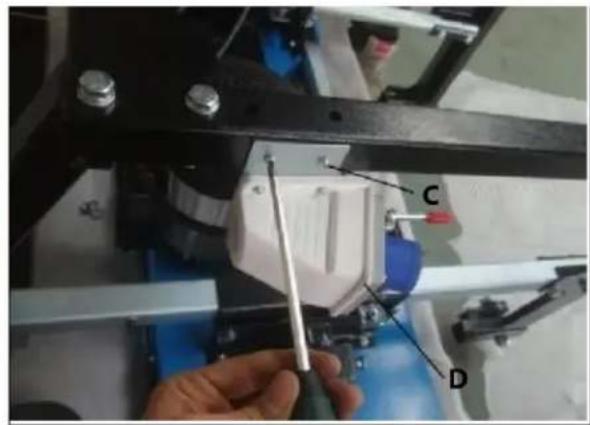

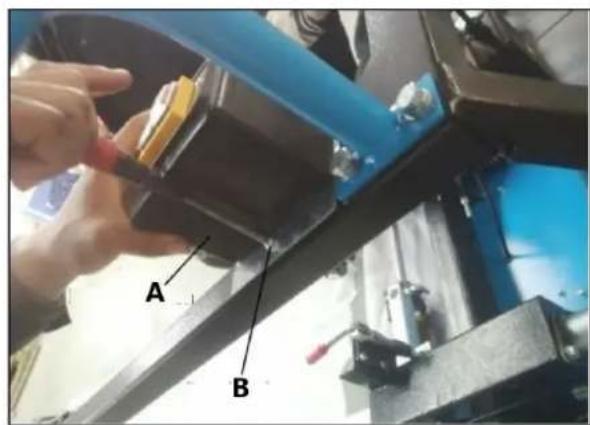

Löysää kaksi ruuvia ja asenna virtakytkin oikeanpuoleiseen pystyrunkoon. Löysää vasemman pystyrungon kaksi ruuvia ja kiinnitä tulppa.

A B

A – Virtakytkin
B, C – Kiinnitysruuvi
D-Pistoke.

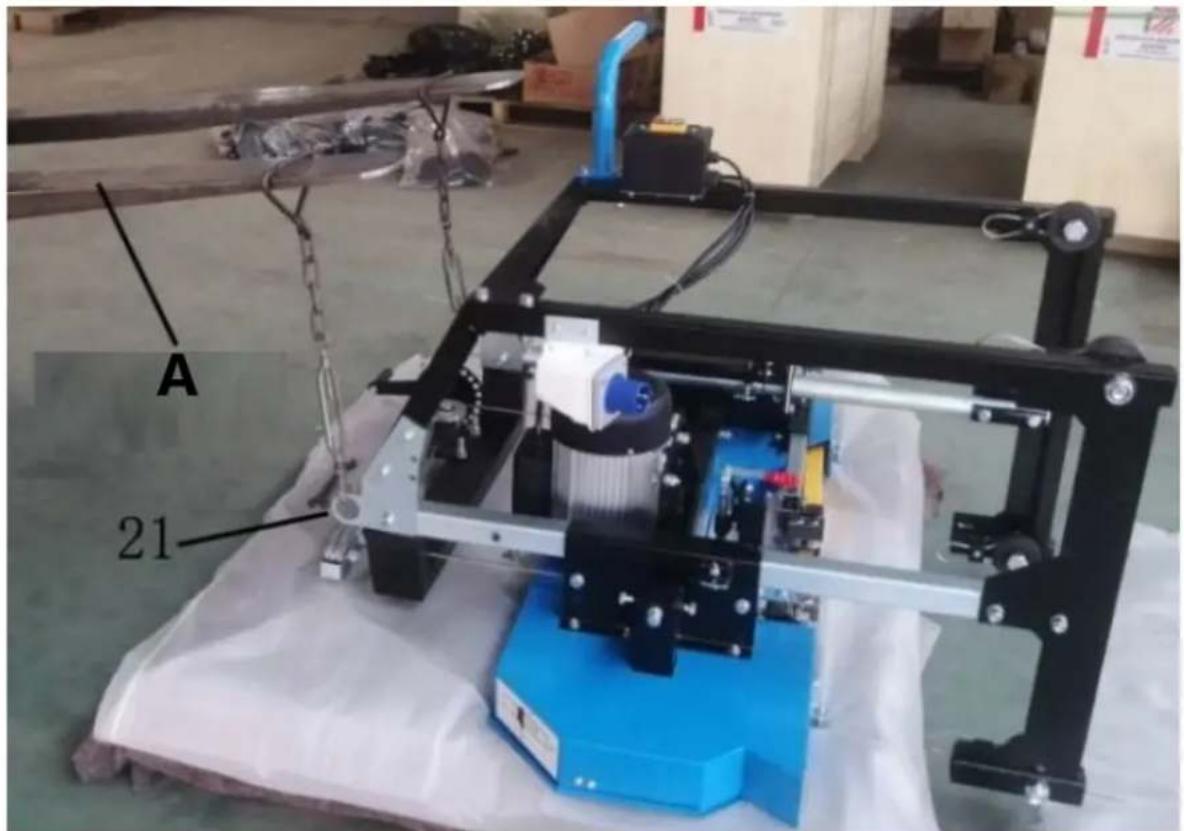

Kun vaunu on koottu lavalla, nosta koneen vaunu haarukkatrukilla, jotta se nouse pystyyn ja aseta se telajärjestelmään, varmista, että neljän pyörän urat sopivat hyvin radan kiskoihin ja liikkuvat tasaisesti telalla. Jos työskentelyalueella ei ole trukkia, koneen vaunun saaminen ylös ja raiteelle asettamista varten tarvitaan vähintään kaksi henkilöä.

A 21

A – Haarukkatrukki

Työnnä koneen kelkkaa eteenpäin ja taaksepäin telajärjestelmää varmistaaksesi, että telan leveys sallii sahanpään liikkumisen vapaasti. Jos se kiinnittyy, L-kiskot on asetettava pidemmälle tai lähemmäksi toisiaan, jotta saavutetaan tasainen leveys koko raidejärjestelmässä. Kun haluttu leveys on saavutettu, kaikki mutterit ja pultit voidaan kiristää hirsipankoihin.

Asenna jäähdytysnestejärjestelmä nivelkannattimen takapuolelle, huomioi, että kaksi teräsköyden pidikkeen kiinnittävää pulttia on käytettävä uudelleen. Irrota ensin vain kaksi mutteria ja aluslevyä ja asenna säiliön tukipylväs ja kiristä sitten kaksi mutteria. Ole varovainen asennuksen aikana. kokoonpanoaika. Aseta sitten muovisäiliö tukipylvääseen, yhdistä lopuksi nestesäiliön vesiputki teränohjaimeen asennettuun Spray-laitteeseen.

Huomautus: Suosittelemme lisäämään säiliöön astianpesuainetta puun voitelemiseksi – kahdesta kolmeen korkillista.

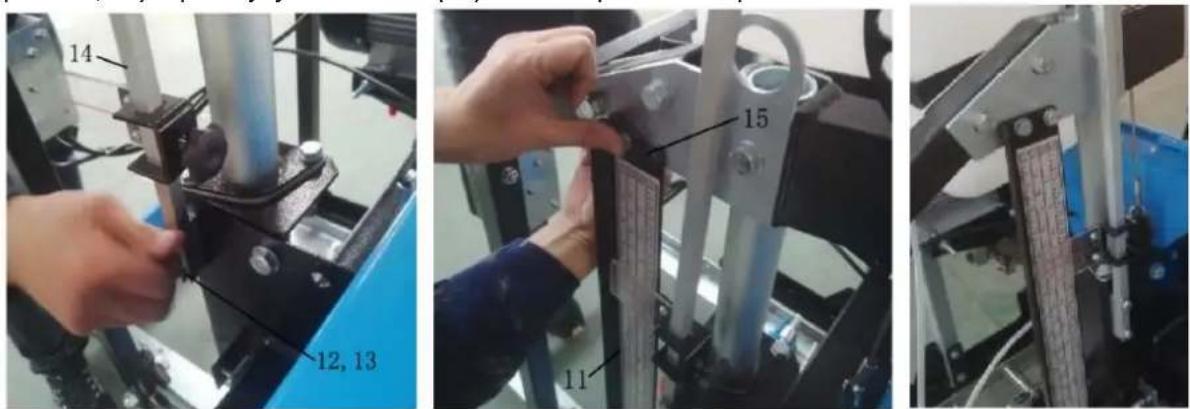

Etsi täydellinen osoitin (14) ja vaakakiinnike (11), kiinnitä osoitin sahan pään liukuputken oikealle puolelle, käytä näitä mukana tulevia osia (12, 13). Ja kiinnitä vaa'an kannake nivellevyn A oikealle puolelle, käytä pultteja ja muttereita (15). Kiristä lopuksi kaikki pultit.

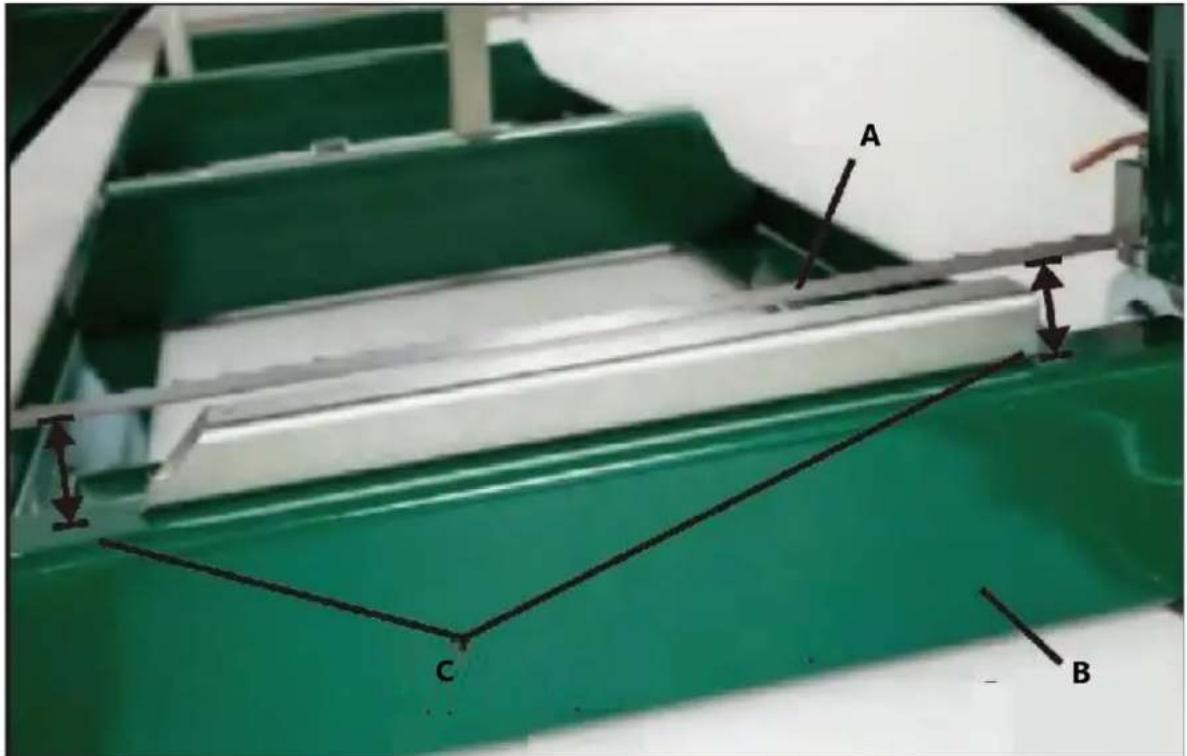

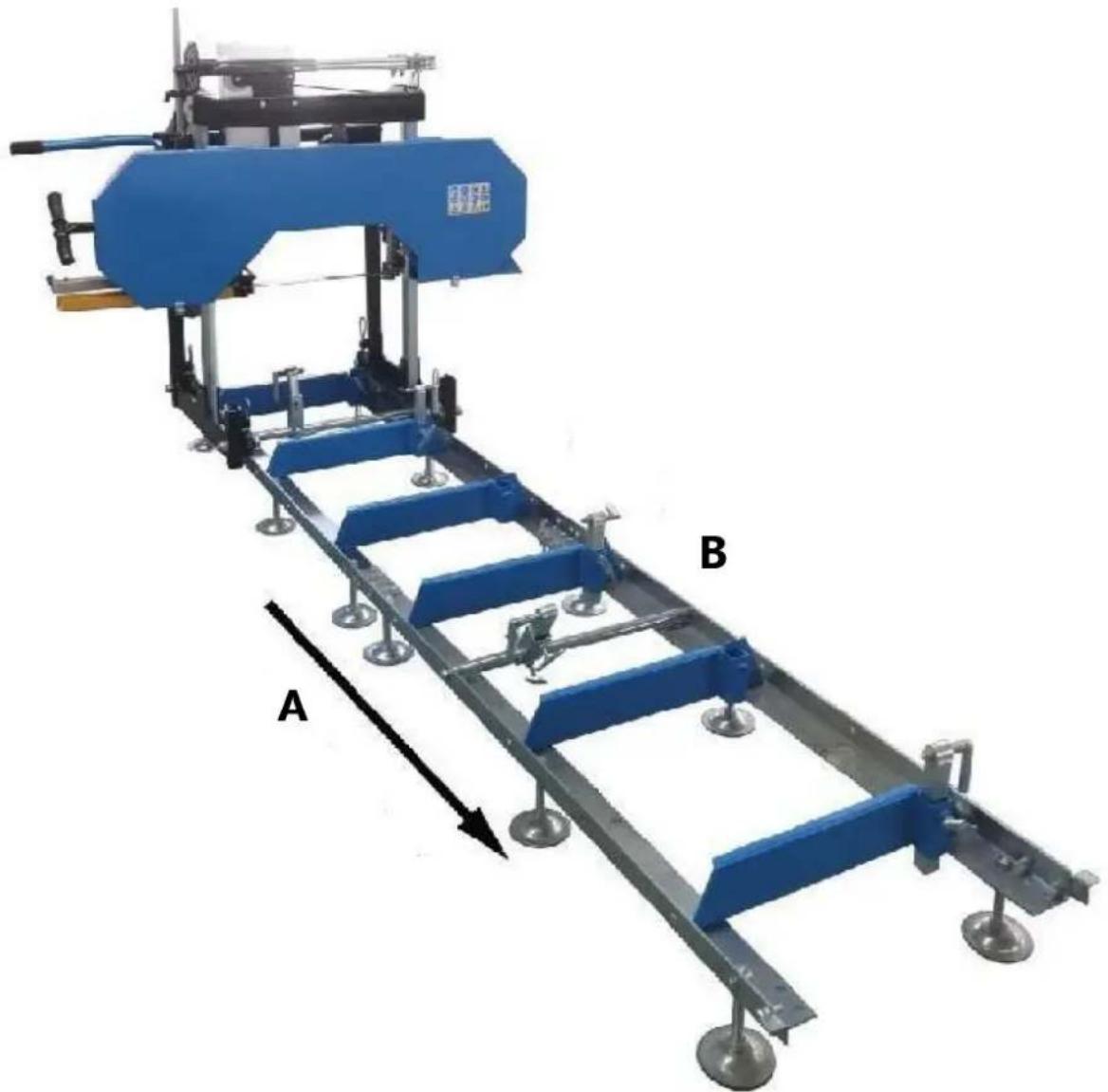

Ota mittanauhalla mittaus vasemmalta ja oikealta puolelta terästä poikkivarren yläosaan. Jos kädessä ei ole mittanauhaa, yksi teräsputki voidaan laittaa poikkivarren yläpuolelle tarkistaaksesi etäisyyden molemmilta puolilta. Etäisyyden tulee olla yhtä suuri molemmilla puolilla. Jos se ei ole yhtä suuri, sahan pään vasemman tai oikean puolen korkeutta voidaan säätää säätämällä teräsköyden kireyttä ja kääntämällä sitten nostokahvaa, jotta sahanpää nousee ja alas kevyesti saadakseen tasapainon kahdella sivulla . Lopuksi tulee saada hyvä yhdensuuntaisuus sahanterän ja poikkivarren yläpinnan välille.

A C B

A - Sahanterä

B – Ristivarsi

C – Tarkista etäisyys kahdelta sivulta

A – Tehtaan oikea puoli
B - Myllyn vasen puoli

Huomautus:

Leikkaa aina yllä näkyvään suuntaan. Tukkikiinnikkeen tulee aina olla puun oikealla puolella ja tukitukien tulee aina olla vasemmalla. Jos sahausta ei tehdä tähän suuntaan, puu voi putoaa ja se voi jopa aiheuttaa vahinkoa tai loukkaantumisen.

Nyt kun sahasi on koottu, suorita "SAHAN ASETUSMENETTELYT" seuraavassa osiossa. Jos näin ei tehdä, seurauksena voi olla huono sahaustulos, vahinko tai loukkaantuminen.

SAHAN ASENNUSMENETTELYT

HIHNAN KIIRTO

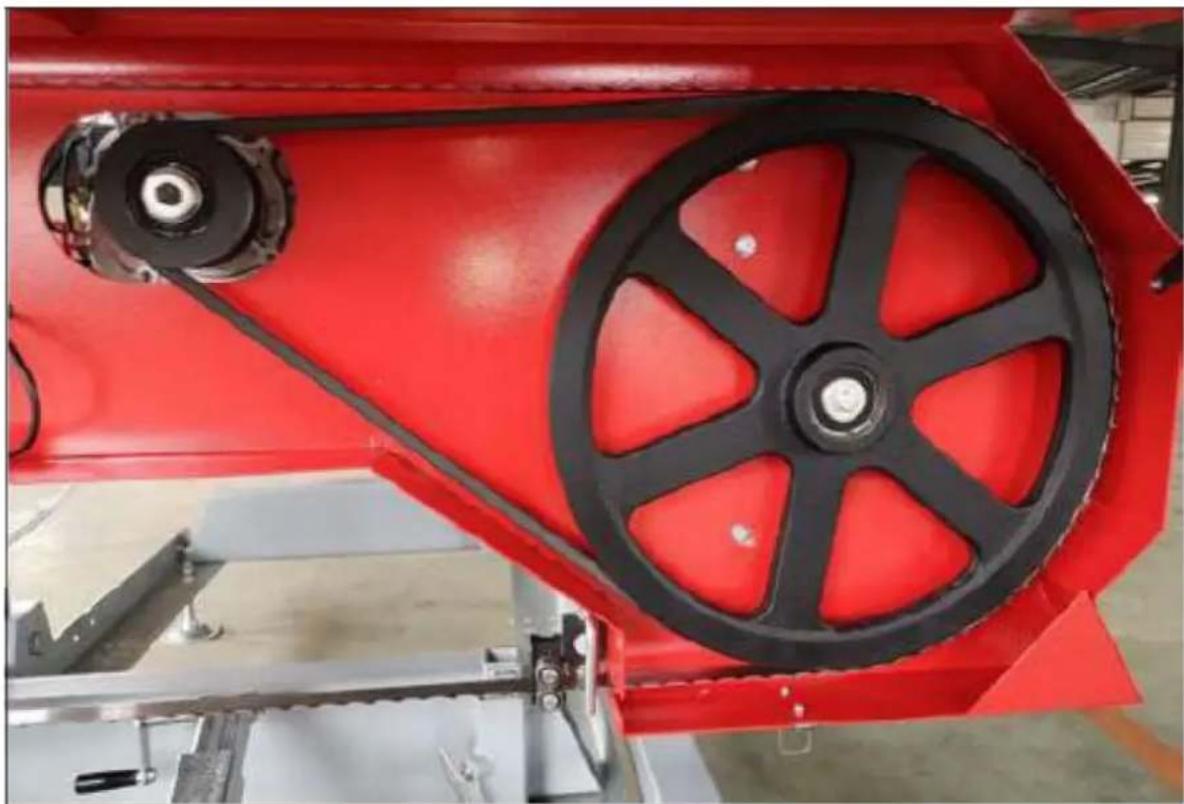

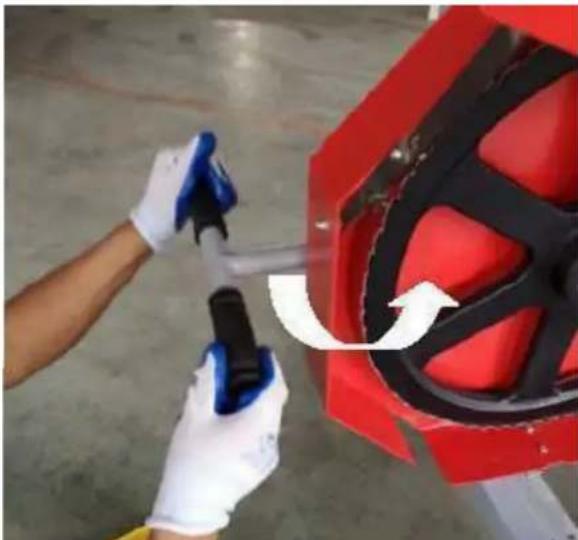

Tarkistaaksesi hihnan kireyden, yritä kädellä tiukasti kääntää hihnaa ylös ja alas. Niiden taipuma ei saa olla enempää kuin 1/4" molempiin suuntiin (yhteensä 1/2"). Jos hihna painuu tätä enemmän, se on kiristettävä alla kuvatulla tavalla.

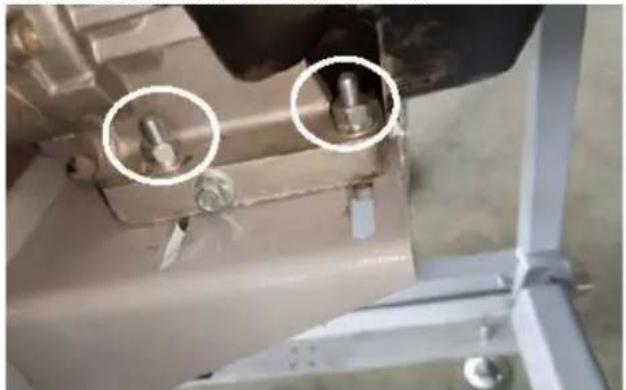

Vaihda vetopuolen hihna löysäämällä neljä pulttia, jotka kiinnittävät moottorin moottoritelineeseen 16 mm:n avaimella.

Nyt kun moottori pääsee liukumaan vapaasti moottorin kiinnityslevyllä, käännä vaakatasossa olevaa 13 mm:n mutteria(A) vastapäivään, työnnä moottoria nastaa kohti ja kiristä hihnaa enemmän.

Suorita tämä vaihe asteittain ja tarkista samalla hihnan oikea taipuma. On myös tärkeää varmistaa, että moottori pysyy kohtisuorassa käyttöhihnaan nähden. Liiallinen kirstäminen voi aiheuttaa moottorin vääntymisen kiinnityslevyssä, mikä voi johtaa hihnan kohdistusongelmiin ja

ennenaikaiseen kulumiseen. Kun haluttu hihnan kireys on asetettu, kiristä neljä moottorin pulttia. Vaihtoehtoisesti, jos käyttöhihna on liian kireällä, käännä vaakatasossa olevaa 13 mm:n mutteria (B) vastapäivään ja työnnä moottori pois nastasta.

TERÄN SEURANTA

Älä koskaan yritä alla olevaa toimenpidettä moottorin käydessä. Irrota sytytystulpan kansi varotoimenpiteenä. On myös suositeltavaa käyttää käsineitä ja suojalaseja työskennellessäsi terien kanssa, koska se on erittäin terävä.

A – Suunta taaksepäin B – Suunta eteenpäin

Terän tulee kulkea samalla hampaan ja renkaan välisellä etäisyydellä molemmilta puolilta. Mittaa etäisyys terän hampaan kärjestä vannepyörän etupintaan molemmilta puolilta. Jos säätöä tarvitaan jommallakummalla puolella, alla olevat vaiheet selostavat tätä menettelyä.

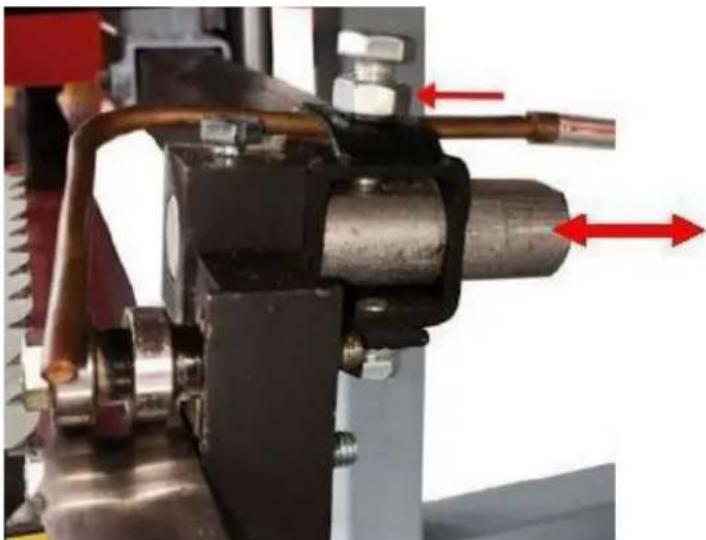

Löysää teräohjaimen kokoonpanon pulttia 13 mm:n holkilla. Pyöreän akselin pitäisi nyt voida vapaasti liukua taaksepäin ja pois tieltä. Suorita tämä vaihe molemmissa ohjainkokoonpanoissa. Tämä varmistaa, että ohjauslaakeri ei vaikuta terän seuraamiseen säädön aikana.

Poista terästä hieman jännitystä kääntämällä T-kahvaa vastapäivään yhden täyden kierroksen täydestä jännitysasennosta.

Oikean puolen säätäminen

Löysää seurannan kohdistuspulttia säädettävällä avaimella. Kohdistuspulttia voidaan nyt kääntää vannepyörän kulman muuttamiseksi ja terän seuraamiseksi. Terän siirtämiseksi taaksepäin nauhapyörässä tätä pulttia on käännettävä myötäpäivään. Vaihtoehtoisesti pultin kääntäminen vastapäivään pakottaisi terän juoksemaan enemmän eteenpäin nauhapyörällä.

A – Suunta taaksepäin B – Suunta eteenpäin

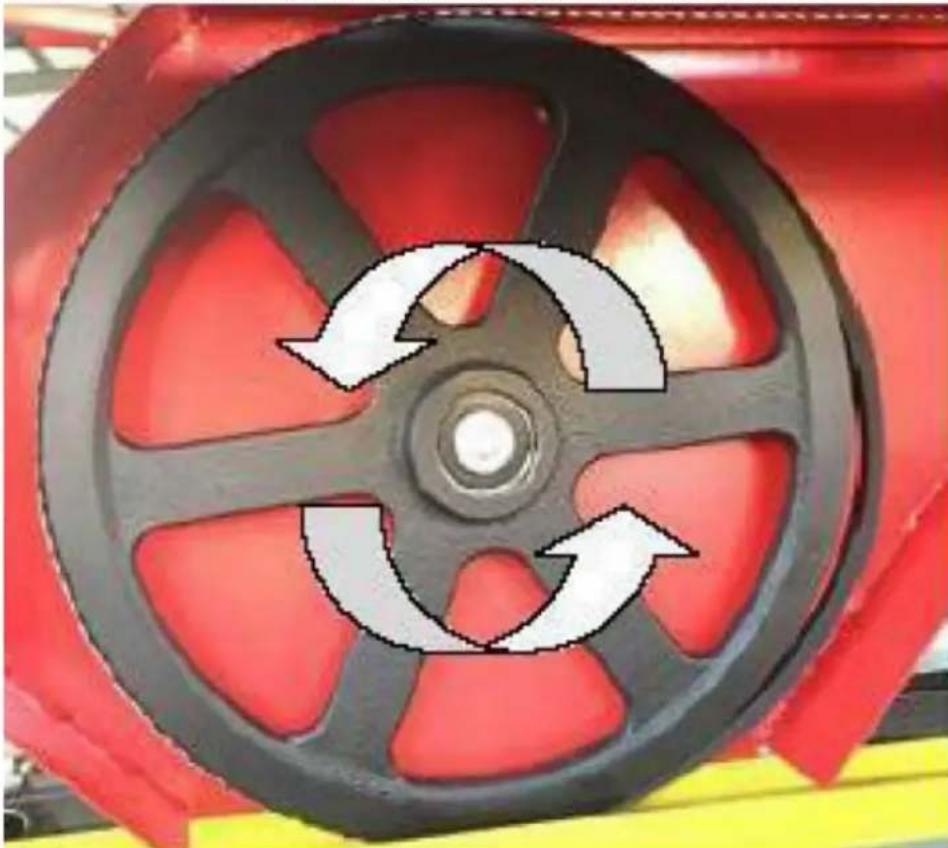

Pyöritä käsineitä kädelläsi vannepyörää ja tarkkaile, kuinka terä on muuttanut kulkua. Mittaa etäisyys uudelleen ja toista yllä oleva vaihe kompensoidaksesi tarvittaessa.

Vasemman puolen säätäminen

Säädäksesi sahan vasenta puolta, aloita jälleen poistamalla terän jännitys kääntämällä "T"-kahvaa yksi kierros vastapäivään. Löysää molempia "pystypultteja" 1/2 kierrosta 16 metrin avaimella. Tämä poistaa näiden kahden pultin aiheuttaman puristusvoiman vanteen pyörän akselista ja antaa sen liikkua vapaasti seuraavissa vaiheissa.

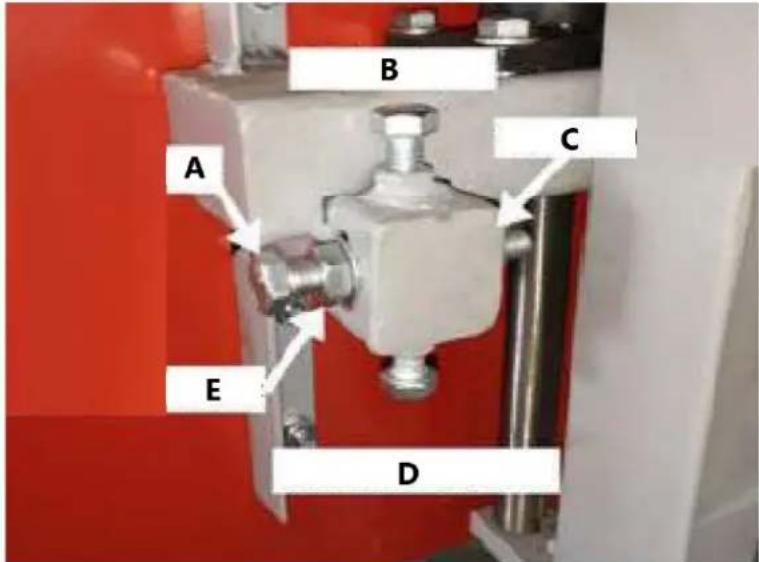

A B C E D

A – Vaakasuora pultti
B – Pystypultti

C – Vaakasuora sisämutteri

D – Alempi pystysuora pultti

E – Vaakasuora ulkomutteri

Terän siirtäminen eteenpäin

Käytä 16 mm:n avainta, pidä "vaakasuora pultti" paikallaan avaimella ja käännä "vaakasuuntaista sisämutteria" vastapäivään 1/2 kierrosta. Pidä "vaakasuora pultti" edelleen paikallaan ja käännä "vaakasuuntaista ulkomutteria" myötäpäivään 1/2 kierrosta. Tämä on nyt siirtänyt "vaakasuuntaista pulttia" ja nauhapyörän akselia, jolloin terä kulkee enemmän eteenpäin.

Terän siirtäminen taaksepäin

Käytä 16 mm:n avainta, pidä "vaakasuora pultti" paikallaan avaimella ja käännä "vaakasuuntaista ulkomutteria" vastapäivään 1/2 kierrosta. Pidä "vaakasuora pultti" edelleen paikallaan ja käännä "vaakasuuntaista sisämutteria" myötäpäivään 1/2 kierrosta. Tämä vaihe on nyt siirtänyt "vaakasuuntaista pulttia" ja estopyörän akselia, jolloin terä kulkee enemmän eteenpäin. Kiristä pystypultit ja sitten mutterit nauhapyörän akselin kiinnittämiseksi pystyasentoon.

A – Suunta taaksepäin B – Suunta eteenpäin

Kiristä terä uudelleen kääntämällä T-kahvaa täyden kierroksen myötäpäivään. Pyöritä hansikkaat kädelläsi estopyörää ja tarkkaile, kuinka terä on muuttanut seurantaa. Mittaa etäisyys uudelleen ja toista yllä oleva vaihe kompensoidaksesi tarvittaessa. Kun terä seuraa oikein, nosta terän ohjainkokoonpanot takaisin terän luo. Säilytä paperin leveysetäisyys teränohjaimen laakerin ja terän takaosan välillä. Lisätietoja tästä asetuksesta löytyy seuraavasta osiosta - "TERÄOHJAIMEN SÄÄTÖ"

TERÄN OHJAIMEN SÄÄTÖ

Älä koskaan yritä alla olevaa toimenpidettä moottorin käydessä. Irrota sytytystulpan kansi varotoimenpiteenä. On myös suositeltavaa varmistaa, että terä seuraa kunnolla ennen alla olevien toimien suorittamista. Terän seurantaa käsitellään edellisellä sivulla. Löysää terän ohjauspulttia sekä vasemmalla että oikealla 13 mm:n avaimella. Niiden tulee voida vapaasti liukua ylös ja alas.

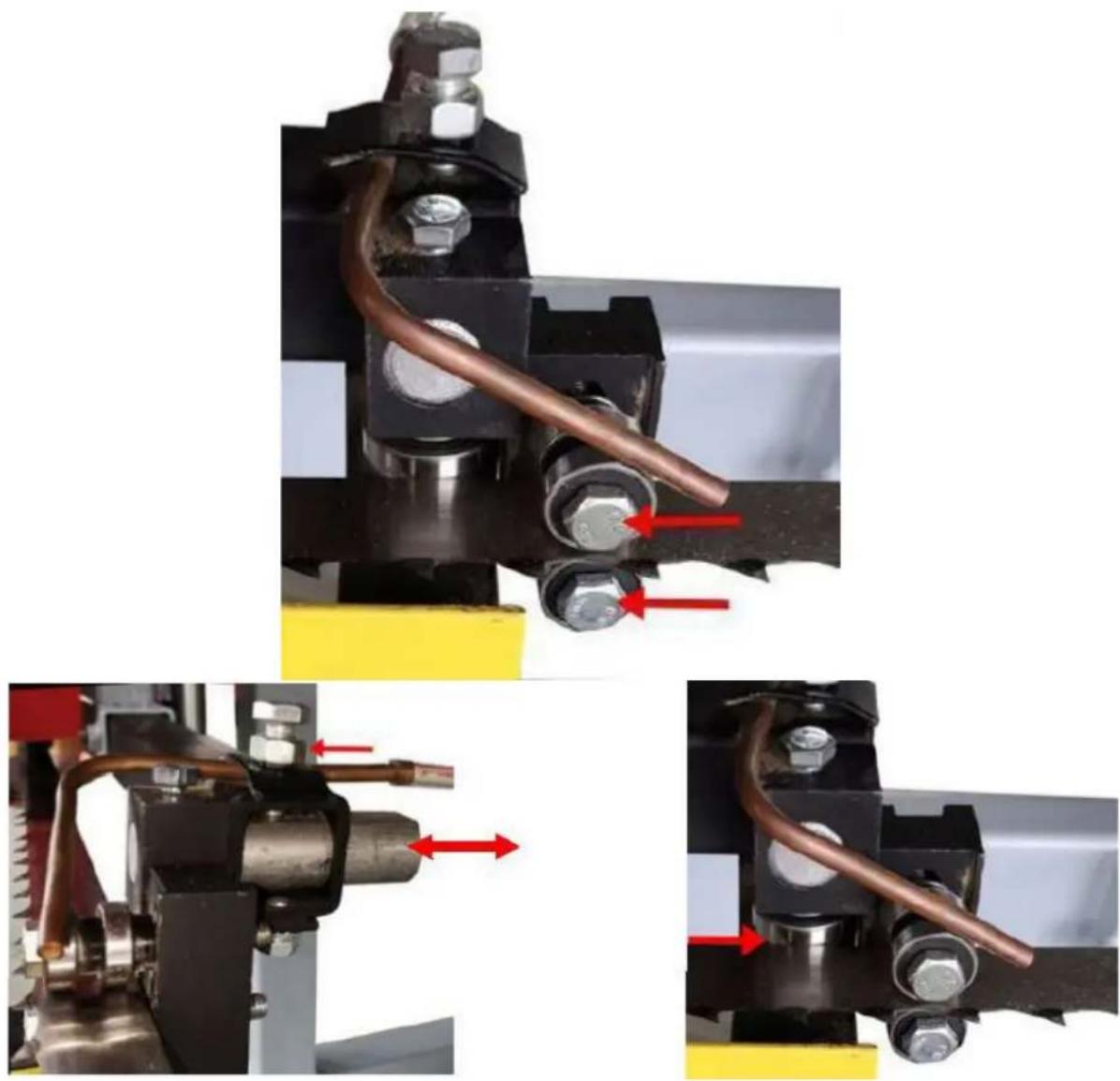

Löysää teräohjaimen kokoonpanon pulttia 13 mm:n holkilla. Pyöreän akselin pitäisi nyt olla vapaasti liukumaan edestakaisin. Aseta se niin, että laakerin ja terän takaosan väliin jää paperin leveysrako. Kiinnitä kokoonpano takaisin paikalleen kiristämällä pulttia akselin litteyttä vasten. Kiristä laakerin pultit käyttämällä paperipalaa terän ja terän ohjauslohkojen välissä.

TERÄN JÄRITYS

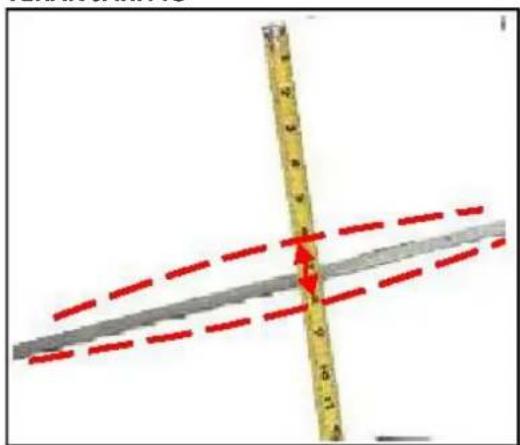

Oikea terän kireys saavutetaan, kun terä painuu yhteensä enintään 1/8" – 1/4" ylös/alas, kun sitä liikutetaan lujasti käsin terän ohjauslohkojen keskikohdassa. Terän kireyden "T" kahvan kääntäminen myötäpäivään lisää terän jännitystä.

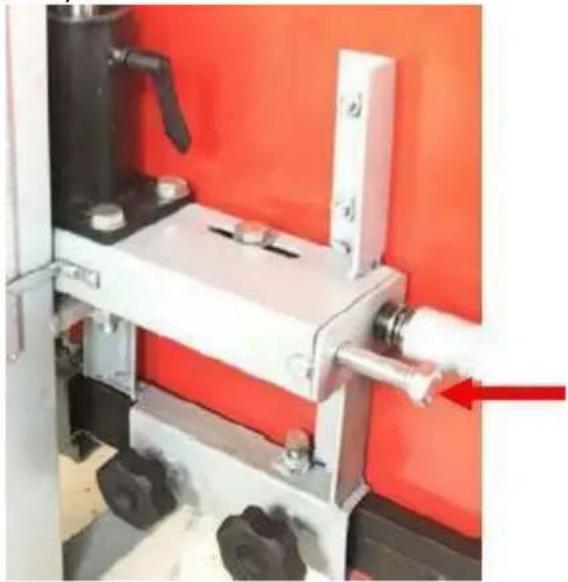

Kun kiristät terää, varmista, että T-kahvan takana oleva säätöpultti (kuvassa) on takaisin syvennyksessään, kun olet lopettanut ja ennen myllyn käynnistämistä. Jos tätä ei tehdä, terä sinkoutuu ja mahdollisesti rikkoutuu.

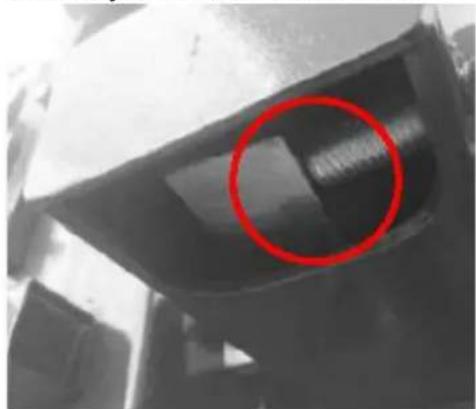

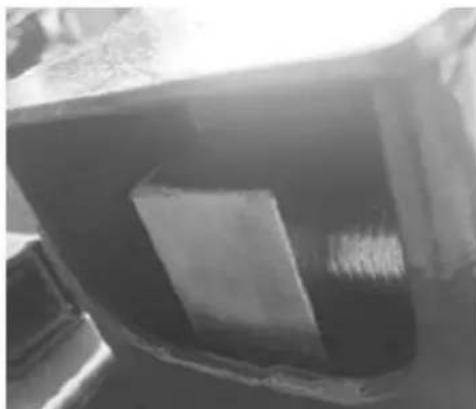

Seurantasäätöpultti ulos syvennyksestä, se näyttää tältä. ÄLÄ käynnistä myllyä ennen kuin se lepää syvennyksessään.

Seurannan säätöpultti syvennyksessä. Sen pitäisi näyttää tältä ennen kuin tehdas käynnistetään uudelleen.

Varmista, että terän tukivarsi on lukittunut paikoilleen terän kiristyksen jälkeen.

SAHAN HUOLTO

TERÄN VAIHTO

Älä koskaan yritä alla olevaa toimenpidettä moottorin käydessä. Irrota virtapistoke turvallisuussyistä. Käsineitä ja suojalaseja on käytettävä terää vaihdettaessa.

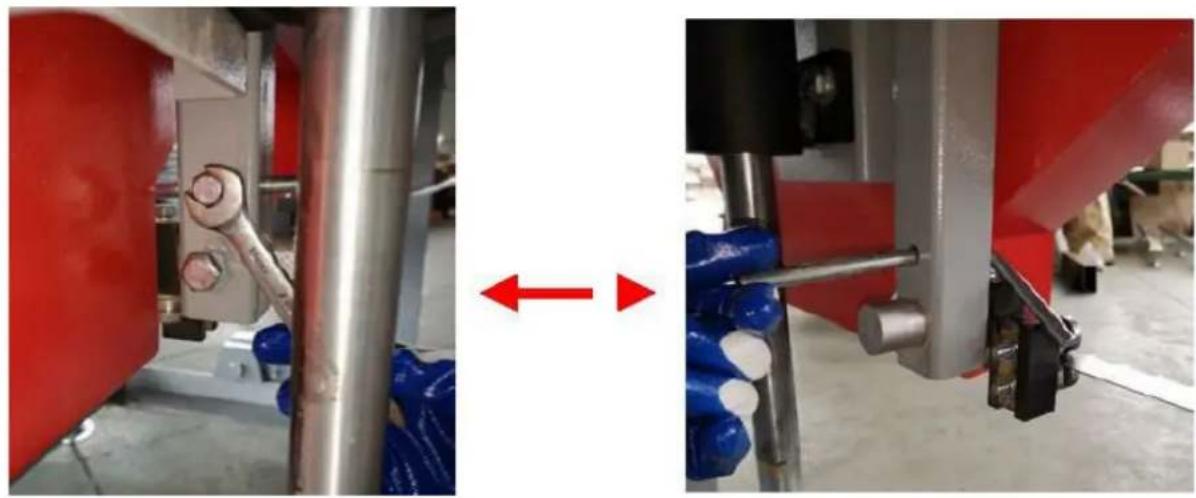

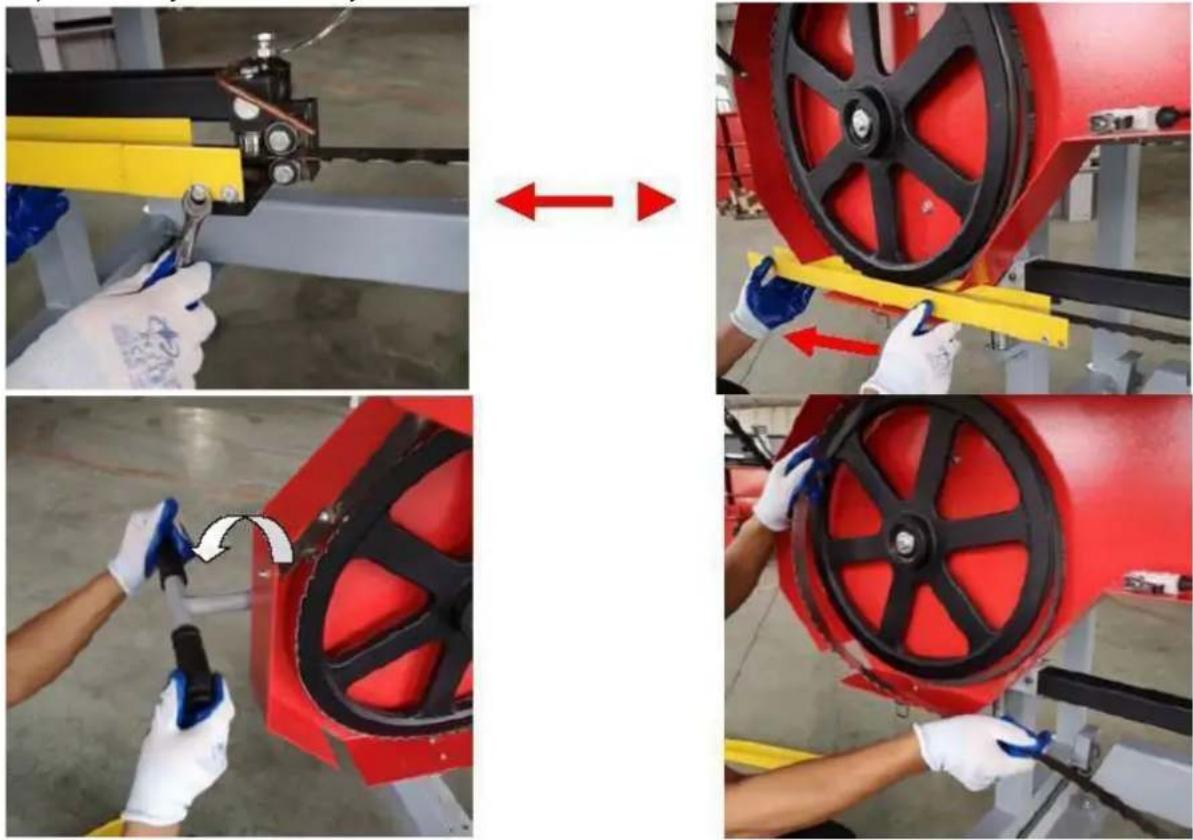

Löysää ruuvia ja vedä terän rajoitusvipua taaksepäin.

Löysää ruuvia ja vedä teräsuojan kansi ulos.

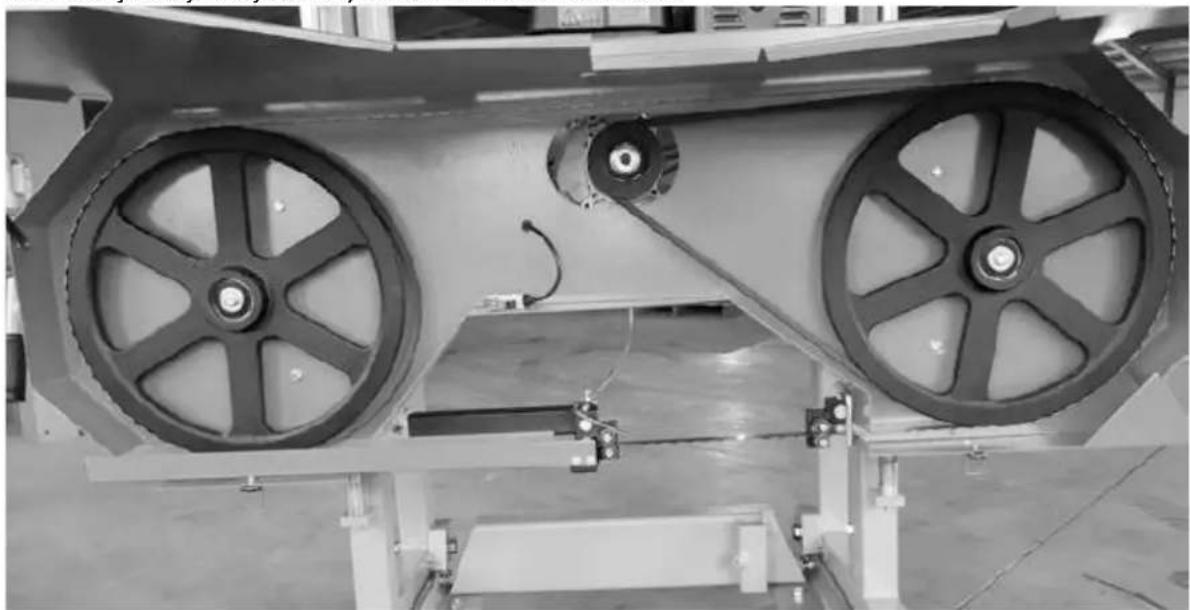

Poista terän jännitys kääntämällä T-kahvaa vastapäivään. Terän tulee nyt olla löysällä ja vapaasti vedettävä suoraan ulos edestä. Uusi terä voidaan nyt asentaa, suojukset kiinni ja terän oikea kireys asetettu.

HIHNOJEN VAIHTO

Älä koskaan yritä alla olevaa toimenpidettä moottorin käydessä. Irrota virtapistoke turvallisuussyistä. Käsineitä ja suojalaseja tulee käyttää võitä vaihdettaessa.

Hihnan vaihtaminen on ensin poistettava terä. Irrota terä noudattamalla yllä olevia ohjeita.

Sahassa on kaksi kumia "V"-hihnaa ja ne tulee vaihtaa sarjana. Ei ole suositeltavaa vaihtaa yksittäisiä hihnoja erikseen. On suositeltavaa käyttää BX50-hammashihnaa vetopuolelle ja BX41-jälkihihnaa.

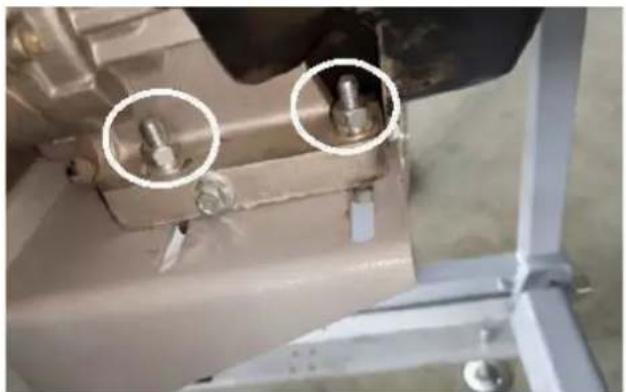

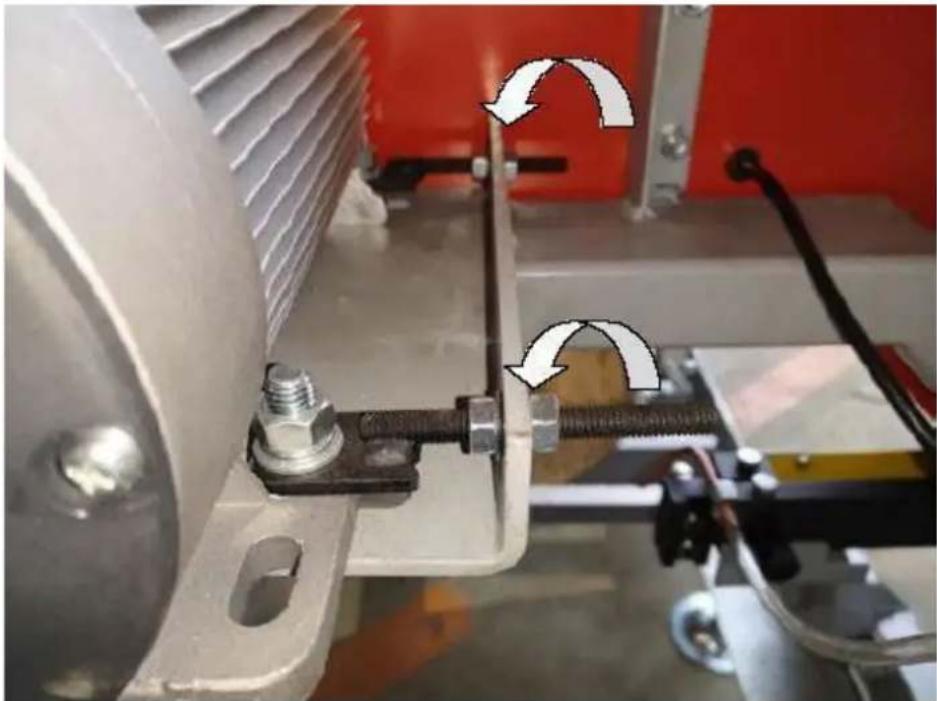

Vaihda vetopuolen hihna löysäämällä neljä pulttia, jotka kiinnittävät moottorin moottoritelineeseen 16 mm:n avaimella.

Nyt moottori voi liukua vapaasti kiinnityslevyllä, käännä vaakatasossa olevaa 13 mm mutteria vastapäivään. Tämä antaa moottorin liikkua ja poistaa myös hihnan jännityksen. Vanha hihna voidaan irrottaa ja uusi hihna voidaan asentaa. Kiristä uusi hihna ja katso HIHNAN KIIRITYS-ohjeet, jotka on kuvattu käyttöohjeen sahan asennusosassa. Seuraajahihna voidaan nyt vaihtaa yksinkertaisesti vetämällä se irti ja asentamalla uusi. Terä voidaan nyt asentaa takaisin, suojukset sulkea ja terän kireys on säädetty oikein.

Huomaa, että terän seuranta todennäköisesti muuttuu ja sitä on säädettävä, kun uusia hihnoja asennetaan. Katso lisätietoja kohdasta "TERÄN SEURANTA".

Huomautus – On erittäin tärkeää poistaa terän jännitys kääntämällä "T"-kahvaa vastapäivään, kun sahaa ei käytetä. Jos näin ei tehdä, kumihinoihin jää litteitä kohtia. Nämä litteät kohdat saavat myllyn tärisemään liikaa seuraavan käytön aikana.
