KÄYTTÖOHJE CONCRETE-V7 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

I. Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Lattiasaha
Malli	MSW-CONCRETE-V7
Arvioitu [HP]	13
Vesisäiliö [l]	30
Timanttiterän halkaisija [mm]	350 - 500
Suurin leikkaussyvyys [mm]	165
Mitat (leveys x syvyys x korkeus) [cm]	58x106x93
Paino [kg]	105,7

VAROITUS:

Loukkaantumisriskin vähentämiseksi kaikkien käyttäjien ja huoltohenkilöstön on luettava ja ymmärrettävä nämä ohjeet ennen valmistamiemme laitteiden käyttöä, lisävarusteiden vaihtamista tai huoltoa. Kaikkia mahdollisia tilanteita ei voida käsitellä näissä ohjeissa. Jokaisen, joka käyttää, huoltaa tai työskentelee sen lähellä, on oltava varovainen.

II. TURVALLISTA KÄYTTÖÄ KOSKEVAT SÄÄNNÖT

VAROITUS

Tämän oppaan ohjeiden noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan! Vain koulutettu ja pätevä henkilöstö saa käyttää tätä laitetta! Tämä laite on tarkoitettu vain teolliseen käyttöön.

Seuraavia turvallisuusohjeita tulee aina noudattaa käytettäessä näitä betonileikkureita.

2.1. YLEINEN TURVALLISUUS

• ÄLÄ käytä tai huolla tätä laitetta ennen kuin olet lukenut koko käyttöoppaan.
• Alle 18-vuotiaat eivät saa käyttää tätä laitetta.
• ÄLÄ KOSKAAN käytä tätä laitetta ilman asianmukaista suojavaatetusta, särkymättömiä laseja, teräskärkisiä saappaita ja muita työn edellyttämiä suojalaitteita.
• ÄLÄ KOSKAAN käytä tätä laitetta, jos et tunne olosi hyväksi väsymyksen, sairauden tai lääkkeiden käytön vuoksi.
• ÄLÄ KOSKAAN käytä tätä laitetta huumeiden tai alkoholin vaikutuksen alaisena.
• ÄLÄ KOSKAAN käytä lisävarusteita tai lisälaitteita, joita yrityksemme ei suosittele tälle laitteelle. Seurauksena voi olla laitteen vaurioituminen ja/tai käyttäjän loukkaantuminen.
• Valmistaja ei ota vastuuta mistään laitemuutoksista johtuvista onnettomuuksista.
• Vaihda tyyppikilpi, käyttö- ja turvatarrat tarvittaessa, kun niitä on vaikea lukea.
• Tarkista AINA, ettei koneessa ole löystyneitä kierteitä tai pultteja ennen käynnistämistä.

- ÄLÄ KOSKAAN koske kuumaan pakosarjaan, äänenvaimentimeen tai sylinteriin. Anna näiden osien jäähtyä ennen moottorin tai sahan huoltoa.

- Anna moottorin jäähtyä, ennen kuin lisäät polttoainetta tai suoritat huolto- ja huoltotoimenpiteitä. Kosketus kuumien osien kanssa voi aiheuttaa pahoinvointia.

- Tämän leikkurin moottoriosa vaatii riittävän vapaan jäähdytysilman virtauksen.

- ÄLÄ KOSKAAN käytä leikkuria suljetussa tai kapeassa paikassa, jossa ilman vapaa virtaus on rajoitettu. Jos ilmavirtaa rajoitetaan, se aiheuttaa vakavia vaurioita sahalle tai moottorille ja voi aiheuttaa henkilövahinkoja. Muista, että leikkurin moottori päästää TAPAHTAVAA hjilimonoksidikaasua.

- Tankkaa AINA hyvin ilmastoidussa tilassa, poissa kipinöistä ja avotulesta.

- Noudata AINA äärimmäistä varovaisuutta, kun käytät palavia nesteitä. Kun tankkaat, sammuta moottori ja anna sen jäähtyä.

- ÄLÄ tupakoi koneen lähellä tai lähellä. Polttoainehöyryt tai polttoaineen roiskuminen kuuman moottorin päälle voi aiheuttaa tulipalon tai räijähdyksen.

- ÄLÄ KOSKAAN käytä leikkuria räjähdysvaarallisessa ympäristössä tai palavien materiaalien lähellä. Räjähdys tai tulipalo voi aiheuttaa vakavan ruumiinvamman tai jopa kuoleman.

- Täyttö polttoaineen täyttöaukkoon on vaarallista, koska se pyrkii roiskumaan polttoainetta.

- ÄLÄ KOSKAAN käytä polttoainetta puhdistusaineena.

- Lue, ymmärrä ja noudata AINA käyttöoppaan ohjeita, ennen kuin yrität käyttää laitetta.

- Varmista AINA, että käyttäjä tuntee asianmukaiset turvatoimet. Pysäytä moottori, kun jätät leikkurin ilman valvontaa.

• Estä laite poistuessasi tai kun käytät sitä rinteessä.

- Pidä tämä laite aina turvallisessa käyttökunnossa.

- Sammuta AINA moottori ennen huoltoa, polttoaineen ja öljyn lisäämistä.

- ÄLÄ KOSKAAN käytä moottoria ilman ilmansuodatinta. Moottori voi vaurioitua vakavasti.

• Huolla AINA ilmansuodatin usein välttääksesi kaasuttimen toimintahäiriön.

- Säilytä laitteita AINA oikein, kun niitä ei käytetä. Laitteet tulee säilyttää puhtaassa, kuivassa paikassa poissa lasten ulottuvilta.

- ÄLÄ KOSKAAN käytä tätä leikkuria alueilla, jotka sisältävät palavaa materiaalia tai höyryjä ja/tai laitteesta lähtevät kipinät voivat aiheuttaa räjähdyksiä.

VAROITUS:

ÄLÄ käytä tätä laitetta, ellei kaikkia suojuksia ja turvalaitteita ole kiinnitetty ja paikoillaan. Tätä laitetta huollettaessa on noudatettava varovaisuutta. Pyörivät ja liikkuvat osat voivat aiheuttaa vammoja koskettaessaan.

Pidä kaikki kokemattomat ja luvattomat ihmiset aina poissa laitteesta. Laitteen luvattomat muutokset mitätöivät kaikki takuut.

2.2. TIMANTTITERÄN TURVALLISUUS

• Käytä sopivia teräskeskittyjä timanttiteriä, jotka on valmistettu käytettäväksi betonileikkureissa.
• Tarkasta AINA timanttiterät ennen jokaista käyttöä. Terässä ei saa olla halkeamia, naarmuja tai puutteita teräksessä keskitetyssä ytimessä ja/tai vanteessa. Keskireiän (lehteen) tulee olla ehjä ja oikea.
• Tarkista terän laipat vaurioiden, liiallisen kulumisen ja puhtauden varalta ennen terän asentamista.
• Terän tulee sopia tiukasti akseliin ja terän sisä-/ulkolaippoihin.
• Varmista, että terässä on merkintä ja että sen käyttönopeus on suurempi kuin leikkurin terän akselin nopeus.
• Leikkaa vain timanttiterän määrittelemää materiaalia. Lue timanttiterän tekniset tiedot varmistaaksesi, että oikea työkalu on sovitettu leikattavaan materiaaliin.
• Pidä AINA teräsuojat paikoillaan. Timanttiterän altistus ei saa ylittää 180 astetta.
• Varmista, että timanttiterä ei kosketa maata tai pintaa kuljetuksen aikana.
• ÄLÄ pudota timanttiterää maahan tai pinnalle.
• Moottorin säädin on suunniteltu sallimaan moottorin suurin kierrosluku kuormittamattomana. Tämän rajan ylittävät nopeudet voivat aiheuttaa sen, että timanttiterä ylittää suurimman turvallisen sallitun nopeuden.
• Varmista, että terä on asennettu oikeaan toimintasuuntaan.

2.3. LEIKKURIN KULJETUSTURVALLISUUS

• Käytä nostotankoa ja asianmukaisia nostolaitteita leikkurin turvallisen liikkeen varmistamiseksi.
• ÄLÄ käytä ohjaustankoa ja/tai etuosoitinta nostopisteinä.
• ÄLÄ KOSKAAN hinaa sahaa ajoneuvon takana.
• Varmista, että molemmat osoitinpalkit ovat oikeassa asennossa minimoidaksesi niiden altistumisen kuljetuksen aikana.
• Suojaa leikkurin äärimmäisiltä asennoilta suhteessa vipuun. Moottori kallistettuna äärimmäisiin kulmiin voi saada öljyn tunkeutumaan sylinterinkanteen, mikä vaikeuttaa moottorin käynnistämistä.
• ÄLÄ KOSKAAN kuljeta leikkuria terä asennettuna.

2.4. HÄTÄTILANTEET

- Tiedä AINA lähimmän sammuttimen ja ensiapulaukun sijainti. Tiedä lähimmän puhelimen sijainti. Tiedä myös lähimmän ambulanssin, lääkärin ja palokunnan puhelinnumerot. Nämä tiedot ovat korvaamattomia hätätilanteissa.

2.5. HUOLTOTURVALLISUUS

• ÄLÄ KOSKAAN voitele osia tai yritä huoltaa käynnissä olevaa konetta.
  • Anna koneen AINA jäähtyä riittävästi ennen huoltoa.
• Pidä koneet käyttökunnossa.
• Korjaa koneen vauriot välittömästi ja vaihda rikkinäiset osat aina.
• Hävitä vaaralliset jätteet asianmukaisesti. Esimerkkejä mahdollisesti vaarallisista jätteistä ovat käytetty moottoriöljy. Polttoaine ja polttoainesuodattimet.

- ÄLÄ käytä elintarvike- tai muoviastioita vaarallisten jätteiden hävittämiseen.

III. KÄYTTÖ

3.1. JOHDANTO

Onnittelut leikkurimme hankinnasta! Olet tehnyt erinomaisen valinnan! Lattialeikkurimme on suunniteltu erityisesti sopivaksi koneeksi ammattiurakoitsijalle, joka tekee betonin ja asfaltin tasosahausta.

Koneet, joita käytetään ensisijaisesti "tasaiseen" sahaukseen. Tämän tyyppistä sahausta kuvataan "tasaiseksi", koska päällyste leikataan jossain lähellä vaakatasoa. Se on yleisin timanttiterän leikkaustyyppi.

Alan betonileikkuria on saatavana eri tyyppejä, kokoja ja tyylejä, ne vaihtelevat käsikäyttöisistä itseliikkuvista hevosvoimissa 7-72 hv. Betonileikkurilla on mahdollista leikata sekä betonia (vihreää tai kovettunutta, raudalla tai ilman) tai asfaltia. MF12:ta käytettiin töihin, jotka vaativat tarkkaa leikkaamista, mukaan lukien lattiat, jalkakäytävät, kävelytiet, rampit ja muut tasaiset sahaussovellukset.

Löydät leikkurin, joka sopii monenlaisiin työsovelluksiin.

Kun olet vastaanottanut koneesi, TARKISTA HUOLELLISESTI MAHDOLLISET VAHINGOT. Mahdollisista vaurioista on ilmoitettava välittömästi rahdinkuljettajalle ja reklamaatio kirjattava.

3.2. TOIMINTAPERIAATTEET

Seuraavat ohjeet on koottu antamaan sinulle tietoa siitä, kuinka voit saavuttaa laitteen pitkän ja ongelmattoman käytön. Tämän laitteen määräaikainen huolto on välttämätöntä. Lue käyttöohje kokonaisuudessaan ja noudata ohjeita huolellisesti. Jos näin ei tehdä, voit vahingoittaa itseäsi tai sivullisia.

3.3. TOIMITUSTAKIT

• Välittömästi uuden laitteesi toimituksen yhteydessä ja ennen sen käyttöönottoa: Lue käsikirja kokonaan - se voi säästää paljon turhia kuluja.
  • Lue mukana toimitettu moottorin käsikirja.
• Tarkista laitteiden yleinen kunto ja mahdolliset vauriot toimituksen aikana.
  • Tarkista moottorin öljytaso.
  • Tarkista polttoainetasot.
• HUOMAA: Suositellut voiteluaineet on kuvattu osiossa HUOLTO JA HUOLTO.

3.4. TERÄN ASENNUS

1) Varmista, että sytytystulppa on irrotettu tai sahattu irti.
2) Irrota terän akselin mutteri ja irrota terän akselin ulkolaippa.
3) Puhdista kaikki vieraat hiukkaset laippojen kiinnityspinnoilta ja terän asennuspinnalta.
4) Aseta terä terän akselille ja aseta offset-käyttötappi terässä kiinnityskauluksessa olevaan käyttötappiin (jos tappijärjestelmä on saatavana koneeseen). Jos terässäsi on pyörimissuuntainen nuoli, asenna nuoli alasleikkausta varten (timanttipyrstö alasleikkausta varten).
5) Vaihda ulkoterän akselin laippa terän akseliin. Sisäkauluksen käyttötapin on työnnettävä terässä olevan vetolaitteen läpi ja ulkopuoliseen kaulukseen (jos tappijärjestelmä on käytettävissä koneessa).
6) Kiristä terän akselin mutteri tiukasti tähtialuslevyä ja ulkolaippaa vasten mukana toimitetulla avaimella.
7) Kytke sytytystulppa tai (kytkimellä "pois päältä") pistoke takaisin sähköjohtoon.

3.5. LEIKKAUSTYYPIT

Leikkausnopeus riippuu täysin leikattavalle materiaalille oikean terän käytöstä. Betonin tai asfaltin leikkaamiseen on saatavana erilaisia kosteita tai kuivia timanttiteriä.

3.6. ENNEN ALOITTAMISTA

1) Käytä leikkausolosuhteisiin sopivaa terää.
2) Varmista, että karat ja laipat ovat puhtaat ja ehjät.
3) Asenna terä ja kiristä tiukasti jakoavaimella.
4) Märkäleikkauksen aikana tarkista vesisuihkujen riittävä virtaus.
5) Kohdista osoitin leikkurin terän kanssa.

Varoitus – Asenna yksikkö avoimelle alueelle. Vältä rakenteiden tai muiden laitteiden läheisyyttä. Jos näin ei tehdä, käyttäjälle tai muille alueella oleville henkilöille voi aiheutua tahattomia vammoja.

Kylmäkäynnistys – avaa kaasusäiliön alla oleva polttoaineventtiili kokonaan. Aseta moottorin pysäytyskytkin, joka sijaitsee moottorissa, käynnistymään. Avaa kaasu noin puoliväliin ja aseta rikastin päälle. Vedä käynnistysnarusta tiukasti. Kun moottori käynnistyy, avaa rikastin ja säädä kaasua tarpeen mukaan, jotta se pysyy käynnissä. Anna moottorin lämmetä muutama minuutti ennen kuin asetat sen kuorman alle. Jos moottori ei käynnisty sen jälkeen, kun (3) vetää, avaa rikastin hieman estääksesi tulvimisen. Käytä moottoria aina täydellä kaasulla kuormitettuna.

Hot Start – Avaa kaasusäiliön alla oleva venttiili kokonaan, jos se on suljettu. Avaa kaasu noin puoliväliin. Älä kiinnitä kuristinta. Vedä käynnistysnarusta jyrkästi, kunnes moottori käynnistyy.

Kun moottori käynnistyy, säädä kaasua. Käytä moottoria aina täydellä kaasulla kuormitettuna.

HUOMAA : Nämä ohjeet ovat vain yleisiä ohjeita. Koska saatavilla on monia moottorivaihtoehtoja, katso tarkempia ohjeita tämän laitteen mukana toimitetusta moottorin käsikirjasta.

Varoitus - Bensiinimoottorit - Moottorin käyttöiän pidentämiseksi anna moottorin käydä tyhjäkäynnillä ilman kuormitusta (2) - (5) minuuttia ennen kuin sammutat sen. Kun joutokäyntijakso päättyy, käytä moottorissa olevaa pysäytyskytkintä ja käännä se pysähtymään. Sulje polttoaineventtiili kaasusäiliön alla. Moottori voi vuotaa, jos venttiili jätetään auki kuljetuksen aikana.

3.7. ALKAA LEIKKAAMINEN

1) Käynnistä moottori ja anna moottorin lämmetä. Kaikki leikkaus tehdään täydellä kaasulla.
2) Kohdista terä ja leikkuri leikkauksen kanssa. Jos leikkaat märkänä, avaa vesiventtiili ja kytke vesiturvakytkin päälle.
3) Laske terä leikkaukseen hitaasti.
4) Leikkaa niin nopeasti kuin terä sallii. Jos terä nousee leikkauspisteestä, vähennä ajonopeutta tai leikkaussyvyyttä.
5) Käytä vain tarpeeksi sivupainetta leikkurin kahvoihin, jotta voit seurata leikkauslinjaa.

3.8. LEIKKAUS

Laske terä betoniin haluttuun syvyyteen kääntämällä kallistuskampea vastapäivään. Siirrä sahaa hitaasti eteenpäin. Hidasta painetta eteenpäin, jos saha alkaa jumittua.

Huomautus : Syvempiin leikkauksiin (4 tuumaa / 102 mm tai enemmän) tulee tehdä useita leikkauksia 1-1/2 tuuman (38 mm) - 2 tuuman (51 mm) askelin, kunnes haluttu syvyys on saavutettu.

Työnnä sahaa tasaisesti eteenpäin käyttämällä etuosoitinta ohjaimena. Käytä tarpeeksi painetta eteenpäin, jotta moottori/moottori alkaa toimia, mutta ei hidastu. Jos saha alkaa pysähtyä, hidasta liikettä eteenpäin, kunnes terä palautuu täyteen kierroslukuun. Jos saha pysähtyy, nosta terä pois leikkauksesta ennen uudelleenkäynnistystä. Vältä liiallista sivupainetta tai terän vääntymistä leikkauksessa.

3.9. HIHNAT & PYÖRÄT

ÄLÄ KOSKAAN TEE SÄÄDÖTTÄ KIILAHIHNOJIN JA PYÖRIIN MOOTTORIN KÄYNNISSÄ

1) Kiilahihnakäytön paras kireys on pienin kireys, jolla hihnat eivät luista täydellä kuormituksella.
2) Kiristä, kunnes hihnat ovat tiukasti urissa. Käytä vetoa noin viisi (5) minuuttia, jotta hihnat asettuvat paikalleen. Vyöt. Aseta huippukuorma. Jos hihnat luistavat, kiristä niitä, kunnes ne eivät enää luista huippukuormituksessa. Useimmat uudet hihnat tarvitsevat lisäkiristystä istutuksen jälkeen.
3) Muista, että liiallinen jännitys lyhentää hihnan ja laakerin käyttöikää.
4) Tarkista hihnan kireys usein ensimmäisen käyttöpäivän aikana. Tarkista sen jälkeen hihnan kireys säännöllisesti ja tee tarvittavat säädöt.
5) Kaksi yleisintä pyörän kohdistusvirheen syytä ovat:
a. Moottorin vetoakseli ja terän akseli eivät ole yhdensuuntaiset.
b. Hihnapyörät eivät ole kunnolla paikallaan akseleilla.

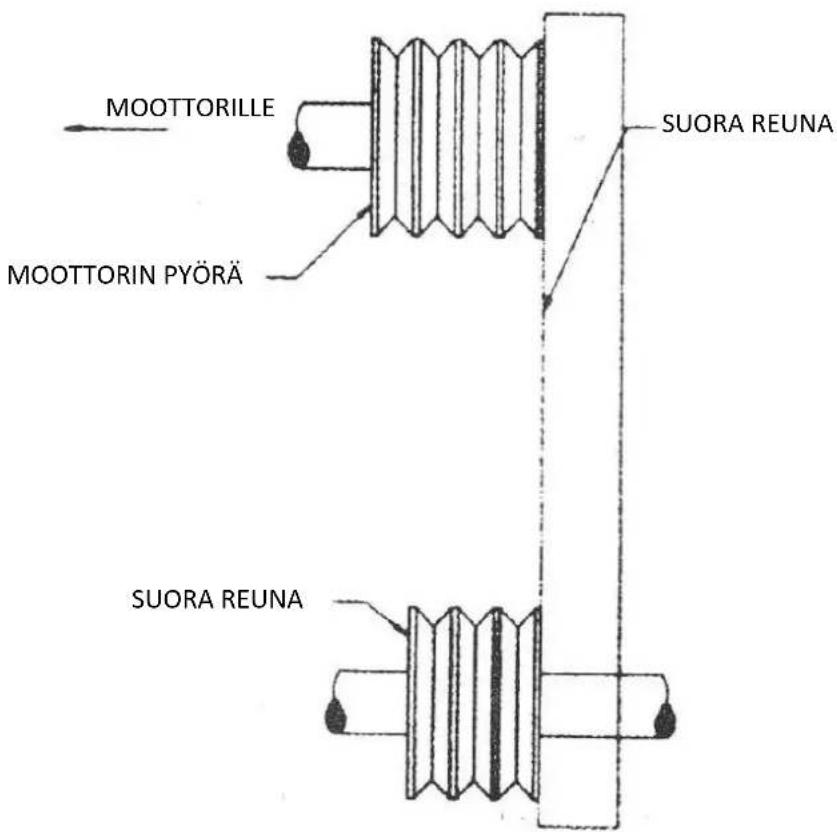

6) Tarkista kohdistus käyttämällä teräksistä suoraa reunaa. Katso kuva 1.
7) Kohdista suora reuna molempien hihnapyörien ulkopintaa pitkin piirustuksessa. Kaikissa hihnapyörissä on (2) säätöruuvia uriensa pohjassa. Kiinnitysruuvit vaativat kierrelukituslukon otsikon.

MOOTTORILLE MOOTTORIN PYÖRÄ SUORA REUNA SUORA REUNA

Kuva 1

8) Kohdistusvirhe näkyy hihnapyörän pinnan ja suoran reunan välisenä rakona. Varmista, että karan hihnapyörän ja sahan alustan välillä on tilaa molemmilla puolilla.

3.10. KUIVALEIKKAUS

• Älä koskaan käytä sahaa ilman turvasuojuksia.
• Älä ylitä terän halkaisijalle määritettyä suurinta käyttönopeutta.
• Älä pakota terää materiaaliin: anna terän leikata omalla nopeudellaan.
• Älä tee pitkiä jatkuvia leikkauksia. Älä koskaan leikkaa kuivaa leikkaa yli 30 sekuntia kerrallaan. Anna terän jäähtyä.
• Älä leikkaa tai hio terän sivua tai leikkaa käyrää tai sädettä. Älä leikkaa kuivaksi märkäleikkaukseen suositelluilla terillä.
• Älä käytä sahaa, jonka terän halkaisija on suurempi kuin koneen kapasiteetti.

IV. VIANETSINTÄ

ONGELMA	AIHEUTTAA	KORJAUSAINE
Epätasainen SEGMENTIN KULUMINEN[GABA]	(märkäleikkauksessa) liian vähän vettä (yleensä terän toisella puolella).Laitevirheet voivat myös aiheuttaa segmenttien epätasaista kulumista.Sahan pää on suunnattu väärin.	HuuhteluvesijärjestelmäTarkista virtaus terän molemmille puolille.Vaihda laakerit, kulunut karan akseli tai karan kohdistusvirhe.Tarkista sahanterän suorakulmaisuus sekä pysty- että vaakasuunnassa.
SEGMENTTIHÄRKEÄ	Terä on liian kova leikattavalle materiaalille	Käytä terää, jonka sidos/matriisi on pehmeämpi.
SEGMENTIN tappio	Terä ylikuumenee jäähdytysnesteen (veden tai ilman) takiaYdin on kulunut alileikkauksestaVialliset kaulukset / laipat ovat asettaneet terän väärin päinTerä on liian kova leikattavalle materiaalilleTerä leikkaa pyöreästä, mikä aiheuttaa jyskyttävää liikettäVäärä terän kireys	(Märkäleikkaus) Tarkista vesijohdotVarmista, että virtaus on riittävä terän molemmilla puolilla ja ettei ole tukoksiaKäytä riittävästi vettä leikkauskohdan huuhtelemiseen(Kuivaleikkaus) Käytä terää ajoittain ilman viiltoa, jotta ilma jäähtyyPuhdista kaulukset/laipat tai vaihda ne, jos ne ovat alle suositellun halkaisijanKäytä leikattavalle materiaalille oikeaa terääVaihda kuluneet laakerit; kohdista terän akseli uudelleen tai vaihda kulunut terän kiinnitysholkkiKun tilaat teriä, sovita sahan akselin nopeusTarkista karan nopeus varmistaaksesi, että terä pyörii oikealla kierrosluvullaVältä terän vääntämistä tai kääntämistä leikkauksessa
SYDÄSSÄ HALKEET	Terä lepattaa leikkauksessa terän jännityksen menettämisen seurauksenaTerän määritys on liian kova leikattavalle materiaalille	Kiristä terän akselin mutteriVarmista, että terä pyörii oikealla nopeudella ja että käyttötappi toimii kunnollaKäytä pehmeämpää sidosta/matriisia stressin poistamiseksi
Jännityksen menettäminen	Ytimen ylikuumeneminenKaran ylikuumeneminen terän pyörimisen seurauksenaYtimen ylikuumeneminen leikattavan materiaalin hankautumisestaEpätasainen paine terän kirstyskauluksissa / laipoissaTerä on liian kova leikattavalle materiaalille	Varmista, että terän kierrosluku on oikeaTarkista veden virtaus, jakelu ja linjatKiristä terän akselin mutteri. Varmista, että käyttötappi toimiiKohdista saha oikein suorakulmaiseen leikkaukseenKaulusten/laippojen on oltava halkaisijaltaan identtisiä ja suositeltua kokoaKäytä pehmeämpää sidosta/matriisia vähentääksesi stressiä
TERÄ HUOMIOI	Terä on vaurioituneen tai kuluneen sahan päälläKulunut kaulusTerä käy väärällä nopeudellaKauluksen/laipan halkaisijat eivät ole identtisetTerä on taipunut pudottamisen tai vääntymisen seurauksena	Tarkista kaulukset/laipat varmistaaksesi, että ne ovat puhtaita, tasaisia ja oikean halkaisijaltaanAseta moottori oikealle kierrosluvulleKäytä oikean kokoisia teräkauluksia/laippojaÄLÄ käytä taipunutta terää. Ota yhteyttä terän valmistajaan
ARBOR HOLE OUT - OF- Round	Terä on liian kova leikattavalle materiaalilleTerästä on tullut tylsäTerä ei leikkaa materiaalia, johon se on tarkoitettu	Valitse leikattavalle materiaalille oikea teräTeroita leikkaamalla pehmeämpää hankaavaa materiaalia paljastaaksesi timantit. Jatkuvassa teroituksessa terä on liian kova leikattavalle materiaalilleMurto – leikattavaan materiaaliin. Jos annos ei pukeudu itse, teroita kuten tylsää terää
YDINLEIKKAAMINEN	Ytimen hankaava kuluminen nopeammin kuin segmentit	Käytä vettä leikkaamisen aikana syntyneiden hienojen aineiden huuhtelemiseenKäytä kulutusta kestäviä hylsyjä
ARBOR HOLE POIS PYÖRESTÄ	Kauluksia/laippoja ei ole kiristetty kunnolla, mikä mahdollistaa terän pyörimisen tai tärisemisen akselillaKaulukset/laipat ovat kuluneet tai likaiset.Terää ei ole asennettu oikein	Varmista, että terä on asennettu oikean halkaisijan akselille. Kiristä akselin mutteri jakoavaimella varmistaaksesi, että terä on kunnolla kiinniPuhdista kaulukset/laipat, varmista, että ne eivät ole kuluneet. Kiristä karan mutteriVarmista, että tappiholkki liukuu käyttötapin yli
TERÄ PYÖRÄSTÄ KULUNUT	Akselin laakeri on kulunutPiikkejä syntyy, koska moottoria ei ole viritetty oikeinTerän karan reikä on vaurioitunut, jos terä on asennettu väärinLiima/matriisi on liian kova materiaalilleTerä luistaa, ja toinen puolikas kuluu enemmän kuin toinen.Tarkista huonot laakerit, vääntynyt akseli tai kuluneet kiinnityskarat	Asenna uusi teräakselin laakeri tai terän akseli tarpeen mukaanSäädä moottori valmistajan ohjeen mukaanJos ydin on kulunut tai karan reikä vaurioitunut, ÄLÄ KÄYTÄ. Ota yhteyttä terän valmistajaanVaihda kulunut akseli tai kiinnitysakselin holkkiVarmista, että käyttötappi toimiiKiristä karan mutteri

V. VOITELU JA HUOLTO

• Tarkista öljytasot, johdot, letkut (ilma, polttoaine, vesi) ja voitele kone päivittäin.
• Korjaa tai vaihda kaikki kuluneet tai vaurioituneet osat välittömästi.
  • Tarkista käyttöhihnan kireys, älä kiristä liikaa.
• Varmista, että koneessa on täysi sarja yhteensopivia hihnoja.
• Tarkista terän akseli, varmista, että kara ja kierteet eivät ole kuluneet, vaurioituneet tai taipuneet.
• Terän akselin laakerien tulee olla tiukkoja, ei vapaata liikettä sivuttain tai ylös ja alas.
  • Rasvaa terän akselin laakerit päivittäin.
• Terän kaulusten tulee olla puhtaita, vailla kolhuja ja purseita. Ei halkaisijan kulumista eikä pyöreä.
• Vetotappi ei ole liian kulunut tai taipunut eikä siinä ole naarmuja.
• Kaikki suojat paikoillaan ja kiinni.
  • Kaikki kiinnikkeet tiukasti ja turvallisesti.
• Puhdista ilmansuodatin / öljynsuodatin (hydrauliikka tai moottori).
• Huuhtele puhdasta vettä pumpun läpi ja suihkuta kokoonpano joka ilta. Tämä pidentää pumpun ja terän käyttöikää.
• Puhdista kone ennen voiteluhuollon aloittamista.
• Varmista, että kone on vakaalla, tasaisella alustalla ennen huollon aloittamista.
• Voiteluhuollon aikana varmista, että tiukkaa puhtautta noudatetaan aina.

• Onnettomuusvaaran välttämiseksi käytä työhön oikeaa työkalua ja pidä työkalut puhtaina.

• Moottoriöljyn tyhjennys on parasta tehdä, kun öljy on lämmintä El kuumaa.

• Kaikki roiskunut öljy on puhdistettava välittömästi.
• Käytä vain puhtaita öljysäiliöitä ja vain PUHTAIA, TUOREITA öljyjä ja oikeanlaatuisia rasvoja.
• Saastunut vesi / nesteet / öljy / suodattimet on hävitettävä turvallisesti.

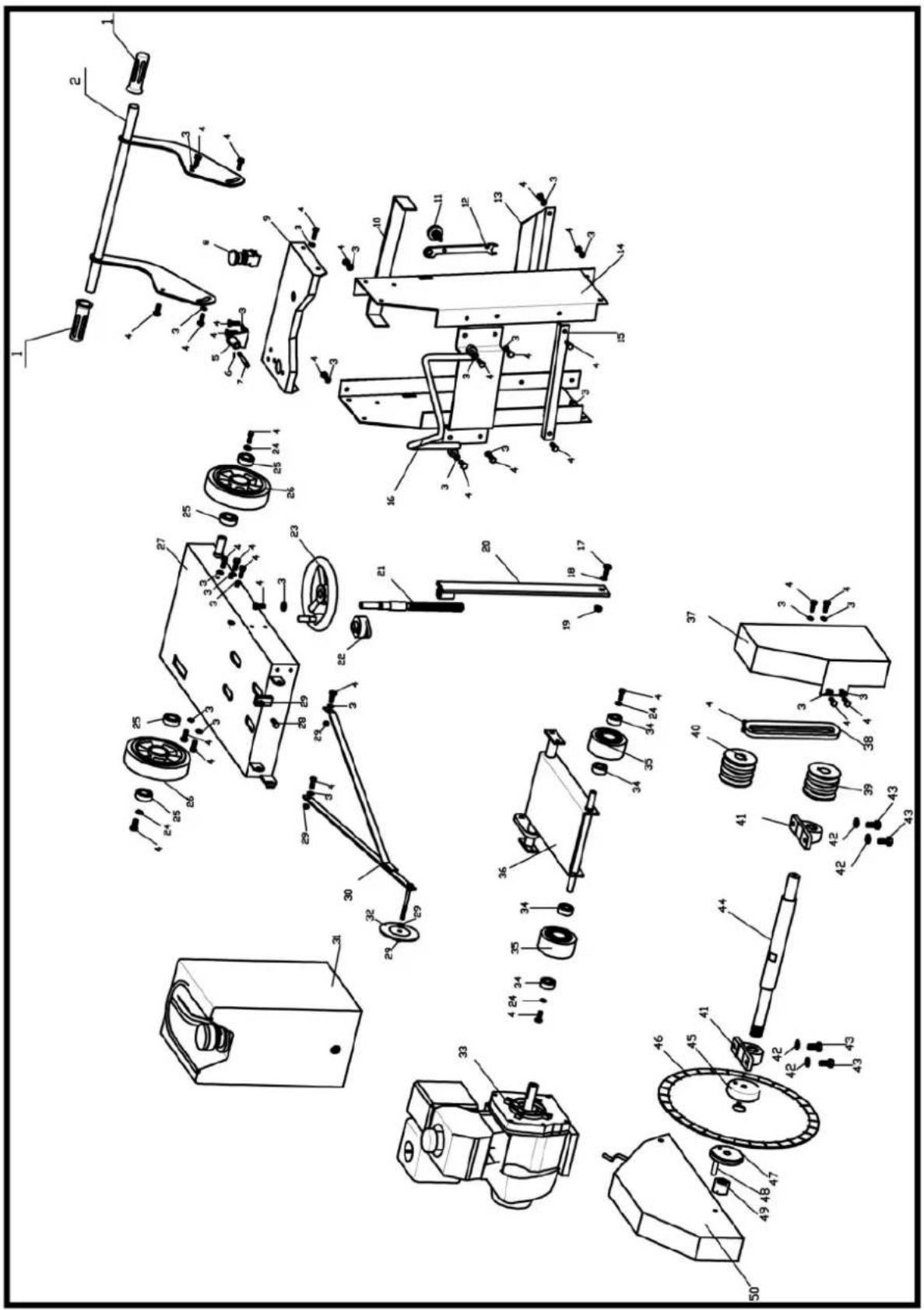

VI. OSALUETTELO

Osa nro	Kuvaus	Määrä	Osa nro	Kuvaus	Määrä
1	Kahvakahva	2	26	Takapyörä	2
2	Kahva (sarja)	1	27	Pohjalevy	1
3	Tasainen aluslevy M8	32	28	Ruuvi M8*90	1
4	Ruuvi M8*20	36	29	Mutteri M8	6
5	Lukitusjärjestelmä	1	30	Osoitinvarsi	1
6	Lukitustappi	1	31	Vesisäiliö	1
7	Lukitustappi	1	32	Osoitinpyörä	1
8	Kytkin, hätäpysäytys	1	33	Moottori	1
9	Vesisäiliön kansi	1	34	Laakeri etupyörälle	4
10	Side	1	35	Etupyörä	2
11	Nuppi	1	36	Pyörätelinemoduuli	1
12	Jakoavain	1	37	Vyön suoja	1
13	Takatukilevy vesisäiliölle	1	38	Vyö	3
14	Vesisäiliön sivulevy (sarja)	1	39	Hihnapyörä, ajettu	1
15	Vesisäiliön etulevy	1	40	Hihnapyörä, moottori	1
16	Nostokoukku	1	41	Laakerin istukka UCP205	2
17	Ruuvi M10*30	1	42	Isompi aluslevy ∅12	4
18	Tasainen aluslevy ∅10	1	43	Ruuvi M12*40	4
19	Ruuvi M10	1	44	Pääakseli	1
20	Jackpost assy.	1	45	Terän laippa (sisä)	1
21	Nokkaruuvi	1	46	Terä	1
22	Laakeri LF204	2	47	Terän laippa (ulompi)	1
23	Pyörä	1	48	Tappi, laippa	1
24	Isompi aluslevy ∅8	2	49	Pääakselin ruuvi	1
25	Laakeri oikealle akselille	4	50	Terän kansi	1
