NÁVOD K OBSLUZE CONCRETE-V7 MSW

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Vynaložili jsme maximální úsilí, aby byl překlad přesný, ale uvědomte si, že automatické překlady nejsou dokonalé a nejsou určeny k tomu, aby nahradily lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

I. Technické údaje

Popis parametru	Hodnota parametru
Stůl pro horní frézku	Podlahová pila
Model	MSW-BETON-V7
Hodnoceno [HP]	13
Nádrž na vodu [l]	30
Průměr diamantových kotoučů [mm]	350 - 500
Maximální hloubka řezu [mm]	165
Rozměry (šířka x hloubka x výška) [cm]	58x106x93
Hmotnost [kg]	105,7

VAROVÁNÍ:

Aby se snížilo riziko zranění, musí si všichni operátoři a pracovníci údržby přečíst a porozumět těmto pokynům před použitím, výměnou příslušenství nebo prováděním údržby námi vyrobeného zařízení. V tomto návodu nelze pokrýt všechny možné situace. Každý, kdo toto zařízení používá, udržuje nebo pracuje v jeho blízkosti, musí být opatrný.

Nedodržení pokynů v tomto návodu může vést k vážnému zranění nebo dokonce smrti! Toto zařízení smí obsluhovat pouze vyškolený a kvalifikovaný personál! Toto zařízení je určeno pouze pro průmyslové použití.

Při používání těchto řezaček betonu by se vždy měly dodržovat následující bezpečnostní pokyny.

2.1. OBECNÁ BEZPEČNOST

• NEPOUŽÍVEJTE toto zařízení ani jej neopravujte, dokud si nepřečtete celý návod.
• Toto zařízení by neměly obsluhovat osoby mladší 18 let.
• NIKDY neprovozujte toto zařízení bez vhodného ochranného oděvu, nerozbitných brýlí, bot s ocelovou špičkou a jiných ochranných zařízení, která tato práce vyžaduje.
• NIKDY nepoužívejte toto zařízení, když se necítíte dobře kvůli únavě, nemoci nebo užívání léků.
• NIKDY nepoužívejte toto zařízení pod vlivem drog nebo alkoholu.
• NIKDY nepoužívejte příslušenství nebo nástavce, které naše společnost pro toto zařízení nedoporučuje. Může dojít k poškození zařízení a/nebo zranění uživatele.
  • Výrobce nepřebírá odpovědnost za případné nehody způsobené úpravami zařízení.
• Kdykoli je to nutné, vyměňte typový štítek, provozní a bezpečnostní štítky, když jsou obtížně čitelné.

• VŽDY před spuštěním zkontrolujte stroj, zda nemá uvolněné závity nebo šrouby.
- NIKDY se nedotýkejte horkého výfukového potrubí, tlumiče nebo válce. Před servisem motoru nebo pily nechte tyto díly vychladnout.
- Před doplňováním paliva nebo prováděním servisních a údržbářských funkcí nechte motor vychladnout. Kontakt s horkými součástmi může způsobit vážné popáleniny.
- Motorová část této frézy vyžaduje dostatečný volný proud chladicího vzduchu.
- NIKDY nepoužívejte řezačku v žádném uzavřeném nebo úzkém prostoru, kde je omezeno volné proudění vzduchu. Pokud je proudění vzduchu omezeno, způsobí vážné poškození pily nebo motoru a může způsobit zranění osob. Pamatujte si, že motor frézy vydává SMRTELNÝ plyn oxidu uhelnatého.
- VŽDY doplňujte palivo v dobře větraném prostoru, mimo dosah jisker a otevřeného ohně.
- VŽDY dbejte maximální opatrnosti při formulaci s hořlavými kapalinami. Při doplňování paliva vypněte motor a nechte jej vychladnout.
- V okolí nebo v blízkosti stroje NEKUŘTE. Požár nebo výbuch může způsobit výpary paliva nebo rozlití paliva na horký motor.
- NIKDY nepoužívejte frézu ve výbušném prostředí nebo v blízkosti hořlavých materiálů. Exploze nebo požár by mohly způsobit vážné zranění nebo dokonce smrt.
- Dolévání do plnicího otvoru paliva je nebezpečné, protože má tendenci rozlévat palivo.
- NIKDY nepoužívejte palivo jako čisticí prostředek.
- VŽDY si přečtěte, pochopte a dodržujte postupy v návodu k obsluze, než se pokusíte zařízení obsluhovat.
- VŽDY se ujistěte, že je obsluha obeznámena se správnými bezpečnostními opatřeními. Když necháváte frézu bez dozoru, vypněte motor.
- Při odchodu nebo při používání na svahu jednotku zablokujte.
- Udržujte toto zařízení vždy v bezpečném provozním stavu.
- Před podáváním VŽDY zastavte motor, doplňte palivo a olej.
- NIKDY neprovozujte motor bez vzduchového filtru. Může dojít k vážnému poškození motoru.
• VŽDY často provádějte údržbu vzduchového filtru, abyste předešli poruše karburátoru.
- VŽDY řádně skladujte zařízení, když je nepoužíváte. Zařízení by mělo být skladováno na čistém a suchém místě mimo dosah dětí.
- NIKDY nepoužívejte tuto řezačku v oblastech, které obsahují hořlavý materiál nebo výpary a/nebo může dojít k výbuchu v důsledku jisker ze zařízení.

VAROVÁNÍ:

NE používejte toto zařízení, pokud nejsou připevněny a na svém místě všechny kryty a bezpečnostní zařízení. Při údržbě tohoto zařízení je třeba dbát opatrnosti. Rotující a pohyblivé části mohou při kontaktu způsobit zranění.

Vždy udržujte všechny nezkušené a neoprávněné osoby v bezpečné vzdálenosti od zařízení.

Neoprávněné úpravy zařízení ruší veškeré záruky.

2.2. BEZPEČNOST DIAMANTOVÉ ČEPELE

• Používejte vhodné ocelové středové diamantové kotouče vyrobené pro použití na řezačkách betonu.
• VŽDY zkontrolujte diamantové kotouče před každým použitím. Čepel by neměla vykazovat žádné praskliny, rýhy nebo vady v ocelovém středovém jádru a/nebo ráfku. Středový otvor musí být nepoškozený a pravdivý.
• Před montáží kotouče zkontrolujte, zda nejsou příruby kotouče poškozené, nadměrně opotřebené a čisté.
• Čepel by měla těsně přiléhat na hřídel a na vnitřní / vnější příruby čepele.
• Ujistěte se, že je na čepeli označena a provozní rychlost je vyšší než rychlost hřídele čepele řezačky.
• Řezejte pouze materiál, který je specifikován diamantovým kotoučem. Přečtěte si specifikace diamantového kotouče, abyste se ujistili, že správný nástroj byl přizpůsoben řezanému materiálu.
• VŽDY mějte chrániče kotouče na místě. Expozice diamantového kotouče nesmí překročit 180 stupňů.
• Zajistěte, aby se diamantový kotouč během přepravy nedostal do kontaktu se zemí nebo povrchem.
• NEPOUŠTĚJTE diamantový kotouč na zem nebo povrch.
• Regulátor motoru je navržen tak, aby umožnoval maximální otáčky motoru ve stavu bez zatížení. Rychlosti překračující tento limit mohou způsobit, že diamantový kotouč překročí maximální bezpečnou povolenou rychlost.
• Ujistěte se, že je nůž namontován ve správném směru provozu.

2.3. BEZPEČNOST PŘI PŘEPRAVĚ FRÉZY

• K zajištění bezpečného pohybu řezačky používejte zvedací třmen a vhodné zvedací zařízení.
• NEPOUŽÍVEJTE řídítka a/nebo přední ukazatel jako zvedací body.
  • NIKDY netahejte pilu za vozidlem.
• Ujistěte se, že jsou oba ukazatele umístěny správně, aby se minimalizovalo jejich vystavení během přepravy.
• Zajištění proti extrémním polohám frézy vzhledem k páce. Motor nakloněný do extrémních úhlů může způsobit gravitaci oleje do hlavy válců, což ztěžuje startování motoru.
• NIKDY nepřepravujte frézu s nasazeným ostřím.

2.4. NOUZE

- VŽDY vězte, kde se nachází nejbližší hasicí přístroj a lékárnička. Znát polohu nejbližšího telefonu. Znáte také telefonní čísla na nejbližší záchranku, lékaře a hasiče. Tyto informace budou v případě nouze neocenitelné.

2.5. BEZPEČNOST ÚDRŽBY

• NIKDY nemažte součásti a nepokoušejte se provádět servis na běžícím stroji.
  • VŽDY nechte stroj před servisem dostatečně dlouho vychladnout.
• Udržujte strojní zařízení v provozuschopném stavu.
• Poškození stroje ihned opravte a poškozené díly vždy vyměňte.

- Nebezpečný odpad řádně zlikvidujte. Příkladem potenciálně nebezpečného odpadu je použitý motorový olej. Palivové a palivové filtry.

- NEPOUŽÍVEJTE k likvidaci nebezpečného odpadu nádoby na potraviny nebo plastové nádoby.

III. OPERACE

3.1. ZAVEDENÍ

Blahopřejeme vám k zakoupení našeho Cutteru! Udělali jste skvělou volbu! Naše podlahová řezačka byla speciálně navržena jako ideální stroj pro profesionálního dodavatele, který se zabývá plochým řezáním betonu a asfaltu.

Stroje používané primárně pro „ploché“ řezání. Tento typ řezání je popisován jako „plochý“, protože chodník je řezán někde blízko vodorovné roviny. Jedná se o nejběžnější typ řezání diamantovým kotoučem.

Fréza na beton v tomto odvětví je k dispozici v různých typech, velikostech a stylech, od ručních po samojízdné s výkonem 7-72 koní. Řezačkou na beton je možné řezat jak beton (zelený nebo vyzrály, s nebo bez armatury), tak asfalt. Náš MF12 se používá pro práce vyžadující přesné řezání, včetně podlah, chodníků, chodníků, ramp a dalších plochých řezání.

Najdete řezačku, která se hodí pro širokou škálu pracovních aplikací.

Po obdržení vašeho stroje PEČLIVĚ ZKONTROLUJTE, zda nedošlo k nějakému NÁRAZU POŠKOZENÍ. Jakékoli poškození je třeba okamžitě nahlásit přepravci a reklamovat.

3.2. PRINCIP FUNGOVÁNÍ ZAŘÍZENÍ

Následující pokyny byly sestaveny, aby vám poskytly informace o tom, jak dosáhnout dlouhého a bezproblémového používání jednotky. Pravidelná údržba této jednotky je nezbytná. Přečtěte si celý návod a pečlivě dodržujte pokyny. Pokud tak neučiníte, může dojít ke zranění vás nebo kolemjdoucích.

3.3. KONTROLY DORUČENÍ

• Okamžitě po převzetí vašeho nového zařízení a před jeho uvedením do provozu: Přečtěte si celou příručku – můžete ušetřit spoustu zbytečných nákladů.
• Přečtěte si dodaný návod k motoru.
• Zkontrolujte celkový stav zařízení a zda nedošlo během dodávky k nějakému poškození.
  • Zkontrolujte hladinu motorového oleje.
  • Zkontrolujte hladinu paliva.
• POZNÁMKA: Doporučená maziva jsou podrobně popsána v části PÉČE A ÚDRŽBA.

3.4. INSTALACE NOŽE

1) Ujistěte se, že je zapalovací svíčka odpojená nebo pila odpojená ze zásuvky.
2) Odstraňte matici hřídele kotouče a sejměte vnější přírubu hřídele kotouče.
3) Očistěte všechny cizí částice na upínacích plochách přírub a na montážní ploše kotouče.
4) Umístěte čepel na hřídel čepele a zarovnejte odsazený hnací čep v čepeli s hnacím čepem v montážní objímce (pokud je systém čepů na stroji k dispozici). Pokud má váš kotouč směrovou rotační šipku, umístěte šipku pro sekání dolů (diamantový konec pro sekání dolů).
5) Vyměňte vnější přírubu hřídele nože na hřídeli nože. Hnací kolík na vnitřní objímce musí vyčnívat přes pohon v kotouči a do vnější objímky (pokud je systém kolíků na stroji k dispozici).
6) Pomocí dodaného klíče pevně utáhněte matici hřídele nože proti hvězdicové podložce a vnější přírubě.
7) Znovu zapojte zapalovací svíčku nebo (při vypnutém vypínači) zapojte napájecí kabel.

3.5. TYPY ŘEZÁNÍ

Rychlost řezání zcela závisí na použití správného kotouče pro řezaný materiál. Pro řezání betonu nebo asfaltu jsou k dispozici mokré nebo suché diamantové kotouče různých specifikací.

3.6. PŘED UVEDENÍM DO PROVOZU

1) Používejte správný kotouč pro podmínky řezání.
2) Ujistěte se, že trny a příruby jsou čisté a nepoškozené.
3) Namontujte čepel a bezpečně utáhněte pomocí klíče.
4) Při řezání za mokra zkontrolujte dostatečný průtok vody.
5) Zarovnejte ukazatel s řezací čepelí.

Upozornění – Umístěte jednotku na otevřeném prostranství. Vyhněte se těsné blízkosti konstrukcí nebo jiných zařízení. Pokud tak neučiníte, může dojít k neúmyslnému zranění obsluhy nebo jiných osob v oblasti.

Studený start – zcela otevřete palivový ventil pod palivovou nádrží. Umístěte vypínač motoru umístěný na motoru, aby běžel. Otevřete plyn přibližně do poloviny a použijte sytič. Prudce zatáhněte za startovací lanko. Když motor naskočí, otevřete sytič a podle potřeby nastavte plyn, aby motor běžel. Před umístěním motoru pod zátěž nechte motor několik minut zahřát. Pokud motor po zatažení (3) nenastartuje, mírně otevřete sytič, aby nedošlo k zaplavení. Při zatížení vždy běžte motor na plný plyn.

Hot Start – Otevřete úplně ventil pod plynovou nádrží, pokud byl uzavřen. Otevřete plyn přibližně do poloviny. Neaplikujte sytič. Prudce zatáhněte za startovací lanko, dokud motor nenaskočí.

Když motor naskočí, seřidte plyn. Při zatížení vždy běžte motor na plný plyn.

POZNÁMKA : Tyto pokyny jsou pouze obecnými pokyny. Vzhledem k tomu, že je k dispozici mnoho možností motoru, konkrétní pokyny naleznete v příručce k motoru přiložené k této jednotce.

Upozornění – Benzínové motory – Chcete-li prodloužit životnost motoru, nechte motor běžet naprázdno bez zatížení po dobu (2) až (5) minut, než jej vypnete. Po uplynutí doby volnoběhu použijte vypínač umístěný na motoru a otočte jej pro zastavení. Zavřete palivový ventil pod plynovou nádrží. Pokud je ventil během přepravy ponechán otevřený, může dojít k zahlcení motoru.

3.7. PRO ZAČNĚNÍ ŘEZÁNÍ

1) Nastartujte motor a nechte motor zahřát. Veškeré řezání se provádí na plný plyn.
2) Vyrovnejte čepel a řezák s řezem. Při řezání za mokra otevřete vodní ventil a zapněte bezpečnostní spínač vody.
3) Pomalu spustte nůž do řezu.
4) Řezejte tak rychle, jak vám čepel dovolí. Pokud kotouč vyskočí z řezu, snižte rychlost vpřed nebo hloubku řezu.
5) Používejte pouze dostatečný boční tlak na rukojeti řezačky, abyste sledovali linii řezu.

3.8. ŘEZÁNÍ

Spustte kotouč do betonu do požadované hloubky otáčením kliky naklápění proti směru hodinových ručiček. Uvolněte pilu pomalu dopředu. Pokud se pila začne zastavovat, zpomalte tlak vpřed.

Poznámka : Pro hlubší řezy (4 palce/102 mm nebo více) by mělo být provedeno několik řezů v přírůstkových krocích 1-1/2 palce (38 mm) až 2 palce (51 mm), dokud není dosaženo požadované hloubky.

Zatlačte pilu stále dopředu pomocí předního ukazatele jako vodítka. Vyvíjejte dostatečný tlak vpřed, aby motor/motor začal pracovat, ale nezpomaloval. Pokud se pila začne zablokovat, zpomalte pohyb vpřed, dokud se kotouč neobnoví na plné otáčky. Pokud se pila zasekne, před opětovným spuštěním zvedněte kotouč z řezu. Vyhněte se nadměrnému bočnímu tlaku nebo kroucení kotouče při řezu.

3.9. ŘEMENY A KLADKY

NIKDY NEPROVÁDĚJTE SEŘÍZENÍ Klínových řemenů a řemenic, když je motor v chodu

1) Nejlepší napnutí pro pohon klínovým řemenem je nejnižší napnutí, při kterém řemeny při plném zatížení neprokluzují.
2) Napínejte, dokud řemeny nezapadnou do drážek. Nechejte pohon běžet asi pět (5) minut, aby se pásy „usadily“. Pásy. Zavedení špičkového zatížení. Pokud řemeny prokluzují, napněte je, dokud při maximálním zatížení již neprokluzují. Většina nových řemenů bude po usazení potřebovat dodatečné napnutí.
3) Pamatujte, že příliš velké napětí zkracuje životnost řemene a ložisek.
4) Během prvního dne provozu často kontrolujte napnutí řemene. Poté pravidelně kontrolujte napnutí řemene a proved'te potřebná nastavení.
5) Dvě nejčastější příčiny nesouososti kladky jsou:
a. Hnací hřídel motoru a hřídel nože nejsou rovnoběžné.
b. Řemenice nejsou správně umístěny na hřídelích.

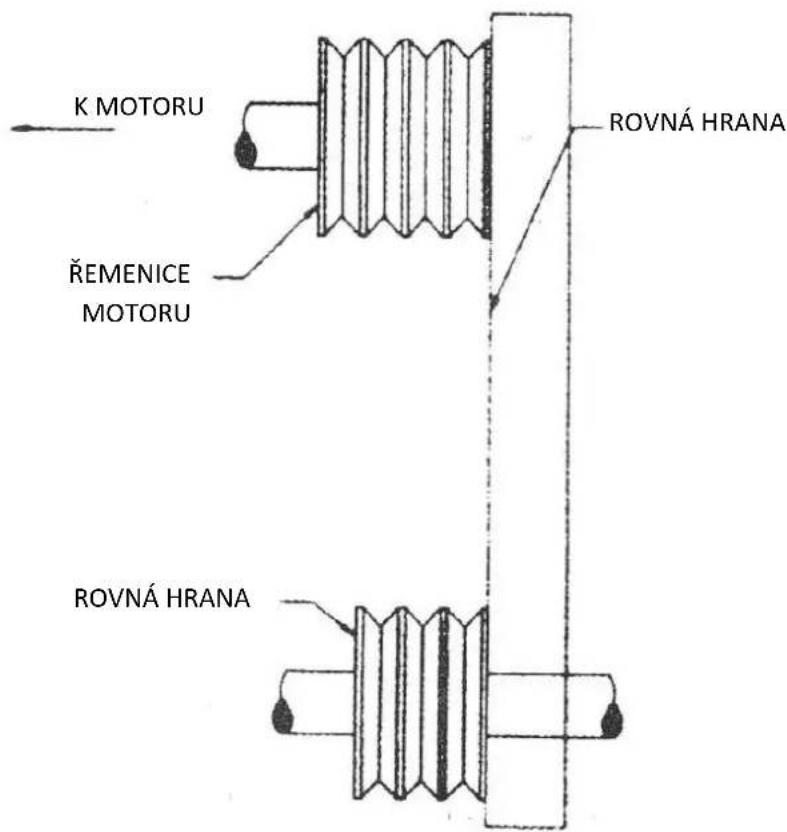

6) Pro kontrolu zarovnání použijte ocelovou rovnou hranu. Viz obrázek 1.
7) Rovnou hranu srovnejte podél vnější strany obou kladek znázorněných na obrázku. Všechny řemenice mají (2) stavěcí šrouby ve spodní části jejich drážek. Stavěcí šrouby vyžadují pojistku závitu.

K MOTORU ŘEMENICE MOTORU ROVNÁ HRANA ROVNÁ HRANA

Obrázek 1

8) Nesouosost se projeví jako mezera mezi čelem řemenice a rovným okrajem. Ujistěte se, že mezi kladkou hřídele a základnou pily je na obou stranách vůle.

3.10. SUCHÉ ŘEZÁNÍ

• Nikdy neprovozujte žádnou pilu bez nasazených bezpečnostních krytů.
• Nepřekračujte maximální provozní otáčky stanovené pro průměr kotouče.
• Netlačte kotouč do materiálu silou: nechte kotouč řezat vlastní rychlostí.
• Nedělejte dlouhé souvislé řezy. Nikdy neřežte nasucho déle než 30 sekund najednou. Nechte čepel vychladnout.
• Neřežte ani nebruste stranu kotouče ani neřežte zakřivení nebo poloměr. Neřežte nasucho s kotouči doporučenými pro mokré řezání.
• Neprovozujte pilu s průměrem kotouče větším, než je kapacita stroje.

IV. ODSTRAŇOVÁNÍ PROBLÉMŮ

PROBLÉM	PŘÍČINA	LÉK
NEROVNOMĚRNÉ OPOTŘEBENÍ SEGMENTŮ	(při mokrém řezání)nedostatek vody (obvykle na jedné straně kotouče).Vady zařízení mohou také způsobit nerovnoměrné opotřebení segmentů.Hlava pily je špatně nastavená.	Systém splachovací vodyZkontrolujte průtok na obě strany čepele.Vyměňte ložiska, opotřebovaný hřídel hřídele nebo nesouosost s vřetenem.Zkontrolujte vyrovnání pilového kotouče, a to jak svisle, tak vodorovně.
PRASKNUTÍ SEGMENTU	Čepel je příliš tvrdá pro řezaný materiál	Použijte čepel s měkčím pojivem / matricí.
ZTRÁTA SEGMENTU	Čepel se přehřívá kvůli chladicí kapalině (voda nebo vzduch)Jádro je opotřebené podřezánímVadné objímky / příruby nastavují čepel mimo vyrovnáníČepel je příliš tvrdá pro řezaný materiálČepel je vyříznutá z kulatého tvaru, což způsobuje bušeníNesprávné napnutí čepele	(Řezání za mokra) Zkontrolujte vodovodní potrubíUjistěte se, že průtok na obou stranách čepele je dostatečný a že nejsou žádné překážkyK opláchnutí řezu použijte dostatečné množství vody(Suché řezání) Pravidelně nechejte kotouč bez řezu, aby se ochladil na vzduchuVyčistěte objímky / příruby nebo je vyměňte, pokud nedosahují doporučeného průměruPoužívejte správnou specifikaci kotouče pro řezaný materiálVyměňte opotřebovaná ložiska; vyrovnejte hřídel kotouče nebo vyměňte opotřebovaný upevňovací trn kotoučePři objednávání kotoučů uvedťte otáčky hřídele pilyZkontrolujte otáčky vřetena, abyste se ujistili, že kotouč běží ve správných otáčkáchVyvarujte se kroucení nebo otáčení čepele v řezu
PRASKLINY V JÁDRU	Čepel se při řezu chvěje v důsledku ztráty napětí čepeleSpecifikace kotouče je příliš tvrdá pro řezaný materiál	Utáhněte matici hřídele nožeUjistěte se, že nůž běží správnou rychlostí a že hnací kolík funguje správněPoužijte měkčí pojivo / matrici k odstranění napětí
ZTRÁTA NAPĚTÍ	Přehřátí jádraPřehřátí jádra v důsledku otáčení čepele na hřídeliPřehřátí jádra odíráním řezaného materiáluNerovnoměrný tlak na upínací objímky / příruby listuČepel je příliš tvrdá pro řezaný materiál	Ujistěte se, že otáčky kotouče jsou správnéZkontrolujte průtok vody, rozvody a potrubíUtáhněte matici hřídele nože. Ujistěte se, že hnací kolík fungujePilu správně vyrovnejte do čtvercového řezuObjímky / příruby musí mít stejný průměr a doporučenou velikostPoužijte měkčí vazbu / matrici ke snížení napětí
ČEPEL SE KOLÍ	Čepel je na poškozené nebo opotřebované pileOpotřebovaný límecNůž běží nesprávnou rychlostíPrůměry límce / příruby nejsou shodnéČepel je ohnutá v důsledku pádu nebo zkroucení	Zkontrolujte objímky / příruby, abyste se ujistili, že jsou čisté, ploché a mají správný průměrNastavte motor na správné otáčkyPoužívejte objímky/příruby čepelí správné velikostiNEPOUŽÍVEJTE ohnutý nůž.Kontaktujte výrobce čepele
NEKRUHOVÝ OTEVŘENÝ OTVOR	Čepel je příliš tvrdá pro řezaný materiálČepel se otupilaČepel neřeže materiál, pro který byla určena	Vyberte správný kotouč pro řezaný materiálOstřete řezáním na měkčí abrazivní materiál, abyste odhalili diamanty. Při kontinuálním ostření je kotouč příliš tvrdý pro řezaný materiálVlámání do řezaného materiálu. Pokud se dávka sama neupraví, naostřete jako tupou čepel
PODŘEZÁNÍ JÁDRA	Abrazivní opotřebení jádra rychlejší než segmenty	K vypláchnutí jemných částic vznikajících při řezání použijte voduPoužívejte jádra odolná proti opotřebení
NEKulatý otvor pro trn	Objímky / příruby nejsou řádně utaženy, což umožňuje kotouči rotovat nebo vibrovat na hřídeliObjímky / příruby jsou opotřebované nebo znečištěné.Nůž není správně namontován	Ujistěte se, že je kotouč namontován na správném průměru hřídele.Utáhněte matici hřídele klíčem, abyste se ujistili, že je čepel zajištěnaVyčistěte objímky / příruby, ujistěte se, že nejsou opotřebované, Utáhněte matici vřetenaUjistěte se, že kolík klouže přes hnací kolík
ČEPEL OTŘEŠENÁ Z KULATU	Ložisko hřídele je opotřebovanéK přepětí dochází, protože motor není správně seřízenOtvor čepele je poškozen v důsledku nesprávné montáže čepelePojivo / matrice je pro materiál příliš tvrdáČepel klouže, opotřebovává jednu polovinu čepele více než druhou.Zkontrolujte, zda nejsou špatná ložiska, ohnutý hřídel nebo opotřebovaný montážní trn	Podle potřeby nainstalujte nové ložisko hřídele čepele nebo hřídel čepeleNaladťe motor podle návodu výrobcePokud je jádro opotřebené nebo je poškozený otvor upínacího trnu, NEPOUŽÍVEJTE, kontaktujte výrobce kotoučeVyměňte opotřebovaný hřídel nebo pouzdro montážního trnuUjistěte se, že hnací kolík fungujeUtáhněte matici vřetena

V. MAZÁNÍ A SERVIS

• Denně kontrolujte hladinu oleje, kabeláž, hadice (vzduch, palivo, voda) a stroj promažte.
• Okamžitě opravte nebo vyměňte všechny opotřebované nebo poškozené součásti.
• Zkontrolujte napnutí hnacího řemene, nepřepínejte jej.
• Ujistěte se, že stroj má kompletní sadu odpovídajících řemenů.
• Zkontrolujte hřídel kotouče, ujistěte se, že trn a závity nejsou opotřebované, poškozené nebo ohnuté.
• Ložiska hřídele čepele by měla být těsná, bez vůle ze strany na stranu nebo nahoru a dolů.
• Ložiska hřídele čepele mažte denně.
• Objímky čepele by měly být čisté, bez zářezů a otřepů. Žádné opotřebení průměru a není zaoblené.
• Hnací čep není nadměrně opotřebovaný nebo ohnutý a bez rýh.
  • Všechny stráže na místě a zajištěny.
  • Všechny upevňovací prvky pevně a bezpečně.
  • Vzduchový filtr / olejový filtr (hydraulický nebo motorový) vyčistěte.
• Každý večer propláchněte čerpadlo čistou vodou a nastříkejte sestavu. Tím se prodlouží životnost čerpadla a čepele.
• Před zahájením údržby mazání vyčistěte stroj.
• Před zahájením údržby se ujistěte, že stroj stojí na pevné, rovné zemi.

• Při údržbě mazání zajistěte, aby byla vždy dodržována přísná čistota.

• Abyste předešli riziku nehod, používejte pro danou práci správné nářadí a udržujte nářadí čisté.
  • Vypouštění motorového oleje se nejlépe provádí, když je olej teplý, NE horký.

• Jakýkoli rozlity olej musí být okamžitě odstraněn.
• Používejte pouze čisté nádoby na olej a pouze ČISTÉ, ČERSTVÉ oleje a maziva správné třídy.
• Kontaminovaná voda / kapaliny / olej / filtry musí být zlikvidovány bezpečným způsobem.

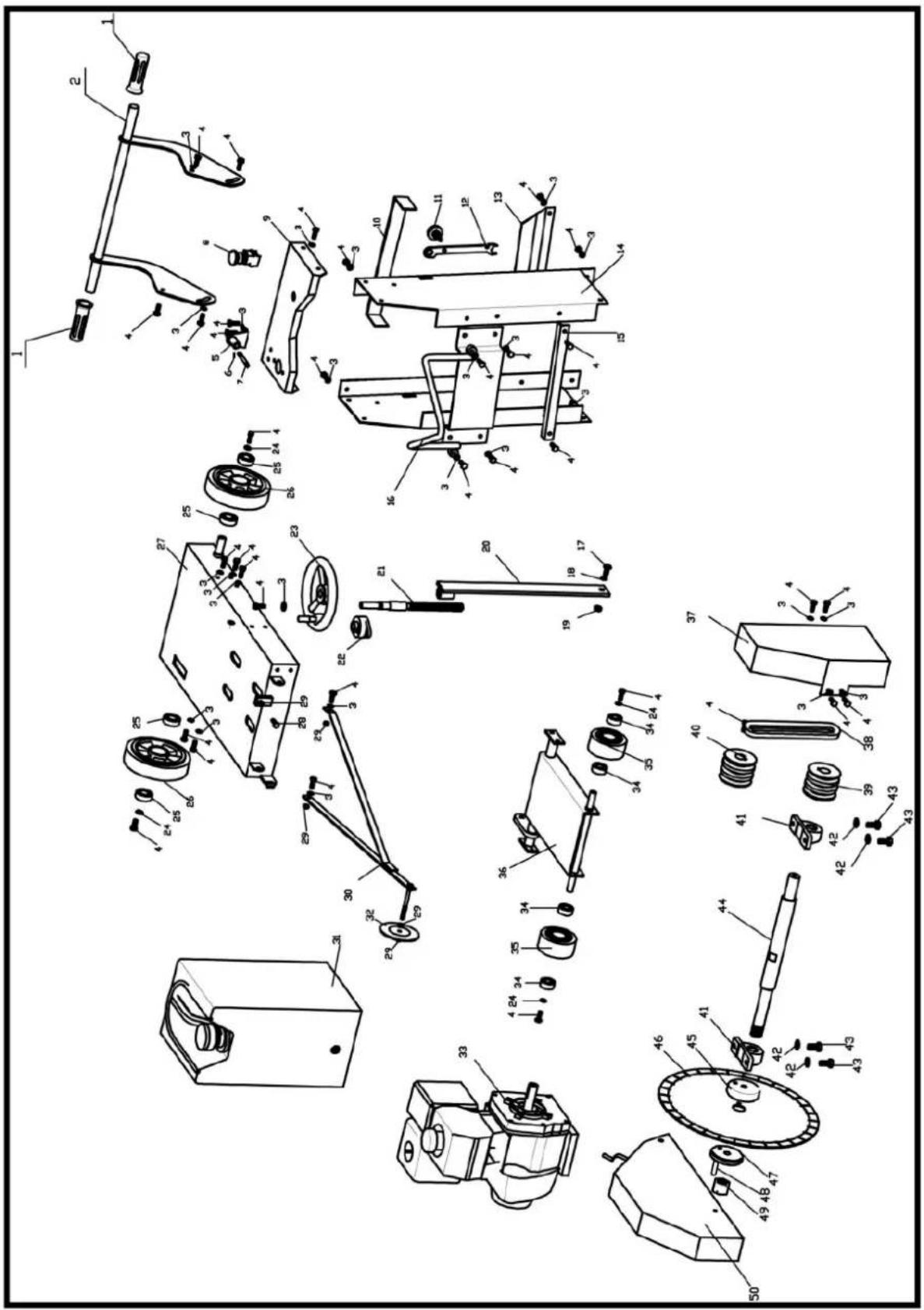

VI. SEZNAM PRVKÜ

č. dílu	Popis zařízení	Počet	č. dílu	Popis zařízení	Počet
1	Úchop rukojeti	2	26	Zadní kolo	2
2	Rukojeť (sada)	1	27	Deska základny	1
3	Plochá podložka M8	32	28	Šroub M8*90	1
4	Šroub M8*20	36	29	Matice M8	6
5	Systém zámku	1	30	Rameno ukazatele	1
6	Zajišťovací kolík	1	31	Nádržka na vodu	1
7	Zajišťovací kolík	1	32	Ukazovátko	1
8	Vypínač, nouzové zastavení	1	33	Motor	1
9	Kryt nádržky na vodu	1	34	Ložisko pro přední kolo	4
10	Obvaz	1	35	Přední kolo	2
11	Knoflík	1	36	Modul nosiče kol	1
12	Plochý klíč	1	37	Kryt na opasek	1
13	Zadní opěrná deska pro nádrž na vodu	1	38	Třmen	3
14	Boční deska pro nádrž na vodu (set)	1	39	Kladka, hnaná	1
15	Přední opěrná deska pro nádrž na vodu	1	40	Řemenice, motor	1
16	Zvedací hák	1	41	Sedlo ložiska UCP205	2
17	Šroub M10*30	1	42	Větší plochá podložka ∅12	4
18	Plochá podložka ∅10	1	43	Šroub M12*40	4
19	Šroub M10	1	44	Hlavní hřídel	1
20	Jackpost assy.	1	45	Příruba čepele (vnitřní)	1
21	Zvedák	1	46	Čepel	1
22	Ložisko LF204	2	47	Příruba čepele (vnější)	1
23	Kolo	1	48	Čep, příruba	1
24	Větší plochá podložka ∅8	2	49	Šroub pro hlavní hřídel	1
25	Ložisko pro skutečnou hřídel	4	50	Kryt čepele	1

- NEPOUŽÍVAJTE nádoby na potraviny alebo plastové nádoby na likvidáciu nebezpečného odpadu.

III. PREVÁDZKA

3.1. ÚVOD

Ked' motor naštartuje, nastavte plyn. Pri zaťažení vždy bežte s motorom na plný plyn.

- Každý večer prepláchnite čerpadlo čistou vodou a nastriekajte zostavu. Tým sa predlžuje životnosť čerpadla a čepele.

• Pred začatím údržby mazania stroj vyčistite.

- Pred začatím údržby sa uistite, že stroj stojí na pevnej a rovnej zemi.
