NÁVOD NA OBSLUHU CONCRETE-V7 MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili l'udských prekladatel'ov. Oficiálna verzia používatel'skej príručky je v angličtine. Akékoľvek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékoľvek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou. Ďalšie jazykové verzie sú k dispozícii na vyžiadanie na adrese [e-mail].

I. Technické údaje

Popis parametra	Hodnota parametra
Názov produktu	Píla na podlahu
Model	MSW-BETON-V7
Hodnotenie [HP]	13
Nádrž na vodu [l]	30
Priemer diamantových kotúčov [mm]	350 - 500
Maximálna híbka rezu [mm]	165
Rozmery (šírka x híbka x výška; mm) [cm]	58x106x93
Hmotnosť [kg]	105,7

POZOR:

Aby sa znížilo riziko zranenia, všetci operátori a pracovníci údržby si musia prečítať a porozumieť týmto pokynom pred prevádzkou, výmenou príslušenstva alebo vykonávaním údržby na zariadení, ktoré sme vyrobili. V tomto návode nie je možné pokryť všetky možné situácie. Každý, kto používa, udržiava alebo pracuje v blízkosti tohto zariadenia, musí byť opatrný.

II. PRAVIDLÁ PRE BEZPEČNÚ PREVÁDZKU

POZOR

Nedodržanie pokynov v tomto návode môže viest' k vážnemu zraneniu alebo dokonca smrti! Toto zariadenie smie obsluhovať iba vyškolený a kvalifikovaný personál! Toto zariadenie je určené len na priemyselné použitie.

Pri používaní týchto rezačiek betónu by ste mali vždy dodržiavať nasledujúce bezpečnostné pokyny.

2.1. VŠEOBECNÁ BEZPEČNOST

• NEPOUŽÍVAJTE toto zariadenie ani ho neopravujte, kým si neprečítate celý návod.
• Toto zariadenie by nemali obsluhovať osoby mladšie ako 18 rokov.
• NIKDY nepoužívajte toto zariadenie bez vhodného ochranného odevu, nerozbitných okuliarov, topánok s ocel'ovou špičkou a iných ochranných zariadení, ktoré si práca vyžaduje.
• NIKDY neobsluhujte toto zariadenie, ked' sa necítite dobre v dôsledku únavy, choroby alebo užívania liekov.
• NIKDY neobsluhujte toto zariadenie pod vplyvom drog alebo alkoholu.
• NIKDY nepoužívajte príslušenstvo alebo nástavce, ktoré naša spoločnosť pre toto zariadenie neodporúča. Môže dôjst k poškodeniu zariadenia a/alebo zraneniu používateľa.
  • Výrobca nezodpovedá za žiadne nehody spôsobené úpravami zariadenia.

• Vždy, keď je to potrebné, vymeňte typový štítok, prevádzkové a bezpečnostné štítky, keď sú ťažko čitatelné.

• Pred spustením VŽDY skontrolujte, či stroj nemá uvoľnené závity alebo skrutky.

• NIKDY sa nedotýkajte horúceho výfukového potrubia, tlmiča alebo valca. Pred servisom motora alebo píly nechajte tieto časti vychladnút.
• Pred doplnením paliva alebo vykonaním servisných a údržbárskych funkcíí nechajte motor vychladnúť. Kontakt s horúcimi komponentmi môže spôsobit vážne popáleniny.
• Motorová časť tejto frézy vyžaduje dostatočný volný prietok chladiaceho vzduchu.
• NIKDY nepoužívajte frézu v žiadnom uzavretom alebo úzkom priestore, kde je obmedzený volný prúd vzduchu. Ak je prúdenie vzduchu obmedzené, spôsobí vážne poškodenie píly alebo motora a môže spôsobit' zranenie osôb. Pamätajte, že motor frézy vydáva SMRTEL'NY oxid uholnatý.
• VŽDY tankujte na dobre vetranom mieste, mimo dosahu iskier a otvoreného ohňa.
• VŽDY bud'te mimoriadne opatrní pri formuláciách s horľavými kvapalinami. Pri dopľňaní paliva zastavte motor a nechajte ho vychladnúť.
• V okolí alebo v blízkosti stroja NEfajčite. Požiar alebo výbuch môže spôsobit' výpary paliva alebo rozliatie paliva na horúci motor.
• NIKDY nepoužívajte frézu vo výbušnom prostredí alebo v blízkosti horľavých materiálov. Výbuch alebo požiar môže spôsobit vážne ublíženie na zdraví alebo dokonca smrt.
• Dolievanie paliva do plniaceho otvoru paliva je nebezpečné, pretože má tendenciu rozlievať palivo.
• NIKDY nepoužívajte palivo ako čistiaci prostriedok.
• VŽDY si prečítajte, pochopte a dodržujte postupy v návode na obsluhu skôr, ako sa pokúsite obsluhovať zariadenie.
• VŽDY sa uistite, že operátor je oboznámený so správnymi bezpečnostnými opatreniami. Ked' nechávate frézu bez dozoru, zastavte motor.
• Zablokujte jednotku pri odchode alebo pri používaní na svahu.
• Toto zariadenie vždy udržiavajte v bezpečnom prevádzkovom stave.
• Pred podávaním VŽDY zastavte motor, doplňte palivo a olej.
• NIKDY nespúšťajte motor bez vzduchového filtra. Môže dôjst' k vážnemu poškodeniu motora.
• VŽDY často vykonávajte údržbu vzduchového filtra, aby ste predišli poruche karburátora.
• VŽDY správne uskladnite vybavenie, keď sa nepoužíva. Zariadenie by sa malo skladovať na čistom a suchom mieste mimo dosahu detí.
• NIKDY nepoužívajte túto rezačku v oblastiach, ktoré obsahujú horľavý materiál alebo výpary a/alebo môže dôjst’ k výbuchu v dôsledku neprirodzených iskier zo zariadenia.

POZOR:

NIE používajte toto zariadenie, pokial' nie sú pripevnené a na svojom mieste všetky ochranné a bezpečnostné zariadenia. Pri servise tohto zariadenia je potrebné postupovať opatrne. Rotujúce a pohyblivé časti môžu pri kontakte spôsobiť zranenie.

Všetky neskúsené a neoprávnené osoby vždy držte mimo dosahu zariadenia. Neoprávnené úpravy zariadenia rušia všetky záruky.

2.2. BEZPEČNOST DIAMANTOVÝCH ČEPEL

• Používajte vhodné ocelové centrované diamantové kotúče vyrobené na použitie na rezačkách betónu.
• Pred každým použitím VŽDY skontrolujte diamantové kotúče. Čepel' by nemala vykazovať žiadne praskliny, ryhy alebo kazy v ocel'ovom stredovom jadre a/alebo ráfiku. Stredový otvor musí byť nepoškodený a pravdivý.
• Pred montážou čepele skontrolujte príruby čepele, či nie sú poškodené, nadmerne opotrebované a čistené.
• Čepel' by mala tesne priliehat' k hriadel'u a k vnútornej / vonkajšej prírube čepele.
• Uistite sa, že je čepel' označená a prevádzková rýchlost' je vyššia ako rýchlost' hriadel'a čepele frézy.
• Režte len materiál, ktorý je určený pre diamantový kotúč. Prečítajte si špecifikácie diamantového kotúča, aby ste sa uistili, že správny nástroj je prispôsobený rezanému materiálu.
• VŽDY majte chrániče čepele na mieste. Expozícia diamantového kotúča nesmie presiahnuť 180 stupňov.
• Zabezpečte, aby sa diamantový kotúč počas prepravy nedostal do kontaktu so zemou alebo povrchom.
  • NEDÁVAJTE diamantový kotúč na zem alebo povrch.
• Regulátor motora je navrhnutý tak, aby umožnoval maximálne otáčky motora v stave bez zaťaženia. Rýchlosti, ktoré prekračujú tento limit, môžu spôsobit, že diamantový kotúč prekročí maximálnu bezpečnú povolenú rýchlost.
• Uistite sa, že je čepel' namontovaná v správnom smere činnosti.

2.3. BEZPEČNOST PREPRAVY FRÉZY

• Na zaistenie bezpečného pohybu rezacieho stroja používajte zdvíhacie lano a vhodné zdvíhacie zariadenie.
• NEPOUŽÍVAJTE riadidlá a/alebo predný ukazovatel' ako zdvíhacie body.
  • NIKDY net'ahajte pílu za vozidlom.
• Zabezpečte, aby boli obe tyče ukazovateľa umiestnené správne, aby sa minimalizovalo ich vystavenie počas prepravy.
• Ochrana proti extrémnym polohám rezacieho nástroja vzhľadom na páku. Motor naklonený do extrémnych uhlov môže spôsobit' gravitáciu oleja do hlavy valcov, čo stáží štartovanie motora.
• NIKDY neprepravujte frézu s namontovanou čepel'ou.

2.4. NÚDZOVÉ SITUÁCIE

- VŽDY poznajte polohu najbližšieho hasiaceho prístroja a lekárničky. Zistite polohu najbližšieho telefónu. Poznajte aj telefónne čísla najbližšej ambulancie, lekára a hasičov. Tieto informácie budú neocenitelné v prípade núdze.

2.5. BEZPEČNOST ÚDRŽBY

- NIKDY nemažte komponenty ani sa nepokúšajte o servis na spustenom stroji.

• VŽDY nechajte stroj pred servisným zásahom dostatočne dlho vychladnút.

• Udržujte stroj v prevádzkovom stave.

- Poškodenie stroja ihneď opravte a zlomené diely vždy vymeňte.

- Nebezpečný odpad riadne zlikvidujte. Príkladom potenciálne nebezpečného odpadu je použitý motorový olej. Palivové a palivové filtre.

Blahoželáme vám k zakúpeniu nášho Cuttera! Urobili ste skvelú voľbu! Naša podlahová rezačka bola špeciálne navrhnutá ako ideálny stroj pre profesionálneho dodávatela, ktorý sa zaoberá plochým rezaním betónu a asfaltu.

Stroje používané primárne na „ploché“ pílenie. Tento typ pílenia sa označuje ako „plochý“, pretože chodník je rezaný niekde blízko vodorovnej roviny. Je to najbežnejší typ rezania diamantovým kotúčom.

Fréza na betón v tomto odvetví je k dispozícii v rôznych typoch, veľkostiach a štýloch, sihajú od manuálnych až po samohybné s výkonom od 7 do 72 koní. Rezačkou na betón je možné rezať betón (zelený alebo vyzretý, s výstužou alebo bez nej) alebo asfalt. Náš MF12 sa používa na práce vyžadujúce presné rezanie vrátane podláh, dlažieb, chodníkov, rámp a iných aplikácií na ploché pílenie.

Nájdete rezačku, ktorá vyhovuje širokej škále pracovných aplikácií.

Po obdržaní vášho stroja POZORNE SKONTROLUJTE AKÉKOL'VEK NÁKLADNÉ POŠKODENIE. Akékol'vek poškodenie ihned' nahláste prepravcovi a zaevidujte reklamáciu.

3.2. PRINCÍP PREVÁDZKY

Nasledujúce pokyny boli zostavené, aby vám poskytli informácie o tom, ako dosiahnuť dlhodobé a bezproblémové používanie jednotky. Pravidelná údržba tejto jednotky je nevyhnutná. Prečítajte si celý návod a pozorne dodržiavajte pokyny. Ak tak neurobíte, môže dôjst k zraneniu vás alebo okoloidúcich.

3.3. KONTROLY DODÁVKY

• Ihned' po prevzatí vášho nového zariadenia a pred jeho uvedením do prevádzky: Prečítajte si celú príručku – môže to ušetriť veľa zbytočných nákladov.
  • Prečítajte si dodaný návod k motoru.
• Skontrolujte celkový stav zariadenia a či nedošlo počas dodávky k nejakému poškodeniu.
• Skontrolujte hladinu motorového oleja.
• Skontrolujte hladiny paliva.
  POZNÁMKA: Odporúčané mazivá sú podrobne uvedené v časti STAROSTLIVOSŤ A ÚDRŽBA.

3.4. INŠTALÁCIA NOŽE

1) Uistite sa, že zapal'ovacia sviečka je odpojená alebo píla je odpojená.
2) Odstráňte maticu hriadel'a čepele a odstráňte vonkajšiu prírubu hriadel'a čepele.
3) Očistite všetky cudzie častice na upínacích plochách prírub a na montážnej ploche kotúča.
4) Umiestnite nôž na hriadel'noža, zarovnajte odsadený hnací kolík v noži s hnacím kolíkom v montážnej objímke (ak je systém kolíkov na stroji k dispozícii). Ak má váš kotúč smerovú rotačnú šípku, umiestnite šípku pre rez dole (kosoštvorcový koniec pre rez dole).
5) Vymeňte vonkajšiu prírubu hriadel'a čepele na hriadeli čepele. Hnací kolík na vnútornej objímke musí prečnievať cez pohon v noži a do vonkajšej objímky (ak je systém kolíkov na stroji k dispozícii).
6) Pomocou dodaného klúča pevne utiahnite maticu hriadel'a čepele proti hviezdicovej podložke a vonkajšej prírube.
7) Znovu zapojte zapaľovaciu sviečku alebo (pri vypnutom vypínači) zástrčku napájacieho kábla.

3.5. TYPY REZANIA

Rýchlost' rezania úplne závisí od použitia správneho kotúča pre materiál, ktorý sa má rezať. Na rezanie betónu alebo asfaltu sú k dispozícii mokré alebo suché diamantové kotúče rôznych špecifikácií.

3.6. PRED ŠTARTOM

1) Používajte správny kotúč pre podmienky rezu.
2) Uistite sa, že tríne a príruby sú čisté a nepoškodené.
3) Namontujte nôž a bezpečne utiahnite pomocou klúča.
4) Pri mokrom rezaní skontrolujte dostatočný prietok vody.
5) Zarovnajte ukazovatel's rezacou čepel'ou.

Upozornenie – Jednotku umiestnite na otvorenom priestranstve. Vyhnite sa tesnej blízkosti štruktúr alebo iných zariadení. Ak tak neurobíte, môže dôjst k neúmyselnému zraneniu operátora alebo iných osôb v oblasti.

Studený štart – úplne otvorte palivový ventil pod palivovou nádržou. Umiestnite vypínač motora, ktorý sa nachádza na motore, aby bežal. Otvorte plyn približne do polovice a zapnite sýtič. Prudko potiahnite štartovacie lanko. Ked' motor naštartuje, otvorte sýtič a podľa potreby nastavte plyn, aby motor stále bežal. Pred umiestnením pod záťaž nechajte motor niekol’ko minút zahriat’. Ak motor po potiahnutí (3) nenaštartuje, mierne otvorte sýtič, aby ste zabránili zaplaveniu. Pri zaťažení vždy bežte s motorom na plný plyn.

Horúci štart – úplne otvorte ventil pod plynovou nádržou, ak bol uzavretý. Otvorte plyn približne do polovice. Neaplikujte sýtič. Prudko potiahnite štartovacie lanko, kým motor nenaskočí.

POZNÁMKA : Tieto pokyny sú len všeobecné pokyny. Kedže je k dispozícii veľa možností motora, špecifické pokyny nájdete v príručke k motoru priloženej k tejto jednotke.

Upozornenie – Benzínové motory – Ak chcete predlžiť životnosť motora, pred vypnutím nechajte motor bežať na volňobeh (2) až (5) minút bez zaťaženia. Po uplynutí doby volňobehu použite vypínač umiestnený na motore a otočte ho, aby sa zastavil. Zatvorte palivový ventil pod plynovou nádržou. Ak zostane ventil počas prepravy otvorený, môže dôjst k zaplaveniu motora.

3.7. ZAČAŤ REZAŤ

1) Naštartujte motor a nechajte ho zahriat. Všetky rezy sa vykonávajú na plný plyn.
2) Zarovnajte čepel' a rezač s rezom. Ak rezáte za mokra, otvorte ventil vody a zapnite bezpečnostný spínač vody.
3) Pomaly spustite čepel'do rezu.
4) Režte tak rýchlo, ako vám čepel'dovolí. Ak kotúč vyskočí z rezu, znížte rýchlost alebo híbku rezu.
5) Na rukoväte rezača používajte iba dostatočný bočný tlak, aby ste sledovali líniu rezu.

3.8. REZANIE

Spustite kotúč do betónu do požadovanej híbky otáčaním klúky naklápania proti smeru hodinových ručičiek. Uvoľnite pílu pomaly dopredu. Ak sa píla začne zablokovat, spomalte tlak dopredu.

Poznámka : Pre hlbšie rezy (4 palce/102 mm alebo viac) by sa malo vykonať niekol’ko rezov v prírastkových krokoch 1-1/2 palca (38 mm) až 2 palce (51 mm), kým sa nedosiahne požadovaná híbka.

Tlačte pílu stále dopredu pomocou predného ukazovateľa ako vodidla. Vyvíjajte dostatočný tlak dopredu, aby motor/motor začal pracovať, ale nespomalil. Ak sa píla začne zablokovat, spomaľte pohyb vpred, kým sa neobnovia plné otáčky kotúča. Ak sa píla zablokuje, pred opätovným spustením zdvihnite kotúč z rezu. Vyhnite sa nadmernému bočnému tlaku alebo krúteniu kotúča pri reze.

3.9. PÁSY A KLADKY

NIKDY NENASTAVUJTE klinové remene a remenice, keď je motor v chode

1) Najlepšie napnutie pre pohon klinovým remeňom je najnižšie napnutie, pri ktorom sa remene pri plnom zaťažení neprešmyknú.
2) Napínajte, kým pásy nezapadnú do drážok. Spustite pohon asi pát (5) minút, aby ste „usadili“ pásy. Pásy. Uveďte maximálne zaťaženie. Ak remene prekíznu, napínajte ich, kým sa pri maximálnom zaťažení už neprekíznu. Väčšina nových pásov bude po usadení potrebovať dodatočné napnutie.
3) Pamätajte, že príliš veľké napätie skracuje životnosť remeňa a ložísk.
4) Počas prvého dňa prevádzky často kontrolujte napnutie remeňa. Potom pravidelne kontrolujte napnutie remeňa a vykonajte potrebné úpravy.
5) Dve najbežnejšie príčiny nesprávneho nastavenia kladky sú:

a. Hnací hriadel' motora a hriadel' čepele nie sú rovnobežné.

b. Remenice nie sú správne umiestnené na hriadel'och.

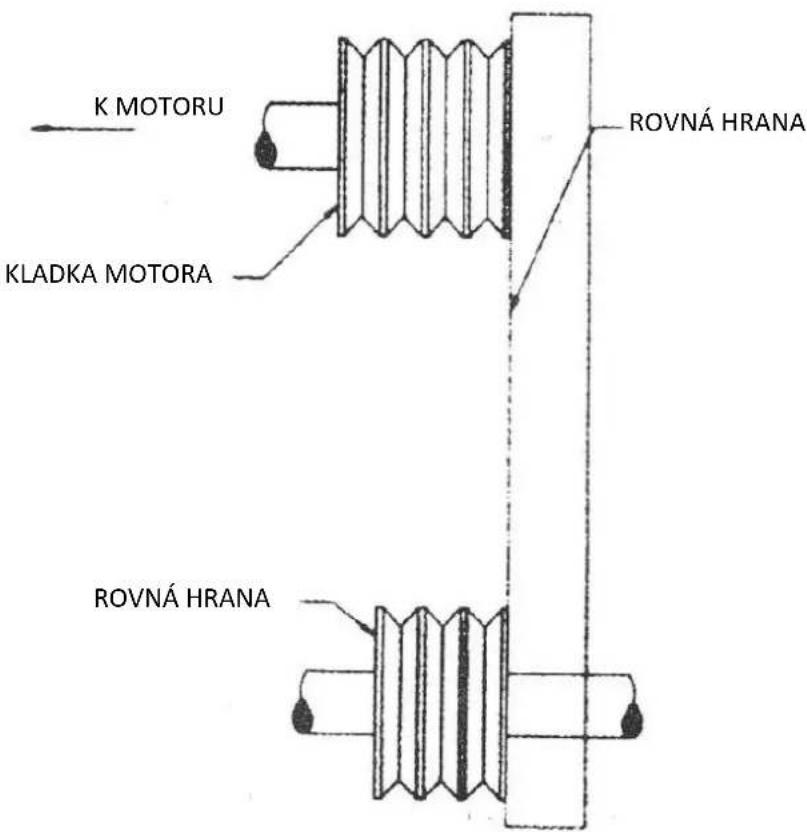

6) Na kontrolu zarovnania použite ocelovú rovnú hranu. Pozri obrázok 1.

7) Zarovnajte rovnú hranu pozdlž vonkajšej strany oboch kladiek znázornených na obrázku. Všetky remenice majú (2) nastavovacie skrutky v spodnej časti ich drážok. Nastavovacie skrutky vyžadujú názov zaistenia závitu.

K MOTORU KLADKA MOTORA ROVNÁ HRANA ROVNÁ HRANA

Obrázok 1

8) Nesprávne zarovnanie sa prejaví ako medzera medzi čelom kladky a rovným okrajom. Uistite sa, že medzi remenicou hriadeľa a základňou píly je na oboch stranách vôľa.

3.10. SUCHÉ REZANIE

• Nikdy neprevádzkujte žiadnu pílu bez nasadených bezpečnostných krytov.
• Neprekračujte maximálnu prevádzkovú rýchlosť stanovenú pre priemer kotúča.
• Netlačte kotúč do materiálu silou: nechajte kotúč rezať vlastnou rýchlostou.
• Nerobte dlhé súvislé rezy. Nikdy nestrihajte nasucho dlhšie ako 30 sekúnd. Nechajte čepel' vychladnút'.
• Nerežte ani nebrúste stranu čepele ani nerežte zakrivenie alebo polomer. Nerežte nasucho nožmi odporúčanými na mokré rezanie.
• Nepoužívajte pílu s priemerom kotúča väčším, ako je kapacita stroja.

IV. RIEŠENIE PROBLÉMOV

PROBLÉM	PRÍČINA	REMEDY
NEROZMERNÉ OPOTREBENIE SEGMENTOV	• (pri mokrom rezaní)nedostatok vody (zvyčajne na jednej strane čepele).• Chyby zariadenia môžu tiež spôsobit' nerovnomerné opotrebovanie segmentov.• Hlava píly je nesprávne nastavená.	• Systém splachovacej vody• Skontrolujte prietok na obe strany čepele.• Vymeňte ložiská, opotrebovaný hriadel' hriadel'a alebo nesprávne nastavenie hriadel'a.• Skontrolujte zarovnanie pílového kotúča, a to vertikálne aj horizontálne.
SEGMENT CRACK	• Čepel' je príliš tvrdá na rezaný materiál	• Použite čepel's mäkším spojivom / matricou.
STRATA SEGMENTU	• Čepel' sa prehrieva kvôli chladiacej kvapaline (voda alebo vzduch)• Jadro je opotrebované od podrezania• Chybné objímky / príruby nastavujú čepel' mimo zarovnanie• Čepel' je príliš tvrdá na rezaný materiál• Čepel' je vyrezaná z kruhu, čo spôsobuje búšenie• Nesprávne napnutie čepele	• (Mokré rezanie) Skontrolujte vodovodné potrubie• Uistite sa, že prietok na oboch stranách čepele je dostatočný a že nie sú žiadne blokády• Na opláchnutie rezu použite dostatočné množstvo vody• (Suché rezanie) Pravidelne spúštajte kotúč bez rezu, aby sa ochladil na vzduchu• Vyčistite objímky / príruby alebo ich vymeňte, ak nedosahujú odporúčaný priemer• Používajte správnu špecifikáciu kotúča pre rezaný materiál• Vymeňte opotrebované ložiská; vyrovnajte hriadel' čepele alebo vymeňte opotrebovaný montážny trň čepele• Pri objednávaní kotúčov odpovedajte otáčkam hriadel'a píly• Skontrolujte otáčky vretena, aby ste sa uistili, že kotúč beží pri správnych otáčkach• Vyhnite sa krúteniu alebo otáčaniu čepele v reze
PRASKLINY V JADE	• Čepel' sa v reze chveje v dôsledku straty napätia čepele• Špecifikácia kotúča je príliš tvrdá pre rezaný materiál	• Utiahnite maticu hriadel'a čepele• Uistite sa, že čepel' beží správnou rýchlostou a že hnací kolík funguje správne• Na odstránenie napätia použite mäkšie spojenie / matricu
STRATA NAPÄTIA	Prehriatie jadraPrehriatie jadra v dôsledku otáčania čepele na třniPrehriatie jadra odieraním rezaného materiáluNerovnomerný tlak na upínacie objímky / príruby čepeleČepel' je príliš tvrdá pre rezaný materiál	Uistite sa, že otáčky kotúča sú správneSkontrolujte prietok vody, rozvody a vedeniaUtiahnite maticu hriadel'a čepele.Uistite sa, že hnací kolík fungujeSprávne zarovnajte pílu na štvorcový rezObjímky / príruby musia mať rovnaký priemer a odporúčanú veľkost'Na zníženie napätia použite mäkšie spojenie / matricu
ČEPEL' sa kýve	Čepel' je na poškodenej alebo opotrebovanej píleOpotrebovaný golierNôž beží nesprávnou rýchlostouPriemery goliera / príruby nie sú identickéČepel' je ohnutá v dôsledku pádu alebo krútenia	Skontrolujte objímky / príruby, aby ste sa uistili, že sú čisté, ploché a majú správny priemerNastavte motor na správne otáčkyPoužívajte objímky / príruby čepelí správnej veľkostiNEPOUŽÍVAJTE ohnutú čepel'.Kontaktujte výrobcu čepele
TRÁNOK OTVORIŤ NEKRUHÝ	Čepel' je príliš tvrdá na rezaný materiálČepel' sa otupilaČepel' nereže materiál, pre ktorý bola určená	Vyberte správny kotúč pre rezaný materiálNabrúste rezaním na mäkšom brúsnom materiáli, aby ste odhalili diamanty. Pri kontinuálnom ostrení je čepel' príliš tvrdá pre rezaný materiálVlámanie – vniknutie do rezaného materiálu. Ak sa dávka neupraví sama, naostrite ako tupú čepel'
PODREZOVANIE JADRA	Abrazívne opotrebovanie jadra rýchlejšie ako segmenty	Pomocou vody vypláchnite jemné častice vznikajúce pri rezaníPoužívajte jadrá odolné voči opotrebovaniu
OTVOR TRÁNKU Z OKRUHU	Objímky/príruby nie sú správne utiahnuté, čo umožňuje kotúču otáčať sa alebo vibrovať na hriadeliObjímky/príruby sú opotrebované alebo znečistené.Čepel’ nie je správne namontovaná	Uistite sa, že je čepel’ namontovaná na správnom priemere hriadeľa. Utiahnite maticu hriadeľa pomocou klúča, aby ste sa uistili, že je čepel’ v bezpečíVyčistite objímky / príruby, uistite sa, že nie sú opotrebované, Utiahnite maticu hriadeľaUistite sa, že čap kolíka klíže cez hnací kolík
ČEPEL OZNAČENÁ Z KULA	Ložisko hriadeľa je opotrebovanéNárazy vznikajú, pretože motor nie je správne vyladenýOtvor pre hriadeľ čepele je poškodený nesprávnou montážou čepeleLepidlo / matrica je príliš tvrdá pre materiálČepel’ šmýka, má jednu polovicu čepele viac ako druhú.Skontrolujte zlé ložiská, ohnutý hriadeľ alebo opotrebovaný montážny hriadeľ	Podľa potreby nainštalujte nové ložisko hriadeľa čepele alebo hriadeľ čepeleNaladťte motor podľa návodu výrobcuAk je jadro opotrebované alebo je poškodený upínací otvor, NEPOUŽÍVAJTE, kontaktujte výrobcu čepeleVymeňte opotrebovaný hriadeľ alebo puzdro montážneho třňaUistite sa, že hnací kolík fungujeUtiahnite maticu vretena

V. MAZANIE A SERVIS

- Denne kontrolujte hladinu oleja, kabeláž, hadice (vzduch, palivo, voda) a namažte stroj.

- Okamžite opravte alebo vymeňte všetky opotrebované alebo poškodené komponenty.

- Skontrolujte napnutie hnacieho remeňa, neprepínajte ho.

• Uistite sa, že stroj má celú sadu zhodných remeňov.

- Skontrolujte hriadel'čepele, uistite sa, že hriadel'a závity nie sú opotrebované, poškodené alebo ohnuté.

- Ložiská hriadel'a čepele by mali byť tesné, bez vôle zo strany na stranu alebo hore a dole.

- Denne mažte ložiská hriadeľa čepele.

- Obojky čepele by mali byť čisté, bez zárezov a otrépov. Žiadne opotrebovanie priemeru a nie je zaoblené.

- Hnací kolík nie je nadmerne opotrebovaný alebo ohnutý a bez zárezov.

• Všetky ochranné prvky na svojom mieste a zaistené.

• Všetky upevňovacie prvky pevne a bezpečne.

- Vzduchový filter / olejový filter (hydraulický alebo motorový) vyčistite.

- Počas údržby mazania dbajte na to, aby bola vždy dodržaná prísna čistota.

• Aby ste predišli riziku nehôd, používajte správne náradie pre danú prácu a udržiavajte náradie čisté.
  • Vypustenie motorového oleja je najlepšie vykonať, ked' je olej teplý NIE horúci.
• Akýkol'vek rozliaty olej sa musí okamžite vyčistiť.
• Používajte iba čisté nádoby na olej a iba ČISTÉ, ČERSTVÉ oleje a mazivo správnej kvality.
• Kontaminovanú vodu / kvapaliny / olej / filtre je potrebné bezpečne zlikvidovat.

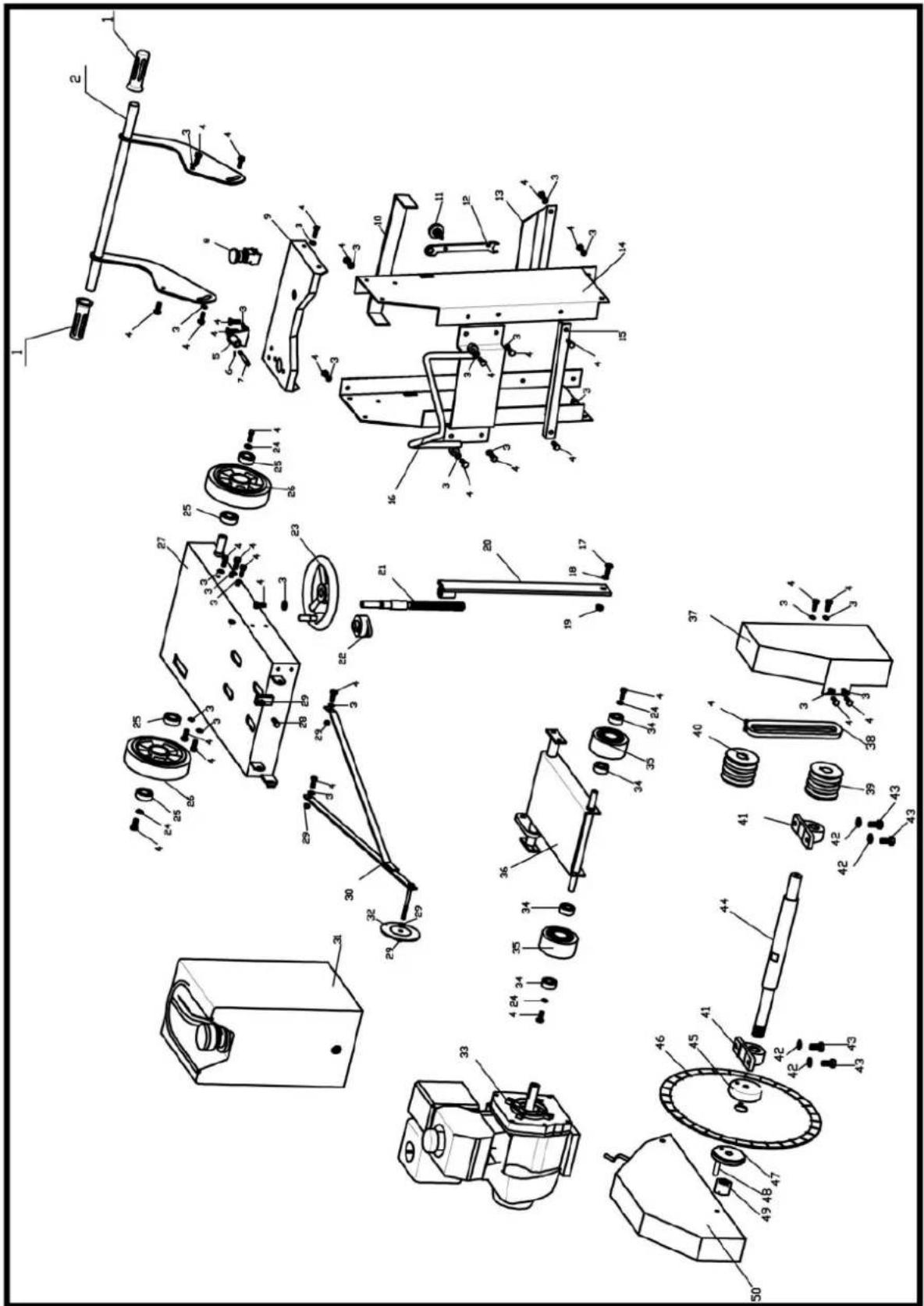

VI. ZOZNAM DIELOV

Časť č.	Popis	Množstvo	Časť č.	Popis	Množstvo
1	Uchopenie rukoväte	2	26	Zadné koleso	2
2	Rukovat' (sada)	1	27	Základná doska	1
3	Plochá podložka M8	32	28	Skrutka M8*90	1
4	Skrutka M8*20	36	29	Matica M8	6
5	Systém zámkov	1	30	Rameno ukazovateľa	1
6	Zaistovací kolík	1	31	Nádrž na vodu	1
7	Zaistovací kolík	1	32	Ukazovacie koliesko	1
8	Vypínač, núdzové zastavenie	1	33	Motor	1
9	Kryt nádržky na vodu	1	34	Ložisko pre predné koleso	4
10	Obväz	1	35	Predné koleso	2
11	Gombík	1	36	Modul nosiča kolies	1
12	klúč	1	37	Kryt na opasok	1
13	Zadná nosná doska pre nádrž na vodu	1	38	Opasok	3
14	Bočná doska pre nádrž na vodu (súprava)	1	39	Kladka, poháňaná	1
15	Predná oporná doska pre nádrž na vodu	1	40	Remenica, motor	1
16	Zdvíhací hák	1	41	Sedlo ložiska UCP205	2
17	Skrutka M10*30	1	42	Väčšia plochá podložka ∅12	4
18	Plochá podložka ∅10	1	43	Skrutka M12*40	4
19	Skrutka M10	1	44	Hlavný hriadel'	1
20	Jackpost assy.	1	45	Príruba čepele (vnútorná)	1
21	Zdvihák	1	46	Čepeľ	1
22	Ložisko LF204	2	47	Príruba čepele (vonkajšia)	1
23	koleso	1	48	Čap, príruba	1
24	Väčšia plochá podložka ∅8	2	49	Skrutka pre hlavný hriadel'	1
25	Ložisko pre skutočný hriadel'	4	50	Kryt čepele	1
