Terméktípus	Beton és aszfalt padlófűrész
Modell	MSW-BETON-V7
Márka	MSW
Névleges teljesítmény	13 LE (9,7 kW)
Motortípus	Benzin, 4 ütemű
Víztartály űrtartalma	30 L
Kompatibilis pengeméret	350–500 mm
Maximális vágási mélység	165 mm
Méretek (H × Sz × M)	58 × 106 × 93 cm
Súly	105,7 kg
Tápellátás	Benzin (ólommentes ajánlott)
Indítás típusa	Visszahúzós indító (húzás)
Hajtás	Ékszíjak és szíjtárcsák
Pengevédő	Állítható védőburkolat
Szállító fogantyú	Igen, emelőhoroggal
Vágási rendszer	Kézi, döntőkarral
Vágási típusok	Nedves és száraz
Karbantartás és tisztítás	Olajcsere, légszűrő tisztítása, csapágyak zsírzása
Biztonság	Vészleállító, védőelemek, emelési utasítások

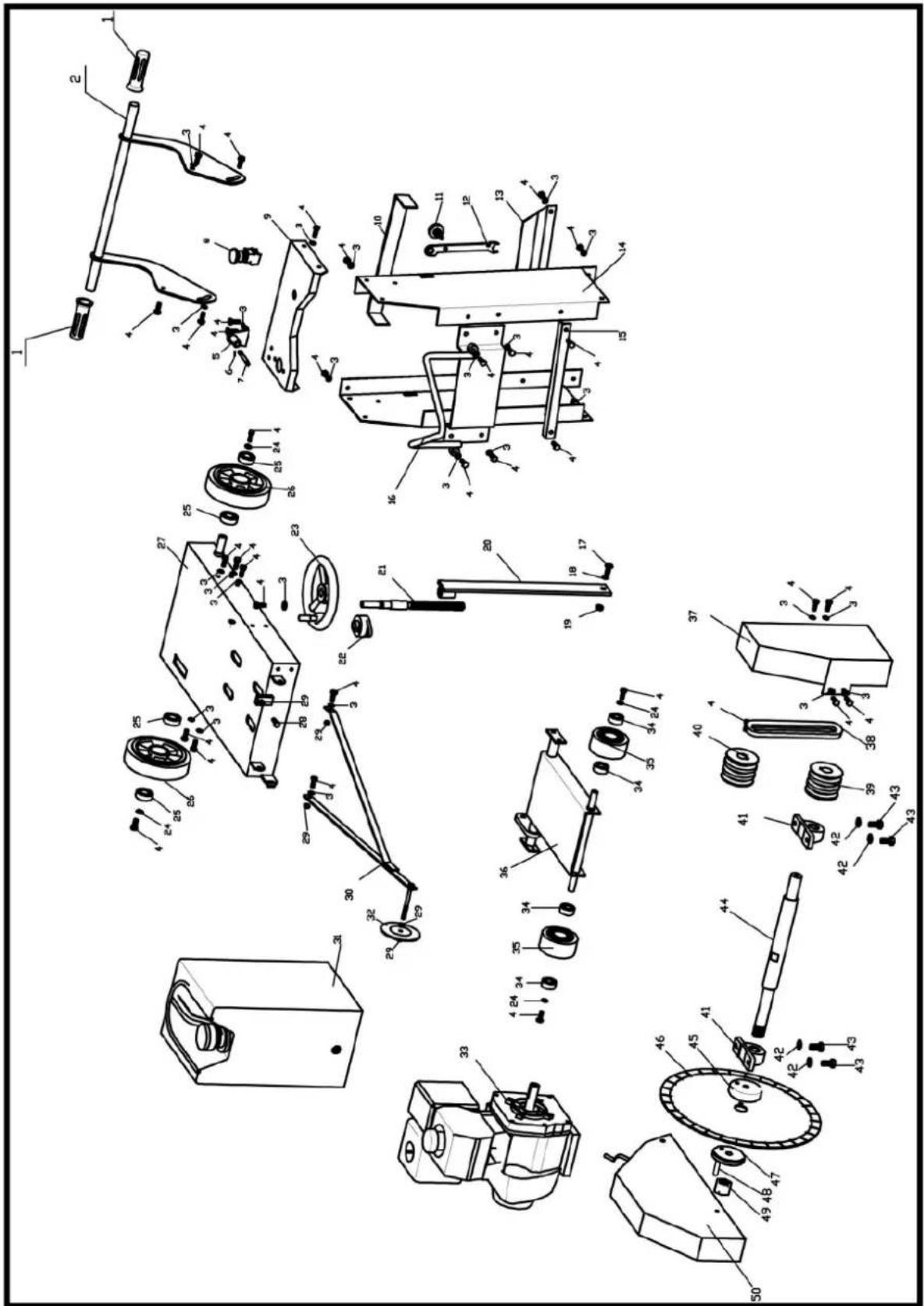

Alkatrészek	Elérhetők (a lista a kézikönyvben)
Javíthatóság	A felhasználó által végezhető karbantartás

Gyakran ismételt kérdések - CONCRETE-V7 MSW

Hogyan cseréljem ki a gyémántpengét?

Húzza ki a gyújtógyertyát, távolítsa el a tengely anyáját, tisztítsa meg a peremeket, szerelje fel a pengét a forgásiránynak megfelelően, majd húzza meg szorosan az anyát. Lásd a kézikönyv 3.4 szakaszát.

Hogyan indítsam be a hideg motort?

Nyissa ki az üzemanyagcsapot, kapcsolja be a kapcsolót, nyissa ki a gázt félig, aktiválja a szívószelepet, majd húzza meg az indítókötelet. Indítás után kapcsolja ki a szívószelepet, és hagyja néhány percig melegedni.

Melyek a legfontosabb biztonsági óvintézkedések?

Mindig viseljen védőfelszerelést (védőszemüveg, biztonsági cipő). Soha ne használja zárt térben a kipufogógázok miatt. Minden használat előtt ellenőrizze a penge és a védőelemek állapotát.

Hogyan állítsam be a vágásmélységet?

Forgassa el a döntőkart az óramutató járásával ellentétes irányba a penge süllyesztéséhez. Mély vágásokhoz (>102 mm) végezzen több, 38–51 mm-es fokozatos áthúzást.

Milyen napi karbantartás ajánlott?

Ellenőrizze az olaj- és üzemanyagszintet, tisztítsa meg a légszűrőt, zsírozza meg a penge tengelyének csapágyait, ellenőrizze a szíjakat és a peremeket. Használat után öblítse ki a vízkört.

Mit tegyek, ha a penge beakad vagy leáll?

Emeije ki a pengét a vágásból, engedje el az előtolási nyomást, majd indítsa újra. Ha a probléma továbbra is fennáll, ellenőrizze a pengét, a szíjakat és a motor beállítását. Lásd a Hibaelhárítás szakaszt.

Lehet szárazon vágni ezzel a fűrésszel?

Igen, de legfeljebb 30 másodpercig folyamatosan a túlmelegedés elkerülése érdekében. Használjon száraz vágáshoz alkalmas pengét. Előnyben részesítse a nedves vágást a penge hűtéséhez és a por csökkentéséhez.

Hogyan szállítsam biztonságosan a fűrészt?

Használja az emelőhorgot és megfelelő emelőberendezést. Vegye le a pengét szállítás előtt. Soha ne vontassa a fűrészt jármű mögött. Lejtős szállításnál rögzítse a gépet.

Hol találom a pótalkatrészeket?

A kézikönyv tartalmazza az alkatrészek teljes listáját referenciaszámokkal. Vegye fel a kapcsolatot a gyártóval vagy egy hivatalos viszonteladóval az eredeti alkatrészek megrendeléséhez.

Hogyan válasszam ki a megfelelő gyémántpengét?

Válassza ki a pengét az anyag (zöldbeton, edzett beton, vasalt beton, aszfalt) és a tengely fordulatszáma alapján. Ellenőrizze, hogy az átmérő (350–500 mm) és a furat kompatibilis-e. Használjon acélmagos pengéket.

HASZNÁLATI ÚTMUTATÓ CONCRETE-V7 MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

I. Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Padlófűrész
Modell	MSW-CONCRETE-V7
Névleges [HP]	13
Víztartály [I]	30
Gyémántlapátok átmérője [mm]	350 - 500
Maximális vágási mélység [mm]	165
Méretek (szélesség x mélység x magasság) [cm]	58x106x93
Súly [kg]	105,7

FIGYELEM:

A sérülésveszély csökkentése érdekében minden kezelőnek és karbantartónak el kell olvasnia és meg kell értenie ezeket az utasításokat, mielőtt az általunk gyártott berendezéseket üzemeltetné, a tartozékokat kicserélné vagy karbantartást végezne rajtuk. Ez az utasítás nem terjed ki minden lehetséges helyzetre. Mindenkinek, aki ezt a berendezést használja, karbantartja vagy a közelében dolgozik, óvatosnak kell lennie.

II. A BIZTONSÁGOS MÜKÖDÉS SZABÁLYAI

FIGYELMEZTETÉS

Az ebben a kézikönyvben foglalt utasítások be nem tartása súlyos sérülésekhez vagy akár halálhoz is vezethet! Ezt a berendezést csak képzett és szakképzett személyzet kezelheti! Ez a berendezés kizárólag ipari felhasználásra készült.

A betonvágógépek üzemeltetése során mindig a következő biztonsági irányelveket kell betartani.

2.1. ÁLTALÁNOS BIZTONSÁG

• NE működtesse vagy szervizelje ezt a berendezést a teljes kézikönyv elolvasása előtt.
• Ezt a berendezést 18 év alatti személyek nem használhatják.
• SOHA ne használja ezt a berendezést megfelelő védőruházat, törésálló szemüveg, acélbetétes csizma és egyéb, a munkához szükséges védőeszközök nélkül.

• SOHA ne használja ezt a berendezést, ha fáradtság, betegség vagy gyógyszer szedése miatt nem érzi jól magát.
  • SOHA ne használja ezt a berendezést kábítószer vagy alkohol hatása alatt.

• SOHA ne használjon olyan tartozékokat vagy tartozékokat, amelyeket cégünk nem ajánlott ehhez a berendezéshez. A berendezés károsodása és/vagy a felhasználó sérülése következhet be.

• A gyártó nem vállal felelősséget a berendezés módosításából eredő balesetekért.
• Szükség esetén cserélje ki a névtáblát, a kezelési és biztonsági matricákat, ha azok nehezen olvashatóvá válnak.
• Indítás előtt MINDIG ellenőrizze a gépet, hogy nincsenek-e meglazult menetek vagy csavarok.
• SOHA ne érintse meg a forró kipufogócsövet, kipufogócsövet vagy hengert. A motor vagy a fűrész karbantartása előtt hagyja ezeket az alkatrészeket kihülni.
• Hagyja a motort kihúlni, mielőtt üzemanyagot adagolna, vagy szerviz- és karbantartási műveleteket végezne A forró alkatrészekkel való érintkezés komoly bukfenceket okozhat.
• E vágógép motorrészének megfelelő szabad hűtőlevegő-áramlásra van szüksége.
• SOHA ne működtesse a vágógépet olyan zárt vagy szűk helyen, ahol a levegő szabad áramlása korlátozott. Ha a levegő áramlása korlátozott, az komoly károkat okozhat a fűrészben vagy a motorban, és sérülést okozhat az embereknek. Ne feledje, hogy a vágógép motorja halálos szén-monoxid gázt bocsát ki.
  • MINDIG jól szellőző helyen, szikrától és nyílt lángtól távol tankoljon.
• MINDIG legyen rendkívül óvatos, amikor gyúlékony folyadékokkal fogalmaz. Tankoláskor állítsa le a motort, és hagyja kihülni.
• NE dohányozzon a gép körül vagy közelében. Tüz vagy robbanás keletkezhet az üzemanyaggőzök miatt, vagy ha az üzemanyag a forró motorra kerül.
• Soha ne üzemeltesse a vágógépet robbanásveszélyes légkörben vagy éghető anyagok közelében. Robbanás vagy tűz következhet be, amely súlyos testi sérüléseket vagy akár halált is okozhat.
• Az üzemanyagtöltő nyílásig történő feltöltés veszélyes, mivel hajlamos az üzemanyag kifolyására.
  • SOHA ne használjon üzemanyagot tisztítószerként.
• MINDIG olvassa el, értse meg és kövesse a kezelési kézikönyvben leírt eljárásokat, mielőtt megpróbálná működtetni a berendezést.
• MINDIG győződjön meg arról, hogy a kezelő tisztában van a megfelelő biztonsági óvintézkedésekkel. Állítsa le a motort, ha a vágógépet felügyelet nélkül hagyja.
• Távozáskor vagy lejtőn történő használat esetén blokkolja a készüléket.
• Tartsa ezt a berendezést mindig biztonságos működési állapotban.
  • MINDIG állítsa le a motort a kiszolgálás, az üzemanyag és az olaj hozzáadása előtt.
• Soha ne működtesse a motort légszűrő nélkül. Súlyos motorkárosodás következhet be.
• A karburátor meghibásodásának megelőzése érdekében MINDIG gyakran szervizelje a légszűrőt.
• MINDIG megfelelően tárolja a felszerelést, ha nem használja. A berendezéseket tiszta, száraz, gyermekek számára elérhetetlen helyen kell tárolni.
• SOHA ne üzemeltesse ezt a vágógépet olyan helyen, ahol éghető anyagokat vagy füstöt és/vagy robbanást okozhatnak a berendezésből származó szikrák.

FIGYELEM:

NE működtesse ezt a berendezést, amíg az összes védő- és biztonsági eszköz nincs felszerelve és a helyén. A berendezés karbantartása során óvatosan kell eljárni. A forgó és mozgó alkatrészek

érintkezés esetén sérülést okozhatnak.

Tartson távol minden tapasztalatlan és illetéktelen személyt a berendezéstől. A berendezések engedély nélküli módosítása minden garancia érvényét veszti.

2.2. GYÉMÁNTPENGE BIZTONSÁG

• Használjon betonvágógépekhez gyártott, megfelelő acélközpontú gyémántlapokat.
• MINDIG ellenőrizze a gyémántpengéket minden használat előtt. A penge nem mutathat repedéseket, horpadásokat vagy hibákat az acél központú magon és/vagy peremén. A középső furatnak sérülésmentesnek és igaznak kell lennie.
• A penge felszerelése előtt vizsgálja meg a penge karimáit sérülések, túlzott kopás és tisztaság szempontjából.
• A pengének szorosan illeszkednie kell a tengelyhez és a belső/külső pengehajlatokhoz.
• Győződjön meg róla, hogy a penge jelölése és működési sebessége nagyobb, mint a vágógép penge tengelyének fordulatszáma.
• Csak a gyémántpenge által meghatározott anyagot vágja. Olvassa el a gyémántpenge specifikációját, hogy megbizonyosodjon arról, hogy a megfelelő szerszámot illesztették a vágandó anyaghoz.
• MINDIG tartsa a pengevédőket a helyükön. A gyémántpenge expozíciója nem haladhatja meg a 180 fokot.
• Ügyeljen arra, hogy a gyémántlapát szállítás közben ne érintkezzen a talajjal vagy a felülettel.
• NE ejtse le a gyémántlapot a talajra vagy a felületre.
• A motorszabályozót úgy tervezték, hogy terheletlen állapotban a motor maximális fordulatszámát tegye lehetővé. Az ezt a határt meghaladó sebességek miatt a gyémántlapát túllépheti a megengedett legnagyobb biztonságos sebességet.
• Győződjön meg arról, hogy a penge a megfelelő működési irányba van felszerelve.

2.3. VÁGÓGÉP SZÁLLÍTÁSI BIZTONSÁG

• A vágógép biztonságos mozgatásához használja az emelőbilincset és a megfelelő emelőeszközöket.
• NE használja a kormányt és/vagy az első mutatót emelési pontként.
• Soha ne vontassa a fűrészt jármű mögött.
• Gondoskodjon arról, hogy mindkét mutatórúd megfelelően legyen elhelyezve, hogy a szállítás során a lehető legkisebbre csökkenjen a kitettségük.
• Védekezés a szélsőséges vágóállások ellen a karhoz képest. A szélsőséges szögben megdöntött motor miatt az olaj a hengerfejbe gravitálhat, ami megnehezíti a motor indítását.
• Soha ne szállítsa a vágógépet felszerelt pengével.

2.4. EMERGENCIES

- MINDIG ismerje a legközelebbi tűzoltó készülék és elsősegélydoboz helyét. Ismerje a legközelebbi telefon helyét. Ismerje a legközelebbi mentő, orvos és tűzoltóság telefonszámát is. Ez az információ felbecsülhetetlen értékű lesz vészhelyzet esetén.

2.5. KARBANTARTÁSI BIZTONSÁG

• Soha ne kenje meg az alkatrészeket, és ne próbálja meg a szervizelést futó gépen elvégezni.
• A szervizelés előtt MINDIG hagyja a gépet megfelelő ideig kihúlni.
  • Tartsa a gépeket üzemképes állapotban.
• Azonnal javítsa ki a gép sérüléseit, és mindig cserélje ki a törött alkatrészeket.
• A veszélyes hulladékot megfelelően ártalmatlanítsa. A potenciálisan veszélyes hulladékok közé tartozik például a használt motorolaj. Üzemanyag és üzemanyagszűrők.
• NE használjon élelmiszer- vagy műanyag edényeket a veszélyes hulladékok ártalmatlanítására.

III. HASZNÁLAT

3.1. BEVEZETÉS

Gratulálunk a vágógépünk megvásárlásához! Kiváló döntést hoztál! Padlófűrészünket kifejezetten a beton és aszfalt síkfűrészelésével foglalkozó professzionális vállalkozók számára ideális gépnek terveztük.

Az elsődlegesen "lapos" fűrészelésre használt gépek. Ezt a fajta fűrészelést "laposnak" nevezik, mivel a járdát a vízszintes síkhoz közeli helyen vágják. Ez a gyémántpengés vágás leggyakoribb típusa.

Beton vágó az iparban kapható a különböző típusú, méretű és stílusú, ezek a kézi önjáró lóerős formában 7-72hp. A betonvágóval beton (zöld vagy kikeményedett, betonacéllal vagy anélkül) és aszfalt egyaránt vágható. A precíziós vágást igénylő munkákhoz használt MF12 fűrészgépünk padlót, járdákat, járdákat, rámpákat és egyéb lapos fűrészelési feladatokat is tartalmaz.

A legkülönfélébb munkakörökhöz megfelelő vágógépet talál.

A gép átvételekor GYAKORLATOSAN ELLENÓRZZE, hogy nincs-e rajta bármilyen sérülés. Bármilyen kárt azonnal jelenteni kell a fuvarozónak, és reklamációt kell bejelenteni.

3.2. A KÉSZÜLÉK MÜKÖDÉSI ELVE

Az alábbi utasításokat azért állítottuk össze, hogy információt nyújtsunk Önnek a készülék hosszú és problémamentes használatához. A készülék rendszeres karbantartása elengedhetetlen. Olvassa el a kézikönyvet teljes egészében, és gondosan kövesse az utasításokat. Ennek elmulasztása esetén megsérülhet Ön vagy egy járókelő.

3.3. SZÁLLÍTÁSI ELLENŐRZÉSEK

• Közvetlenül az új berendezés átvételekor és az üzembe helyezés előtt: Olvassa el teljesen a kézikönyvet - sok felesleges kiadástól kímélheti meg magát.
• Olvassa el a mellékelt motorkézikönyvet.
• Ellenőrizze a berendezés általános állapotát és azt, hogy a szállítás során nem sérült-e meg.
• Ellenőrizze a motorolaj szintjét.
• Ellenőrizze az üzemanyagszintet.
• MEGJEGYZÉS: Az ajánlott kenőanyagokat a GONDOZÁS ÉS Karbantartás fejezetben részletezzük.

3.4. SZERELÓLAPÁT

1) Győződjön meg róla, hogy a gyújtógyertya ki van húzva, vagy a fűrész ki van húzva.
2) Távolítsa el a lapáttengely anyáját, és vegye le a külső lapáttengely karimáját.
3) Tisztítsa meg a karimák szorítófelületein és a penge rögzítési felületén lévő idegen részecskéket.
4) Helyezze a pengét a penge tengelyére, a penge eltolt hajtócsapját a rögzítő gallérban lévő hajtócsaphoz igazítva (ha a gépen rendelkezésre áll a csaprendszer). Ha a penge rendelkezik forgásirányú nyíllal, állítsa a nyilat a lefelé vágáshoz (a gyémánt farok a lefelé vágáshoz hátrafelé halad).
5) Helyezze vissza a külső lapáttengely karimáját a lapáttengelyre. A belső galléron lévő hajtócsapnak át kell nyúlnia a penge meghajtásán és a külső gallérba (ha a gépen rendelkezésre áll a csaprendszer).
6) Húzza meg a penge tengelyének anyáját a mellékelt csavarkulccsal biztonságosan a csillag alátéthez és a külső karimához.
7) Csatlakoztassa újra a gyújtógyertyát, vagy (kikapcsolt kapcsoló mellett) csatlakoztassa az elektromos tápkábelt.

3.5. VÁGÁSI TÍPUSOK

A vágási sebesség teljes mértékben attól függ, hogy a vágandó anyaghoz megfelelő pengét használ-e. Nedves vagy száraz, különböző specifikációjú gyémántlapátok állnak rendelkezésre beton vagy aszfalt vágásához.

3.6. BEINDÍTÁS ELÓTT

1) Használja a vágási körülményeknek megfelelő pengét.
2) Győződjön meg arról, hogy a csőszárak és a karimák tiszták és sérülésmentesek.
3) Szerelje fel a pengét, és húzza meg biztonságosan a csavarkulcs segítségével.
4) Nedves vágáskor ellenőrizze a vízsugarak megfelelő áramlását.
5) Igazítsa a mutatót a vágókéssel.

Vigyázat - Állítsa fel a készüléket nyílt területen. Kerülje az építmények vagy más berendezések közvetlen közelségét. Ennek elmulasztása a kezelő vagy a területen tartózkodó más személyek véletlen sérülését okozhatja.

Hidegindítás - nyissa ki teljesen az üzemanyagtartály alatti üzemanyagszelepet. Állítsa a motoron található motorleállító kapcsolót futó üzemmódba. Nyissa ki a gázt körülbelül félig, és kapcsolja be a fojtószelepet. Erősen húzza meg az indítókötelet. Amikor a motor beindul, nyissa ki a fojtószelepet, és állítsa be a gázt, ha szükséges, hogy a motor tovább működjön. Hagyja a motort néhány percig bemelegedni, mielőtt terhelés alá helyezné. Ha a motor (3) húzás után sem indul be, nyissa ki kissé a fojtószelepet, hogy megakadályozza az elárasztást. Terheléskor mindig teljes gázzal működtesse a motort.

Melegindítás - Nyissa ki teljesen a gáztartály alatti szelepet, ha az el van zárva. Nyissa ki a gázt körülbelül félig. Ne alkalmazza a fojtószelepet. Húzza meg az indítókötelet erőteljesen, amíg a motor be nem indul.

Amikor a motor beindul, állítsa be a gázpedált. Terheléskor mindig teljes gázzal működtesse a motort.

MEGJEGYZÉS: Ezek a jelölési utasítások csak általános iránymutatások. Mivel számos motorválaszték áll rendelkezésre, a konkrét utasításokért tekintse meg a készülékhez mellékelt Motorkézikönyvet.

Vigyázat - Benzinmotorok- A motor élettartamának növelése érdekében a motor leállítása előtt hagyja a motort terhelés nélkül (2) - (5) percig üresjáratban járni. Az üresjáratí idő leteltével használja a motoron található leállító kapcsolót, és fordítsa leállításig. Zárja el a gáztartály alatti üzemanyagszelepet. A motor elárasztása akkor következhet be, ha a szelep szállítás közben nyitva marad.

3.7. HOGY ELKEZDJÜK A VÁGÁST

1) Indítsa be a motort, és hagyja bemelegedni. Minden vágás teljes gázzal történik.
2) Igazítsa a pengét és a vágót a vágáshoz. Nedves vágás esetén nyissa ki a vízszelepet, és kapcsolja be a vízbiztonsági kapcsolót.
3) Lassan engedje le a pengét a vágásba.
4) Vágjon olyan gyorsan, amilyen gyorsan a penge engedi. Ha a penge kimászik a vágásból, csökkentse a sebességet vagy a vágási mélységet.
5) Csak annyi oldalsó nyomást gyakoroljon a vágókarokra, hogy a vágási vonalat kövesse.

3.8. VÁGÁS

A billenőkarnak az óramutató járásával ellentétes irányba történő elfordításával engedje le a lapátot a betonba a kívánt mélységig. Lassan engedje előre a fűrészt. Lassítsa a nyomást előre, ha a fűrész akadozni kezd.

Megjegyzés: Mélyebb vágásoknál (4 hüvelyk/102 mm vagy több) több vágást kell végezni 1-1/2 hüvelyk (38 mm) és 2 hüvelyk (51 mm) közötti lépésekben, amíg a kívánt mélységet el nem éri.

Nyomja a fűrészt egyenletesen előre, az elülső mutatót vezetőként használva. Nyomjon annyi nyomást előre, hogy a motor/motor elkezdjen dolgozni, de ne lassuljon le. Ha a fűrész akadozni kezd, lassítsa az előremenő mozgást, amíg a fűrészlap teljes fordulatszáma vissza nem áll. Ha a fűrész leáll, az újraindítás előtt emelje ki a fűrészlapot a vágásból. Kerülje a túlzott oldalsó nyomást vagy a penge csavarodását vágás közben.

3.9. SZÍJAK ÉS SZÍJTÁRCSÁK

SOHA NE VÉGEZZENEK BEÁLLÍTÁSOKAT AZ ÉKSZÍJAKON ÉS A SZÍJTÁRCSÁKON JÁRÓ MOTOR MELLETT.

1) Az ékszíjhajtás legjobb feszítése az a legkisebb feszítés, amelynél a szíjak teljes terhelés mellett nem csúsznak el.
2) Vegye fel a feszültséget, amíg a szíjak a hornyokba nem illeszkednek. Futtassa a hajtást körülbelül öt (5) percig, hogy az övek "beüljenek". Az övek. A csúcsterhelés kivetése. Ha a szíjak csúsznak, húzza meg őket, amíg a csúcsterhelésnél már nem csúsznak. A legtöbb új szíjat a beültetés után még egyszer meg kell feszíteni.
3) Ne feledje, hogy a túl nagy feszítés megrövidíti a szíj és a csapágy élettartamát.
4) Az üzemelés első napján gyakran ellenőrizze a szíjfeszességet. Ezt követően rendszeresen ellenőrizze a szíjfeszességet, és végezze el a szükséges beállításokat.
5) A tengelyelrendeződés két leggyakoribb oka a következő:
a. A motor hajtótengelye és a lapáttengely nem párhuzamos.
b. A szíjtárcsák nem megfelelően helyezkednek el a tengelyeken.

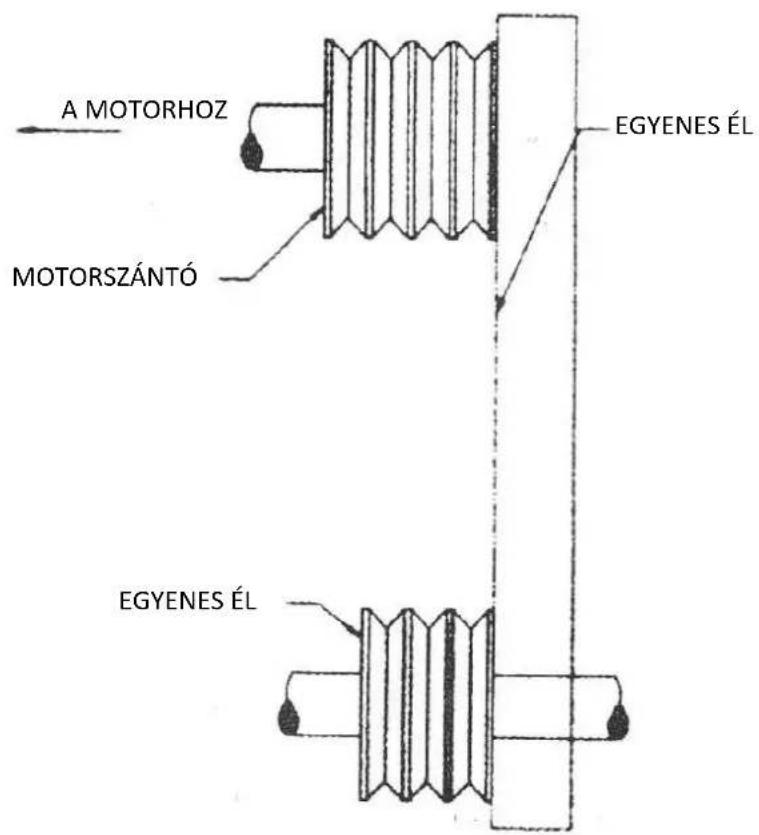

6) Az igazítás ellenőrzéséhez használjon egy acél egyenes vonalzóval. Lásd az 1. ábrát.

7) Állítsa az egyenes vonalzót a rajzban látható mindkét csigakerék külső oldala mentén.

Minden szíjtárcsa hornyának alján (2) állítócsavar található. A beállítócsavarokhoz menetzáró zárócím szükséges.

1. ábra

8) A helytelen igazodás a csigakerék és az egyenes él közötti résként jelenik meg. Győződjön meg arról, hogy a csigakerék és a fűrészalap között mindkét oldalon van szabad tér.

3.10. SZÁRÍTÓ VÁGÁS

• Soha ne működtessen fűrészt biztonsági védőburkolatok nélkül.
• Ne lépje túl a lapátátmérőhöz meghatározott maximális üzemi sebességet.
• Ne eröltesse a pengét az anyagba: hagyja, hogy a penge a saját sebességével vágjon.
• Ne végezzen hosszú, folyamatos vágásokat. Soha ne vágjon 30 másodpercnél hosszabb ideig egyszerre. Hagyja kihülni a pengét.
• Ne vágja vagy csiszolja a penge oldalát, és ne vágjon görbét vagy sugarat. Ne vágjon szárazon nedves vágáshoz ajánlott pengékkel.
• Ne működtesse a fűrészt a gép kapacitásánál nagyobb átmérőjű fűrészlapokkal.

IV. HIBAELHÁRÍTÁS

PROBLÉMA	CAUSE	REMEDY
EGYENETLEN SZEGMENSKOPÁS	(nedves vágásnál) elégtelen víz (általában a penge egyik oldalán).A berendezések hibái szintén okozhatják a szegmensek egyenetlen kopását.A fűrészfej rosszul van beállítva.	Vízöblítő rendszerEllenőrizze az áramlást a penge mindkét oldalán.Cserélje ki a csapágyakat, kopott csapszegtengelyt vagy az orsóhoz való helytelen igazodást.Ellenőrizze a fűrészlap függőleges és vízszintes beállítását.
SEGMENT CRACK	A penge túl kemény a vágott anyaghoz képest	Használjon puhább kötésű pengét / mátrixot.
SZEGMENTUM VESZTESÉG	A penge túlmelegszik a hútőfolyadék (víz vagy levegő) miatt.A mag az alulvágástól kopottHibás gallérok / karimák, amelyekkel a penge ki van igazítvaA penge túl kemény a vágott anyaghoz képestA penge kivágódik a körből, ami ütögető mozgást okoz.Nem megfelelő pengefeszítés	(Nedves vágás) Vízvezetékek ellenőrzéseGyőződjön meg róla, hogy a penge mindkét oldalán megfelelő az áramlás, és nincsenek eltömődések.Használjon elegendő vizet a vágás kiöblítéséhez(Száraz vágás) Futtassa a pengét rendszeresen a vágástól mentesen, hogy lehüljön a levegőn.Tisztítsa meg a gallérokat/karimákat, vagy cserélje ki őket, ha az ajánlott átmérő alatt vannak.A vágandó anyagnak megfelelő pengespecifikáció használataCserélje ki az elhasználódott csapágyakat; igazítsa újra a penge tengelyét, vagy cserélje ki az elhasználódott penge rögzítő csapszegét.A fűrészlapok rendelésekor a fűrész tengelyfordulatszámához kell igazodni.Ellenőrizze az orsó fordulatszámát, hogy a penge a megfelelő fordulatszámon járjonKerülje a penge csavarását vagy elforgatását a vágás során.
HIBÁK A MAGBAN	A penge a vágás során a penge feszességének elvesztése miatt ficánkolA penge specifikációja túl kemény a vágandó anyaghoz képest	Húzza meg a penge tengelyének anyájátEllenőrizze, hogy a penge megfelelő sebességgel jár-e, és hogy a meghajtócsap megfelelően működik-e.Használjon puhább kötést / mátrixot a stressz kiküszöbölésére.
FESZÜLTSÉGVESZTÉS	Mag túlmelegedéseA mag túlmelegedése a pengék tengelyen való pörgése miattA mag túlmelegedése a vágott anyag dörzsölése miattEgyenlőtlen nyomás a penge szorítógallérjainál / karimáinálA penge túl kemény a vágott anyaghoz képest	Győződjön meg róla, hogy a pengék fordulatszáma megfelelőEllenőrizze a vízáramlást, az elosztást és a vezetékeketHúzza meg a penge tengelyének anyáját. Győződjön meg róla, hogy a meghajtócsap működikA fürész megfelelő beállítása a szögletes vágáshozA galléroknak/karimáknak azonos átmérőjűnek és az ajánlott méretnek kell lenniük.Használjon puhább kötést/mátrixot a feszültség csökkentése érdekében.
PENGÉS BÁBUK	A penge sérült vagy kopott fürészlapon vanKopott gallérA penge nem megfelelő sebességgel futA gallér / karima átmérője nem azonosA penge leesés vagy csavarodás következtében meghajlott	Ellenőrizze a gallérokat/karimákat, hogy tiszták, laposak és megfelelő átmérőjűek legyenek.Állítsa be a motort a megfelelő fordulatszámraMegfelelő méretű pengegallérok / karimák használataNE használjon hajlított pengét. Kapcsolatfelvétel a penge gyártójával
A FURAT NEM KEREK	A penge túl kemény a vágott anyaghoz képestA penge tompa lettA penge nem vágja el azt az anyagot, amelyre specifikálták.	Válassza ki a megfelelő pengét a vágandó anyaghozA gyémántokat lágyabb csiszolóanyagon vágva élezze meg. Ha folyamatosan élezik, a penge túl kemény a vágott anyaghoz képest.Törés - a vágandó anyagra. Ha az adag nem öltözik, élezze meg, mint egy tompa pengét.
A MAG ALÁÁSÁSA	A mag gyorsabb koptatása, mint a szegmenseké	Használjon vizet a vágás során keletkező finomságok kiöblítésére.Kopásálló magok használata
A FURAT NEM KEREK	A gallérok/peremek nincsenek megfelelően meghúzva, ami lehetővé teszi a penge forgását vagy rezgését a tengelyen.A gallérok / karimák kopottak vagy piszkosak.A penge nincs megfelelően felszerelve	Győződjön meg róla, hogy a penge a megfelelő átmérőjű tengelyre van szerelve. Szorítsa meg a tengelyanyát egy csavarkulccsal, hogy megbizonyosodjon arról, hogy a penge biztonságosan rögzül.Tisztítsa meg a gallérokat / karimákat, győződjön meg arról, hogy nem kopottak, Húzza meg a csapanya anyát.Győződjön meg róla, hogy a csapszeg a hajtókarcsap fölé csúszik.
A PENGE ELKOPOTT	A tengely csapágya kopottA túlfeszültségek azért fordulnak elő, mert a motor nincs megfelelően beállítva.A penge furata megsérült a penge helytelen rögzítése miattA kötés / mátrix túl kemény az anyaghozA penge csúszik, a penge egyik fele jobban kopik, mint a másik.Ellenőrizze, hogy nincs-e rossz csapágy, meghajlott-e a tengely vagy kopott-e a rögzítő csapszeg.	Szükség szerint új lapáttengely-csapágy vagy lapáttengely felszerelése.Hangolja be a motort a gyártó kézikönyve szerintHa a mag elkopott vagy a furat megsérült, NE HASZNÁLJA, forduljon a penge gyártójához.Cserélje ki az elhasználódott tengelyt vagy a rögzítótárcsa perselyét.Győződjön meg róla, hogy a meghajtócsap működikHúzza meg az orsóanyát

V. KENÉS ÉS SZERVIZELÉS

• Ellenőrizze az olajszintet, a vezetékeket, a tömlőket (levegő, üzemanyag, víz) és kenje a gépet naponta.
• Azonnal javítson meg vagy cseréljen ki minden elhasználódott vagy sérült alkatrészt.
• Ellenőrizze a meghajtószíj feszességét, ne feszítse túl.
• Győződjön meg róla, hogy a gépen teljes készlet illeszkedő szíjak vannak.
• Ellenőrizze a penge tengelyét, győződjön meg róla, hogy a csapszeg és a menet nem kopott, sérült vagy hajlított.
• A lapáttengely csapágyainak feszesnek kell lenniük, nincs szabad játék oldalirányban vagy felle.
• Naponta zsírozza a penge tengelyének csapágyait.
• A pengehüvelyeknek tisztának, karcoktól és marásoktól mentesnek kell lenniük. Nincs átmérő kopás és nem kerek.
• A hajtócsap ne legyen túlzottan kopott vagy meghajlott, és ne legyen rajta horpadás.
• Minden őr a helyén és biztonságban.
• Minden kötőelem feszes és biztonságos.
  • Légszűrő / olajszűrő (hidraulikus vagy motor) tiszta.

• Minden este öblítsen tiszta vizet a szivattyún keresztül, és permetezze be a szerelvényt. Ez meghosszabbítja a szivattyú és a lapátok élettartamát.

• A kenési karbantartás megkezdése előtt tisztítsa meg a gépet.

• A karbantartás megkezdése előtt győződjön meg arról, hogy a gép szilárd, vízszintes talajon áll.
• A kenési karbantartás során mindig ügyeljen a szigorú tisztaság betartására.
• A balesetveszély elkerülése érdekében használja a munkához megfelelő szerszámot, és tartsa tisztán a szerszámokat.
• A motorolaj leeresztése akkor a legjobb, ha az olaj meleg, NEM forró.
  • A kifolyt olajat azonnal fel kell takarítani.
• Csak tiszta tartályokat használjon az olajhoz, és csak TISZTA, FRISS, megfelelő minőségű olajokat és zsírokat.
• A szennyezett vizet / folyadékokat / olajat / szűrőket biztonságosan kell ártalmatlanítani.

VI. ALKATRÉSZLISTA

Cikkszám.	A készülék leírása	Mennyiség	Cikkszám.	A készülék leírása	Mennyiség
1	Fogantyú markolat	2	26	Hátsó kerék	2
2	Fogantyú (készlet)	1	27	Alaplemez	1
3	Laposalátét M8	32	28	M8*90 csavar	1
4	M8*20 csavar	36	29	M8-as anya	6
5	Zárrendszer	1	30	Mutató kar	1
6	Zárócsap	1	31	Víztartály	1
7	Zárócsap	1	32	Mutató kerék	1
8	Kapcsoló, vészleállító	1	33	Motor	1
9	A víztartály fedele	1	34	Csapágy az első kerékhez	4
10	Kötés	1	35	Első kerék	2
11	Csavar	1	36	Keréktartó modul	1
12	Laposkulcs	1	37	Övfedél	1
13	Hátsó tartólemez a víztartályhoz	1	38	Szíj	3
14	Oldallemez a víztartályhoz (készlet)	1	39	Csigakerék, hajtott	1
15	Elülső tartólemez a víztartályhoz	1	40	Csigakerék, motor	1
16	Emelőhorog	1	41	Csapágyülés UCP205	2
17	M10*30-as csavar	1	42	Nagyobb lapos alátét ∅12	4
18	Lapos alátét ∅10	1	43	M12*40 csavar	4
19	M10-es csavar	1	44	Főtengely	1
20	Jackpost assy.	1	45	Lapátkarima (belső)	1
21	Jackscrew	1	46	Pengék	1
22	LF204 csapágyazás	2	47	Lapátkarima (külső)	1
23	Kerék	1	48	Tű, karima	1
24	Nagyobb lapos alátét ∅8	2	49	Csavar a főtengelyhez	1
25	Csapágyazás valódi tengelyhez	4	50	Penge burkolat	1
