HASZNÁLATI ÚTMUTATÓ MF-460A MSW

Paraméter leírása leírása	Paraméter értéke leírása
Termék megnevezése	ASZTALI HAJLÍTÓGÉP
Típus	MSW-MF-460A	MSW-MF-760A
Munkafelület hossza [mm]	460	760
Hajlított lemez max. vastagsága [mm]	1,2 1,2
Hajlítási szög [°]	0-90	0-90
Méretek [szélesség x mélység x magasság; mm]	545x405x63 870x4	20x78
Tömeg [kg]	6,56	14,24

1. Általános leírás

Az utasítás célja, hogy segítse a biztonságos és megbízható használatot. A termék tervezése és kivitelezése szigorúan a műszaki előírások szerint, a legmodernebb technológiák és komponensek használatával, a legmagasabb minőségi normák betartása mellett történt.

A MUNKA MEGKEZDÉSE ELŐTT GONDOSAN OLVASSA ÁT ÉS ÉRTELMEZZE A JELEN UTASÍTÁST!

A berendezés hosszú és megbízható működésének biztosítása céljából ügyelni kell annak megfelelő kezelésére és karbantartására, a jelen utasítás útmutatásainak megfelelően. A jelen kezelési utasításban megadott műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a minőség javításával kapcsolatos változtatások jogát.

Jelmagyarázat

	Használat előtt olvassa el a használati útmutatót!
	Az adott helyzetre vonatkozó FIGYELEM! vagy FIGYELMEZTETÉS! vagy EMLÉKEZTETŐ!(általános figyelmeztető jel)
	Viseljen védőszemüveget.
	Használjon védőkesztyűt.
	Használjon lábvédő eszközt.
	FIGYELEM! Éles alkatrészek. Végtag levágásának veszélye.
	FIGYELEM! Kéz összelapításának a veszélye!
	Csak beltéri használatra.

FIGYELEM! A jelen utasítás illusztrációi szemléltető jellegűek, és némely részletben eltérhetnek a termék tényleges kinézetétől.

Eredeti utasításnak a német változat tekintendő. A többi nyelvi változat a német változat fordítása.

2. Biztonságos használat

FIGYELEM! Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások be nem tartása súlyos testi sérülést vagy halált okozhat.

A figyelmeztetésben és az útmutatóban használt „eszköz” vagy „termék” kifejezés alatt ASZTALI HAJLÍTÓGÉP értendő.

2.1. Munkahelyi biztonság

a) A munkavégzés helyén tartson rendet és biztosítson megfelelő világítást! A rendetlenség vagy a rossz megvilágítás balesetet okozhat. Az eszköz használata közben legyen előrelátó és körültekintő, és cselekedjen megfontoltan!

b) A berendezés nem arra készült, hogy korlátozott pszichikai, érzékelési és szellemi képességekkel rendelkező olyan személyek (köztük gyermekek) kezeljék, akik nem rendelkeznek a megfelelő tudással és/vagy tapasztalattal, hacsak nem felügyeli őket egy olyan személy, aki felelősséget visel a biztonságukért, vagy ellátta őket útmutatásokkal a berendezés kezelését illetően.

c) A berendezést csak fizikailag erre alkalmas, megfelelően képzett személyek használhatják, akik megismerkedtek e használati útmutatóval, és részesültek munkavédelmi képzésben.

d) Ha az eszközön sérülést talál vagy hibás működést állapít meg, azonnal kapcsolja ki, és jelentse egy erre jogosult személynek.

e) Ha kétsége van afelöl, hogy megfelelően működik-e a berendezés, lépjen kapcsolatba a gyártó szervizével.

f) A berendezés javítását kizárólag a gyártó szervize végezheti. Tilos saját hatáskörben javítást végezni!

g) A munkahelyen nem tartózkodhatnak gyermekek vagy illetéktelen személyek. (A figyelmetlenség a berendezés feletti uralom elvesztésével járhat.)

h) Hajlításnál ügyeljen az idegenek jelenlétére és biztonságára.

i) Kísérje figyelemmel az elem megmunkálását, hogy időben tudjon reagálni a veszélyre, vagy meg tudja akadályozni az elem megsérülését.

j) Tartson rendet, és megmunkálás után távolítsa el a megmunkált anyag porát, szilánkjait vagy maradékait.

k) Nagyobb mennyiségű elem gyártása esetén a megmunkálásra váró és a megmunkált elemeket úgy tárolja, hogy megőrizze a rendet a munkahelyen.

Emlékeztető! védje a gyermekeket és egyéb személyeket a berendezés üzemeltetése során.

2.2. Személyes biztonság

a) Önnek tilos az eszközt használnia, ha fáradt, beteg vagy alkohol, kábítószer, illetve olyan gyógyszer befolyása alatt áll, amely lényegesen korlátozza az ön képességeit az eszköz használatában.
b) Az eszköz használata közben legyen körültekintő, és döntsön józan megfontolások alapján! Egy pillanatnyi figyelmetlenség a munka közben komoly sérüléssel járhat.
c) A jelmagyarázat 1. pontjában felsorolt egyéni védőfelszerelés használata kötelező az eszköz használata során. Megfelelő, tanúsítvánnyal rendelkező egyéni védőfelszerelés használatával csökkenthető a sérülésveszély.
d) Ne becsülje túl saját lehetőségeit! A munkavégzés során mindvégig igyekezzen megőrizni testi egyensúlyát! Ezáltal a váratlan helyzetekben jobban képes lesz megőrizni uralmát az eszköz felett.
e) Ne viseljen laza ruházatot, sem ékszereket. Haját, ruházatát és kesztyűjét tartsa biztonságos távolságban a mozgó alkatrészektől! A laza ruházatot, az ékszereket vagy a hosszú hajat elkaphatják a mozgó alkatrészek.
f) A berendezés használata előtt távolítsa el a beállításhoz használt összes szerszámot és csavarkulcsot. A berendezés mozgó részében hagyott szerszám vagy kulcs testi sérülést okozhat.
g) A megmunkált anyag legyen mentes a szennyeződésektől.
h) Tilos megérinteni a mozgó részeket vagy tartozékokat, ha a berendezés működik.
i) Viseljen védőkesztyűt, nehogy az éles részektől megsérüljön.
j) Tilos megmunkálni a kemény anyagokból készült tárgyakat.
k) Tilos megváltoztatni a berendezés szerkezetét paramétereinek vagy felépítésének megváltoztatása céljából.
I) A használati útmutatót őrizze meg, hogy később is segítségére legyen! Ha a berendezést harmadik személynek kell átadnia, akkor vele együtt adja át a használati utasítást is.
m) A csomagolás elemeit és az apróbb szerelési alkatrészeket gyermekek számára elérhetetlen helyen tárolja.
n) Ha az eszközt más eszközzel egyidejűleg használja, a többi használati útmutatót is be kell tartania.

2.3. Az eszköz biztonságos használata

a) Ne terhelje túl az eszközt! Olyan eszközt használjon, amely az adott feladatra alkalmas! A helyesen megválasztott berendezés jobban és biztonságosabban végzi el azt a munkát, amelyre tervezték.
b) Ha az eszköz használaton kívül van, tárolja gyermekek, képzetlen vagy jelen használati útmutatót nem ismerő személyek elől elzárt helyen! A berendezés veszélyes a gyakorlatlan felhasználók kezében.
c) Tartsa az eszközt jó műszaki állapotban! Minden munkavégzés előtt ellenőrizze, hogy az eszköz nem sérült-e egészében vagy mozgó alkatrészeiben (repedt alkatrészek vagy elemek), vagy fennállnak-e olyan körülmények, amelyek az eszköz működését veszélyessé tehetik. Ha sérülést észlel, ne használja a berendezést, hanem adja át javításra.
d) Az eszközt óvja gyermekektől!
e) Az eszköz karbantartását csak szakképzett személy végezheti, és kizárólag eredeti pótalkatrészek felhasználásával. Ez garantálja a biztonságos használatot.
f) A berendezés tervezett működési integritásának biztosítása érdekében ne távolítsa el a gyárilag felszerelt burkolatokat, vagy ne csavarja ki a csavarokat.
g) A berendezésnek a tárolás helyéről a felhasználás helyére történő átszállítása vagy átvitele során vegye figyelembe azon ország kézi szállításra vonatkozó munkavédelmi szabályait, amelyben a berendezést üzemelteti.
h) A berendezéssel olyan elemeket munkáljon meg, amelyek paraméterei megegyeznek a műszaki adattáblázatban megadottakkal. Ne lépje túl a megmunkált anyag megengedett méreteit.
i) Tilos egyszerre több tárgyat megmunkálni.
j) A hosszabb megmunkált tárgyakat támassza alá, hogy stabil legyen a helyzetük.
k) A berendezést olyan stabil, száraz és sík felületen helyezze el, amelynek nagysága megfelel a berendezés és a megmunkált tárgy méreteinek.
I) A munkahely padlója csúszásálló legyen.

FIGYELEM! Bár az eszközt biztonságosra tervezték és ellátták a megfelelő biztonsági felszereléssel, valamint a felhasználó biztonságát fokozó további tartozékokkal, a berendezéssel végzett munka ennek ellenére sérülés vagy baleset alacsony szintű kockázatával jár. Használata közben fokozott óvatossággal és körültekintéssel kell eljárni.

3. A használat szabályai

A termék fém elemek kézi hajlítására szolgál.

A nem rendeltetésszerű használatból eredő minden kárért a felhasználó viseli a felelősséget.

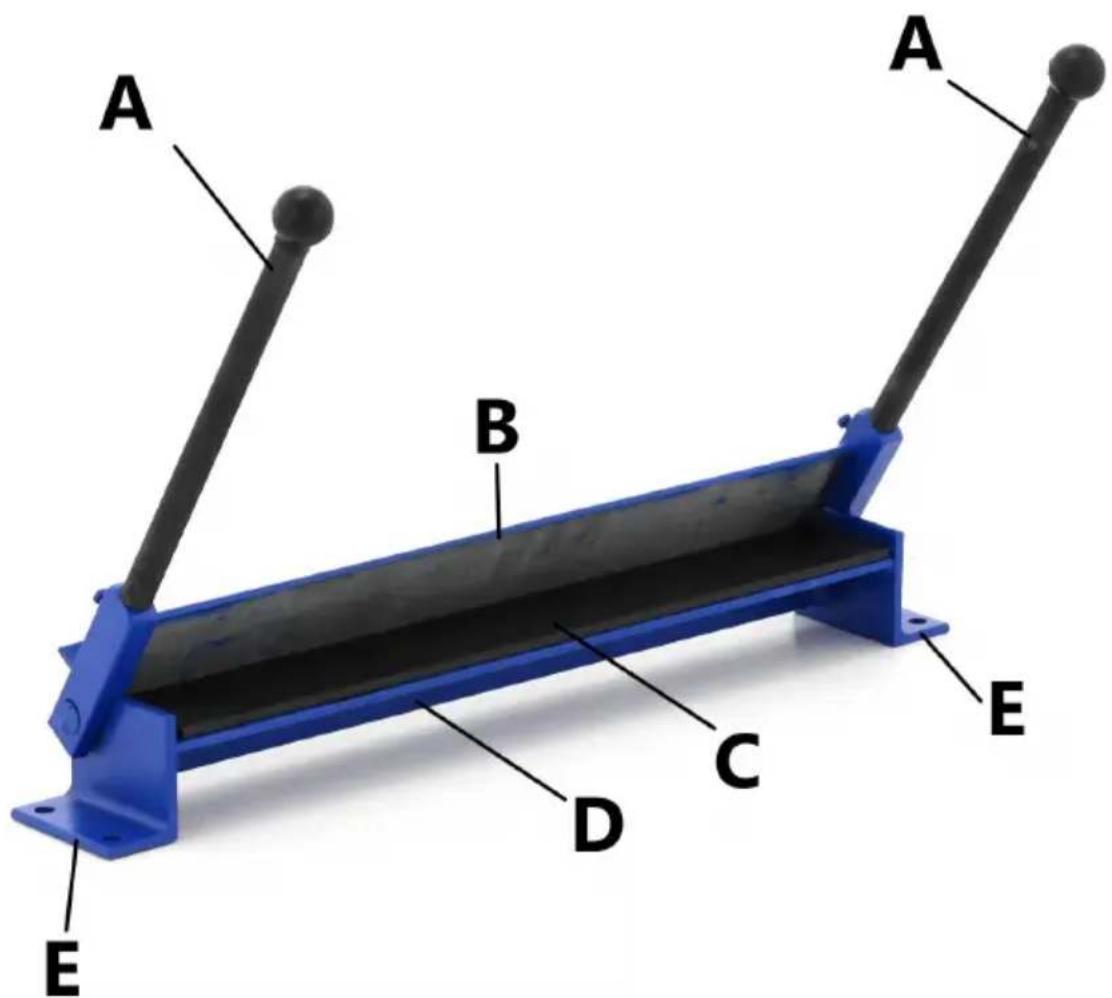

3.1. Berendezés leírása

A B C D E A B E

A - Kar
B - Hajlítólap
C - Szorítólap
D - Támasztólap
E - Alap szerelési furatokkal

3.2. Munkavégzés a berendezéssel SZERELÉS

A munkavégzés megkezdése előtt csavarokkal (nem részei a készletnek) rögzíteni kell a berendezést egy olyan felületre, amely elég szilárd és stabil ahhoz, hogy biztosítsa a helyes és biztonságos munkavégzést.

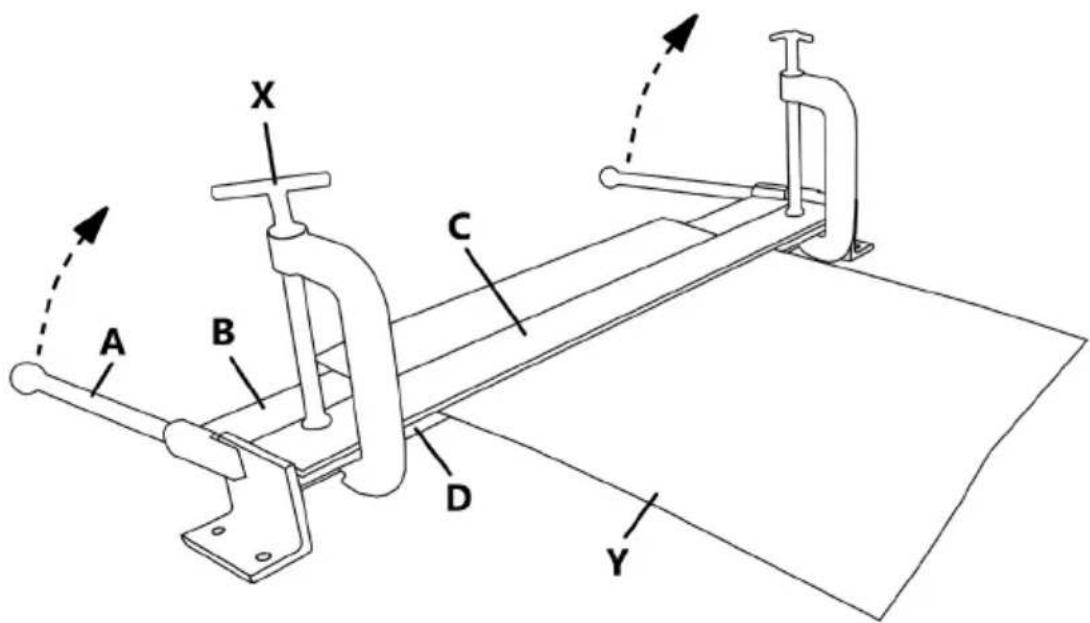

HASZNÁLAT

X - Csavaros szorító

Y - Megmunkált elem / lemez

1) Állítsa be a gép [B] hajlítólapját és [D] támasztólapját úgy, hogy 180° szöget zárjanak be.
2) Helyezze rá a hajlítandó [Y] lemezt a gép lapjaira.
3) Állítsa be a [C] szorítólapot az [Y] megmunkált lemezen úgy, hogy az [Y] lemez a [D] támasztólap és a [C] szorítólap közé essen.
4) Rögzítse a [C] szorítólapot az [X] csavaros szorítókkal (nem részei a készletnek).
5) Húzza el felfelé az [A] kart a kívánt alak eléréséig.
6) Engedje le az [A] kart.
7) Vegye ki a gépből az [X] csavaros szorítókat és a [C] szorítólapot, majd a megmunkált lemezt.

3.3. Tisztítás, karbantartás

• A kart és a beállító elemeket tartsa tisztán, kenőanyag-nyomoktól mentesen.
• A forgó elemeket és/vagy érintkező felületeket tartsa tisztán, rozsdanyomoktól mentesen, és időnként vonja be megfelelő olajjal vékony rétegben.
• A felületek tisztítására kizárólag maró anyagoktól mentes szereket használjon!
• Minden tisztítás után szárítson meg jól minden elemet, mielőtt újból használatba venné a berendezést!
• Az eszközt száraz és hűvös, nedvességtől és közvetlen napsugárzástól védett helyen kell tárolni.
• Ha a gépet hosszabb időn át nem kívánja használni, a tárolás idejére védje kenőanyaggal. A biztonságos használat céljából újbóli használat előtt távolítsa el a kenőanyag feleslegét.
