BEDIENUNGSANLEITUNG MF-460A MSW

Beschreibung des Parameters	Wert des Parameters
Produktname	ABKANTBANK
Modell	MSW-MF-460A	MSW-MF-760A
Länge der Arbeitsfläche [mm]	460	760
Max. Blechdicke [mm]	1,2	1,2
Biegewinkel [°]	0–90	0–90
Abmessungen (Breite x Tiefe x Höhe) [ mm]	545x405x63 870x420x78
Gewicht [kg]	6,56	14,24

1. Allgemeine Beschreibung

Diese Gebrauchsanweisung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wurde streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und Einhaltung höchster Qualitätsstandards entwickelt und hergestellt.

VOR DEM GEBRAUCH IST DIE GEBRAUCHSANWEISUNG SORGFÄLTIG ZU LESEN UND ZUR KENNTNIS ZU NEHMEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, ist darauf zu achten, dass es gemäß dieser Gebrauchsanweisung sachgemäß bedient und gewartet wird. Die in dieser Gebrauchsanweisung enthaltenen technischen Daten und Spezifikationen sind aktuell. Der Hersteller behält sich das Recht vor, Änderungen zum Zwecke der Qualitätsverbesserung vorzunehmen.

Symbolerklärung

	Lesen Sie vor der Verwendung unbedingt die Gebrauchsanweisung.
	ACHTUNG! oder WARNUNG! oder BEACHTEN! zur Beschreibung der jeweils eingetretenen Situation (allgemeines Warnzeichen).
	Schutzbrille tragen.
	Verwenden Sie Schutzhandschuhe.
	Spezielles tragen.
	ACHTUNG! Spitze Elemente. Risiko des Abscherens von Gliedmaßen.
	ACHTUNG! Quetschgefahr der Hand!
	Nur für internen Gebrauch.

ACHTUNG! Die Abbildungen in dieser Gebrauchsanweisung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Das Original der Gebrauchsanweisung ist die deutsche Fassung. Die anderen Sprachversionen sind Übersetzungen aus dem Deutschen.

2. Betriebssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Warnhinweisen und Stromversorgung Gebrauchsanweisung bezieht sich auf die ABKANTBANK.

2.1. Sicherheit am Arbeitsplatz

a) Sorgen Sie für Ordnung am Arbeitsplatz und gute Beleuchtung. Unordnung oder schlechte Beleuchtung können zu Unfällen führen. Seien Sie vorausschauend, passen Sie darauf auf, was Sie machen und

nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät verwenden.

b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit sorgende Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

c) Das Gerät darf nur von Personen bedient werden, die körperlich fit und in der Lage sind, das Gerät zu bedienen, und die ausreichend geschult sind, diese Anleitung gelesen haben und in Sicherheit und Gesundheitsschutz am Arbeitsplatz unterwiesen wurden.

d) Bei Beschädigung oder Fehlfunktion der Vorrichtung muss man sofort mit der Benutzung aufhören. Das Ereignis muss einer autorisierten Person gemeldet werden.

e) Wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.

f) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie keine Reparaturen selbst durch!

g) Am Arbeitsplatz dürfen sich keine Kinder oder Unbefugte aufhalten. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.)

h) Während der Bearbeitung der Elemente muss man auf andere Personen und ihre Sicherheit aufpassen.

i) Während der Bearbeitung ist der Werkstoff sorgfältig zu beobachten, so dass es möglich ist, zeitgerecht auf eine Gefährdung zu reagieren oder die Schäden am Element zu verhindern.

j) Es ist auf die Ordnung zu achten und nach Abschluss der Bearbeitung ist Staub, Reste und überflüssige Teile des Werkstoffs zu entfernen.

k) Bei der Herstellung von mehreren Elementen sind die Elemente vor und nach der Bearbeitung so zu lagern, dass Ordnung am Arbeitsplatz gehalten wird.

Beachten! Schützen Sie Kinder und herumstehende Personen während Sie die Maschine bedienen.

2.2. Eigenschutz

a) Es ist verboten, das Gerät in einem Zustand von Müdigkeit, Krankheit, unter Einfluss von Alkohol, Drogen oder Medikamenten zu betreiben, die die Wahrnehmungsfähigkeit bei der Bedienung Geräts erheblich einschränken.
b) Seien Sie vorsichtig und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät bedienen. Ein Moment der Unachtsamkeit beim Betrieb des Gerätes kann zu schweren Verletzungen führen.
c) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko.
d) Überschätzen Sie Ihre Fähigkeiten nicht. Behalten Sie die Körperbalance und das Gleichgewicht zu jeder Zeit bei. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
e) Tragen Sie weder lose Kleidung noch Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
f) Entfernen Sie alle Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie die Vorrichtung benutzen. Ein Werkzeug oder Schraubenschlüssel in einem rotierenden Teil der Maschine kann zu Verletzungen führen.
g) Das zu bearbeitende Material soll frei von Verschmutzungen sein.
h) Bewegliches Zubehör darf während des Betriebs der Vorrichtung nicht berührt werden.
i) Verwenden Sie Schutzhandschuhe, um die Verletzungen an scharfen Kanten zu vermeiden.
j) Elemente aus harten Materialien dürfen nicht bearbeitet werden.
k) Es ist verboten, in die Konstruktion des Geräts einzugreifen, um seine Parameter oder Konstruktion zu ändern.
I) Die Gebrauchsanweisung muss aufbewahrt werden, um sie später einsehen zu können. Bei Weitergabe des Gerätes an Dritte ist auch die Gebrauchsanweisung mitzugeben.
m) Verpackungselemente und kleine Montageelemente sind für Kinder unzugänglich aufzubewahren.
n) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

2.3. Sicherer Umgang mit dem Gerät

a) Überlasten Sie das Gerät nicht. Verwenden Sie anwendungsgerechte Werkzeuge. Ein richtig ausgewähltes Gerät erfüllt die Aufgabe, für die es entwickelt wurde, besser und sicherer.

b) Bewahren Sie nicht verwendete Geräte außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Bedienungsanleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.

c) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jeder Arbeit, dass keine allgemeinen Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Teilen und Komponenten oder andere Umstände, die den sicheren Betrieb des Geräts beeinträchtigen können). Lassen Sie das Gerät vor Gebrauch reparieren mwenn Sie eine Beschädigung feststellen.

d) Das Gerät sollte außerhalb der Reichweite von Kindern aufbewahrt werden.

e) Reparatur und Wartung von Geräten dürfen nur von qualifizierten Personen unter Verwendung von Original-Ersatzteilen durchgeführt werden. Dadurch wird eine sichere Nutzung gewährleistet.

f) Um die geplante Funktionstüchtigkeit des Geräts zu gewährleisten, entfernen Sie weder werkseitig installierte Abdeckungen noch lösen Sie die Schrauben

g) Beim Transport und der Übertragung des Geräts vom Lager zum Einsatzort sind die Arbeitsschutzvorschriften für die manuelle Handhabung beim Transport zu berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.

h) In der Vorrichtung sind die Elemente zu bearbeiten, die mit den Angaben in der Tabelle der technischen Daten übereinstimmen. Die zulässigen Abmessungen des zu bearbeitenden Werkstoffs nicht überschreiten.

i) Nicht zwei Gegenstände gleichzeitig Bearbeiten.

j) Lange Werkstoffe müssen bei der Bearbeitung abgestützt und stabil aufgestellt sein.

k) Die Vorrichtung ist auf einer stabilen, trockenen und flachen Fläche mit einer Größe aufgestellt werden, die den Abmessungen der Vorrichtung und des zu bearbeitenden Materials angepasst werden muss.

I) Der Boden am Arbeitsplatz muss rutschfest sein.

ACHTUNG! Obwohl das Gerät so konstruiert wurde, dass es sicher und mit angemessen Sicherheitsvorrichtungen ausgestattet ist, und trotz der Verwendung von zusätzlichen Sicherheitsmaßnahmen des Benutzers,

besteht beim Betrieb des Geräts dennoch ein geringes Unfall- oder Verletzungsrisiko. Während der Verwendung werden Vorsicht und gesunder Menschenverstand empfohlen.

3. Bestimmungsgemäßer Gebrauch

Das Produkt ist für das manuelle Biegen von Elementen aus Metall geeignet.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

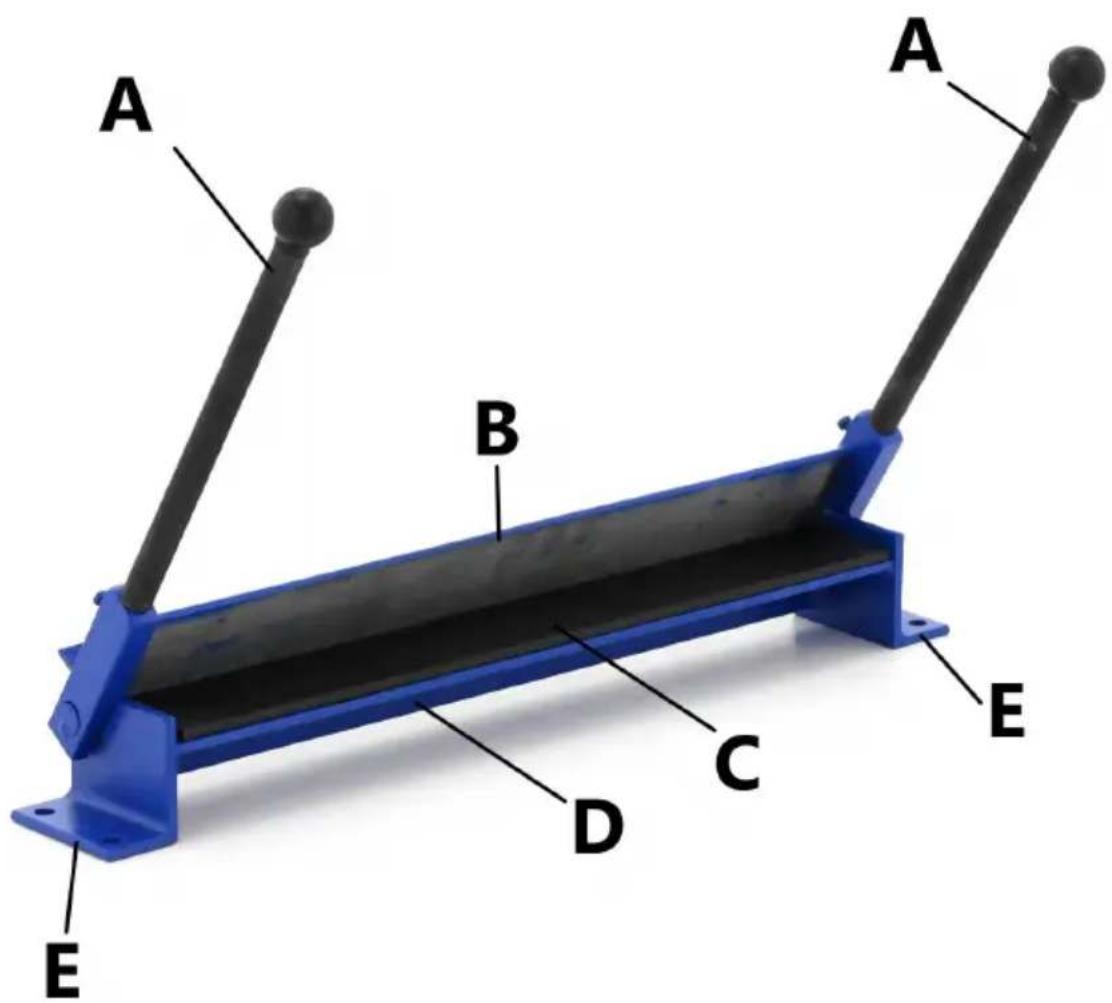

3.1. Beschreibung des Geräts

A B C D E A B E

A - Schwenkhebel

B - Biegeplatte

C - Druckplatte
D - Stützplatte
E - Unterlage mit Montageöffnungen

3.2. Arbeiten mit dem Gerät

MONTAGE

Vor der Arbeit ist das Produkt mittels Schrauben (nicht im Lieferumfang enthalten) an der Oberfläche zu fixieren, die eine entsprechende Festigkeit und Stabilität aufweist, um einen sicheren und ordnungsgemäßen Betrieb zu gewährleisten.

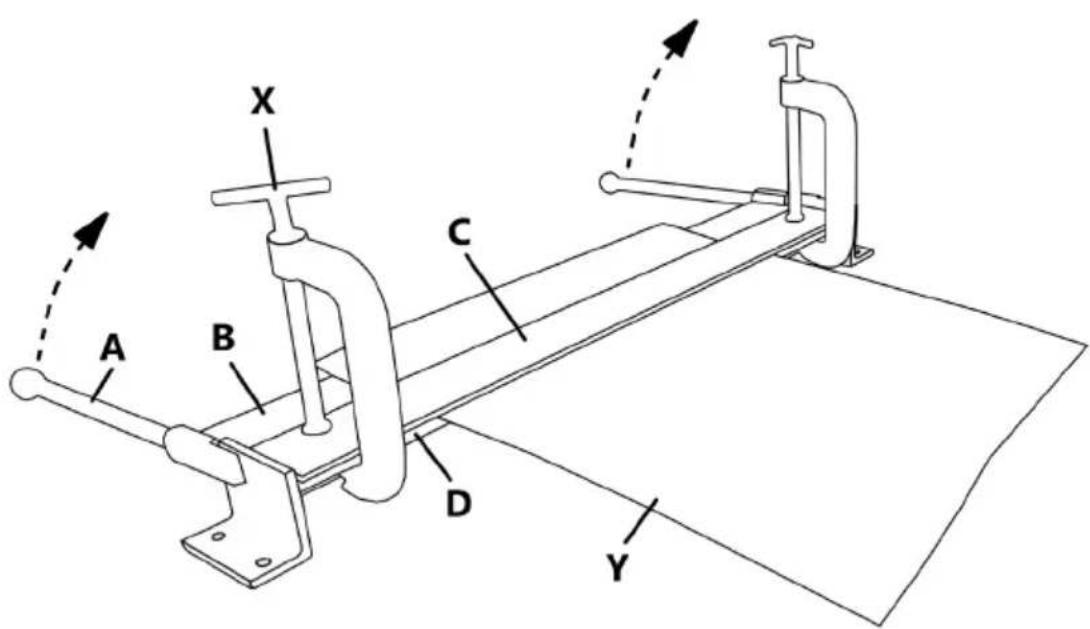

VERWENDUNG

A - Schwenkhebel
B - Biegeplatte
C - Druckplatte
D - Stützplatte
X - Schraubenklemme
Y - Werkstoff / Blech

1) Biegeplatte [B] und Stützplatte [D] der Biegevorrichtung so einstellen, dass der Winkel zwischen ihnen 180° beträgt.
2) Das zu biegenden Blech [Y] auf den Platten der Biegevorrichtung legen.
3) Druckplatte [C] am Werkstoff [Y] so einstellen, dass sich der Werksto ff [Y] zwischen der Stützplatte [D] und Druckplatte [C] befindet.

4) Druckplatte [C] mit Schraubklemmen [X] arretieren (nicht im Lieferumfang enthalten).
5) Den Hebel [A] nach oben ziehen, bis die gewünschte Form erreicht wird.
6) Den Hebel absenken [A].
7) Schraubklemmen [X] und Druckplatte [C] aus der Biegevorrichtung entfernen und dann den Werkstoff abnehmen.

3.3. Reinigung und Wartung

• Der Hebel und die Regulierungselemente sind sauber zu halten, ohne Rückstände der Schmierstoffe.
• Drehelemente und/oder Kontaktflächen sauber halten, ohne Rostspuren, und wiederkehrend mit dünnen Schichten von einem entsprechenden Öl sichern.
• Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
• Nach jeder Reinigung sollten alle Komponenten sorgfältig getrocknet werden, bevor das Gerät wieder eingesetzt wird.
• Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
• Sollte ein längerer Stillstand der Vorrichtung geplant werden, dann ist sie für die Aufbewahrungszeit mit einem Schmierstoff zu sichern. Für einen sicheren Gebrauch ist der überflüssige Schmierstoff zu entfernen.

Technical data

Parameter description	Parameter value
Product name	METAL FOLDER
Model	MSW-MF-460A	MSW-MF-760A
Working surface length [mm]	460	760
Maximum processable sheet metal thickness [mm]	1.2 1.2
Bending angle [°]	0–90	0–90
Overall dimensions (width x depth x height) (mm]	545x405x63 870x420x78
Weight [kg]	6.56	14.24

1. General overview

UNSER HAUPTZIEL IST DIE ZUFRIEDENHEIT UNSERER KUNDEN! BEI FRAGEN KONTAKTIEREN SIE UNS BITTE UNTER:
