NÁVOD K OBSLUZE MF-460A MSW

Popisparametru	Hodnotaparametru
Název výrobku	OHÝBAČKA PLECHU
Model	MSW-MF-460A	MSW-MF-760A
Délka pracovní plochy [mm]	460	760
Maximální tlouštkaohýbaných plechů [mm]	1,2 1,2
Úhel ohybu [°]	0-90	0–90
Rozměry(šířka x hloubka x výška)[ mm]	545x405x63 870x420x78
Hmotnost [kg]	6,56	14,24

1. Obecný popis

Návod je určen jako pomůcka pro bezpečné a spolehlivé používání. Výrobek je navržen a vyroben striktně podle technických pokynů s použitím nejnovějších technologií a komponent a také za dodržení nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ A S POROZUMĚNÍM PŘEČTĚTE TENTO NÁVOD.

Abyste zajistili dlouhodobou a spolehlivou práci tohoto zařízení, musíte zajistit jeho správnou obsluhu a údržbu, a to v souladu s pokyny, jež jsou obsaženy v tomto návodu. Technické údaje a specifikace obsažené v tomto návodu jsou aktuální. Výrobce si vyhrazuje právo provádět změny, které souvisí se zvyšováním kvality.

Vysvětlení symbolů

	Před použitím se seznamte s návodem.
	POZNÁMKA! nebo VÝSTRAHA! nebo ZAPAMATUJTE SI! popisující danou situaci (obecný výstražný symbol).
	Používejte ochranné brýle.
	Používejte ochranné rukavice.
	Používejte ochranu nohou.
	POZOR! Ostré prvky. Nebezpečí useknutí končetin.
	POZOR! Nebezpečí zhmoždění rukou!
	K použití pouze uvnitř místností.

POZOR! Obrázky v tomto návodu k obsluze mají pouze ilustrativní charakter a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překlady z němčiny.

2. Bezpečnost používání

POZOR! Přečte se všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nerespektování výstrah a nedodržování návodů může způsobit vážná zranění nebo být příčinou smrti.

Termín „zařízení“ nebo „výrobek“ ve výstrahách a v popisu se týká OHÝBAČKY PLECHU.

2.1. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a zajistěte dobré osvětlení. Nepořádek, nebo špatné osvětlení může být příčinou nehod. Během používání

zařízení sledujte, co se děje, předpokládejte vývoj událostí a říd'te se zdravým rozumem.

b) Zařízení není určeno k tomu, aby bylo používáno osobami (včetně dětí), které mají omezené psychické, senzorické a duševní funkce nebo nemají odpovídající zkušenosti a/nebo znalosti, pokud nejsou hlídány osobou, která je zodpovědná za jejich bezpečnost nebo od ní tyto osoby nedostaly pokyny, jak je nutné toto zařízení obsluhovat.

c) Stroj mohou obsluhovat pouze osoby, které jsou fyzicky způsobilé, schopné jeho obsluhy a odpovídajícím způsobem proškolené, které se seznámily s tímto návodem a byly proškoleny v rozsahu bezpečnosti a hygieny práce.

d) Pokud zjistíte jakékoli poškození nebo nesrovnalosti v provozu přístroje, okamžitě jej přestaňte používat a nahlaste tuto skutečnost oprávněné osobě.

e) Pokud máte pochybnosti, zda zařízení pracuje správně, kontaktujte servis výrobce.

f) Opravy zařízení může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!

g) Zákaz setrvávání dětí a nepovolaných osob na pracovišti. (Nepozornost může způsobit ztrátu kontroly nad zařízením.)

h) Během obrábění prvků věnujte pozornost přítomnosti jiných osob a jejich bezpečnosti.

i) Během obrábění prvek pozorně sledujte, abyste mohli dostatečně včas reagovat na ohrožení nebo předejít poškození tohoto prvku.

j) Udržujte pořádek a po obrábění odstraňte veškerý prach, úlomky a nepotřebné části obráběného materiálu.

k) V případě výroby většího počtu prvků by měly být prvky před a po zpracování skladovány tak, aby byl na pracovišti zachován pořádek.

Zapamatujte si! Během práce se zařízením chraňte děti a jiné, okolní osoby.

2.2. Osobní bezpečnost

a) Zařízení je zakázáno používat, pokud jste unaven, nemocen, pod vlivem alkoholu, omamných návykových látek nebo léků, které v podstatné míře omezují schopnost toto zařízení obsluhovat.

b) Během práce se zařízením musí obsluha udržovat pozornost a řídit se zdravým rozumem. Chvilková nepozornost během práce se zařízením může vést k vážným úrazům.
c) Používejte osobní ochranné pracovní prostředky, které jsou požadovány při práci se zařízením, a jsou vyjmenovány v bodě č. 1 - vysvětlivky piktogramů. Používání vhodných, atestovaných osobních ochranných pracovních prostředků snižuje riziko vzniku úrazu.
d) Nepřeceňujte své možnosti. Po celou dobu práce udržujte rovnováhu. Umožňuje to lepší zvládnutí zařízení v neočekávaných situacích.
e) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v bezpečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi zařízení.
f) Před použitím stroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč ponechaný v rotující části stroje může způsobit zranění.
g) Obráběný materiál musí být čistý.
h) Během práce zařízení je zakázáno dotýkat se jeho pohyblivých částí nebo příslušenství.
i) Používejte ochranné rukavice, abyste se vyhnuli zranění ostrými hranami.
j) Neobrábějte prvky z tvrdých materiálů.
k) Je zakázáno zasahovat do konstrukce zařízení za účelem změny jeho parametrů nebo složení.
I) Uschovejte návod na použití zařízení za účelem jeho dalšího použití v budoucnu. Pokud bude zařízení předáno třetí osobě, musí být společně s ním předán také návod na jeho použití.
m) Části obalu a malé montážní prvky musí být uskladněny v místě, které je mimo dosah dětí.
n) Během používání tohoto zařízení společně s jinými zařízeními musí být při jejich používání zohledněny také jejich návody k použití.

2.3. Bezpečné používání zařízení

a) Je zakázáno zařízení přetěžovat. Používejte nářadí, které je vhodné pro dané použití. Správně zvolené zařízení provede práci, pro jejíž vykonávání bylo navrženo, snadněji a bezpečnějším způsobem.

b) Nepoužívaná zařízení musí být skladována v místě, které není přístupné dětem a také osobám, které neznají samotné zařízení nebo tento návod. V rukou nezkušených uživatelů jsou tato zařízení nebezpečná.

c) Udržujte zařízení v dobrém technickém stavu. Před každým použitím zkontrolujte, zda není zařízení poškozeno, zejména zda nejsou poškozené pohyblivé části (prasknutí částí a prvků nebo veškeré jiné podmínky, které mohou mít vliv na bezpečnou funkci zařízení). Pokud zjistíte poškození, nechte zařízení před zahájením práce opravit.
d) Chraňte zařízení před dětmi.
e) Opravy a údržba zařízení musí být prováděna kvalifikovanými osobami s použitím výhradně originálních náhradních dílů. To zajistí bezpečnost při používání zařízení.
f) Pro zajištění navržené provozní integrity zařízení neodstraňujte továrně nainstalované kryty a nepovolujte
g) Při přepravě a přenášení zařízení z místa jeho skladování na místo používání musí být zohledněny pravidla bezpečnosti a hygieny práce, která se týkají manuální práce při dopravě a přepravě, a která jsou platná ve státě, v němž jsou zařízení používána.
h) V zařízení zpracovávejte prvky s parametry, které jsou v souladu s uvedenými v tabulce technických údajů. Nepřekračujte přípustné rozměry obráběného materiálu.
i) Je zakázáno zpracovávat/obsluhovat dva předměty současně.
j) Dlouhé obráběné díly musí být podepřené a během obrábění stabilizované.
k) Zařízení umístěte na stabilní, suchý a rovný povrch o velikosti odpovídající jeho rozměrům a rozměrům zpracovávanému materiálu.
I) Podlaha na pracovišti by měla být protiskluzová.

POZOR! I když bylo zařízení navrženo tak, aby bylo bezpečné, bylo vybaveno odpovídajícími bezpečnostními prostředky a také kromě použití dodatečných prvků pro ochranu uživatele, existuje během práce s tímto zařízením stále vysoká pravděpodobnost nehody nebo způsobení úrazu. Doporučujeme během jeho používání dodržovat bezpečnost a používat zdravý rozum.

3. Pravidla používání

Výrobek je určen pro ruční ohýbání kovových prvků.

Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

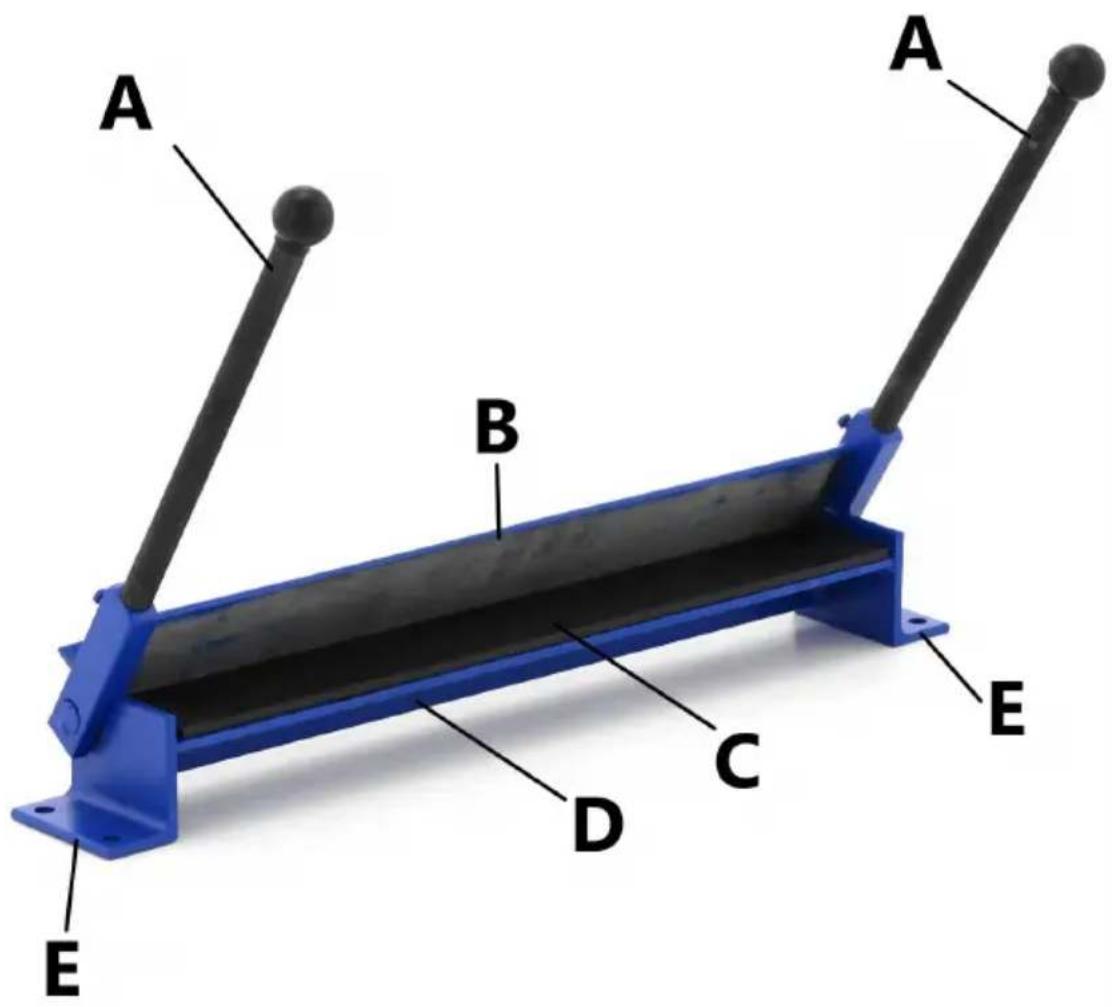

3.1. Popis zařízení

A B C D E A B E

A - Páka
B - Ohýbací deska
C - Přítlačná deska
D - Opěrná deska
E - Základna s montážními otvory

3.2. Práce se zařízením

MONTÁŽ

Před zahájením práce připevněte výrobek pomocí šroubů (nejsou součástí balení) k dostatečně pevnému a stabilnímu povrchu, aby bylo možné jej bezpečně a správně používat.

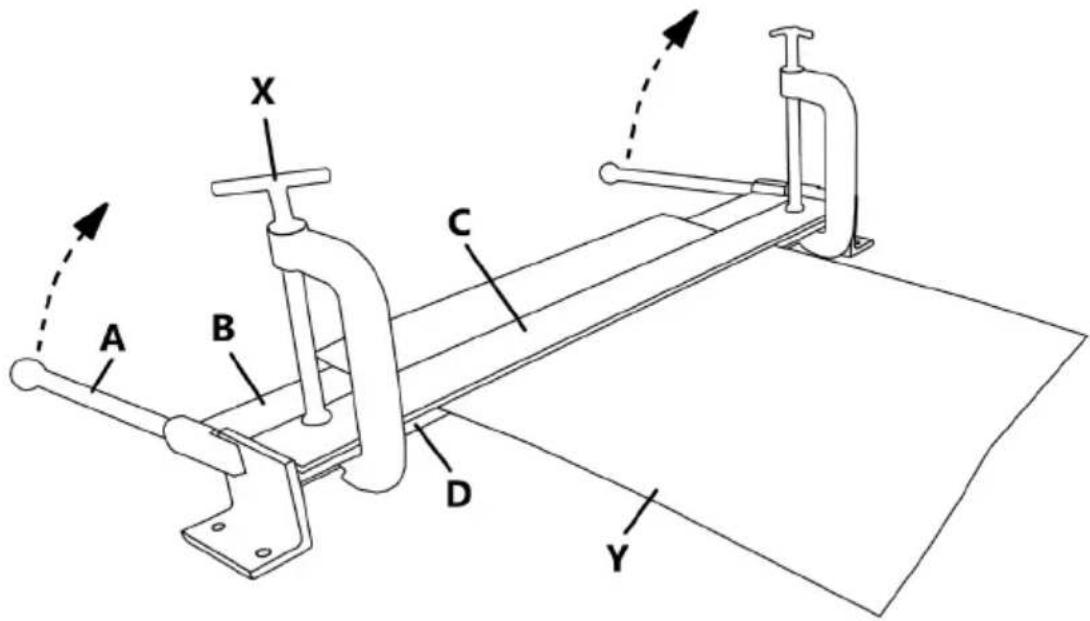

POUŽÍVÁNÍ

1) Umístěte ohýbací desku [B] a opěrnou desku [D] ohýbačky tak, aby úhel mezi nimi byl 180°.

2) Plech [Y] určený k ohýbání položte na desky ohýbačky.

3) Umístěte přítlačnou desku [C] na obrobek [Y] tak, aby byl obrobek [Y] mezi opěrnou deskou [D] a přítlačnou deskou [C].

4) Zajistěte přítlačnou desku [C] pomocí šroubových svorek [X] (nejsou součástí balení).

5) Zatáhněte za páčky [A] směrem nahoru, dokud nedosáhne požadovaného tvaru.

6) Spustte páčky [A].

7) Vyjměte šroubové svorky [X] a přítlačnou desku [C] z ohýbačky a poté vyjměte obrobek.

3.3. Čištění a údržba

- Páky a nastavovací prvky je nutné udržovat čisté, bez zbytků maziva.

- Udržujte rotační prvky a/nebo kontaktní plochy čisté, bez stop rzi a pravidelně je chraňte tenkými vrstvami vhodného oleje.

• K čištění povrchu používejte výhradně prostředky, které neobsahují žíravé látky.
• Po každém čištění je nutné všechny prvky dokonale osušit, než bude zařízení znovu použito.
• Zařízení je nutno skladovat na suchém a chladném místě, které je chráněno proti vlhkosti a přímému slunečnímu záření.
• Pokud přístroj nehodláte delší dobu používat, chraňte jej při skladování mazivem. Pro bezpečné použití odstraňte před dalším použitím přebytečné mazivo.
