NÁVOD K OBSLUZE MADG-02 MSW

Popis parametu	Hodnota parametu
Název vyrobku	PNEUMATICKÁ MINI STOPKOVÁ BRUSKA PRÍMÁ SE SADOU NÁSTAVCÜ
Model	MSW-ARW-01	MSW-ARW-02
Rozměry [šiřka x hloubka x vyška; mm]	40 x 63 x 170 40 x 65 x 355
Hmotnost [kg]	0,55	0,6
Typ pneumaticke prípojky	Samec ¼ EU
Pracovní tlak [bar/Psi]	6,2 / 90	6,3 / 92
Průměrná spotřeba vyduchu [l/min]	128 114
Maximálné rychlost otáčení – bez zatížení [ot./min]	25000
Průměr držák [mm/palce]	Max 6 / ~¼ nebo 3 / ~¹/₈
Maximálné průměr príslušenství [mm]	25	76 (M6) – šezné kotouče 50 – brusné kotouče
Hladina akustického výkonu LwA Nejistota měřeni – K [dB(A)]	100 / - 97 / K=3
Hladina akustického tlaku LpA Nejistota měřeni – K [dB(A)]	89 / - 86 / K=3
Emisné hodnota vibrácí Nejistota měřeni – K [m/s²]	1,56 / K= <2,5 3,0 / K=1,5
Typ oleje	Olej určeny pro pneumaticke náradí – v obvodu pneumatickeho systému

1. Všeobecný popis

UčelemPokynu je pomoc pri bezpečnéma spolehlivém používání. Vyrobek je navržená a vyrobený prísně podle technickychPokynu pomoci nejnovějsích technologiá a komponentú a pri zachovánínejvyších standardů kvality.

PRED ZAHAJENIM PRACE SI DÜKLADNÉ PROSTUDUJTE TYTO POKNY.

Pro zajisteni dlouhodobého a spolehlivého provozu zařizení dbeje na jeho radnou obsluhu a udrzbu podle doporučeni uvedenych v těchto pokynech. Technické udaje a specifikace uvedené v těchtoPokynech k obsslze jsou aktuálné. Vyrobce si vyhrazuje pravo provadět změny souvisejíci se zvyšením kvality. Sohledem na technickýPokrok a omezení hluku je zařizení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisi hluku omezeno na co nejniží šúroven.

Vysvětlení symbolú

CE	Výrobek splné je požadavky príslušných bezpečnostních norem.
	Před použitím seseznamestspokyny.
	Recyklovatelný výrobek.
	UPOZORNÉNÍ! nebo VAROVÁNÍ! nebo NEZAPOMEÑTE! popisujácí danou situaci(věobecná výstraße značka).
	Používejte ochranu sluchu. Expoice hluku může věst ke ztrátě sluchu.
	Používejte ochranné brýle.
	Používejte prachovou masku (ochrana dýchacích cest).
	Používejte ochranné rukavice.
	UPOZORNÉNÍ! Varoványí prěd silnám hlukem!

UPOZORNÉNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k nahledu a v některych detailech se mohou lišit od skutečného vzhledu vyrobku.

OrigináníPokyny tvoří německa verze. Ostatné jazykové verze jsou preklady z německého jazyka.

2. Bezpečné používání

UPOZORNENI! Prostudujte si vsechna varovani tykajici se bezpecnosti a vsechny poukny. Nedodržovani varovani a pouknu muze zpusobit tezké zraneni nebo smrt.

Vyrazy „zařizení” nebo „vyrobek" použité u varováni a vPokynech se týkaj PNEUMATICKÉ MINI STOPKOVED BRUSKY PRÍME SE SADOU NÁSTAVCU.

2.1. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Nepořádek nebo nedostatečné osvětlení můze věst k nefodám a urazům. Pri použivání zařizení predcházejte nebezpečným situacím, pozorujte, co se déje, a chovejte se Rozumné.
b) Nepoužívejte zařizení v potenciálné vybusné atmosféře, například v prítomnosti hořlavych kapalin, plynů nebo prachu. Pri používání zařizení vznikaji jiskry, které mohou zapálit prachu nebo výpary.
c) V pripadé pochybností, zda vyrobek funguje správně, nebo pri zjištěné jeho poskození kontaktujte servis vyrobce.
d) Opravy vyrobku smí provadět vyhradné servis vyrobce. Vyrobek nikdy neopravujte sami!
e) Vstup detem a nepovolanym osobám na pracovište je zakázán. (Nepozornost může zpúsobit ztratu kontroly nad zařizením.)
f) Zařízení používejte pouze v dostatečné větránych prostorech.
g) Pri praci se zařizením vzníká prach a ulomky, proto zajistěte ochranu zdraví pritomných osob.
h) Tlakovou hadici pripojujte a odpojute po uzavreni vzduchového ventilu.

i) Nemiřte tlakovou hadićí na sebe ani na jiné osoby Či zviřata. Vzduch pod tlakem může zpúsobit vázná zraněni.
j) Je zakázáno uzavírat prívod stlačeneho vzduchu ohýbámim nebo lámámim tlakovych hadic.
k) Pravidelné kontrolujte stav nalepek s informacemi tykajícimi se bezpečnosti. Jsou-li nálepy necitelné, vyměnte je.
I) Pokyny k použivani si uložte pro pozdějsi použiti. Pokud má byt zařizení prědáno třetím osobám, predejte současné sím rovněžPokyny k použivání.
m) Casti baleni a drobné montázní privky ukladeje t mimo dosah deti.
n) Zařízení uložte mimo dosah detí a zviřat.
o) Používáte-li toto zařizení spolu s jinými zařizeními, doržujte rovněž ostatné poukyny k používání.

Nezapomente! Pri provozu zařizení zajistěte bezpečnost detí a nepovolan'ych osob.

2.2. Osobné bezpečnost

a) Obluha zařizení v pripadě unavy, nemoci, konzumace alkoholu, omamnych látek nebo léků, které do značné miřy omezují schopnosti pracovníka obsluhujíciho zařizení, je zakážána.
b) Zařizení není určeno k tomu, aby bylo používáno osobami (včetné detí) se sniženými psychickými, smyslovými a mentalními funkcem i nebo osobami bez príslušněch zkušeností a/nebo znalostí, nejsou-li pod dohledem osoby odpovedné za jejich bezpečnost nebo nebyly-li touto osobou poučeny o obsluze zařizení.
c) Zařizení mohou obsluhovat pouze osoby fyzicky způsobilé, schopné zvládnout jeho obsluhu a príslusné poucené, které se seznámily s temito tokyny a byly proškoleny o bezpečnosti a ochraně zdraví pri przyci.
d) Pri používání zařizení dávejte pozor a Žid'te se zdravým Rozumem. Chvile nepozornosti pri prácí může věst k váznému zraněni.
e) Používejte osobní ochranné prostředky vyžadované prí práci se zařizením a uvedeně v bodu 1 vysvětlení symbolů.

Používání vchodněch a atestovaněch osobních ochranněch prostředků snížuje riziko úrazu.

f) Nepreceñujte své moznosti. Po celou dobu prace udržujte rovnováhu. Ta umožnuje lepí kontrolu nad zařizením v neocékávanych situacích.
g) Nenoste volný odev ani šperky. Vlasy, odev a rukavice udržujte v dostatečné vzdálenosti od pohyblivych Časti. Volný odev, šperky nebo dlouhé vlasy mohou byt pohyblivymi Častmi zachyceny a vtaženy.

h) Vzduch pod tlakem muze zpusobit tezka zraneni.
i) Zařizení není hračka. Zabraťe dětem, aby si se zařizením hrály.
j) Pri praci zaireneni vznikaji vibrate -Pokud pocitite bolest, tuhnuti ci ztratu citu v rukou, ihned preruste praci a kontaktujte nadrizeného nebo lékaré.

2.3. Bezpečné používání zařizení

a) Zařizení nepřtežujte. Používejte náradí určené k danému učelu. Správně vybrané zařizení vykoná práci, pro kterou bylo navrženo, lépe a bezpečnéji.
b) Než pristoupíte k serízení, výměné príslušenství, a také po skončeni práce se zařizením odpojte tlakovou hadici. Toto preventivné opatřeni snižuje riziko urazu.
c) Nepouživané zařizení uložte mimo dosah dětí a osob neznajćích zařizení nebo tyto pokyny k obsluze. Zařizení jsou nebezpečné v rukou nezkušenych uživotelů.
d) Zařizení udržujte v dobrem technickém stavu. Před každou prací zkontrolujte, zda zařizení není poskozeno nebo nejsou poskozeny jeho pohyblíve Časti (praskliny Časti nebo veškeré jiné podminky, které mohou mit vliv na bezpečnéchod zařizení). V prípadě poskození prědejte zařizení do opravy jestě prěd jeho použitím.
e) Zařízení chrante prěd detmi.
f) Opravu a udrzbu zařizení musi provadět kvalifikovani pracovníci pomoci vyhradné originálnéch nahradních dílů. Bude tak zajišťENO bezpečné používání.
g) Aby byla zajistena provozní integrita jegnotky tak, jak byla navržena, neodstrañujte kryty instalované vyrobcem ani šrouby.
h) Pri preprave a prenašeni zařizení z mista jeho uloženi na misto použitídbejte zásad bezpečnosti a ochrany zdraví pri ručnich prepravnich pracích platnéch v zemi, v niz jsou zařizení používána.
i) Zabrahte situacim, kdy se zařizení pri práci zastaví vlivem velkého zatízení. Mûze to zpúsobit prehrátí současti pohonu a v dusledku toho poškození zařizení.
j) Zařizení pravidelně Čistěte, aby nedoslo k trvalému usazování nečistot.
k) Uvedená hodnota emise vibraci je urcena standardními méricími metodami. Hodnota emise vibraci se mûze měnit podle použivání zařizení vjinych okolních podmínckách.
I) Do zařizení privádejte pouze vzduch, je zakáźano používat jiné plyny.
m) V mistech s vysokym rizikem mechanického poskození používejte s prípojkou stlačeného vzduchu armované hadice.
n) Před každým použitím zkontrolujte, zda je nástavec v zařizení správně namontován, zda je hadice správně upevně na zda není poškozená.

o) Vzduch privedeny do zařizení musí být suchý a Čistý a nesmí obsahovat necistoty. Něcistoty mohou ucpat prívod a způsobit poškození zařizení a jeho Častí.
p) Zařízení nepřěnašejte ani nezavěšujte za tlakovou hadici.
q) Nedotykejte se pohyblovych casti ani prislusenstv, paklize zaizeni nebylo odpojeno od privodu stlaceneho vzduchu.
r) Zjistite-li unik ze zařizení nebo hadic, okamžitě odpojte prívod vzduchu a poruchu odstraťe.
s) Neprekracujte doporučeny privodni tlak, mohlo by to poskodit zařizení.
t) Nezakrývejte prívod a vývod vzduchu.
u) Zařizení není hračka. Čistěné a udržbu nesměji provádet déti bez dozoru dospělé osoby.
v) Je zakázáno zasahovat do konstrukce zařizení a provadět změny jeho parametrů nebo konstrukce.
w) Zařizení nepoužívejte ani neukládejte v blízkosti zdrojů ohné a tepla.
x) Zaǐzení nepřežujte.
y) Je zakázáno prekračovat maximálné povolenou hodnotu pracovního tlaku zařízení!
z) Nezakryvejte vetraci otvory zaizeni!
aa) Zarizeni nenamacejte.
bb) Je zakázano používat príslušenství, jehož povolená maximálné rychlost otáčeni je nižsí než maximálné rychlost otáčeni vřetena zařizení!
cc) Zaǐzení při prenašeni nedržte za tlakovou hadici.
dd) Zařizení a jeho príslušenství prípojute k pneumatickému privodu a odpojute od nej pri zavreném vžduchovém ventilu.

UPOZORNÉNÍ! Přestože zařizení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použitá dalsích bezpečnostních prvků chránicích uživatele, existujé i nadále malé riziko urazu āc zraněné pri práci se zařizením. Doporučujeme, abyste pri používání s vyrobkem nakládalì opatrně a Rozumné.

3. Zásady používání

Sada pro univerzální použití, mj. pro:

MSW-MADG-01 - broušeni, odjehlovani, Čišěnéci lestěné tvrdych i mekkých materialú.

UPOZORNÉNÍ: zařizení není určeno pro práci s šreznými kotouči, frézami, bity ār vrtáky! Stejně tak je zakázano používat jakékoli adaptéry ānástavce pro změnu původního určeni zařizení.

MSW-MADG-02 - brouseni, odjehlovani, cisteni, rezani ci lesteni tvrdych i mekkych materialu.

UPOZORNENI: zařizení není určeno pro práci s frézami, bity āvrtáky! Stejně tak je zakázano používat jakékoli adaptéry ānastavce pro změnu původního určeni zařizení.

Odpovednost za veškeré škody zpúsobene v dusledku použivání, které je v rozporu s určením zařizení, nese uživotel.

3.1. Popis zařizení

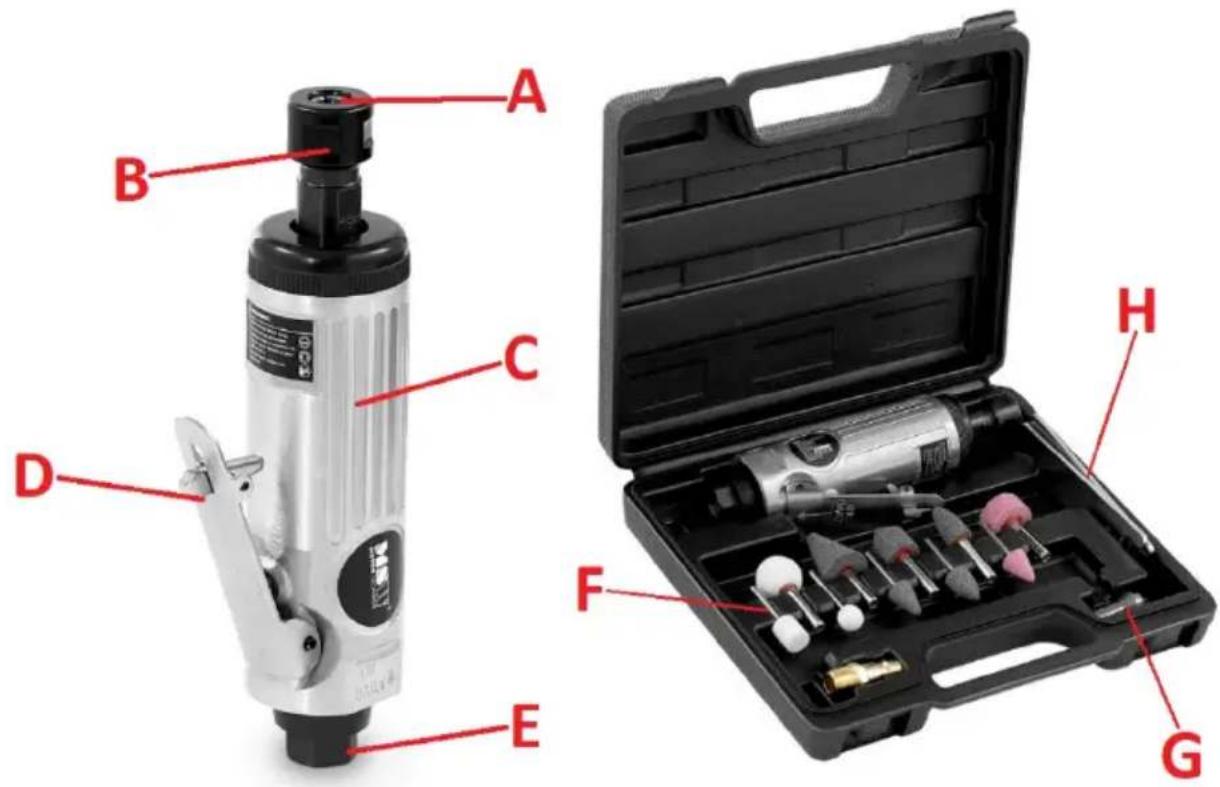

MSW-ARW-01

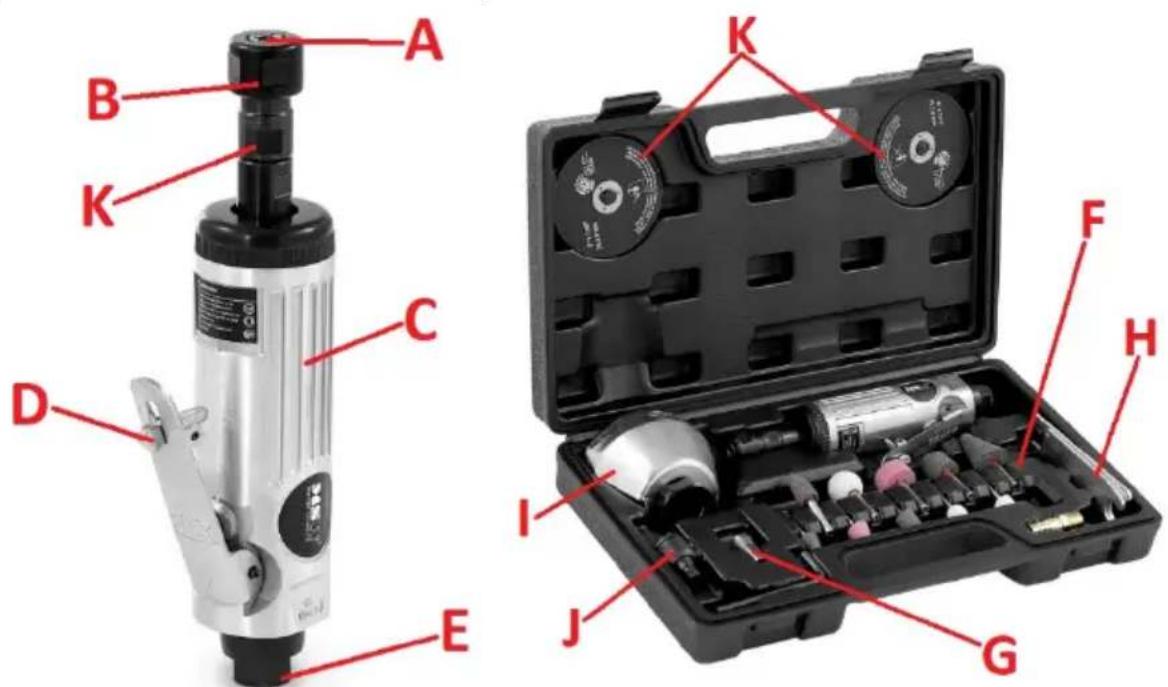

MSW-ARW-02

A. Montázní nástavec pro príslušenství
B. Upevnovací matice
C. Držák
D. Spouš
E. Vstup prívodu vzduchu (přípojka)
F. Brusné nástayce
G. Doplinskový montážní nástavec (jiná velikost)
H. Pár klicu k obslze upevnovacich matic
I. Kryt na rezny kotouc supevnovací maticí
J. Adapté pro Čezné kotouče
K. Adapter pro nastavce prislusenství

3.2. Príprava k provozu

UMISTENI ZARIZENI

Teplota prostředí nesmí prekračovat 45 °C a relativní vlhkest by neměla prekračovat 85%. Zařizení používejte pouze v dobre větranych mistech. Nezakrávejte vystup vzduchu ze zařizení. Zařizení používejte v dostatečné vzdálenosti od horkych ploch. Zařizení vždy používejte mimo dosah děti a osob se sníženými psychickými, smyslovými a duševními funkcem. Misto práce se zařizením by mélo zajistovat okamžitý pristup k uzaviracímu ventilu privodu stlăceného vzduchu. Nezapomeće, ze tlak vzduchu privaděného do zařizení nesmí prekračovat doporučeny rozsah a samotné vzduch by měl BYT Očištěné, zbavený vlhka a obsahovat mazivo.

MONTAZARIZENI

Před prvním použitím prišroubujte na spodní Čast držák užrizení priložený samci pneumatický nástavec, který umožné prípojení zařizení koustave stlačeneho vzduchu. V pripadě potřeby mžete použít jinou velikost nástavce (není současti sady). Závit nástavce by měl být dobre utěsněné, např. pomoci teflonové pásky. Zařizení prípojujte / odpojujte od pneumatické poustavy pouze pri zavřeném prívodu vzduchu!

3.3. Práce se zařizením

Po pripojeni zaireneni k soustavé stlaceného vzduchu (musí byt vybavena tzv. obvodem prípravy vzduchu, tedy jeho očistěné, odvlhčeni a mazání) nejprve zkontrolujte, zda utahovák funguje správně bez zatízení. Poté, v závislosti na typu provaděné práce, pripevně na montážné nástavec vybrané príslušenství – pomoci priloženych klicú silné upevněte príslušenství k nástavci, tj. dobre utáhněte matice. U MSW-ARW-02, pokud je nutné použít rezný kotouč, vyměnte adapterć tak, ze demontujete upevnovaci matici i s nástavcem. Před použitím reznych kotoučů je nezbytné namontovat napřed kryt kotouče. Kotouče dūkladné príšroubujte k adaptéru pomoci priloženého šroubu s valcovou hlavou a vnitříním šestihranem – použijte k tomu klicí, který je současti sady.

DULEZITE: minimálni prípustná délka montážního Čepu príslušenství musí Činit 10 mm. Pri montáži príslušenství v zařizení vždy zasuţe Čep co možná nejhlověji do montážního nástavce.

Pred použitím vyzkousejte ve vzduchu, jak zařizení funguje s namontovaným príslušenstvím, zda neviznikaji nežádouci vibrate a házení -Pokud se to déje, dané príslušenství nepoužívejte a vyměnte je za nové.

DULEZITE: nepouzivejte zaizeni s poskozenym prislusenstvim - zakrivenym, nalomenym ci zlomenym. Ohrozije to bezpecnost operadora a také zkracuje zivotnost samotného zaizeni.

Pri praci:

Vzhledem k pusobeni sily je tbreba zařizeni držet pevné v rukou, avsak v bezpečné vzdálenosti od pohyblíveho nástavce Č prišlušenstv! Pri práci se zařizením je duležitý nejen pevný ochop, ale také stabilní poloha operatóra.
- Pri zpracovani materialu nevytvarejte priliš silny tlak na zařizení/príslušenství, protoze to můze věst k opotřebení ā poškození vretena.
Vymenu prislustenstv provadejte pouze a vyhradne v klidovem stavu zaizeni, nikdy za jeho chodu!
- Používejte pouze príslušenstvi, které je adekvátné pro práci s tímtó zařizením.

3.4. Čistění a udrzba

a) Před každým Čištením, serizováním, výměnou vybavení a rovněž není-li zařizení používáno, odpojte privod tlakového vzduchu a nechte zařizení zcela vychladnout.
b) Na Čistěné ploch zařizení používejte vyhradné pripravky neobsahujíci leptavé látky, napr. technický benzín.
c) Zařizení uchovávejte na suchém a chladném mistě chráněném prěd vlhkostí a prímým slunečním zářením.
d) Na zařizení nestříkejte vodu ani ho nevkládejte do vody.
e) Davejte pozor, aby vetracimi otvory, které se nacházeji na krytu, nepronikla voda.
f) Větrácí otvory Čistěte štětečkem a stlačeným vzduchem.
g) Zařizení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poskození - v pripe, ze se ucpe vzduchová poustava zařizení, proplachnéte ji směsi cistěného petroleje s trochou oleje urceného pro pneumaticka zařizení. Zbytek teto směsi se uvolníz vystupu vzduchu ve spodní Časti držák uvlivem stlačného vzduchu, proto po proplachnutí vložte pod vystup vzduchu hadrýk nebo papírovou utěrku a spusté zařizení na chvilku bez zařazení.
h) K cisteni pouzivejte mekky hadrik.
i) K Čistěné nepoužívejte ostré a/nebo kovové prědměty (např. drátěné kartáčné nebo kovové pomůcky), které mohou poskodit povrch materialu, z nehož je zařízení vyrobeno.
j) K mazání a konzervaci zařizení uvnitř použijte olej určený pro pneumatická zařizení – u systému automatickeho mazání a pravidelně otvorem pro mazání. Pokud zařizení není vybaveno systémem mazání, je třeba ho namazat prěd kázám použitím pridáním trochy oleje otvorem vžduchové prípojky (před pripojením k pneumaticke soustavě), pamatujte pritom na to, ze na zaćátku práce se prěbytek oleje uvolné z vystupních otvorů. Pravidelně je třeba mazat také pohyblíve díly vně krytu.

LIKVIDACE OPOTRBOVANYCH ZARIZENI.

Po skončeniživotnosti toto zařizení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrickych a elektronickích zařizení. Informuje o tom symbol umistěné na vyrobku, vPokynech k obsslupe nebo na obalu. Plasty použité v zařizení jsou vchodné pro opakované použítí v souladu s jejich označením. Díky opakovanému použítí, vyuzitímaterialú nebo jiným formám vyuzívání opotřebovaných zařizení prispívátek ochraně našehoživotniho prostředí.

Informace o príslušném sběrném dvoře pro likvidaci opotřubenych zařizení Vám poskytne organ mistríní samosprávy.

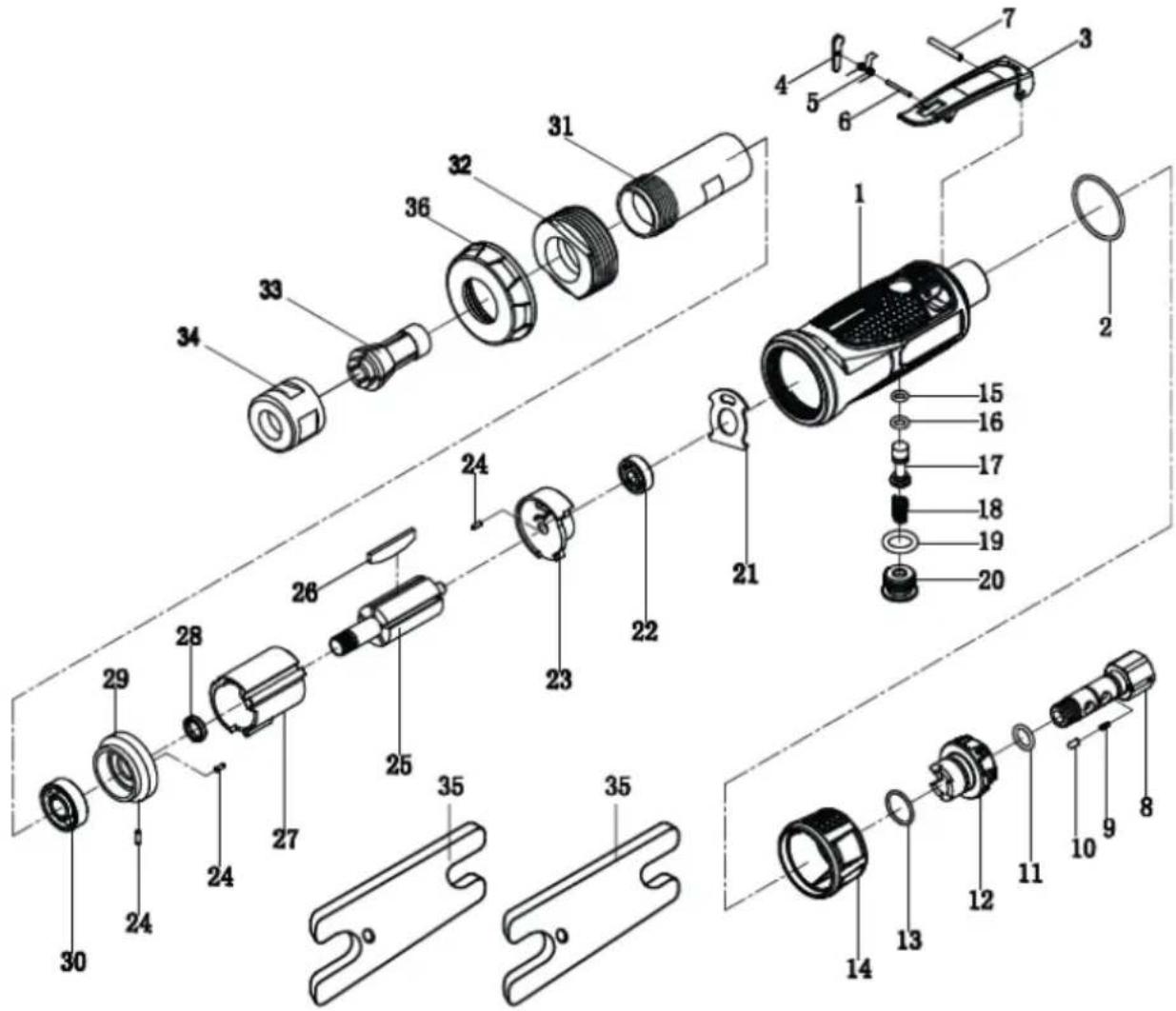

Vykres sestavy:

Čísló	Popis	Počet
1	Kryt	1
2	Těsnici kroužek ø33,6 x ø30 x ø1,8	1
3	Spoušć	1
4	Páka spoušć	1
5	Pružina spoušć	1
6	Čep spoušć ø2 x 18	1
7	Čep spoušć ø3 x 22	1
8	Vstrupné pouzdro	1
9	Pružina západky	1
10	Čep západky	1
11	Těsnici kroužek ø17 x ø14 x ø1,5	1
12	Regulátor vzduchu	1
13	Těsnici kroužek ø13 x ø9,4 x ø1,8	1
14	Tlumič	1
15	Těsnici kroužek ventilu ø8 x ø4,8 x ø1,6	1
16	Těsník kroužek 09,6 x 05,6 x 02	1
17	Ventil klapky	1
18	Pružina ventilu	1
19	Těsník kroužek 018 x 018 x 03	1
20	Zátka	1
21	Zadné těsněné	1
22	Zadné ložisko 626ZZ	1
23	Zadné deska	1
24	Pružný kolík 02 x 6	3
25	Rotor	1
26	Lopatka	4
27	Válec	1
28	Manžeta rotoru	1
29	Předné deska	1
30	Předné ložisko 6000ZZ	1
31	Držák upínací kleštiny	1
32	Pojistné matice	1
33	Montážné nástavec	1
34	Montážné klič	2
35	Předné záslepka	1

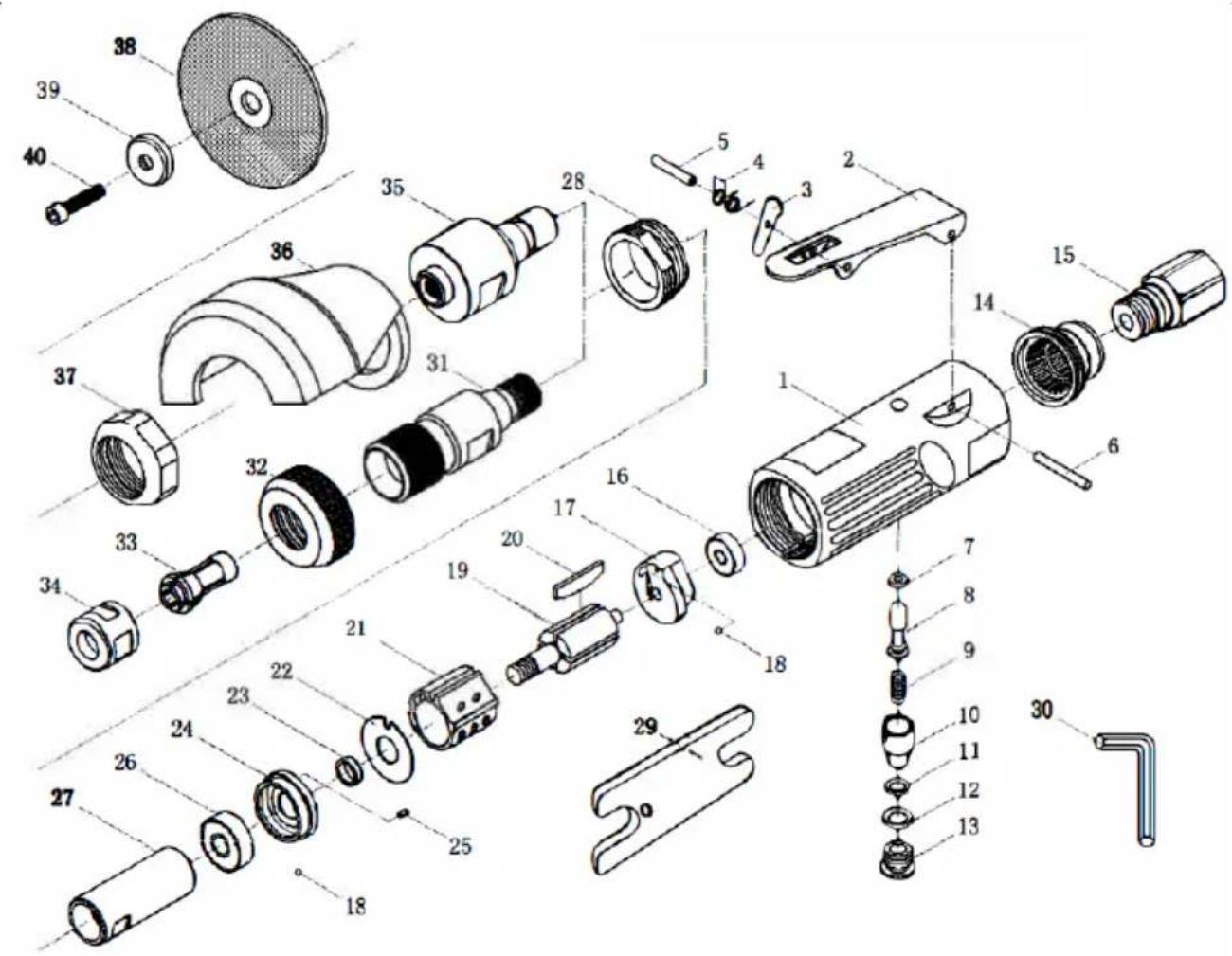

MSW-ARW-02

Číslo	Popis	Počet
1	Kryt	1
2	Spoušć	1
3	Páčka	1
4	Pružina	1
5	Čep	1
6	Čep	1
7	Těsnici kroužek	1
8	Vzduchový ventil	1
9	Pružina	1
10	Regulátor vzduchu	1
11	Těsnici kroužek	1
12	Těsnici kroužek	1
13	Záslepka vstupného ventilu	1
14	Krytka výfuku	1
15	Vzduchový vstup	1
16	Ložisko	1
17	Zadní deska	1
18	Ocelová kulička	2
19	Rotor	1
20	Lopatka rotoru	4
21	Válec	1
22	Podložka	1
23	Pouzdro rotoru	1
24	Předné deska	1
25	Čep	1
26	Ložisko	1
27	Vřeteno	1
28	Aretačné matice	1
29	Plochý klič	2
30	Inbusový klič	1
31	Adaptér na príslušenství	1
32	Matice krytu	1
33	Montážné nástavec (rúzné velikosti)	2
34	Upevnovací matice montážného nástavce pro príslušenství	1
35	Vřeteno	1
36	Kryt kotouče	1
37	Upevnovací matice krytu kotouče	1
38	Rezný kotouč	2
39	Montážné podložka kotouče	1
40	Montážné šroub kotouče	1
