MANUALE UTENTE MADG-02 MSW

Descrizione del parametro	Valore del parametro
Nome del prodotto	SMERIGLIATRICE DRITTACON SET DI PUNTE
Modello	MSW-ARW-01	MSW-ARW-02
Dimensioni [Larghezza x Profondità x Altezza; mm]	40 x 63 x 170 40 x 65 x 355
Peso [kg]	0,55	0,6
Tipo di collegamento pneumatico	EU ¼ Maschio
Pressione di esercizio [bar/Psi]	6,2 / 90 6,3 / 92
Consumo d'aria medio [l/min]	128 114
Velocità massima di rotazione -enza carico [rpm]	25000
Diametro dell'impugnatura [mm/pollici]	Max 6 / ~¼ o 3 / ~½/8
Diametro massimo dell'accessorio [mm]	25	76 (M6) - dischi da taglio 50 - dischi di macinazione
Livello di potenza sonora LwA Incertezza di misura - K [dB(A)]	100 / - 97 / K=3
Livello di pressione sonora LpA Incertezza di misura - K [dB(A)]	89 / - 86 / K=3
Valore di emissione delle vibrazioni Incertezza di misura - K [m/s2]	1,56 / K= <2,5 3,0 / K=1,5
Tipo di olio	Olio dedicatoagli utensili pneumatici - nel circuito delsystema pneumatico

1. Descrizione generale

Il manuale ha lo scopo di aiutare nell'uso sicuro e fidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la Tecnologia e i componenti più recenti e mantenendo i più alto standard di qualità.

PRIMA DI PROCEDURE AL LAVORO BISOGNA ACCURATAMENTE LEGGERE E COMPRENDERE QUESTO MANUALE.

Per garantire un funzionamento duratto e fidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendoiconto del progresso technologico e della possibilità di ridurre il rumore, l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

Spiegazione dei symboli

CE	Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.
	Prima dell'uso bisogna prendere visione del manuale.
	Prodotto riciclabile.
	ATTENZIONE! o AVVERTENZA! o RICORDA! che descrivono una data situazione (segnale generico di pericolo)
	Indossare i dispositivi di protezione dell'udito. L'esposizione al rumore più causare la perdita dell'udito.
	Indossare gli occhiali protettivi.
	Utilizzare la maschera antipolvere (protezione delle vie respiratoriè).
	Indossare guanti protettivi.

ATTENZIONE! Avvertenza contro il rumore forte!

ATTENZIONE! Elementi che virano!

ATTENZIONE! Le illustrazioni in quello manuale sono solo a scopo illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

Il manuale originale è la versione tedesca. Le autres versioni linguistiche sono delle traduzioni dal tedesco.

2. Sicurezza di utilizzo

Attenzione! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni.

La mancata osservazione delle avventenze e delle istruzioni cui causare danni fisici o morte.

Il termine "apparecchio" o "prodotto" nelle avventenze e nella descrizione delle istruzioni si riferisce alla SMERIGLIATRICE DRITTACON SET DI PUNTE.

2.1. Sicurezza nei luoghi di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti,fare attenzione a quello che si fa e usare il buon senso utilizzato l'apparecchio.
b) Non utilizzato l'apparecchio in un'area esplosiva, per esempio in presenza di liquidi, gas o polveri infiammabili. L'apparecchio produce scintille che possono incendiare polvere o vapori.
c) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.
d) Il prodotto può essere riparato esclusivamente dal servizio di assistenza del produttore. Non eseguire le riparazioni da soli!
e) Non sono ammessi bambini o persone non autorizzate nell'area di lavoro. (Le disturazioni possono causare la perdita di controllo sull'apparecchio)

f) Utilizzare l'apparecchio in un'area ben ventilata.
g) Durante il funzionamento dell'apparecchio si producono polvere e schegge, proteggere gli astanti dai loro effetti nocivi.
h) Il collegamento e lo scollegamento della linea di pressione devono essere fatti con la valvola dell'aria chiusa.
i) Non suntare la linea di pressione verso se stessi o verso altre personne o animali. L'aria compressa può causare gravi lesioni.
j) Non interrompere l'alimentazione di aria compressa schiacciando o piedando i tubi di pressione.
k) Controllare regolarmente lo stato degli adesivi con le informazioni di sicurezza. In caso di adesivi non leggibili, procedere alla sostituzione.
I) Conservare il manuale d'uso per utilizzo futuro. Se l'apparecchio deve esseretrasferito a terzi,anche il manuale d'uso deve essere consecnato insiemeall'apparecchio.
m) Tenere le parti dell'imballaggio e le piccole parti di assemblaggio fuori alla portata dei bambini.
n) Tenere l'apparecchio lontano alla portata dei bambini e degli animali.
o) Quando si utilizes甚么"This is the apparetcchio insieme ad altri apparecchi, è necessario seguire ancche le altre istruzioni per l'uso.

Ricorda! i bambini e gli altri astanti devono essere protetti durante l'utilizzo dell'apparecchio.

2.2. Sicurezza personale

a) Non utilizzato l'apparecchio quando si è stanchi, malati o tutto l'influenza di alcol, droghe o farmaci che limitano sostzialmente la capacité di utilizzato l'apparecchio.
b) L'apparecchio non è destinato ad essere utilizzato da persona (compresi i bambini) con funzioni mentali, sensoriali o intellettuali ridotte o con mancanza di esperienza e/o conoscenza, a meno che non siano sorvegliati da una persona responsable della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare la macchina.
c) L'apparecchio può essere azionato da persona fisicamente idonee, capaci di farlo funzionare e adeguatamente addestrate, che abbiano fatto queste istruzioni e siano state istruite in materia di sicurezza e salute sul lavoro.
d) Bisogna prestare attenzione, usare il buon senso durante il funzionamento dell'apparecchio. Un attimo di disattenzione può portare a gravi lesioni del corpo.

e) Usare i dispositivi di protezione individuale necessari quando si lavora con l'apparecchio, come specificato nella sezione 1 della spiegazione dei symboli. L'uso di dispositivi di protezione individuale appropriati e approvati riduce il rischio di lesioni.
f) Non sopravvalutate le proprie capacità. Mantenere l'equilibrio del corso e il bilanciamento in agli giorni durante il lavoro. Questo permette un migliorare controlo dell'apparecchio in situazioni impreviste.
g) Non indossare abiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi posso rimanere impigliati nelle parti in movimento.
h) L'aria compressa più causare gravi lesioni.
i) L'apparecchio non è un giocattolo. I bambini non devono gliacare con l'apparecchio.
j) Il dispositivo produce vibrazioni durante il funzionamento - se si avverte dolore, intorpidimento o perdita di sensibilità nella mano, interrompere immediatamente il lavoro e contattare il proprio supervisore o medico.

2.3. Utilizzo sicuro dell'apparecchio

a) Non sovraccaricare l'apparecchio. Utilizzato strumenti adatti all'applicazione. Un apparecchio selezionato correttamente farà un lavoro miglior e più sicuro per il quale è stato progettato.
b) Scollegare il tubo d'aria compressa prima di effettuare regolazioni, sostuire accessori eanche dopo aver lavorato con l'apparecchio. Questa misura preventiva riduce il rischio di incidenti.
c) Tenere l'apparecchio inutilizzata fuori alla portata dei bambini e di chiunque non abbia familiarità con l'apparecchio o con quello manuale. Le apparecchiature elettriche sono pericolose nelle mani di utilizzatori inesperti.
d) Mantenere l'apparecchio in uno stato tecnico buono. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsi as另一 tra condizione che possa influenzare il funzionamento sicuro dell'apparecchio). In caso di danno, far riparare l'apparecchio prima dell'uso.
e) Conservare l'apparecchio fuori della portata dei bambini.
f) La riparazione e la manutenzione delle apparecchiature dovrebbe essere effettuate da personale qualificato utilizzato esclusivamente parti di ricambio originali. Questo garantirà un utilizzo sicuro.
g) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le copertura installate in fabbrica o allentare le viti.
h) Durante il trasporto e lo spostamento dell'apparecchio dal luogo di stoccaggio a quello di utilizzo, si deve tener conta delle norme di sicurezza e di salute per

la movimentazione manuale in vigore nel paese in cui l'apparecchio viene utilizzato.
i) Evitare situazioni in cui l'apparecchio si ferma sotto un carico pesante durante il funzionamento. Questo può causare il surriscaldamento dei componenti dell'unità e di conseguenza danneggiare l'unità.
j) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
k) Il valore di emissione delle vibrazioni specificato è misurato con metodi di misurazione standard. Il valore di emissione delle vibrazioni può essere quando l'apparecchio viene utilizzato in altre condizioni ambientali.
I) Utilizzare l'aria per alimentare il disposativo, è vietato utilizzato altri gas.
m) Usare tubi rinforzati per il collegamento dell'aria compressa in aree con un alto rischio di danni meccanici.
n) Prima di anni utilizzato, assicurarsi che l'ugello sia montato correttamente nell'apparecchio e che il tubo sia ben fissato e non danneggiato.
o) L'aria fornita all'apparecchio deve essere deumidificata, pulita e ricerca impurità. La sporcizia può intasare le linee e causare danni all'apparecchio e ai loro componenti.
p) Non trasportare o appendere l'apparecchio per il tubo a pressione.
q) Non toccare le parti in movimento o gli accessori se il dispositivo non è stato scollegato dall'alimentazione dell'aria compressa.
r) Se si notationa una perdita dall'unità o dai tubi, bisogna scollegare immediatamente l'alimentazione dell'aria compressa ed eliminare il guasto.
s) Non superare la pressione di alimentazione raccomandata, poiché ciò potrebbe danneggiare l'unità.
t) L'entrata e l'uscita dell'aria non devono essere ostruite.
u) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla sorvegianza.
v) É vietato manomettere il design dell'apparecchio per modificarne i parametri o la costruzione.
w) Tenere l'apparecchio lontano dalle fonti di fuoco o dal calore.
x) Non sovraccaricare l'apparecchio.
y) La pressione di esercizio massima consentita dell'apparecchio non deve essere superata!
z) Non coprire i fori di ventilazione dell'apparecchio.
aa) Non permettere che l'apparecchio si bagni.
bb) Non utilizzato accessori con una velocità massima ammessa inferiore alla velocità massima del mandrino del dispositivo!
cc) Non trasportare il dispositivo per il tubo a pressione.
dd) Collegare e scollegare il dispositivo e l'alimentazione pneumatica e i loro accessori con la valvola dell'aria chiusa.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sua dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o leSIONe durante l'utilizzo dell'apparecchiatura. Si consiglia di Maintainere la cautela e il buon senso durante l'utilizzo.

3. Principi di utilizzo

Set multiuso per, tra le altre cose:

MSW-MADG-01 - rettifica, sbavatura, pulizia o lucidatura di materiali durie e morbidi.

ATTENZIONE: il disposativo non è adatto all'uso con dischi da taglio, FRESE, punte o trapani! Inoltre, nessun adattatore o estensione più essere usato per cancellare lo scopo originale del disposativo.

MSW-MADG-02 - rettifica, sbavatura, pulizia, taglio o lucidatura di materiali duri e morbidi.

ATTENZIONE: il dispositivo non è adatto all'uso con fresatrici, punte o trapani! Inoltre, nessun adattatore o estensione più essere usato perambiare lo scopo originale del dispositivo.

L'utente è responsable di qualsiasi danno derivante da un uso improperio.

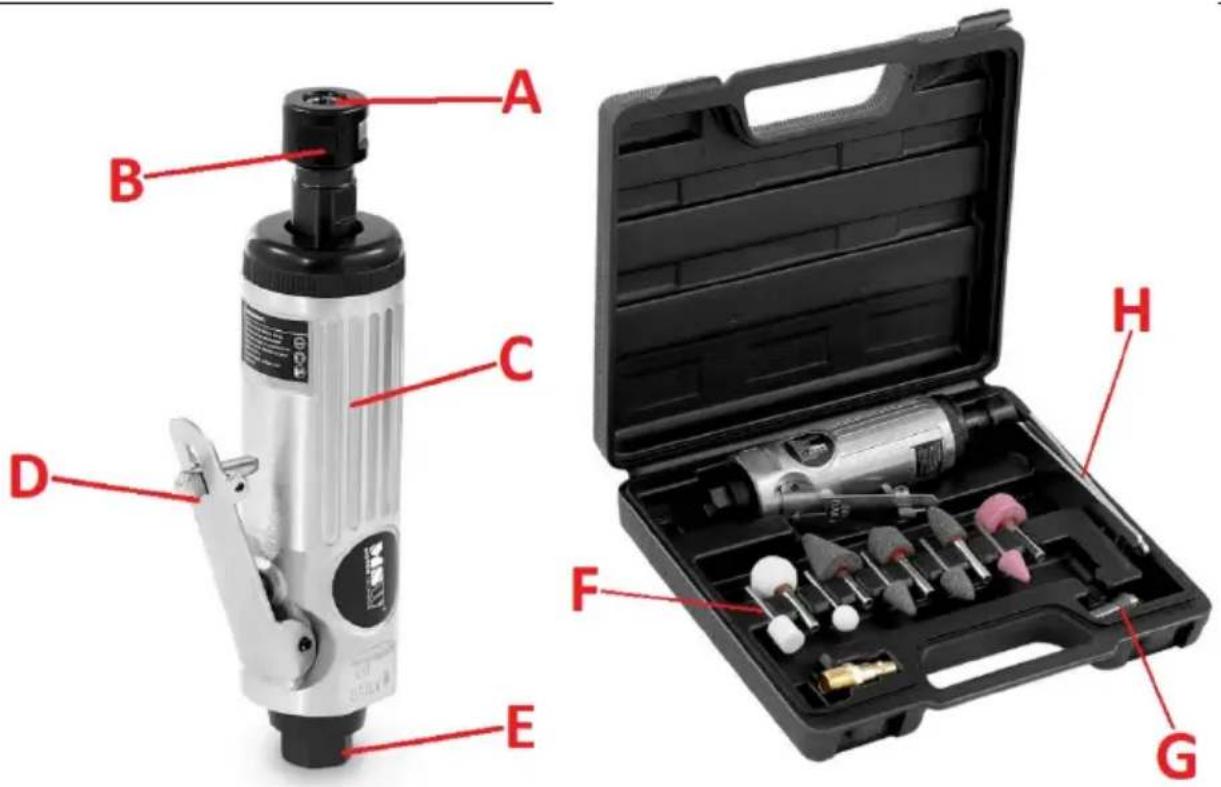

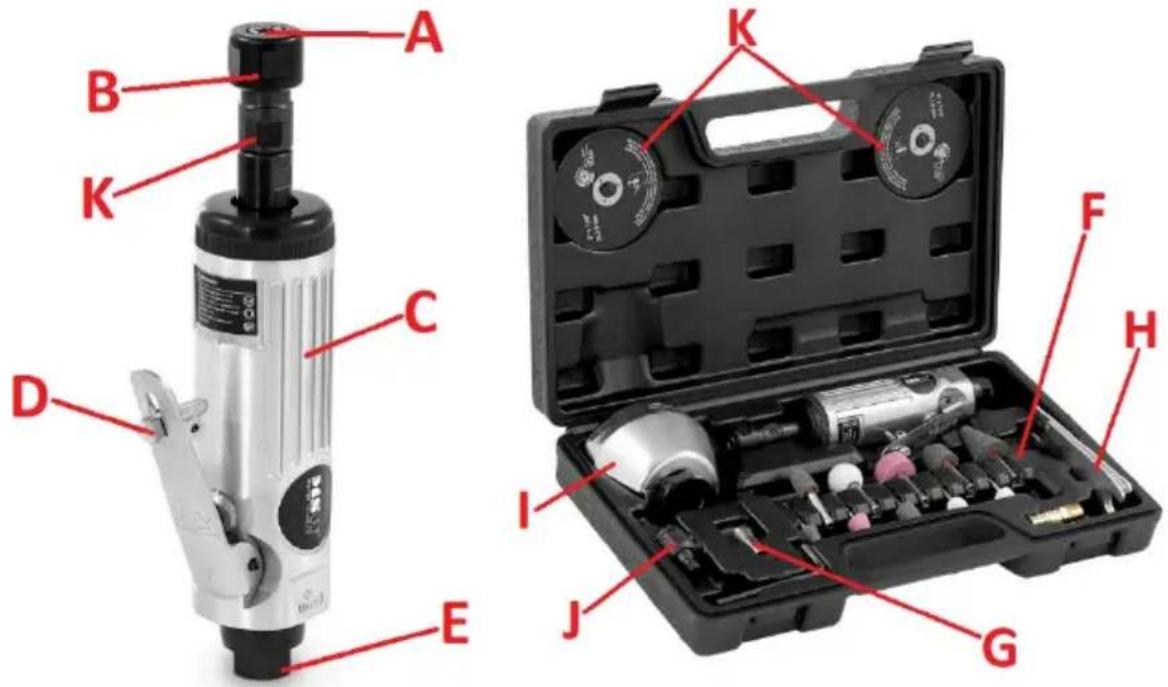

3.1. Descrizione del disposativo

MSW-ARW-01

MSW-ARW-02

A. Foro di montaggio per l'accessorio
B. Dado di fissaggio
C. Maniglia
D. Scarico
E. Ingresso dell'aria di alimentazione (attacco)
F. Mole
G. Perno di montaggio supplementare (dimensioni diverse)

H. Coppia di chiavi per azionare i dadi di serraggio
I. Protezione del disco da taglio con dato di serraggio
J. Adattatore per dischi da taglio
K. Adattatore per punte accessory

3.2. Predisposizione al lavoro

La temperature ambiente non deve superare i 45^ e l'umidità relativa non deve superare I'85%. Utilizzato l'apparecchio solo in aree ben ventilate. Non ostruire l'uscita dell'aria dell'apparecchio. Tenere l'apparecchio lontano da qualsiasi superficie calda. Tenere sempre l'apparecchio fuori alla portata dei bambini e delle persona con funzioni mentali, sensoriali o intellettuali ridotte. Ilippo di lavoro deve fornire un accesso immediato alla valvola di chiusura dell'aria compressa. Bisogna fare attenzione che la pressione dell'aria di alimentazione del dispositivo non superi la gamma raccomandata, e I'aria stessa deve essere pulita, deumidificata e lubrificata.

MONTAGGIO DELL'APPARECCHIO

Prima del primo utilizzato, avvitare il connettore pneumatico maschio in dotazione sul lato inferiore dell'impugnatura del dispositivo in modo che il dispositivo possa essere collegato a unsystema di aria compressa. Un connettore di dimensioni diverse cui essere uscendo. Le connettore dei sistemi elettrici è uscendo per esempio con del nastro di Teflon. Collegare/scollegare l'apparecchio al/dal systema pneumatico solo con l'alimentazione dell'aria chiusa!

3.3. Lavoro con l'apparecchio

Dopo aver collegato l'apparecchio alsystema di aria compressa (necessariamente dotato di un cosiddetto systemadi preparazione dell'aria,cioe di purificazione, disidratazione e lubrificazione),controllare prima il corretto funzionamento del dispositivo sansa carico. Poi, a seconda del lavoro da eseguire, fissare I'accessorio appropriato nel mandrino a pinza -utilizzando le chiavi in dotazione, fissare saldamente I'accessorio nel mandrino,cioe stringere bene i dadi.Sul MSW-ARW-02 ,se è necessario usare un disco da taglio,cambiare I'adattatore togliendo il dato di fissaggio insieme alla punta.E essenziale montare una protezione del disco prima di usare i dischi da taglio. Stringere i dischi con attenzione all'adattatore using la vite a testa cilindrica con esagono - usare la chiave in dotazione per questo.

IMPORTANT: la lunghezza minima consentita del perno di fissaggio dell'accessorio deve essere di 10~mm . Quando si fissa l'accessorio al disposativo, inseire sempre il perno il più possibile nel foro di montaggio.

Prima dell'uso, testare le prestazioni del dispositivo in aria con l'accessorio in posizione per assicurarsi che non vibri o sbatta - se questo accade, non utilizzato l'accessorio e sostituirlo con uno nuovo.

IMPORTANT: non utilizzato il dispositivo con un accessorio danneggiato - storto, scheggioso o rotto. Questo compromette la sicurezza dell'operaatore e accorcia la vita del dispositivo stesso.

Durante il funzionamento:

• A causa delle forze in gioco, tenere il disposativo saldamente in mano, malontano alla punta mobile o dall'accessorio! Quando si lavora con il disposativo, per l'operaatore è importante non solo avere una presa salute, maanche una posizione stabile.
• Non esercitare troppa pressione sul dispositorio/accessorio durante la lavorazione del materiale, in quanto ciò potrebbe portare all'usura o al danneggiamento del mandrino.
• Cambiare l'accessorio solo quando il dispositorio è a riposo, mai durante il funzionamento!
• Usare solo accessori adatti all'uso con questo disposativo.

3.4. Pulizia e manutenzione

a) Prima di agli pulizia, regolazione o sostuzione di accessori, eanche quando il dispositivo non è in uso, bisogna sccollegare l'alimentazione di aria compressa e raffreddare completamente il dispositivo.
b) Usare solo agenti non corrosivi, ad esempio benzina da estrazione, per la pulizia delle superfici.
c) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e alla luce solare diretta.
d) É vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
e) Assicuratevi che non entri acqua attaverso le aperture di ventilazione dell'alloggiamento.
f) Pulire le aperture di ventilazione con una spazzola e aria compressa.
g) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sua in buone condizioni di funzionamento e che non si siano verificati danni - se il systema dell'aria del dispositivo è intasato, sciacquarlo con una miscela di paraffina purificata e un po' di olio per dispositivi pneumatici. Il residuo di但这a miscela sare espulsoattraverso l'uscita dell'aria nella parte inferiore dell'impugnatura con aria compressa, quando dopo il risciacquo, mettere un panno o un tovagliolo di carta li e far funzionare il dispositivo brevamente alla sanza carico.
h) Pulire con un panno non abrasivo.

i) Non utilizzato oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) per la pulizia, poiché potrebbero danneggiare la superficie del materiale dell'apparecchio.
j) Per la lubrificazione e la manutenzione del dispositivo dall'interno, utilizzare olio destinato a dispositivi pneumatici - nel systema di autolubrificazione e periodicamente attraverso il foro di lubrificazione. In assenza di unsystema di lubrificazione, il dispositivo devese essere lubrificato prima di agliutilizzo aggiungendo un po'di olioattraverso il foro di collegamento dell'aria (prima di collegarsi alsystema pneumatico), tenendo presente che all'inizio del funzionamento l'olio inccesso sare espulsoattraverso i fornidi uscita. Eanche una buona idea lubricare regolarmente le parti mobili all'esterno dell'alloggiamento.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, quello prodotto non deve essere smaltito con i normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Ne informa il significolo, collocato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Potete dare un contributo importante alla protezione del nostro ambiente riutilizzato materiali e altri modi di utilizzato l'apparecchiatura usata. L'amministrazione locale sare in grado di fornire informazioni sul punto di smaltimento appropriato.

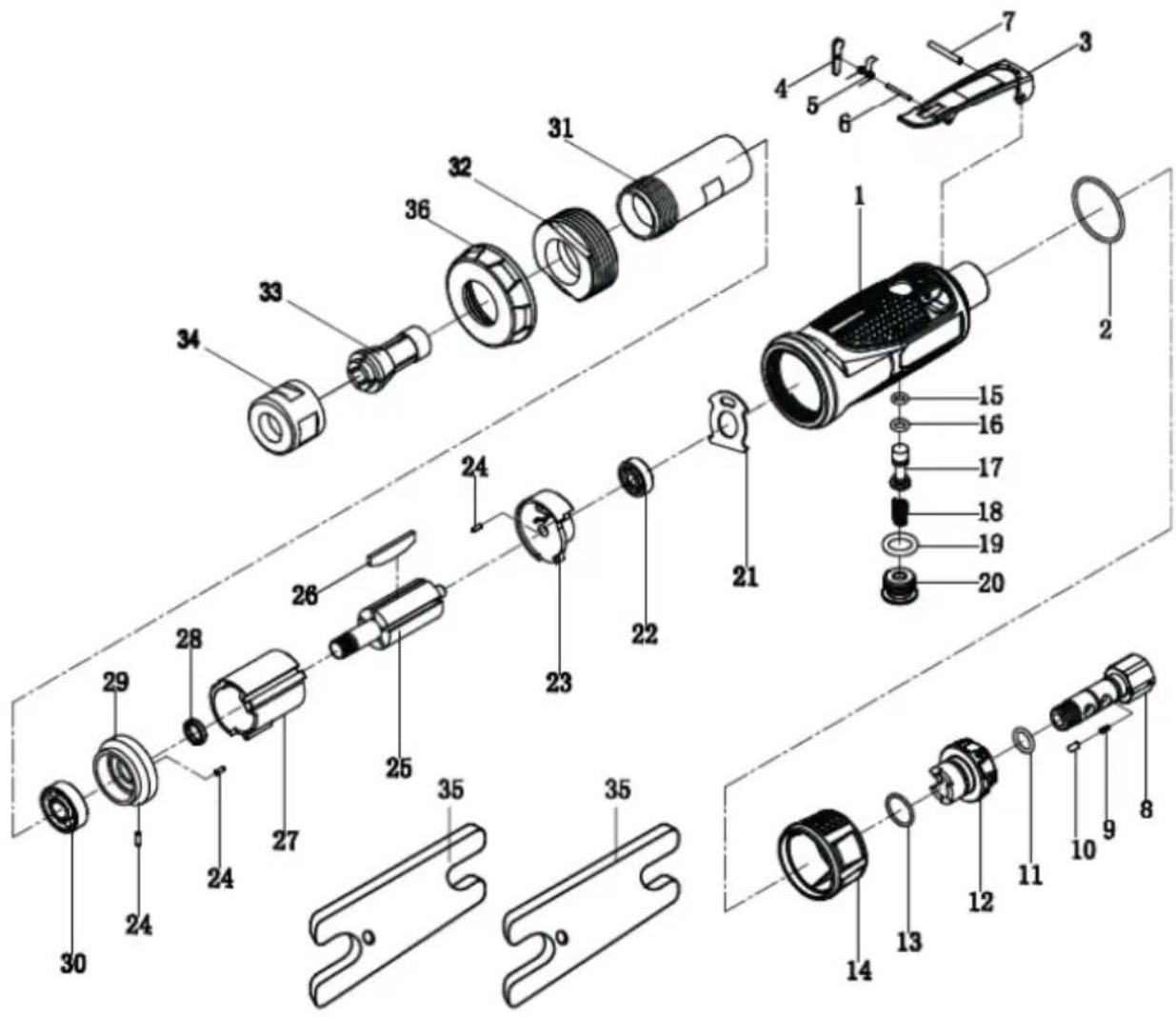

Esploso:

MSW-ARW-01

Numero	Descrizione	Quantità
1	Custodia	1
2	Anello di tenuta ø33.6 x ø30 x ø1.8	1
3	Scarico	1
4	Leva del grilletto	1
5	Molla del grilletto	1
6	Perno del grilletto ø2x18	1
7	Perno del grilletto ø3x22	1
8	Manicotto d'ingresso	1
9	Molla del nottolino	1
10	Perno del cricchetto	1
11	Anello di tenuta ø17 x ø14 x ø1,5	1
12	Regolazione dell'aria	1
13	Anello di tenuta ø13 x ø9.4 x ø1.8	1
14	Silenziatore	1
15	Anello di tenuta della valvola ø8 x ø4.8 x ø1.6	1
16	Anello di tenuta ø9.6 x ø5.6 x ø2	1
17	Valvola a farfalla	1
18	Molla della valvola	1
19	Anello di tenuta ø18 x ø18 x ø3	1
20	Tappo	1
21	Guarnizione posteriore	1
22	Cuscinetto posteriore 626ZZ	1
23	Piastra posteriore	1
24	Perno elastico ø2 x 6	3
25	Rotore	1
26	Scapola	4
27	Cilindro	1
28	Flangia del rotore	1
29	Piastra frontale	1
30	Cuscinetto anteriore 6000ZZ	1
31	Mandrino della pinza	1
32	Dado di serraggio	1
33	Pinza	1
34	Chiave di montaggio	2
35	Tappo anteriore	1

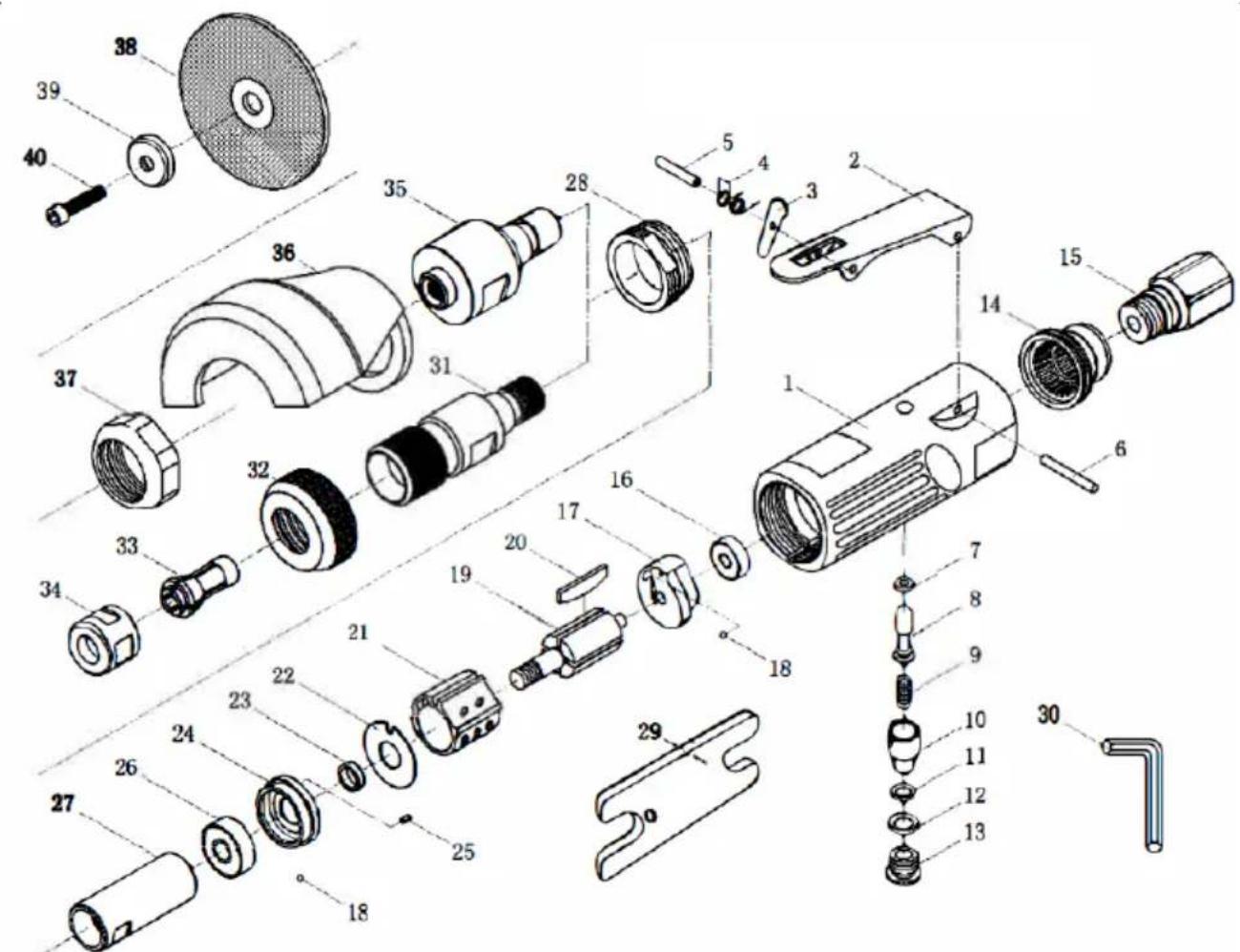

MSW-ARW-02

Numero	Descrizione	Quantità
1	Custodia	1
2	Scarico	1
3	Leva	1
4	Molla	1
5	Perno	1
6	Perno	1
7	Anello di tenuta	1
8	Valvola dell'aria	1
9	Molla	1
10	Regolazione dell'aria	1
11	Anello di tenuta	1
12	Anello di tenuta	1
13	Tappo della valvola d'ingresso	1
14	Coperchio di scarico	1
15	Ingresso dell'aria	1
16	Cuscinetto	1
17	Piastra posteriore	1
18	Sfera in acciaio	2
19	Rotore	1
20	Pala del rotore	4
21	Cilindro	1
22	Supporto	1
23	Manicotto del rotore	1
24	Piastra frontale	1
25	Perno	1
26	Cuscinetto	1
27	Mandrino	1
28	Dado di bloccaggio	1
29	Chiave piatta	2
30	Chiave a brugola	1
31	Adattatore per accessori	1
32	Dado dell'alloggiamento	1
33	Perno di montaggio (varie dimensioni)	2
34	Dado di fissaggio per il perno di montaggio dell'accessorio	1
35	Mandrino	1
36	Protezione del disco	1
37	Dado di fissaggio della protezione del disco	1
38	Disco da taglio	2
39	Rondella di fissaggio del disco	1
40	Vite di fissaggio del disco	1
