MANUALE UTENTE MADG-01 MSW

Descrizione del parametro	Valore del parametro
Nome del prodotto	SMERIGLIATRICE DRITTA CON SET DI PUNTE
Modello	MSW-ARW-01	MSW-ARW-02
Dimensioni [Larghezza x Profondità x Altezza; mm]	40 x 63 x 170 40 x 65 x 355
Peso [kg]	0,55	0,6
Tipo di collegamento pneumatico	EU 1⁄4 Maschio
Pressione di esercizio [bar/Psi]	6,2 / 90 6,3 / 92
Consumo d'aria medio [l/min]	128 114
Velocità massima di rotazione - senza carico [rpm]	25000
Diametro dell'impugnatura [mm/pollici]	Max 6 / ~1⁄4 o 3 / ~1/8
Diametro massimo dell'accessorio [mm]	25	76 (M6) - dischi da taglio 50 - dischi di macinazione
Livello di potenza sonora LwA Incertezza di misura - K [dB(A)]	100 / - 97 / K=3
Livello di pressione sonora LpA Incertezza di misura - K [dB(A)]	89 / - 86 / K=3
Valore di emissione delle vibrazioni Incertezza di misura - K [m/s2]	1,56 / K= <2,5 3,0 / K=1,5
Tipo di olio	Olio dedicato agli utensili pneumatici - nel circuito del sistema pneumatico

1. Descrizione generale

Il manuale ha lo scopo di aiutare nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

PRIMA DI PROCEDERE AL LAVORO BISOGNA ACCURATAMENTE LEGGERE E COMPRENDERE QUESTO MANUALE.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnologico e della possibilità di ridurre il rumore, l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

Spiegazione dei simboli

CE	Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.
	Prima dell’uso bisogna prendere visione del manuale.
	Prodotto riciclabile.
	ATTENZIONE! o AVVERTENZA! o RICORDA! che descrivono una data situazione(segnale generico di pericolo)
	Indossare i dispositivi di protezione dell’udito. L'esposizione al rumore può causare la perdita dell'udito.
	Indossare gli occhiali protettivi.
	Utilizzare la maschera antipolvere (protezione delle vie respiratorie).
	Indossare guanti protettivi.
	ATTENZIONE! Avvertenza contro il rumore forte!
	ATTENZIONE! Elementi che virano!

ATTENZIONE! Le illustrazioni in questo manuale sono solo a scopo illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

Il manuale originale è la versione tedesca. Le altre versioni linguistiche sono delle traduzioni dal tedesco.

2. Sicurezza di utilizzo

Attenzione! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni.

La mancata osservazione delle avvertenze e delle istruzioni può causare danni fisici o morte.

Il termine "apparecchio" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce alla SMERIGLIATRICE DRITTA CON SET DI PUNTE.

2.1. Sicurezza nei luoghi di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti, fare attenzione a quello che si fa e usare il buon senso utilizzando l'apparecchio.

b) Non utilizzare l'apparecchio in un'area esplosiva, per esempio in presenza di liquidi, gas o polveri infiammabili. L'apparecchio produce scintille che possono incendiare polvere o vapori.

c) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.

d) Il prodotto può essere riparato esclusivamente dal servizio di assistenza del produttore. Non eseguire le riparazioni da soli!

e) Non sono ammessi bambini o persone non autorizzate nell'area di lavoro. (Le distrazioni possono causare la perdita di controllo sull'apparecchio)

f) Utilizzare l'apparecchio in un'area ben ventilata.
g) Durante il funzionamento dell'apparecchio si producono polvere e schegge, proteggere gli astanti dai loro effetti nocivi.
h) Il collegamento e lo scollegamento della linea di pressione devono essere fatti con la valvola dell'aria chiusa.
i) Non puntare la linea di pressione verso se stessi o verso altre persone o animali. L'aria compressa può causare gravi lesioni.
j) Non interrompere l'alimentazione di aria compressa schiacciando o piegando i tubi di pressione.
k) Controllare regolarmente lo stato degli adesivi con le informazioni di sicurezza. In caso di adesivi non leggibili, procedere alla sostituzione.
I) Conservare il manuale d'uso per utilizzo futuro. Se l'apparecchio deve essere trasferito a terzi, anche il manuale d'uso deve essere consegnato insieme all'apparecchio.
m) Tenere le parti dell'imballaggio e le piccole parti di assemblaggio fuori dalla portata dei bambini.
n) Tenere l'apparecchio lontano dalla portata dei bambini e degli animali.
o) Quando si utilizza questo apparecchio insieme ad altri apparecchi, è necessario seguire anche le altre istruzioni per l'uso.

Ricorda! i bambini e gli altri astanti devono essere protetti durante l'utilizzo dell'apparecchio.

2.2. Sicurezza personale

a) Non utilizzare l'apparecchio quando si è stanchi, malati o sotto l'influenza di alcol, droghe o farmaci che limitano sostanzialmente la capacità di utilizzare l'apparecchio.
b) L'apparecchio non è destinato ad essere utilizzato da persone (compresi i bambini) con funzioni mentali, sensoriali o intellettuali ridotte o con mancanza di esperienza e/o conoscenza, a meno che non siano sorvegliati da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare la macchina.
c) L'apparecchio può essere azionato da persone fisicamente idonee, capaci di farlo funzionare e adeguatamente addestrate, che abbiano letto queste istruzioni e siano state istruite in materia di sicurezza e salute sul lavoro.
d) Bisogna prestare attenzione, usare il buon senso durante il funzionamento dell'apparecchio. Un attimo di disattenzione può portare a gravi lesioni del corpo.

e) Usare i dispositivi di protezione individuale necessari quando si lavora con l'apparecchio, come specificato nella sezione 1 della spiegazione dei simboli. L'uso di dispositivi di protezione individuale appropriati e approvati riduce il rischio di lesioni.
f) Non sopravvalutate le proprie capacità. Mantenere l'equilibrio del corpo e il bilanciamento in ogni momento durante il lavoro. Questo permette un migliore controllo dell'apparecchio in situazioni impreviste.
g) Non indossare abiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
h) L'aria compressa può causare gravi lesioni.
i) L'apparecchio non è un giocattolo. I bambini non devono giocare con l'apparecchio.
j) Il dispositivo produce vibrazioni durante il funzionamento - se si avverte dolore, intorpidimento o perdita di sensibilità nella mano, interrompere immediatamente il lavoro e contattare il proprio supervisore o medico.

2.3. Utilizzo sicuro dell'apparecchio

a) Non sovraccaricare l'apparecchio. Utilizzare strumenti adatti all'applicazione. Un apparecchio selezionato correttamente farà un lavoro migliore e più sicuro per il quale è stato progettato.
b) Scollegare il tubo d'aria compressa prima di effettuare regolazioni, sostituire accessori e anche dopo aver lavorato con l'apparecchio. Questa misura preventiva riduce il rischio di incidenti.
c) Tenere l'apparecchio inutilizzata fuori dalla portata dei bambini e di chiunque non abbia familiarità con l'apparecchio o con questo manuale. Le apparecchiature elettriche sono pericolose nelle mani di utilizzatori inesperti.
d) Mantenere l'apparecchio in uno stato tecnico buono. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro dell'apparecchio). In caso di danno, far riparare l'apparecchio prima dell'uso.
e) Conservare l'apparecchio fuori della portata dei bambini.
f) La riparazione e la manutenzione delle apparecchiature dovrebbe essere effettuate da personale qualificato utilizzando esclusivamente parti di ricambio originali. Questo garantirà un utilizzo sicuro.
g) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.
h) Durante il trasporto e lo spostamento dell'apparecchio dal luogo di stoccaggio a quello di utilizzo, si deve tener conto delle norme di sicurezza e di salute per

la movimentazione manuale in vigore nel paese in cui l'apparecchio viene utilizzato.
i) Evitare situazioni in cui l'apparecchio si ferma sotto un carico pesante durante il funzionamento. Questo può causare il surriscaldamento dei componenti dell'unità e di conseguenza danneggiare l'unità.
j) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
k) Il valore di emissione delle vibrazioni specificato è misurato con metodi di misurazione standard. Il valore di emissione delle vibrazioni può cambiare quando l'apparecchio viene utilizzato in altre condizioni ambientali.
I) Utilizzare l'aria per alimentare il dispositivo, è vietato utilizzare altri gas.
m) Usare tubi rinforzati per il collegamento dell'aria compressa in aree con un alto rischio di danni meccanici.
n) Prima di ogni utilizzo, assicurarsi che l'ugello sia montato correttamente nell'apparecchio e che il tubo sia ben fissato e non danneggiato.
o) L'aria fornita all'apparecchio deve essere deumidificata, pulita e senza impurità. La sporcizia può intasare le linee e causare danni all'apparecchio e ai suoi componenti.
p) Non trasportare o appendere l'apparecchio per il tubo a pressione.
q) Non toccare le parti in movimento o gli accessori se il dispositivo non è stato scollegato dall'alimentazione dell'aria compressa.
r) Se si nota una perdita dall'unità o dai tubi, bisogna scollegare immediatamente l'alimentazione dell'aria compressa ed eliminare il guasto.
s) Non superare la pressione di alimentazione raccomandata, poiché ciò potrebbe danneggiare l'unità.
t) L'entrata e l'uscita dell'aria non devono essere ostruite.
u) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.
v) È vietato manomettere il design dell'apparecchio per modificarne i parametri o la costruzione.
w) Tenere l'apparecchio lontano dalle fonti di fuoco o dal calore.
x) Non sovraccaricare l'apparecchio.
y) La pressione di esercizio massima consentita dell'apparecchio non deve essere superata!
z) Non coprire i fori di ventilazione dell'apparecchio.
aa) Non permettere che l'apparecchio si bagni.
bb) Non utilizzare accessori con una velocità massima ammessa inferiore alla velocità massima del mandrino del dispositivo!
cc) Non trasportare il dispositivo per il tubo a pressione.
dd) Collegare e scollegare il dispositivo e l'alimentazione pneumatica e i suoi accessori con la valvola dell'aria chiusa.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia di mantenere la cautela e il buon senso durante l'utilizzo.

3. Principi di utilizzo

Set multiuso per, tra le altre cose:

- MSW-MADG-01 - rettifica, sbavatura, pulizia o lucidatura di materiali duri e morbidi.

ATTENZIONE: il dispositivo non è adatto all'uso con dischi da taglio, frese, punte o trapani! Inoltre, nessun adattatore o estensione può essere usato per cambiare lo scopo originale del dispositivo.

- MSW-MADG-02 - rettifica, sbavatura, pulizia, taglio o lucidatura di materiali duri e morbidi.

ATTENZIONE: il dispositivo non è adatto all'uso con fresatrici, punte o trapani! Inoltre, nessun adattatore o estensione può essere usato per cambiare lo scopo originale del dispositivo.

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

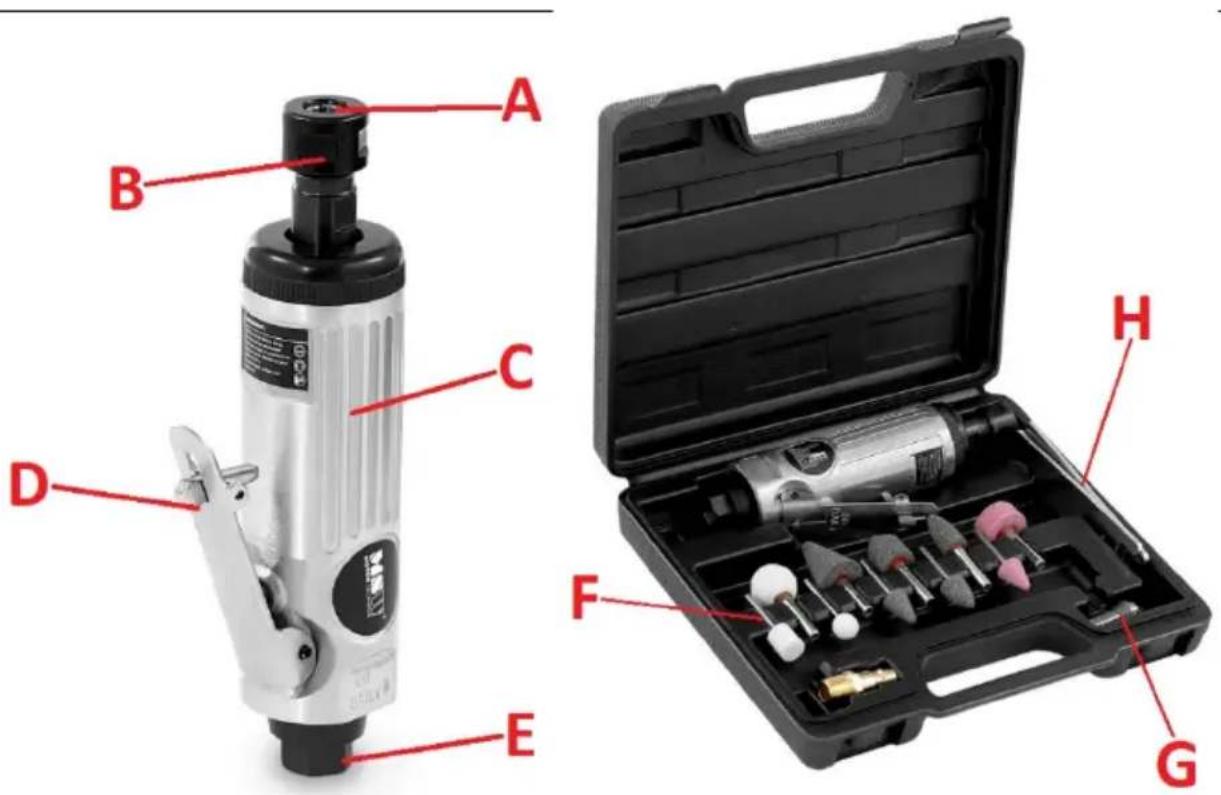

3.1. Descrizione del dispositivo

MSW-ARW-01

A. Foro di montaggio per l'accessorio
B. Dado di fissaggio
C. Maniglia
D. Scarico
E. Ingresso dell'aria di alimentazione (attacco)
F. Mole
G. Perno di montaggio supplementare (dimensioni diverse)

H. Coppia di chiavi per azionare i dadi di serraggio
I. Protezione del disco da taglio con dado di serraggio
J. Adattatore per dischi da taglio
K. Adattatore per punte accessorie

3.2. Predisposizione al lavoro

La temperatura ambiente non deve superare i 45°C e l'umidità relativa non deve superare l'85%. Utilizzare l'apparecchio solo in aree ben ventilate. Non ostruire l'uscita dell'aria dell'apparecchio. Tenere l'apparecchio lontano da qualsiasi superficie calda. Tenere sempre l'apparecchio fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali o intellettuali ridotte. Il posto di lavoro deve fornire un accesso immediato alla valvola di chiusura dell'aria compressa. Bisogna fare attenzione che la pressione dell'aria di alimentazione del dispositivo non superi la gamma raccomandata, e l'aria stessa deve essere pulita, deumidificata e lubrificata.

MONTAGGIO DELL'APPARECCHIO

Prima del primo utilizzo, avvitare il connettore pneumatico maschio in dotazione sul lato inferiore dell'impugnatura del dispositivo in modo che il dispositivo possa essere collegato a un sistema di aria compressa. Un connettore di dimensioni diverse può essere utilizzato se necessario (non incluso). La filettatura del connettore deve essere ben sigillata, per esempio con del nastro di Teflon. Collegare/scollegare l'apparecchio al/dal sistema pneumatico solo con l'alimentazione dell'aria chiusa!

3.3. Lavoro con l'apparecchio

Dopo aver collegato l'apparecchio al sistema di aria compressa (necessariamente dotato di un cosiddetto sistema di preparazione dell'aria, cioè di purificazione, disidratazione e lubrificazione), controllare prima il corretto funzionamento del dispositivo senza carico. Poi, a seconda del lavoro da eseguire, fissare l'accessorio appropriato nel mandrino a pinza - utilizzando le chiavi in dotazione, fissare saldamente l'accessorio nel mandrino, cioè stringere bene i dadi. Sul MSW-ARW-02, se è necessario usare un disco da taglio, cambiare l'adattatore togliendo il dado di fissaggio insieme alla punta. È essenziale montare una protezione del disco prima di usare i dischi da taglio. Stringere i dischi con attenzione all'adattatore usando la vite a testa cilindrica con esagono - usare la chiave in dotazione per questo.

IMPORTANTE: la lunghezza minima consentita del perno di fissaggio dell'accessorio deve essere di 10 mm. Quando si fissa l'accessorio al dispositivo, inserire sempre il perno il più possibile nel foro di montaggio.

Prima dell'uso, testare le prestazioni del dispositivo in aria con l'accessorio in posizione per assicurarsi che non vibri o sbatta - se questo accade, non utilizzare l'accessorio e sostituirlo con uno nuovo.

IMPORTANTE: non utilizzare il dispositivo con un accessorio danneggiato - storto, scheggiato o rotto. Questo compromette la sicurezza dell'operatore e accorcia la vita del dispositivo stesso.

Durante il funzionamento:

• A causa delle forze in gioco, tenere il dispositivo saldamente in mano, ma lontano dalla punta mobile o dall'accessorio! Quando si lavora con il dispositivo, per l'operatore è importante non solo avere una presa salda, ma anche una posizione stabile.
• Non esercitare troppa pressione sul dispositivo/accessorio durante la lavorazione del materiale, in quanto ciò potrebbe portare all'usura o al danneggiamento del mandrino.
• Cambiare l'accessorio solo quando il dispositivo è a riposo, mai durante il funzionamento!
• Usare solo accessori adatti all'uso con questo dispositivo.

3.4. Pulizia e manutenzione

a) Prima di ogni pulizia, regolazione o sostituzione di accessori, e anche quando il dispositivo non è in uso, bisogna scollegare l'alimentazione di aria compressa e raffreddare completamente il dispositivo.
b) Usare solo agenti non corrosivi, ad esempio benzina da estrazione, per la pulizia delle superfici.
c) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
d) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
e) Assicuratevi che non entri acqua attraverso le aperture di ventilazione dell'alloggiamento.
f) Pulire le aperture di ventilazione con una spazzola e aria compressa.
g) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni - se il sistema dell'aria del dispositivo è intasato, sciacquarlo con una miscela di paraffina purificata e un po' di olio per dispositivi pneumatici. Il residuo di questa miscela sarà espulso attraverso l'uscita dell'aria nella parte inferiore dell'impugnatura con aria compressa, quindi dopo il risciacquo, mettere un panno o un tovagliolo di carta lì e far funzionare il dispositivo brevemente senza carico.
h) Pulire con un panno non abrasivo.

i) Non utilizzare oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) per la pulizia, poiché potrebbero danneggiare la superficie del materiale dell'apparecchio.

j) Per la lubrificazione e la manutenzione del dispositivo dall'interno, utilizzare olio destinato a dispositivi pneumatici - nel sistema di autolubrificazione e periodicamente attraverso il foro di lubrificazione. In assenza di un sistema di lubrificazione, il dispositivo deve essere lubrificato prima di ogni utilizzo aggiungendo un po' di olio attraverso il foro di collegamento dell'aria (prima di collegarsi al sistema pneumatico), tenendo presente che all'inizio del funzionamento l'olio in eccesso sarà espulso attraverso i fori di uscita. È anche una buona idea lubrificare regolarmente le parti mobili all'esterno dell'alloggiamento.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti domestici, ma deve essere portato in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Ne informa il simbolo, collocato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Potete dare un contributo importante alla protezione del nostro ambiente riutilizzando materiali e altri modi di utilizzare l'apparecchiatura usata. L'amministrazione locale sarà in grado di fornire informazioni sul punto di smaltimento appropriato.

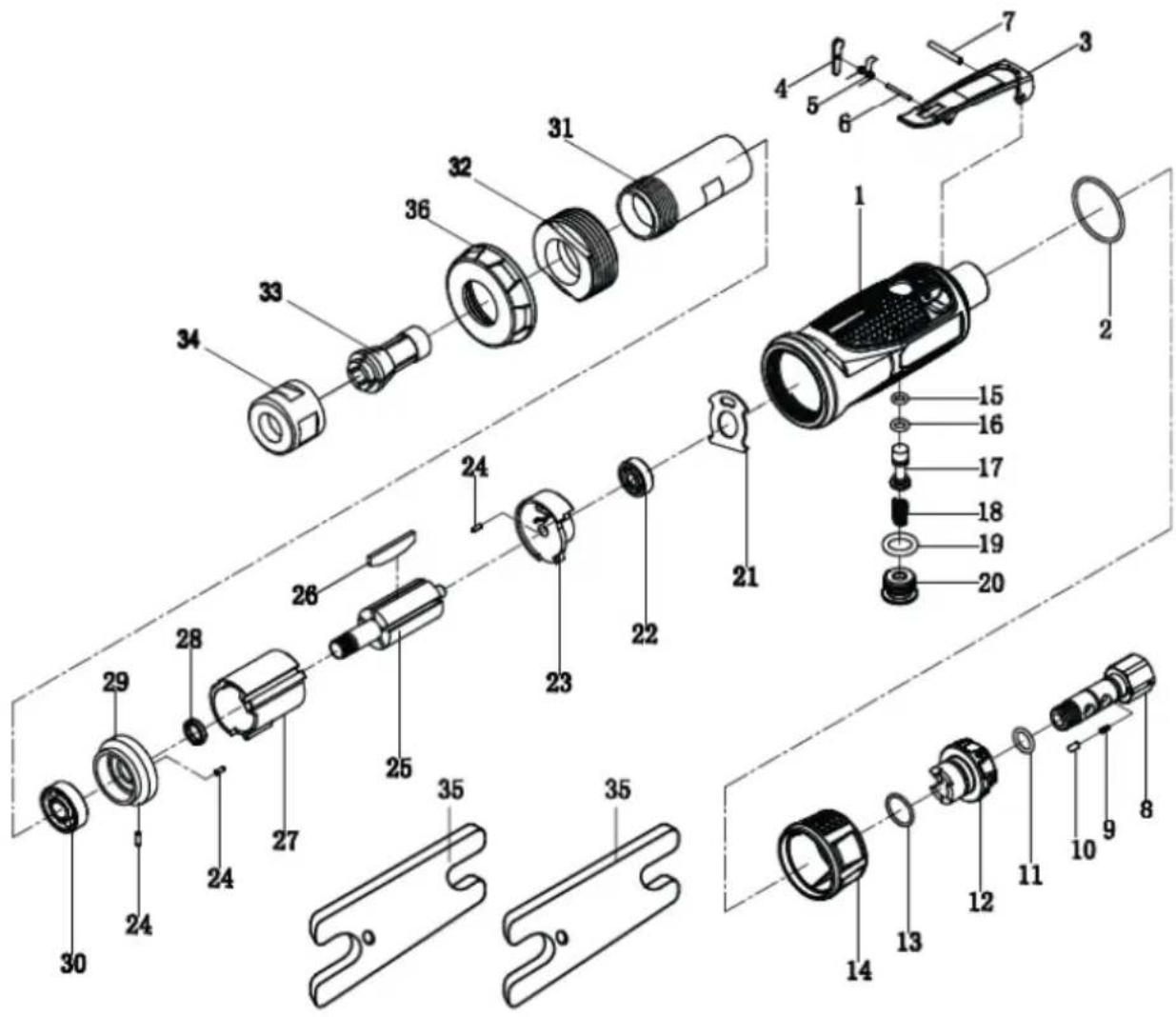

Esploso:

MSW-ARW-01

Numero	Descrizione	Quantità
1	Custodia	1
2	Anello di tenuta 33.6 × 30 × 1.8	1
3	Scarico	1
4	Leva del grilletto	1
5	Molla del grilletto	1
6	Perno del grilletto 2 × 18	1
7	Perno del grilletto 3 × 22	1
8	Manicotto d'ingresso	1
9	Molla del nottolino	1
10	Perno del cricchetto	1
11	Anello di tenuta 17 × 14 × 1,5	1
12	Regolazione dell'aria	1
13	Anello di tenuta 13 × 9.4 × 1.8	1
14	Silenziatore	1
15	Anello di tenuta della valvola 8 × 4.8 × 1.6	1
16	Anello di tenuta 9.6 × 5.6 × 2	1
17	Valvola a farfalla	1
18	Molla della valvola	1
19	Anello di tenuta ø18 x ø18 x ø3	1
20	Tappo	1
21	Guarnizione posteriore	1
22	Cuscinetto posteriore 626ZZ	1
23	Piastra posteriore	1
24	Perno elastico ø2 x 6	3
25	Rotore	1
26	Scapola	4
27	Cilindro	1
28	Flangia del rotore	1
29	Piastra frontale	1
30	Cuscinetto anteriore 6000ZZ	1
31	Mandrino della pinza	1
32	Dado di serraggio	1
33	Pinza	1
34	Chiave di montaggio	2
35	Tappo anteriore	1

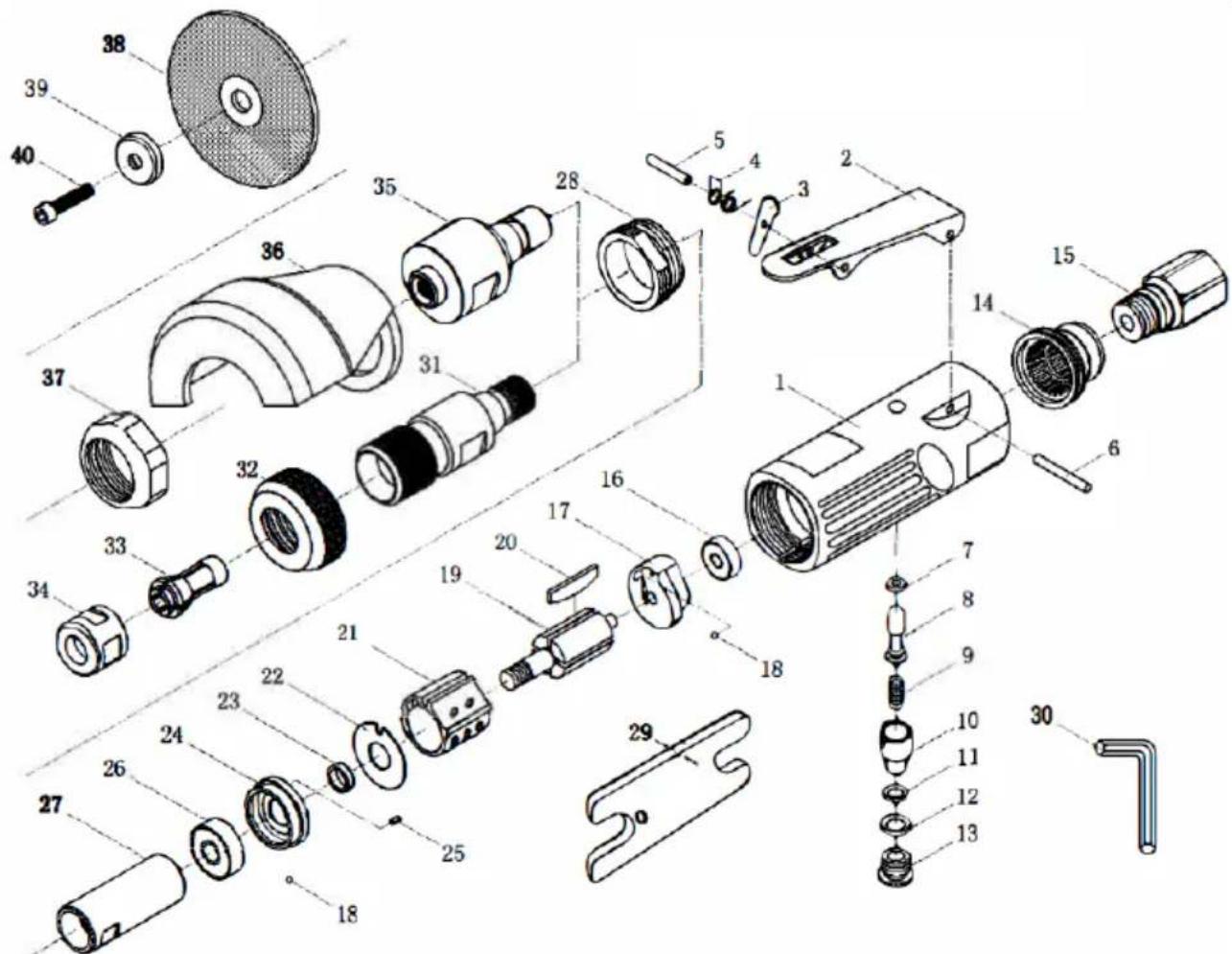

MSW-ARW-02

Numero	Descrizione	Quantità
1	Custodia	1
2	Scarico	1
3	Leva	1
4	Molla	1
5	Perno	1
6	Perno	1
7	Anello di tenuta	1
8	Valvola dell'aria	1
9	Molla	1
10	Regolazione dell'aria	1
11	Anello di tenuta	1
12	Anello di tenuta	1
13	Tappo della valvola d'ingresso	1
14	Coperchio di scarico	1
15	Ingresso dell'aria	1
16	Cuscinetto	1
17	Piastra posteriore	1
18	Sfera in acciaio	2
19	Rotore	1
20	Pala del rotore	4
21	Cilindro	1
22	Supporto	1
23	Manicotto del rotore	1
24	Piastra frontale	1
25	Perno	1
26	Cuscinetto	1
27	Mandrino	1
28	Dado di bloccaggio	1
29	Chiave piatta	2
30	Chiave a brugola	1
31	Adattatore per accessori	1
32	Dado dell'alloggiamento	1
33	Perno di montaggio (varie dimensioni)	2
34	Dado di fissaggio per il perno di montaggio dell'accessorio	1
35	Mandrino	1
36	Protezione del disco	1
37	Dado di fissaggio della protezione del disco	1
38	Disco da taglio	2
39	Rondella di fissaggio del disco	1
40	Vite di fissaggio del disco	1
