KÄYTTÖOHJE CCSE-3500.420 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että konekäännökset eivät ole täydellisiä eivätkä niiden ole tarkoitus korvata ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanniksi. Käännetyn version ja alkuperäisen englanninkielisen version väliset erot eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen oikeellisuudesta, katso englanninkielistä versiota, joka on virallinen lähde. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi Betonin katkaisusaha
Malli	MSW-CCSE-3500.420
Nimellisjännite [V~] / taajuus [Hz] 230 / 50
Nimellisteho [W] 3500
Kuormittamaton nopeus [RPM] Enintään 4000
Levyn maks. halkaisija [cm] 420
Suurin leikkaussyvyys [mm] 155
Mitat [leveys x syvyys x korkeus; mm] 240 x 800 x 420
Paino [kg] 15.8

1. Yleinen kuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja ongelmattomassa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen huipputeknologiaa ja komponentteja. Lisäksi se on valmistettu tiukimpien laatustandardien mukaisesti.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA YMMÄRTÄNYT TÄMÄN KÄYTTÖOHJEEN HUOLELLISESTI.

Laitteen käyttöiän pidentämiseksi ja häiriöttömän toiminnan varmistamiseksi käytä sitä tämän käyttöoppaan mukaisesti ja suorita säännöllisesti huoltotoimenpiteitä. Tämän käyttöoppaan tekniset tiedot ja tiedot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu minimoimaan melupäästöjen riskit ottaen huomioon teknologisen kehityksen ja melun vähentämismahdollisuudet.

Legenda

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS! tai HUOMIO! tai MUISTA! Soveltuu kyseiseen tilanteeseen.

(yleinen varoitusmerkki)

Käytä kuulonsuojaimia. Kovalle melulle altistuminen voi aiheuttaa kuulon heikkenemistä.

Käytä suojalaseja.

Käytä pölynaamaria (hengitysteiden suojaus).

Käytä suojakäsineitä.

Käytä jalkasuojaimia.

HUOMIO! Sähköiskun vaara!

HUOMIO! Varoitus kovasta melusta!

HUOMAA! Tämän käyttöohjeen piirrokset ovat vain havainnollistamistarkoituksessa ja ne voivat joissakin yksityiskohdissa poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuusvaroitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen tai jopa kuolemaan.

Varoituksissa ja ohjeissa termeillä "laite" tai "tuote" viitataan seuraaviin:

Betonin katkaisusaha

2.1. Sähköturvallisuus

a) Pistokkeen on sovittava pistorasiaan. Älä muuta pistoketta millään tavalla. Alkuperäisten pistokkeiden ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja osia, kuten putkia, lämmittimiä, kattiloita ja jääkaappia. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai sitä käytetään kosteassa ympäristössä. Laitteeseen pääsevä vesi lisää laitteen vaurioitumis- ja sähköiskun riskiä.
c) Älä koske laitteeseen märillä tai kosteilla käsillä.
d) Käytä johtoa vain aiottuun tarkoitukseen. Älä koskaan käytä sitä laitteen kantamiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto poissa lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä.
e) Jos työskentelet laitteen kanssa ulkona, varmista, että käytät ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan jatkojohdon käyttö vähentää sähköiskun riskiä.
f) Jos laitteen käyttöä kosteassa ympäristössä ei voida välttää, on käytettävä vikavirtasuojakytkintä (RCD). RCD:n käyttö vähentää sähköiskun riskiä.

g) Älä käytä laitetta, jos virtajohto on vaurioitunut tai siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon saa vaihtaa vain pätevä sähköasentaja tai valmistajan huoltokeskus.
h) Sähköiskun välttämiseksi älä upota johtoa, pistoketta tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.
i) HUOMIO! HENGENVAARA! Älä koskaan upota laitetta veteen tai muihin nesteisiin puhdistuksen aikana.
j) Älä käytä erittäin kosteissa tiloissa tai vesisäiliöiden välittömässä läheisyydessä.
k) Vältä laitteen kastumista. Sähköiskun vaara!

2.2. Työturvallisuus

a) Varmista, että työpaikka on puhdas ja hyvin valaistu. Sotkuinen tai huonosti valaistu työpaikka voi johtaa onnettomuuksiin. Yritä ajatella etukäteen, tarkkaile, mitä tapahtuu, ja käytä maalaisjärkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta räjähdysherkässä ympäristössä, esimerkiksi syttyvien nesteiden, kaasujen tai pölyn läsnä ollessa. Laite tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Jos huomaat vaurioita tai epäsäännöllistä toimintaa, sammuta laite välittömästi ja ilmoita siitä viipymättä esimiehelle.
d) Jos olet epävarma tuotteen toiminnasta tai jos havaitset vaurioita, ota yhteyttä valmistajan huoltokeskukseen.
e) Vain valmistajan huoltokeskus saa korjata tuotteen. Älä yritä tehdä korjauksia itse!
f) Tulipalon sattuessa käytä jauhe- tai hiilidioksidisammutinta (CO2 ),(sähkölaitteiden sammuttamiseen tarkoitettua sammutinta).
g) Lapset ja muut luvattomat henkilöt eivät saa mennä työasemalle. Häiriötekijät voivat johtaa laitteen hallinnan menettämiseen.
h) Käytä laitetta hyvin ilmastoidussa tilassa.
i) Laite tuottaa käytön aikana pölyä ja roskia. On tärkeää suojella sivullisia niiden haitallisilta vaikutuksilta.
j) Jos pölynimuri- ja keräyslaitteiden liittämistä varten on laitteita, varmista, että ne on liitetty ja niitä käytetään oikein. Pölynkeräyslaitteiden käyttö voi vähentää pölyyn liittyviä vaaroja.
k) Tarkista säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
I) Säilytä tämä käyttöohje saatavilla myöhempää tarvetta varten. Jos laite luovutetaan kolmannelle osapuolelle, käyttöohje on luovutettava sen mukana.
m) Säilytä pakkausmateriaalit ja pienet asennusosat lasten ulottumattomissa.
n) Pidä laite poissa lasten ja eläinten ulottuvilta.
o) Jos tätä laitetta käytetään yhdessä jonkin muun laitteen kanssa, on noudatettava myös muita käyttöohjeita.

Muista! Laitetta käyttäessäsi suojele lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumausaineiden tai lääkkeiden vaikutuksen alaisena, sillä ne voivat merkittävästi heikentää laitteen käyttökykyä.

b) Konetta saavat käyttää vain fyysisesti hyväkuntoiset henkilöt, jotka osaavat käsitellä konetta, ovat saaneet asianmukaisen koulutuksen, ovat lukeneet tämän käyttöohjeen ja saaneet työterveys- ja työturvallisuuskoulutuksen.
c) Käytä maalaisjärkeä ja pysy valppaana työskennellessäsi laitteen kanssa. Tilapäinen keskittymiskyvyn menetys laitetta käytettäessä voi johtaa vakaviin vammoihin.
d) Käytä laitteen kanssa työskennellessä vaadittuja henkilönsuojaimia, jotka on määritelty kohdassa 1 "Selitys". Oikeiden ja hyväksyttyjen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
e) Estääksesi laitteen vahingossa käynnistymisen, varmista, että kytkin on OFF-asennossa ennen kuin kytket sen virtalähteeseen.
f) Älä yliarvioi kykyjäsi. Laitetta käyttäessäsi säilytä tasapainosi ja pysy vakaana koko ajan. Tämä varmistaa paremman hallinnan laitteesta odottamattomissa tilanteissa.
g) Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
h) Poista kaikki säätötyökalut tai jakoavaimet ennen laitteen käynnistämistä. Laitteen pyörivään osaan jäänyt työkalu tai jakoavain voi aiheuttaa loukkaantumisen.
i) Laite ei ole lelu. Lapsia on valvottava, jotta varmistetaan, etteivät he leiki laitteella.
j) Älä laita käsiäsi tai muita esineitä laitteen sisään sen ollessa käytössä!

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä kyseiseen tehtävään sopivia työkaluja. Oikein valittu laite suorittaa suunnitellun tehtävän paremmin ja turvallisemmin.
b) Älä käytä laitetta, jos "ON/OFF"-kytkin ei toimi oikein (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois "ON/OFF"-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Varmista, että pistoke on irrotettu pistorasiasta ennen kuin yrität tehdä säätöjä, vaihtaa lisävarusteita tai laitat laitteen sivuun. Tällaiset varotoimet vähentävät laitteen vahingossa tapahtuvan aktivoitumisen riskiä.
d) Kun laitetta ei käytetä, säilytä sitä turvallisessa paikassa lasten ja laitteen käyttöön perehtymättömien henkilöiden ulottumattomissa, jotka eivät ole lukeneet käyttöohjetta. Laite voi aiheuttaa vaaran kokemattomien käyttäjien käsissä.
e) Pidä laite täydellisessä teknisessä kunnossa. Tarkista ennen jokaista käyttökertaa yleisten vaurioiden varalta, erityisesti liikkuvien osien halkeamien tai elementtien varalta, sekä muiden laitteen turvalliseen käyttöön vaikuttavien tekijöiden varalta. Jos vaurioita havaitaan, toimita laite korjattavaksi ennen käyttöä.

f) Pidä laite poissa lasten ulottuvilta.
g) Laitteen korjaukset ja huollot tulee suorittaa pätevien henkilöiden toimesta, ja laitteen on käytettävä ainoastaan alkuperäisiä varaosia. Tämä varmistaa laitteen turvallisen käytön.
h) Laitteen toimintakunnon varmistamiseksi älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja.
i) Laitetta varaston ja määränpään välillä kuljetettaessa ja käsiteltäessä on noudatettava laitteen käyttömaassa sovellettavia manuaalisia kuljetusoperaatioita koskevia työterveys- ja työturvallisuusperiaatteita.
j) Vältä tilanteita, joissa laite lakkaa toimimasta käytön aikana liiallisen kuormituksen vuoksi. Tämä voi johtaa käyttöelementtien ylikuumenemiseen ja laitteen vaurioitumiseen.

k) Älä koske nivellettyihin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu virtalähteestä.

I) Älä jätä tätä laitetta ilman valvontaa sen käytön aikana.

m) Puhdista laite säännöllisesti estääksesi pinttyneen lian kertymisen.

n) Älä työskentele kahden työkappaleen parissa samanaikaisesti.

o) Laite ei ole lelu. Lapset eivät saa puhdistaa ja huoltaa sitä ilman aikuisen valvontaa.

p) Älä käytä laitetta tyhjänä.

q) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteen muuttamiseksi on kielletty.

r) Pidä laite poissa tulen ja lämmönlähteiden läheltä.

s) Älä peitä tuuletusaukkoja!

t) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut, terävät leikkuuterät omaavat leikkuutyökalut juuttuvat epätodennäköisemmin kiinni. ja niitä on helpompi hallita.

u) Hiomalaikkoja ei saa käyttää.

v) Älä käytä kiinteä suojus irrotettuna.

w) Älä käynnistä leikkuria, kun leikkuupinta koskettaa työkappaletta.

x) Kun leikkuulaite on sammutettu, älä laske sitä alas ennen kuin leikkuuterä on pysähtynyt kokonaan, äläkä käytä ulkoista voimaa timanttisahanterän pysäyttämiseksi.

y) Ennen terän vaihtoa, leikkaussyvyyden tai vesiputken säätöä, minkään koneen osan säätöä tai leikkauskoneen korjausta, pistoke on irrotettava pistorasiasta ja timanttisahanterän on oltava staattisessa tilassa.

z) Kun timanttisahan terä todennäköisesti leikkaa tummaa lankaa tai omaa lankaansa käytön aikana, sähkötyökalua saa pitää kiinni vain eristetystä pitopinnasta. Timanttisahan terän kosketus jännitteiseen johtoon voi aiheuttaa jännitteisiä metalliosia ja käyttäjä voi altistua sähköiskun vaaralle.

aa) Ole erityisen varovainen tehdessäsi "sokkolahauksia" seiniin tai muihin sokeisiin kohtiin. Timanttisahanterät voivat leikata kaasu- tai vesiputkia, johtoja tai niistä kimpoavia esineitä.

bb) aina poissa leikkausalueelta tai timanttisahanterältä. Pidä aina toisella kädellä kiinni apukahvasta. Jos pidät leikkurista molemmilla käsillä, sahanterä ei loukkaa sinua.

cc) Älä koske työkappaleen pohjaan. Suoja ei voi suojata sahanterää työkappaleen alla.

dd) Käytä aina oikean kokoista ja akselin muotoista (timantti tai pyöreä) timanttisahanterää. Jos timanttisahanterä ei sovi leikkauskoneen kiinnitysosiin, se aiheuttaa epäkeskisen toiminnan ja hallitsemattomuuden.

ee) Älä käytä vaurioituneita tai mitoiltaan poikkeavia aluslevyjä ja pultteja. Vaurioituneiden tai epäsopivien tiivisteiden ja pulttien käyttö voi johtaa hallitsemattomaan toimintaan.

HUOMIO! Laitteen turvallisesta suunnittelusta ja suojaominaisuuksista sekä käyttäjää suojaavien lisäelementtien käytöstä huolimatta laitetta käytettäessä on silti pieni onnettomuus- tai loukkaantumisvaara. Ole valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Käytä ohjeita

Tuote on suunniteltu betonin ja metallin leikkaamiseen, kiillotukseen ja muihin tarkoituksiin.

Käyttäjä on vastuussa kaikista vahingoista, jotka johtuvat laitteen määräystenvastaisesta käytöstä.

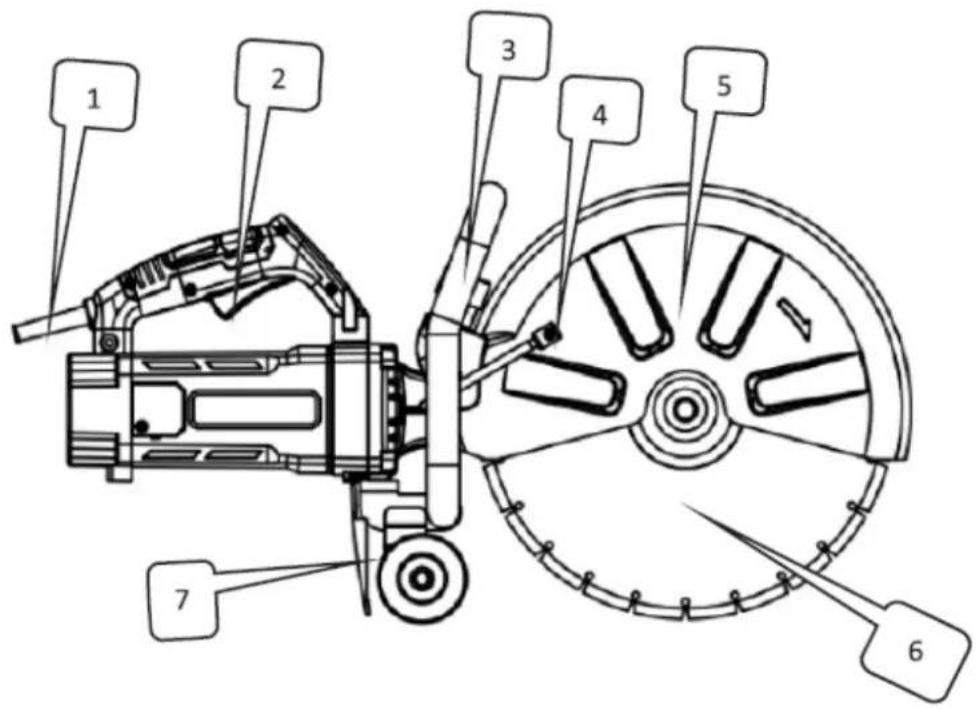

3.1. Laitteen kuvaus

Ei.	Kuvaus
1	Tuppi
2	Kytkin
3	Kiinnike
4	Veden sisääntulo
5	Suojakansi
6	Teräsaha
7	Pölynvaimennin
8	Kahva
9	Sahanterän lukitusmutteri
10	Pyörä
11	Harjan suojus
12	Takakansi

3.2. Käyttöönotto

ENNAKKOTARKISTUS

1. Virtalähde

Varmista, että käyttämäsi virtalähde vastaa tuotteen tyyppikilvessä ilmoitettuja tehovaatimuksia.

2. Virtakytkin

Varmista, että virtakytkin on OFF-asennossa. Jos työkalu kytketään pistorasiaan kytkimen ollessa ON-asennossa, se voi alkaa toimia välittömästi, mikä voi johtaa vakavaan onnettomuuteen.

3. Jatkojohto

Jos työalue on kaukana virtalähteestä, käytä riittävän paksuista ja mitoitettua jatkojohtoa. Pidä jatkojohto mahdollisimman lyhyenä tehohäviön vähentämiseksi.

4. Timanttilaikan tarkistus ja asennus

Varmista, että timanttilaikka on määritetyn tyyppinen eikä siinä ole halkeamia, rikkoutumia tai taipumia. Varmista, että laikka on asennettu tukevasti. Asennusohjeet ovat osiossa "3.3. Laitteen kokoaminen".

5. Pyöränsuojan nuppi

Varmista, että laikansuojuksen kiinnitysnuppi on kiristetty kunnolla. Löysä nuppi voi aiheuttaa laikansuojuksen siirtymisen tai irtoamisen, mikä voi aiheuttaa käyttäjän loukkaantumisen.

VAROTOIMENPITEET

1. VAARA: Pidä kädet poissa leikkausalueelta ja terästä. Pidä aina toinen käsi apukahvalla tai moottorikotelolla. Sahan pitäminen molemmilla käsillä auttaa estämään terästä aiheutuvia vammoja.
2. Älä koskaan paina karan lukituspainiketta koneen käydessä.
3. Kiinnitä vain valmistajan määrittelemiä työkaluja – käytä ainoastaan timantti- tai katkaisulaikkoja suositusten mukaisesti. Älä käytä leikkuria veden kanssa.
4. Tarkasta timanttihiiontalaikka aina ennen käyttöä. Älä käytä sitä, jos se on haljennut, rikki tai taipunut. Käynnistä kone varovasti ja tarkista mahdolliset poikkeavuudet.

5. Älä käytä timanttilaikkaa metallin leikkaamiseen. Se lyhentää sen käyttöikää tai aiheuttaa sen rikkoutumisen.

6. Aloita leikkaaminen vasta, kun työkalu on saavuttanut suurimman pyörimisnopeuden.

7. Vältä liiallisen voiman käyttöä, sillä se voi ylikuormittaa moottoria ja heikentää tehokkuutta ja käyttöikää. Leikkaa betonia, tiiliä tai kiveä vain enintään 100 mm:n syvyyteen. Syvempiin leikkauksiin tee 2–3 leikkausta. Yli 100 mm:n syvempi leikkaus yhdellä leikkauksella lyhentää timanttilaikan käyttöikää ja voi aiheuttaa moottorin vikaantumisen.
8. Älä käytä tätä konetta asbestin leikkaamiseen.
9. Kun käytät kipinöitä tuottavaa katkaisulaikkaa, peitä pölynkeräyssovitin kumisuojuksella ja käytä aina suojalaseja.
10. Älä koskaan käytä vaurioituneita tai vääränlaisia terän aluslevyjä tai pultteja. Nämä osat on suunniteltu erityisesti sahaasi varten optimaalisen suorituskyvyn ja turvallisen käytön varmistamiseksi.

VAROITUS! Irrota aina laikkaleikkuri pistorasiasta ennen terien vaihtoa, huoltoa, puhdistusta tai

säätöä.

3.3. Laitteen kokoaminen

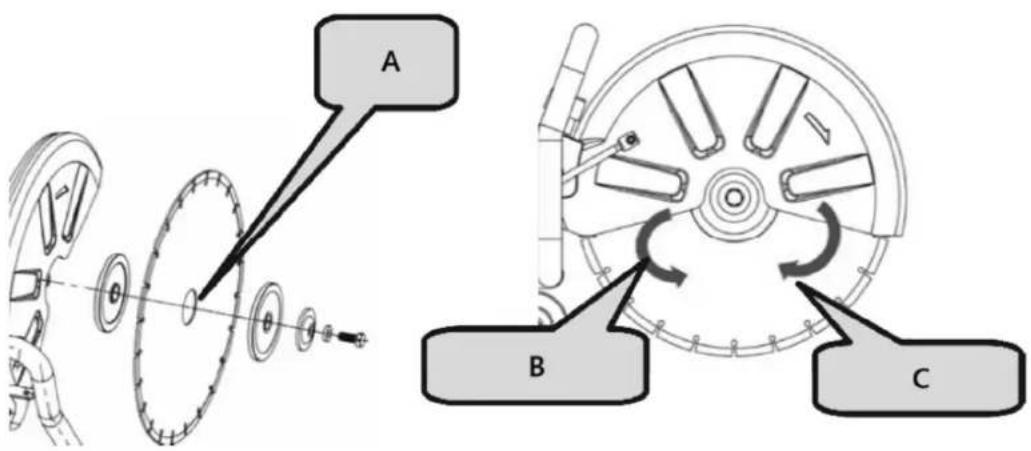

TIMANTTILAIKAN ASENTAMINEN/POISTAMINEN

VAROITUS! Turvallisuutesi vuoksi älä yritä leikata laattoja tai muita materiaaleja ennen kuin

työkalu on täysin koottu. Lue käyttöohjeet huolellisesti etukäteen ymmärtääksesi koneen toiminnot ja välttääksesi virheellisestä käytöstä aiheutuvat riskit. Varmista, että sahanterä on asennettu oikein sisä- ja ulkolaipan (painelevyjen) väliin.

1. Sammuta työkalun kytkin ja irrota se pistorasiasta.
2. Paina karan lukituspainiketta toisella kädellä ja löysää samalla mukana toimitettua jakoavainta (vastakierteitetty pultti) kääntämällä sitä myötäpäivään.
3. Irrota joustava aluslevy ja ulkolaippa (painelevy).
4. Aseta sahanterä sisälaipan (painelevyn) askelman päälle. Huomautus: Jotkut terät saattavat vaatia pienen sisäaluslevyn, jotta ne tukevat kiinni laippaan.
5. Asenna ulkolaippa (painelevy) takaisin ulostuloakselille.
6. Aseta pieni elastinen painelevy.
7. Paina itselukittumispainiketta ja kiristä pulttia (vastakierteitetty) vastapäivään jakoavaimella.
8. Käännä sahanterää varovasti varmistaaksesi, että itselukittuva tappi on vapautunut ja että terä pyörii tasaisesti.

A B C

A- Sisäinen aluslevy

B- Vastapäivään

C- Myötäpäivään

VAROITUS!

• Sahanterän nuolen suunnan on vastattava koneen kannessa ilmoitettua pyörimissuuntaa.
• Turvallisuutesi vuoksi irrota aina jakoavain heti käytön jälkeen ja palauta se työkalupakkiin.
  • Tarkista terän laipat roskien varalta ennen uuden terän asentamista.
• Älä käytä tylsiä tai rikkoutuneita teriä.
• Tarkista terät usein niiden kunnon ja kulumisen varalta.
  • Vaihda vaurioituneet tai kuluneet terät välittömästi.
  • Varmista aina ylimääräisen materiaalin turvallinen käsittely ja hävittäminen.

3.4. Laitteen käyttö

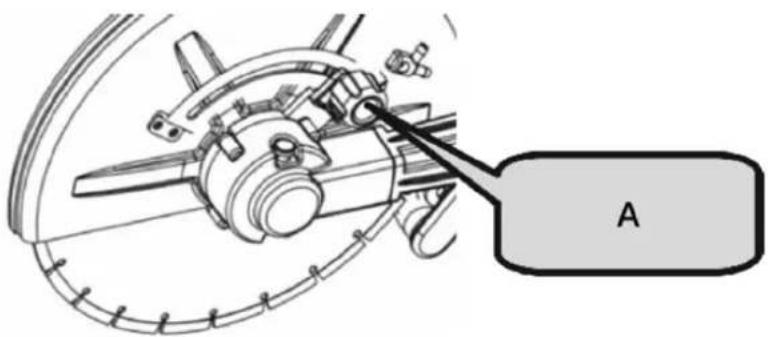

SUOJAN KULMAN SÄÄTÖ

1. Kun leikkaat epäsäännöllistä työkappaletta ja suojan ja työkappaleen välille syntyy häiriöitä, säädä suojakannen kulmaa niin, että se parhaiten vastaa sekä leikkaus- että suojausvaatimuksia.
2. Löysää muovinuppia, kierrä suojakansi sopivaan asentoon ja kiristä sitten muovinuppi kiinnittääksesi sen.

A

A- Muovinen nuppi

KÄYTÄNNÖN SOVELLUS

1. Virtalähteen jännitteen on vastattava teknisessä kilvessä ilmoitettua jännitettä.
2. Tarkista leikkuuterä ennen käyttöä. Sen on oltava asennettu oikein ja sen on pyörittävä vapaasti. Suorita kuormittamaton testi vähintään 30 sekunnin ajan. Älä käytä vaurioituneita, epämuodostuneita tai täriseviä teriä – vaurioituneet terät voivat katketa ja aiheuttaa vammoja.
3. Lyijypohjaisia pigmenttejä, mineraaleja tai metalleja sisältävien materiaalien käsittelystä syntyvä jätepöly voi olla terveydelle vaarallista. Varmista työpaikan asianmukainen ilmanvaihto. P2-luokan suodatinmaskin käyttöä suositellaan.

HIILIHARJAN VAIHTO

1. Löysää harjapitimen kannen ruuvit.
2. Irrota harjapitimen kansi.
3. Avaa kierrejousi.
4. Irrota hiiliharjan solki teräväkärkisillä pihteillä ja ota hiiliharja ulos.
5. Asenna alkuperäinen hiiliharja ja aseta solki harjanpitimeen.
6. Peitä harjapitimen kansi ja kiinnitä se ruuveilla.

HUOMAUTUS!

Tarkista hiiliharjan koko pitkäaikaisen käytön jälkeen. Jos se on alle 7 mm, vaihda se välittömästi. Muuten moottori voi vaurioitua.

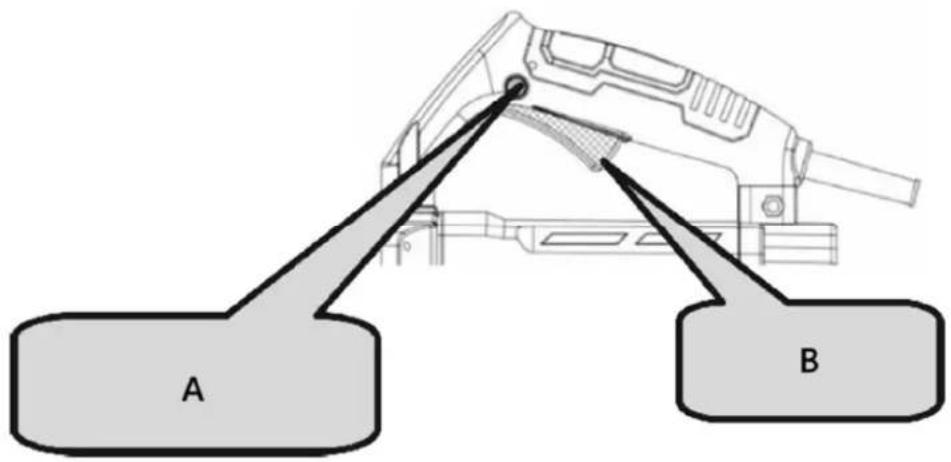

Kytkimen toiminta

1. Virta päälle: Paina itselukittumatonta painiketta ja paina sitten kytkinpainiketta.
2. Sammuttaminen: Vapauta kytkinpainike.

A B

A- Itselukittumaton painike
B- Kytkin

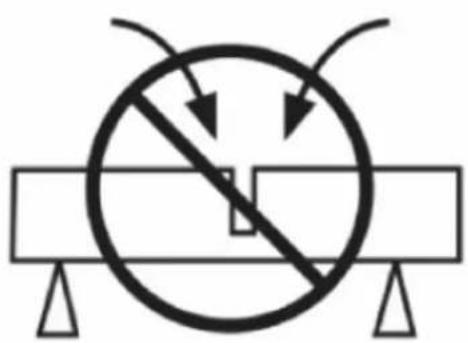

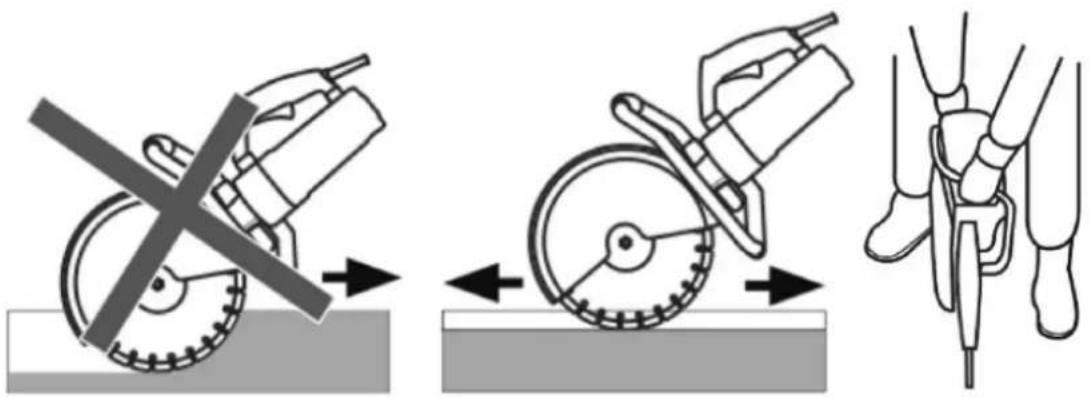

VAROITUS!

• Tarkista timanttilaikka aina ennen työn aloittamista.
• Älä koskaan käytä timanttilaikkaa, joka on haljennut, rikkoutunut tai vääntynyt.
• Älä levitä vettä tai jäähdytysnestettä timanttilaikkaalle.
• Aloita leikkaaminen vasta, kun timanttilaikka saavuttaa maksiminopeuden.
• Jos timanttilaikka jumittuu tai kuulet epänormaalia ääntä, katkaise virta välittömästi.
• Älä koskaan käytä timanttilaikkaa siksak- tai kaarevien viivojen leikkaamiseen. Älä käytä timanttilaikan sivupintaa äläkä yritä tehdä vinoja leikkauksia.
• Liian suuri voima terän kohdistamiseksi merkittyyn viivaan voi ylikuormittaa ja vahingoittaa moottoria, ylikuumentaa timanttilaikkaa ja lyhentää sen käyttöikää.
• Pidä virtajohto poissa timanttihiontalaikan läheltä käytön aikana.
• Kun työ on valmis, katkaise virta ja irrota työkalu pistorasiasta.
• Tue työkappaletta varmistaaksesi ennustettavan leikkausreitin ja leikkausjäljen pysymisen avoimena.

• Varmista, ettei terä kosketa mihinkään esineeseen konetta käynnistäessäsi.

• Leikkaa aina suurimmalla nopeudella.
- Aloita leikkaaminen tasaisesti ja anna työkalun tehdä työ käyttämättä liikaa painetta.
- Liikuta terää varovasti eteen- ja taaksepäin vähentääksesi kosketuspinta-alaa, mikä auttaa alentamaan terän lämpötilaa ja varmistaa tehokkaan leikkauksen.

- Syötä konetta suoraan terän linjassa. Sivupaine voi vahingoittaa terää ja on vaarallista.

3.5. Puhdistus ja huolto

a) Irrota pistoke pistorasiasta ja anna laitteen jäähtyä kokonaan ennen jokaista puhdistusta, säätöä tai lisävarusteiden vaihtoa tai jos laitetta ei käytetä.
- Odota, kunnes pyörivät elementit pysähtyvät.
b) Irrota laite aina pistorasiasta ennen sen puhdistamista tai säilyttämistä.
c) Käytä pinnan puhdistukseen vain syövyttämättömiä puhdistusaineita.
d) Laitteen puhdistuksen jälkeen kaikki osat tulee kuivata kokonaan ennen sen uudelleenkäyttöä.
e) Säilytä laitetta kuivassa, viileässä paikassa, suojassa kosteudelta ja suoralta auringonvalolta.
f) Älä suihkuta laitetta vesisuihkulla äläkä upota sitä veteen.
g) Laite on tarkastettava säännöllisesti sen teknisen suorituskyvyn ja mahdollisten vaurioiden havaitsemiseksi.
h) Käytä puhdistukseen pehmeää, kosteaa liinaa.
i) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. metalliharjaa tai metallista lastaa), koska ne voivat vahingoittaa laitteen pintamateriaalia.
j) Älä puhdista laitetta happamalla aineella, lääketieteellisiin tarkoituksiin tarkoitetuilla aineilla, ohentimilla, polttoaineella, öljyillä tai muilla kemikaaleilla, koska ne voivat vahingoittaa laitetta.

HUOLTO-OHJEET

1. Timanttilaikan tarkastus

Kulunut timanttilaikka voi ylikuormittaa moottoria ja heikentää työtehoa. Vaihda se uuteen tarvittaessa.

2. Kiinnitysruuvien tarkastus

Tarkista säännöllisesti kaikkien kiinnitysruuvien tiukka kiristys. Kiristä löysät ruuvit välittömästi vakavien vaarojen välttämiseksi.

3. Moottorin huolto

Varmista, etteivät moottorin käämit vaurioidu tai altistu öljylle tai vedelle.

4. Pidä työkalu puhtaana ja vapaana roskista

Vältä bentseeniä, trikloorietyleeniä, kloridia tai ammoniakkia sisältävien puhdistusaineiden käyttöä, sillä ne voivat vahingoittaa muoviosia.

5. Häiriökäsittely

Jos ilmenee sähköinen tai mekaaninen toimintahäiriö, sammuta työkalu välittömästi ja irrota pistoke pistorasiasta.

6. Liallinen kipinöinti

Lilallinen kipinöinti voi viitata moottorin likaisuuteen tai hiiliharjojen kulumiseen. Tarkista kuluminen ja vaihda harjat, kun ne ovat lyhyempiä kuin 6 mm.

HUOMAUTUS!

Jos konetta käytetään tienleikkuukoneena tai pitkän matkan leikkaukseen, kiinnitä huomiota seuraaviin seikkoihin:

1. Jatkuvan leikkaamisen jälkeen on suositeltavaa antaa koneen levätä tai käydä tyhjäkäynnillä 5–10 minuuttia.
2. Vältä liiallisen voiman käyttöä leikkaamisen aikana. Ohjaa leikkaussuuntaa kevyesti painamalla varmistaaksesi helpon käytön ja paremman kestävyyden.
3. Käytä oikeaa leikkausmenetelmää: leikkaus → tyhjäkäynti → uudelleenleikkaus.
4. Anna koneen käydä tyhjäkäynnillä hetken ennen sammuttamista moottorin suojaamiseksi.
5. Näiden vinkkien noudattaminen auttaa sinua saavuttamaan tehokkaan ja tasaisen leikkauksen.

KÄYTTÖJEN LAITTEIDEN HÄVITTÄMINEN

Älä hävitä tätä laitetta kunnallisen jätteen mukana. Toimita se sähkö- ja sähkölaitteiden kierrätys- ja keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistuksessa käytetyt muovit voidaan kierrättää niiden merkintöjen mukaisesti. Kierrättämällä osallistut merkittävästi ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisesta kierrätyskeskuksesta.

Pöly voi sisältää haitallisia aineita, eikä sitä tule hävittää tavallisena jätteenä. Se on toimitettava erityisiin jätteenkeräysasemiin asianmukaiseen hävittämiseen.

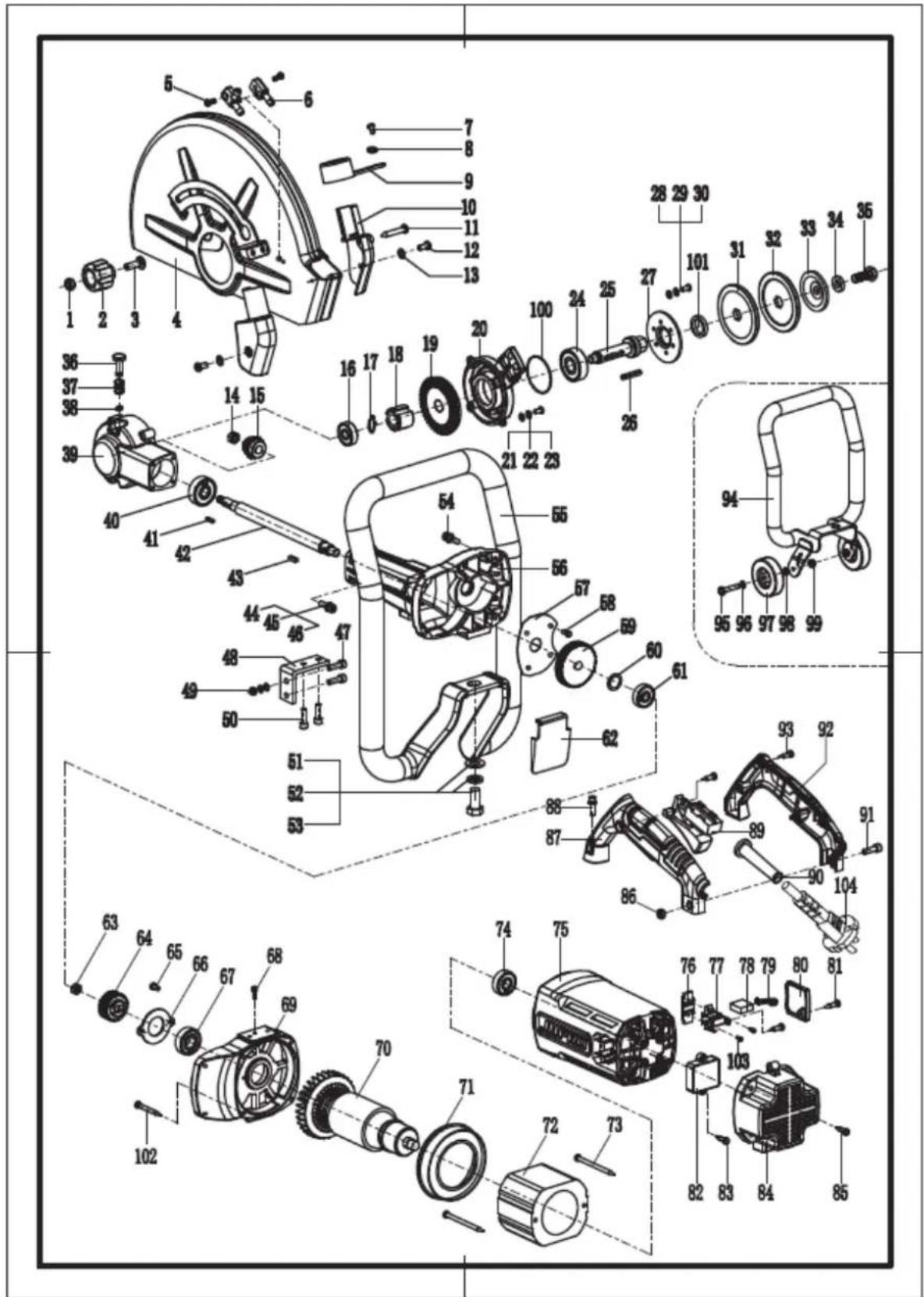

3.6. Osaluettelo

Ei.1	KuvausM8-mutteri 1	Määrä	Ei.39	KuvausPääkuori	Määrä1	Ei.	Kuvaus71	Määrä
2	Muovinen nuppi	1	40	6301 laakeri 1	72	Staattori 1
3	M8x35 ruuvi	1	41	Neliöavain 3X3X13.6 1 73	5X80	ruuvi	2
4	Suojakansi	1	42	Kara	1	74	6201 laakeri	1
5	5X10 ruuvi	2	43	Neliökiila 4X4X13.6	1 75	Moottorin kansi 1
6	Vesisuutin	1	44	M5X20 ruuvi	4	76	Kiinnitysklipsi	2
7	4X10 ruuvi	1	45	5 jousialuslevy	4	77	Harjapidike	2
8	4 litteä aluslevy	1	46	5 litteä aluslevy	4	78	Hiiliharja	2
9	Pölynpoiston kansi	1	47	M6X35 ruuvi	2	79	Kierrejousi	2
10	Pölysuoja	1	48	Suorakulmainen kiinnitin	1	80	Harjan suojus	2
11	4X30 ruuvi	1	49	M6-mutteri	2	81	4X14 ruuvi	6
12	4X10 ruuvi	2		6 jousialuslevy	2	82	Käynnistin	1
13	4 litteä aluslevy	2		6 litteä aluslevy	2	83	4X14 ruuvi	2
14	M8X1.25 mutteri	1	50	M6X16-ruuvi	2	84	Takakansi	1
15	Pienet vaihdelaatikot	1		6 jousialuslevy	2	85	5X20 ruuvi	4
16	6200 laakeri	1		6 litteä aluslevy	2	86	M6-mutteri	1
17	14 akselin puristin	1	51	M12X25 kuusiopultti	1		Kytkimen kahva 87 (vasen)	1
18	Suuri vaihde	1	52	12 jousialuslevy	1	88	M5X25 ruuvi	4
19	Suuri vaihde	1	53	12 litteä aluslevy	1		5 jousialuslevy	4
20	Päänsuoja	1	54	M5X25 ruuvi	4		5 litteä aluslevy	4
21	5X14 ruuvi	4		5 jousialuslevy	4	89	Kytkin	1
22	5 jousialuslevy	4		5 litteä aluslevy	4	90	Tuppi	1
23	5 litteä aluslevy	4	55	Käsinoja	1	91	M6X25 ruuvi	1
24	6302 laakeri	1	56	Vaihdelaatikko	1	92	Kytkimen kahva (oikea)	1
25	Pieni vetoakseli	1	57	Öljynohjainlevy	1	93	4X16 ruuvi	5
26	Neliöavain 4X4X30	1	58	4X10 ruuvi	4	94	Kiinnike	1
27	6302 laakerin puristus	1	59	Litteä vaihde	1	95	M8X45 kuusiopultti	2
28	5X14 ruuvi	3	60	Litteä aluslevy 23 X 15 X 1	1	96	8 litteä aluslevy	1
29	5 jousialuslevy	3	61	6200 laakeri 1	97	Pyörä	2
30	5 litteä aluslevy	3	62	Pölysuoja	1	98	8X8 välikappale	1
31	Alempi puristuslevy	1	63	M8X1.25 mutteri	1	99	M8-mutteri	2
32	Ylempi puristuslevy	1	64	Pienet vaihdelaatikot	1	100	60X2 tiivistysrengas	1
33	Elastinen puristuslevy	1	65	4X10 ruuvi	2	101	24X35X7 öljytiiviste	1
34	10 litteä aluslevy	1	66	Laakerin puristuslevy	1	102	5X35 ruuvi	4
35	M10x25 ruuvi	1	67	6202 laakeri	1	103	4X8 ruuvi	4
36	Kiinnitä	1	68	4X10 ruuvi	1	104	Kaapeli	1
37	Kevät	1	69	Liitäntäkansi	1
38	Lukkorengas 6	1	70	Roottori	1

Tuulilasi
