BRUKSANVISNING CCSE-3500.420 MSW

5. Händtering av feil

Denna användarmanual har översatts med maskinöversättning. Vi har gjort allt vi kan för att säkerställa att översättningen är korrekt, men observera att automatiserade översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den ursprungliga engelska versionen är inte juridiskt bindande. Om du har några frågor om översättningens noggrannhet, vänligen hänvisa till den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Betongkapningssåg
Modell	MSW-CCSE-3500.420
Märkspänning [V~] / frekvens [Hz] 230 / 50
Nominell effekt [W] 3500
Tomgångsvarvtal [varv/min] Max 4000
Max skivdiameter [cm] 420
Max skärdjup [mm] 155
Mätt [bredd x djup x höjd; mm] 240 x 800 x 420
Vikt [kg] 15,8

1. Allmän beskrivning

Bruksanvisningen är utformad för att underlätta säker och problemfri användning av enheten. Produkten är designad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av den senaste tekniken och komponenterna. Dessutom är den producerad i enlighet med de strängaste kvalitetsstandarderna.

ANVÄND INTE ENHETEN OM DU IKKE HAR LÄST OCH FÖRSTÄTT DENNA ANVÄNDARHANDBOK NOGGRANT.

För att öka produktens livslängd och säkerställa problemfri drift, använd den i enlighet med denna användarmanual och utför regelbundet underhåll. De tekniska uppgifterna och specifikationerna i denna användarmanual är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Enheten är konstruerad för att minska riskerna för bulleremission till ett minimum, med hänsyn till tekniska framsteg och möjligheter till bullerreducing.

Legend

Produkten uppfyller gällande säkerhetsstandarder.

Läs instruktionerna före användning.

Produkten måste återvinnas.

VARNING! eller WARNING! eller KOM IHÅG! Gäller för den givna situationen.

(allmän varningsskylt)

Använd hörselskydd. Exponering för höga ljud kan leda till hörselnedsättning.

Använd skyddsglasögon.

Använd dammask (andningsskydd).

Använd skyddshandskar.

Använd fotskydd.

OBS! Varning för elektriska stötar!

OBS! Varning för högt ljud!

OBSERVERA! Ritningarna i denna manual är endast avsedda som illustration och kan skilja sig från den faktiska produkten i vissa detaljer.

2. Användningssäkerhet

UPPMÄRKSAMHET!

Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan leda till elektrisk stöt, brand och/eller allvarliga skador eller till och med dödsfall.

Termerna "enhet" eller "produkt" används i varningar och instruktioner för att hänvisa till:

Betongkapningssåg

2.1. Elsäkerhet

a) Kontakten måste passa i uttaget. Modifiera inte kontakten på något sätt. Att använda originalkontakter och matchande uttag minskar risken för elektriska stötar.
b) Undvik att vidröra jordade element som rör, värmare, pannor och kylskåp. Det finns en ökad risk för elstöt om den jordade enheten utsätts för regn, kommer i direkt kontakt med en våt yta eller används i en fuktig miljö. Vatten som tränger in i enheten ökar risken för skador på enheten och för elstöt.
c) Rör inte vid enheten med våta eller fuktiga händer.
d) Använd endast kabeln för dess avsedda ändamål. Använd den aldrig för att bära enheten eller för att dra ut kontakten ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter eller rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.
e) Om du arbetar med enheten utomhus, se till att använda en förlängningssladd som är lämplig för utomhusbruk. Att använda en förlängningssladd som är lämplig för utomhusbruk minskar risken för elektriska stötar.
f) Om det inte kan undvikas att använda enheten i en fuktig miljö bör en jordfelsbrytare (RCD) användas. Användning av en RCD minskar risken för elektriska stötar.

g) Använd inte enheten om nätsladden är skadad eller visar tydliga tecken på slitage. En skadad nätsladd bör bytas ut av en kvalificerad elektriker eller tillverkarens servicecenter.
h) För att undvika elektriska stötar, doppa inte sladden, kontakten eller enheten i vatten eller andra vätskor. Använd inte enheten på våta ytor.
i) OBS! LIVSFARA! Doppa aldrig apparaten i vatten eller andra vätskor vid rengöring.
j) Använd inte i mycket fuktiga miljöer eller i direkt närhet av vattentankar.
k) Se till att apparaten inte blir våt. Risk för elektrisk stöt!

2.2. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är ren och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att tänka framåt, observera vad som händer och använd sunt förnuft när du arbetar med enheten.
b) Använd inte enheten i en potentiellt explosiv miljö, till exempel i närvaro av brandfarliga vätskor, gaser eller damm. Enheten genererar gnistor som kan antända damm eller ångor.
c) Om du upptäcker skador eller oregelbunden funktion, stäng omedelbart av enheten och rapportera det till en handledare utan dröjsmål.
d) Om du är osäker på om produkten fungerar korrekt eller om du upptäcker skador, vänligen kontakta tillverkarens servicecenter.
e) Endast tillverkarens servicecenter får utföra reparationer på produkten. Försök inte att utföra reparationerna själv!
f) Vid brand, använd en brandsläckare med pulver eller koldioxid (CO2) (en avsedd för användning på spänningsförande elektriska apparater) för att släcka den.
g) Barn eller obehöriga personer får inte vistas på arbetsplatsen. En distraktion kan leda till att de förlorar kontrollen över enheten.
h) Använd enheten i ett välventilerat utrymme.

i) Apparaten producerar damm och skräp under drift. Det är viktigt att skydda åskådare från deras skadliga effekter.
j) Om anordningar finns för anslutning av dammutsug och uppsamling, se till att dessa är anslutna och används korrekt. Användning av dammutsug kan minska dammrelaterade faror.
k) Kontrollera regelbundet säkerhetsetiketternas skick. Om etiketterna är oläsliga måste de bytas ut.
I) Vänligen spara denna manual för framtida bruk. Om enheten överlämnas till tredje part måste manualen följa med.

m) Förvara förpackningsdelar och små monteringsdelar utom räckhåll för barn.

n) Håll apparaten utom räckhåll för barn och djur.

o) Om denna apparat används tillsammans med annan utrustning ska även övriga bruksanvisningar följas.

Kom ihåg! Skydda barn och andra åskådare när du använder enheten.

2.3. Personlig säkerhet

a) Använd inte apparaten när du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som avsevärt kan försämra förmågan att använda apparaten.

b) Maskinen får användas av personer i god fysisk form som kan hantera maskinen, är korrekt utbildade, har läst denna bruksanvisning och har fått utbildning i arbetsmiljö och säkerhet.
c) Använd sunt förnuft och var uppmärksam när du arbetar med enheten. Tillfällig koncentrationsförlust vid användning av enheten kan leda till allvarliga skador.
d) Använd personlig skyddsutrustning enligt vad som krävs för arbete med enheten, enligt avsnitt 1 "Teckenförklaring". Användning av korrekt och godkänd personlig skyddsutrustning minskar risken för skador.
e) För att förhindra att enheten slås på av misstag, se till att strömbrytaren är i AV-läge innan du ansluter den till en strömkälla.
f) förbli stabil hela tiden när du använder enheten. Detta säkerställer bättre kontroll över enheten i oväntade situationer.
g) Bär inte löst sittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.
h) Ta bort alla justeringsverktyg eller skiftnycklar innan du slår på enheten. Om ett verktyg eller en skiftnyckel lämnas kvar i enhetens roterande del kan det orsaka skador.
i) Enheten är inte en leksak. Barn måste övervakas för att säkerställa att de inte leker med enheten.
j) Stoppa inte in händerna eller andra föremål i enheten medan den används!

2.4. Säker användning av enheten

a) Överbelasta inte enheten. Använd lämpliga verktyg för den givna uppgiften. En korrekt vald enhet kommer att utföra den uppgift den är konstruerad för bättre och på ett säkrare sätt.
b) Använd inte apparaten om "ON/OFF"-knappen inte fungerar korrekt (inte slår på och av apparaten). Apparater som inte kan slås på och av med "ON/OFF"-knappen är farliga, bör inte användas och måste repareras.
c) Se till att kontakten är urkopplad från uttaget innan du utför några justeringar, byter ut tillbehör eller lägger enheten åt sidan. Sådana försiktighetsåtgärder minskar risken för att enheten aktiveras av misstag.
d) När den inte används, förvara den på en säker plats, utom räckhåll för barn och personer som inte är bekanta med enheten och som inte har läst bruksanvisningen. Enheten kan utgöra en fara i händerna på oerfarna användare.
e) Håll enheten i perfekt tekniskt skick. Kontrollera före varje användning att det inte finns några allmänna skador, särskilt att rörliga komponenter inte har spruckna delar eller element, och att det inte finns andra förhållanden som kan påverka enhetens säkra drift. Om skador upptäcks, lämna in enheten för reparation före användning.

f) Förvara enheten utom räckhåll för barn.
g) Reparation eller underhåll av enheten bör utföras av kvalificerad personal och endast med originalreservdelar. Detta garanterar säker användning.
h) För att säkerställa enhetens funktionsduglighet, ta inte bort fabriksmonterade skydd och lossa inte några skruvar.
i) Vid transport och hantering av enheten mellan lager och destination, följ de arbetsmiljö- och säkerhetsprinciper för manuell transport som gäller i det land där enheten ska användas.
j) Undvik situationer där enheten slutar fungera under användning på grund av överbelastning. Detta kan leda till överhettning av drivelementen och skador på enheten.
k) Rör inte vid ledade delar eller tillbehör om inte enheten har kopplats bort från strömkällan.

I) Lämna inte apparaten utan uppsikt medan den används.
m) Rengör enheten regelbundet för att förhindra att envis smuts samlas.
n) Arbeta inte på två arbetsstycken samtidigt.
o) Apparaten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan tillsyn av en vuxen person.
p) Kör inte apparaten när den är tom.
q) Det är förbjudet att ingripa i enhetens struktur för att ändra dess parametrar eller konstruktion.
r) Håll apparaten borta från eld- och värmekällor.
s) Täck inte över ventilationsöppningarna!
t) Häll skärverktygen vassa och rena. Korrekt underhållna skärverktyg med vassa skäreggar har mindre risk att fastna. och är lättare att kontrollera.
u) Slipskivor får inte användas.
v) Använd inte med det fasta skyddet borttaget.
w) Starta inte skäraren när skäret är i kontakt med arbetsstycket.
x) Efter att skärmaskinen har stängts av, ställ inte ner skärmaskinen förrän skärbladet har stannat helt, och använd inte någon yttre kraft för att tvinga diamantsågbladet att stanna.
y) Innan du byter ut kapblad, justerar skärdjupet eller vattenledningen, justerar någon del av maskinen eller reparerar kapmaskinen, ska kontakten dras ut från strömförsörjningen och diamantsågbladet ska vara i statiskt tillstånd.
z) När diamantsågbladet riskerar att skära till den mörka tråden eller sin egen tråd vid användning, kan elverktyget endast hållas genom den isolerade hållarytan. Om diamantsågbladet vidrör den spänningsförande ledningen kan elverktygets exponerade metalldelar bli spänningsförande och operatören kan utsättas för risk för elektriska stötar.
aa) Var extra försiktig när du gör "blindsnitt" i väggar eller andra blinda områden. Diamantsågblad kan skära av gas- eller vattenrör, ledningar eller föremål som studsar tillbaka från dem.
bb) Håll händerna borta från sågområdet eller diamantsågbladet hela tiden. Din andra hand håller alltid i hjälphandtaget. Om du håller i sågbladet med båda händerna kommer du inte att skadas av sågbladet.
cc) Rör inte vid arbetsstyckets undersida. Skyddet kan inte skydda sågbladet under arbetsstycket.
dd) Använd alltid ett diamantsågblad med rätt storlek och axelform (diamant- eller cirkulärt). Om diamantsågbladet inte passar ihop med skärmaskinens klämdelar kommer det att orsaka excentrisk drift och okontroll.
ee) Använd inte skadade och icke-dimensionella brickor och bultar. Användning av skadade eller icke-konforma packningar och bultar kan leda till okontrollerad drift.

UPPMÄRKSAMHET! Trots enhetens säkra design och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar operatören, finns det fortfarande en liten risk för olyckor eller skador vid användning av enheten. Var uppmärksam och använd sunt förnuft när du använder enheten.

3. Använd riktlinjer

Produkten är avsedd för sågning av betong, sågning av metall, polering och andra ändamål.

Användaren är ansvarig för eventuella skador som uppstår till följd av oavsiktlig användning av enheten.

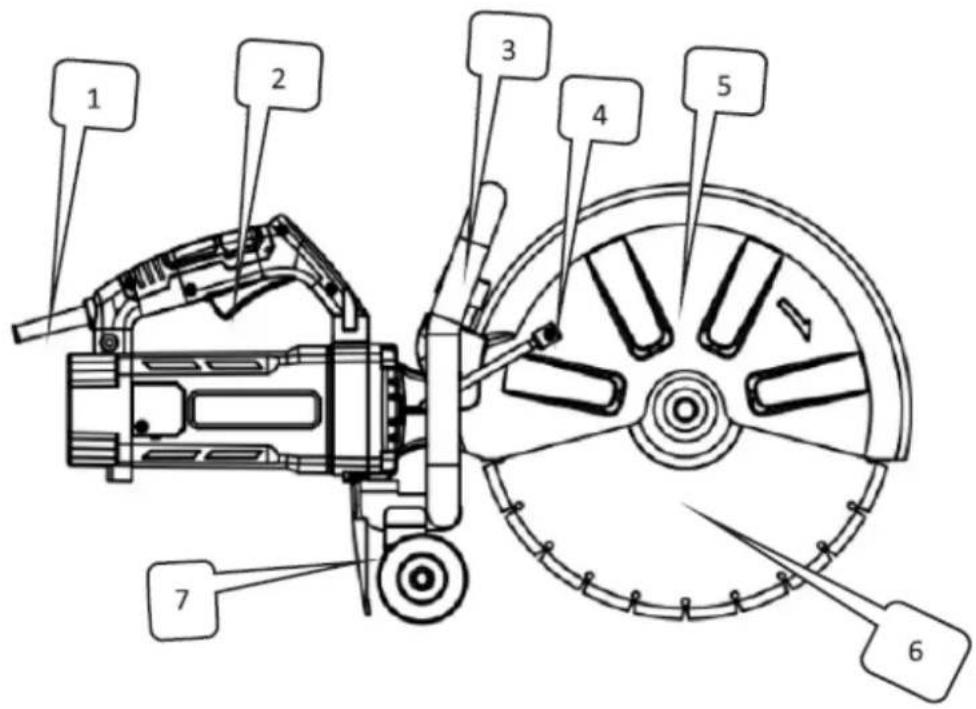

3.1. Enhetsbeskrivning

Inga.	Beskrivning
1	Slida
2	Växla
3	Konsol
4	Vatteninlopp
5	Skyddande
6	Bladsåg
7	Dammdämpare
8	Hantera
9	Sågbladets
10	Hjul
11	Borstskydd
12	Bakre

3.2. Förberedelser för användning

FÖRKONTROLL

1. Strömkälla

Se till att den strömkälla du avser att använda överensstämmer med de strömkrav som anges på produktens namnskylt.

2. Strömbrytare

Kontrollera att strömbrytaren är i AVSTÄNGT läge. Om verktyget är inkopplat medan strömbrytaren är PÅ kan det börja fungera omedelbart, vilket kan leda till en allvarlig olycka.

3. Förlängningssladd

Om arbetsområdet är långt från strömkällan, använd en förlängningssladd med tillräcklig tjocklek och nominell kapacitet. Håll förlängningssladden så kort som möjligt för att minska strömförlusten.

4. Kontroll och montering av diamantskivan

Kontrollera att diamantskivan är av angiven typ och att den är fri från sprickor, brott eller böjningar. Se till att skivan är ordentligt monterad. För installationsinformation, se avsnitt "3.3. Montering av enheten".

5. Hjulskyddsknopp

Se till att vredet som håller fast hjulskyddet är ordentligt åtdraget. En lös vredet kan göra att hjulskyddet förskjuts eller lossnar, vilket kan leda till skador på föraren.

FÖRSIKTIGHETSÄTGÄRDER

1. FARA: Håll händerna borta från sågområdet och bladet. Håll alltid den andra handen på hjälphandtaget eller motorhuset. Att hålla sågen med båda händerna hjälper till att förhindra skador från bladet.
2. Aktivera aldrig spindellåsknappen medan maskinen är igång.
3. Använd endast verktyg som anges av tillverkaren – använd endast diamant- eller kapskivor enligt rekommendationerna. Använd inte skärmaskinen medan du applicerar vatten.

4. Kontrollera alltid diamantskivan före användning. Använd den inte om den är sprucken, trasig eller böjd. Starta maskinen försiktigt och kontrollera om det finns några avvikelser.

5. Använd inte diamantskivan för att skära metall. Det kommer att minska dess livslängd eller orsaka att den går sönder.

6. Börja skära först efter att verktyget har nätt sin maximala rotationshastighet.
7. Undvik att använda för mycket kraft, vilket kan överbelasta motorn och minska effektiviteten och livslängden. Såga endast betong, kakel eller sten till ett djup av 100 mm eller mindre. För djupare snitt, gör 2 till 3 passeringar. Att såga djupare än 100 mm i ett svep minskar diamantskivans livslängd och kan orsaka motorfel.
8. Använd inte denna maskin för att skära asbest.
9. När du använder en skärskiva som producerar gnistor, täck dammuppsamlingsadaptern med ett gummilock och använd alltid skyddsglasögon.
10. Använd aldrig skadade eller felaktiga brickor eller bultar. Dessa delar är specialdesignade för din såg för att säkerställa optimal prestanda och säker användning.

WARNING! Koppla alltid ur skivskäraren innan du byter knivar, utför service, rengör eller justerar.

WARNING! För din säkerhet, försök inte att såga kakel eller andra material förrän verktyget är helt monterat. Läs noggrant igenom bruksanvisningen i förväg för att förstå maskinens funktioner och undvika risker från felaktig användning. Se till att sågbladet är korrekt monterat mellan inner- och ytterflänsen (tryckplattorna).

1. Stäng av verktyget och dra ur sladden ur uttaget.
2. Medan du trycker på spindelläsknappen med ena handen, använd den medföljande nyckeln för att lossa bulten (omvänd gångad) genom att vrida den medurs.
3. Ta bort den elastiska brickan och ytterflänsen (tryckplattan).
4. Placera sågbladet på innerflänsens (tryckplattans) steg. Obs: Vissa sågblad kan behöva en liten inre bricka för att säkerställa fast kontakt med flänsen.
5. Montera tillbaka den yttre flänsen (tryckplattan) på den utgående axeln.
6. Placera en liten elastisk tryckplatta.
7. Medan du trycker på självlåsningsknappen s, dra åt bulten (omvänd gånga) moturs med nyckeln.
8. Rotera försiktigt sågbladet för att säkerställa att självlåsningsstiftet har släppt och att bladet roterar smidigt.

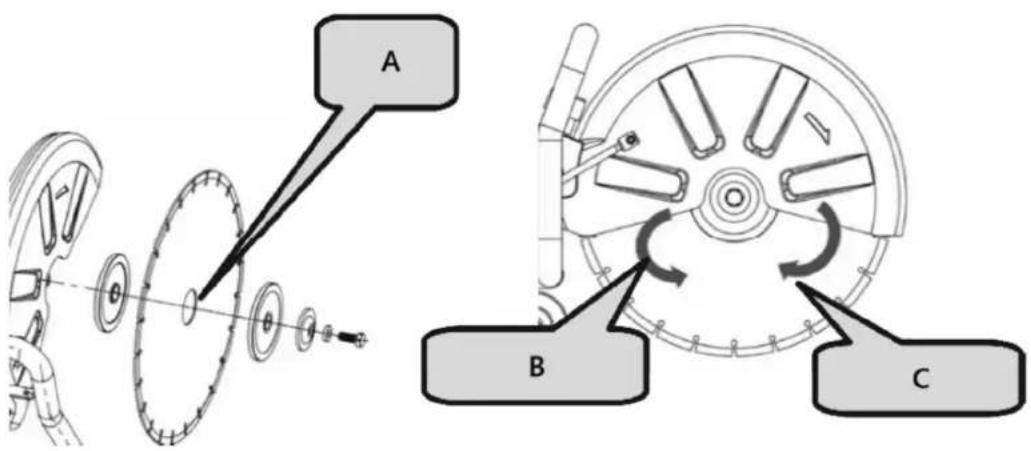

A B C

A- Inre bricka

B- Moturs

C- Medurs

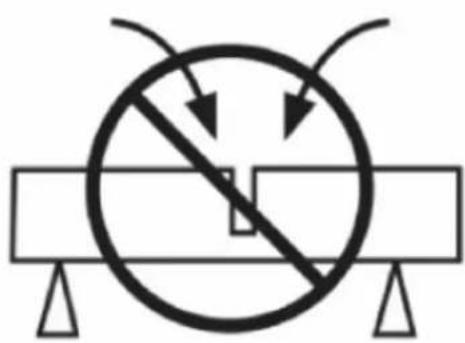

FÖRSIKTIGHET!

• Pilens riktning på sågbladet måste överensstämma med rotationsriktningen som anges på maskinkåpan.
• För din säkerhet, ta alltid bort nyckeln omedelbart efter användning och lägg tillbaka den i verktygslådan.
• Kontrollera knivflänsarna för skräp innan du monterar ett nytt knivblad.
• Använd inte slöa eller trasiga blad.
• Kontrollera knivarna ofta för deras skick och tecken på slitage.
• Byt ut skadade eller slitna knivar omedelbart.
• Säkerställ alltid säker hantering och avfallshantering av överskottsmaterial.

3.4. Enhetsanvändning

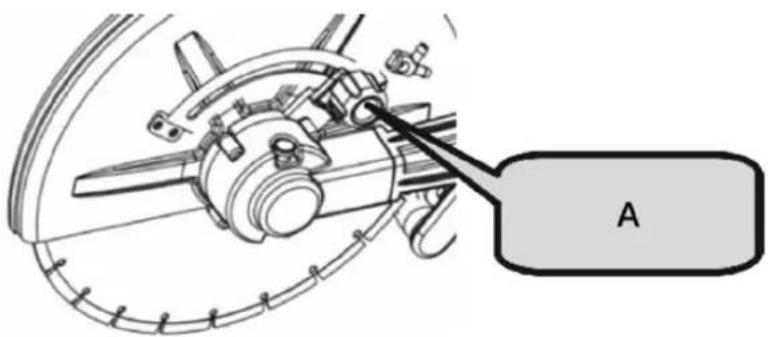

JUSTERING AV SKÄRMVINKEL

1. Vid skärning av ett ojämnt arbetsstycke och interferens uppstår mellan skärmen och arbetsstycket, justera skyddshöljets vinkel för att bäst tillgodose både skär- och skyddskraven.
2. Lossa plastknoppen, vrid skyddskåpan till lämplig position och dra sedan åt plastknoppen för att säkra den.

A

A- Plastknopp

PRAKTISK TILLÄMPNING

1. Strömförsörjningens spänning måste överensstämma med den spänning som anges på märkskylten.
2. Kontrollera skärbladet före användning. Det måste vara korrekt monterat och rotera fritt. Utför ett tomgångstest i minst 30 sekunder. Använd inte skadade, deformerade eller vibrerande blad – skadade blad kan gå sönder och orsaka skador.
3. Avfallsdamm från bearbetningsmaterial som innehåller blybaserade pigment, mineraler eller metaller kan vara hälsofarligt. Säkerställ god ventilation på arbetsplatsen. Det rekommenderas att bära en P2-filtermask.

BYTE AV KOLBORSTE

1. Lossa skruvarna på borsthållarens lock.
2. Ta bort borsthållarens lock.
3. Öppna spiralfjädern.
4. Använd en spetsig tång för att ta bort kolborstens spänne och ta ut kolborsten.
5. Montera den ursprungliga kolborsten och sätt i spännet i borsthållaren.
6. Täck över borsthällarens lock och skruva i skruvarna för att fästa det.

VARSEL!

Kontrollera kolborstens storlek efter längre tids användning. Om den är mindre än 7 mm, byt ut den omedelbart. Underlåtenhet att göra det kan leda till skador på motorn.

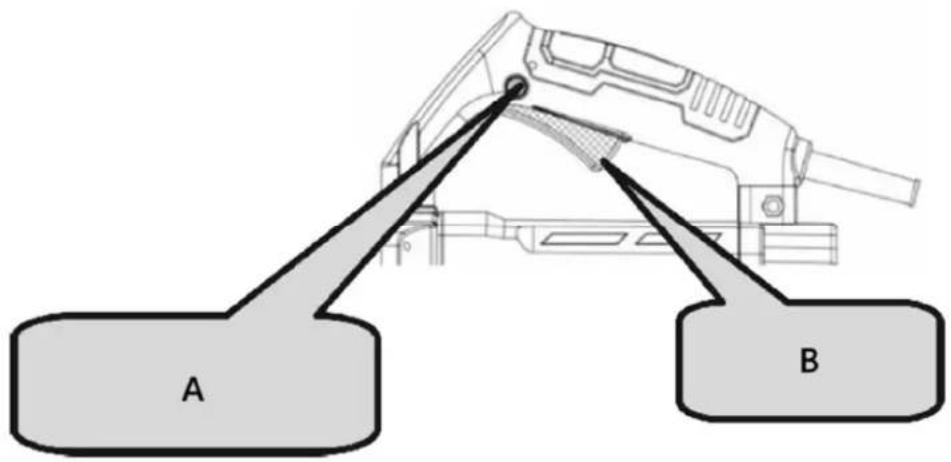

Växelfunktion

1. Slå på: Tryck på den självläsande knappen och tryck sedan på strömbrytaren.
2. Stäng av: Släpp strömbrytaren.

A B

A- Självläsande knapp
B- Växla

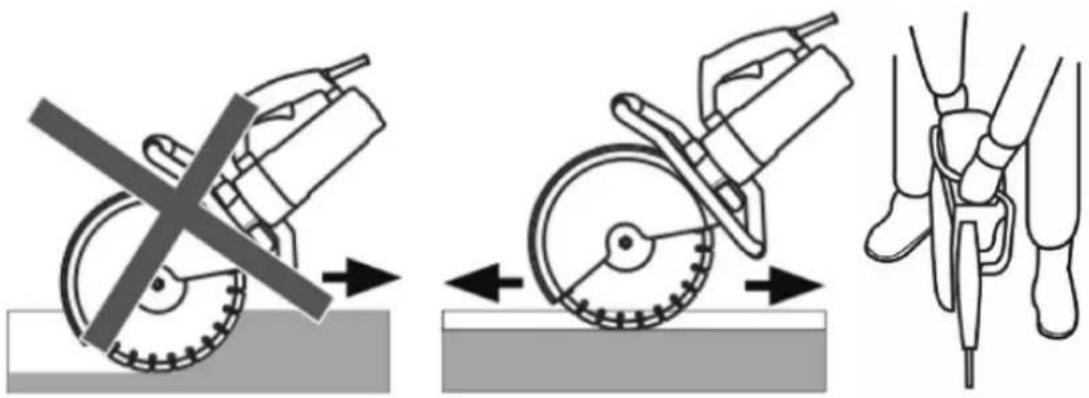

FÖRSIKTIGHET!

• Kontrollera alltid diamantskivan innan arbetet påbörjas.
  • Använd aldrig en diamantskiva som är sprucken, trasig eller böjd.
• Applicera inte vatten eller kylvätska på diamantskivan.
• Börja såga endast när diamantskivan när maximal hastighet.
• Om diamantskivan kärvar eller om du hör onormala ljud, stäng omedelbart av strömmen.
• Använd aldrig diamantskivan för att såga sicksack- eller böjda linjer. Använd inte diamantskivans sidoyta och försök inte heller att såga sneda snitt.
• För stor kraft för att rikta in bladet med den markerade linjen kan överbelasta och skada motorn, överhetta diamantskivan och förkorta dess livslängd.
• Håll nätsladden borta från diamantskivan under drift.
• När arbetet är klart, stäng av strömmen och dra ur sladden till verktyget.
• Stöd arbetsstycket för att säkerställa en förutsägbar skärbana och att snittet förblir öppet.

- Se till att bladet inte är i kontakt med något föremål när du startar maskinen.

• Skär alltid med maximal hastighet.
• Börja skära smidigt och låt verktyget göra jobbet utan att applicera för mycket tryck.
• För bladet försiktigt framåt och bakåt för att minska kontaktytan, vilket hjälper till att sänka bladtemperaturen och säkerställa effektiv skärning.

- Mata maskinen rakt i linje med bladet. Sidotryck kan skada bladet och är farligt.

3.5. Rengöring och underhåll

a) Dra ur nätsladden och låt apparaten svalna helt före varje rengöring, justering eller byte av tillbehör, eller om apparaten inte används.
• Vänta tills de roterande elementen har stannat.
b) Koppla alltid ur apparaten innan du rengör eller ställer undan den.
c) Använd endast icke-frätande rengöringsmedel för att rengöra ytan.
d) Efter rengöring av enheten bör alla delar torkas helt innan den används igen.
e) Förvara enheten på en torr. sval plats, fri från fukt och direkt sollius.
f) Spruta inte apparaten med vattenstråle och sänk inte ner den i vatten.
g) Enheten måste regelbundet inspekteras för att kontrollera dess tekniska funktion och upptäcka eventuella skador.
h) Använd en miuk, fuktig trasa för rengöring.
i) Använd inte vassa och/eller metalliska föremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens vtmaterial.
j) Rengör inte enheten med sura ämnen, medicinska medel, förtunningsmedel, bränsle, oljor eller andra kemiska ämnen eftersom det kan skada enheten.

UNDERHÅLLSINSTRUKTIONER

1. Inspektion av diamantskivan

En sliten diamantskiva kan överbelasta motorn och minska arbetseffektiviteten. Byt ut den mot en ny vid behov.

2. Inspektion av monteringsskruvarna

Kontrollera regelbundet alla monteringsskruvar för att säkerställa att de är ordentligt åtdragna. Dra omedelbart åt lösa skruvar för att undvika allvarliga faror.

3. Motorunderhåll

Var noga med att motorlindningarna inte skadas eller utsätts för olja eller vatten.

4. Håll verktyget rent och fritt från skräp

Undvik att använda rengöringsmedel som innehåller bensen, trikloretylen, klorid eller ammoniak, eftersom dessa kan skada plastkomponenter.

5. Hantering av fel

Om ett elektriskt eller mekaniskt fel uppstår, stäng omedelbart av verktyget och dra ur kontakten.

6. Överdriven gnistor

Överdriven gnista kan tyda på att motorn är smutsig eller att kolborstarna är slitna. Kontrollera slitage och byt ut borstarna när de är kortare än 6 mm.

VARSEL!

Om maskinen används som vägsågningsmaskin eller för långdistanssågning, var uppmärksam på följande:

1. Det rekommenderas att låta maskinen vila eller gå på tomgång i 5–10 minuter efter kontinuerlig skärning.
2. Undvik att använda för mycket kraft vid skärning. Styr helt enkelt skärriktningen med lätt tryck för att säkerställa enkel användning och bättre hållbarhet.
3. Använd rätt skärmetod: skärning → tomgång → omskärning.
4. Låt maskinen gå på tomgång en kort stund innan du stänger av den för att skydda motorn.
5. Genom att följa dessa tips får du en effektiv och smidig skärning.

KASSERING AV ANVÄNDDA ENHETER

Släng inte denna enhet i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasten som används för att tillverka enheten kan återvinnas i enlighet med deras märkning. Genom att välja att återvinna bidrar du avsevärt till att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsstation.

Dammet kan innehålla skadliga ämnen och bör inte kasseras som vanligt avfall. Det måste lämnas till särskilda återvinningsstationer för korrekt hantering.

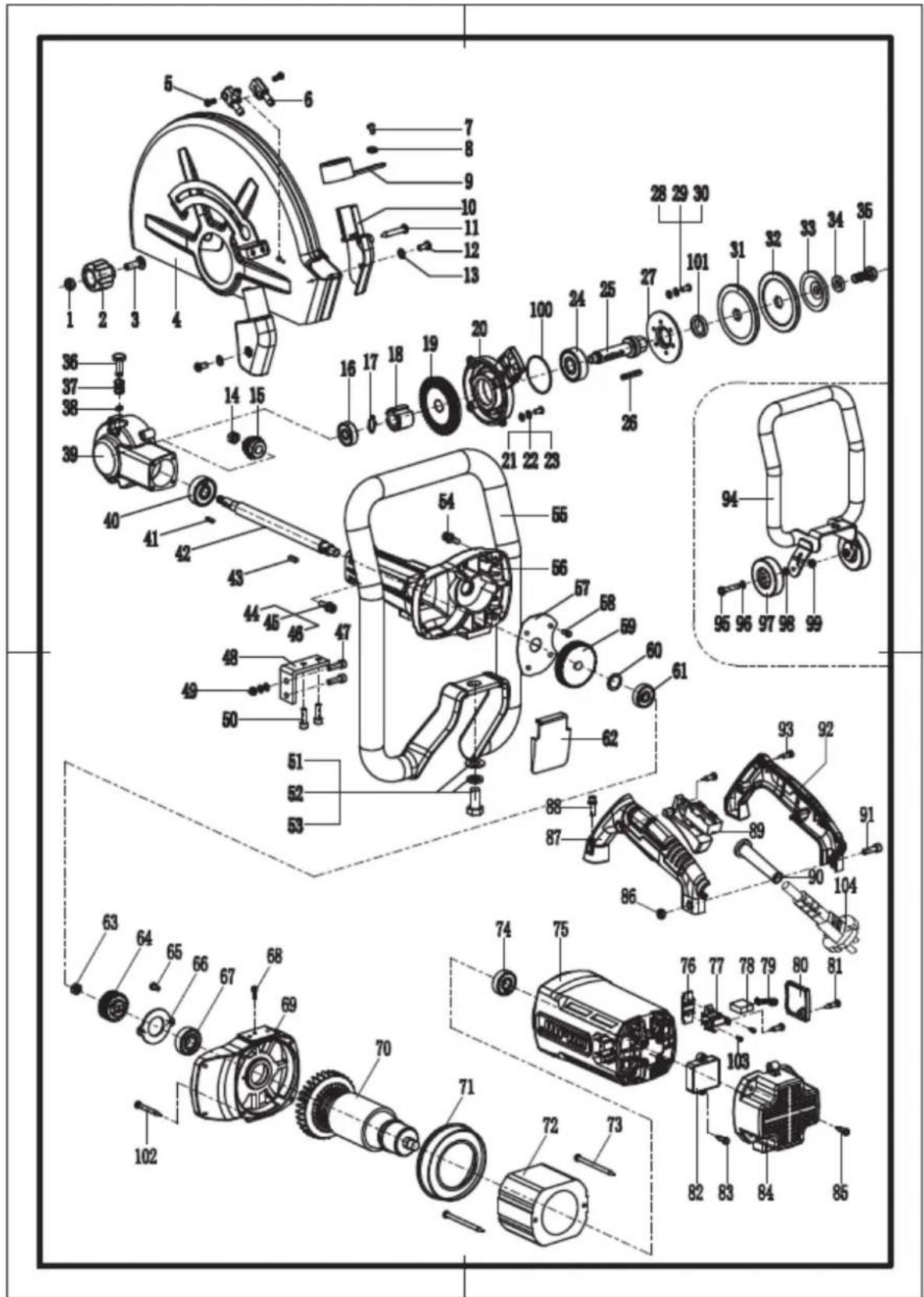

3.6. Dellista

Inga.	Beskrivning	Antal	Inga.	Beskrivning	Antal	Inga.	Beskrivning	Antal
1	M8-mutter 1		39	Huvudskal	1		71	Vindskydd
2	Plastknopp 1		40	6301 lager	1	72	Stator 1
3	M8X35 skruv	1	41	Fyrkantig nyckel 3X3X13.6	1	73	5X80 skruv
4	Skyddande skydd	1	42	Axel	1	74	6201 lager
5	5X10 skruv	2	43	Fyrkantig nyckel 4X4X13.6	1	75	Motorkåpa	1
6	Vattenmunstycke	1	44	M5X20 skruv	4		76 Fästklämma
7	4X10 skruv	1	45	5 fjäderbricka	4	77	Borstehållare	2
8	4 platt bricka	1	46	5 platt bricka	4	78	Kolborste	2
9	Dammutloppsskydd	1	47	M6X35 skruv	2		79 Spiralfjäder
10	Dammskydd	1	48	Rätvinkligt fäste	1		80 Borstskydd
11	4X30 skruv	1	49	M6-mutter	2	81	4X14 skruv	6
12	4X10 skruv	2		6 fjäderbricka	2	82	Starter	1
13	4 platt bricka	2		6 platt bricka	2	83	4X14 skruv	2
14	M8X1.25 mutter	1	50	M6X16 skruv	2	84 Bakre lock	1
15	Liten växel	1		6 fjäderbricka	2	85	5X20 skruv	4
16	6200 lager	1		6 platt bricka	2	86	M6-mutter	1
17	14 axelklämma	1	51	M12X25 sexkantsbult	1	87	Växelhandtag (vänster)	1
18	Stor växel	1	52	12 fjäderbricka	1	88	M5X25 skruv	4
19	Stor växel	1	53	12 platt bricka	1		5 fjäderbricka	4
20	Huvudskydd	1	54	M5X25 skruv	4		5 platt bricka	4
21	5X14 skruv	4		5 fjäderbricka	4	89	Växla	1
22	5 fjäderbricka	4		5 platt bricka	4	90	Slida	1
23	5 platt bricka	4	55	Armstöd	1	91	M6X25 skruv
24	6302 lager	1	56	Växellåda	1	92	Växelhandtag (höger)	1
25	Liten drivaxel	1	57	Oljebaffel	1	93	4X16 skruv
26	Fyrkantig nyckel 4X4X30	1	58	4X10 skruv	4		94 Konsol	1
27	6302 lagerpressning	1	59	Platt växel	1		M8X45 sexkantsbult	2
28	5X14 skruv	3	60	Plattbricka 23 X 15 X 1	1	96	8 platt bricka	1
29	5 fjäderbricka	3	61	6200 lager	1	97	Hjul	2
30	5 platt bricka	3	62	Dammskydd	1	98	8X8 distans	1
31	Nedre tryckplatta	1	63	M8X1.25 mutter	1		99 M8-mutter
32	Övre tryckplatta	1	64	Liten växel	1	100	60X2 tätningsring	1
33	Elastisk pressplatta	1	65	4X10 skruv	2	101	24X35X7 oljetätning	1
34	10 platt bricka	1	66	Lagerpressplatta	1	102	5X35 skruv	4
35	M10X25 skruv	1	67	6202 lager	1	103	4X8 skruv	4
36	Stift	1	68	4X10 skruv	1	104	Kabel	1
37	Fjädra	1	69	Anslutningsskydd	1
38	Läsring 6	1	70	Rotor	1

2

1

2

2

-

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

5

[Non-Text]

[Non-Text]

2
