NAUDOJIMO INSTRUKCIJA CCSE-3500.420 MSW

Šis naudotojo vadovas išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atkreipkite dėmesį, kad automatiniai vertimai nėra tobuli ir neturi pakeisti žmonių vertėjų. Oficiali naudotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. anglišką versiją, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti papraše el. paštu [e-mail].

Techniniai duomenys

Parametro aprašymas	Parametro reikšmė
Produkto pavadinimas Betono pjovimo pjūklas
Modelis	MSW-CCSE-3500.420
Nominali įtampa [V~] / dažnis [Hz] 230 / 50
Nominali galia [W] 3500
Tuščiosios eigos greitis [aps./min.] Maksimaliai 4000
Maks. disko skersmuo [cm] 420
Maks. pjovimo gylis [mm] 155
Matmenys [plotis x gylis x aukštis; mm] 240 x 800 x 420
Svoris [kg] 15.8

1. Bendras aprašymas

Naudotojo vadovas skirtas padėti saugiai ir be problemų naudoti įrenginį. Produktas suprojektuotas ir pagamintas laikantis griežtų techninių gairių, naudojant pažangiausias technologijas ir komponentus. Be to, jis gaminamas laikantis griežčiausių kokybės standartų.

NENAUDOKITE JRENGINIO, JEI AŠTRIAI NEPERSKAITĖTE IR NESUPRATOTE ŠIO NAUDOTOJO VADOVO.

Siekiant pailginti jrenginio tarnavimo laiką ir užtikrinti sklandų veikimą, naudokite jj pagal šį naudotojo vadovą ir reguliariai atlikite techninės priežiūros darbus. Šiame naudotojo vadove pateikti techniniai duomenys ir specifikacijos yra naujausi. Gamintojas pasilieka teisę atlikti pakeitimus, susijusius su kokybės gerinimu. Jrenginys suprojektuotas taip, kad triukšmo skleidžiamo triukšmo rizika būtų kuo mažesnė, atsižvelgiant į technologinę pažangą ir triukšmo mažinimo galimybes.

Legenda

Produktas atitinka atitinkamus saugos standartus.

Prieš naudojimą perskaitykite instrukcijas.

Produktas turi būti perdirbamas.

JSPĖJIMAS! arba ATSARGIAI! arba ATMINTINĖ! Taikoma konkrečiai situacijai.

(bendras įspėjamasis ženklas)

Naudokite ausų apsaugos priemones. Dėl didelio triukšmo galite prarasti klausą.

Mūvėkite apsauginius akinius.

Dévěkite dulkių kaukę (kvėpavimo takų apsauga).

Mūvėkite apsaugines pirštines.

Dévékite pédu apsaugos priemones.

DÈMESIO! Íspèjimas dėl elektros smūgio!

DĖMESIO! Įspėjimas dėl stipraus triukšmo!

PASTABA! Šiame vadove pateikti brėžiniai yra tik iliustraciniai ir kai kuriose detalėse gali skirtis nuo tikrojo gaminio.

2. Naudojimo saugumas

DÊMESIO! Perskaitykite visus saugos jspėjimus ir visas instrukcijas. Nesilaikant jspėjimų ir instrukcijų, gali kilti elektros smūgis, gaisras ir (arba) sunkūs sužalojimai ar net mirtis.

Terminali „irenginys“ arba „gaminys“ jspėjimuose ir instrukcijose vartojami kalbant apie:

Betono pjovimo pjūklas

2.1. Elektros sauga

a) Kištukas turi tikti lizdui. Jokiu būdu nemodifikuokite kištuko. Naudojant originalius kištukus ir atitinkamus lizdus, sumažėja elektros smūgio rizika.

b) Venkite liesti jžemintų elementų, tokių kaip vamzdžiai, šildytuvai, katilai ir šaldytuvai. Padidėja elektros smūgio rizika, jei jžemintas prietaisas lyja, tiesiogiai liečiasi su šlapiu paviršiumi arba veikia drėgnoje aplinkoje. ľ prietaisą patekęs vanduo padidina jo pažeidimo ir elektros smūgio riziką.

c) Nelieskite prietaiso šlapiomis ar drėgnomis rankomis.

d) Naudokite laidą tik pagal paskirtį. Niekada nenaudokite jo prietaisui nešti ar kištukui ištraukti iš lizdo. Laikykite laidą atokiau nuo šilumos šaltinių, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipynę laidai padidina elektros smūgio riziką.

e) Jei su jrenginiu dirbate lauke, būtinai naudokite ilgintuvą, tinkamą naudoti lauke. Naudojant ilgintuvą, tinkamą naudoti lauke, sumažėja elektros smūgio rizika.

f) Jei negalima išvengti prietaiso naudojimo drėgnoje aplinkoje, reikia naudoti liekamosios srovės įtaisą (RCD). RCD naudojimas sumažina elektros smūgio riziką.

g) Nenaudokite prietaiso, jei maitinimo laidas pažeistas arba matomi akivaizdūs susidėvėjimo požymiai. Pažeistą maitinimo laidą turi pakeisti kvalifikuotas elektrikas arba gamintojo techninės priežiūros centras.

h) Kad išvengtumėte elektros smūgio, nemerkite laido, kištuko ar prietaiso j vandenį ar kitus skysčius. Nenaudokite prietaiso ant šlapių paviršių.
i) DÉMESIO! PAVOJUS GYVYBEI! Valydami niekada nemerkite prietaiso j vandenj ar kitus skysčius.
j) Nenaudoti labai drėgnoje aplinkoje arba tiesioginėje vandens talpyklų aplinkoje.
k) Saugokite prietaisą nuo drègmės. Elektros smūgio pavojus!

2.2. Saugumas darbo vietoje

a) Isitikinkite, kad darbo vieta yra švari ir gerai apšviesta. Netvarkinga arba prastai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Stenkitės mąstyti į priekį, stebėkite, kas vyksta, ir dirbdami su įrenginiu vadovaukitės sveiku protu.
b) Nenaudokite prietaiso potencialiai sprogioje aplinkoje, pavyzdžiui, kai yra degių skysčių, dujų ar dulkių. Prietaisas skleidžia kibirkštis, kurios gali uždegti dulkes ar garus.
c) Jei pastebėjote gedimų ar netinkamą veikimą, nedelsdami išjunkite įrenginį ir nedelsdami praneškite apie tai vadovui.
d) Jei nesate tikri, ar gaminys veikia tinkamai, arba jei pastebėjote pažeidimų, kreipkitės į gamintojo techninės priežiūros centra.
e) Produktą gali remontuoti tik gamintojo techninės priežiūros centras. Nebandykite remontuoti patys!
f) Kilus gaisrui, naudokite miltelinj arba anglies dioksido (CO2) gesintuvą (skirtą naudoti gesinant elektros prietaisus).
g) Vaikams ar nejgaliotiems asmenims draudžiama jeiti į darbo vietą . Dėl dėmesio blaškymo galima prarasti įrenginio kontrolę.
h) Naudokite prietaisą gerai védinamoje patalpoje.
i) Jrenginys veikimo metu išskiria dulkes ir šiukšles. Svarbu apsaugoti pašalinius asmenis nuo jų žalingo poveikio.
j) Jei yra numatyti jrenginiai dulkių ištraukimo ir surinkimo jrenginiams prijungti, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami. Dulkių surinkimo jrenginių naudojimas gali sumažinti su dulkėmis susijusį pavojų.
k) Reguliariai tikrinkite saugos etikečių būklę. Jei etiketės nejskaitomos, jas reikia pakeisti.
I) Prašome išsaugoti šj vadovą ateičiai. Jei šis jrenginys perduodamas trečiajai šaliai, kartu su juo turi būti perduotas ir vadovas.
m) Pakuot ę ir smulkias surinkimo detales laikykite vaikams nepasiekiamoje vietoje.
n) Laikykite prietaisą atokiau nuo vaikų ir gyvūnų.
o) Jei šis prietaisas naudojamas kartu su kita jranga, taip pat reikia laikytis likusių naudojimo instrukciju.

Atminkite! Naudodami prietaisą, saugokite vaikus ir kitus pašalinius asmenis.

2.3. Asmeninis saugumas

a) Nenaudokite prietaiso, kai esate pavargę, sergate arba apsvaigę nuo alkoholio, narkotinių medžiagų ar vaistų, kurie gali smarkiai sutrikdyti gebėjimą valdyti prietaisą.
b) Mašiną gali valdyti fiziškai sveiki asmenys, kurie gali ją valdyti, yra tinkamai apmokyti, peržiūrėjo šią naudojimo instrukciją ir yra apmokyti darbuotojų saugos ir sveikatos klausimais.

c) Dirbdami su jrenginiu, vadovaukitės sveiku protu ir būkite budrūs. Laikinas susikaupimo praradimas naudojant jrenginį gali sukelti sunkius sužalojimus.
d) Dirbant su jrenginiu, naudokite asmenines apsaugos priemones, nurodytas 1 skyriuje „Legenda“. Tinkamų ir patvirtintų asmeninių apsaugos priemonių naudojimas sumažina sužalojimo riziką.
e) Kad prietaisas netyčia nejsijungtu, prieš prijungdami jj prie maitinimo šaltinio, jsitikinkite, kad jungiklis yra IŠJUNGTOJE padėtyje.
f) Nepervertinkite savo sugebėjimų. Naudodami įrenginį, visada išlaikykite pusiausvyrą ir stabiliai stovėkite. Tai užtikrins geresnę įrenginio kontrolę netikėtose situacijose.
g) Nedėvėkite laisvų drabužių ar papuošalų. Laikykite plaukus, drabužius ir pirštines atokiai nuo judančių dalių. Laisvi drabužiai, papuošalai ar ilgi plaukai gali įstrigti judančiose dalyse.
h) Prieš jjungdami jrenginj, išimkite visus reguliavimo jrankius ar veržliarakčius. Jrankis ar veržliaraktis, paliktas besisukančioje jrenginio dalyje, gali sužaloti.
i) Šis prietaisas nėra žaislas. Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu.
j) Nekiškite rankų ar kitų daiktų į prietaisą, kai jis veikia!

2.4. Saugus jrenginio naudojimas

a) Neperkraukite jrenginio. Naudokite tinkamus jrankius konkrečiai užduočiai atlikti. Tinkamai parinktas jrenginys geriau ir saugiau atliks užduotj, kuriai jis buvo skirtas.
b) Nenaudokite prietaiso, jei jjungimo/išjungimo jungiklis neveikia tinkamai (nejjungia ir neišjungia prietaiso). Prietaisai, kurių negalima jjungti ir išjungti naudojant jjungimo/išjungimo jungiklj, yra pavojingi, jų negalima naudoti ir juos reikia sutaisyti.
c) Prieš atlikdami bet kokius reguliavimo veiksmus, keisdami priedus arba padėdami prietaisą i šalj, jsitikinkite, kad kištukas yra atjungtas nuo lizdo. Tokios atsargumo priemonės sumažins atsitiktinio prietaiso jjungimo riziką.
d) Nenaudojamą laikykite saugioje vietoje, atokiau nuo vaikų ir asmenų, kurie nėra susipažinę su prietaisu ir neperskaitė naudojimo instrukcijos. Nepatyrusiems naudotojams prietaisas gali kelti pavojų.
e) Prietaisą laikykite nepriekaištingos techninės būklės. Prieš kiekvieną naudojimą patikrinkite, ar nėra bendrų pažeidimų, ypač judančius komponentus, ar nėra įtrūkimų ar kitų elementų, ir ar nėra kitų pažeidimų, kurie galėtų turėti įtakos saugiam prietaiso veikimui. Jei aptinkama pažeidimų, prieš naudojimą prietaisą perduokite remontui.
f) Laikykite prietaisą vaikams nepasiekiamoje vietoje.
g) Irenginio remontą ar techninę priežiūrą turėtų atlikti kvalifikuoti asmenys, naudodami tik originalias atsargines dalis. Tai užtikrins saugų naudojimą.
h) Kad užtikrintumėte jrenginio veikimą, nenuimkite gamykloje sumontuotų apsaugų ir neatsukite jokių varžtu.
i) Transportuojant ir tvarkant jrenginj tarp sandėlio ir paskirties vietos, laikykitės darbo saugos ir sveikatos principų, taikomų rankiniam transportavimui toje šalyje, kurioje jrenginys bus naudojamas.
j) Venkite situaciju , kai jrenginys nustoja veikti naudojimo metu dėl per didelio apkrovimo. Dėl to gali perkaisti pavaros elementai ir sugesti jrenginys.
k) Nelieskite lankstinių dalių ar priedų, nebent prietaisas būtų atjungtas nuo maitinimo šaltinio.
I) Nepalikite šio prietaiso be priežiūros, kai jis naudojamas.
m) Reguliariai valykite prietaisą, kad nesikauptų sunkiai jveikiami nešvarumai.
n) Nedirbkite su dviem ruošiniais vienu metu.

o) Šis prietaisas néra žaislas. Vaikai negali jo valyti ir prižiūrėti be suaugusiojo priežiūros.
p) Nenaudokite jrenginio, kai jis tuščias.
q) Draudžiama kištis i jrenginio konstrukciją, siekiant pakeisti jo parametrus ar konstrukciją.
r) Laikykite prietaisą atokiau nuo ugnies ir šilumos šaltinių.
s) Neuždenkite ventiliacijos angų!
t) Pjovimo jrankius laikykite aštrius ir švarius. Tinkamai prižiūrimi pjovimo jrankiai su aštriais pjovimo kraštais yra mažiau linkę strigti. ir juos lengviau kontroliuoti.
u) Šlifavimo diskų naudoti negalima.
v) Nenaudokite nuėmę fiksuotą skydą.
w) Nepaleiskite pjaustytuvo, kai pjovimo objektas liečiasi su ruošiniu.
x) Išjungus pjovimo mašiną, nepadėkite jos, kol pjovimo diskas visiškai nesustos, ir nenaudokite jokios išorinės jėgos, kad deimantinis pjūklo diskas nustotų suktis.
y) Prieš keičiant pjovimo diską, reguliuojant pjovimo gylį ar vandens vamzdį, reguliuojant bet kurią mašinos dalį arba remontuojant pjovimo mašiną, kištuką reikia ištraukti iš maitinimo šaltinio, o deimantinio pjūklo diską – jungti į statinę būseną.
z) Kai deimantinio pjūklo diskas gali perpjauti tamsią vielą arba savo paties laidą, elektrinį įrankį galima laikyti tik už izoliuoto laikymo paviršiaus. Deimantinio pjūklo diskui liečiantis laidą, tekančią įtampą, gali įtakoti atviras metalines elektrinio įrankio dalis, o operatoriui gali kilti elektros smūgio pavojus.
aa) Būkite ypač atsargūs atlikdami „aklus pjūvius“ sienose ar kitose aklose vietose. Deimantiniai pjūklo diskai gali perpjauti duju ar vandens vamzdžius, laidus ar nuo ju atšokusius daiktus.
bb) Visada laikykite rankas atokiau nuo pjovimo zonos ar deimantinio pjūklo disko . Kita ranka visada laikykite pagalbinę rankeną. Jei pjaustytuvą laikysite abiem rankomis, pjūklo diskas jūsų nesužeis.
cc) Nelieskite ruošinio apačios. Apsauginis skydas negali apsaugoti pjūklo disko po ruošiniu.
dd) Visada naudokite tinkamo dydžio ir ašies formos (deimantinį arba apskritą) deimantinį pjūklo diską. Jei deimantinis pjūklo diskas nesutampa su pjovimo staklės tvirtinimo dalimis, jis veiks ekscentriškai ir nevaldomai.
ee) Nenaudokite pažeistų ir neatitinkančių matmenų poveržlių bei varžtų. Pažeistų arba neatitinkančių tarpinių ir varžtų naudojimas gali sukelti nekontroliuojamą veikimą.

DÉMESIO! Nepaisant saugios jrenginio konstrukcijos ir apsauginių savybių, taip pat nepaisant papildomų elementų, apsaugančių operatorių, naudojimo, naudojant jrenginį vis tiek išlieka nedidelė nelaimingo atsitikimo ar sužalojimo rizika. Naudodami jrenginį būkite budrūs ir vadovaukitės sveiku protu.

3. Naudojimo gairès

Produktas skirtas betono pjovimui, metalo pjovimui, poliravimui ir kitiems tikslams.

Vartotojas yra atsakingas už bet kokią żalą, atsiradusią dėl ne pagal paskirtį naudojamo jrenginio.

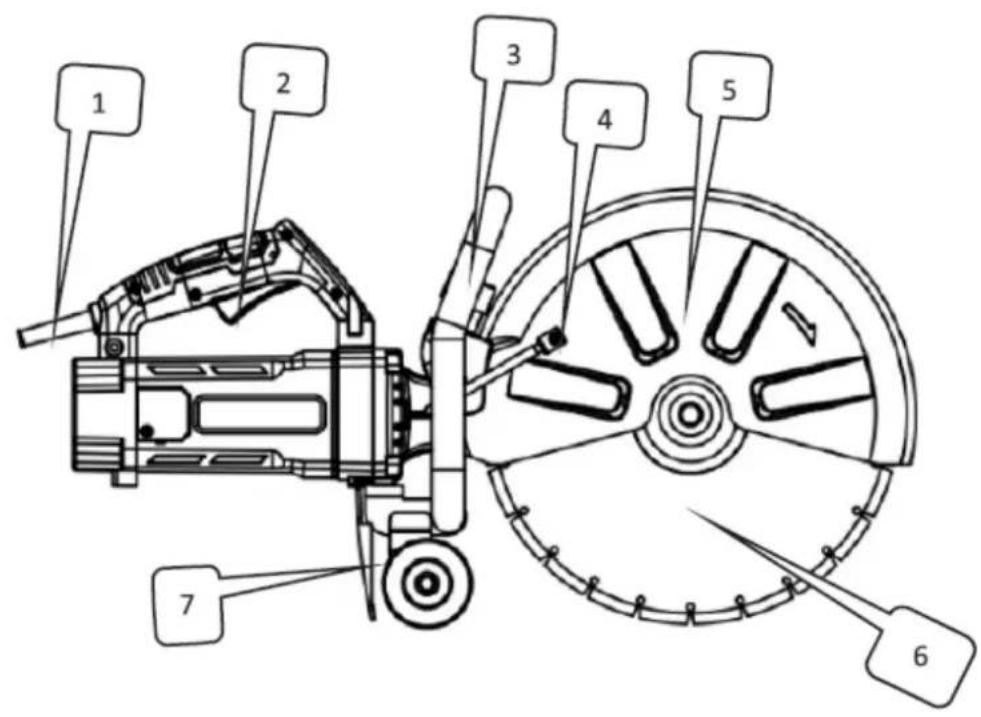

3.1. lrenginio aprašymas

4	Vandens	jleidimo anga dangtelis
5	Apsauginis
6	Ašmenų pjūklas
7	Dulkių slopintuvas
8	Rankena
9	Pjūklo disko fiksavimo veržlė
10	Ratas
11	Šepetėlio dangtelis
12	Galinis	dangtelis

3.2. Pasiruošimas naudoti

IŠANKSTINIS PATIKRINIMAS

1. Maitinimo šaltinis

Isitikinkite, kad jūsų naudojamas maitinimo šaltinis atitinka gaminio specifikacijų lentelėje nurodytus maitinimo reikalavimus.

2. Maitinimo jungiklis

Įsitikinkite, kad maitinimo jungiklis yra IŠJUNGTOJE padėtyje. Jei įrankis prijungiamas prie elektros tinklo, kai jungiklis yra JJUNGTAS, jis gali iš karto pradėti veikti, o tai gali sukelti rimtą nelaimingą atsitikimą.

3. Prailginimo laidas

Jei darbo vieta yra toli nuo maitinimo šaltinio, naudokite pakankamo storio ir vardinės galios ilgintuvą. Ilgintuvas turi būti kuo trumpesnis, kad sumažintumėte energijos nuostolius.

4. Deimantinio disko tikrinimas ir montavimas

Patikrinkite, ar deimantinis diskas yra nurodyto tipo ir ar jis nėra įtrūkęs, įlūžęs ar sulenktas. Įsitikinkite, kad diskas yra tvirtai pritvirtintas. Išsamesnės informacijos apie montavimą rasite skyriuje „3.3. Įrenginio surinkimas“.

5. Ratų apsaugos rankenėlė

Jsitikinkite, kad rato apsaugos tvirtinimo rankenėlė yra tinkamai priveržta. Dėl atsilaisvinusios rankenėlės rato apsauga gali pasislinkti arba atsikabinti, o tai gali sužaloti operatorių.

ATSARGUMO PRIEMONÉS

1. PAVOJUS: Laikykite rankas atokiau nuo pjovimo zonos ir disko. Visada laikykite kitą ranką ant pagalbinės rankenos arba variklio korpuso. Laikydami pjūklą abiem rankomis, išvengsite traumų j diską.
2. Niekada nespauskite veleno fiksavimo mygtuko, kai mašina veikia.
3. Pritvirtinkite tik gamintojo nurodytus jrankius – naudokite tik rekomenduojamus deimantinius arba pjovimo diskus. Nenaudokite pjaustytuvo, kai purkšite vandenj.
4. Prieš naudodami visada patikrinkite deimantinį diską. Nenaudokite jo, jei jis įtrūkęs, sulūžęs ar sulenktas. Atsargiai užveskite įrenginį ir patikrinkite, ar nėra kokių nors nukrypimų nuo normos.
5. Nenaudokite deimantinio disko metalui pjauti. Tai sutrumpins jo tarnavimo laiką arba jis gali sulūžti.

6. Pradėkite pjauti tik tada, kai įrankis pasieks maksimalų sukimosi greitį.

7. Venkite per didelės jėgos, nes tai gali perkrauti variklj ir sumažinti efektyvumą bei tarnavimo laiką. Betoną, plyteles ar akmenį pjaukite tik iki 100 mm ar mažesnio gylio. Gilesniems pjūviams atlikti atlikite 2–3 pjūvius. Pjaunant giliau nei 100 mm vienu pjūviu, sutrumpėja deimantinio disko tarnavimo laikas ir gali sugesti variklis.

8. Nenaudokite šios mašinos asbestui pjauti.
9. Naudojant pjovimo diską, kuris sukelia kibirkštis, uždenkite dulkių surinkimo adapterį guminiu dangteliu ir visada dėvėkite apsauginius akinius.
10. Niekada nenaudokite pažeistų arba netinkamų ašmenų poveržlių ar varžtų. Šios dalys yra specialiai sukurtos jūsų pjūklui, kad būtų užtikrintas optimalus veikimas ir saugus naudojimas.

ATSARGIAI! Prieš keisdami peilius, atlikdami techninę priežiūrą, valydami ar reguliuodami diskinj pjaustytuvą, visada atjunkite jį nuo elektros tinklo.

3.3. lrenginio surinkimas

Deimantinio pjovimo disko montavimas / išėmimas

ATSARGIAI! Dėl savo saugumo nebandykite pjauti plytelių ar kitų medžiagų, kol įrankis nebus

visiškai surinktas. Prieš naudodami atidžiai perskaitykite naudojimo instrukciją, kad suprastumėte jrenginio funkcijas ir išvengtumėte netinkamo naudojimo keliamų pavojų. Įsitikinkite, kad pjūklo diskas tinkamai sumontuotas tarp vidinių ir išorinių flanšų (slėgio plokščių).

1. Išjunkite įrankio jungiklį ir atjunkite jį nuo maitinimo lizdo.
2. Viena ranka spausdami veleno fiksavimo mygtuką, atlaisvinkite varžtą (atvirkštinio sriegio), sukdami jį pagal laikrodžio rodyklę.
3. Nuimkite elastinę poverzle ir išorinj flanšą (slėgio plokštę).
4. Uždėkite pjūklo diską ant vidinės flanšo (slėgio plokštės) laiptelio. Pastaba: kai kuriems diskams gali prireikti mažos vidinės poveržlės, kad būtų užtikrintas tvirtas kontaktas su flanšu.
5. Vèl sumontuokite išorinį flanšą (slėgio plokštę) ant išėjimo veleno.
6. Uždėkite mažą elastingą prispaudimo plokštelę.
7. Spausdami savaime užsifiksuojantį mygtuką, veržliarakčiu priveržkite varžtą (su atvirkštiniu sriegiu) prieš laikrodžio rodyklę.
8. Švelniai pasukite pjūklo diską, kad įsitikintumėte, jog atsilaisvino automatinio fiksavimo kaištis ir diskas sukasi sklandžiai.

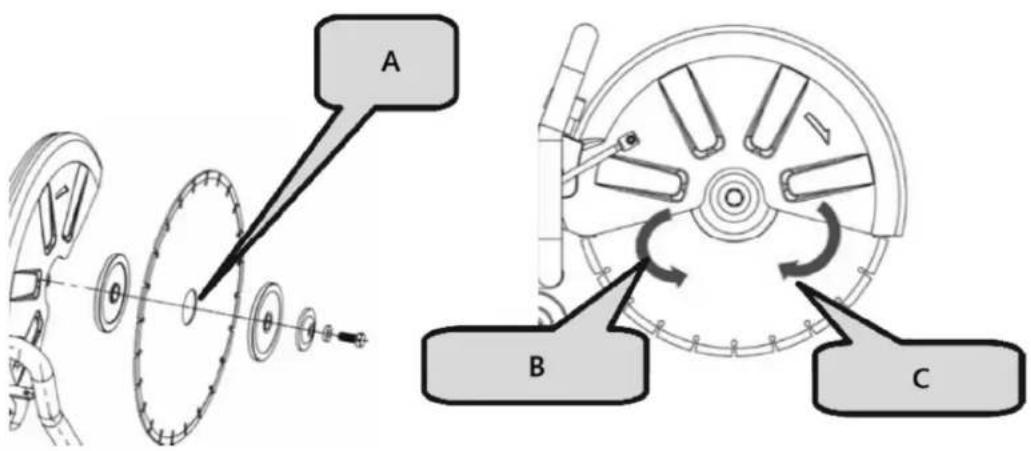

A B C

A- Vidiné poveržlé

B- Prieš laikrodžio rodyklę

C- Pagal laikrodžio rodyklę

ATSARGIAI!

• Rodyklės kryptis ant pjūklo disko turi sutapti su sukimosi kryptimi, nurodyta ant jrenginio dangčio.
• Dėl savo saugumo, visada iš karto po naudojimo išimkite raktą ir padėkite jį atgal j įrankių dėže.
- Prieš montuodami naują peilj, patikrinkite, ar peilio flanšuose nėra šiukšlių.
• Nenaudokite atšipusių ar sulūžusių peiliukų.
- Dažnai tikrinkite peilius, ar nėra jų būklės ir susidėvėjimo požymių.
• Nedelsdami pakeiskite pažeistus arba susidėvėjusius peilius.
- Visada užtikrinkite saug u perteklinės medžiagos tvarkymą ir šalinimą.

3.4. lrenginio naudojimas

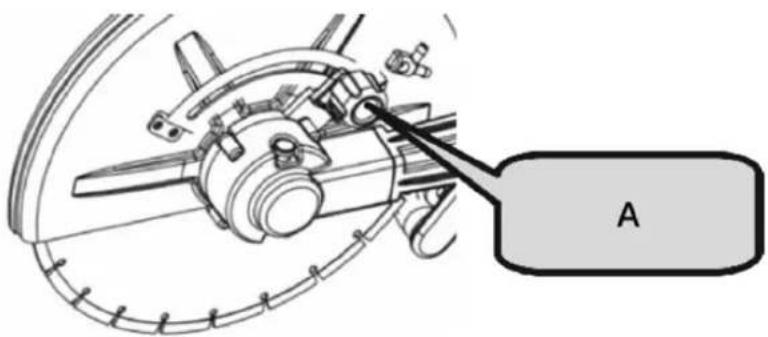

SKYDO KAMPO REGULIAVIMAS

1. Pjaunant netaisyklingo formos ruošinį ir tarp skydo ir ruošinio atsiranda trukdžių, sureguliuokite apsauginio dangtelio kampą, kad jis geriausiai atitiktų pjovimo ir apsaugos reikalavimus.
2. Atlaisvinkite plastikinę rankenėlę, pasukite apsauginį dangtelį į tinkamą padėtį ir priveržkite plastikinę rankenėlę, kad ją pritvirtintumėte.

A

A- Plastikiné rankenélè

PRAKTINIS TAIKYMAS

1. Maitinimo šaltinio įtampa turi atitikti įtampą, nurodytą techninės plokštelės lentelėje.
2. Prieš naudodami patikrinkite pjovimo peilj. Jis turi būti tinkamai sumontuotas ir laisvai suktis. Atlikite bent 30 sekundžių bandymą be apkrovos. Nenaudokite pažeistų, deformuotų ar vibruojančių peilių – pažeisti peiliai gali sulūžti ir sužeisti.
3. Apdorojant medžiagas, kurių sudėtyje yra švino pagrindo pigmentų, mineralų ar metalų, susidarančios dulkės gali būti pavojingos sveikatai. Užtikrinkite tinkamą vėdinimą darbo vietoje. Rekomenduojama dėvėti P2 klasės filtro kaukę.

ANGLIES ŠEPETĖLIŲ KEITIMAS

1. Atlaisvinkite šepetėlio laikiklio dangtelio varžtus.
2. Nuimkite šepetėlio laikiklio dangtelj.
3. Atidarykite spyruoklinę spyruoklę.
4. Anglinio šepetėlio sagčiai nuimti ir angliniam šepetėliui išimti naudokite smailias reples.
5. Idėkite originalų anglies šepetėlj ir jkiškite sagtį į šepetėlio laikiklj.
6. Uždenkite šepetėlio laikiklio dangtelį ir įsukite varžtus, kad jį pritvirtintumėte.

PRANEŠIMAS!

Po ilgo naudojimo patikrinkite anglies šepetėlio dydį. Jei jis mažesnis nei 7 mm, nedelsdami jį pakeiskite. To nepadarius, galite sugadinti variklj.

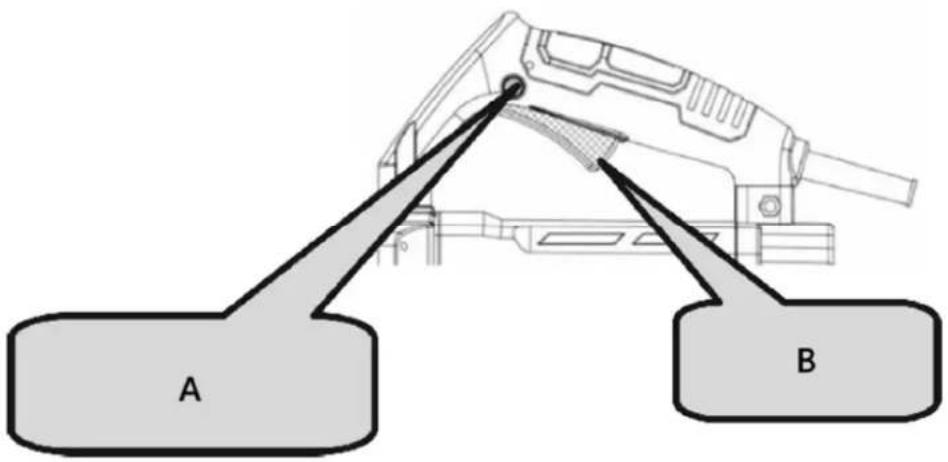

Jungiklio veikimas

1. Jjungimas: paspauskite anti-savaiminio užsifiksavimo mygtuką, tada paspauskite jungiklio mygtuką.
2. Išjungimas: atleiskite jungiklio mygtuką.

A B

A- Apsauginis mygtukas nuo savaiminio užsifiksavimo
B- Jungiklis

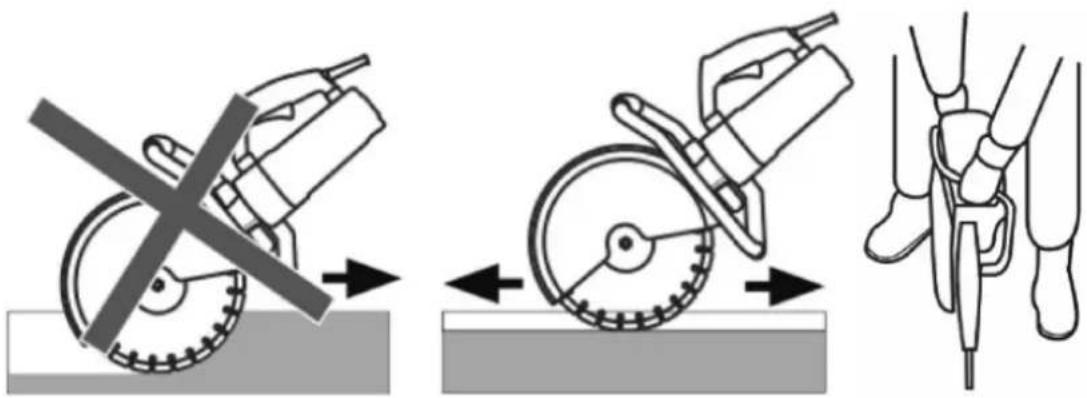

ATSARGIAI!

• Prieš pradėdami darbą, visada patikrinkite deimantinį diską.
• Niekada nenaudokite jtrūkusio, sulūžusio ar sulenkto deimantinio disko.
• Nenaudokite vandens ar aušinimo skysčio ant deimantinio disko.
• Pjovimą pradėkite tik tada, kai deimantinis diskas pasiekia maksimalų greitį.
• Jei deimantinis pjovimo diskas užstringa arba girdite nejprastą triukšmą, nedelsdami išjunkite maitinimą.
• Niekada nenaudokite deimantinio disko zigzago ar lenktoms linijoms pjauti. Nenaudokite deimantinio disko šoninio paviršiaus ir nebandykite pjauti pasvirusiai.
• Per didelė jėga, spaudžiant diską pagal pažymėtą liniją, gali perkrauti ir sugadinti variklj, perkaitinti deimantinį diską ir sutrumpinti jo tarnavimo laiką.
  • Darbo metu laikykite maitinimo laidą atokiau nuo deimantinio pjovimo disko.
• Baigę darba, išjunkite maitinimą ir atjunkite įrankį nuo elektros tinklo.

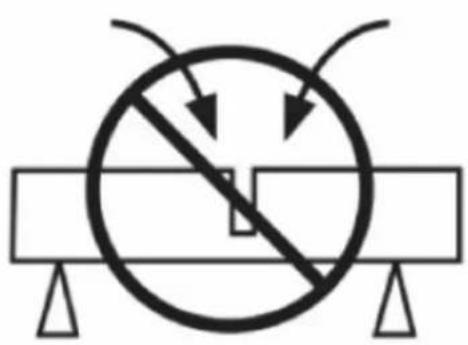

• Paremkite ruošinj, kad pjovimo trajektorija būtų nuspėjama ir pjūvis liktų atviras.

• Užvedę jrenginj, jsitikinkite, kad pjovimo peilis neliečia jokio objekto.
- Visada pjaukite maksimaliu greičiu.
- Pradėkite pjauti sklandžiai, leisdami jrankiui atlikti darbą nespaudžiant per stipriai.
- Švelniai judinkite peilj pirmyn ir atgal, kad sumažintumėte sąlyčio plotą, taip sumažinsite peilio temperatūrą ir užtikrinsite efektyvų pjovimą.

- Stumkite jrenginj tiesiai peilio linijoje. Šoninis slėgis gali pažeisti peiliuką ir yra pavojingas.

3.5. Valymas ir priežiūra

a) Prieš kiekvieną valymą, reguliavimą ar priedų keitimą, arba jei prietaisas nenaudojamas, atjunkite maitinimo kištuką ir leiskite prietaisui visiškai atvesti.
- Palaukite, kol sustos besisukantys elementai.
b) Prieš valydami ar padėdami jrenginį j vietą, visada atjunkite įj nuo elektros tinklo.
c) Paviršiui valyti naudokite tik nekorozinius valiklius.
d) Išvalius prietaisa, prieš vėl naudojant, visas jo dalis reikia kruopščiai išdžiovinti.
e) Irenginj laikykite sausoje, vésioje vietoje, apsaugotoje nuo drègmès ir tiesioginiu saulès spinduliu.
f) Nepurkškite prietaiso vandens srove ir nemerkite jo j vandenj.
g) Jrenginj reikia reguliariai tikrinti, siekiant patikrinti jo techninj efektyvumą ir nustatyti bet kokius pažeidimus.
h) Valvmui naudokite minkšta, drėgna šluoste.
i) Valymui nenaudokite aštrių ir (arba) metalinių daiktų (pvz., vielinio šepečio ar metalinės mentelės), nes jie gali pažeisti prietaiso paviršiu.
j) Nevalykite prietaiso rūgštinėmis medžiagomis, medicininės paskirties priemonėmis, skiedikliais, degalais, alyvomis ar kitomis cheminėmis medžiagomis, nes tai gali pažeisti prietaisą.

PRIEŽIŪROS INSTRUKCIJA

1. Deimantinio disko apžiūra

Susidėvėjęs deimantinis diskas gali perkrauti variklj ir sumažinti darbo efektyvumą. Prireikus jį pakeiskite nauju.

2. Tvirtinimo varžtu patikrinimas

Reguliariai tikrinkite visus tvirtinimo varžtus, kad jie būtų tinkamai priveržti. Nedelsdami priveržkite visus atsilaisvinusius varžtus, kad išvengtumėte rimtų pavojų.

3. Variklio priežiūra

Įsitikinkite, kad variklio apvijos nėra pažeistos arba nėra veikiamos alyvos ar vandens.

4. Laikykite įrankį švarų ir be šiukšlių

Venkite naudoti valymo priemones, kurių sudėtyje yra benzeno, trichloretileno, chlorido arba amoniako, nes jos gali pažeisti plastikines dalis.

5. Gedimų šalinimas

Jei atsiranda elektros ar mechaninis gedimas, nedelsdami išjunkite įrankį ir atjunkite jį nuo elektros tinklo.

6. Per didelis kibirkščiavimas

Per didelis kibirkščiavimas gali rodyti, kad variklis užsiteršęs arba angliniai šepetėliai susidėvėję. Patikrinkite, ar šepetėliai nesusidėvėję, ir pakeiskite juos, kai jie trumpesni nei 6 mm (1/4 colio).

PRANEŠIMAS!

Jei mašina naudojama kaip kelio pjovimo mašina arba pjovimui dideliais atstumais, atkreipkite dėmesį j šiuos dalykus:

1. Po nepertraukiamo pjovimo rekomenduojama leisti jrenginiui pailséti arba veikti tuščiaja eiga 5–10 minučių.
2. Pjaudami venkite per didelės jėgos. Tiesiog lengvai spausdami nukreipkite pjovimo kryptį, kad užtikrintumėte lengvą darbą ir didesnį patvarumą.
3. Pasirinkite tinkamą pjovimo būdą: pjovimas → veikimas tuščiaja eiga → pakartotinis pjovimas.
4. Prieš išjungdami jrenginj, leiskite jam trumpai padirbti tuščiaja eiga, kad apsaugotumėte variklj.
5. Laikydamiesi šių patarimų, pjovimas bus sklandus ir efektyvus.

NAUDOTŲ JRENGINIŲ ATLIEKŲ IŠMETIMAS

Neišmeskite šio prietaiso j komunalinių atliekų surinkimo sistemas. Pristatykite jį j elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaiso gamybai naudojamas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbti, jūs svariai prisidedate prie mūsų aplinkos apsaugos.

Dėl informacijos apie vietinę perdirbimo įmonę kreipkitės į vietos valdžios institucijas.

Dulkėse gali būti kenksmingų medžiagų, todėl jų negalima išmesti kaip įprastų atliekų. Jas reikia nuvežti į specialias atliekų perdirbimo stotis tinkamam utilizavimui.

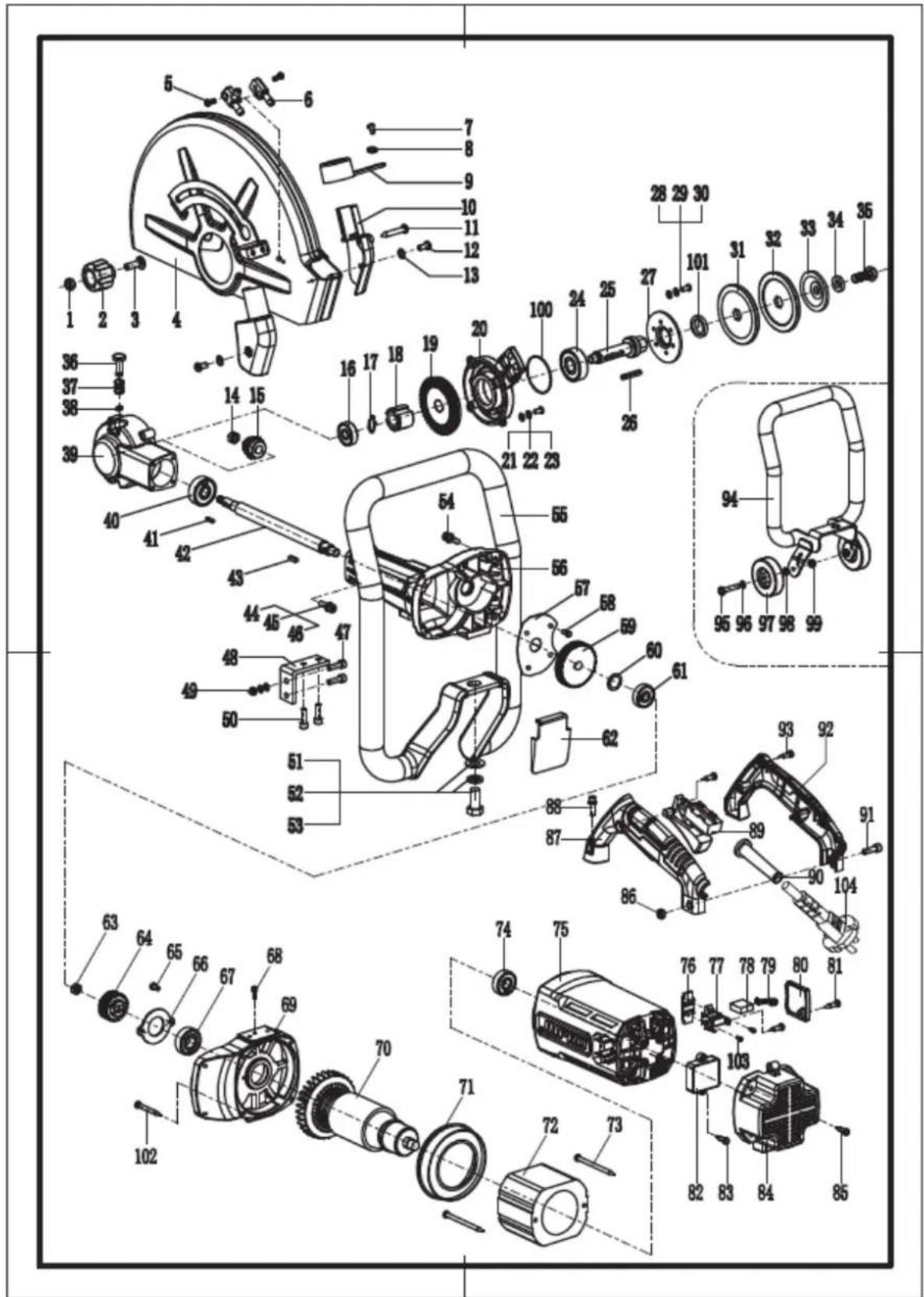

3.6. Dalių sąrašas

Nr.	Aprašymas	Kiekis	Nr.	Aprašymas	Kiekis	Nr.	Aprašymas	Kiekis
1	M8 veržlė	1	39	Galvos apvalkalas	1	71	Vėjo skydas	1
2	Plastikinė rankenėlė	1	40	6301 guolis 1	72	Statorius 1
3	M8X35 varžtas	1	41	Kvadratinis raktas 3X3X13.6	1	73	5X80 varžtas
4	Apsauginis dangtelis	1	42	Velenas	1	74	6201 guolis	1
5	5X10 varžtas	2	43	Kvadratinis raktas 4X4X13.6	1	75	Variklio dangtis
6	Vandens antgalis	1	44	M5X20 varžtas	4	76	Tvirtinimo spaustukas	2
7	4X10 varžtas	1	45	5 spyruoklinė poveržlė	4	77	Šepetėlių laikiklis	2
8	4 plokščia poveržlė	1	46	5 plokščia poveržlė	4	78	Anglies šepetys	2
9	Dulkių išleidimo angos dangtelis	1	47	M6X35 varžtas	2	79	Spyruoklė	2
10	Dulkių dangtelis	1	48	Stačiakampis tvirtinimo elementas	1	80	Šepetėlio dangtelis	2
11	4X30 varžtas	1	49	M6 veržlė	2	81	4X14 varžtas	6
12	4X10 varžtas	2		6 spyruoklinė poveržlė	2	82	Starteris	1
13	4 plokščia poveržlė	2		6 plokščia poveržlė	2	83	4X14 varžtas	2
14	M8X1.25 veržlė	1	50	M6X16 varžtas	2 84	Galinis dangtelis 1
15	Maža pavara	1		6 spyruoklinė poveržlė	2	85	5X20 varžtas
16	6200 guolis	1		6 plokščia poveržlė	2	86	M6 veržlė	1
17	14 veleno spaustukas	1	51	M12X25 šešiakampis varžtas	1	87	Jungiklio rankena (kairėje)	1
18	Didelė pavara	1	52	12 spyruoklinė poveržlė	1	88	M5X25 varžtas	4
19	Didelė pavara	1	53	12 plokščia poveržlė	1		5 spyruoklinė poveržlė	4
20	Galvos apdangalas	1	54	M5X25 varžtas	4		5 plokščia poveržlė	4
21	5X14 varžtas	4		5 spyruoklinė poveržlė	4	89	Jungiklis	1
22	5 spyruoklinė poveržlė	4		5 plokščia poveržlė	4	90	Apvalkalas	1
23	5 plokščia poveržlė	4	55	Porankis	1	91	M6X25 varžtas	1
24	6302 guolis	1	56	Pavarų déže	1	92	Jungiklio rankena (dešinė)	1
25	Mažas kardaninis velenas	1	57	Alyvos pertvara	1 93	4X16 varžtas 5
26	Kvadratinis raktas 4X4X30	1	58	4X10 varžtas	4	94	Laikiklis	1
27	6302 guolio presavimas	1	59	Plokščia pavara	1 95		M8X45 šešiakampis varžtas	2
28	5X14 varžtas	3	60	Plokščia poveržlė 23 X 15 X 1	1	96	8 plokščia poveržlė	1
29	5 spyruoklinė poveržlė	3	61	6200 guolis 1	97	Ratas	2
30	5 plokščia	3	62	Dulkių apsauga	1	98	8X8 tarpiklis	1

2

1

4

	poveržlė
31	Apatinė presavimo plokštė	1	63	M8X1.25 veržlė	1	99	M8 veržlė	2
32	Viršutinė presavimo plokštė	1	64	Maža pavara 1	100		60X2 sandarinimo žiedas	1
33	Elastinga presavimo plokštė	1	65	4X10 varžtas 2	101		24X35X7 alyvos sandariklis	1
34	10 plokščia poveržlė	1	66	Guolio presavimo plokštė	1	102	5X35 varžtas
35	M10X25 varžtas	1	67	6202 guolis 1	103	4X8	varžtas 4
36	Prisegti	1	68	4X10 varžtas	1	104	Kabelis	1
37	Pavasaris	1	69	Jungiamasis dangtelis	1
38	Fiksuojamasis žiedas 6	1	70	Rotorius	1

4

ZAMENJAVA OGLJIČENE KRTAČE

1. Odvijte vijake na pokrovu držala krtačk.
2. Odstranite pokrov držala krtače.

3. Odprite vijačno vzmet.

4. S koničastimi kleščami odstranite zaponko ogljikove ščetke in izvlecite ogljikovo ščetko.

5. Namestite originalno ogljikovo krtačko in vstavite zaponko v držalo krtačke.

6. Pokrijte pokrov držala krtače in privijte vijake, da ga pritrdite.

OBVESTILO!
