NAUDOJIMO INSTRUKCIJA WPA-350120 MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	Suvirinimo pozicionierius
Modelis	MSW-WPA-500250	MSW-WPA-350120
Jėjimo įtampa	230V ~ 50Hz
Nominali galia	400 W	125 W
Reguliuojamas kampas	-45-90°	0-135°
Sukimosi greitis [rpm]	0 - 5
Maksimali apkrova	500 kg	350 kg
Plokštės skersmuo	550 mm	330 mm
Svoris	220 kg	40,35 kg
Matmenys (ilgis x plotis x aukštis, cm)	60 x 66 x 65	40x40x48

Svarbu: išsaugokite šj vadovą, kad galėtumėte pasinaudoti ateityje!

Šiame vadove pateikiama svarbi informacija, įskaitant saugos įspėjimus, surinkimo instrukcijas, naudojimo ir priežiūros procedūras bei dalių sąrašą su diagramomis. Šį vadovą kartu su sąskaita faktūra laikykite saugioje, sausoje vietoje, kad galėtumėte pasinaudoti ateityje.

Saugos įspėjimai ir atsargumo priemonės

Įspėjimas: Jei nesilaikysite šių saugos nurodymų, galite sunkiai susižaloti

Naudojant šią mašiną kyla tam tikrų pavojų. Naudojant mašiną atsakingai ir atsargiai, galima žymiai sumažinti sužalojimo riziką. Tačiau standartinių saugos priemonių nepaisymas arba nepaisymas gali sukelti rimtą žalą operatoriui.

Prieš naudodami mašiną, atidžiai perskaitykite visas instrukcijas.

1. Bendrosios saugos instrukcijos

• Laikykite darbo vietą švarią. Netvarkingos vietos padidina traumų riziką.
• Laikykitės darbo zonos sąlygų. Nenaudokite mašinų ar elektrinių įrankių drėgnose arba šlapiose vietose. Nelaikykite jų lietaus. Užtikrinkite, kad darbo vieta būtų gerai apšviesta. Nenaudokite elektra varomų įrankių šalia degių dujų ar skysčių.

- Saugokite vaikus nuo darbo zonos. Vaikai niekada neturi būti jleidžiami j darbo zoną. Neleiskite jiems dirbti su mašina, įrankiais ar ilginamaisiais laidais.

- Tinkamai laikykite nenaudojamą įrangą. Kai nenaudojate, laikykite įrankius sausoje vietoje, kad išvengtumėte rūdžių. Visada užrakinkite įrankius ir laikykite juos vaikams nepasiekiamoje vietoje.

- Nenaudokite per didelės jėgos. Norėdami saugiai ir efektyviai naudoti įrankį, naudokite numatytu greičiu. Nenaudokite netinkamų priedų, kad viršytumėte įrankio talpą.

- Naudokite tik tinkamus įrankius. Neverskite mažo įrankio ar priedo atlikti didelio pramoninio įrankio darbo. Kiekvieną įrankį naudokite tik pagal paskirtį.

- Dėvėkite tinkamus drabužius ir apsaugines priemones. Nedėvėkite laisvų drabužių ar papuošalų, nes juos gali įstrigti judančios dalys. Dėvėkite apsauginius, laidžius drabužius ir neslidžią avalynę. Ilgus plaukus pritvirtinkite tinkama danga.

- Naudokite akių ir ausų apsaugos priemones. Visada dėvėkite ISO patvirtintus apsauginius akinius nuo smūgio. Jei gaminate metalines drožles ar medžio drožles, naudokite visą veidą dengiantį skydą. Dirbdami aplink metalą, chemikalus, dulkes ar dulkes, dėvėkite ISO patvirtintą dulkių kaukę arba respiratorių.

- Nepersistenkite. Visada išlaikykite tinkamą koją ir pusiausvyrą. Venkite siekti veikiančios mašinos ar per ją.

- Atsargiai prižiūrėkite įrankius. Kad įrankiai būtų geresni ir saugesni, laikykite aštrius ir švarius. Vykdykite tepimo ir priedų keitimo instrukcijas. Laikykite rankenas švarias, sausas ir be alyvos ir riebalų.

- Būkite budrūs. Atkreipkite dėmesį į tai, ką darote, ir vadovaukitės sveiku protu. Nenaudokite mašinos, jei esate pavargę.

- Patikrinkite, ar nėra pažeistų dalių. Prieš naudodami mašiną, patikrinkite, ar dalys nepažeistos, ir įsitikinkite, kad jos tinkamai veikia. Patikrinkite, ar judančios dalys yra sulygiuotos ir surištos, ar sugedę komponentai ar bet kokia būklė, galinti turėti įtakos veikimui. Pažeistas dalis taisyti arba pakeisti turi atlikti kvalifikuotas technikas.

- Apsauga nuo elektros smūgio. Venkite kūno kontakto su jžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės ir šaldytuvo korpusai.

- Naudokite tik patvirtintas atsargines dalis ir priedus. Mašinos techninės priežiūros metu naudokite tik originalias atsargines dalis. Naudokite tik šiam įrankiui skirtus priedus, kuriuos galite jsigyti iš platintojo.

• Nevaldykite įrankių apsvaigę nuo alkoholio ar narkotikų. Perskaitykite įspėjamąsias etiketes ant receptinių vaistų, kad nustatytumėte, ar jie nedaro įtakos sprendimui ar refleksams. Jei abejojate, nenaudokite įrankio.
• Nepalikite mašinos, kol ji visiškai nesustos. Niekada nepalikite veikiančios mašinos be priežiūros. Visada jj išjunkite, kai neveikia.
• Jsitikinkite, kad mašina atjungta nuo maitinimo šaltinio, kai atliekate techninę priežiūrą, reguliavimą ar remontą.
• Jžeminkite visas mašinas. Visada įsitikinkite, kad jūsų įrenginys tinkamai jžemintas, kad sumažintumėte elektros smūgio riziką.
• Nenaudokite mašinų pavojingoje aplinkoje. Venkite naudoti mašinas drėgnose ar šlapiose vietose ir nelaikykite jų nuo lietaus. Laikykite darbo vietą gerai apšviestą.
• Sustabdykite mašiną prieš atlikdami techninę priežiūrą arba keisdami priedus.

Saugos įspėjimai prieš naudojant

• Prieš naudodami mašiną tvirtai pritvirtinkite prie grindu, kad ji neapvirstu.
• Prieš pritvirtindami ruošinį įsitikinkite, kad darbo stalas yra lygus.
• Prieš paleisdami mašiną jsitikinkite, kad reguliavimo spaustuko rankena yra saugiai užfiksuota, kad darbo metu stalas nepasislinktu.
• Prieš naudodami stalą įsitikinkite, kad po stalu esantis atraminis rutulinis guolis yra pakankamai suteptas.
• Nelieskite elektros jungiklių šlapiomis rankomis.
• Prieš jjungdami maitinimą, jsitikinkite, kad aplink besisukantį jrenginį nėra žmonių ar kliūčių.
• Prieš sukdami darbastalj jsitikinkite, kad ruošinys yra tvirtai pritvirtintas.
• Reguliuodami darbastalio kampa, ruošinj pritvirtinkite išorine atrama, kad išvengtumėte judėjimo ir nesužeistumėte operatoriaus.
• Visas kūno dalis laikykite toliau nuo besisukančios mašinos.
• Neviršykite mašinos keliamosios galios.
• Perkeldami mašiną stalą laikykite horizontaliai.

Pastaba:

Šiame vadove esantys įspėjimai ir instrukcijos negali apimti visų galimų sąlygų ir situacijų, kurios gali atsirasti naudojant šį gaminį. Sveikas protas ir atsargumas yra būtini saugiam šios įrangos naudojimui, todėl jų turi laikytis operatorius.

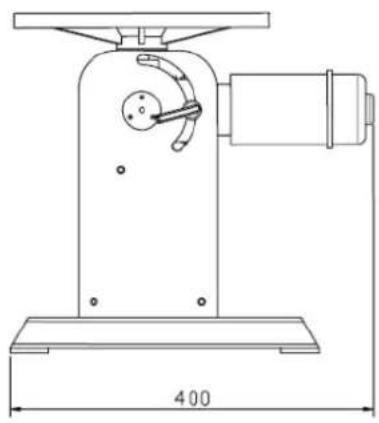

2. Mašinos matmenys ir apžvalga

3. Naudojimo instrukcijos

3.1 MSW-WPA-350120 valdymas

Darbo stalo sukimosi reguliavimas

Jjunkite mašiną. Stalinis stalas pradės suktis paspaudus kojinį jungiklj ir nustos suktis, kai kojinis jungiklis bus atleistas.

Valdykite sukimosi kryptj naudodami sukamają rankenėlę, esančią elektros dėžutės viršuje. Sukant rankenėlę pagal laikrodžio rodyklę, darbo stalas sukasi j priekj (teigiama) kryptimi; sukant jį prieš laikrodžio rodyklę, jis sukasi atvirkštine (neigiama) kryptimi. Nustačius rankenėlę j vidurinę "čiaupo" padėtį, sukimasis išjungs ir mašina sustabdys.

Sureguliuokite sukimosi greitj sukamaja rankenèle, esančia elektros dėžutės apačioje. Pasukite rankenėlę pagal laikrodžio rodyklę, kad padidintumėte greitj, ir prieš laikrodžio rodyklę, kad sumažintumėte greitj. Darbo metu stalas turi suktis sklandžiai ir tolygiai.

Darbo stalo kampo reguliavimas

Prieš reguliuodami darbo stalo kampą įsitikinkite, kad mašina visiškai sustojo. Tvirtai atremkite darbo stalą reguliavimo metu; jei ruošinys sunkus, naudokite kelis žmones.

Pakelkite fiksuojamajj kotą j viršų, kad atrakintumėte, tada rankiniu būdu sureguliukite darbastalį norimu kampu.

Baige reguliuoti nuleiskite fiksuojamają rankinę kotą ir įsitikinkite, kad jis saugiai užsifiksavo, kad baigtumėte reguliuoti kampa.

3.2 MSW-WPA-500250 valdymas

Kairiosios rankenėlės valdymas: kai mašina jjungta, kairioji rankenėlė valdo darbo stalo funkcija:

0 – maitinimas išjungtas

1 – stalo pakreipimas

2 - Horizontalus stalo pasukimas

Dešiniosios rankenėlės valdymas: kai mašina išjungta, dešinioji rankenėlė valdo darbo stalo sukimosi kryptį:

0 – maitinimas išjungtas

CW – pagal laikrodžio rodyklę (sukimas j priekj)

CCW – prieš laikrodžio rodyklę (sukimas atgal)

Greičio valdymas: Apatinė rankenėlė reguliuoja darbo stalo sukimosi greitį, kai jis sukasi:

Pasukite pagal laikrodžio rodyklę, kad padidintumėte greitį.

Norėdami sumažinti greitį, pasukite prieš laikrodžio rodyklę.

Pedalinio jungiklio veikimas: darbastalis pradeda suktis paspaudus pedalo jungiklj ir sustoja, kai pedalo jungiklis atleidžiamas.

Jspėjimas: Užtikrinkite, kad sektoriaus krumpliaračio galai neatsijungtu nuo krumpliaračio, kai darbastalis sukasi j 45° arba 90° padėtį. Jei taip atsitiks, darbo stalas gali staiga apvirsti ir sugadinti ruošinį bei sužaloti operatorių.

4. Išskleistas vaizdas ir dalių sąrašas

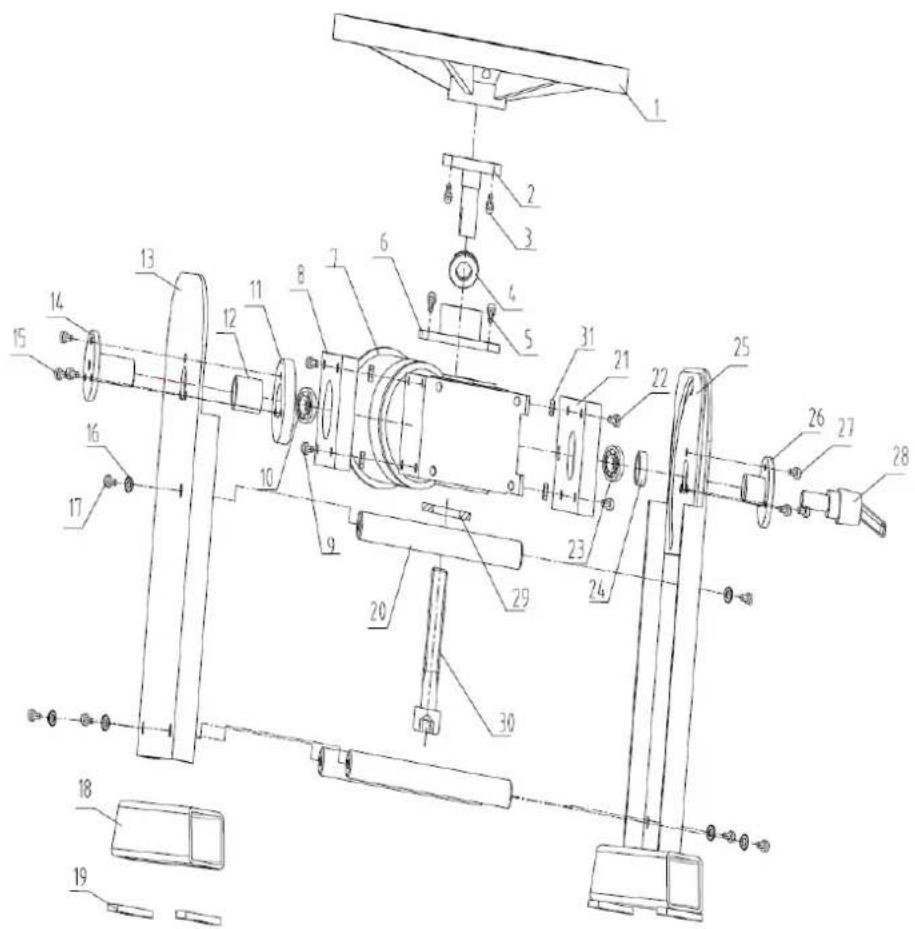

Brėžinys ir dalių sąrašas MSW-WPA-350120

Nr.	Aprašymas	Kiekis	Nr.	Aprašymas	Kiekis
1	Darbo stalas	1	17	Varžtas M8X16	6
2	Apatinė darbo stalo jungtis	1	18	Kojos	2
3	Varžtas M6x16	6	19	Pėda	4
4	Traukos rutulinis guolis	1	20	Sienų plokštės jungtis	3
5	Varžtas M6X16	4	21	Dešinė variklio jungties plokštė	1
6	Viršutinė variklio jungtis	1	22	Varžtas M6X20	4
7	Variklis	1	23	Gilaus griovelio rutulinis guolis	1
8	Kairioji variklio jungties plokštė	1	24	Dešiniojo veleno įvorė	1
9	Varžtas M6X20	4	25	Dešinės sienos komponentai	2
10	Gilaus griovelio rutulinis guolis	1	26	Teisingas ryšys	1
11	Sustiprinanti rankovė	1	27	Varžtas M6X12	3
12	Kairė veleno rankovė	1	28	Reguliuojamas fiksuojamas rankinis kotas	1
13	Kairė sieninė lenta	1	29	Viršelis	1
14	Kairė jungtis	1	30	Varžtas M8X70	1
15	Varžtas M6X16	3	31	Veržlė M6	8
16	Plokščia tarpinė	6

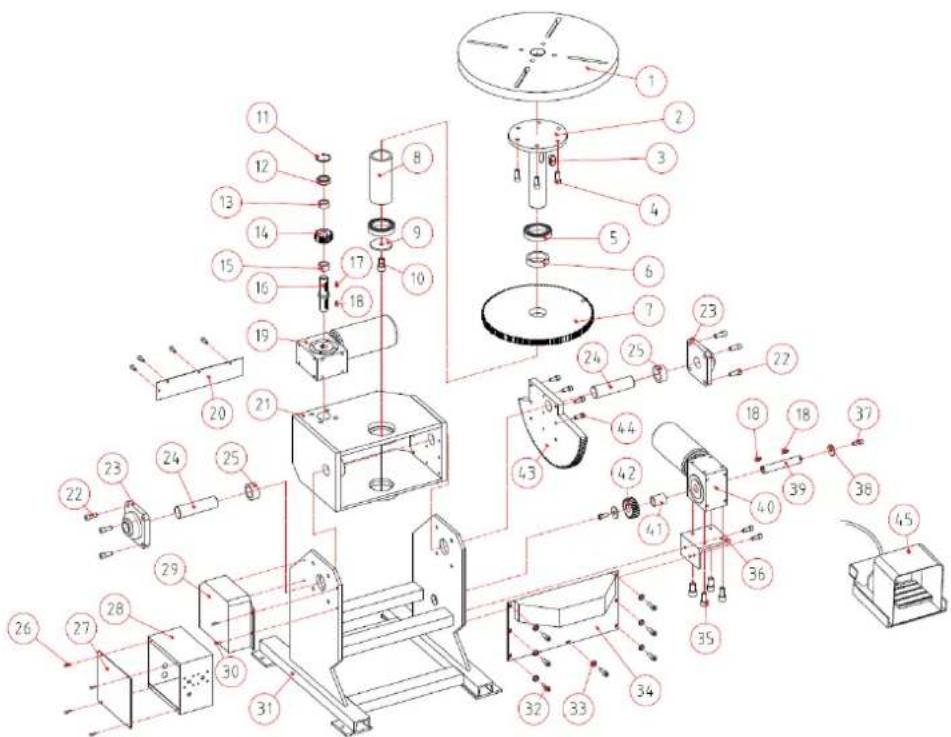

Brėžinys ir dalių sąrašas MSW-WPA-500250

Nr.	Aprašymas	Kiekis	Nr.	Aprašymas	Kiekis
1	Darbo stalas	1	24	Verpstė	2
2	Verpstė	1	25	Veleno rankovė	2
3	Plokščias raktas 18x20	1	26	Varžtas M4X12	8
4	Varžtas M12X30	6	27	Elektros dėžės apsauga	1
5	Gilaus griovelio rutulinis guolis	2	28	Elektros dėžė	1
6	Viršutinė veleno rankovė	1	29	Šoninis dangtelis	1
7	Didelė pavara	1	30	Varžtas M6X12	4
8	Apatinė veleno rankovė	1	31	Rémas	1
9	Apatinis kilimėlis	1	32	Varžtas M5X10	7
10	Varžtas M6X30	1	33	Skalbyklė	7
11	Pavasarinis plovimas	1	34	Priekinis dangtelis	1
12	Gilaus griovelio rutulinis guolis	1	35	Varžtas M8X16	7
13	Viršutinė veleno rankovė (maža)	1	36	Sėdynės plokštė	1
14	Maža pavara	1	37	Varžtas M10X20	2
15	Apatinė veleno įvorė (maža)	1	38	Plokščia poveržlė	2
16	Velenas	1	39	Pavarų dėžės velenas	1
17	Raktas	1	40	Pavarų dėžė	1
18	Raktas	1	41	Tarpinės krūmas	1
19	Pavarų dėžė	1	42	Pavara	1
20	Galinis sparnas	1	43	Sektorinė pavara	1
21	Pagrindinis korpuso rémas	1	44	Varžtas M8X30	8
22	Varžtas M12 X25	8	45	Kojos pedalas	1
23	Guolis	2
