MANUAL DE UTILIZARE WPA-350120 MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

Date tehnice

Descrierea parametrilor	Valoarea parametrului
Numele produsului	Pozitionator de sudură
Model	MSW-WPA-500250	MSW-WPA-350120
Tensiune de intrare	230V~50Hz
Putere nominală	400 W	125 W
Unghi reglabil	-45-90°	0-135°
Viteza de rotație [rpm]	0 - 5
Sarcina maxima	500 kg	350 kg
Diametrul plăcii	550 mm	330 mm
Greutate	220 kg	40,35 kg
Dimensiuni (lungime x latime x inaltime, cm)	60 x 66 x 65	40 x 40 x 48

Important: Păstrați acest manual pentru referințe ulterioare!

Acest manual conține informații critice, inclusiv avertismente de siguranță, instrucțiuni de asamblare, proceduri de operare și întreținere și o listă de piese cu diagrame. Păstrați acest manual împreună cu factura într-un loc sigur și uscat pentru referințe ulterioare.

Avertismente și precauții de siguranță

Avertisment: Nerespectarea acestor instrucțiuni de siguranță poate duce la vătămări grave

Utilizarea acestei mașini implică anumite pericole. Utilizarea responsabilă și cu precauție a mașinii poate reduce semnificativ riscul de vătămare corporală. Cu toate acestea, ignorarea sau ignorarea măsurilor standard de siguranță poate duce la vătămări grave pentru operator.

Citiți cu atenție toate instrucțiunile înainte de a utiliza mașina.

1. Instructiuni generale de siguranță

• Păstrați zona de lucru curată. Zonele aglomerate cresc riscul de rănire.
• Respectați condițiile zonei de lucru. Nu folosiți mașini sau scule electrice în locuri umede sau umede. Nu le expuneți la ploaie. Asigurați-vă că zona de lucru este bine iluminată. Nu folosiți unelte electrice lângă gaze sau lichide inflamabile.
• Tineți copiii departe de zona de lucru. Copiii nu trebuie să aibă niciodată voie în zona de lucru. Nu le lăsați să manipuleze mașina, uneltele sau prelungitoarele.
• Depozitați echipamentul inactiv în mod corespunzător. Când nu sunt utilizate, depozitați uneltele într-un loc uscat pentru a preveni rugină. Întotdeauna încuiați uneltele și nu le lăsați la îndemâna copiilor.
• Nu folosiți forță excesivă. Utilizați unealta la ritmul prevăzut pentru o funcționare sigură și eficientă. Nu folosiți atașamente necorespunzătoare pentru a depăși capacitatea instrumentului.
• Folosiți numai instrumente corecte. Nu forțați o unealtă sau un atașament mic pentru a face munca unui instrument industrial mare. Utilizați fiecare unealtă numai în scopul propus.
• Purtați îmbrăcăminte adecvată și echipament de protecție. Nu purtați haine largi sau bijuterii, deoarece acestea pot fi prinse de piesele mobile. Purtați îmbrăcăminte de protecție, neconductivă și încăltăminte antiderapante. Asigurați părul lung cu o acoperire adecvată.
• Folosiți protectie pentru ochi și urechi. Purtați întotdeauna ochelari de protecție la impact aprobați de ISO. Folosiți un scut integral dacă producți pilitură de metal sau așchii de lemn. Purtați o mască de praf sau un respirator aprobat de ISO atunci când lucrați în jurul metalelor, substanțelor chimice, prafului sau aburii.
• Nu depășiți. Păstrați o poziție adecvată și echilibrul în orice moment. Evitați să vă întindeți peste sau peste o mașină care rulează.
• Întreține instrumentele cu grijă. Păstrați uneltele ascuțite și curate pentru o performanță mai bună și mai sigură. Urmați instrucțiunile pentru lubrifiere și schimbarea accesoriiilor. Păstrați mânerele curate, uscate și fără ulei și grăsime.
• Fii atent. Fii atent la ceea ce faci și folosește bunul simț. Nu utilizați mașina dacă sunteți obosit.
• Verificați dacă există piesele deteriorate. Înainte de a utiliza mașina, verificați piesele pentru a nu se deteriora și asigurați-vă că funcționează corect. Verificați alinierea și legarea pieselor în mișcare, componentelor rupte sau orice stare care poate afecta funcționarea. Repararea sau înlocuirea pieselor deteriorate trebuie efectuată de un tehnician calificat.
• Protejați-vă împotriva şocurilor electrice. Evitați contactul corpului cu suprafețele împământate, cum ar fi țevi, calorifere, sobe și carcasele frigiderelor.

• Utilizați numai piese de schimb și accesorii aprobate. La întreținerea mașinii, utilizați numai piese de schimb identice cu cele originale. Utilizați numai accesorii concepute pentru acest instrument, disponibile de la distribuitor.

• Nu folosiți sculele sub influența alcoolului sau a drogurilor. Citiți etichetele de avertizare de pe medicamentele eliberate pe bază de rețetă pentru a determina dacă afectează judecata sau reflexele. Dacă aveți îndoieli, nu utilizați unealta.

• Nu părăsiți mașina până când nu se oprește complet. Nu lăsați niciodată o mașină în funcțiune nesupravegheată. Opriți-l întotdeauna când nu este în funcțiune.
• Asigurați-vă că mașina este deconectată de la sursa de alimentare când efectuați întreținere, ajustări sau reparații.
• Împământați toate mașinile. Asigurați-vă întotdeauna că aparatul dumneavoastră este împământat corespunzător pentru a reduce riscul de electrocutare.
• Nu folosiți mașinile în medii periculoase. Evitați utilizarea mașinilor cu motor în locuri umede sau umede sau expunerea lor la ploaie. Păstrați zona de lucru bine iluminată.
• Opriți mașina înainte de a efectua întreținerea sau schimbarea accesorilor.

Avertismente de siguranță înainte de exploatare

• Fixați mașina în siguranță pe podea înainte de utilizare, pentru a preveni răsturnarea acesteia.
• Asigurați-vă că masa de lucru este orizontală înainte de a atașa piesa de lucru.
• Asigurați-vă că mânerul clemei de reglare este bine blocat înainte de a porni mașina pentru a preveni deplasarea mesei de lucru în timpul funcționării.
• Asigurați-vă că rulmentul axial cu bile de sub masa de lucru este lubrifiant suficient înainte de a utiliza masa de lucru.
• Nu atingeti întrerupătoarele electrice cu mâinile ude.
• Înainte de pornire, asigurați-vă că nu există persoane sau obstacole în zona periculoasă din jurul mașinii rotative.
• Asigurati-vă că piesa de prelucrat este bine fixată înainte de a roti masa de lucru.
• Asigurați piesa de prelucrat cu suport extern atunci când reglați unghiul mesei de lucru pentru a preveni mișcarea și a evita rănirea operatorului.
  • Tineți toate părțile corpului departe de mașina rotativă.
• Nu depăşiti capacitatea de încărcare a mașinii.
  • Tineți masa orizontală când mutați mașina.

Nota:

Avertismentele și instrucțiunile din acest manual nu pot acoperi toate condițiile și situațiile posibile care pot apărea în timpul utilizării acestui produs. Bunul simț și precauție sunt esențiale pentru funcționarea în siguranță a acestui echipament și trebuie să fie exercitate de către operator.

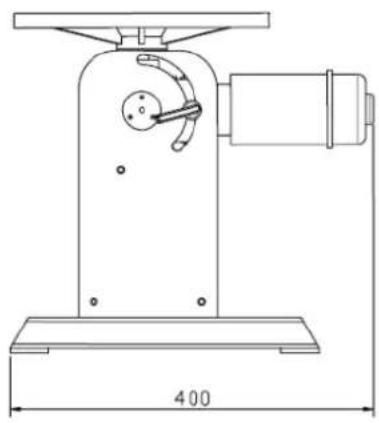

2. Dimensiunile maşinii și prezentarea generală

Reglarea rotației mesei de lucru

Porniți mașina. Masa de lucru va începe să se rotească când comutatorul cu picior este apăsat și se va opri din rotire când comutatorul cu picior este eliberat.

Controlați direcția de rotație folosind butonul rotativ din partea de sus a cutiei electrice. Rotirea butonului în sensul acelor de ceasornic va roti masa de lucru într-o direcție înainte (pozitivă); rotind-o în sens invers acelor de ceasornic o va roti în sens invers (negativ). Setarea butonului în poziția de mijloc „apăsare” va opri rotația și va opri mașina.

Reglați viteza de rotație cu butonul rotativ situat în partea de jos a cutiei electrice. Rotiți butonul în sensul acelor de ceasornic pentru a crește viteza și în sens invers acelor de ceasornic pentru a reduce viteza. Masa de lucru trebuie să se rotească lin și constant în timpul funcționării.

Reglarea unghiului mesei de lucru

Asigurați-vă că mașina sa oprit complet înainte de a regla unghiul mesei de lucru. Susține masa de lucru ferm în timpul ajustării; folosiți mai multe persoane dacă piesa de prelucrat este grea.

Ridicați mânerul de blocare în sus pentru a debloca, apoi reglați manual masa de lucru la unghiul dorit.

Coborâți mânerul de blocare după finalizarea ajustării, asigurându-vă că este blocat în siguranță pentru a finaliza reglarea unghiului.

3.2 Operarea MSW-WPA-500250

Controlul butonului din stânga: Când mașina este pornită, butonul din stânga controlează funcția mesei de lucru:

0 - Oprire

1 - Înclinarea mesei
2 - Rotație orizontală a mesei

Butonul de control din dreapta: Când mașina este oprită, butonul din dreapta controlează direcția de rotație a mesei de lucru:

0 - Oprire

CW - în sensul acelor de ceasornic (rotire înainte)

CCW - în sens invers acelor de ceasornic (rotație inversă)

Controlul vitezei: butonul inferior reglează viteza de rotație a mesei de lucru atunci când acesta se rotește:

Rotiți în sensul acelor de ceasornic pentru a crește viteza.

Rotiți în sens invers acelor de ceasornic pentru a reduce viteza.

Funcționarea comutatorului pedalei: Masa de lucru începe să se rotească atunci când comutatorul pedalei este apăsat și se oprește când comutatorul pedalei este eliberat.

Avertisment: Asigurați-vă că capetele angrenajului sectorial nu se decuplează din pinionul angrenajului atunci când masa de lucru se rotește în poziția de 45° sau 90°. Dacă se întâmplă acest lucru, masa de lucru se poate răsturna brusc, provocând deteriorarea piesei de prelucrat și potențiale rănirea operatorului.

4. Vedere explosată și lista de piese

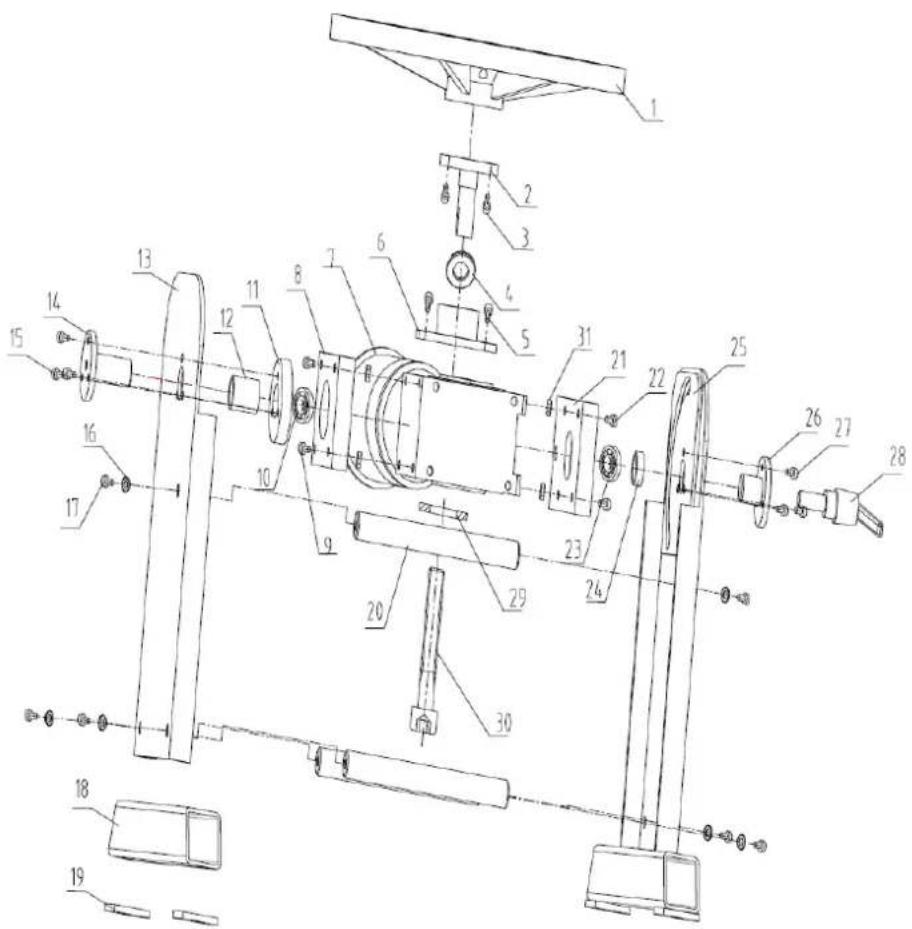

Desen și listă de piese MSW-WPA-350120

Nu.	Descriere	Cantitate	Nu.	Descriere	Cantitate
1	Masa de lucru	1	17	Şurub M8X16	6
2	Conexiune inferioară a mesei de lucru	1	18	Picior	2
3	Surub M6x16	6	19	Picior	4
4	Rulment axial cu bile	1	20	Ştiftul de îmbinare al plăcii de perete	3
5	Şurub M6X16	4	21	Placa de jonctiune din dreapta a motorului	1
6	Conexiunea superioară a motorului	1	22	Şurub M6X20	4
7	Motor	1	23	Rulment adânc cu bile	1
8	Placa de jonctiune din stânga a motorului	1	24	Manşonul arborelui drept	1
9	Şurub M6X20	4	25	Componentele peretelui drept	2
10	Rulment adânc cu bile	1	26	Conexiune corectă	1
11	Manşon de întărire	1	27	Şurub M6X12	3
12	Manşon arbore stânga	1	28	Tija de mână reglabilă de blocare	1
13	Placă de perete din stânga	1	29	Acoperi	1
14	Conexiune din stânga	1	30	Şurub M8X70	1

15 Šurub M6X16 3
16 Garnitură plată 6

31 Piulita M6

8

31 Piulita M6

31 Piulita M6

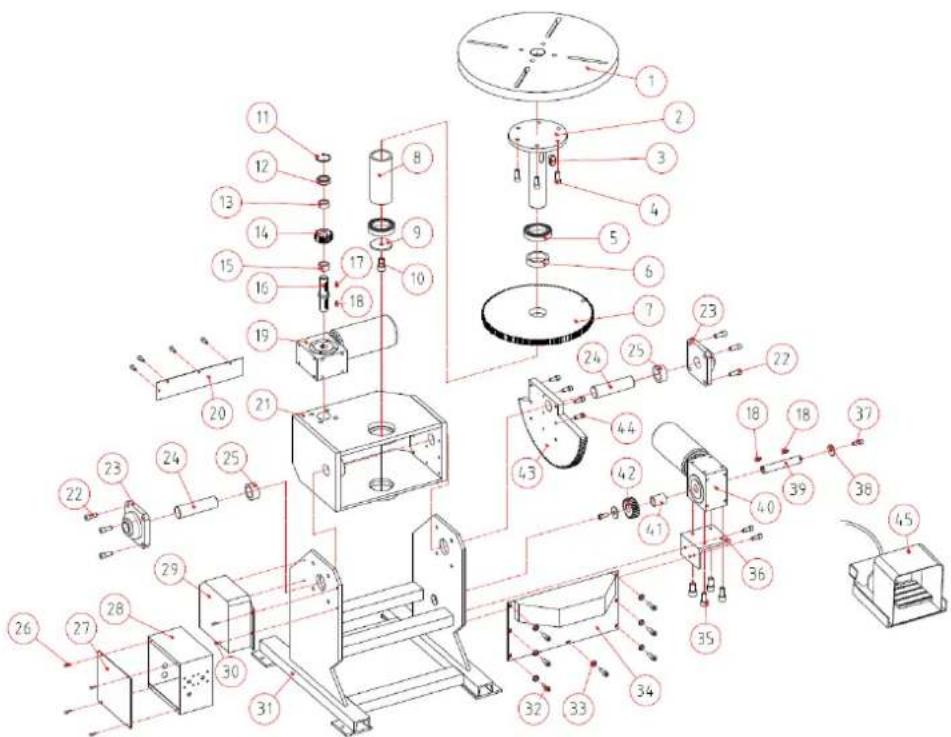

Desen și lista de piese MSW-WPA-500250

Nu.	Descriere	Cantitate	Nu.	Descriere	Cantitate
1	Masa de lucru	1	24	Ax	2
2	Ax	1	25	Manşon arborelui	2
3	Cheie plată 18x20	1	26	Şurub M4X12	8
4	Surub M12X30	6	27	Aparat cutie electrica	1
5	Rulment adânc cu bile	2	28	Cutie electrica	1
6	Manşon superior arborelui	1	29	Capac lateral	1
7	Unelte mari	1	30	Şurub M6X12	4
8	Manşon arborelui inferior	1	31	Cadru	1
9	Covoraşul inferior	1	32	Şurub M5X10	7
10	Surub M6X30	1	33	Maşină de spălat	7
11	Spălare de primăvară	1	34	Capac frontal	1
12	Rulment adânc cu bile	1	35	Şurub M8X16	7
13	Manşon superior arborelui (mic)	1	36	Placa scaunului	1
14	Unelte mici	1	37	Şurub M10X20	2
15	Manşon arborelui inferior (mic)	1	38	Maşină de spălat plată	2
16	Arbore	1	39	Arborele cutiei de viteze	1
17	Cheie	1	40	Cutie de viteze	1
18	Cheie	1	41	Tufa distanțier	1
19	Cutie de viteze	1	42	Unelte	1
20	Aripa spate	1	43	Unelte de sector	1
21	Cadrul corpului principal	1	44	Surub M8X30	8
22	Surub M12 X25	8	45	Pedala de picior	1
23	Rulment	2
