GEBRUIKSAANWIJZING WPA-350120 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Laspositioneerder
Model	MSW-WPA-500250	MSW-WPA-350120
Ingangsspanning	230V~50Hz
Nominaal vermogen	400 Watt	125 Watt
Hoek verstelbaar	-45-90°	0-135°
Rotatiesnelheid [rpm]	0 - 5
Maximale belasting	500kg	350kg
Plaatdiameter	550mm	330mm
Gewicht	220kg	40,35kg
Afmetingen (lengte x breedte x hoogte, cm)	60x66x65	40x40x48

Belangrijk: bewaar deze handleiding voor toekomstig gebruik!

Deze handleiding bevat belangrijke informatie, waaronder veiligheidswaarschuwingen, montage-instructies, bedienings- en onderhoudsprocedures en een onderdelenlijst met diagrammen. Bewaar deze handleiding samen met de factuur op een veilige, droge plaats voor toekomstig gebruik.

Veiligheidswaarschuwingen en voorzorgsmaatregelen

Waarschuwing: Als u deze veiligheidsinstructies niet opvolgt, kan dit leiden tot ernstig letsel.

Het bedienen van deze machine brengt bepaalde gevaren met zich mee. Als u de machine verantwoord en voorzichtig gebruikt, kunt u het risico op persoonlijk letsel aanzienlijk verkleinen. Het negeren of over het hoofd zien van standaardveiligheidsmaatregelen kan echter leiden tot ernstig letsel bij de gebruiker.

Lees alle instructies zorgvuldig door voordat u de machine bedient.

1. Algemene veiligheidsinstructies

• Houd de werkplek schoon. Rommelige ruimtes vergroten het risico op verwondingen.
• Let op de omstandigheden op de werkplek. Gebruik geen machines of elektrisch gereedschap op vochtige of natte plaatsen. Stel ze niet bloot aan regen. Zorg ervoor dat de werkplek goed verlicht is. Gebruik geen elektrisch gereedschap in de buurt van ontvlambare gassen of vloeistoffen.
• Houd kinderen uit de buurt van de werkplek. Kinderen mogen nooit in de werkruimte komen. Laat hen niet met de machine, het gereedschap of verlengsnoeren omgaan.
• Berg apparatuur die u niet gebruikt op de juiste manier op. Wanneer u het gereedschap niet gebruikt, bewaar het dan op een droge plaats om roest te voorkomen. Berg gereedschap altijd op en houd het buiten bereik van kinderen.
• Gebruik geen buitensporige kracht. Gebruik het gereedschap met de juiste snelheid voor een veilige en efficiënte werking. Gebruik geen ongeschikte hulpstukken om de capaciteit van het gereedschap te overschrijden.
• Gebruik alleen het juiste gereedschap. Gebruik geen klein gereedschap of hulpstuk om het werk van een groot industrieel gereedschap te doen. Gebruik elk gereedschap alleen waarvoor het bedoeld is.
• Draag geschikte kleding en beschermende uitrusting. Draag geen losse kleding of sieraden, omdat deze vast kunnen komen te zitten in bewegende delen. Draag beschermende, nietgeleidende kleding en schoenen met antislipzolen. Bedek lang haar met een geschikte haarbedekking.
• Draag oog- en gehoorbescherming. Draag altijd een ISO-goedgekeurde veiligheidsbril. Draag een volledig gezichtsscherm als er metaalvijlsel of houtsnippers vrijkomen. Draag een ISO-goedgekeurd stofmasker of ademhalingstoestel wanneer u met metaal, chemicaliën, stof of nevel werkt.
• Ga niet te ver. Zorg te allen tijde voor een goede houding en evenwicht. Vermijd het om over een draaiende machine heen te reiken.
• Onderhoud gereedschap zorgvuldig. Houd gereedschap scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Houd de handgrepen schoon, droog en vrij van olie en vet.
• Blijf alert. Let op wat u doet en gebruik uw gezonde verstand. Gebruik de machine niet als u moe bent.
• Controleer op beschadigde onderdelen. Controleer de onderdelen op schade en controleer of ze goed werken voordat u de machine gebruikt. Controleer de uitlijning en binding van bewegende onderdelen, controleer kapotte componenten en andere omstandigheden die de werking kunnen beïnvloeden. Het repareren of vervangen van beschadigde onderdelen dient te worden uitgevoerd door een gekwalificeerde technicus.

• Wees beschermd tegen elektrische schokken. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkastbehuizingen.

• Gebruik uitsluitend goedgekeurde vervangende onderdelen en accessoires. Gebruik bij het onderhoud van de machine uitsluitend reserveonderdelen die identiek zijn aan de originele onderdelen. Gebruik uitsluitend accessoires die speciaal voor dit gereedschap zijn ontworpen en verkrijgbaar zijn bij de distributeur.

• Gebruik geen gereedschap als u onder invloed bent van alcohol of drugs. Lees de waarschuwingslabels op voorgeschreven medicijnen om te bepalen of ze het oordeelsvermogen of de reflexen beïnvloeden. Indien u twijfelt, mag u het gereedschap niet gebruiken.
• Laat de machine niet achter totdat deze volledig tot stilstand is gekomen. Laat een draaiende machine nooit onbeheerd achter. Schakel het apparaat altijd uit als u het niet gebruikt.
• Zorg ervoor dat de machine losgekoppeld is van de stroomvoorziening wanneer u onderhoud, aanpassingen of reparaties uitvoert.
• Aard alle machines. Zorg er altijd voor dat uw apparaat goed geaard is om het risico op een elektrische schok te verkleinen.
• Gebruik machines niet in gevaarlijke omgevingen. Gebruik gemotoriseerde machines niet op vochtige of natte locaties en stel ze niet bloot aan regen. Zorg ervoor dat de werkplek goed verlicht is.
• Stop de machine voordat u onderhoud uitvoert of accessoires vervangt.

Veiligheidswaarschuwingen vóór gebruik

• Veranker het apparaat vóór gebruik stevig aan de vloer om te voorkomen dat het omvalt.
• Zorg ervoor dat de werktafel waterpas staat voordat u het werkstuk bevestigt.
• Zorg ervoor dat de hendel van de afstelklem goed is vergrendeld voordat u de machine start, om te voorkomen dat de werktafel tijdens het gebruik verschuift.
• Zorg ervoor dat het kogellager onder de werktafel voldoende gesmeerd is voordat u de werktafel bedient.
  • Raak elektrische schakelaars niet aan met natte handen.
• Controleer voordat u het apparaat inschakelt of er zich geen personen of obstakels in de gevarenzone rond de draaiende machine bevinden.
• Zorg ervoor dat het werkstuk stevig vastzit voordat u de werktafel draait.
• Zet het werkstuk vast met een externe ondersteuning wanneer u de hoek van de werktafel aanpast. Zo voorkomt u dat het werkstuk beweegt en dat de gebruiker gewond raakt.
• Houd alle lichaamsdelen uit de buurt van de draaiende machine.
• Overschrijd de laadcapaciteit van de machine niet.
• Houd de tafel horizontaal wanneer u de machine verplaatst.

Opmerking:

De waarschuwingen en instructies in deze handleiding kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen bij het gebruik van dit product. Gezond verstand en voorzichtigheid zijn essentieel voor de veilige bediening van deze apparatuur en moeten door de bediener in acht worden genomen.

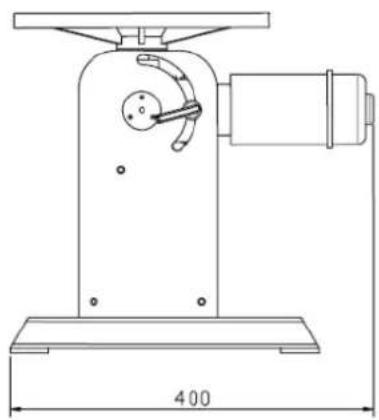

2. Machine-afmetingen en overzicht

3. Gebruiksaanwijzing

3.1 De MSW-WPA-350120 bedienen

Werktafelrotatie aanpassen

Zet het apparaat aan. De werktafel begint te draaien wanneer u de voetschakelaar indrukt en stopt met draaien wanneer u de voetschakelaar loslaat.

Regel de draairichting met de draaiknop bovenop de elektrische kast. Als u de knop met de klok mee draait, draait de werktafel vooruit (positief); als u de knop tegen de klok in draait, draait de werktafel achteruit (negatief). Als u de knop op de middelste 'tik'-positie zet, wordt de rotatie uitgeschakeld en stopt de machine.

Pas de rotatiesnelheid aan met de draaiknop aan de onderkant van de elektrische doos. Draai de knop met de klok mee om de snelheid te verhogen en tegen de klok in om de snelheid te verlagen. De werktafel moet tijdens het gebruik soepel en gelijkmatig draaien.

De werktafelhoek aanpassen

Zorg ervoor dat de machine volledig tot stilstand is gekomen voordat u de hoek van de werktafel aanpast. Zorg ervoor dat de werktafel stevig staat tijdens het afstellen. Als het werkstuk zwaar is, kunt u dit met meerdere personen doen.

Til de vergrendelingshandgreep omhoog om te ontgrendelen en stel de werktafel vervolgens handmatig in op de gewenste hoek.

Laat de vergrendelingshandschacht zakken nadat de afstelling is voltooid. Zorg ervoor dat deze stevig is vergrendeld om de hoekafstelling te voltooien.

3.2 De MSW-WPA-500250 bedienen

Bediening met linkerknop: Wanneer de machine is ingeschakeld, bedient u met de linkerknop de functies van de werktafel:

0 - Uitschakelen
1 - Tafelkanteling
2 - Horizontale rotatie van de tafel

Bediening met de rechterknop: Wanneer de machine is uitgeschakeld, regelt de rechterknop de draairichting van de werktafel:

0 - Uitschakelen

CW - Met de klok mee (voorwaartse rotatie)

CCW - Tegen de klok in (omgekeerde rotatie)

Snelheidsregeling: Met de onderste knop regelt u de rotatiesnelheid van de werktafel wanneer deze draait:

Draai met de klok mee om de snelheid te verhogen.

Draai tegen de klok in om de snelheid te verlagen.

Werking van de pedaalschakelaar: De werktafel begint te draaien wanneer de pedaalschakelaar wordt ingedrukt en stopt wanneer de pedaalschakelaar wordt losgelaten.

Waarschuwing: Zorg ervoor dat de uiteinden van het sectortandwiel niet loskomen van het rondsel wanneer de werktafel naar de 45° of 90° positie draait. Als dit gebeurt, kan de werktafel plotseling kantelen, waardoor het werkstuk beschadigd raakt en de gebruiker gewond kan raken.

4. Exploded view en onderdelenlijst

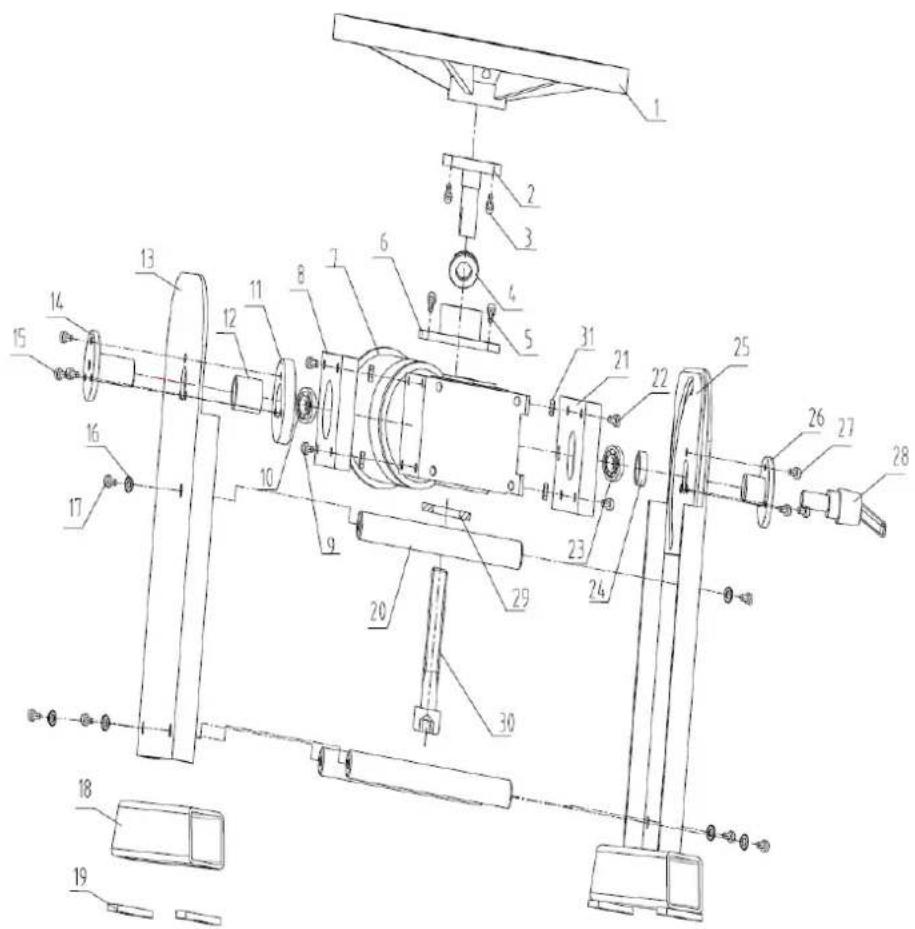

Tekening en onderdelenlijst MSW-WPA-350120

Nee.	Beschrijving	aantal	Nee.	Beschrijving	aantal
1	Werktafel	1	17	Schroef M8X16	6
2	Onderste aansluiting van werktafel	1	18	Fod	2
3	Schroef M6x16	6	19	Voet	4
4	Stuwkracht kogellager	1	20	Verbindingspen van gipsplaat	3
5	Schroef M6X16	4	21	Rechter aansluitplaat van motor	1
6	Bovenste aansluiting van de motor	1	22	Schroef M6X20	4
7	Motor	1	23	Diepgroefkogellager	1
8	Linker aansluitplaat van motor	1	24	Rechter asbus	1
9	Schroef M6X20	4	25	Componenten van de rechterwand	2
10	Diepgroefkogellager	1	26	Juiste verbinding	1
11	Verstevigingshuls	1	27	Schroef M6X12	3
12	Linker schachtbus	1	28	Verstelbare vergrendelbare handschacht	1
13	Linker wandplaat	1	29	Deksel	1
14	Linker verbinding	1	30	Schroef M8X70	1
15	Schroef M6X16	3	31	Moer M6	8

Vlakke pakking

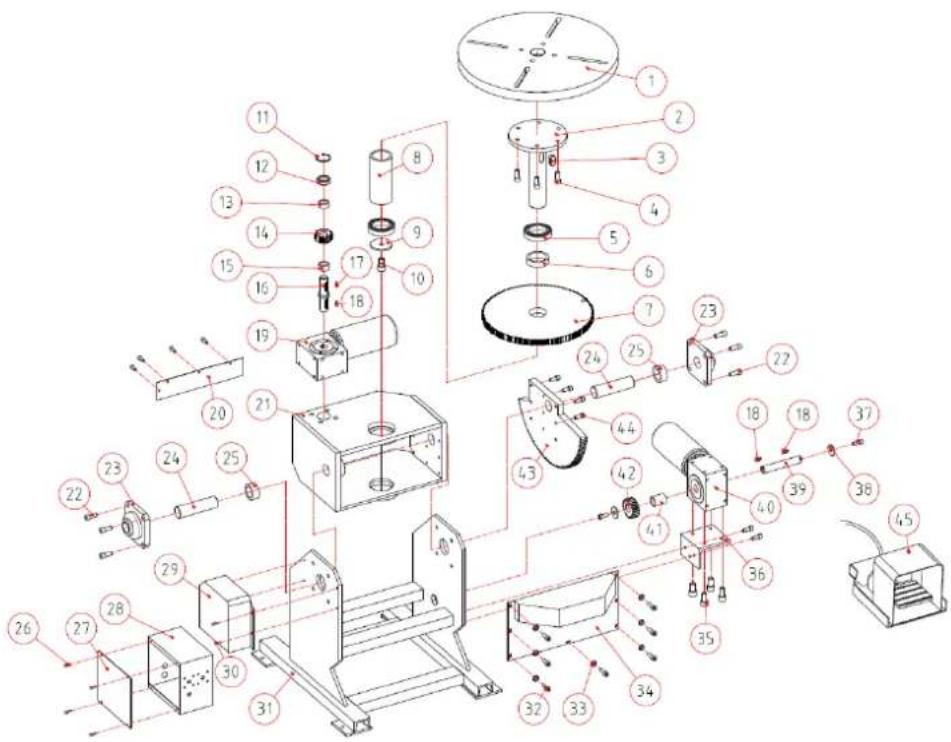

Tekening en onderdelenlijst MSW-WPA-500250

Ne e.	Beschrijving	aantal	Nee .	Beschrijving	aantal
1	Werktafel	1	24	Spindel	2
2	Spindel	1	25	Asbus	2
3	Platte sleutel 18x20	1	26	Schroef M4X12	8
4	Schroef M12X30	6	27	Elektrische kastbeveiliging	1
5	Diepgroefkogellager	2	28	Elektrische doos	1
6	Bovenste schachtbus	1	29	Zijdeksel	1
7	Grote versnelling	1	30	Schroef M6X12	4
8	Onderste schachtbus	1	31	Kader	1
9	Onderste mat	1	32	Schroef M5X10	7
10	Schroef M6X30	1	33	Wasmachine	7
11	Lentewas	1	34	Voorkant	1
12	Diepgroefkogellager	1	35	Schroef M8X16	7
13	Bovenste schachtbus (klein)	1	36	Zitplaat	1
14	Klein tandwiel	1	37	Schroef M10X20	2
15	Onderste asbus (klein)	1	38	Platte ring	2
16	Schacht	1	39	As van versnellingsbak	1
17	Sleutel	1	40	Versnellingsbak	1
18	Sleutel	1	41	Afstandsbus	1
19	Versnellingsbak	1	42	Versnelling	1
20	Achterspatbord	1	43	Sector versnelling	1
21	Hoofdframe van de carrosserie	1	44	Schroef M8X30	8
22	Schroef M12 X25	8	45	Voetpedaal	1
23	Handelswijze	2
