HASZNÁLATI ÚTMUTATÓ WPA-350120 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Hegesztési pozicionáló
Modell	MSW-WPA-500250	MSW-WPA-350120
Bemeneti feszültség	230V~50Hz
Névleges teljesítmény	400W	125W
Szög állítható	-45-90°	0-135°
Forgási sebesség [rpm]	0 - 5
Maximális terhelhetőség	500 kg	350 kg
Lemez átmérője	550 mm	330 mm
Súly	220 kg	40.35 kg
Méretek (hossz x szélesség x magasság, cm)	60 x 66 x 65	40 x 40 x 48

Fontos: Tartsa meg ezt a kézikönyvet a későbbi használatra!

Ez a kézikönyv kritikus információkat tartalmaz, beleértve a biztonsági figyelmeztetéseket, összeszerelési utasításokat, üzemeltetési és karbantartási eljárásokat, valamint egy alkatrészjegyzéket ábrákkal. Tartsa ezt a kézikönyvet a számlával együtt biztonságos, száraz helyen a későbbi használatra.

Biztonsági figyelmeztetések és óvintézkedések

Figyelmeztetés: A biztonsági utasítások be nem tartása súlyos sérülést okozhat.

A gép üzemeltetése bizonyos veszélyekkel jár. A gép felelősségteljes és óvatos használata jelentősen csökkentheti a személyi sérülés kockázatát. A szokásos biztonsági óvintézkedések figyelmen kívül hagyása vagy figyelmen kívül hagyása azonban súlyos károkat okozhat a kezelőnek.

A gép üzemeltetése előtt figyelmesen olvassa el az összes utasítást.

1. Általános biztonsági utasítások

• Tartsa tisztán a munkaterületet. A zsúfolt területek növelik a sérülés kockázatát.
• Figyelje meg a munkaterület körülményeit. Ne használjon gépeket vagy elektromos szerszámokat nedves vagy nedves helyeken. Ne tegye ki őket esőnek. Gondoskodjon a munkaterület megfelelő megvilágításáról. Ne használjon elektromos meghajtású szerszámokat gyúlékony gázok vagy folyadékok közelében.
• Tartsa távol a gyermeket a munkaterülettől. Gyermekek soha nem tartózkodhatnak a munkaterületen. Ne hagyja, hogy kezeljék a gépet, a szerszámokat vagy a hosszabbító kábeleket.
• Tárolja megfelelően a használaton kívüli berendezéseket. Ha nem használja a szerszámokat, a rozsdásodás megelőzése érdekében tárolja azokat száraz helyen. Mindig zárja el a szerszámokat, és tartsa azokat a gyermekek elől elzárva.
• Ne alkalmazzon túlzott erőt. A biztonságos és hatékony működés érdekében használja a szerszámot a tervezett sebességgel. Ne használjon nem megfelelő tartozékokat a szerszám kapacitásának túllépésére.
• Csak megfelelő szerszámokat használjon. Ne kényszerítsen egy kis szerszámot vagy tartozékot egy nagy ipari szerszám munkájának elvégzésére. Minden eszközt csak a rendeltetésszerű használatra használjon.
• Viseljen megfelelő ruházatot és védőfelszerelést. Ne viseljen laza ruhát vagy ékszereket, mivel azok beakadhatnak a mozgó alkatrészekbe. Viseljen nem vezető védőruházatot és csúszásmentes lábbelit. A hosszú hajat megfelelő fedővel rögzítse.
• Használjon szem- és fülvédőt. Mindig viseljen ISO által jóváhagyott ütésvédelmi szemüveget. Használjon teljes arcvédőt, ha fémreszeléket vagy faforgácsot termel. Fém, vegyi anyagok, por vagy köd közelében végzett munka esetén viseljen ISO-engedéllyel rendelkező porvédő maszkot vagy légzőkészüléket.
• Ne essünk túlzásokba. Mindig tartsa meg a megfelelő lábtartást és egyensúlyt. Kerülje a futó gép fölé vagy átnyúlást.
• A szerszámokat gondosan tartsa karban. Tartsa a szerszámokat élesen és tisztán a jobb és biztonságosabb teljesítmény érdekében. Kövesse a kenésre és a tartozékok cseréjére vonatkozó utasításokat. Tartsa a fogantyúkat tisztán, szárazon, olaj- és zsírmentesen.
• Maradj éber. Figyeljen arra, hogy mit csinál, és használja a józan eszét. Ne kezelje a gépet, ha fáradt.
• Ellenőrizze a sérült alkatrészeket. A gép használata előtt ellenőrizze az alkatrészeket sérülések szempontjából, és győződjön meg arról, hogy azok megfelelően működnek. Ellenőrizze a mozgó alkatrészek igazítását és kötését, a törött alkatrészeket vagy bármilyen olyan állapotot, amely befolyásolhatja a működést. A sérült alkatrészek javítását vagy cseréjét szakképzett szakembernek kell elvégeznie.

• Védelem az áramütés ellen. Kerülje a test érintkezését földelt felületekkel, például csövekkel, radiátorokkal, kályhákkal és hűtőszekrények burkolatával.

• Csak jóváhagyott cserealkatrészeket és tartozékokat használjon. A gép karbantartásakor csak az eredetivel megegyező pótalkatrészeket használjon. Csak ehhez a szerszámhoz tervezett, a forgalmazótól beszerezhető tartozékokat használjon.

• Ne kezelje a szerszámokat alkohol vagy kábítószer hatása alatt. Olvassa el a vényköteles gyógyszerek figyelmeztető címkéit, hogy megállapítsa, nem rontják-e az ítélőképességet vagy a reflexeket. Kétség esetén ne működtesse a szerszámot.
• Ne hagyja el a gépet, amíg az teljesen meg nem áll. Soha ne hagyjon felügyelet nélkül egy futó gépet. Mindig kapcsolja ki, ha nem üzemel.
• Karbantartás, beállítások vagy javítások elvégzésekor gondoskodjon arról, hogy a gép le legyen választva a tápellátásról.
• Minden gépet földeljen le. Az áramütés veszélyének csökkentése érdekében mindig gondoskodjon a gép megfelelő földeléséről.
• Ne használja a gépeket veszélyes környezetben. Kerülje a motoros gépek nedves vagy nedves helyeken történő használatát, illetve az esőnek való kitettséget. Tartsa a munkaterületet jól megvilágítva.
• Állítsa le a gépet a szervizelés vagy a tartozékok cseréje előtt.

Biztonsági figyelmeztetések működés előtt

• Használat előtt rögzítse a gépet biztonságosan a padlóhoz, hogy megakadályozza a felborulást.
• A munkadarab rögzítése előtt győződjön meg arról, hogy a munkaasztal vízszintes.
• A gép beindítása előtt győződjön meg arról, hogy a beállító bilincs fogantyúja biztonságosan rögzítve van, hogy megakadályozza a munkaasztal elmozdulását működés közben.
• Győződjön meg róla, hogy a munkaasztal alatti nyomógolyós csapágyat kellően megolajozták, mielőtt a munkaasztalt működtetné.
• Ne érintse meg az elektromos kapcsolókat nedves kézzel.
• A bekapcsolás előtt győződjön meg arról, hogy a forgó gép körüli veszélyes területen nincsenek személyek vagy akadályok.
• A munkaasztal forgatása előtt győződjön meg arról, hogy a munkadarab biztonságosan rögzítve van.
• A munkadarabot külső támasszal rögzítse a munkaasztal szögének beállításakor, hogy megakadályozza a mozgást és elkerülje a kezelő sérülését.
• Tartsa távol minden testrészét a forgó géptől.
• Ne lépje túl a gép terhelhetőségét.
  • A gép mozgatásakor tartsa vízszintesen az asztalt.

Megjegyzés:

A jelen kézikönyvben található figyelmeztetések és utasítások nem fedhetnek le minden olyan lehetséges körülményt és helyzetet, amely a termék használata során előfordulhat. A berendezés biztonságos üzemeltetéséhez elengedhetetlen a józan ész és az óvatosság, amelyet a kezelőnek kell gyakorolnia.

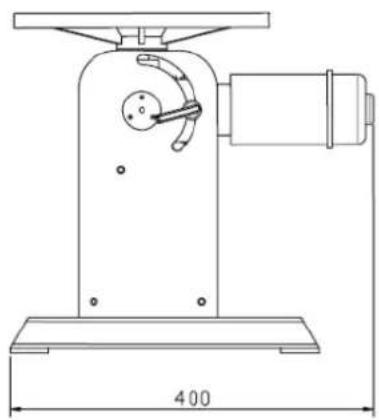

2. A gép méretei és áttekintése

3. Használati utasítás

3.1 Az MSW-WPA-350120 kezelése

A munkaasztal elforgatásának beállítása

Kapcsolja be a gépet. A munkaasztal a lábkapcsoló megnyomásakor elkezd forogni, és a lábkapcsoló elengedésekor leáll.

A forgás irányát az elektromos doboz tetején található forgatógombbal szabályozhatja. A gomb az óramutató járásával megegyező irányba történő elforgatásával a munkaasztal előrefelé (pozitív irányba), az óramutató járásával ellentétes irányba (negatív irányba) forog. Ha a gombot a középső "csap" állásba állítja, a forgás kikapcsol és leállítja a gépet.

Állítsa be a forgási sebességet az elektromos doboz alján található forgatógombbal. A sebesség növeléséhez forgassa a gombot az óramutató járásával megegyező irányba, a sebesség csökkentéséhez pedig az óramutató járásával ellentétesen. A munkaasztalnak simán és egyenletesen kell forognia működés közben.

A munkaasztal szögének beállítása

A munkaasztal szögének beállítása előtt győződjön meg arról, hogy a gép teljesen megállt. A beállítás során szilárdan támassza meg a munkaasztalt; ha a munkadarab nehéz, több személyt is alkalmazzon.

Emelje felfelé a reteszelő kézi szárat a feloldáshoz, majd kézzel állítsa be a munkaasztalt a kívánt szögbe.

A beállítás befejezése után engedje le a reteszelő kézi szárat, és a szögbeállítás befejezéséhez győződjön meg arról, hogy biztonságosan rögzül.

3.2 Az MSW-WPA-500250 üzemeltetése

Bal oldali gombbal vezérlés: A gép bekapcsolásakor a bal oldali gomb vezérli a munkaasztal funkcióját:

0 - Kikapcsolás
1 - Az asztal dölése
2 - Asztal vízszintes elforgatása

Jobb gombbal vezérlés: A jobb oldali gomb vezérli a munkaasztal forgási irányát, amikor a gép ki van kapcsolva:

0 - Kikapcsolás

CW - az óramutató járásával megegyező irányban (előrefelé forgás)

CCW - az óramutató járásával ellentétes irányban (fordított forgás)

Sebességszabályozás: Az alsó gomb a munkaasztal forgási sebességét állítja be forgás közben:

A sebesség növeléséhez forgassa az óramutató járásával megegyező irányba.

Az óramutató járásával ellentétes irányban elforgatva csökkentheti a sebességet.

Pedálkapcsoló működtetése: A pedálkapcsoló megnyomásakor a munkaasztal forogni kezd, és a pedálkapcsoló felengedésekor leáll.

Figyelmeztetés: Győződjön meg róla, hogy a szektorrész végei nem válnak ki a fogaskerékből, amikor a munkaasztal 45°-os vagy 90°-os helyzetbe forog. Ha ez megtörténik, a munkaasztal hirtelen felborulhat, ami a munkadarab sérülését és a kezelő esetleges sérülését okozhatja.

4. Robbanáskép és alkatrészjegyzék

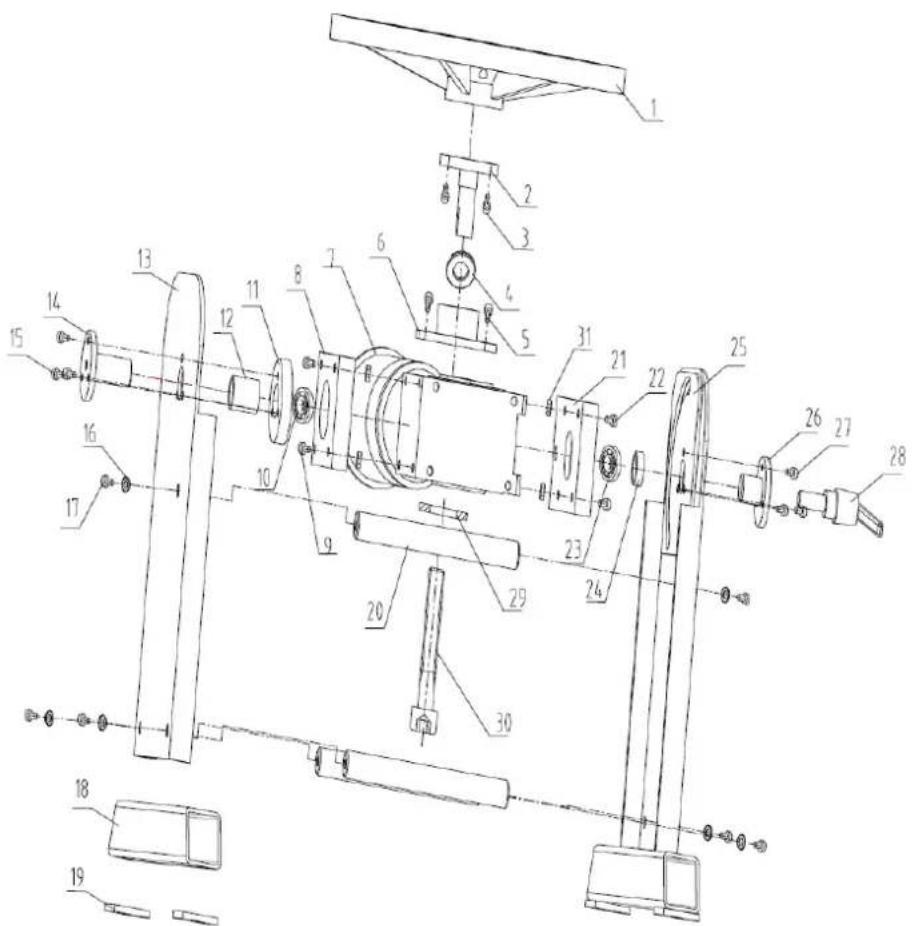

Rajz és alkatrészlista MSW-WPA-350120

Nr	A készülék leírása	Mennyiség	Nr	A készülék leírása	Mennyiség
1	Munkaasztal	1	17	M8X16 csavar	6
2	A munkaasztal alsó csatlakozása	1	18	Láb	2
3	M6x16 csavar	6	19	Erősítőelem	4
4	Tológolyós csapágy	1	20	Falécek közös csapja	3
5	M6X16 csavar	4	21	A motor jobb oldali csatlakozólemeze	1
6	A motor felső csatlakozása	1	22	M6X20 csavar	4
7	Motor	1	23	Mélyhornyú golyóscsapágy	1
8	A motor bal oldali csatlakozólemeze	1	24	Jobb oldali tengelyhüvely	1
9	M6X20 csavar	4	25	A jobb fal elemei	2
10	Mélyhornyú golyóscsapágy	1	26	Jobb oldali csatlakozás	1
11	Erősítő hüvely	1	27	M6X12 csavar	3
12	Bal oldali tengelyhüvely	1	28	Állítható reteszelő kézi szár	1
13	Bal oldali faléc	1	29	Huzat	1
14	Bal oldali csatlakozás	1	30	M8X70 csavar	1
15	M6X16 csavar	3	31	M6-os anya	8
16	Lapos tömítés	6

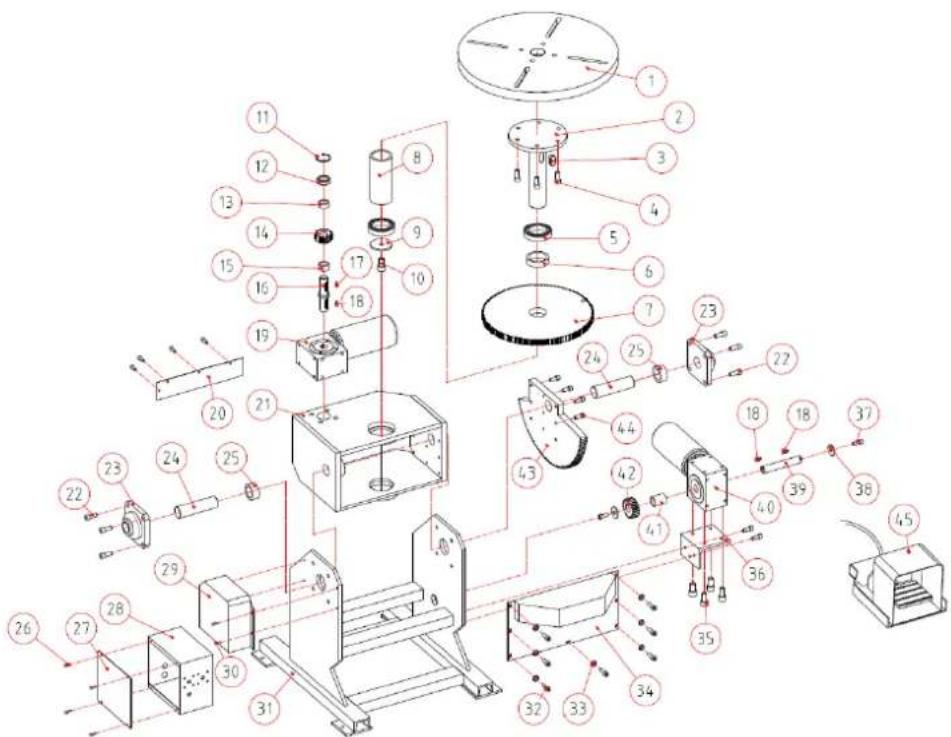

Rajz és alkatrészjegyzék MSW-WPA-500250

Nr	A készülék leírása	Mennyisé	Nr	A készülék leírása	Mennyiség
		g
1	Munkaasztal	1	24	Orsótartó	2
2	Orsótartó	1	25	tengelyhüvely	2
3	Lapos kulcs 18x20	1	26	M4X12 csavar	8
4	M12X30 csavar	6	27	Elektromos dobozvédő	1
5	Mélyhornyú golyóscsapágy	2	28	Elektromos doboz	1
6	Felső tengelyhüvely	1	29	Oldalsó védőelem	1
7	Nagy fogaskerekek	1	30	M6X12 csavar	4
8	Alsó tengelyhüvely	1	31	Váz	1
9	Alsó szőnyeg	1	32	M5X10 csavar	7
10	M6X30 csavar	1	33	Mosógép	7
11	Tavaszi mosás	1	34	Elülső sapka	1
12	Mélyhornyú golyóscsapágy	1	35	M8X16 csavar	7
13	Felső tengelyhüvely (kicsi)	1	36	Ülőlap	1
14	Kis fogaskerék	1	37	M10X20 csavar	2
15	Alsó tengelyhüvely (kicsi)	1	38	Laposalátét	2
16	Tengely	1	39	A sebességváltó tengelye	1
17	Billentyű	1	40	Váltó	1
18	Billentyű	1	41	Távolító persely	1
19	Váltó	1	42	Fordulat	1
20	Hátsó sárvédő	1	43	Ágazati fogaskerék	1
21	Főkarosszéria váz	1	44	M8X30 csavar	8
22	M12 X25 csavar	8	45	Lábpedál	1
23	Csapágy	2
