HASZNÁLATI ÚTMUTATÓ DPSW-220-01 MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméterek leírás	Paraméterek érték
Precíziós mérleg	Dent Puller Folthegesztő
Modell	MSW-DPSW-220-01
Névleges feszültség [V ~] / Frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	3000
Névleges bemeneti áram [A]	16
Védelmi fokozat IP	IP21
Földkábel [cm]	150
Pisztolykábel hossza [cm]	150
Ponthegesztési vastagság [mm]	1,2
Azonnali maximális áram [A]	6800
Névleges bemeneti áram [A]	16
Méretek (Szélesség x mélység x magasság) [mm]	465 x 245 x 270
Súly [kg]	27,3

1. Óvintézkedések a bekapcsoláshoz:

• Győződjön meg arról, hogy a termék a földelő vezetékhez van csatlakoztatva, és hogy a földelő tápkábel jó állapotban van. (A gépház bármelyik csavarja földelhető).
• Győződjön meg arról, hogy a munkapad csatlakoztatva van a földelőberendezéshez. (A géphéj bármelyik csavarja földelhető).
• Megakadályozza, hogy a kezelő érintkezzen a hegesztendő fémrészekkel, ha nincs védőfelszerelés, vagy ha nedves ruhát visel.
• Kerülje a hegesztendő terület érintését.
• Ne végezzen ponthegesztést nagyon párás helyiségekben vagy nedves padlón.
• Ne használjon kopott vagy elvágott kábeleket hegesztéshez. Ellenőrizze, hogy a kábel megfelelő szigeteléssel rendelkezik-e, és vizsgálja meg, hogy nincsenek-e szabadon lévő rézhuzalok, laza csatlakozások, szivárgások és egyéb potenciális veszélyek.
• Az elektródhuzal cseréjekor először gondoskodjon arról, hogy a gép ki legyen kapcsolva.
• Minden ellenőrzés és karbantartás előtt kapcsolja ki a gépet, és közvetlenül húzza ki a hálózati csatlakozót.

2. A szem és a test védelme:

• Hegesztéskor a kezelőknek védőruházatot kell viselniük, hogy megakadályozzák az olvadt fém fröccsenését, beleértve a bőrkesztyűt, bőrkötényt, biztonsági cipőt és arcvédő vagy védőszemüveget.
• Csiszoláskor vagy kalapáláskor is szemvédőt kell használni.
• Kerülje a vezető tárgyak, például gyűrűk, órák és ékszerek viselését, mivel ezek súlyos égési sérüléseket okozhatnak.
• Minden védőjelnek és jelölőtáblának jó állapotban kell lennie, és biztonságosan kell elhelyezni.

3. Tápegység:

• Ez a sorozat egyfázisú tápellátási lehetőséggel van felszerelve: 230V,
• Megjegyzés: Ha a megszakító kiold, ellenőrizze, hogy megfelel-e a használathoz szükséges előírásoknak, és győződjön meg arról, hogy megfelelő minőségű.

A berendezéseket ipari és professzionális környezetbe tervezték. Különböző környezetben a teljes elektromágneses kompatibilitás elérése kihívást jelenthet a vezetett interferencia és a sugárzás miatt.

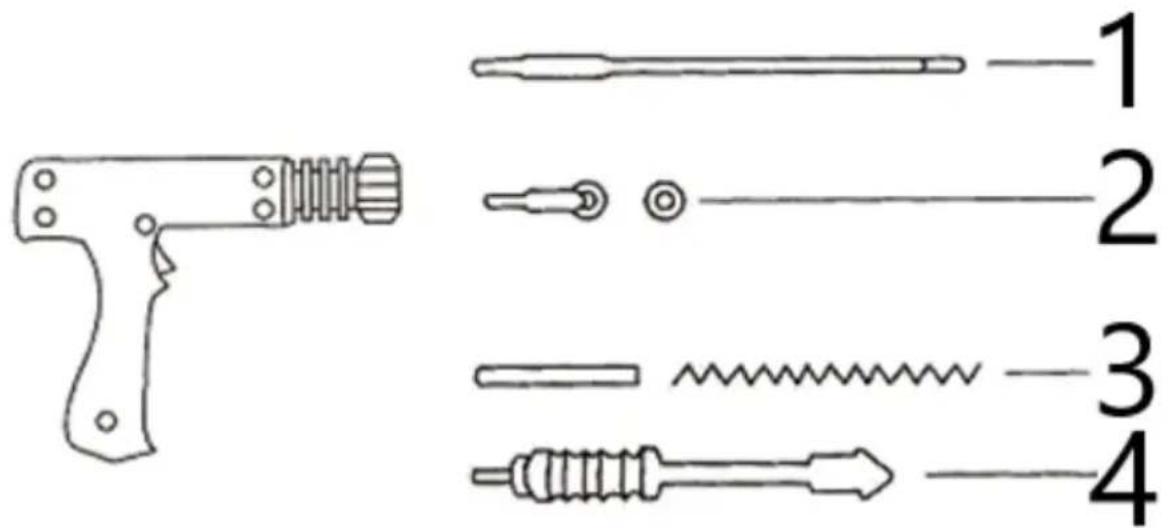

4. Az egyes részek funkciója

1	Szénrúd fűtés
2	Meson hegesztés
3	Hullámvonal hegesztés
4	Húzó kalapács

6. Múvelet

A panel működése:

1. Csatlakoztassa a terméket a megfelelő áramforráshoz, majd nyomja meg a kapcsolót. A kijelzón a funkció (balra) és a teljesítmény (jobbra) jelenik meg.
2. A teljesítmény intenzitásának (aktuális szint) beállításához használja a felfelé vagy lefelé mutató nyilakat.
3. A funkció megváltoztatásához nyomja meg az eszközök kiválasztó gombot. A funkcióválasztó módban a felfelé vagy lefelé mutató nyílgombokkal kiválaszthatja a kívánt funkciószámot.
4. Kézi hegesztés és intelligens hegesztés:

- Kézi üzemmód: Csatlakoztassa a fáklya kapcsoló csatlakozóját, és állítsa a kapcsolót kézi üzemmódba.

- Intelligens üzemmód: Egyszerűen csak állítsa a kapcsolót intelligens üzemmódba.

1 2 3 4 5 6 7 8 9 10 11 SPOT PRO STEEL DENT PULLIANCE TOOLS SELECT POWER MANUAL PRODUCTION CONTROL

5

1	Funkció beállítása	7	Áram/Funkció -
2	Jelenlegi szabályozás	8	Váltás az intelligens és a kézi hegesztés között
3	Funkció kiválasztása	9	Hegesztőpisztoly interfész
4	Hálózati kapcsoló	10	Vezérlő interfész
5	Funkciókód	11	Földelő vezeték
6	Áram/Funkció +

OT mezon hegesztés	Adatok Kényes javítás	Körkörös mezonhegesztés	Hullámvonal hegesztés
Forró hízelgő	Egyoldali ponthegesztés	Szénrúd fűtés	Háromszög ponthegesztés

Földelési müvelet

Helyezze a földelő vezetéket a javítandó pozícióba.	Puth a hegesztőpisztoly a földelőhuzal közelében a hegesztéshez	Húzza meg a földelőfej anyáját

Hegesztési művelet

A gép támogatja a kézi és az automatikus hegesztési módot is:

• A gazdatest automatikusan érzékeli a hegesztőpisztoly rövidzárlatos állapotát, és 1 másodpercen belül hegesztési pontot generál.
• A hegesztés folytatásához húzza ki a hegesztőpisztolyt a hegesztési felületről 0,5 másodpercre, mielőtt a következő ponthoz lépne. A hegesztés így egymás után végezhető.
• Kézi üzemmód: Kézi üzemmódba kapcsolva a pisztoly kapcsolójával kézzel vezérelheti a hegesztést.

Host túlmelegedés elleni védelmi rendszer

A termék automatikus túlmelegedés elleni védelmi rendszerrel rendelkezik. Túlzott használat esetén a gép automatikusan szünetet tart néhány percre, hogy lehüljön. Ez alatt az időszak alatt a hangjelző folyamatosan megszólal egy "buzz... buzz... buzz... buzz..." hanggal.

Automatikus impulzus rendszer

A termék automatikus impulzusrendszerrel van felszerelve, amely 4 és 6 funkcióban áll rendelkezésre. Az aktiváláshoz biztosítsa a teljes érintkezést a hegesztőpisztoly és az acéllemez között. A fogadó automatikusan érzékeli a hegesztőpisztoly rövidzárlatát, és 1 másodpercen belül elindítja a műveletet. Ez a funkció csökkenti a széndioxidosodást, növelve a munka hatékonyságát és a berendezés élettartamát.

7. Megoldások a gyakori problémákra:

1. Hegesztési technika: Ne alkalmazzon túlzott erőt.

○ A hegesztés erős és biztonságos lehet egy könnyed érintéssel. Az erő alkalmazása gyengébb hegesztési varratokat eredményezhet.

1. Földelőeszköz kompatibilitás: Kizárólag az eredeti földelőberendezést használja.

- Az eredeti földelőberendezés ehhez a géphez van optimalizálva. A földelő eszköz hegye stabilizátorként szolgál, míg a rézanya vezeti az áramot. A hatékony földelés érdekében győződjön meg arról, hogy az anya szorosan rögzítve van.

1. Tápegység-megfelelőség: Győződjön meg róla, hogy az áramforrás megfelel a gép követelményeinek, mivel működés közben nagy pillanatnyi áramra van szüksége.

○ A tápkábelnek rézmagvas kábelnek kell lennie, amelynek minimális nemzeti szabványa 4 négyzetmilliméter, és nem lehet hosszabb 20 méternél.

○ A tápkábelnek folyamatos hosszúságúnak kell lennie, dugók, aljzatok, földhúzók, kábelkötegek vagy kábeltálcák nélkül.

○ Használjon 60A feletti teljesítményű légkapcsolót vagy szivárgásvédőt.

1. A hegesztési felületek előkészítése: Alaposan tisztítsa meg és polírozza le a hegesztési részeket.

○ Az eredeti fémlemezek gyakran tartalmaznak elektroforézis és foszfátozó rétegeket az alapozó alatt, amelyek nem feltétlenül láthatóak, de befolyásolhatják a hegesztés minőségét. Győződjön meg róla, hogy a hegesztési terület (beleértve a földelési pontot is) teljesen le van csiszolva. A legjobb eredmény érdekében használjon drótcsiszoló fejet vagy gyémántcsiszolót a régi festék hatékony eltávolításához.

1. Ellenőrizze az alkatrészcsatlakozások szilárdságát:

○ Ellenőrizze a hegesztőpisztoly huzal és a gazdatest közötti kapcsolatot, hogy nincs-e lazaság.

○ Ellenőrizze a hegesztőpisztoly és más alkatrészek, például a húzókalapács és a mezon közötti csatlakozásokat.

○ Szükség szerint húzza meg a földelőeszköz anyáját.

8. Biztonsági előírások és általános óvintézkedések

A gép gyártója nem vállal felelősséget a következő helyzetek által okozott személyi vagy anyagi károkért:

- A gép biztonsági funkcióinak módosítása vagy a gép működésébe való beavatkozás engedély nélkül.

• A jelen kézikönyvben leírt utasítások és követelmények be nem tartása.
• A termék teljesítményének jóváhagyás nélküli módosítása.
• Nem eredeti vagy nem kompatibilis tartozékok használata.
• Nem felel meg annak az országnak az előírásainak és szabványainak, ahol a gépet üzembe helyezték.

Értesítés:

• A gép burkolatának szétszerelése előtt húzza ki a hálózati csatlakozót.
• A gép használata előtt győződjön meg arról, hogy a kezelő megfelelő képzésben részesült.
• A karbantartást csak szakképzett szakember végezheti.
• Az üzemeltető felelős az autógyártó elektromos és elektronikus berendezéseinek (pl. számítógép kijelzőpanel, rádió, riasztó, légzsák) védelméért.
• Legyen óvatos: az elektróda, a hegesztőkar és más vezető alkatrészek nagyon magas hőmérsékletet érhetnek el, és a gép leállítása után még egy ideig forróak maradhatnak. Az égési sérülések megelőzése érdekében hagyja az alkatrészeket lehűlni a kezelés előtt, és gondoskodjon a rendszeres megelőző karbantartási ellenőrzések elvégzéséről.

9. Áramköri rajz

1 2 3 4 5

1	Földkábel
2	Pisztoly kábel
3	Termo kapcsoló
4	Üzemmód kapcsoló
5	Ellenőrző testület
