Technické údaje

Parametrupopis	Parametruhodnota
Název výrobku	Bodová svářečka Dent Puller
Model	MSW-DPSW-220-01
Jmenovité napětí [V] /Frekvence [Hz]	230 / 50
Jmenovitý výkon[W]	3000
Jmenovitý vstupní proud [A]	16
Krytí IP	IP21
Zemnící kabel [cm]	150
Délka kabelu pistole [cm]	150
Tloušťka bodového svařování[mm]	1,2
Okamžitý maximální proud [A]	6800
Jmenovitý vstupní proud [A]	16
Rozměry [šířka x hloubka xvýška; mm]	465 x 245 x 270
Hmotnost [kg]	27,3

1. Opatření pro zapnutí:

• Ujistěte se, že je výrobek připojen k zemnícímu vodiči a že je zemnicí vodič v dobrém stavu. (Jakýkoli šroub na plášti stroje může být uzemněn.)
• Ujistěte se, že je pracovní stůl připojen k uzemňovacímu zařízení. (Jakýkoli šroub na plášti stroje může být uzemněn.)
• Zabraňte obsluze v kontaktu s kovovými částmi, které mají být svařovány, když není ochrana nebo když máte na sobě mokré oblečení.
• Nedotýkejte se oblasti určené ke svařování.
• Neprovádějte bodové svařování ve velmi vlhkých prostorách nebo na mokrých podlahách.
• Ke svařování nepoužívejte roztřepené nebo přeříznuté kabely. Zkontrolujte, zda má kabel správnou izolaci, a zkontrolujte, zda nejsou odkryté měděné dráty, uvolněné spoje, netěsnosti a další potenciální nebezpečí.
• Při výměně drátu elektrody se nejprve ujistěte, že je stroj vypnutý.
• Před všemi kontrolami a údržbou vypněte stroj a vytáhněte síťovou zástrčku přímo.

2. Ochrana očí a těla:

• Při svařování by měli operátoři nosit ochranný oděv, aby se zabránilo rozstřikování roztaveného kovu, včetně kožených rukavic, kožené zástěry, bezpečnostní obuvi a bud' obličejového štítu nebo ochranných brýlí.
• Při leštění nebo kladivu by se měla používat také ochrana očí.
• Nenoste vodivé předměty, jako jsou prsteny, hodinky a šperky, protože mohou způsobit vážné popáleniny.
• Všechny ochranné štítky a štítky musí být v dobrém stavu a bezpečně umístěny.

3. Napájení:

• Tato řada je vybavena možnostmi jednofázového napájení: 230V,
- Poznámka: Pokud dojde k vypnutí jističe, zkontrolujte, zda splňuje požadované specifikace pro použití, a zajistěte, že má odpovídající kvalitu.

Zařízení je určeno pro průmyslové a profesionální prostředí. V různých nastaveních může být dosažení plné elektromagnetické kompatibility náročné kvůli rušení a záření.

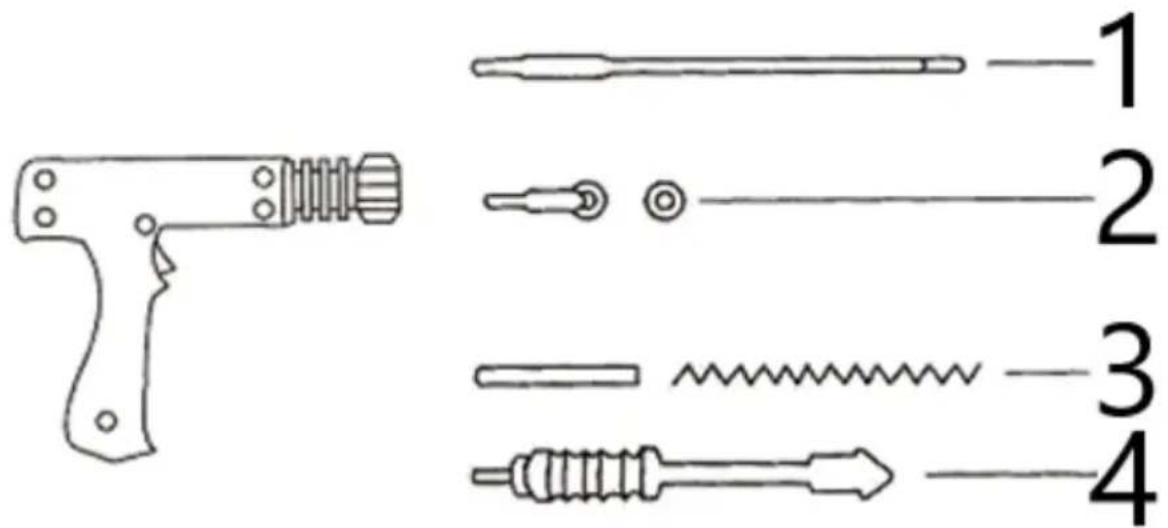

4. Funkce každé části

1	Vyhřívání uhlíkové tyče
2	Meson Welding
3	Svařování vlnou
4	Tažné kladivo

6. Provoz

Ovládání panelu:

1. Připojte produkt ke vhodnému zdroji napájení a stiskněte vypínač. Na displeji se zobrazí funkce (vlevo) a napájení (vpravo).
2. Chcete-li upravit intenzitu výkonu (aktuální úroveň), použijte tlačítka šipka nahoru nebo šipka dolů.
3. Chcete-li změnit funkci, stiskněte tlačítko pro výběr nástrojů . Jakmile jste v režimu výběru funkce, můžete pomocí tlačítek se šipkou nahoru nebo šipkou dolů vybrat požadované číslo funkce.
4. Ruční svařování a inteligentní svařování:

- Ruční režim: Připojte konektor spínače hořáku a nastavte spínač do ručního režimu.

- Inteligentní režim: Není třeba odpojovat konektor spínače hořáku; jednoduše nastavte přepínač do chytrého režimu.

1 2 3 4 5 6 7 8 9 10 11 SPOT PRO STEEL DENT PULLIANCE TOOLS SELECT POWER MANUAL PRODUCTION CONTROL

5

1	Nastavení funkce	7	Proud/Funkce -
2	Současná regulace	8	Přepínání mezi inteligentním a ručním svařováním
3	Volba funkce	9	Rozhraní svařovací pistole
4	Vypínač napájení	10	Ovládací rozhraní
5	Kód funkce	11	Zemnící drát
6	Proud/Funkce +

OT mezonové svařování	Data Delicate oprava	Svařování kruhových mezonů	Svařování vlnou
Horké lichotky	Jednostranné bodové svařování	Vyhřívání uhlíkové tyče	Trojúhelníkové bodové svařování

Provoz uzemnění

Umístěte zemnící vodič do polohy, kterou je třeba opravit	Pro svařování přiložte svařovací hořák blízko zemnicího drátu	Utáhněte matici uzemňovací hlavy

Svařovací provoz

Stroj podporuje ruční i automatický režim svařování:

• Hostitel automaticky detekuje stav zkratu svařovací pistole a během 1 sekundy vygeneruje svařovací bod.
• Chcete-li pokračovat ve svařování, odpojte svařovací pistoli od svařovacího povrchu na 0,5 sekundy, než budete pokračovat k dalšímu bodu. Tímto způsobem lze svařování provádět postupně.
• Ruční režim: Při přepnutí do ručního režimu použijte spínač pistole k ručnímu ovládání svařování.

Systém ochrany proti přehřátí hostitele

Výrobek obsahuje automatický systém ochrany proti přehřátí. V případě nadměrného používání se stroj automaticky na několik minut zastaví, aby vychladl. Během této doby bude bzučák znít nepřetržitě tónem „bzučení... bzučení... bzučení...“.

Automatický pulzní systém

Výrobek je vybaven automatickým pulzním systémem, který je k dispozici ve funkcích 4 a 6. Pro aktivaci zajistěte plný kontakt mezi svařovací pistolí a ocelovou deskou. Hostitel automaticky detekuje zkrat svařovací pistole a spustí operaci během 1 sekundy. Tato funkce snižuje karbonizaci a zvyšuje efektivitu práce i životnost zařízení.

7. Řešení běžných problémů:

1. Technika svařování: Nepoužívejte nadměrnou sílu.

- Svařování může být pevné a bezpečné lehkým dotykem. Použití síly může mít za následek slabší svary.

1. Kompatibilita uzemňovacího zařízení: Používejte pouze originální uzemňovací zařízení.

Původní uzemňovací zařízení je optimalizováno pro tento stroj. Špička zemnícího zařízení slouží jako stabilizátor, zatímco měděná matice vede elektřinu. Ujistěte se, že je matice pevně zajištěna pro účinné uzemnění.

1. Shoda s napájecím zdrojem: Zajistěte, aby zdroj napájení vyhovoval požadavkům stroje, protože potřebuje během provozu vysoký okamžitý proud.

○ Napájecí kabel by měl být kabel s měděným jádrem s minimální národní normou 4 milimetry čtvereční a ne delší než 20 metrů.

○ Napájecí kabel by měl mít souvislou délku, bez jakýchkoliv zástrček, zásuvek, uzemnění, spojů kabelů nebo kabelových žlabů.

- Použijte vzduchový spínač nebo ochranu proti úniku s jmenovitým proudem nad 60A.

1. Příprava svařovaných ploch: Důkladně očistěte a vyleštěte svařované díly.

○ Originální plech má často elektroforézu a fosfátovací vrstvy pod základním nátěrem, které nemusí být viditelné, ale mohou ovlivnit kvalitu svařování. Ujistěte se, že oblast svařování (včetně uzemňovacího bodu) je zcela obroušena. Nejlepších výsledků dosáhnete, když použijete drátěnou brusnou hlavu nebo diamantovou brusku k účinnému odstranění starého nátěru.

1. Zkontrolujte pevnost spojů součástí:

- Ověřte spojení mezi drátem svařovací pistole a hostitelem, abyste se ujistili, že není uvolněný.

○ Zkontrolujte spojení mezi svařovací pistolí a dalšími součástmi, jako je stahovací kladivo a mezon.

○ Podle potřeby utáhněte matici na uzemňovacím zařízení.

8. Bezpečnostní předpisy a všeobecná opatření

Výrobce stroje neručí za škody na osobách nebo majetku způsobené následujícími situacemi:

• Neoprávněné úpravy bezpečnostních prvků stroje nebo zasahování do jeho provozu.
• Nedodržení pokynů a požadavků uvedených v tomto návodu.
• Úprava výkonu produktu bez schválení.
• Používání neoriginálního nebo nekompatibilního příslušenství.
• Nesplňuje předpisy a normy země, kde je stroj nainstalován.

Oznámení:

• Před demontáží krytu stroje odpojte napájecí zástrčku.
• Před použitím stroje se ujistěte, že obsluha absolvovala odpovídající školení.
• Údržbu by měl provádět pouze odborně kvalifikovaný technik.
• Provozovatel je odpovědný za ochranu elektrických a elektronických zařízení výrobce automobilu (např. zobrazovací panel počítače, rádio, alarm, airbag).
• Bud'te opatrní: elektroda, svařovací rameno a další vodivé části mohou dosáhnout velmi vysokých teplot a mohou zůstat horké ještě nějakou dobu poté, co stroj přestane fungovat. Abyste předešli popáleninám, nechte součásti před manipulací vychladnout a zajistěte provádění pravidelných preventivních kontrol údržby.

9. Schéma zapojení

1 2 3 4 5

1	Zemnící kabel
2	Kabel zbraně
3	Tepelný spínač
4	Přepínač režimu
5	Kontrolní rada

Parameter popis	Parameter hodnotu
Názov produktu	Bodová zváračka Dent Puller
Model	MSW-DPSW-220-01
Menovité napätie [V~] /Frekvencia [Hz]	230 / 50
Menovitý výkon [W]	3000
Menovitý vstupný prúd [A]	16
Stupeň ochrany IP	IP21
Zemniaci kábel [cm]	150
Dĺžka kábla pištole [cm]	150
Hrúbka bodového zvárania[mm]	1,2
Okamžitý maximálny prúd [A]	6800
Menovitý vstupný prúd [A]	16
Rozmery [šírka x híbka xvýška; mm]	465 x 245 x 270
Hmotnosť [kg]	27,3

2. Ochrana očí a tela:

Automatický pulzný systém

1. Príprava zváracích plôch: Dôkladne očistite a vyleštite zváracie diely.

1. Skontrolujte pevnost spojov komponentov:

- Úprava výkonu produktu bez schválenia.

- Prevádzkovatel' je zodpovedný za ochranu elektrických a elektronických zariadení výrobcu automobilu (napr. zobrazovací panel počítača, rádio, alarm, airbag).

1	Uzemňovací kábel
2	Kábel pištole
3	Tepelný spínač
4	Prepínač režimu
5	kontrolná rada
