BRUGSANVISNING DPSW-220-01 MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

værdi beskrivelse	værdi værdi
Produktnavn	Dent Puller Spot Welder
Model	MSW-DPSW-220-01
Nominel spænding [V] /Frekvens [Hz]	230 / 50
Nominel effekt[W]	3000
Nominel indgangsstrøm [A]	16
Beskyttelsesgrad IP	IP21
Jordkabel [cm]	150
Pistolkablets længde [cm]	150
Punktsvejsningens tykkelse[mm]	1,2
∅jeblikkelig maksimal strøm[A]	6800
Nominel indgangsstrøm [A]	16
Dimensioner [Bredde x dybdex højde; mm]	465 x 245 x 270
Vægt [kg]	27,3

1. Forholdsregler ved opstart:

• Sørg for, at produktet er forbundet med jordledningen, og at jordledningen er i god stand. (Enhver skrue på maskinens kabinet kan jordes).
• Sørg for, at arbejdsbordet er forbundet med jordforbindelsen. (Enhver skrue på maskinens kabinet kan jordes).
• Undgå, at operatøren kommer i kontakt med de metaldele, der skal svejses, hvis der ikke er nogen beskyttelse, eller hvis han har vådt tøj på.
• Undgå at røre ved det område, der skal svejses.
• Udfør ikke punktsvejsning i meget fugtige områder eller på våde gulve.
• Brug ikke flossede eller afskårne kabler til svejsning. Kontrollér, at kablet er ordentligt isoleret, og se efter blottede kobbertråde, løse forbindelser, lækager og andre potentielle farer.
• Når du udskifter elektrodetråden, skal du sørge for, at maskinen er slukket først.
• Før alle inspektioner og al vedligeholdelse skal du slukke for maskinen og tage stikket direkte ud af stikkontakten.

2. Beskyttelse af øjne og krop:

• Ved svejsning skal operatørerne bære beskyttelsestøj for at forhindre, at smeltet metal sprøjter ud, herunder læderhandsker, læderforklæder, sikkerhedssko og enten ansigtsskærm eller beskyttelsesbriller.
• Man bør også bruge øjenbeskyttelse, när man polerer eller hamrer.
• Undgå at bære ledende genstande som ringe, ure og smykker, da de kan forårsage alvorlige forbrændinger.
• Alle beskyttelsesskilte og afmærkningstavler skal være i god stand og forsvarligt placeret.

3. Strømforsyning:

• Denne serie er udstyret med enfasede strømindstillinger: 230V,
• Bemærk: Hvis afbryderen udløses, skal du kontrollere, om den opfylder de nødvendige specifikationer for brug, og sikre, at den er af tilstrækkelig kvalitet.

Udstyret er designet til industrielle og professionelle miljøer. I forskellige sammenhænge kan det være en udfordring at opnå fuld elektromagnetisk kompatibilitet på grund af ledningsbåren interferens og stråling.

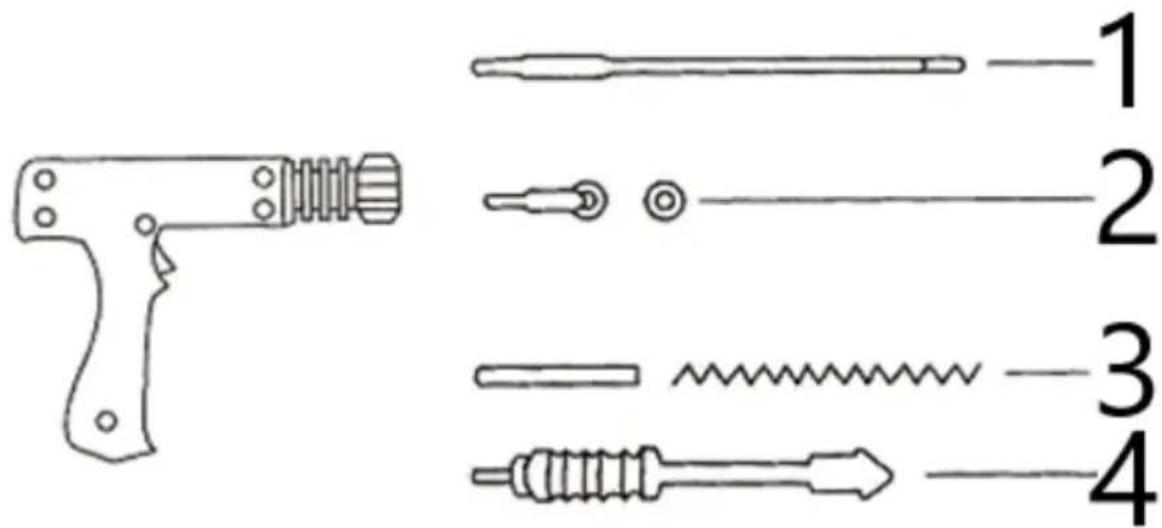

4. Funktionen af hver del

1	Opvarmning af kulstofstænger
2	Meson Svejsning
3	Bølgelinjesvejsning
4	Trækker hammer

6. Betjening

Betjening af panelet:

1. Slut produktet til en passende strømkilde, og tryk derefter på kontakten. Displayet viser funktion (til venstre) og strøm (til højre).
2. Brug pil op- eller pil ned-knapperne til at justere strømintensiteten (det aktuelle niveau).
3. Tryk på knappen til valg af værktøj for at ændre funktionen. Når du er i funktionsvalgstilstand, kan du bruge pil op- eller pil ned-knapperne til at vælge det ønskede funktionsnummer.
4. Manuel svejsning og intelligent svejsning:

○ Manuel tilstand: Tilslut brænderkontakten, og indstil kontakten til manuel tilstand.

○ Smart tilstand: Det er ikke nødvendigt at frakoble kontakten til lommelygten; du skal blot indstille kontakten til smart mode.

1 2 3 4 5 6 7 8 9 10 11 SPOT PRO STEEL DENT PULLIANCE TOOLS SELECT POWER MANUAL PRODUCTION CONTROL

5

1	Justering af funktion	7	Strøm/funktion
2	Nuværende regulering	8	Skift mellem intelligent og manuel svejsning
3	Valg af funktion	9	Interface til svejsepistol
4	Strømafbryder	10	Kontrolgrænseflade
5	Funktionskode	11	Jordforbindelse
6	Strøm/Funktion +.

OT mesonsvejsning	Delikat reparationaf data	Cirkulær mesonsvejsning	Bølgelinjesvejsning

DA

Varmt flatterende

Punktsvejsning på én side

Opvarmning af kulstofstænger

Trekantet punktsvejsning

Jordforbindelse

Sætjordforbindelsesledningeni den position, der skal repareres	Sæt svejsebrænderen inærheden afjordledningen til svejsning	Spænd møtrikken påjordforbindelseshovedet

Svejseoperation

Maskinen understøtter både manuel og automatisk svejsning:

• Værten registrerer automatisk svejsepistolens kortslutningstilstand og genererer et svejsepunkt inden for 1 sekund.
• Hvis du vil fortsætte svejsningen, skal du koble svejsepistolen fra svejsefladen i 0,5 sekunder, før du går videre til næste punkt. Svejsningen kan udføres sekventielt på denne måde.
• Manuel tilstand: Når du skifter til manuel tilstand, skal du bruge pistolkontakten til at styre svejsningen manuelt.

System til beskyttelse mod overophedning af værten

Produktet indeholder et automatisk beskyttelsessystem mod overophedning. I tilfælde af overdreven brug vil maskinen automatisk holde pause i et par minutter for at køle ned. I denne periode lyder summeren kontinuerligt med en "buzz... buzz... buzz..."-tone.

Automatisk pulssystem

Produktet er udstyret med et automatisk pulssystem, der fås i funktion 4 og 6. For at aktivere skal du sikre fuld kontakt mellem svejsepistolen og stålpladen. Værten registrerer automatisk svejsepistolens kortslutning og starter driften inden for 1

sekund. Denne funktion reducerer forkulning og forbedrer både arbejdseffektiviteten og udstyrets levetid.

7. Løsninger på almindelige problemer:

1. Svejseteknik: Brug ikke overdreven kraft.

- Svejsning kan være stærk og sikker med en let berøring. Kraftanvendelse kan resultere i svagere svejsninger.

1. Kompatibilitet med jordforbindelse: Brug kun den originale jordforbindelse.

Den originale jordforbindelse er optimeret til denne maskine. Spidsen af jordforbindelsen fungerer som en stabilisator, mens kobbermøtrikken leder elektricitet. Sørg for, at møtrikken sidder godt fast for at sikre en effektiv jordforbindelse.

1. Overensstemmelse med strømforsyningen: Sørg for, at strømkilden opfylder maskinens krav, da den har brug for en høj øjeblikkelig strøm under drift.

Netledningen skal være et kobberkabel med en national standard på mindst 4 kvadratmillimeter og må ikke være længere end 20 meter.

Netledningen skal have en ubrudt længde uden stik, stikkontakter, jordslanger, ledningssplejsninger eller kabelbakker.

Brug en luftafbryder eller lækagebeskytter, der er klassificeret til over 60A.

1. Forberedelse af svejseflader: Rengør og poler svejsedelene grundigt.

○ Originale metalplader har ofte elektroforese- og fosfateringslag under primeren, som måske ikke er synlige, men som kan påvirke svejsekvaliteten. Sørg for, at svejseområdet (inklusive jordforbindelsespunktet) er helt slebet. Det bedste resultat opnås ved at bruge et slibehoved eller en diamantsliber til at fjerne gammel maling effektivt.

1. Kontrollér, at komponentforbindelserne er faste:

- Kontrollér forbindelsen mellem svejsepistolens tråd og værten for at sikre, at den ikke er løs.

- Undersøg forbindelserne mellem svejsepistolen og andre komponenter som f.eks. trækhammer og meson.

- Spænd møtrikken på jordforbindelsen efter behov.

8. Sikkerhedsforskrifter og generelle forholdsregler

Maskinens producent er ikke ansvarlig for skader på personer eller ejendom forårsaget af følgende situationer:

• Endring af maskinens sikkerhedsfunktioner eller indgreb i dens drift uden tilladelse.
• Hvis du ikke følger instruktionerne og kravene i denne manual.
• Endring af produktets ydeevne uden godkendelse.
• Brug af uoriginalt eller inkompatibelt tilbehør.

- Overholder ikke reglerne og standarderne i det land, hvor maskinen er installeret.

Bemærk:

• Træk stikket ud af stikkontakten, før du afmonterer maskinens kabinet.
• Sørg for, at operatøren har fået den nødvendige uddannelse, før maskinen tages i brug.
• Vedligeholdelse bør kun udføres af en fagligt kvalificeret tekniker.
• Operatøren er ansvarlig for at beskytte bilproducentens elektriske og elektroniske udstyr (f.eks. computerskærm, radio, alarm, airbag).
• Vær forsigtig: Elektroden, svejsearmen og andre ledende dele kan nå meget høje temperaturer og kan forblive varme i nogen tid, efter at maskinen er stoppet. For at undgå forbrændinger skal du lade komponenterne køle af, før du håndterer dem, og sørge for, at der udføres regelmæssig forebyggende vedligeholdelse.

9. Skematisk oversigt over kredsløb

1	Jordkabel
2	Pistolkabel
3	Termokontakt
4	Tilstandskontakt
5	Kontrolpanel

Automatisk pulssystem

8. Sikkerhetsregler og generelle forholdsregler
