KÄYTTÖOHJE DPSW-220-01 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Lommojen vetopistehitsauskone
Malli	MSW-DPSW-220-01
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	3000
Nimellistulovirta [A]	16
Suojausluokka IP	IP21
Maadoituskaapeli [cm]	150
Pistoolikaapelin pituus [cm]	150
Pistehitsauksen paksuus [mm]	1,2
Välitön maksimivirta [A]	6800
Nimellistulovirta [A]	16
Mitat [leveys x syvyys x korkeus; mm]	465 x 245 x 270
Paino [kg]	27,3

1. Varotoimet virran kytkemiseksi:

• Varmista, että tuote on kytketty maadoitusjohtoon ja että maadoitusvirtajohto on hyvässä kunnossa. (Mikä tahansa koneen kuoren ruuvi voidaan maadoittaa.)
• Varmista, että työpöytä on kytketty maadoituslaitteeseen. (Mikä tahansa koneen kuoren ruuvi voidaan maadoittaa.)
• Estä käyttäjää koskettamasta hitsattavia metalliosia, kun suojaa ei ole tai kun hän käyttää märkiä vaatteita.
  • Vältä koskettamasta hitsattavaa aluetta.
• Älä suorita pistehitsausta erittäin kosteissa tiloissa tai märillä lattioilla.
• Älä käytä kuluneita tai katkenneita kaapeleita hitsaukseen. Tarkista, että kaapelissa on asianmukainen eristys, ja tarkista, ettei siinä ole paljaita kuparijohtoja, löystyneitä liitäntöjä, vuotoja ja muita mahdollisia vaaroja.
• Kun vaihdat elektrodin johtoa, varmista, että kone on ensin sammutettu.
• Ennen kaikkia tarkastuksia ja huoltotoimia sammuta kone ja irrota virtapistoke suoraan.

2. Silmien ja kehon suojaus:

• Käyttäjien tulee käyttää hitsauksen aikana suojavaatetusta, joka estää sulan metallin roiskumisen, mukaan lukien nahkakäsineet, nahkaesiliinat, turvajalkineet ja joko kasvosuojus tai suojalasit.
• Silmiensuojaimia tulee käyttää myös kiillotettaessa tai vasaroitaessa.
• Vältä käyttämästä johtavia esineitä, kuten sormuksia, kelloja ja koruja, koska ne voivat aiheuttaa vakavia palovammoja.
• Kaikkien suojakylttien ja merkintätaulujen tulee olla hyvässä kunnossa ja turvallisesti paikoillaan.

3. Virtalähde:

• Tämä sarja on varustettu yksivaiheisilla tehovaihtoehdoilla: 230V,
• Huomautus: Jos katkaisija laukeaa, tarkista, että se täyttää käytön edellyttämät vaatimukset ja varmista, että se on laadukas.

Laitteet on suunniteltu teollisuus- ja ammattikäyttöön. Täydellisen sähkömagneettisen yhteensopivuuden saavuttaminen voi olla haastavaa eri asetuksissa johtuen johtuvista häiriöistä ja säteilystä.

4. Kunkin osan toiminta

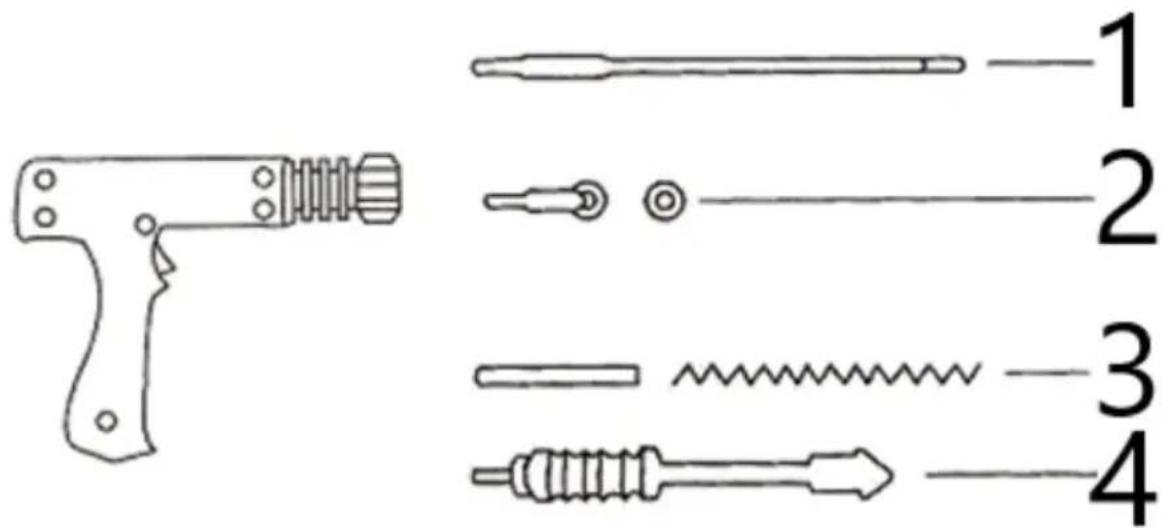

1	Hiilitankolämmitys
2	Mesonin hitsaus
3	Aaltolinjahitsaus
4	Veto vasara

6. Käyttö

Paneelin toiminta:

1. Liitä tuote sopivaan virtalähteeseen ja paina sitten kytkintä. Näytössä näkyy toiminto (vasemmalla) ja teho (oikealla).
2. Voit säätää tehon intensiteettiä (nykyinen taso) käyttämällä nuoli ylös- tai nuoli alas -painikkeita.
3. Voit muuttaa toimintoa painamalla työkalujen valintapainiketta. Kun olet toiminnon valintatilassa, voit käyttää nuoli ylös- tai nuoli alas -painikkeita valitaksesi haluamasi toimintonumeron.
4. Manuaalinen hitsaus ja älykäs hitsaus:

○ Manuaalinen tila: Liitä polttimen kytkimen liitin ja aseta kytkin manuagiliseen tilaan.

- Älykäs tila: Polttimen kytkimen liitintä ei tarvitse irrottaa; aseta kytkin älytilaan.

1 2 3 4 5 6 7 8 9 10 11 SPOT PRO TOOLS STEEL DENT PULLIANCE POWER MANUAL PRODUCTION CONTROL

1	Toiminnan säätö	7	Nykyinen/toiminto -
2	Nykyinen sääntely	8	Vaihda älykkään ja manuaalisen hitsauksen välillä
3	Toiminnon valinta	9	Hitsauspistoolin käyttöliittymä
4	Virtakytkin	10	Ohjausliittymä
5	Toimintokoodi	11	Maadoitusjohto
6	Virta/toiminto +

OT mesonihitsaus	Data Herkkä korjaus	Pyöreä mesonhitsaus	Aaltolinjahitsaus
Kuumaa imartelua	Yksipuolinen pistehitsaus	Hiilitankolämmitys	Kolmiopistehitsaus

Maadoitustoiminta

Aseta maadoitusjohto paikkaan, joka on korjattava	Aseta hitsauspoltin lähelle maadoitusjohtoa hitsausta varten	Kiristä maadoituspään mutteri

Hitsaustoiminta

Kone tukee sekä manuaalisia että automaattisia hitsaustiloja:

• Isäntä havaitsee automaattisesti hitsauspistoolin oikosulkutilan ja luo hitsauspisteen 1 sekunnissa.
• Jatka hitsausta irrottamalla hitsauspistooli hitsauspinnasta 0,5 sekunniksi ennen kuin jatkat seuraavaan kohtaan. Hitsaus voidaan suorittaa peräkkäin tällä tavalla.
• Manuaalinen tila: Kun kytket manuaaliseen tilaan, käytä pistoolin kytkintä ohjataksesi hitsausta manuaalisesti.

Isännän ylikuumenemissuojajärjestelmä

Tuote sisältää automaattisen ylikuumenemissuojajärjestelmän. Liiallisen käytön yhteydessä kone pysähtyy automaattisesti muutaman minuutin ajaksi jäähtyäkseen. Tänä aikana summeri soi jatkuvasti "buzz... buzz... buzz..." -äänellä.

Automaattinen pulssijärjestelmä

Tuote on varustettu automaattisella pulssijärjestelmällä, joka on saatavilla toiminnoissa 4 ja 6. Aktivoi varmistamalla täydellinen kosketus hitsauspistoolin ja teräslevyn välillä. Isäntä havaitsee automaattisesti hitsauspistoolin oikosulun ja aloittaa toiminnan 1 sekunnin sisällä. Tämä ominaisuus vähentää hiiltymistä ja lisää sekä työn tehokkuutta että laitteiden pitkäikäisyyttä.

7. Ratkaisuja yleisiin ongelmiin:

1. Hitsaustekniikka: Älä käytä liiallista voimaa.

- Hitsaus voi olla vahvaa ja varmaa kevyellä kosketuksella. Voiman käyttö voi johtaa heikompiin hitseihin.

1. Maadoituslaitteen yhteensopivuus: Käytä vain alkuperäistä maadoituslaitetta.

○ Alkuperäinen maadoituslaite on optimoitu tälle koneelle. Maadoituslaitteen kärki toimii stabilaattorina, kun taas kuparimutteri johtaa sähköä. Varmista, että mutteri on tiukasti kiinni, jotta maadoitus on tehokasta.

1. Virtalähteen yhteensopivuus: Varmista, että virtalähde täyttää koneen vaatimukset, koska se tarvitsee korkean hetkellisen virran käytön aikana.

○ Virtajohdon tulee olla kuparijohdinkaapeli, jonka kansallinen vähimmäisstandardi on 4 neliömillimetriä ja enintään 20 metriä.

○ Virtajohdon tulee olla jatkuvan pituinen, ilman pistokkeita, pistorasiaa, maadoitusta, johtojatkoa tai kaapelihyllyjä.

○ Käytä ilmakytkintä tai vuotosuojaa, jonka teho on yli 60 A.

1. Hitsauspintojen esikäsittely: Puhdista ja kiillota hitsausosat perusteellisesti.

○ Alkuperäisessä peltilevyssä on usein elektroforeesi- ja fosfatointikerroksia pohjusteen alla, mikä ei ehkä ole näkyvissä, mutta voi vaikuttaa hitsauksen laatuun. Varmista, että hitsausalue (mukaan lukien maadoituskohta) on täysin hiottu. Saat parhaat tulokset käyttämällä lankahiomapäätä tai timanttihiomakonetta vanhan maalin poistamiseen tehokkaasti.

1. Tarkista komponenttien liitäntöjen kireys:

- Tarkista hitsauspistoolin langan ja isäntälaitteen välinen yhteys varmistaaksesi, ettei siinä ole löysyyttä.

- Tarkista hitsauspistoolin ja muiden osien, kuten vetovasaran ja mesonin, väliset liitännät.

- Kiristä maadoituslaitteen mutteria tarpeen mukaan.

8. Turvallisuusmääräykset ja yleiset varotoimet

Koneen valmistaja ei ole vastuussa mistään henkilö- tai omaisuusvahingoista, jotka aiheutuvat seuraavista tilanteista:

• Koneen turvaominaisuuksien muuttaminen tai sen toiminnan häiriintyminen ilman lupaa.
• Tässä oppaassa esitettyjen ohjeiden ja vaatimusten noudattamatta jättäminen.
• Tuotteen suorituskyvyn muuttaminen ilman hyväksyntää.
• Käytä ei-alkuperäisiä tai yhteensopimattomia lisävarusteita.
• Ei noudata sen maan määräyksiä ja standardeja, johon kone on asennettu.

Huomautus:

• Irrota virtapistoke ennen koneen kotelon purkamista.
• Varmista, että käyttäjä on saanut asianmukaisen koulutuksen ennen koneen käyttöä.
  • Huollon saa suorittaa vain ammattitaitoinen teknikko.
• Kuljettaja on vastuussa autonvalmistajan sähkö- ja elektroniikkalaitteiden (esim. tietokoneen näyttöpaneeli, radio, hälytin, turvatyyny) suojaamisesta.
• Ole varovainen: elektrodi, hitsausvarsi ja muut johtavat osat voivat nousta erittäin korkeisiin lämpötiloihin ja pysyä kuumina jonkin aikaa koneen toiminnan lopettamisen jälkeen. Palovammojen estämiseksi anna komponenttien jäähtyä ennen käsittelyä ja varmista, että ennaltaehkäisevät huoltotarkastukset suoritetaan säännöllisesti.

9. Piirikaavio

1 2 3 4 5

1	Maadoituskaapeli
2	Aseen kaapeli
3	Lämpökytkin
4	Tilakytkin
5	Control Board
