BRUKSANVISNING DPSW-220-01 MSW

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Parameter beskrivelse	Parameter verdi
Produktnavn	Bukktrekker Punktsveiser
Modell	MSW-DPSW-220-01
Nominell spenning [V~] /Frekvens [Hz]	230 / 50
Nominell effekt [W]	3000
Nominell inngangsstrøm [A]	16
Kapslingsgrad IP	IP21
Jordkabel [cm]	150
Pistolkabellengde [cm]	150
Punktsveisetykkelse [mm]	1.2
∅yeblikkelig maksimal strøm[A]	6800
Nominell inngangsstrøm [A]	16
Mål [bredde x dybde x høyde; mm].	465 x 245 x 270
Vekt [kg]	27.3

1. Forholdsregler for oppstart:

• Sørg for at produktet er koblet til jordingsledningen og at jordingsledningen er i god stand. (Enhver skrue på maskinskallet kan jordes.)
• Sørg for at arbeidsbenken er koblet til jordingsenheten. (Enhver skrue på maskinskallet kan jordes.)
• Unngå at operatøren kommer i kontakt med metalldelene som skal sveises när det ikke er beskyttelse eller när han har på seg väte klær.

- Unngå å berøre området som skal sveises.

- Ikke utfør punktsveising i svært fuktige områder eller på våte gulv.

- Ikke bruk frynsete eller kuttede kabler til sveising. Sjekk at kabelen har riktig isolasjon, og inspiser for synlige kobberledninger, løse koblinger, lekkasjer og andre potensielle farer.

- Når du bytter ut elektrodeledningen, sørg for at maskinen er slått av først.

- Før alle inspeksjoner og vedlikehold, slå av maskinen og koble fra støpselet direkte.

2. Beskyttelse av øyne og kropp:

• Ved sveising bør operatører bruke verneklær for å forhindre at smeltet metall spruter, inkludert skinnhansker, skinnforklær, vernesko og enten et ansiktsskjerm eller vernebriller.
• ∅yevern bør også brukes ved polering eller hammering.
• Unngå å bruke ledende gjenstander som ringer, klokker og smykker, da de kan forårsake alvorlige brannskader.
• Alle verneskilt og merketavler skal være i god stand og sikkert plassert.

3. Strømforsyning:

• Denne serien er utstyrt med enfase strømalternativer: 230V,
• Merk: Hvis strømbryteren slår ut, kontroller om den oppfyller de nødvendige spesifikasjonene for bruk og sørg for at den er av tilstrekkelig kvalitet.

Utstyret er designet for industrielle og profesjonelle miljøer. I ulike omgivelser kan det være utfordrende å oppnå full elektromagnetisk kompatibilitet på grunn av ledet interferens og stråling.

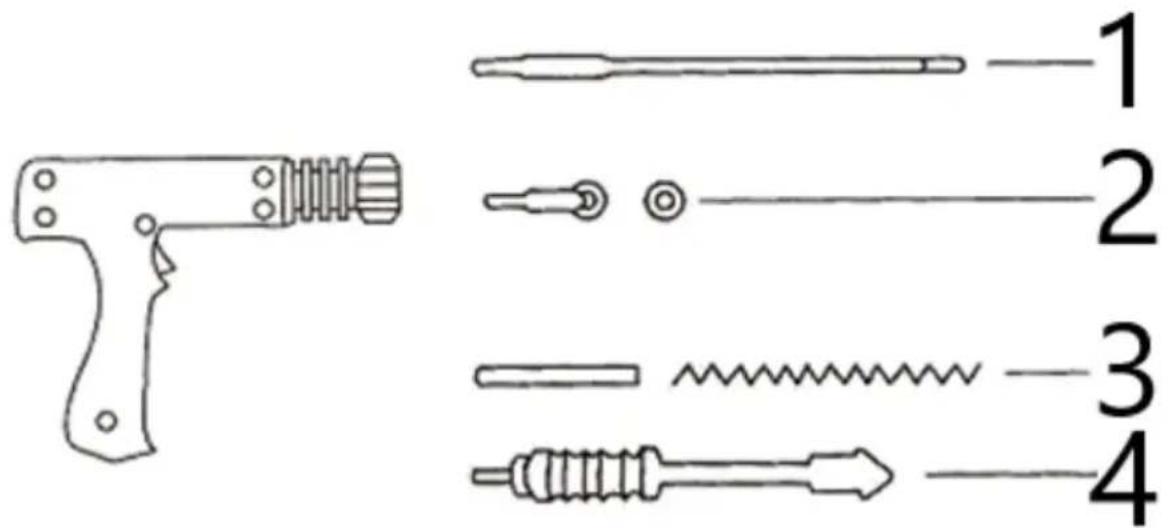

4. Funksjonen til hver del

1	Karbon stang oppvarming
2	Meson sveising
3	Bølgelinjesveising
4	Trekker Hammer

6. Drift

Paneldrift:

1. Koble produktet til en passende strømkilde, og trykk deretter på bryteren. Displayet vil vise funksjon (til venstre) og strøm (til høyre).
2. For å justere strømintensiteten (nåværende nivå), bruk pil opp eller pil nedknappene.

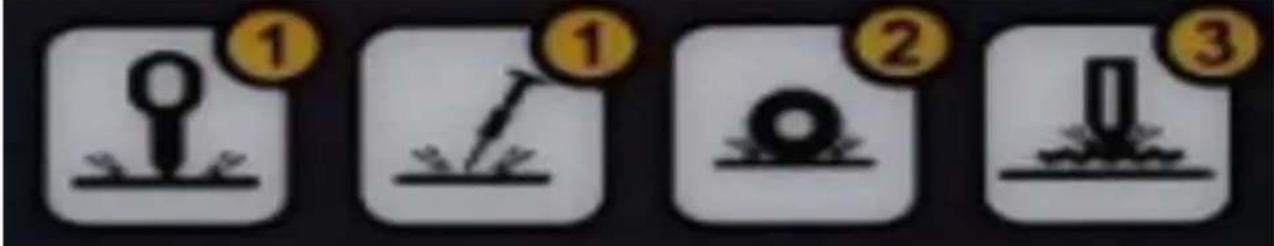

3. For å endre funksjonen, trykk på verktøyvalgknappen . Når du er i funksjonsvalgmodus, kan du bruke pil opp eller pil ned-knappene for å velge ønsket funksjonsnummer.
4. Manuell sveising og intelligent sveising:

○ Manuell modus: Koble til brennerens bryterkontakt og sett bryteren til manuell modus.

○ Smart modus: Det er ikke nødvendig å koble fra brennerbryterkontakten; bare sett bryteren til smartmodus.

1 2 3 4 5 6 7 8 9 10 11 SPOT PRO TOOLS STEEL DENT PULLIANCE POWER MANUAL PRODUCTION CONTROL

5

1	Funksjonsjustering	7	Nåværende/funksjon -
2	Gjeldende regulering	8	Bytt mellom intelligent og manuell sveising
3	Funksjonsvalg	9	Grensesnitt for sveisepistol
4	Strømbryter	10	Kontrollgrensesnitt
5	Funksjonskode	11	Jordingsledning
6	Nåværende/Funksjon +

OT meson sveising	Data Delikat reparasjon	Sirkulær meson sveising	Bølgelinjesveising
Varm smigrende	Ensidig punktsveising	Karbon stang oppvarming	Trekantpunktsveising

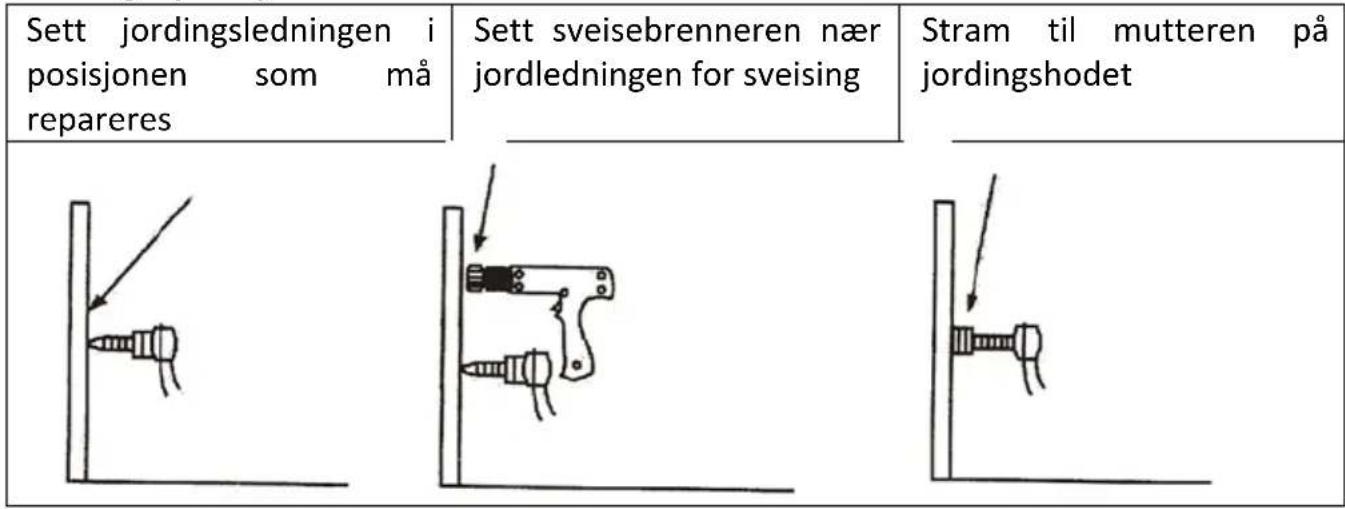

Jordingsoperasjon

Sett jordingsledningen i posisjonen som må repareres Sett sveisebrenneren nær jordledningen for sveising Stram til mutteren på jordingshodet

Sveiseoperasjon

Maskinen støtter både manuell og automatisk sveisemodus:

• Verten oppdager automatisk kortslutningstilstanden til sveisepistolen, og genererer et sveisepunkt innen 1 sekund.
• For å fortsette sveisingen kobler du sveisepistolen fra sveisoverflaten i 0,5 sekunder før du fortsetter til neste punkt. Sveising kan utføres sekvensielt på denne måten.
• Manuell modus: Når du bytter til manuell modus, bruk pistolbryteren til å kontrollere sveisingen manuelt.

Vert overoppheting beskyttelsessystem

Produktet inkluderer et automatisk overopphetingsbeskyttelsessystem. Ved overdreven bruk vil maskinen automatisk stoppe i noen minutter for å kjøle seg ned. I løpet av denne perioden vil summeren høres kontinuerlig med en "buzz... buzz... buzz..."-tone.

Produktet er utstyrt med et automatisk pulssystem, tilgjengelig i funksjon 4 og 6. For å aktivere, sørg for full kontakt mellom sveisepistolen og stålplaten. Verten vil automatisk oppdage kortslutningen til sveisepistolen og starte drift innen 1 sekund. Denne funksjonen reduserer karbonisering, og forbedrer både arbeidseffektivitet og utstyrets levetid.

7. Løsninger på vanlige problemer:

1. Sveiseteknikk: Ikke bruk overdreven kraft.

- Sveising kan være sterk og sikker med en lett berøring. Påføring av kraft kan resultere i svakere sveiser.

1. Jordingsenhetskompatibilitet: Bruk kun den originale jordingsenheten.

Den originale jordingsenheten er optimalisert for denne maskinen. Spissen av jordingsanordningen fungerer som en stabilisator, mens kobbermutteren leder elektrisitet. Sørg for at mutteren er godt festet for effektiv jording.

1. Overholdelse av strømforsyning: Sørg for at strømkilden oppfyller maskinens krav, siden den trenger høy øyeblikkelig strøm under drift.

Strømledningen skal være en kobberkjernekabel med en minimum nasjonal standard på 4 kvadratmillimeter, og ikke lenger enn 20 meter.

Strømledningen skal ha en sammenhengende lengde, uten plugger, stikkontakter, jordfeil, ledningsskjøter eller kabelbakker.

○ Bruk en luftbryter eller lekkasjebeskytter klassifisert over 60A.

1. Klargjøring av sveiseflater: Rengjør og poler sveisedeler grundig.

○ Originalt metallplate har ofte elektroforese og fosfateringslag under primeren, som kanskje ikke er synlige, men kan påvirke sveisekvaliteten. Sørg for at sveiseområdet (inkludert jordingspunktet) er fullstendig slipt. For best resultat, bruk et trådslipehode eller diamantsliper for å fjerne gammel maling effektivt.

1. Sjekk komponenttilkoblingene for fasthet:

- Kontroller forbindelsen mellom sveisepistolens ledning og verten for å sikre at det ikke er løshet.

- Inspiser forbindelsene mellom sveisepistolen og andre komponenter som trekkhammeren og mesonen.

○ Stram til mutteren på jordingsenheten etter behov.

Maskinens produsent er ikke ansvarlig for skader på personer eller eiendom forårsaket av følgende situasjoner:

• Endring av maskinens sikkerhetsfunksjoner eller forstyrrelse av driften uten tillatelse.
• Unnlatelse av å følge instruksjonene og kravene som er skissert i denne håndboken.
  • Endring av produktets ytelse uten godkjenning.
• Bruk av ikke-originalt eller inkompatibelt tilbehør.

- Ikke i samsvar med forskriftene og standardene i landet der maskinen er installert.

Merk:

• Trekk ut støpselet før du demonterer maskinens kabinett.
• Sørg for at operatøren har fått passende opplæring før du bruker maskinen.
• Vedlikehold bør kun utføres av en profesjonelt kvalifisert tekniker.

- Operatøren er ansvarlig for å beskytte bilprodusentens elektriske og elektroniske utstyr (f.eks. dataskjermpanel, radio, alarm, kollisjonspute).

- Vær forsiktig: elektroden, sveisearmen og andre ledende deler kan nå svært høye temperaturer og kan holde seg varme i en stund etter at maskinen slutter å fungere. For å forhindre brannskader, la komponentene avkjøles før håndtering og sørg for at det utføres regelmessige forebyggende vedlikeholdsinspeksjoner.

9. Kretsskjema

1 2 3 4 5

1	Jordkabel
2	Pistolkabel
3	Termobryter
4	Modusbryter
5	Kontrollstyret
