BRUKSANVISNING SWM-1800P MSW

Rør ikke ved strømførende dele

8. Transport og opbevaring

9. Rengøring og vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

1. Symboler

Gjør deg kjent med bruksanvisningen.

Resirkulerbart produkt.

Produktet oppfyller kravene i relevante sikkerhetsstandarder.

Bruk verneklær som beskytter hele kroppen.

OBS!!! Bruk vernehansker.

Bruk vernebriller.

Bruk vernesko.

OBS!!! En varm overflate kan forårsake brannsår.

OBS!!! Fare for brann eller eksplosjon.

OBS!!! Skadelige gasser, fare for forgiftning. Gasser og damper kan være helsefarlige. Under sveising frigjøres det sveisegass og røyk. Innånding av disse stoffene kan være helsefarlig.

Det bør brukes en sveisemaske med et passende mørkt filter.

OBS!!! Skadelig stråling fra sveisebuen

Ikke berør strømførende deler

OBS!!! Illustrasjonene i denne bruksanvisningen er kun ment som referanse og kan avvike fra det faktiske produktet i enkelte detaljer.

2. Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Rørsveisemaskin
Modell	MSW-SWM-1800P	MSW-SWM-1000S
Nominell inngangsspenning [V] / frekvens [Hz] 230 / 50
Strøm [W] 1750 800
Maks temp. [ °C ] 320
Sveisediameter [mm] 20, 25, 32, 40, 50, 63
IP-klasse	IPXO
Isolasjonsklasse	I
Dimensjoner (bredde x dybde x høyde) [cm]. 110*380*80 140*350*60
Vekt [kg] 2.15 1.8

3. Generell beskrivelse

Bruksanvisningen er ment som hjelp til sikker og pålitelig bruk. Produktet er utformet og produsert i henhold til strenge tekniske indikasjoner, ved bruk av de nyeste teknologier og komponenter, og opprettholder de høyeste kvalitetsstandarder.

LES OG FORSTÅ DENNE BRUKSANVISNINGEN N∅YE F∅R DU STARTER ARBEIDET.

For å sikre at apparatet fungerer lenge og pålitelig, må du sørge for å bruke og vedlikeholde det på riktig måte i henhold til retningslinjene i denne bruksanvisningen. Tekniske opplysninger og spesifikasjoner i denne bruksanvisningen er aktuelle. Produsenten forbeholder seg retten til å gjøre endringer for å forbedre kvaliteten. Under hensyntagen til den tekniske utviklingen og muligheten for å redusere støy, er enheten designet og bygget på en slik måte at risikoen som følge av støyutslipp reduseres til et lavest mulig nivå.

4. Generelle bruksanvisninger

a) Apparatet skal brukes i henhold til tiltenkt bruk, i samsvar med helse- og sikkerhetsforskriftene og begrensningene som følger av dataene på typeskiltet (IP-nivå, driftssyklus, forsyningsspenning osv.).
b) Ikke åpne enheten, da dette vil gjøre garantien ugyldig; dessuten kan eksplosjonsfarlige deler forårsake personskader.
c) Produsenten er ikke ansvarlig for tekniske endringer på utstyret eller materielle skader som følge av innføringen av disse endringene.
d) Hvis utstyret ikke fungerer, kontakt servicesenteret.
e) Ikke dekk til ventilasjonsåpningene på apparatet - plasser sveiseapparatet i en avstand på 30 cm fra omkringliggende gjenstander.
f) Sveiseapparatet må ikke holdes under armen eller nær kroppen.

i) Når apparatet brukes over lengre tid eller med høy strømstyrke, må du slå av strømforsyningen først etter at apparatet er avkjølt.

j) Ikke slå av apparatet under sveising!

k) Vedlikehold enheten regelmessig og rengjør enheten innvendig for støv.

5. Produktformål

Produktet er et verktøy designet for tilkobling av rør og koblingselementer laget av termoplastiske materialer gjennom sveising.

Produktet er designet utelukkende for husholdningsbruk og må ikke brukes til profesjonelle formål, dvs. i fabrikker eller for lønnsomme jobber.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

6. Betjening av enheten

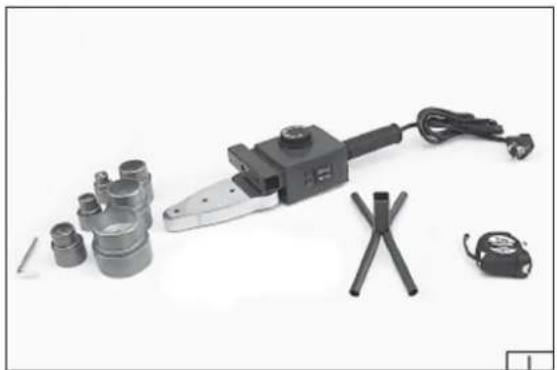

Produktet leveres komplett, og det krever ikke montering. Den er utstyrt med røradaptere og en støtte.

MSW-SWM-1800P

6.1. Generelle instruksjoner

Før du starter arbeidet, sørg for at huset, strømledningen, støpselet og eventuelle skjøteledninger er uskadet. Rengjør verktøyet og ventilasjonsåpningene etter behov. Ikke bruk metallverktøy for å rengjøre sveiseren, da de kan skade koblingselementene eller varmehodet. Hvis det oppdages skader, avbryt bruken umiddelbart.

Oppmerksomhet! Slå alltid av verktøyet og trekk det ut av stikkontakten før du utfører noen oppgaver som å bytte ut røradaptere eller rengjøre.

6.2. Installasjon av røradaptere (figur II ovenfor)

Velg adaptersettet som samsvarer med ønsket diameter. Sørg for at kontaktflatene mellom varmehodet og adaptere er rene. Fest adapterene godt på begge sider av varmehodet. Når du plasserer adaptere, følg retningslinjen om at mindre adaptere skal installeres nærmere enden av hodet. Kanten på hver adapter må forbli innenfor grensen til varmehodet.

Bare én diameter på adaptere kan installeres om gangen.

6.3. Oppvarming

MSW-SWM-1800P

Når installasjonen er fullført, plasser sveiseren på støtten (III). Pass på at røradapterne og varmehodet ikke er i kontakt med andre gjenstander. Still inn riktig temperatur med knappen (IV). Valg av temperatur bør styres av informasjonen gitt i spesifikasjonen av materialer som skal sveises. Koble støpselet til strømledningen til strømnettet. Slå på strømmen ved å velge de riktige innstillingsbryterne (V). For mindre diametre kan effekten på 750 W brukes, for dette formålet, trykk på en av knappene, ved større diametre, tilkoblede elementer velg effekten på 1500 W, for dette formålet trykk på begge bryterne.

Termostatlampen lyser, dette betyr at oppvarmingen startet. Lyset slukkes når oppvarmingen er fullført. Sveisingen er klar til drift.

MSW-SWM-1000S

Når installasjonen er fullført, plasser sveiseren på støtten (III). Pass på at røradapterne og varmehodet ikke er i kontakt med andre gjenstander. Still inn riktig temperatur med knappen (IV). Valg av temperatur bør styres av informasjonen gitt i spesifikasjonen av materialer som skal sveises. Koble støpselet til strømledningen til strømnettet. Termostatlampen lyser, dette betyr at oppvarmingen startet. Lyset slukkes når oppvarmingen er fullført. Sveisingen er klar til drift.

6.4. Sveising

Elementene som skal sveises må rengjøres for smuss, fuktighet og støv.

Når oppvarmingsprosessen er avsluttet, plasser et rør eller koblingselement på adapteren (V). Plasser den ene delen på adapteren og den andre i adapteren slik at det er en liten forskjell i diameteren på elementene som skal sveises.

La elementene stå på adapteren i den tiden som er angitt i tabellen. Deretter må de sveisede elementene fjernes fra adapterne og kobles sammen ved å sette dem inn i hverandre. Ikke sett inn elementene dypere enn grensen til det oppvarmede området. La tilkoblingen kjøles ned, unngå deformasjon.

Etter fullført arbeid, slå av sveiseren og koble den fra strømnettet. Plasser den på støtten til den er helt avkjølt. Fjern røradapterne og utfør vedlikehold på verktøyet og adapterne.

7. Avhending

Avhending av emballasjen

Vennligst oppbevar emballasjens elementer (papp, plastbånd og isopor), slik at du kan beskytte utstyret så mye som mulig under forsendelsen, hvis det skal returneres til service!

Avhending av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Sjekk symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten kan resirkuleres etter deres merking. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

8. Transport og lagring

Under transport skal utstyret sikres mot støt og velting, og ikke plasseres "opp ned". Utstyret skal oppbevares i et godt ventilert rom med tørr luft og ingen gasser som forårsaker korrosjon.

9. Rengjøring og vedlikehold

Reparasjoner bør kun utføres av autoriserte servicesentre som kun bruker originale reservedeler. Dette sikrer sikker og pålitelig drift av produktet.

OBS! Før du utfører justeringer, service eller vedlikehold, sørg for at produktet er frakoblet. Etter å ha fullført disse operasjonene, vurdere produktets tekniske tilstand gjennom en ekstern inspeksjon av nøkkelkomponenter, inkludert kropp og håndtak, strømledning og plugg, funksjonaliteten til strømbryteren, renslighet av ventilasjonsåpninger, børstegnister og støynivået til lagre og gir under drift. Sjekk også oppstartsytelse og jevnhet.

I løpet av garantiperioden må du ikke demontere produktet eller erstatte noen deler, da dette vil ugyldiggjøre garantien. Eventuelle uregelmessigheter som oppdages under inspeksjon eller bruk av verktøyet bør løses av en profesjonell reparasjonstjeneste. Etter bruk, rengjør dekselet, ventilasjonsåpningene, bryterne, det ekstra håndtaket og beskyttelsene med trykkluft (maksimalt 0,3 MPa), en børste eller en klut – og unngå kjemiske rengjøringsmidler. Tørk av verktøy og håndtak med en ren, tørr klut.
