BRUKSANVISNING SWM-1800P MSW

5. Produktets formål

6.2. Montering af røradaptere (ovenstående figur II)

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

1. Symboler

Läs igenom bruksanvisningen.

Återvinningsbar produkt.

Denna produkt uppfyller kraven för relevanta säkerhetsstandarder.

Skyddskläder som skyddar hela kroppen ska användas.

OBS! Använd skyddshandskar.

Använd skyddsglasögon

Använd skyddande skodon.

OBS! Heta ytor kan orsaka brännskador!

OBS! Risk för brand eller explosion.

OBS! Skadliga ångor, förgiftningsrisk. Gaser och ångor kan vara hälsofarliga. Svetsgaser och ångor släpps ut vid svetsprocessen. Inandning av dessa ämnen kan vara hälsofarlig.

Svetshjälm med lämplig mörkhetsgrad ska användas.

OBS: Skadlig strålning från svetsbågen

Rör aldrig vid spänningsförande delar.

OBS! Illustrationerna i denna bruksanvisning är endast avsedda som referens och kan i vissa detaljer skilja sig från produktens verkliga utseende.

2. Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Rörsvetsmaskin
Modell	MSW-SWM-1800P	MSW-SWM-1000S
Nominell inspänning [V] / frekvens [Hz] 230 / 50
Effekt [W] 1750 800
Max temp. [ °C ] 320
Svetsdiameter [mm] 20, 25, 32, 40, 50, 63
IP-kapslingsklass	IPXO
Isoleringsklass	I
Mått (bredd x djup x höjd) [cm] 110*380*80 140*350	*60
Vikt [kg] 2,15 1,8

3. Allmän beskrivning

Denna bruksanvisning är avsedd att vara ett stöd för en säker och tillförlitlig användning. Produkten är konstruerad och tillverkad strikt enligt tekniska anvisningar, med hjälp av den senaste tekniken och de senaste komponenterna och enligt de högsta kvalitetsstandarderna.

LÄS NOGGRANT IGENOM OCH FÖRSTÅ DENNA BRUKSANVISNING INNAN ARBETET PÅBÖRJAS.

För att säkerställa en lång livslängd och tillförlitlig drift av maskinen ska du se till att den används och underhålls på rätt sätt enligt anvisningarna i bruksanvisningen. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar för att förbättra kvaliteten. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har utrustningen utformats och byggts så att risker på grund av bulleremission minskas till lägsta möjliga nivå.

4. Allmänna bruksanvisningar

a) Maskinen ska användas i enlighet med dess avsedda ändamål, i enlighet med hälso- och säkerhetsföreskrifterna och de begränsningar som följer av uppgifterna på märkplåten (IP-skyddsgrad, arbetscykel, matningsspänning etc.).
b) Maskinen får inte öppnas eftersom garantin då upphör att gälla; dessutom kan oskyddade delar som exploderar orsaka personskador.
c) Tillverkaren ansvarar inte för tekniska förändringar av utrustningen eller materiella skador till följd av införandet av dessa ändringar.
d) Om utrustningen inte fungerar, kontakta servicecenter.
e) Täck inte över maskinens ventilationsöppningar - placera svetsmaskinen på ett avständ av 30 cm från omgivande föremål.
f) Svetsen får inte hållas under armen eller nära kroppen.
g) Maskinen måste vara jordad under drift.

h) Om LED-lampan för termisk överbelastning tänds när maskinen är i drift måste du omedelbart avbryta driften och vänta tills maskinen har svalnat.
i) När maskinen används under en längre tid eller med hög strömstyrka, stäng av strömförsörjningen först efter att maskinen har svalnat.
j) Stäng inte av maskinen under svetsning!
k) Underhåll maskinen regelbundet och rengör insidan av maskinen från damm.

5. Produktens syfte

Produkten är ett verktyg utformat för att ansluta rör och anslutningselement av termoplastiska material genom svetsning.

Produkten har designats uteslutande för hushållsbruk och får inte användas för professionella ändamål, t.ex. i fabriker eller för lönsamma arbeten.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

6. Användning av maskinen

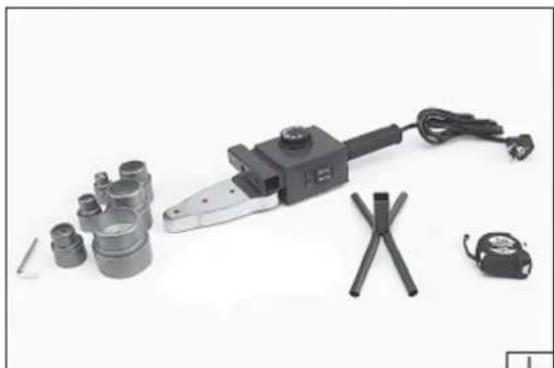

Produkten levereras komplett och kräver ingen montering. Den är försedd med röradaptrar och ett stöd.

MSW-SWM-1800P

6.1. Allmänna instruktioner

Innan arbetet påbörjas, se till att höljet, nätsladden, kontakten och eventuella förlängningssladdar är oskadade. Rengör verktyget och ventilationsöppningarna efter behov. Använd inte metallverktyg för att rengöra svetsaren, eftersom de kan skada anslutningselementen eller värmehuvudet. Om någon skada upptäcks, avbryt användningen omedelbart.

Uppmärksamhet! Stäng alltid av verktyget och dra ur kontakten från eluttaget innan du utför några uppgifter som att byta ut röradaptrar eller rengöra.

6.2. Installation av röradaptrar (Figur II ovan)

Välj det adapterset som matchar önskad diameter. Se till att kontaktytorna mellan värmehuvudet och adaptrarna är rena. Fäst adaptrarna ordentligt på båda sidor av värmehuvudet. När du placerar adaptrarna, följ riktlinjen att mindre adaptrar ska installeras närmare änden av huvudet. Kanten på varje adapter måste stanna inom gränsen för värmehuvudet.

Endast en diameter av adaptrar får installeras åt gången.

6.3. Uppvärmning

MSW-SWM-1800P

När installationen är klar, placera svetsaren på stödet (III). Se till att röradaptrarna och värmehuvudet inte är i kontakt med andra föremål. Ställ in rätt temperatur med ratten (IV). Val av temperatur bör styras av informationen i specifikationen för material som ska svetsas. Anslut nätsladdens kontakt till elnätet. Slå på strömmen genom att välja lämpliga inställningsknappar (V). För mindre diametrar kan effekten på 750 W användas, för detta ändamål, tryck på en av knapparna, vid större diametrar, anslutna element välj effekten på 1500 W, för detta ändamål tryck på båda omkopplarna.

Termostatlampan tänds, detta betyder att uppvärmningen startade. Ljuset släcks när uppvärmningen är klar. Svetsningen är klar för drift.

MSW-SWM-1000S

När installationen är klar, placera svetsaren på stödet (III). Se till att röradaptrarna och värmehuvudet inte är i kontakt med andra föremål. Ställ in rätt temperatur med ratten (IV). Val av temperatur bör styras av informationen i specifikationen för material som ska svetsas. Anslut nätsladdens kontakt till elnätet. Termostatlampan tänds, detta betyder att uppvärmningen startade. Lampan släcks när uppvärmningen är klar. Svetsningen är klar för drift.

6.4. Svetsning

Elementen som ska svetsas måste rengöras från smuts, fukt och damm.

När uppvärmningsprocessen är avslutad, placera ett rör eller anslutningselement på adaptern (V). Placera en del på adaptern och den andra i adaptern så att det blir en liten skillnad i diametern på elementen som svetsas.

Lämna elementen på adaptern under den tid som anges i tabellen. Sedan måste de svetsade elementen tas bort från adaptrarna och anslutas genom att sätta in dem i varandra. Sätt inte in elementen djupare än gränsen för det uppvärmda området. Låt anslutningen svalna, undvik eventuell deformation.

Efter avslutat arbete, stäng av svetsaren och koppla bort den från elnätet. Placera den på stödet tills den har svalnat helt. Ta bort röradaptrarna och utför underhåll på verktyget och adaptrarna.

7. Förfogande

Avfallshantering av förpackningen

Behåll alla förpackningsdelar (kartong, plastremsor och frigolit) så att maskinen kan skyddas så mycket som möjligt under transporten om den behöver lämnas in till ett servicecenter!

Kassering av använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasten som används för att konstruera enheten kan återvinnas enligt deras märkningar. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

8. Transport och lagring

Utrustningen ska säkras mot stötar och vältning och inte placeras "upp och ner" under transport. Utrustningen ska förvaras i ett väl ventilerat rum där luften är torr och inga korrosiva gaser förekommer.

9. Rengöring och underhåll

Reparationer bör endast utföras av auktoriserade serviceverkstäder som endast använder originalreservdelar. Detta säkerställer en säker och pålitlig drift av produkten.

OBS! Innan du utför några justeringar, service eller underhåll, se till att produkten är urkopplad. Efter att ha slutfört dessa operationer, utvärdera produktens tekniska skick genom en extern inspektion av nyckelkomponenter, inklusive kropp och handtag, nätsladd och stickpropp, strömbrytarens funktion, ventilationsöppningarnas renhet, borstgnistor och ljudnivån i lager och växlar under drift. Kontrollera även startprestanda och smidighet.

Under garantiperioden, ta inte isär produkten eller byt ut några delar, eftersom detta upphäver garantin. Alla oegentligheter som upptäcks under inspektion eller användning av verktyget bör åtgårdas av en professionell reparationsservice. Efter användning, rengör höljet, ventilationsöppningarna, brytarna, extrahandtaget och skydden med tryckluft (max 0,3 MPa), en borste eller en trasa – undvik kemiska rengöringsmedel. Torka av verktyg och handtag med en ren, torr trasa.
