Produkttyp	Rörsvetsmaskin
Märke	MSW
Modell	SWG-SW01A
Nominell spänning	230 V / 50 Hz
Nominell effekt	950 W
Kompatibla svetsdiametrar	20, 25, 32, 40, 50, 63 mm
Maximal temperatur	320 °C
Dimensioner (L x D x H)	410 x 110 x 140 mm
Vikt	1,5 kg
Uppvärmningstyp	Elektrisk värmeplatta med utbytbara hylsor
Display	Skärm med röd (värme) och grön (klar) indikator
Temperaturinställning	Knapparna Shift, Upp, Ner och SET
Indikativ uppvärmningstid (20 mm)	5 sekunder
Indikativ uppvärmningstid (63 mm)	24 sekunder
Fusionsdjup (20 mm)	14 mm
Fusionsdjup (63 mm)	24 mm
Kylningstid (20 mm)	3 minuter
Kylningstid (63 mm)	6 minuter
Säkerhet	Jordning obligatorisk; felindikatorer
Underhåll	Rengör efter användning; undvik fukt
Reparerbarhet	Reparation endast av kvalificerad fackman
Ingående tillbehör	Värmehylsor för varje diameter
Avsedd användning	Svetsning av plaströr (PPR, PE, etc.)
Höljets material	Värmebeständig plast

Vanliga frågor - SWG-SW01A MSW

Hur ställer jag in temperaturen på SWG-SW01A?

Använd knapparna Shift←, Upp↑, Ner↓ för att ställa in temperaturen, bekräfta sedan med SET-knappen. Tryck en gång på temperaturminskningsknappen för att aktivera driftläget (OUT-lampan tänds).

Vilka rördiametrar kan svetsas med denna modell?

Kompatibla diametrar är: 20, 25, 32, 40, 50 och 63 mm. Specifika värmehylsor medföljer för varje diameter.

Vad är svetsproceduren?

1. Montera lämplig hylsa. 2. Slå på maskinen och vänta på grönt ljus. 3. Kapa röret i längd. 4. För in röret och kopplingen i hylsorna under angiven uppvärmningstid. 5. Ta snabbt bort och tryck ihop utan att vrida. 6. Låt svalna under rekommenderad tid.

Vad gör jag om den röda lampan lyser länge?

Om den röda lampan inte övergår till grönt efter onormal tid kan det indikera ett fel. Stäng omedelbart av maskinen, koppla ur den och låt en fackman reparera den.

Kan maskinen användas i regn?

Nej. Undvik all inträngning av vatten eller vätskor. Använd inte maskinen utomhus i regn. Strömförsörjningen måste vara korrekt jordad.

Måste man bära handskar vid användning?

Ja, det rekommenderas starkt att bära skyddshandskar för att undvika brännskador eftersom värmeelementen når 320 °C.

Hur monterar jag värmehylsorna?

Placera maskinen på en stabil yta. Fäst hylsorna ordentligt på värmeplattan med en nyckel. Vanligtvis monteras de mindre hylsorna framtill på plattan.

Vad är uppvärmningstiden för ett 32 mm rör?

För en diameter på 32 mm är uppvärmningstiden 8 sekunder, med ett fusionsdjup på 20 mm och en kylningstid på 4 minuter.

Vad gör jag om maskinen inte värms upp?

Kontrollera att strömmen är ansluten och att uttaget är jordat. Om den röda lampan inte tänds kan problemet vara elektriskt. Kontakta en kvalificerad fackman för reparation.

Var hittar jag bruksanvisningen på franska?

Bruksanvisningen på franska finns gratis att ladda ner på notice-facile.com. Du kan även begära en översättning via e-post.

BRUKSANVISNING SWG-SW01A MSW

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Rörsvetsmaskin
Modell	MSW-SWG-SW01A	MSW-SWG-SW02A
Märkspänning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	950	800
Svetsdiameter [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
Max. temperatur [°C]	320
Mått [bredd x djup x höjd; mm]	410 x 110 x 140	400 x 110 x 140
Vikt [kg]	1,5	1,3

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

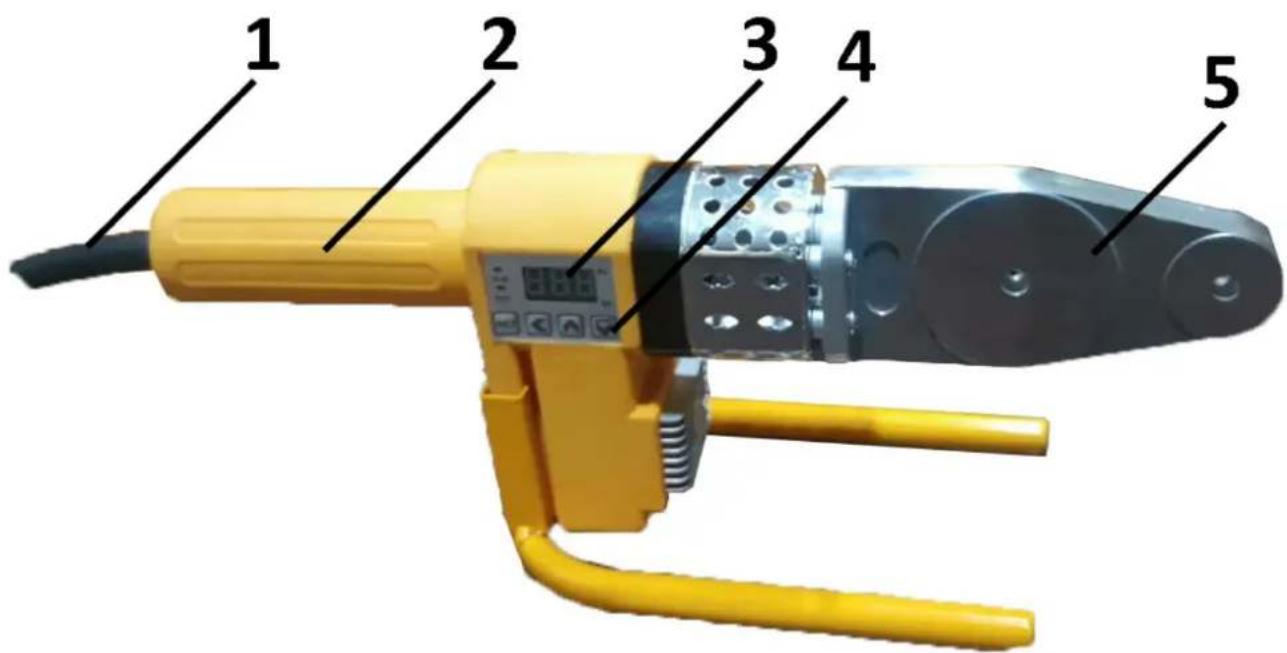

1	Nätsladd
2	Handtag
3	Skärm
4	Inställningsknappar
5	Värmebräda

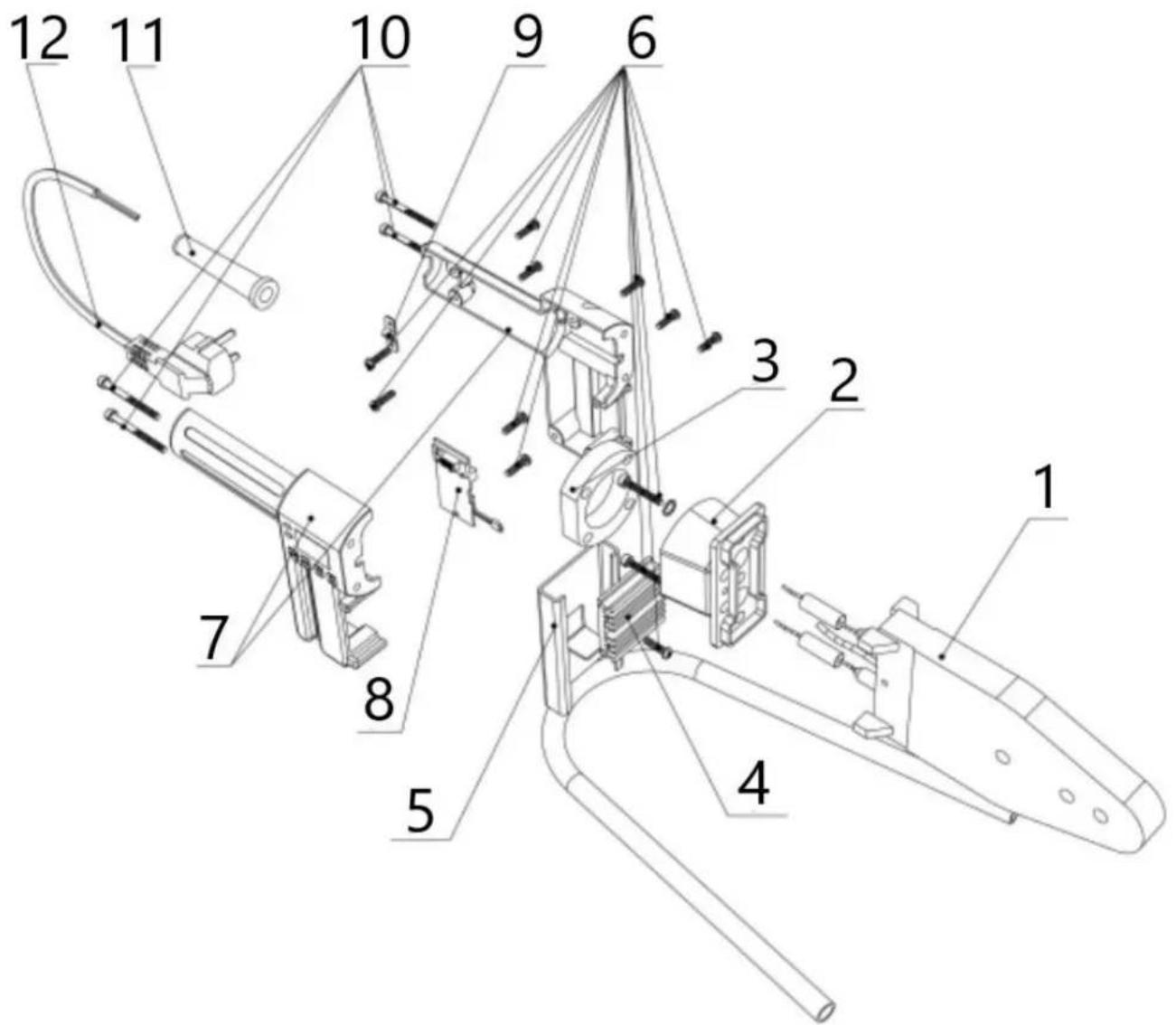

1. Värmebräda
2. Standard
3. Isolering
4. Radiator
5. Stödelement
6. Gängad bult
7. Maskinkropp
8. Kretskort
9. Trådklämma
10. Anslutningsskruv
11. Trådhandtag
12. Kabel

II. Använder

1. Ställ in maskinen

Placera maskinen på en stabil, plan yta. Installera lämpliga värmeuttag baserat på de erforderliga specifikationerna. Fäst värmeuttagen ordentligt på brädan med en skiftnyckel. Vanligtvis bör mindre uttag placeras på framsidan av värmebrädan.

1. Slå på maskinen

Slå på strömmen. Varning: Se till att strömförsörjningen är jordad. En röd indikatorlampa visar att maskinen värms upp. När den gröna indikatorlampan tänds har maskinen nätt rätt temperatur och är redo att användas.

Använd Shift ← , Up ↑ och Down ↓ knapparna för att justera temperaturen och bekräfta med "SET" knappen.

1. Förbered och värm röret

a. Kapa röret till önskad längd.
b. Sätt in röret eller kopplingen i värmehuvudena under den angivna uppvärmningstiden (se tabellen nedan för

detaljer).

c. Efter uppvärmning, ta snabbt bort röret eller kopplingen och för in den på plats till önskat djup. Obs: Vrid eller skruva inte röret på plats; tryck bara in den för att säkerställa en korrekt passform.

1	När maskinen börjar arbeta tänds denna indikatorlampa
2	Ställ in temperatur-knapp
3	Välj nummerknapp
4	Knapp för temperaturhöjning
5	Knapp för temperatursänkning.När temperaturen är inställd, tryck en gång på denna knapp. "OUT"-lampan tänds, vilket indikerar att maskinen är klar och har börjat arbeta.

Specifikation (mm)	Uppvärmningstid(er)	Smältdjup (mm)	Kyltid (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Obs: Om temperaturen är under 5°C, öka uppvärmningstiden med 50 %

III. Varning

1. Inspektera maskinen Kontrollera maskinens yttre käpa och kablar före användning. Använd inte maskinen om någon del är skadad.

2. Säkerställ jordning Strömförsörjningen måste vara ordentligt jordad.

3. Förhindra vätskeexponering Undvik att vatten eller andra vätskor kommer in i maskinen. Använd inte maskinen utomhus under regniga dagar.

4. Håll brandfarliga material borta Håll ett säkert avständ mellan maskinen och eventuellt brandfarligt material.

5. Använd skyddshandskar Det rekommenderas starkt att operatörer bär handskar när de arbetar med maskinen.

6. Begränsa tillgången till proffs För säkerhet och optimal prestanda bör endast kvalificerade fackmän öppna maskinen eller justera dess temperaturinställningar.

7. Monitorindikatorlampor Om indikatorlamporna inte ändras under en längre tid kan det vara fel på enheten. Stoppa arbetet omedelbart och stäng av strömmen.

8. Sök professionell reparation Om maskinen behöver repareras, kontakta tillverkaren eller en kvalificerad fackman.
