SWG-SW01A - Saldatrice MSW - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina saldatubi
Marca	MSW
Modello	SWG-SW01A
Tensione nominale	230 V / 50 Hz
Potenza nominale	950 W
Diametri di saldatura compatibili	20, 25, 32, 40, 50, 63 mm
Temperatura massima	320 °C
Dimensioni (L x P x H)	410 x 110 x 140 mm
Peso	1,5 kg
Tipo di riscaldamento	Pannello riscaldante elettrico con boccole intercambiabili
Display	Schermo con spia rossa (riscaldamento) e verde (pronto)
Regolazione della temperatura	Pulsanti Shift, Su, Giù e SET
Tempo di riscaldamento indicativo (20 mm)	5 secondi
Tempo di riscaldamento indicativo (63 mm)	24 secondi
Profondità di fusione (20 mm)	14 mm
Profondità di fusione (63 mm)	24 mm
Tempo di raffreddamento (20 mm)	3 minuti
Tempo di raffreddamento (63 mm)	6 minuti
Sicurezza	Messa a terra obbligatoria; spie di errore
Manutenzione	Pulire dopo l'uso; evitare l'umidità
Riparabilità	Riparazione solo da personale qualificato
Accessori inclusi	Boccole riscaldanti per ogni diametro
Uso previsto	Saldatura di tubi in plastica (PPR, PE, ecc.)
Materiale del corpo	Plastica resistente al calore

Domande frequenti - SWG-SW01A MSW

Come regolare la temperatura sul SWG-SW01A?

Usa i tasti Shift ←, Su ↑, Giù ↓ per regolare la temperatura, poi conferma con il pulsante SET. Premi una volta il pulsante di riduzione della temperatura per attivare la modalità di funzionamento (spia OUT accesa).

Quali diametri di tubi si possono saldare con questo modello?

I diametri compatibili sono: 20, 25, 32, 40, 50 e 63 mm. Sono fornite boccole riscaldanti specifiche per ogni diametro.

Qual è la procedura di saldatura?

1. Installa la boccola adatta. 2. Accendi la macchina e attendi la spia verde. 3. Taglia il tubo a misura. 4. Inserisci il tubo e il raccordo nelle boccole per il tempo di riscaldamento indicato. 5. Rimuovi rapidamente e incastra senza torcere. 6. Lascia raffreddare per il tempo raccomandato.

Cosa fare se la spia rossa rimane accesa a lungo?

Se la spia rossa non diventa verde dopo un tempo anomalo, potrebbe indicare un difetto. Spegni immediatamente la macchina, scollegala e falla riparare da un professionista.

Si può usare la macchina sotto la pioggia?

No. Evita qualsiasi infiltrazione di acqua o liquidi. Non usare la macchina all'aperto sotto la pioggia. L'alimentazione deve essere correttamente messa a terra.

È necessario indossare guanti durante l'uso?

Sì, è fortemente raccomandato indossare guanti di protezione per evitare ustioni poiché le parti riscaldanti raggiungono 320 °C.

Come installare le boccole riscaldanti?

Posiziona la macchina su una superficie stabile. Fissa saldamente le boccole sul pannello riscaldante usando una chiave. In genere, le boccole più piccole si mettono davanti al pannello.

Qual è il tempo di riscaldamento per un tubo da 32 mm?

Per un diametro di 32 mm, il tempo di riscaldamento è di 8 secondi, con una profondità di fusione di 20 mm e un tempo di raffreddamento di 4 minuti.

Cosa fare se la macchina non riscalda?

Verifica che l'alimentazione sia collegata e che la presa sia messa a terra. Se la spia rossa non si accende, il problema potrebbe essere elettrico. Contatta un professionista qualificato per la riparazione.

Dove trovare il manuale in francese?

Il manuale in francese è disponibile gratuitamente per il download su notice-facile.com. Puoi anche richiedere una traduzione via email.

MANUALE UTENTE SWG-SW01A MSW

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

del parametro descrizione	del parametro valore
Nome del prodotto	Macchina per saldatura tubi
Modello	Codice articolo MSW-SWG-SW01A	Codice articolo MSW-SWG-SW02A
Tensione nominale [V] / Frequenza [Hz]	230 / 50
Potenza nominale [W]	950	800
Diametro di saldatura [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
Temperatura massima [°C]	320
Dimensioni [Larghezza x Profondità x Altezza; mm]	Dimensioni: 410x110x140	Dimensioni: 400x110x140
Peso [kg]	1,5	1,3

ATTENZIONE! I disegni presenti nel presente manuale hanno solo scopo illustrativo e potrebbero differire in alcuni dettagli dal prodotto reale.

ATTENZIONE! Nonostante la progettazione sicura del dispositivo e le sue caratteristiche di protezione, e nonostante l'impiego di elementi aggiuntivi per la protezione dell'operatore, sussiste comunque un leggero rischio di incidenti o lesioni durante l'utilizzo del dispositivo. Siate vigili e usate il buon senso quando utilizzate il dispositivo.

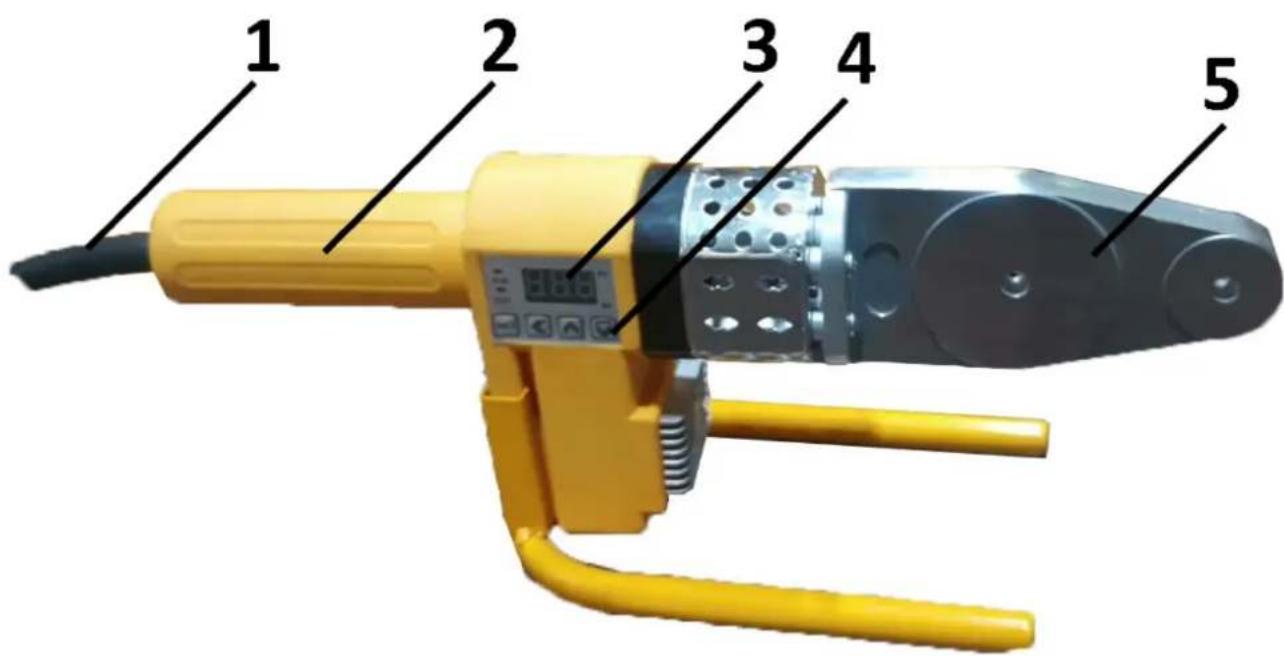

1	Cavo di alimentazione
2	Maniglia
3	Schermo di visualizzazione
4	Pulsanti di impostazione

5 Tavola riscaldante

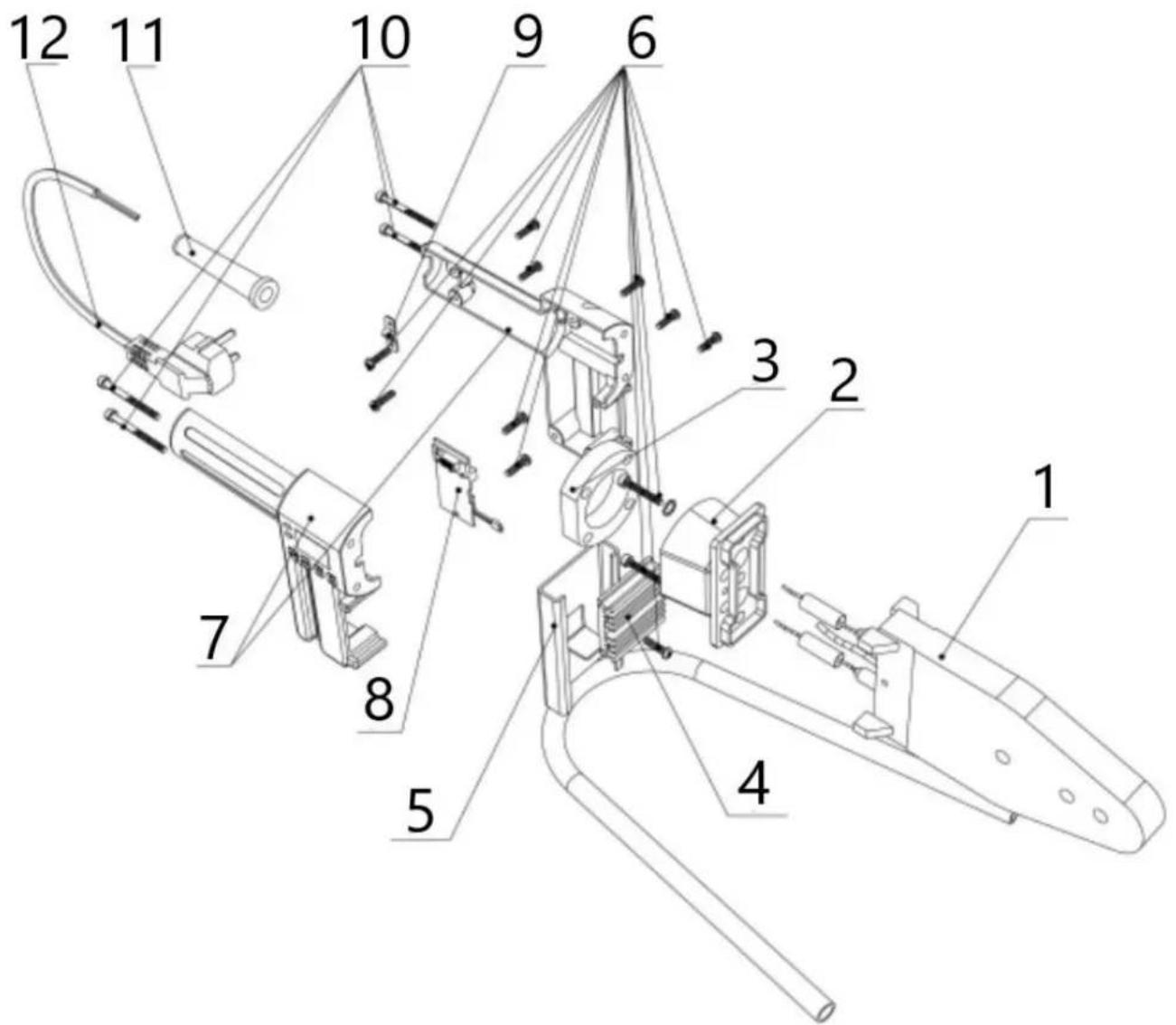

I. Struttura del prodotto

1. Piastra
2. Connessione
3. Isolamento
4. Radiatore
5. Supporto
6. Molla a lumaca
7. Corpo macchina
8. Scheda di circuito
9. Fermaglio per fili
10. Vite di collegamento
11. Maniglia in filo metallico
12. Fune

II. Utilizzando

1. Impostare la macchina

Posizionare la macchina su una superficie stabile e piana. Installare le prese di riscaldamento idonee in base alle specifiche richieste. Fissare saldamente le prese di riscaldamento alla scheda utilizzando una chiave inglese. In genere, le prese più piccole dovrebbero essere posizionate nella parte anteriore della piastra riscaldante.

2. Accendere la macchina

Accendi la corrente. Attenzione: assicurarsi che l'alimentatore sia collegato a terra. Una spia luminosa rossa indicherà che la macchina si sta riscaldando. Quando si accende la spia verde, la macchina ha raggiunto la temperatura corretta ed è pronta per l'uso.

Utilizzare i tasti Shift ← , Up ↑ e Down ↓ , per regolare la temperatura e confermare con il pulsante "SET".

3. Preparare e riscaldare il tubo

UN. Tagliare il tubo alla lunghezza desiderata.

B. Inserire il tubo o il raccordo nelle teste riscaldanti per il tempo di riscaldamento specificato (vedere la tabella seguente per i dettagli).

C. Dopo il riscaldamento, rimuovere rapidamente il tubo o il raccordo e inserirlo fino alla profondità desiderata. Nota: non torcere o avvitare il tubo in posizione; spingerlo semplicemente per garantire un corretto adattamento.

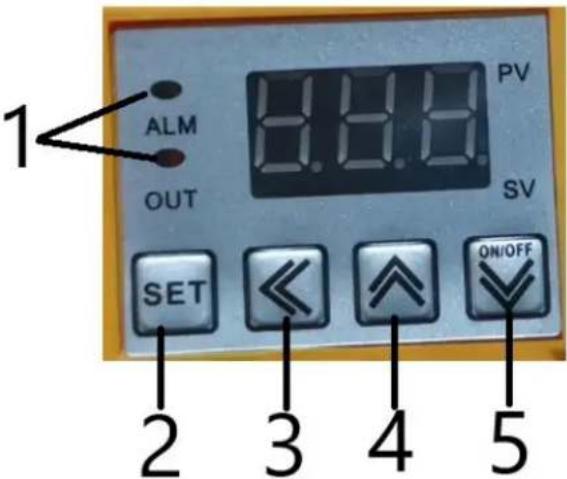

1	Quando la macchina inizia a funzionare, questa spia si accenderà
2	Pulsante di impostazione della temperatura
3	Seleziona il pulsante numero
4	Pulsante di aumento della temperatura
5	Pulsante per abbassare la temperatura.Una volta impostata la temperatura, premere una volta questo pulsante. La spia "OUT" si accenderà, indicando che la macchina è pronta e ha iniziato a funzionare.

Specifica (mm)	Tempo di riscaldamento (s)	Profondità di fusione (mm)	Tempo di raffreddamento (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Nota: se la temperatura è inferiore a 5°C, aumentare il tempo di riscaldamento del 50%

PARTE III Avvertenze

1. Ispezionare la macchina

Prima dell'uso, controllare la copertura esterna e i cavi della macchina. Non utilizzare la macchina se una qualsiasi parte risulta danneggiata.

1. Garantire la messa a terra

L'alimentatore deve essere adeguatamente collegato a terra.

1. Prevenire l'esposizione ai liquidi

Evitare che acqua o altri liquidi penetrino nella macchina. Non utilizzare la macchina all'aperto nei giorni di pioggia.

1. Tenere lontano i materiali infiammabili

Mantenere una distanza di sicurezza tra la macchina e qualsiasi materiale infiammabile.

1. Utilizzare guanti protettivi

Si raccomanda vivamente agli operatori di indossare guanti durante il lavoro con la macchina.

1. Limitare l'accesso ai professionisti

Per motivi di sicurezza e per ottenere prestazioni ottimali, la macchina o le impostazioni della temperatura devono essere aperte solo da professionisti qualificati.

1. Luci di segnalazione del monitor

Se le spie luminose non cambiano per un periodo di tempo prolungato, il dispositivo potrebbe non funzionare correttamente. Interrompere immediatamente il lavoro e spegnere l'alimentazione elettrica.

1. Cercare una riparazione professionale

Se la macchina necessita di riparazione, contattare il produttore o un professionista qualificato.
