MANUAL DE USUARIO SWG-SW01A MSW
MANUAL DE INSTRUCCIONES
HASZNÁLATI ÚTMUTATÓ
BRUGSANVISNINGENKEL
KÄYTTÖOHJE
GEBRUIKSAANWIJZING
BRUKSANVISNING
Este manual de usuario ha sido traducido mediante traducción automática. Hemos hecho todo lo posible para garantizar que la traducción sea precisa, pero tenga en cuenta que las traducciones automáticas no son perfectas y no están destinadas a reemplazar a los traductores humanos. La versión oficial del Manual del Usuario está en inglés. Cualquier diferencia entre la versión traducida y el original en inglés no es legalmente vinculante. Si tiene alguna pregunta sobre la exactitud de la traducción, consulte la versión en inglés, que es la referencia oficial. Están disponibles versiones en más idiomas previa solicitud a info@expondo.com.
Características técnicas
| del parámetro descripción | del parámetro valor | |
| Nombre del producto | Máquina de soldadura de tubos | |
| Modelo | MSW-SWG-SW01A | MSW-SWG-SW02A |
| Voltaje nominal [V] / Frecuencia [Hz] | 230 / 50 | |
| Potencia nominal [W] | 950 | 800 |
| Diámetro de soldadura [mm] | 20, 25, 32, 40, 50, 63 | 20, 25, 32 |
| Temperatura máxima [°C] | 320 | |
| Dimensiones [anchura × profundidad × altura; mm] | 410 x 110 x 140 400 x 110 x 140 | |
| Peso [kg] | 1,5 | 1,3 |
¡RECUERDE! Los dibujos de este manual son sólo para fines ilustrativos y en algunos detalles pueden diferir del producto real.
¡ATENCIÓN! A pesar del diseño seguro del dispositivo y de sus características de protección, y a pesar del uso de elementos adicionales que protegen al operador, todavía existe un ligero riesgo de accidente o lesiones al utilizar el dispositivo. Manténgase alerta y use el sentido común al utilizar el dispositivo.


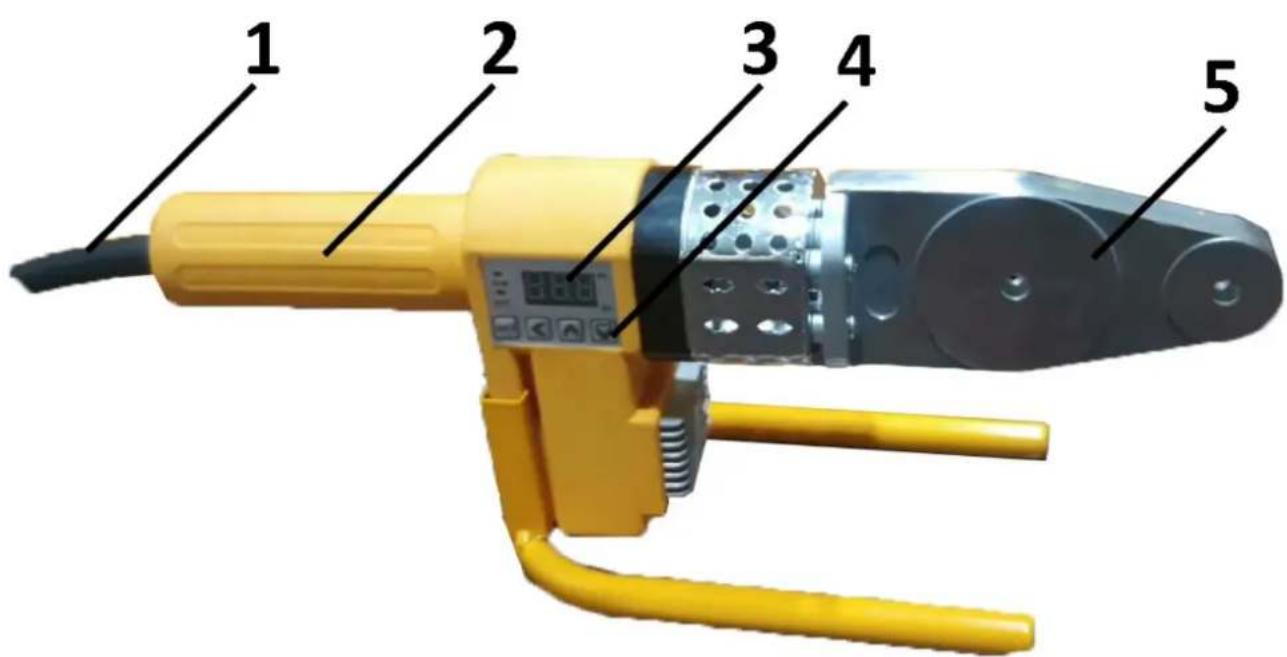

1 2 3 4 5| 1 | Cable de alimentación |
| 2 | Agarradero |
| 3 | Pantalla de visualización |
| 4 | Botones de configuración |
| 5 | Placa de calefacción |
I. Estructura del producto
- Placa calefactora
- Conexión
- Aislamiento
- Radiador
- Viga de fijación
- Tornillo sin fin
- Cuerpo de la máquina
- Tarjeta de circuitos
- Clip de alambre
- Tornillo de conexión
- Mango de alambre
- Cuerda
segundo. Usando
1. Configurar la máquina
Coloque la máquina sobre una superficie estable y plana. Instalar las tomas de calefacción adecuadas según las especificaciones requeridas. Fije firmemente los conectores de calefacción a la placa usando una llave. Por lo general, los enchufes más pequeños se deben colocar en la parte delantera de la placa calefactora.
2. Encienda la máquina
Encienda la alimentación. Precaución: Asegúrese de que la fuente de alimentación esté conectada a tierra. Una luz indicadora roja mostrará que la máquina está calentando. Cuando aparece la luz indicadora verde, la máquina ha alcanzado la temperatura correcta y está lista para usarse.
Utilice las teclas Shift ← , Arriba ↑ y Abajo ↓ , para ajustar la temperatura y confirme con el botón "SET".
3. Preparar y calentar la tubería
a. Cortar el tubo a la longitud deseada.
b. Inserte el tubo o el accesorio en los cabezales de calentamiento durante el tiempo de calentamiento especificado (consulte la tabla a continuación para obtener más detalles).
do. Después de calentar, retire rápidamente el tubo o el accesorio e insértelo en su lugar hasta la profundidad requerida. Nota: No tuerza ni atornille el tubo en su posición; simplemente empújelo para asegurar un ajuste adecuado.
| 1 | Cuando la máquina comience a funcionar, se encenderá esta luz indicadora. |
| 2 | Botón de ajuste de temperatura |
| 3 | Seleccionar botón de número |
| 4 | Botón de aumento de temperatura |
| 5 | Botón para bajar la temperatura.Una vez establecida la temperatura, presione este botón una vez. La luz “OUT” se encenderá, indicando que la máquina está lista y ha comenzado a trabajar. |
| Especificación (mm) | Tiempo de calentamiento (s) | Profundidad de fusión (mm) | Tiempo de enfriamiento (mm) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
| 40 | 12 | 21 | 4 |
| 50 | 18 | 22,5 | 5 |
| 63 | 24 | 24 | 6 |
Nota: Si la temperatura es inferior a 5 °C, aumente el tiempo de calentamiento en un 50 %.
III. Advertencias
-
Inspeccionar la máquina Revise la cubierta exterior y los cables de la máquina antes de usarla. No opere la máquina si alguna pieza está dañada.
-
Asegurar la conexión a tierra La fuente de alimentación debe estar correctamente conectada a tierra.
-
Prevenir la exposición a líquidos Evite que entre agua u otros líquidos en la máquina. No utilice la máquina al aire libre en días lluviosos.
-
Mantenga los materiales inflamables alejados Mantenga una distancia segura entre la máquina y cualquier material inflamable.
-
Utilice guantes protectores Se recomienda encarecidamente que los operadores usen guantes mientras trabajan con la máquina.
-
Restringir el acceso a los profesionales Para mayor seguridad y un rendimiento óptimo, sólo profesionales calificados deben abrir la máquina o ajustar su configuración de temperatura.
-
Luces indicadoras del monitor Si las luces indicadoras no cambian durante un período prolongado, es posible que el dispositivo no funcione correctamente. Detenga el trabajo inmediatamente y apague el equipo.
-
Busque una reparación profesional Si la máquina requiere reparación, póngase en contacto con el fabricante o con un profesional calificado.
