MODE D'EMPLOI SWG-SW01A MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Caractéristiques techniques

du paramètre description	du paramètre valeur
Nom de produit	Machine à souder les tuyaux
Modèle	MSW-SWG-SW01A	MSW-SWG-SW02A
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puissance nominale [W]	950	800
Diamètre de soudure [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
Température max. [°C]	320
Dimensions [Largeur x profondeur x hauteur ; mm]	410 x 110 x 140 400 x 110 x 140
Poids [kg]	1,5	1,3

N'OUBLIEZ PAS ! Les dessins de ce manuel sont fournis à titre d'illustration uniquement et peuvent différer du produit réel dans certains détails.

ATTENTION! Malgré la conception sûre de l'appareil et ses dispositifs de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l'appareil.

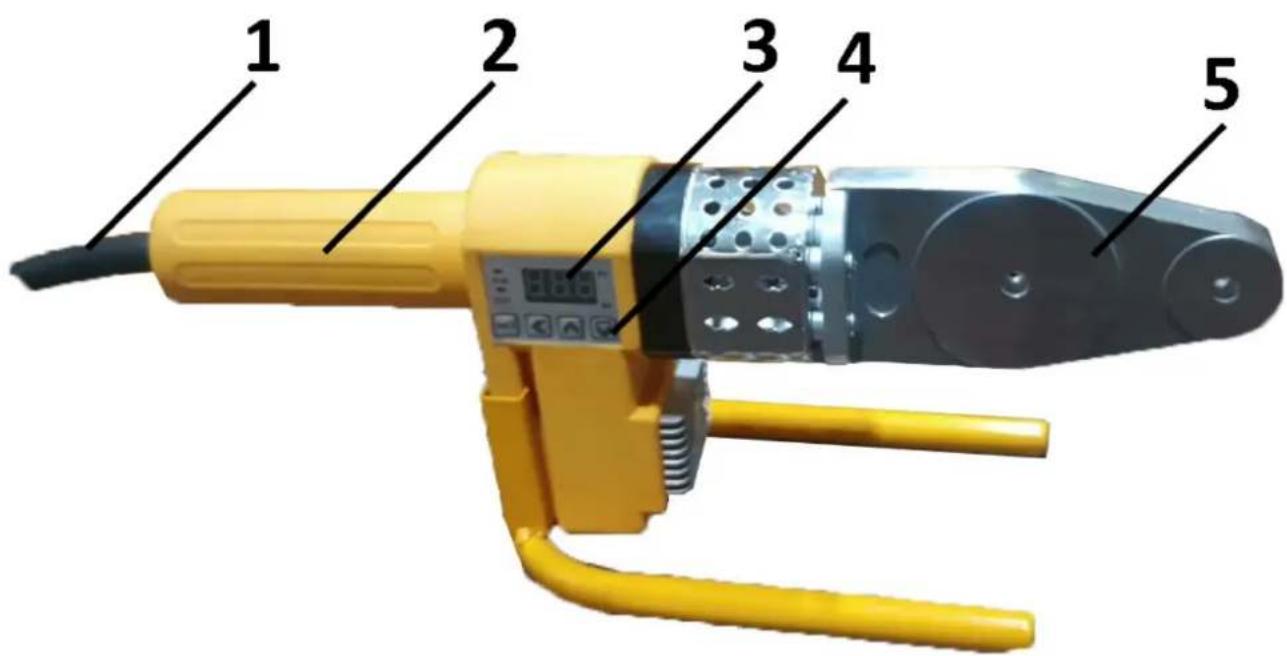

1 2 3 4 5

1	Câble d'alimentation
2	Poignée
3	Écran d'affichage
4	Boutons de réglage
5	Panneau chauffant

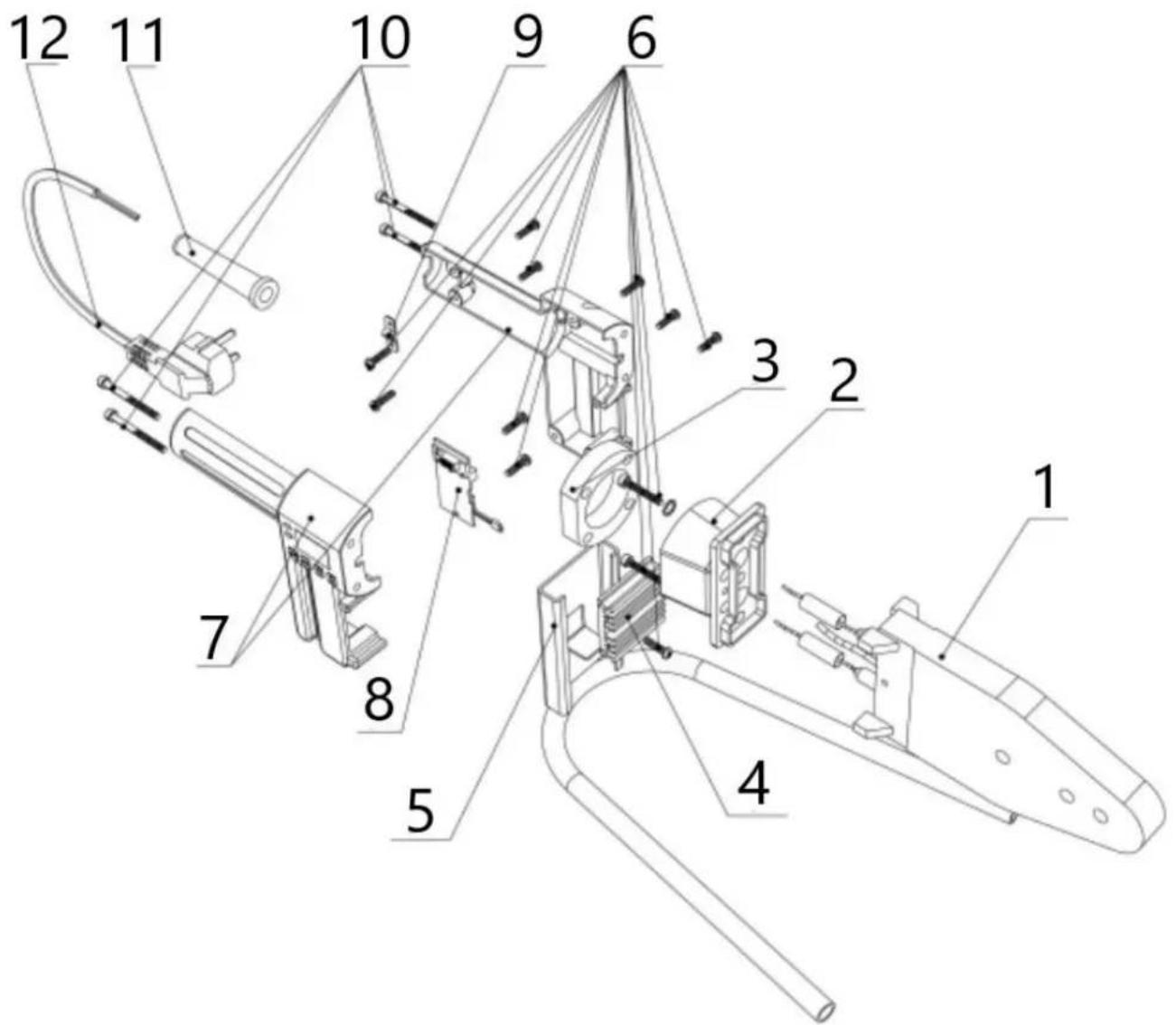

I. Structure du produit

1. Plaque chauffante
2. Connexion
3. Isolation
4. Radiateur
5. Étrier de dépose
6. Vis sans fin
7. Corps de la machine
8. Circuit imprimé
9. Pince à fil
10. Vis de connexion
11. Poignée en fil de fer
12. Câble

II. En utilisant

1. Configurer la machine

Placez la machine sur une surface stable et plane. Installez les douilles de chauffage appropriées en fonction des spécifications requises. Fixez fermement les douilles chauffantes sur la carte à l'aide d'une clé. En règle générale, les prises plus petites doivent être placées à l'avant de la carte chauffante.

2. Allumer la machine

Allumez l'appareil. Attention : assurez-vous que l'alimentation est mise à la terre. Un voyant rouge indiquera que la machine chauffe. Lorsque le voyant vert s'allume, la machine a atteint la bonne température et est prête à l'emploi. Utilisez les touches Shift ← , Haut ↑ et Bas ↓ , pour régler la température et confirmez avec le bouton « SET ».

3. Préparer et chauffer le tuyau

un. Coupez le tuyau à la longueur souhaitée.

b. Insérez le tuyau ou le raccord dans les têtes chauffantes pendant le temps de chauffage spécifié (voir le tableau ci-

dessous pour plus de détails).

c. Après chauffage, retirez rapidement le tuyau ou le raccord et insérez-le en place à la profondeur requise. Remarque : ne pas tordre ni visser le tuyau en position ; poussez-le simplement pour assurer un bon ajustement.

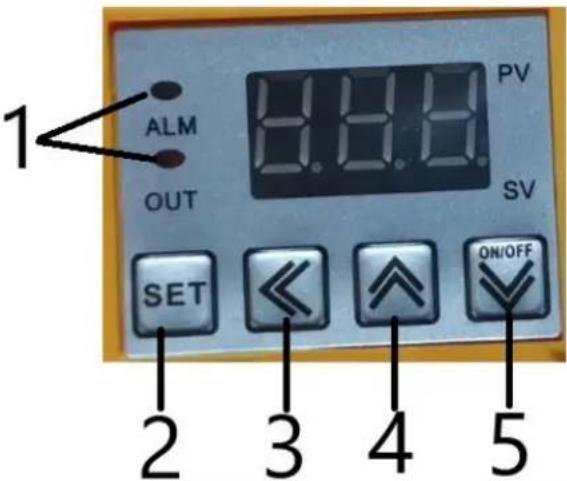

1	Lorsque la machine commence à fonctionner, ce voyant s'allume
2	Bouton de réglage de la température
3	Sélectionner le bouton numérique
4	Bouton d'augmentation de la température
5	Bouton de réduction de la température.Lorsque la température est réglée, appuyez une fois sur ce bouton. Le voyant « OUT » s'allumera, indiquant que la machine est prête et a commencé à fonctionner.

Spécification (mm)	Temps de chauffe (s)	Profondeur de fusion (mm)	Temps de refroidissement (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Remarque : Si la température est inférieure à 5 °C, augmentez le temps de chauffe de 50 %

III. Avertissements

1. Inspector la machine

Vérifiez le couvercle extérieur et les câbles de la machine avant utilisation. N'utilisez pas la machine si une pièce est endommagée.

1. Assurer la mise à la terre

L'alimentation électrique doit être correctement mise à la terre.

1. Prévenir l'exposition aux liquides

Évitez toute pénétration d'eau ou d'autres liquides dans la machine. N'utilisez pas la machine à l'extérieur les jours de pluie.

1. Gardez les matériaux inflammables à l'écart

Maintenez une distance de sécurité entre la machine et tout matériau inflammable.

1. Utiliser des gants de protection

Il est fortement recommandé aux opérateurs de porter des gants lorsqu'ils travaillent avec la machine.

1. Restreindre l'accès aux professionnels

Pour des raisons de sécurité et de performances optimales, seuls des professionnels qualifiés doivent ouvrir la machine ou régler ses paramètres de température.

1. Voyants du moniteur

Si les voyants ne changent pas pendant une période prolongée, il se peut que l'appareil soit défectueux. Arrêtez immédiatement le travail et coupez l'alimentation électrique.

1. Faites appel à un professionnel pour la réparation

Si la machine nécessite une réparation, contactez le fabricant ou un professionnel qualifié.
