Type de produit	Mini débosseleur / soudeuse par points
Marque	MSW
Modèle	MSW-DPSW-220-02
Tension d'alimentation	230 V / 50 Hz
Plage de tension de sortie	0,8 - 4,5 V
Courant de court-circuit maximal	800 A
Courant de soudage nominal	500 A
Indice de protection	IP21
Norme	EN62135-1
Dimensions (L × P × H)	29 × 9 × 29,5 cm
Poids	9 kg
Fonctions principales	Soudage par points, extraction de bosses avec mésons, clous et fil ondulé
Accessoires fournis	Pistolet de soudage, marteau de traction, connecteurs (mésons ronds, aiguilles, fil ondulé, crochets), consommables (aiguilles, rondelles cuivre, mésons)
Applications	Réparation de tôles automobiles, débosselage léger non structurel
Entretien et nettoyage	Nettoyer après chaque utilisation, inspecter câbles, lubrifier pièces mobiles du marteau
Consommables	Aiguilles de soudage, rondelles en cuivre, mésons (remplacer régulièrement)
Précautions de sécurité	Débrancher avant maintenance, porter EPI (gants, lunettes, tablier), éviter environnements humides, distance 3 m des dispositifs médicaux
Type de soudage	Soudage par points résistif

FOIRE AUX QUESTIONS - DPSW-220-02 MSW

Comment utiliser la fonction méson pour débosseler ?

Nettoyez la surface, fixez l'électrode méson au pistolet, placez un méson, soudez-le en appuyant sur l'interrupteur, puis utilisez le marteau de traction pour tirer la bosse. Enfin, tournez le marteau pour détacher le méson.

Quelles sont les précautions de sécurité à prendre ?

Débranchez l'appareil avant toute maintenance. Portez des gants en cuir, des lunettes de soudage, un tablier et des chaussures de sécurité. Évitez les environnements humides et maintenez une distance d'au moins 3 m des dispositifs médicaux actifs.

Comment entretenir le poste à souder ?

Après chaque utilisation, débranchez l'appareil, laissez-le refroidir et essuyez-le avec un chiffon sec. Inspectez régulièrement le cordon d'alimentation et les connecteurs. Lubrifiez les pièces mobiles du marteau de traction si nécessaire. Rangez dans un endroit sec.

Quels types de connecteurs sont fournis ?

L'appareil est livré avec des connecteurs de soudage variés : mésons ronds, aiguilles de soudage, fil ondulé, crochets de traction et crochets à six griffes.

Que faire si les soudures sont faibles ?

Vérifiez que la surface est propre et dégraissée. Assurez-vous que le connecteur est correctement fixé. Si le problème persiste, inspectez l'électrode et remplacez-la si elle est usée.

Puis-je souder de l'aluminium avec cet appareil ?

Non, cet appareil est conçu pour le soudage par points de composants en acier. Il n'est pas adapté à l'aluminium ou à d'autres métaux non ferreux.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur une alimentation de 230 V / 50 Hz. Assurez-vous que la prise est correctement mise à la terre.

Comment remplacer les électrodes ?

Débranchez d'abord l'appareil. Retirez l'électrode usée en la dévissant ou en la déclipant selon le modèle. Fixez la nouvelle électrode en vous assurant qu'elle est bien serrée.

Que faire en cas de surchauffe ?

Laissez l'appareil refroidir entre chaque utilisation. Si la surchauffe est fréquente, vérifiez que vous n'utilisez pas l'appareil en continu trop longtemps. Réduisez la cadence de soudage.

Où trouver les consommables de rechange ?

Les consommables tels que les aiguilles de soudage, les rondelles en cuivre et les mésons sont disponibles auprès de votre revendeur ou directement auprès du fabricant via [e-mail].

MODE D'EMPLOI DPSW-220-02 MSW

Ce manuel d'utilisation a ete traduit a l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à replacer les traducteurs humains. La version officielle du manuel d'utilisation est en angeais. Les eventuelles différences entre la version traduite et l'original angeais ne sont pas juridiquement contraignantes. Si vous ave des questions sur l'exactitude de la traduction, veuillez vous referrer a la version anglaise, qui est la refereence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

I. Caracteristiques techniques

Description du paramètre	Valeur du paramètre
Nom de produit	Mini débosseleur / soudeuse par points
Modèle	MSW-DPSW-220-02
Puisance apparente Sp [kVA]	230 / 50
Plage de tension de sortie U20 [V]	0.8-4.5
Courant de court-circuit maximal I2CC [A]	800
Courant de soudage nominal I2P [A]	500
Indice de protection IP	IP21
Standard	EN62135-1
Dimensions (largeur x profondeur x hauteur) [cm]	29x9x29,5
Poids [kg]	9

II. Consignes de sécurité

Précautions générales

1. Debranche le cable d'alimentation avant de démonter une piece de la machine.
2. L'opérateur est responsable du respect des recommendations du constructeur automobile concernant la protection des systèmes électriques et électroniques (par exemple, ordinateur de bord, radio, alarme, airbag).
3. Avant d'effectuer l'entretien, assurez-vous que l'alimentation électrique et toutes les sources d'air comprime sont débranchées et dépressurisées.
4. Soyez conscient que les electrodes, les bras et autres composants conducteurs peuvent atteindre des températures élevées et rester chauds pendant une longue période après l'arrêt de la machine. Manipuler avec précaution pour éviter les brûlures.
5. Une maintenance préventive régulière est essentielle pour un fonctionnement sur.

Précautions électriques

1. Assurez-vous que la machine est correctement mise à la terre et que la connexion à la terre est sécurisée.
2. Vérifiez que l'établi est également mis à la terre.
3. Evitez le contact direct avec les pieces métalliques à souder sans protection ajustée et n'opéréz jamais avec des vêtements mouillés.
4. Ne touchez pas la zone de soudage pendant le fonctionnement.
5. Evitez de souder dans des environnements extrément humides ou sur des sols mouillés.
6. N'utilisez pas la machine avec des cables endommagés ou usés. Assurez-vous que l'isolement est intacte et que les connexions sont sécurisées.

7. Éteignez l'appareil avant de replacer les électrodes.

8. Débranche toujours l'appareil de la source d'alimentation avant de l'inspecter ou de le réparer.

Protection des yeux et du corps

1. Pendant le soudage, protégez-vous contre les arcs électriques en portant un équipement de protection, notamment des gants en cuir, des tabliers de soudage, des chaussures de sécurité et des casques ou des lunettes de soudage pour filtrer les rayonnements et les débris. Une protection des yeux est également requise pendant les opérations de meulage et de martelage.
2. Ne portez pas de bijoux, de bagues ou de montres en métal, car ils peuvent conduire le courant et provoquer des brûlures.
3. Tous les capots de protection de la machine doivent etre en bon et correctement fixes.
4. Ne regardez jamais directement un arc de soudage sans protection oculaire.
5. Protégez la zone environnante des étincelles et des reflets de soudage.

Précautions contre la fumée et le gaz

• Les opérations de soudage peuvent émettre des fumées toxiques et des poussières métalliques. Utiliser la machine dans un endroit ventilé équipé de systèmes d'extraction de fumée.
  L'opérateur doit porter un masque respiratoire pour se protégger contre l'inhalation de fumée.
  Assurez-vous que les matériaux de soudage sont propres et dégraissés pour réduire la production de gaz toxiques.

Précautions contre l'incendie

1. Assurez-vous que les étincelles n'enflammment pas les matériaux inflammables à proximé.
2. Gardez les extincteurs accessibles à l'opérateur.
3. Utilisez la machine dans un endroit bien aéré.
4. Ne soudez pas sur des recipients ayant contenu des matieres combustibles ou inflammables, même s'ils semblent vides.
5. Évitez de souder dans des zones contenant des gaz inflammables ou des vapeurs de carburant.

Compatibilité electromagnétique

Lors de l'utilisation du poste à souder par points :

Assurez-vous qu'il n'y a pas de cables electriques, de lignes de commande, de lignes téléphoniques, de récepteurs radio/TV, de montres, de téléphones portables, de cartes magnétiques, d'ordinateurs ou d'autres apparils électroniques à proximité.
- Maintenez une distance d'au moins 3 mètres autour de l'appareil par rapport aux personnes utilisant des dispositifs Médicaux actifs (par exemple, stimulateurs cardiaques, prothèses audititives).
- Mettre en œuvre un blindage supplémentaire si d'autres apparciels électroniques sont utilisés dans le même environnement.

III. Champ d'application

Le mini-soudeur par points pour débosselage est concu pour :

Soudage par points de petits composants métalliques.
- Réparation de bosses mineures sur la tôle automobile.
- Travailler avec divers connecteurs de soudage, y compris des crochets de traction et des fils ondulés.

Remarque: Cet apparéil est destiné aux réparations de petite envergure et non structurelles. Évitez de l'utiliser pour des applications lourdes ou sur des composants structurels à haute résistance.

Le fabricant n'est pas responsable des dommages aux personnes ou aux biens resultant d'une mauvaise utilisation de la machine dans les cas suivants :

Non-respect des recommendations fournies dans ce manuel d'instructions.
Utilisation d'accessoires autres que ceux fournis par notre société.

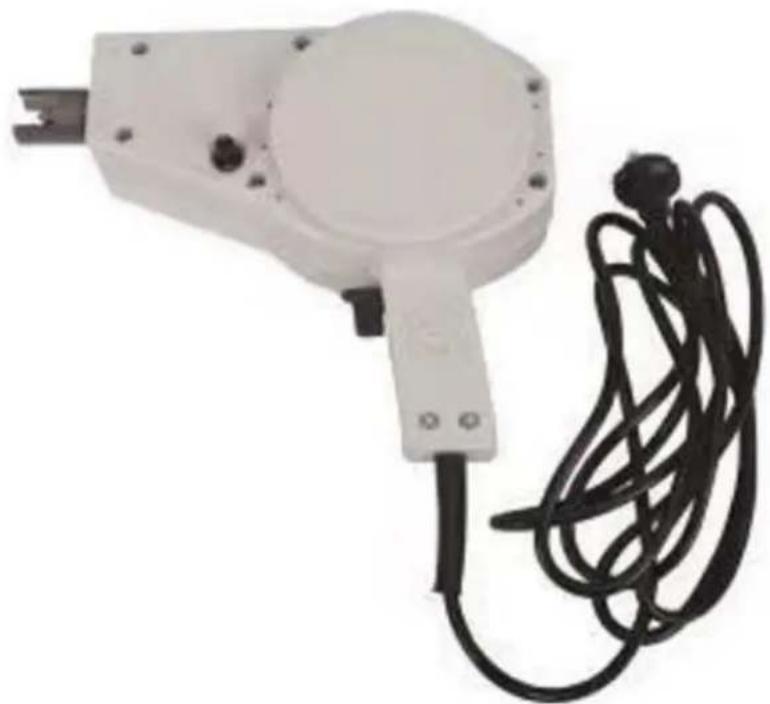

IV. Description de l'appareil

Le mini-extracteur de bosses par points se compose des éléments suivants :

• Unité de soudage principale: Le dispositif principal abritant le mécanisme de soudage, doté d'une poignée et d'une gachette.
• Marteau de traction : utilise pour extraire les bosses ; se fixe aux connecteurs de soudage.
• Connecteurs de soudage : Différents connecteurs pour différents types de réparations, notamment :

Connecteurs mésons ronds
Connecteurs d'aiguilles de soudage
Fil ondulé
Crochets de traction et crochets de traction à six griffes pour des tâches spécifiques de débosselage

• Consommables : Compend les aiguilles de soudage, les rondelles en cuivre et les mésons, qui sont utilisés pendant les opérations de soudage.

V. Préparation à l'utilisation

1. Inspector l'appareil :

Vérifiez que tous les composants sont inclus et non endommages. Consultez la liste de colisage pour l'inventaire.
- Inspectez le cordon d'alimentation, la poignée et les connecteurs pour détecter toute usure ou tout dommage visible.

2. Configurer l'espace de travail :

Assurez-vous d'avoir un endroit propre, stable et bien ventilé.
Placez l'appareil a proximite de la prise de courant et a portee de main de la zone a réparer.

3. Préparez l'appareil :

Fixez le connecteur de soudage approprié en fonction de la tâche. Par exemple, utilisez le méson rond pour les bosses plus grandes et l'aiguille à souder pour les zones plus petites.
- Branchez l'appareil sur une source d'alimentation compatible.

4. Préparez la surface :

Nettoyez la surface du métal pour éliminer la saleté, laGRAisse ou la peinture de la zone à souder. Une surface propre assure une(Meilleure adhérence et une soudure plus solide.

VI. Utilisation de l'appareil

Fonction méson

La fonction méson est conçue pour les réparations de bosses en un seul point. Suivez ces étapes pour une utilisation efficace :

1. Préparez la surface :

Nettoyez la rouille et la peinture de la zone bosselée pour assurer un bon contact entre les plaquettes et la surface métallique.

2. Installer l'électrode Meson :

Fixez I'electrode meson au pistonlet de soudage.
Placez le tampon sur l'électrode et positionnez-le perpendicularément à la surface métallique.

3. Souder le méson :

o Appuyez sur l'interrupteur du pistonlet de soudage pour fixer le méson au métal. Assurez-vous qu'il est solidement soudé.

4. Tirez la bosse :

Fixez le marteau de traction multifonction au tampon méson.
Tirez fermement sur le marteau pour soulever la zone bosselée du métal.

5. Retirer le méson :

O Une fois le métal suffisamment tiré, faites tournier le marteau pour détacher et retarder le méson.

Fonction de ligne ondulée

La fonction ligne ondulée est ideale pour réparer les bosses longues et étroites. Suivez ces étapes pour une utilisation efficace :

1. Préparez la surface :

Nettoyez toute trace de rouille et de peinture de la zone bosselee pour assurer un contact adequat entre I'electrode et la surface metallique.

2. Installer l'électrode de ligne ondulée :

Fixez I'electrode de ligne ondulée au pistonlet de soudage.
Positionnez le fil ondulé horizontally le long de la zone bosselée.

3. Souder le fil ondulé :

O Soudez chaque boucle du fil ondule à la surface métallique bosselee, en les fixant une par une sur toute la longueur de la bosse.

4. Fixez le Multi-Hook :

Connectez le multi-crochet au marteau de traction multifonctionnel.
Reliez les crochets aux boucles du fil ondule.

5. Tirez la bosse :

Tirez fermement le marteau jusqu'à ce que la zone cabossée soit suffisamment soulevée et restaurée.

Fonction des ongles

La fonction clous est destinée à réparer les bosses ponctuelles. Suivez ces étapes pour l'utiliser efficacement :

1. Préparez la surface :

Nettoyez la rouille et la peinture de la zone bosselee pour assurer un bon contact entre le clou et la surface métallique.

2. Installer l'électrode à clous :

Fixez I'electrode a clous au pistonlet de soudage.
Placez un clou sur l'électrode et positionnez-la verticalement contre la surface métallique.

3. Souder le clou :

O Appuyez sur l'interrupteur du pistolet de soudage pour souder solidement le clou à la surface métallique.

4. Préparez le marteau de traction :

○ Remplacez la tete du crochet du marteau de traction par la tete des clous.
Inserez le clou soudedans la tete des clous du marteau et fixez-le fermement.

5. Tirez la bosse :

Tirez fermement le marteau jusqu'à ce que la zone métallique bosselée soit suffisamment soulevée et restaurée.

VII. Nettoyage et entretien

- Àprouch chaqueutilisation:

Debranchez l'appareil et laissez-le refroidir.
O Essuyez l'unité principale et les connecteurs avec un chiffon propre et sec pour éliminer toute poussière ou débris.
Inspectez tous les connecteurs et consommables, en remplaçant les pièces usées ou endommagées si nécessaire.

- Entretien courant :

Vérifiez régulierement le cordon d'alimentation et les connecteurs pour détecter tout signe d'usure ou de dommage.
Lubrifiez les pieces mobiles du marteau de traction selon les besoin pour assurer un fonctionnement fluide.
Rangez l'appareil dans un endroit sec et propre pour éviter la rouille et la corrosion.

- Consommables:

o Gardez des aiguilles de soudage, des rondelles en cuivre et des mésons supplémentaires à portée de main, car ils peuvent s'user avec une utilisation régulière.
○ Remplacez régulièrement les consommables pour maintainir des performances optimes.

VIII. Résolution de problèmes

Problème	Cause possible	Solution
L'appareil ne s'allume pas	Problème d'alimentation ou connexion lâche	Vérifiez la source d'alimentation et les connexions
Les soudures sont faibles	Mauvaise préparation de la surface ou problème de connecteur	Nettoyez la surface et assurez-vous que le connecteur est sécurisé
Surchauffe	Utilisation prolongée sans interruption	Laissez l'appareil refroidir entre chaque utilisation
Le marteau de traction ne tient pas	Connecteur de soudage usé ou incompatible	Remplacer le connecteur ou vérifier la compatibilité
Le soudage produit des étincelles excessives	Tension incorrecte ou problème de mise à la terre	Vérifiez les besoin en énergie et la mise à la terre

Pour les problèmes persistants, contactez un technician qualifié ou reféréz-vous au service de garantie.
