| Type de produit | Poste à souder pour tubes thermoplastiques |
| Marque | MSW |
| Modèle | SWM-1000S |
| Tension d'entrée nominale | 230 V / 50 Hz |
| Puissance | 800 W |
| Température maximale | 320 °C |
| Diamètres de soudure compatibles | 20, 25, 32, 40, 50, 63 mm |
| Indice de protection IP | IPX0 |
| Classe d'isolation | I |
| Dimensions (L × P × H) | 140 × 350 × 60 cm |
| Poids | 1,8 kg |
| Usage | Domestique (non professionnel) |
| Contenu du kit | Poste à souder, adaptateurs de tuyaux (diamètres variés), support |
| Contrôle de température | Thermostat réglable |
| Voyant de surcharge thermique | Oui (arrêt automatique en cas de surchauffe) |
| Matériau de la tête chauffante | Métal avec revêtement antiadhésif |
| Longueur du câble d'alimentation | Environ 1,5 m (estimation) |
| Entretien | Nettoyage à l'air comprimé (max 0,3 MPa) après usage |
| Sécurité | Mise à la terre obligatoire, protection contre les brûlures (gants, lunettes), arrêt automatique en surchauffe |
| Garantie | Standard (voir conditions du fabricant) |
FOIRE AUX QUESTIONS - SWM-1000S MSW
Questions des utilisateurs sur SWM-1000S MSW
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Poste à souder au format PDF gratuitement ! Retrouvez votre notice SWM-1000S - MSW et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SWM-1000S de la marque MSW.
MODE D'EMPLOI SWM-1000S MSW
Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via info@expondo.com.
1. Symboles
Veuillez lire attentivement ces instructions d'emploi.
Produit recyclable.
Ce produit répond aux exigences des normes de sécurité applicables.
Portez des vêtements de protection qui couvrent tout le corps.
Attention ! Porter des gants de protection.
Portez des lunettes de protection.
Portez une protection des pieds
Attention ! La surface chaude peut provoquer des brûlures !
Attention ! Risque d'incendie ou d'explosion.
Attention ! Vapeurs nocives, risque d'intoxication. Les vapeurs et les gaz peuvent être dangereux pour la santé. Les gaz et vapeurs de soudage qui s'échappent pendant le processus de soudage. L'inhalation de ces substances peut être dangereuse pour la santé.
Portez un masque de soudage avec un degré d'obscurité approprié.
ATTENTION ! Rayonnement nocif de l'arc de soudage
Ne touchez pas les pièces sous tension
ATTENTION ! Les illustrations de ce mode d'emploi ne sont données qu'à titre indicatif et peuvent différer dans certains détails de l'aspect réel du produit.
2. Caractéristiques techniques
| Description du paramètre Valeur du paramètre | ||
| Nom de produit Machine à souder les tubes | ||
| Modèle | MSW-SWM-1800P | MSW-SWM-1000S |
| Tension d'entrée nominale [V] / fréquence [Hz] 230 / 50 | ||
| Puissance [W] 1750 800 | ||
| Température maximale [ °C ] 320 | ||
| Diamètre de soudure [mm] 20, 25, 32, 40, 50, 63 | ||
| Classe IP IPXO | ||
| Insulation class | I | |
| Dimensions (largeur x profondeur x hauteur) [cm] 110*380*80 140*350*60 | ||
| Poids [kg] 2,15 1,8 | ||
3. Description générale
Le manuel est destiné à aider à une utilisation sûre et fiable. Le produit est conçu et fabriqué dans un respect strict des spécifications techniques, avec les technologies et les composants les plus récents et conformément aux normes de qualité les plus élevées.
VEUILLEZ LIRE ATTENTIVEMENT LE PRÉSENT MODE D'EMPLOI AVANT DE COMMENCER À UTILISER LE PRODUIT.
Pour garantir un fonctionnement durable et fiable de l'appareil, veillez à l'utiliser et à l'entretenir correctement en suivant les directives de ce manuel d'instructions. Les données techniques et les spécifications de ce manuel sont à jour. Le fabricant se réserve le droit d'apporter des modifications pour améliorer la qualité. Compte tenu des progrès techniques et des possibilités de réduction du bruit, l'unité est conçue et construite de manière à réduire au plus bas niveau possible les risques résultant des émissions sonores.
4. Instructions générales d'utilisation
a) L'appareil doit être utilisé conformément à sa destination, dans le respect des prescriptions de sécurité et de santé et des restrictions résultant des données figurant sur la plaque signalétique (niveau IP, cycle de service, tension d'alimentation, etc.).
b) N'ouvrez pas l'appareil car cela annulerait la garantie ; de plus, l'explosion des pièces exposées peut provoquer des blessures.
c) Le fabricant ne peut être tenu responsable des modifications techniques apportées à l'équipement ni des dommages matériels résultant de l'introduction de ces modifications.
d) En cas de dysfonctionnement de l'équipement, contactez le centre de service.
e) Ne couvrez pas les fentes d'aération de l'appareil - placez le soudeur à une distance de 30 cm des objets environnants.
f) Le soudeur ne doit pas être tenu sous le bras ou près du corps.
g) L'appareil doit être mis à la terre pendant son fonctionnement.
h) Lorsque le voyant de surcharge thermique s'allume pendant le fonctionnement de l'appareil, arrêtez immédiatement le fonctionnement et attendez que l'appareil refroidisse.
i) Lorsque l'appareil est utilisé pendant une longue période ou avec un courant élevé, ne coupez l'alimentation électrique qu'une fois l'appareil refroidi.
j) N'éteignez pas l'appareil pendant le soudage !
k) Entretenez régulièrement l'appareil et nettoyez l'intérieur de l'appareil de la poussière.
5. Objectif du produit
Le produit est un outil conçu pour connecter des tuyaux et des éléments de connexion en matériaux thermoplastiques par soudage.
Le produit a été conçu exclusivement pour un usage domestique et ne doit pas être appliqué à des fins professionnelles, c'est-à-dire dans des usines ou pour des travaux rentables.
L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.
6. Fonctionnement de l'appareil

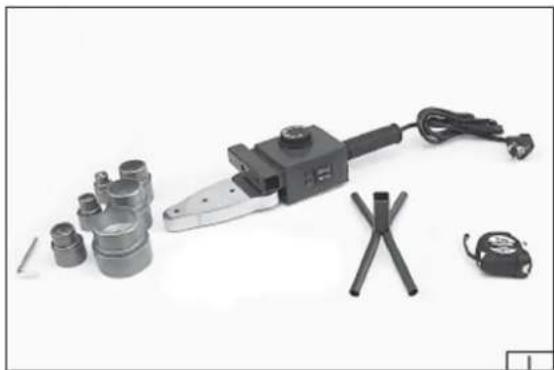

Le produit est fourni complet et ne nécessite aucun assemblage. Il est fourni avec des adaptateurs de tuyaux et un support.
MSW-SWM-1800P
6.1. Instructions générales
Avant de commencer le travail, assurez-vous que le boîtier, le cordon d'alimentation, la fiche et toutes les rallonges ne sont pas endommagés. Nettoyez l'outil et les fentes d'aération si nécessaire. N'utilisez pas d'outils métalliques pour nettoyer le soudeur, car ils pourraient endommager les éléments de connexion ou la tête chauffante. Si des dommages sont constatés, cessez immédiatement l'utilisation.
Attention! Éteignez toujours l'outil et débranchez-le de la prise secteur avant d'effectuer des tâches telles que le remplacement d'adaptateurs de tuyaux ou le nettoyage.
6.2. Installation des adaptateurs de tuyaux (Figure II ci-dessus)
Choisissez le jeu d'adaptateurs qui correspond au diamètre requis. Assurez-vous que les surfaces de contact entre la tête chauffante et les adaptateurs sont propres. Fixez solidement les adaptateurs des deux côtés de la tête chauffante. Lors du positionnement des adaptateurs, suivez le principe selon lequel les adaptateurs plus petits doivent être installés plus près de l'extrémité de la tête. Le bord de chaque adaptateur doit rester dans les limites de la tête chauffante.
Un seul diamètre d'adaptateurs peut être installé à la fois.
6.3. Chauffage
MSW-SWM-1800P
Une fois l'installation terminée, placez le soudeur sur le support (III). Assurez-vous que les adaptateurs de tuyau et la tête chauffante ne sont pas en contact avec d'autres objets. Réglez la température appropriée à l'aide du bouton (IV). Le choix de la température doit être guidé par les informations fournies dans la spécification des matériaux à souder. Branchez la fiche du cordon d'alimentation au secteur. Mettez l'appareil sous tension en sélectionnant les commutateurs de réglage appropriés (V). Pour les diamètres plus petits, la puissance de 750 W peut être utilisée,
pour cela, appuyez sur l'un des boutons, dans le cas de diamètres plus grands, les éléments connectés choisissent la puissance de 1500 W, pour cela appuyez sur les deux interrupteurs.
Le voyant du thermostat s'allume, cela signifie que le préchauffage a commencé. La lumière s'éteint lorsque le préchauffage est terminé. Le soudage est prêt à fonctionner.
MSW-SWM-1000S
Une fois l'installation terminée, placez le soudeur sur le support (III). Assurez-vous que les adaptateurs de tuyau et la tête chauffante ne sont pas en contact avec d'autres objets. Réglez la température appropriée à l'aide du bouton (IV). Le choix de la température doit être guidé par les informations fournies dans la spécification des matériaux à souder. Branchez la fiche du cordon d'alimentation au secteur. Le voyant du thermostat s'allume, cela signifie que le préchauffage a commencé. La lumière s'éteint lorsque le préchauffage est terminé. Le soudage est prêt à fonctionner.
6.4. Soudage
Les éléments à souder doivent être nettoyés de toute saleté, humidité et poussière.
Une fois le processus de chauffage terminé, placez un tuyau ou un élément de raccordement sur l'adaptateur (V). Placer une partie sur l'adaptateur et l'autre dans l'adaptateur de manière à ce qu'il y ait une légère différence de diamètre des éléments à souder.
Laissez les éléments sur l'adaptateur pendant le temps indiqué dans le tableau. Ensuite, les éléments soudés doivent être retirés des adaptateurs et connectés en les insérant les uns dans les autres. N'insérez pas les éléments plus profondément que la limite de la zone chauffée. Laisser refroidir la connexion en évitant toute déformation.
Une fois le travail terminé, éteignez le soudeur et débranchez-le du secteur. Placez-le sur le support jusqu'à ce qu'il soit complètement refroidi. Retirez les adaptateurs de tuyau et effectuez la maintenance de l'outil et des adaptateurs.
7. Élimination
Élimination de l'emballage
Veuillez garder l'emballage de l'appareil (carton, plastique, polystyrène) afin de pouvoir le renvoyer dans les meilleures conditions en cas de besoin.
Élimination des appareils usagés
Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés en suivant leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.
Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
8. Transport et stockage
Pendant le transport, l'appareil doit être protégé contre les vibrations et le basculement et ne doit pas être placé à l'envers. L'appareil doit être stocké dans un endroit bien ventilé, avec de l'air sec et exempt de gaz corrosifs.
9. Nettoyage et entretien
Les réparations doivent être effectuées uniquement par des centres de service agréés utilisant exclusivement des pièces de rechange d'origine. Cela garantit le fonctionnement sûr et fiable du produit.
ATTENTION! Avant d'effectuer tout réglage, entretien ou maintenance, assurez-vous que le produit est débranché. Une fois ces opérations terminées, évaluez l'état technique du produit grâce à une inspection externe des composants clés, notamment le corps et la poignée, le cordon d'alimentation et la fiche, la fonctionnalité de l'interrupteur d'alimentation, la propreté des fentes d'aération, les étincelles des balais et le niveau de bruit des roulements et des engrenages pendant le fonctionnement. Vérifiez également les performances et la fluidité du démarrage.
Pendant la période de garantie, ne démontez pas le produit et ne remplacez aucune pièce, car cela annulerait la garantie. Toute irrégularité constatée lors de l'inspection ou du fonctionnement de l'outil doit être traitée par un service de réparation professionnel. Après utilisation, nettoyez le boîtier, les fentes d'aération, les interrupteurs, la poignée auxiliaire et les protections avec de l'air comprimé (maximum 0,3 MPa), une brosse ou un chiffon, en évitant les nettoyants chimiques. Essuyez les outils et les poignées avec un chiffon propre et sec.
