BEDIENUNGSANLEITUNG SWM-1000S MSW
Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Richtigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über info@expondo.com erhältlich.
1. Symbole
Bitte machen Sie sich mit der Bedienungsanleitung vertraut.
Recycelbares Produkt.
Erfüllt die Anforderungen der einschlägigen Sicherheitsnormen.
Es muss Schutzkleidung verwendet werden, die den gesamten Körper schützt.
Achtung! Es sind Schutzhandschuhe zu tragen.
Es muss eine Schutzbrille verwendet werden.
Fußschutz verwenden.
Achtung! Heiße Oberfläche kann Verbrennungen verursachen!
Achtung! Brand- oder Explosionsgefahr.
Achtung! Giftige Dämpfe, Vergiftungsgefahr. Gase und Dämpfe können gesundheitsschädlich sein. Beim Schweißen werden Schweißgase und -dämpfe freigesetzt. Das Einatmen dieser Substanzen kann gesundheitsschädlich sein.
Eine Schweißmaske mit entsprechender Filterschattierung muss verwendet werden.
ACHTUNG! Schädliche Strahlung des Schweißlichtbogens.
Stromführenden Teile dürfen nicht berührt werden.
ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.
2. Technische Daten
| Beschreibung des Parameters Parameterwert | ||
| Produktname | Schweißmaschine | |
| Modell | MSW-SWM-1800P | MSW-SWM-1000S |
| Nenneingangsspannung [V] / Frequenz [Hz] 230 / 50 | ||
| Leistung [W] 1750 800 | ||
| Max temp.[°C] | 320 | |
| Durchmesser der Schweißnaht [mm] 20, 25, 32, 40, 50, 63 | ||
| IP-Klasse | IPXO | |
| Insulation class | I | |
| Abmessungen (Breite x Tiefe x Höhe) [cm] 110*380*80 | 140*350*60 | |
| Gewicht [kg] 2,15 1,8 | ||
3. Allgemeine Beschreibung
Das Handbuch soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.
VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.
Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, müssen Sie es ordnungsgemäß bedienen und warten, indem Sie die Richtlinien in dieser Bedienungsanleitung befolgen. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen zur Verbesserung der Qualität vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wird die Anlage so konzipiert und gebaut, dass die Risiken durch Lärmemissionen auf ein Minimum reduziert werden.
4. Allgemeine Hinweise zur Verwendung
a) Das Gerät ist entsprechend seinem Verwendungszweck unter Beachtung der Gesundheits- und Sicherheitsvorschriften sowie der sich aus den Angaben auf dem Typenschild ergebenden Einschränkungen (IP-Schutzart, Einschaltdauer, Versorgungsspannung usw.) zu verwenden.
b) Öffnen Sie das Gerät nicht, da dies zum Erlöschen der Garantie führt; außerdem können explodierende Teile Verletzungen verursachen.
c) Der Hersteller haftet nicht für technische Änderungen an den Geräten oder für Sachschäden, die sich aus der Einführung dieser Änderungen ergeben.
d) Wenden Sie sich im Falle einer Fehlfunktion des Geräts an den Kundendienst.
e) Decken Sie die Lüftungsschlitze des Geräts nicht ab - stellen Sie das Schweißgerät in einem Abstand von 30 cm zu den umgebenden Gegenständen auf.
f) Das Schweißgerät darf nicht unter dem Arm oder nahe am Körper gehalten werden.
g) Das Gerät muss während des Betriebs geerdet sein.
h) Wenn die LED für thermische Überlastung während des Betriebs des Geräts aufleuchtet, stellen Sie den Betrieb sofort ein und warten Sie, bis das Gerät abgekühlt ist.
i) Wenn das Gerät über einen längeren Zeitraum oder mit hohem Strom betrieben wird, schalten Sie die Stromversorgung erst aus, wenn das Gerät abgekühlt ist.
j) Schalten Sie das Gerät während des Schweißens nicht aus!
k) Warten Sie das Gerät regelmäßig und reinigen Sie das Innere des Geräts von Staub.
5. Zweck des Produkts
Das Produkt ist ein Werkzeug zum Verbinden von Rohren und Verbindungselementen aus thermoplastischen Werkstoffen durch Schweißen.
Das Produkt ist ausschließlich für den häuslichen Gebrauch bestimmt und darf nicht für gewerbliche Zwecke, d. h. in Fabriken oder für gewinnbringende Arbeiten, verwendet werden.
Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Geräts entstehen.
6. Betrieb des Geräts

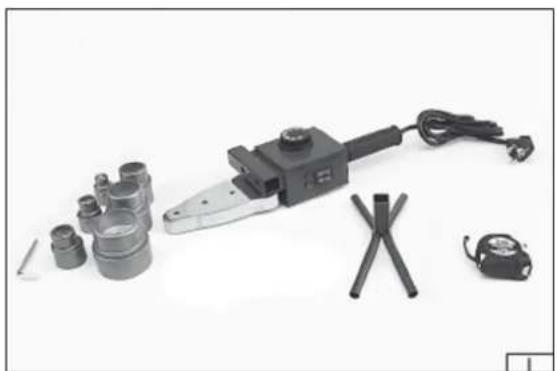

Das Produkt wird komplett geliefert und muss nicht montiert werden. Er ist mit Rohradaptern und einer Halterung versehen.
MSW-SWM-1800P
6.1. Allgemeine Anweisungen
Vergewissern Sie sich vor Beginn der Arbeiten, dass das Gehäuse, das Netzkabel, der Stecker und eventuelle Verlängerungskabel unbeschädigt sind. Reinigen Sie das Werkzeug und die Lüftungsschlitze nach Bedarf. Verwenden Sie zur Reinigung des Schweißgeräts keine Metallwerkzeuge, da diese die Verbindungselemente oder den Heizkopf beschädigen können. Wenn Sie eine Beschädigung feststellen, stellen Sie die Verwendung sofort ein.
Achtung! Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Arbeiten wie den Austausch von Rohradaptern oder Reinigungsarbeiten durchführen.
6.2. Einbau von Rohradaptern (siehe Abbildung II)
Wählen Sie den Adaptersatz, der dem gewünschten Durchmesser entspricht. Vergewissern Sie sich, dass die Kontaktflächen zwischen dem Heizkopf und den Adaptern sauber sind. Befestigen Sie die Adapter sicher auf beiden Seiten des Heizkopfes. Beachten Sie bei der Positionierung der Adapter die Richtlinie, dass kleinere Adapter näher am Ende des Kopfes angebracht werden sollten. Der Rand jedes Adapters muss innerhalb der Begrenzung des Heizkopfes bleiben.
Es darf jeweils nur ein Durchmesser von Adaptern installiert werden.
6.3. Beheizen
MSW-SWM-1800P
Nach Abschluss der Installation stellen Sie das Schweißgerät auf die Halterung (III). Achten Sie darauf, dass die Rohradapter und der Heizkopf nicht mit anderen Gegenständen in Berührung kommen. Stellen Sie die richtige Temperatur mit dem Drehknopf (IV) ein. Die Wahl der Temperatur sollte sich an den Angaben in der Spezifikation der zu schweißenden Materialien orientieren. Schließen Sie den Stecker des Netzkabels an das Stromnetz an. Schalten Sie den Strom ein, indem Sie die entsprechenden Einstellschalter (V) wählen. Bei kleineren Durchmessern kann die Leistung
von 750 W verwendet werden, drücken Sie dazu einen der Knöpfe, bei größeren Durchmessern wählen die angeschlossenen Elemente die Leistung von 1500 W, drücken Sie dazu beide Schalter.
Die Thermostatlampe leuchtet auf, was bedeutet, dass die Aufwärmphase begonnen hat. Die Leuchte erlischt, wenn der Aufwärmvorgang abgeschlossen ist. Die Schweißung ist betriebsbereit.
MSW-SWM-1000S
Nach Abschluss der Installation stellen Sie das Schweißgerät auf die Halterung (III). Achten Sie darauf, dass die Rohradapter und der Heizkopf nicht mit anderen Gegenständen in Berührung kommen. Stellen Sie die richtige Temperatur mit dem Drehknopf (IV) ein. Die Wahl der Temperatur sollte sich an den Angaben in der Spezifikation der zu schweißenden Materialien orientieren. Schließen Sie den Stecker des Netzkabels an das Stromnetz an. Die Thermostatlampe leuchtet auf, was bedeutet, dass die Aufwärmphase begonnen hat. Das Licht erlischt, wenn der Aufwärmvorgang abgeschlossen ist. Die Schweißung ist betriebsbereit.
6.4. Schweißen
Die zu schweißenden Elemente müssen von Schmutz, Feuchtigkeit und Staub befreit werden.
Nach Beendigung des Heizvorgangs ein Rohr oder ein Verbindungselement auf den Adapter (V) stecken. Legen Sie ein Teil auf den Adapter und das andere in den Adapter, so dass ein leichter Unterschied im Durchmesser der zu verschweißenden Elemente besteht.
Lassen Sie die Elemente während der in der Tabelle angegebenen Zeit auf dem Adapter. Anschließend müssen die geschweißten Elemente aus den Adaptern entfernt und durch Ineinanderstecken verbunden werden. Stecken Sie die Elemente nicht tiefer als bis zur Grenze des beheizten Bereichs. Lassen Sie die Verbindung abkühlen, um Verformungen zu vermeiden.
Schalten Sie das Schweißgerät nach Abschluss der Arbeiten aus und trennen Sie es vom Netz. Legen Sie ihn auf die Unterlage, bis er vollständig abgekühlt ist. Entfernen Sie die Rohradapter und führen Sie Wartungsarbeiten am Werkzeug und den Adaptern durch.
7. Entsorgung
Beseitigung der Verpackung
Bewahren Sie die Verpackungselemente (Karton, Kunststoffbänder und Styropor) bitte auf, damit das Gerät bei einer eventuellen Rücksendung an den Service so gut wie möglich während des Versands geschützt werden kann!
Entsorgung von Altgeräten
Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.
8. Transport und Lagerung
Das Gerät muss während des Transports vor Stößen und dem Umkippen gesichert werden, außerdem darf es nicht mit der Unterseite nach oben (auf dem Kopf stehend) aufgestellt werden. Das Gerät muss in einem gut gelüfteten Raum mit trockener Luft und ohne korrosive Gase gelagert werden.
9. Reinigung und Wartung
Reparaturen sollten nur von autorisierten Servicestellen unter ausschließlicher Verwendung von Originalersatzteilen durchgeführt werden. Dadurch wird der sichere und zuverlässige Betrieb des Produkts gewährleistet.
ACHTUNG! Vergewissern Sie sich vor der Durchführung von Einstellungen, Wartungs- oder Instandhaltungsarbeiten, dass das Gerät vom Stromnetz getrennt ist. Beurteilen Sie nach Abschluss dieser Arbeiten den technischen Zustand des Geräts durch eine externe Inspektion der wichtigsten Komponenten, einschließlich des Gehäuses und des Griffs, des Netzkabels und des Steckers, der Funktionstüchtigkeit des Netzschalters, der Sauberkeit der Lüftungsschlitze, der Funkenbildung der Bürste und des Geräuschpegels von Lagern und Getrieben während des Betriebs. Überprüfen Sie auch die Startleistung und die Laufruhe.
Während der Garantiezeit dürfen Sie das Produkt nicht zerlegen oder Teile austauschen, da dies zum Erlöschen der Garantie führt. Alle Unregelmäßigkeiten, die bei der Inspektion oder beim Betrieb des Werkzeugs festgestellt werden, sollten von einem professionellen Reparaturdienst behoben werden. Reinigen Sie nach dem Gebrauch das Gehäuse, die Lüftungsschlitze, die Schalter, den Hilfsgriff und die Schutzvorrichtungen mit Druckluft (maximal 0,3 MPa), einer Bürste oder einem Tuch, das keine chemischen Reinigungsmittel enthält. Wischen Sie Werkzeuge und Griffe mit einem sauberen, trockenen Tuch ab.
2. Technische gegevens
| Beschrijving parameter Waarde parameter | ||
| Productnaam | Pijp | |
| Model | MSW-SWM-1800P | MSW-SWM-1000S |
| Nominale ingangsspanning [V] / frequentie [Hz] 230 / 50 | ||
| Vermogen [W] 1750 800 | ||
| Maximale temperatuur [ °C ] 320 | ||
| Lasdiameter [mm] 20, 25, 32, 40, 50, 63 | ||
| IP-klasse | IPXO | |
| Isolatiefactor | I | |
| Afmetingen (breedte x diepte x hoogte) [cm] 110*380*80 140*350*60 | ||
| Gewicht [kg] 2,15 1,8 | ||
