Produkttyp	Rohrschweißgerät (Schmelzschweißen)
Marke	MSW
Modell	SWG-SW02A
Nennspannung	230 V / 50 Hz
Nennleistung	800 W
Schweißdurchmesser	20, 25, 32 mm
Maximaltemperatur	320 °C
Abmessungen (L × B × H)	400 × 110 × 140 mm
Gewicht	1,3 kg
Anzeige	Digitalbildschirm
Temperatureinstellung	Einstelltasten (Pfeile und SET)
Leuchtanzeigen	Rote Leuchte (heizen) und grüne Leuchte (bereit)
Aufheizzeit (20 mm)	5 Sekunden
Aufheizzeit (25 mm)	7 Sekunden
Aufheizzeit (32 mm)	8 Sekunden
Schmelztiefe (20 mm)	14 mm
Schmelztiefe (25 mm)	16 mm
Schmelztiefe (32 mm)	20 mm
Abkühlzeit	3 bis 4 Minuten (ca.)
Enthaltenes Zubehör	Heizdüsen (20, 25, 32 mm), Spannschlüssel
Sicherheit	Erdung erforderlich, Überhitzungsschutz
Verwendung	Nur innen, Feuchtigkeit vermeiden
Reinigung	Heizplatte nach Gebrauch mit einem trockenen Tuch reinigen
Reparierbarkeit	Qualifizierten Fachmann hinzuziehen

Häufig gestellte Fragen - SWG-SW02A MSW

Wie schalte ich das Schweißgerät SWG-SW02A ein?

Schließen Sie das Gerät an eine geerdete Steckdose an und schalten Sie es mit dem Schalter ein. Die rote Leuchte zeigt das Aufheizen an. Warten Sie auf die grüne Leuchte, um es zu verwenden.

Welche Rohrdurchmesser können mit diesem Modell geschweißt werden?

Dieses Modell unterstützt die Durchmesser 20, 25 und 32 mm. Verwenden Sie die mitgelieferten entsprechenden Heizdüsen.

Wie stelle ich die Schweißtemperatur ein?

Verwenden Sie die Pfeiltasten (↑, ↓) und die Umschalttaste (←), um die angezeigte Temperatur anzupassen, und drücken Sie dann 'SET' zur Bestätigung. Die 'OUT'-Leuchte leuchtet, wenn die Temperatur erreicht ist.

Was bedeuten die rote und grüne Leuchte?

Die rote Leuchte leuchtet, wenn das Gerät heizt. Die grüne Leuchte leuchtet, wenn die Solltemperatur erreicht ist und die Maschine schweißbereit ist.

Wie lange dauert das Aufheizen für ein 20 mm Rohr?

Für ein 20 mm Rohr beträgt die Aufheizzeit 5 Sekunden. Die empfohlene Schmelztiefe beträgt 14 mm.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie Schutzhandschuhe, stellen Sie eine ordnungsgemäße Erdung sicher, halten Sie brennbare Materialien fern und verwenden Sie das Gerät nicht im Regen.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich konzipiert. Vermeiden Sie jegliche Exposition gegenüber Wasser oder Feuchtigkeit, um elektrische Schläge zu verhindern.

Wie reinige ich die Heizplatte?

Lassen Sie das Gerät vollständig abkühlen und wischen Sie dann die Heizplatte mit einem trockenen, nicht scheuernden Tuch ab. Verwenden Sie keine Chemikalien.

Was tun, wenn die Leuchten dauerhaft leuchten?

Wenn die Leuchten nach ungewöhnlicher Zeit ihren Zustand nicht ändern, schalten Sie das Gerät sofort aus und trennen Sie es vom Netz. Lassen Sie es von einem Fachmann überprüfen.

Wo finde ich Ersatzteile für das SWG-SW02A?

Kontaktieren Sie den Hersteller oder einen autorisierten Händler. Für Reparaturen wenden Sie sich an einen qualifizierten Fachmann.

BEDIENUNGSANLEITUNG SWG-SW02A MSW

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

des ParametersBeschreibung	des ParametersWert
Produktname	Rohrschweißmaschine
Modell	MSW-SWG-SW01A	MSW-SWG-SW02A
Nennspannung [V] / Frequenz [Hz]	230 / 50
Nennleistung [W]	950	800
Durchmesser der Schweißnaht [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
Max. Temperatur [°C]	320
Abmessungen [Breite x Tiefe x Höhe; mm]	410 x 110 x 140	400 x 110 x 140
Gewicht [kg]	1,5	1,3

HINWEIS! Die Zeichnungen in diesem Handbuch dienen nur zur Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.

ACHTUNG! Trotz der sicheren Konstruktion des Geräts und seiner Schutzvorrichtungen sowie trotz der Verwendung zusätzlicher Elemente zum Schutz des Bedieners besteht bei der Verwendung des Geräts ein geringes Unfall- oder Verletzungsrisiko. Bleiben Sie wachsam und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.

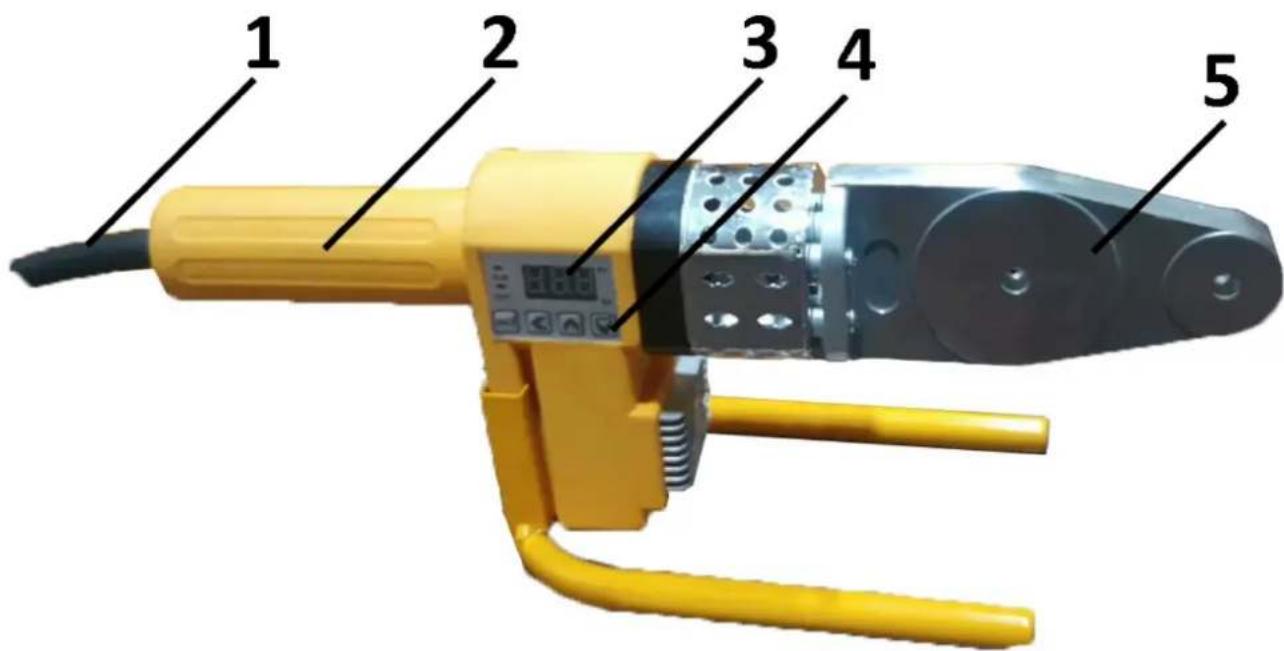

1	Netzkabel
2	Griff
3	Bildschirm
4	Tasten einstellen
5	Heizungsbrett

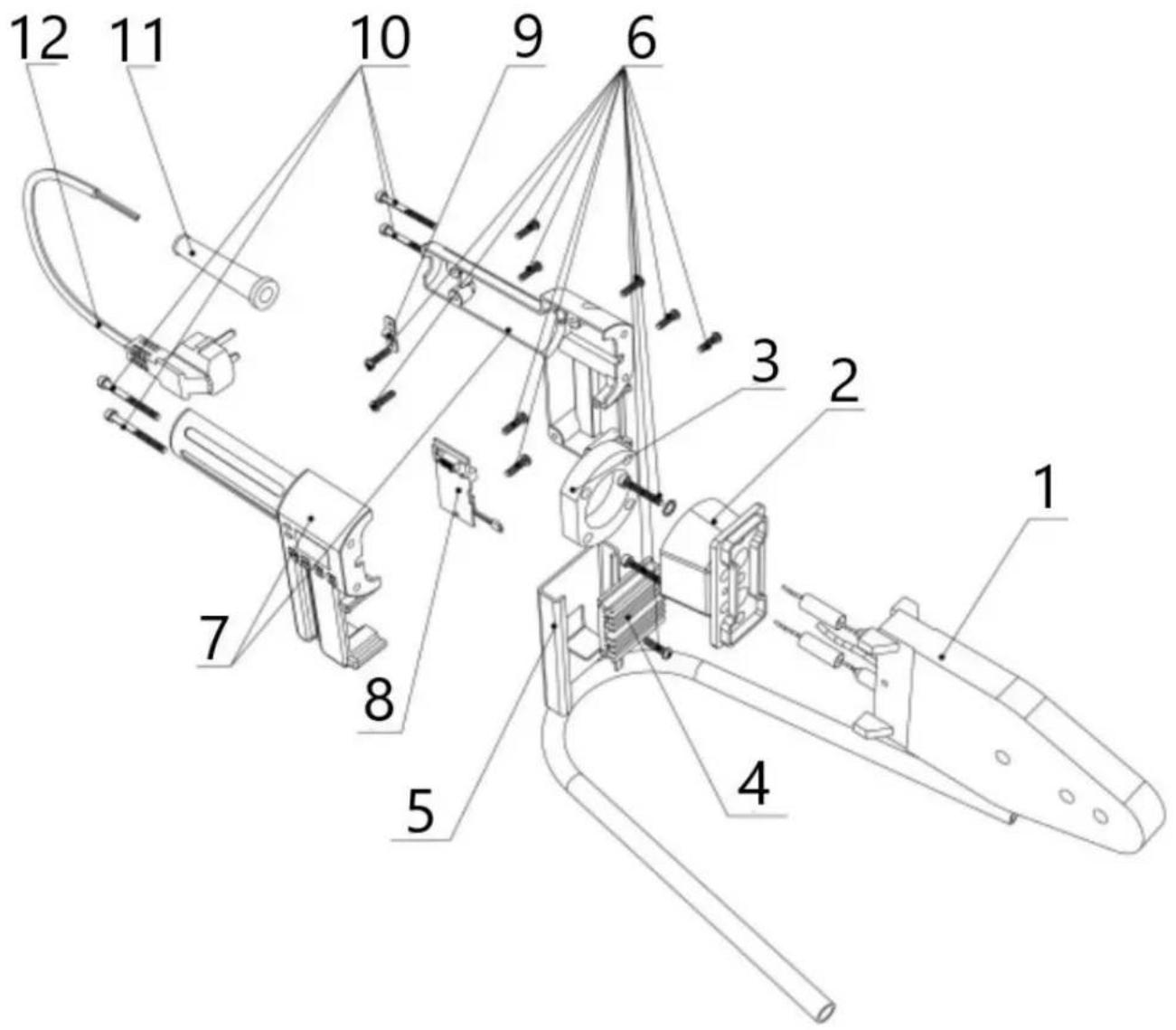

1. Kochfeld
2. Verbindung
3. Isolierung
4. Heizkörper
5. Ablage
6. Schnecke
7. Körper der Maschine
8. Leiterplatte
9. Drahtklammer
10. Verbindungsschraube
11. Griff aus Draht
12. Seil

II. Verwendung von

1. Aufstellen des Geräts

Stellen Sie das Gerät auf eine stabile, ebene Fläche. Installieren Sie die entsprechenden Heizungssteckdosen gemäß den erforderlichen Spezifikationen. Befestigen Sie die Heizbuchsen mit einem Schraubenschlüssel fest an der Platine. In der Regel sollten kleinere Steckdosen an der Vorderseite der Heizplatte angebracht werden.

2. Einschalten des Geräts

Schalten Sie das Gerät ein. Vorsicht! Stellen Sie sicher, dass die Stromversorgung geerdet ist. Eine rote Kontrollleuchte zeigt an, dass das Gerät heizt. Wenn die grüne Anzeige aufleuchtet, hat das Gerät die richtige Temperatur erreicht und ist einsatzbereit.

Verwenden Sie die Tasten Shift ←, Up ↑ und Down ↓, um die Temperatur einzustellen und bestätigen Sie mit der Taste "SET".

3. Bereiten Sie das Rohr vor und erhitzen Sie es

a. Schneiden Sie das Rohr auf die gewünschte Länge zu. b. Setzen Sie das Rohr oder den Fitting für die angegebene Heizzeit in die Heizköpfe ein (Einzelheiten siehe Tabelle unten). c. Nach dem Erhitzen das Rohr oder Fitting schnell herausnehmen und bis zur gewünschten Tiefe einführen. Hinweis: Drehen oder schrauben Sie das Rohr nicht in die richtige Position, sondern schieben Sie es einfach hinein, damit es richtig sitzt.

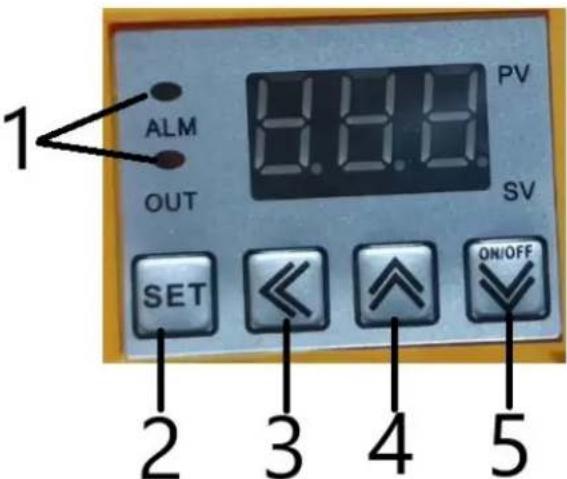

1	Wenn das Gerät in Betrieb genommen wird, leuchtet diese Anzeige auf
2	Taste Temperatur einstellen
3	Nummerntaste wählen
4	Taste Temperaturanstieg
5	Taste "Temperatur senken".Wenn die Temperatur eingestellt ist, drücken Sie diese Taste einmal. Die "OUT"-Lampe leuchtet auf und zeigt damit an, dass das Gerät bereit ist und seine Arbeit aufgenommen hat.

Spezifikation (mm)	Aufheizzeit (s)	Schmelztiefe (mm)	Abkühlzeit (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Hinweis: Wenn die Temperatur unter 5°C liegt, verlängern Sie die Heizzeit um 50%.

III. Warnhinweise

1. Überprüfen Sie das Gerät

Überprüfen Sie die äußere Abdeckung und die Kabel des Geräts vor dem Gebrauch. Nehmen Sie die Maschine nicht in Betrieb, wenn ein Teil beschädigt ist.

2. Erdung sicherstellen

Die Stromversorgung muss ordnungsgemäß geerdet sein.

3. Vermeiden Sie den Kontakt mit Flüssigkeiten

Vermeiden Sie das Eindringen von Wasser oder anderen Flüssigkeiten in das Gerät. Benutzen Sie das Gerät an regnerischen Tagen nicht im Freien.

4. Halten Sie brennbare Materialien fern

Halten Sie einen sicheren Abstand zwischen der Maschine und brennbaren Materialien ein.

5. Verwenden Sie Schutzhandschuhe

Es wird dringend empfohlen, dass die Bediener bei der Arbeit mit der Maschine Handschuhe tragen.

6. Beschränken Sie den Zugang auf Fachleute

Aus Gründen der Sicherheit und der optimalen Leistung sollten nur qualifizierte Fachleute das Gerät öffnen oder die Temperatureinstellungen vornehmen.

7. Anzeigeleuchten des Monitors

Wenn sich die Anzeigeleuchten über einen längeren Zeitraum nicht ändern, liegt möglicherweise eine Fehlfunktion des Geräts vor. Stellen Sie die Arbeit sofort ein und schalten Sie den Strom ab.

8. Wenden Sie sich an einen Fachmann

Wenn das Gerät repariert werden muss, wenden Sie sich an den Hersteller oder einen qualifizierten Fachmann.
