BRUKSANVISNING SWG-SW02A MSW
Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via info@expondo.com.
Tekniska data
| Parameter beskrivning | Parameter värde | |
| Produktnamn | Rörsvetsmaskin | |
| Modell | MSW-SWG-SW01A | MSW-SWG-SW02A |
| Märkspänning [V~] / Frekvens [Hz] | 230 / 50 | |
| Nominell effekt [W] | 950 | 800 |
| Svetsdiameter [mm] | 20, 25, 32, 40, 50, 63 | 20, 25, 32 |
| Max. temperatur [°C] | 320 | |
| Mått [bredd x djup x höjd; mm] | 410 x 110 x 140 | 400 x 110 x 140 |
| Vikt [kg] | 1,5 | 1,3 |
OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.
OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.


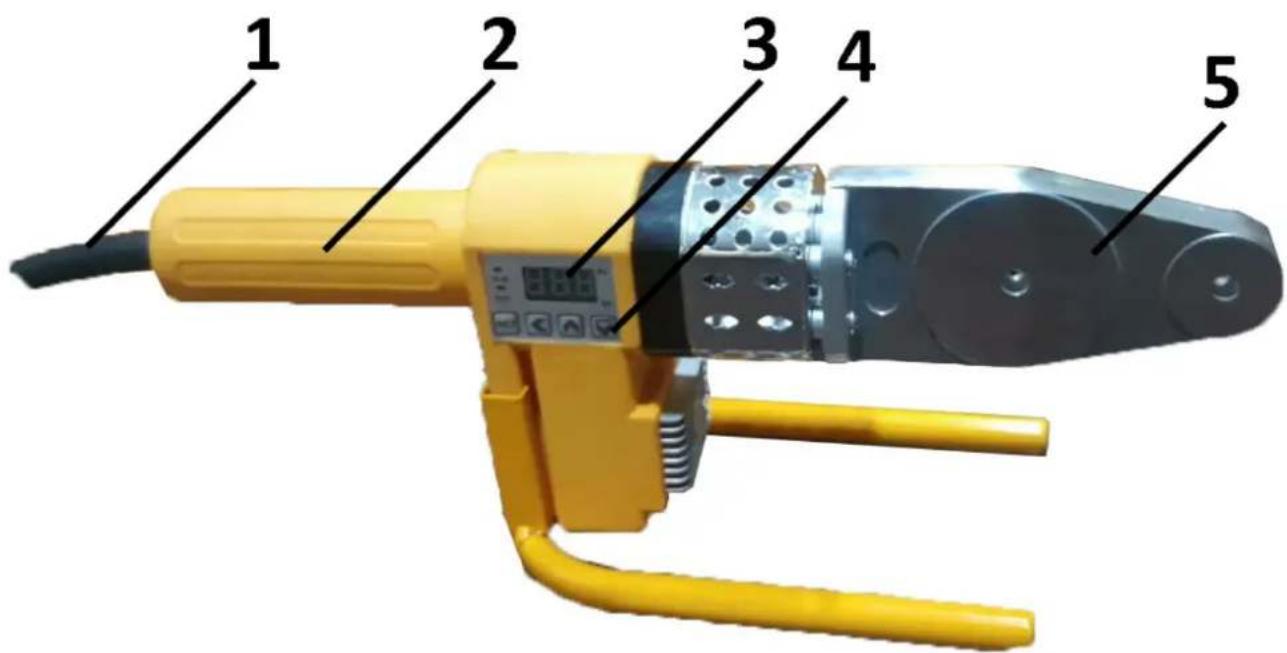

1 2 3 4 5| 1 | Nätsladd |
| 2 | Handtag |
| 3 | Skärm |
| 4 | Inställningsknappar |
| 5 | Värmebräda |
- Värmebräda
- Standard
- Isolering
- Radiator
- Stödelement
- Gängad bult
- Maskinkropp
- Kretskort
- Trådklämma
- Anslutningsskruv
- Trådhandtag
- Kabel
II. Använder
- Ställ in maskinen
Placera maskinen på en stabil, plan yta. Installera lämpliga värmeuttag baserat på de erforderliga specifikationerna. Fäst värmeuttagen ordentligt på brädan med en skiftnyckel. Vanligtvis bör mindre uttag placeras på framsidan av värmebrädan.
- Slå på maskinen
Slå på strömmen. Varning: Se till att strömförsörjningen är jordad. En röd indikatorlampa visar att maskinen värms upp. När den gröna indikatorlampan tänds har maskinen nätt rätt temperatur och är redo att användas.
Använd Shift ← , Up ↑ och Down ↓ knapparna för att justera temperaturen och bekräfta med "SET" knappen.
- Förbered och värm röret
a. Kapa röret till önskad längd.
b. Sätt in röret eller kopplingen i värmehuvudena under den angivna uppvärmningstiden (se tabellen nedan för
detaljer).
c. Efter uppvärmning, ta snabbt bort röret eller kopplingen och för in den på plats till önskat djup. Obs: Vrid eller skruva inte röret på plats; tryck bara in den för att säkerställa en korrekt passform.
| 1 | När maskinen börjar arbeta tänds denna indikatorlampa |
| 2 | Ställ in temperatur-knapp |
| 3 | Välj nummerknapp |
| 4 | Knapp för temperaturhöjning |
| 5 | Knapp för temperatursänkning.När temperaturen är inställd, tryck en gång på denna knapp. "OUT"-lampan tänds, vilket indikerar att maskinen är klar och har börjat arbeta. |
| Specifikation (mm) | Uppvärmningstid(er) | Smältdjup (mm) | Kyltid (mm) |
| 20 | 5 | 14 | 3 |
| 25 | 7 | 16 | 3 |
| 32 | 8 | 20 | 4 |
| 40 | 12 | 21 | 4 |
| 50 | 18 | 22,5 | 5 |
| 63 | 24 | 24 | 6 |
Obs: Om temperaturen är under 5°C, öka uppvärmningstiden med 50 %
III. Varning
-
Inspektera maskinen Kontrollera maskinens yttre käpa och kablar före användning. Använd inte maskinen om någon del är skadad.
-
Säkerställ jordning Strömförsörjningen måste vara ordentligt jordad.
-
Förhindra vätskeexponering Undvik att vatten eller andra vätskor kommer in i maskinen. Använd inte maskinen utomhus under regniga dagar.
-
Håll brandfarliga material borta Håll ett säkert avständ mellan maskinen och eventuellt brandfarligt material.
-
Använd skyddshandskar Det rekommenderas starkt att operatörer bär handskar när de arbetar med maskinen.
-
Begränsa tillgången till proffs För säkerhet och optimal prestanda bör endast kvalificerade fackmän öppna maskinen eller justera dess temperaturinställningar.
-
Monitorindikatorlampor Om indikatorlamporna inte ändras under en längre tid kan det vara fel på enheten. Stoppa arbetet omedelbart och stäng av strömmen.
-
Sök professionell reparation Om maskinen behöver repareras, kontakta tillverkaren eller en kvalificerad fackman.
