BRUKSANVISNING WPA-350120 MSW

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Svetspositionerare
Modell	MSW-WPA-500250	MSW-WPA-350120
Ingångsspänning	230V~50Hz
Märkeffekt	400 W	125 W
Vinkel justerbar	-45-90°	0-135°
Rotationshastighet [rpm]	0 - 5
Max belastning	500 kg	350 kg
Tallrikens diameter	550 mm	330 mm
Vikt	220 kg	40,35 kg
Mått (längd x bredd x höjd, cm)	60 x 66 x 65	40 x 40 x 48

Viktigt: Spara denna handbok för framtida referens!

Denna manual innehåller viktig information, inklusive säkerhetsvarningar, monteringsinstruktioner, drift- och underhållsprocedurer och en reservdelslista med diagram. Förvara denna handbok tillsammans med fakturan på en säker, torr plats för framtida referens.

Säkerhetsvarningar och försiktighetsåtgärder

Varning: Underlåtenhet att följa dessa säkerhetsinstruktioner kan resultera i allvarliga skador

Att använda denna maskin innebär vissa risker. Att använda maskinen ansvarsfullt och med försiktighet kan avsevärt minska risken för personskador. Att ignorera eller förbise standardsäkerhetsåtgärder kan dock leda till allvarlig skada för operatören.

Läs alla instruktioner noggrant innan du använder maskinen.

1. Allmänna säkerhetsinstruktioner

• Håll arbetsområdet rent. Belamrade områden ökar risken för skador.
• Observera arbetsområdets förhållanden. Använd inte maskiner eller elverktyg på fuktiga eller våta platser. Utsätt dem inte för regn. Se till att arbetsområdet är väl upplyst. Använd inte elektriskt drivna verktyg i närheten av brandfarliga gaser eller vätskor.
• Håll barn borta från arbetsområdet. Barn får aldrig vistas i arbetsområdet. Låt dem inte hantera maskinen, verktygen eller förlängningssladdar.
• Förvara inaktiv utrustning på rätt sätt. När de inte används, förvara verktyg på en torr plats för att förhindra rost. Lås alltid verktyg och förvara dem utom räckhäll för barn.
• Använd inte överdriven kraft. Använd verktyget i avsedd hastighet för säker och effektiv drift. Använd inte felaktiga tillbehör för att överskrida verktygets kapacitet.
• Använd endast rätt verktyg. Tvinga inte ett litet verktyg eller tillbehör för att utföra arbetet med ett stort industriverktyg. Använd endast varje verktyg för dess avsedda ändamål.
• Bär lämpliga kläder och skyddsutrustning. Bär inte löst sittande kläder eller smycken, eftersom de kan fastna i rörliga delar. Bär skyddande, icke-ledande kläder och halkfria skor. Fäst långt här med lämplig täckning.
• Använd ögon- och hörselskydd. Bär alltid ISO-godkända skyddsglasögon. Använd en helskärm om du producerar metallspan eller träflis. Bär en ISO-godkänd dammask eller andningsskydd när du arbetar runt metall, kemikalier, damm eller dimma.
• Överdriv inte. Behåll alltid rätt fotfäste och balans. Undvik att sträcka dig över eller tvärs över en löpande maskin.
• Underhåll verktygen med omsorg. Håll verktygen skarpa och rena för bättre och säkrare prestanda. Följ instruktionerna för smörjning och byte av tillbehör. Håll handtagen rena, torra och fria från olja och fett.
• Håll dig alert. Var uppmärksam på vad du gör och använd sunt förnuft. Använd inte maskinen om du är trött.
• Kontrollera om det finns skadade delar. Innan du använder maskinen, inspektera delar för skador och se till att de fungerar korrekt. Kontrollera om rörliga delar, trasiga komponenter eller andra tillständ som kan påverka driften är inriktade och fastklämda. Reparation eller byte av skadade delar bör utföras av en kvalificerad tekniker.
• Skydda mot elektriska stötar. Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåpsskåp.
• Använd endast godkända reservdelar och tillbehör. Vid service av maskinen, använd endast reservdelar som är identiska med originalet. Använd endast tillbehör avsedda för detta verktyg, tillgängliga från distributören.

• Använd inte verktyg under påverkan av alkohol eller droger. Läs varningsetiketter på receptbelagda läkemedel för att avgöra om de försämrar omdöme eller reflexer. Om du är osäker, använd inte verktyget.

• Lämna inte maskinen förrän den har stannat helt. Lämna aldrig en rullande maskin obevakad. Stäng alltid av den när den inte är i drift.

• Se till att maskinen är bortkopplad från strömförsörjningen när du utför underhåll, justeringar eller reparationer.
• Jorda alla maskiner. Se alltid till att din maskin är ordentligt jordad för att minska risken för elektriska stötar.
• Använd inte maskiner i farliga miljöer. Undvik att använda motordrivna maskiner på fuktiga eller våta platser eller utsätta dem för regn. Håll arbetsområdet väl upplyst.
• Stoppa maskinen innan du servar eller byter tillbehör.

Säkerhetsvarningar före användning

• Förankra maskinen ordentligt i golvet före användning för att förhindra att den välter.
• Se till att arbetsbordet är plant innan du fäster arbetsstycket.
• Se till att justerklämmans handtag är ordentligt läst innan du startar maskinen för att förhindra att arbetsbordet förskjuts under drift.
• Se till att axialkullagret under arbetsbordet är tillräckligt smord innan du använder arbetsbordet.
  • Rör inte elektriska strömbrytare med våta händer.
• Innan strömmen slås på, se till att det inte finns några personer eller hinder i riskområdet runt den roterande maskinen.
• Se till att arbetsstycket är säkert fixerat innan du roterar arbetsbordet.
• Säkra arbetsstycket med externt stöd när du justerar arbetsbordets vinkel för att förhindra rörelse och undvika operatörsskador.
• Håll alla kroppsdelar borta från den roterande maskinen.
• Överskrid inte maskinens lastkapacitet.
• Håll bordet horisontellt när du flyttar maskinen.

Notera:

Varningarna och instruktionerna i denna handbok kan inte täcka alla möjliga tillständ och situationer som kan uppstå när du använder denna produkt. Sunt förnuft och försiktighet är avgörande för säker användning av denna utrustning och måste utövas av operatören.

2. Maskinmått och översikt

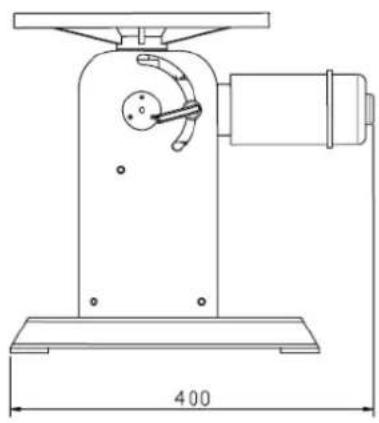

3.1 Använda MSW-WPA-350120

Justering av arbetsbordsrotation

Slå på maskinen. Arbetsbordet kommer att börja rotera när fotkontakten trycks ned och slutar rotera när fotpedalen släpps.

Styr rotationsriktningen med hjälp av vridknappen på toppen av elboxen. Om du vrider vredet medurs kommer arbetsbordet att roteras framåt (positivt); om du vrider den moturs roterar den i omvänd (negativ) riktning. Om du ställer in ratten i mitten "kran"-läget stänger du av rotationen och stoppar maskinen.

Justera rotationshastigheten med vridknappen som finns längst ner på elboxen. Vrid ratten medurs för att öka hastigheten och moturs för att minska hastigheten. Arbetsbordet ska rotera jämnt och stadigt under drift.

Justering av arbetsbordsvinkeln

Se till att maskinen har stannat helt innan du justerar arbetsbordets vinkel. Stöd arbetsbordet stadigt under justeringen; använd flera personer om arbetsstycket är tungt.

Lyft låshandskaftet uppåt för att låsa upp, justera sedan manuellt arbetsbordet till önskad vinkel.

Sänk det läsande handskaftet efter att justeringen är klar och se till att den är ordentligt låst för att avsluta vinkeljusteringen.

3.2 Använda MSW-WPA-500250

Vänster rattreglage: När maskinen är påslagen styr den vänstra ratten arbetsbordets funktion:

0 - Stäng av

1 - Bordlutning

2 - Bords horisontell rotation

Höger rattkontroll: När maskinen är avstängd styr den högra ratten arbetsbordets rotationsriktning:

0 - Stäng av

CW - Medurs (rotation framåt)

CCW - Moturs (omvänd rotation)

Hastighetskontroll: Den nedre vredet justerar arbetsbordets rotationshastighet när det roterar:

Vrid medurs för att öka hastigheten.

Vrid moturs för att minska hastigheten.

Pedalomkopplare: Arbetsbordet börjar rotera när pedalomkopplaren trycks ned och stannar när pedalomkopplaren släpps.

Varning: Se till att ändarna på sektordrevet inte frigörs från kugghjulet när arbetsbordet roterar till 45° eller 90° läge. Om detta händer kan arbetsbordet plötsligt välta, vilket kan orsaka skador på arbetsstycket och potentiell skada på operatören.

4. Sprängskiss och reservdelslista

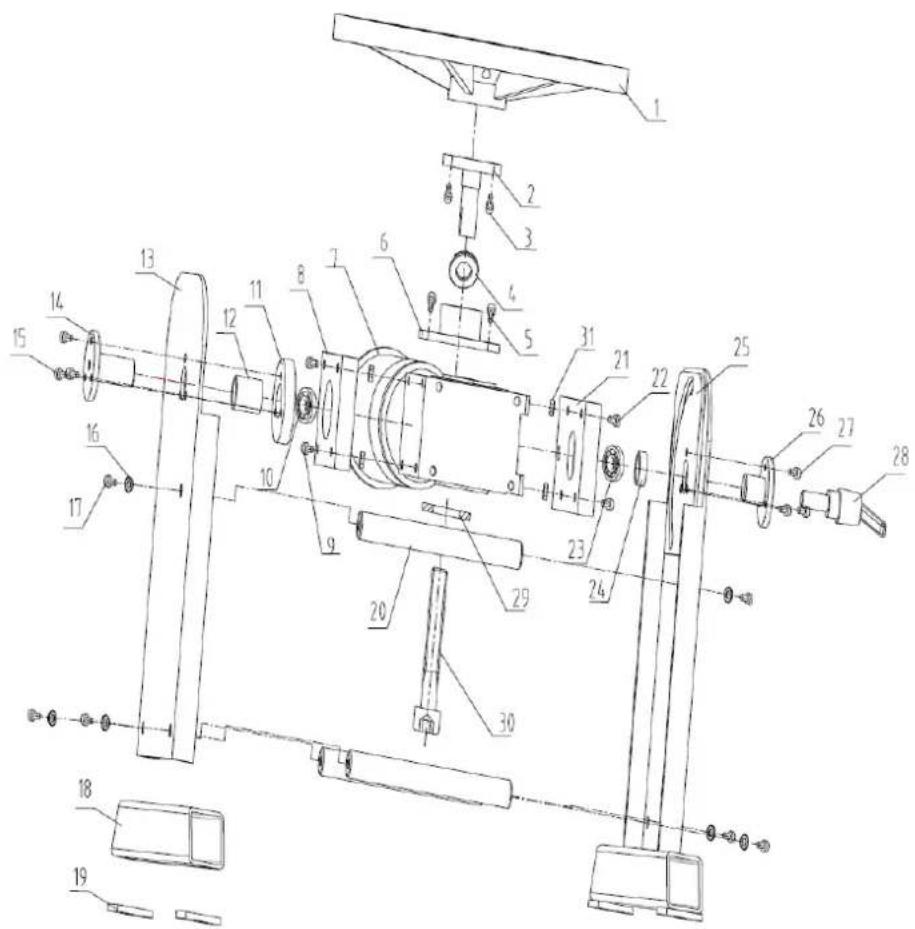

Ritning och reservdelslista MSW-WPA-350120

Nr.	Beskrivning	Antal	Nr.
1	Arbetsbord	1	17
2	Nedre anslutning av arbetsbord	1	18
3	Skruv M6x16	6	19
4	Tryckkullager	1	20
5	Skruv M6X16	4	21

6	Övre anslutning av motor	1	22
7	Motor	1	23
8	Motorns vänstra kopplingsplatta	1	24
9	Skruv M6X20	4	25
10	Spårkullager	1	26
11	Förstärkande hylsa	1	27
12	Vänster axelhylsa	1	28
13	Vänster väggskiva	1	29
14	Vänster anslutning	1	30
15	Skruv M6X16	3	31
16	Platt packning	6

Beskrivning	Antal
Skruv M8X16	6
Ben	2
Fot	4
Fogstift av väggskiva	3
Motorns högra	1
kopplingsplatta
Skruv M6X20	4
Spärkullager	1
Höger axelhylsa	1
Komponenter av höger vägg	2
Rätt anslutning	1
Skruv M6X12	3
Justerbart låsande handskaft	1
Lock	1
Skruv M8X70	1
Mutter M6	8

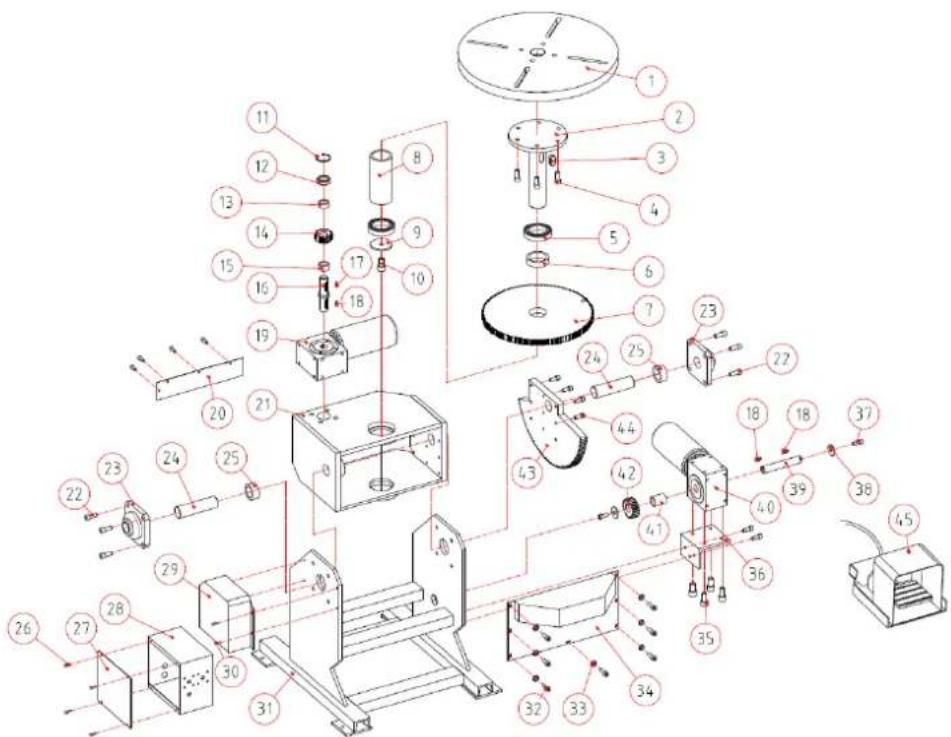

Ritning och reservdelslista MSW-WPA-500250

Nr.	Beskrivning	Antal	Nr.	Beskrivning	Antal
1	Arbetsbord	1	24	Spindel	2
2	Spindel	1	25	Skafthylsa	2
3	Platt nyckel 18x20	1	26	Skruv M4X12	8
4	Skruv M12X30	6	27	Elboxskydd	1
5	Spårkullager	2	28	Elbox	1
6	Övre skafthylsa	1	29	Sidoskydd	1
7	Stor utrustning	1	30	Skruv M6X12	4
8	Nedre axelhylsa	1	31	Ram	1
9	Nedre matta	1	32	Skruv M5X10	7
10	Skruv M6X30	1	33	Bricka	7
11	Vårtvätt	1	34	Främre omslag	1
12	Spårkullager	1	35	Skruv M8X16	7
13	Övre skafthylsa (liten)	1	36	Sittplatta	1
14	Litet redskap	1	37	Skruv M10X20	2
15	Nedre axelhylsa (liten)	1	38	Platt bricka	2
16	Axel	1	39	Axel på växellåda	1
17	Tangent	1	40	Växellåda	1
18	Tangent	1	41	Distansbussning	1
19	Växellåda	1	42	Redskap	1
20	Bakskärm	1	43	Sektorutrustning	1
21	Huvudkroppsram	1	44	Skruv M8X30	8
22	Skruv M12 X25	8	45	Fotpedal	1
23	Lager	2
