KÄYTTÖOHJE WPA-350120 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Hitsausasemointilaite
Malli	MSW-WPA-500250	MSW-WPA-350120
Tulojännite	230V ~ 50Hz
Nimellisteho	400 W	125 W
Kulma säädettävissä	-45-90°	0-135°
Pyörimisnopeus [rpm]	0 - 5
Suurin kuormitus	500 kg	350 kg
Levyn halkaisija	550 mm	330 mm
Paino	220 kg	40,35 kg
Mitat (pituus x leveys x korkeus, cm)	60 x 66 x 65	40x40x48

Tärkeää: Säilytä tämä käsikirja tulevaa käyttöä varten!

Tämä käsikirja sisältää tärkeitä tietoja, mukaan lukien turvallisuusvaroitukset, asennusohjeet, käyttö- ja huoltomenettelyt sekä osaluettelon kaavioineen. Säilytä tämä käyttöopas laskun kanssa turvallisessa ja kuivassa paikassa tulevaa tarvetta varten.

Turvallisuusvaroitukset ja varotoimet

Varoitus: Näiden turvallisuusohjeiden noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen

Tämän koneen käyttöön liittyy tiettyjä vaaroja. Koneen vastuullinen ja varovainen käyttö voi vähentää merkittävästi henkilövahinkojen riskiä. Tavallisten turvatoimien huomiotta jättäminen tai huomiotta jättäminen voi kuitenkin aiheuttaa vakavaa haittaa käyttäjälle.

Lue kaikki ohjeet huolellisesti ennen koneen käyttöä.

1. Yleiset turvallisuusohjeet

• Pidä työalue puhtaana. Sotkuiset alueet lisäävät loukkaantumisriskiä.
• Noudata työalueen olosuhteita. Älä käytä koneita tai sähkötyökaluja kosteissa tai märissä tiloissa. Älä altista niitä sateelle. Varmista, että työalue on hyvin valaistu. Älä käytä sähkökäyttöisiä työkaluja syttyvien kaasujen tai nesteiden lähellä.

- Pidä lapset poissa työalueelta. Lapsia ei saa koskaan päästää työalueelle. Älä anna heidän käsitellä konetta, työkaluja tai jatkojohtoja.

- Säilytä käyttämättömät laitteet asianmukaisesti. Kun työkalut eivät ole käytössä, säilytä niitä kuivassa paikassa ruostumisen estämiseksi. Lukitse työkalut aina ja pidä ne poissa lasten ulottuvilta.

- Älä käytä liiallista voimaa. Käytä työkalua suunnitellulla nopeudella turvallisen ja tehokkaan toiminnan varmistamiseksi. Älä käytä sopimattomia lisälaitteita ylittääksesi työkalun kapasiteetin.

- Käytä vain oikeita työkaluja. Älä pakota pientä työkalua tai lisälaitetta tekemään suuren teollisuustyökalun työtä. Käytä jokaista työkalua vain sen aiottuun tarkoitukseen.

- Käytä asianmukaisia vaatteita ja suojavarusteita. Älä käytä löysiä vaatteita tai koruja, koska ne voivat tarttua liikkuviin osiin. Käytä suojaavia, sähköä johtamattomia vaatteita ja liukumattomia jalkineita. Kiinnitä pitkät hiukset sopivalla peitteellä.

- Käytä silmä- ja kuulosuojaimia. Käytä aina ISO-hyväksyttyjä törmäyssuojalaseja. Käytä koko kasvonsuojainta, jos valmistat metalliviilaa tai puulastuja. Käytä ISO-hyväksyttyä pölynaamaria tai hengityssuojainta työskennellessäsi metallin, kemikaalien, pölyn tai sumujen lähellä.

- Älä kurota liikaa. Säilytä koko ajan oikea jalansija ja tasapaino. Vältä kurkottamista käynnissä olevan koneen yli tai poikki.

- Huolla työkaluja huolellisesti. Pidä työkalut terävinä ja puhtaina parantaaksesi ja turvallisempaa suorituskykyä. Noudata voitelu- ja tarvikkeiden vaihto-ohjeita. Pidä kahvat puhtaina, kuivina ja puhtaina öljystä ja rasvasta.

- Pysy valppaana. Kiinnitä huomiota siihen, mitä olet tekemässä, ja käytä maalaisjärkeä. Älä käytä konetta, jos olet väsynyt.

- Tarkista vaurioituneiden osien varalta. Ennen kuin käytät konetta, tarkista osat vaurioiden varalta ja varmista, että ne toimivat oikein. Tarkista liikkuvien osien kohdistus ja kiinnittyminen, rikkoutuneita osia tai muita olosuhteita, jotka voivat vaikuttaa toimintaan. Vaurioituneiden osien korjaaminen tai vaihtaminen on annettava pätevän teknikon tehtäväksi.

- Suojaa sähköiskulta. Vältä kehon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämpöpatteriin, lieseihin ja jääkaapin koteloihin.

- Käytä vain hyväksyttyjä varaosia ja lisävarusteita. Käytä konetta huollettaessa vain alkuperäisten kanssa identtisiä varaosia. Käytä vain tälle työkalulle suunniteltuja lisävarusteita, jotka ovat saatavilla jälleenmyyjältä.

• Älä käytä työkaluja alkoholin tai huumeiden vaikutuksen alaisena. Lue reseptilääkkeiden varoitusetiketit selvittääksesi, heikentävätkö ne harkintakykyä tai refleksejä. Jos olet epävarma, älä käytä työkalua.
• Älä jätä konetta, ennen kuin se on täysin pysähtynyt. Älä koskaan jätä käynnissä olevaa konetta ilman valvontaa. Sammuta se aina, kun se ei ole käytössä.
• Varmista, että kone on irrotettu virtalähteestä, kun suoritat huoltoa, säätöjä tai korjauksia.
• Maadoita kaikki koneet. Varmista aina, että koneesi on kunnolla maadoitettu sähköiskun vaaran vähentämiseksi.
• Älä käytä koneita vaarallisissa ympäristöissä. Vältä sähkökäyttöisten koneiden käyttöä kosteissa tai märissä tiloissa tai niiden altistamista sateelle. Pidä työalue hyvin valaistuna.
• Pysäytä kone ennen huoltoa tai lisävarusteiden vaihtamista.

Turvallisuusvaroitukset ennen käyttöä

• Kiinnitä kone tukevasti lattiaan ennen käyttöä, jotta se ei pääse kaatumaan.
• Varmista, että työpöytä on vaakasuorassa ennen työkappaleen kiinnittämistä.
• Varmista, että säätöpuristimen kahva on kunnolla lukittu ennen koneen käynnistämistä, jotta työpöytä ei pääse liikkumaan käytön aikana.
• Varmista, että työpöydän alla oleva painekuulalaakeri on voideltu riittävästi ennen työpöydän käyttöä.
• Älä koske sähkökytkimiin märillä käsillä.
• Varmista ennen virran kytkemistä päälle, ettei pyörivän koneen vaara-alueella ole ihmisiä tai esteitä.
• Varmista, että työkappale on kunnolla kiinnitetty ennen kuin käännät työpöytää.
• Kiinnitä työkappale ulkoisella tuella työpöydän kulmaa säätaessäsi estääksesi liikkumisen ja käyttäjän loukkaantumisen.
• Pidä kaikki kehon osat poissa pyörivästä koneesta.
• Älä ylitä koneen kantavuutta.
• Pidä pöytä vaakasuorassa, kun siirrät konetta.

Huomautus:

Tämän oppaan varoitukset ja ohjeet eivät voi kattaa kaikkia mahdollisia olosuhteita ja tilanteita, joita voi esiintyä tämän tuotteen käytön aikana. Maalaisjärki ja varovaisuus ovat välttämättömiä tämän laitteen turvalliselle käytölle, ja käyttäjän on käytettävä niitä.

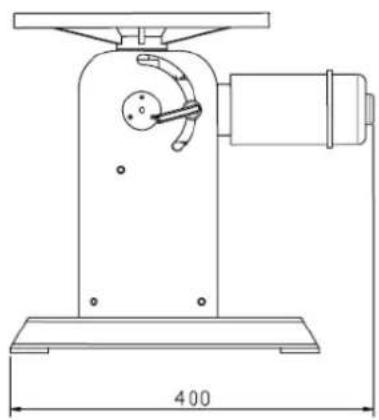

2. Koneen mitat ja yleiskuvaus

3.1 MSW-WPA-350120:n käyttö

Työpöydän pyörityksen säätö

Kytke koneeseen virta. Työpöytä alkaa pyöriä, kun jalkakytkintä painetaan, ja lakkaa pyörimästä, kun jalkakytkin vapautetaan.

Ohjaa pyörimissuuntaa sähkökotelon päällä olevalla kiertonupilla. Nupin kääntäminen myötäpäivään pyörittää työpöytää eteenpäin (positiiviseen) suuntaan; sen kääntäminen vastapäivään pyörittää sitä vastakkaiseen (negatiiviseen) suuntaan. Nupin asettaminen keskiasentoon "hana" sammuttaa pyörimisen ja pysäyttää koneen.

Säädä pyörimisnopeutta sähkökotelon pohjassa olevalla kiertonupilla. Käännä nuppia myötäpäivään lisätäksesi nopeutta ja vastapäivään vähentääksesi nopeutta. Työpöydän tulee pyöriä tasaisesti ja tasaisesti käytön aikana.

Työpöydän kulman säätäminen

Varmista, että kone on pysähtynyt kokonaan ennen kuin säädät työpöydän kulmaa. Tue työpöytää tukevasti säädön aikana; käytä useita ihmisiä, jos työkappale on painava.

Avaa lukitus nostamalla lukitusvartta ylöspäin ja säädä sitten työpöytä manuaalisesti haluttuun kulmaan.

Laske lukitusvarsi alas, kun säätö on valmis, varmistaen, että se lukittuu kunnolla kulman säädön viimeistelemiseksi.

3.2 MSW-WPA-500250:n käyttö

Vasen nuppi: Kun koneeseen on kytketty virta, vasen nuppi ohjaa työpöydän toimintaa:

0 - Virta pois

1 - Pöydän kallistus

2 - Pöydän vaakakierto

Oikeanpuoleinen nuppi: Kun koneen virta on katkaistu, oikea nuppi ohjaa työpöydän pyörimissuuntaa:

0 - Virta pois

CW - myötäpäivään (kierto eteenpäin)

CCW – vastapäivään (käänteinen kierto)

Nopeudensäätö: Alempi nuppi säätää työpöydän pyörimisnopeutta sen pyöriessä:

Lisää nopeutta kääntämällä myötäpäivään.

Kierrä vastapäivään vähentääksesi nopeutta.

Poljinkytkimen toiminta: Työpöytä alkaa pyöriä, kun poljinkytkintä painetaan ja pysähtyy, kun poljinkytkin vapautetaan.

Varoitus: Varmista, että sektorihammaspyörän päät eivät irtoa hammaspyörästä, kun työpöytä pyörii 45° tai 90° asentoon. Jos näin tapahtuu, työpöytä voi äkillisesti kaatua, mikä voi vahingoittaa työkappaletta ja mahdollisesti loukkaantua käyttäjälle.

4. Räjäytyskuva ja osaluettelo

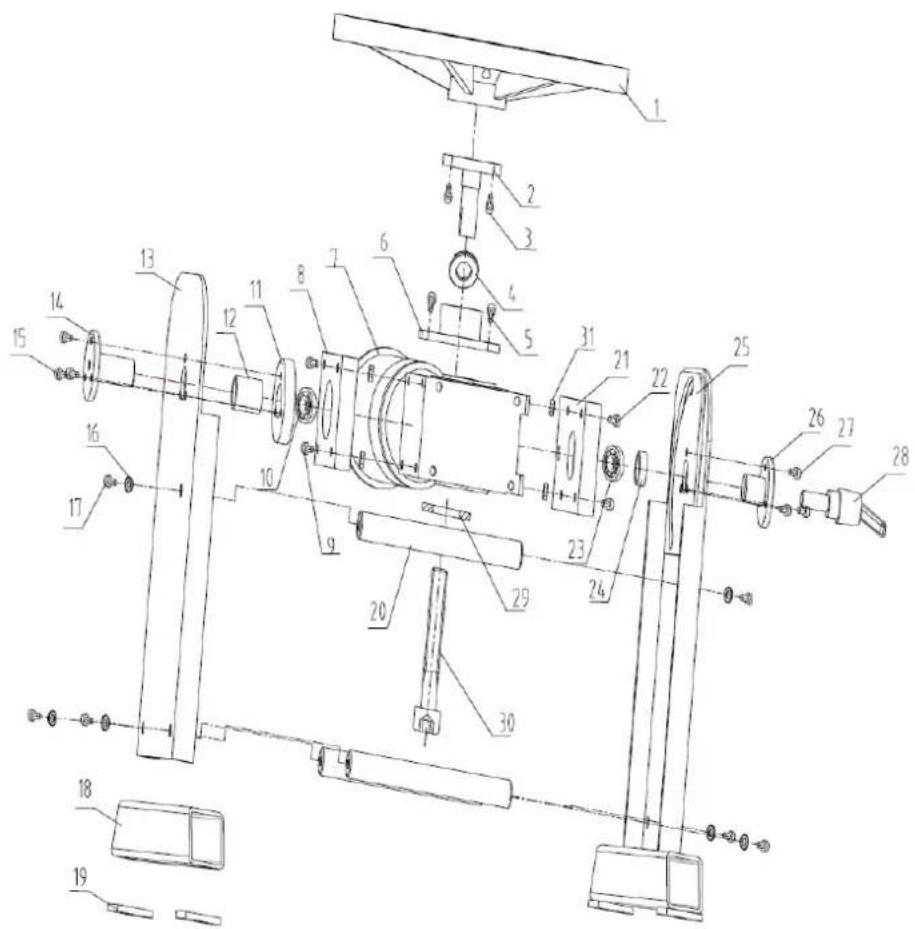

Piirustus ja osaluettelo MSW-WPA-350120

Järj. nro	Kuvaus	Määrä	Järj. nro	Kuvaus	Määrä
1	Työpöytä	1	17	Ruuvi M8X16	6
2	Työpöydän alempi liitäntä	1	18	Jalka	2
3	Ruuvi M6x16	6	19	Jalka	4
4	Painekuulalaakeri	1	20	Seinälevyn liitostappi	3
5	Ruuvi M6X16	4	21	Moottorin oikea liitäntälevy	1
6	Moottorin yläliitäntä	1	22	Ruuvi M6X20	4
7	Moottori	1	23	Syväurainen kuulalaakeri	1
8	Moottorin vasen liitoslevy	1	24	Oikean akselin holkki	1
9	Ruuvi M6X20	4	25	Oikean seinän osat	2
10	Syväurainen kuulalaakeri	1	26	Oikea kytkentä	1
11	Vahvistusholkki	1	27	Ruuvi M6X12	3
12	Vasen akseliholkki	1	28	Säädettävä lukittava käsivarsi	1
13	Vasen seinälevy	1	29	Kansi	1
14	Vasen yhteys	1	30	Ruuvi M8X70	1
15	Ruuvi M6X16	3	31	Mutteri M6	8
16	Litteä tiiviste	6

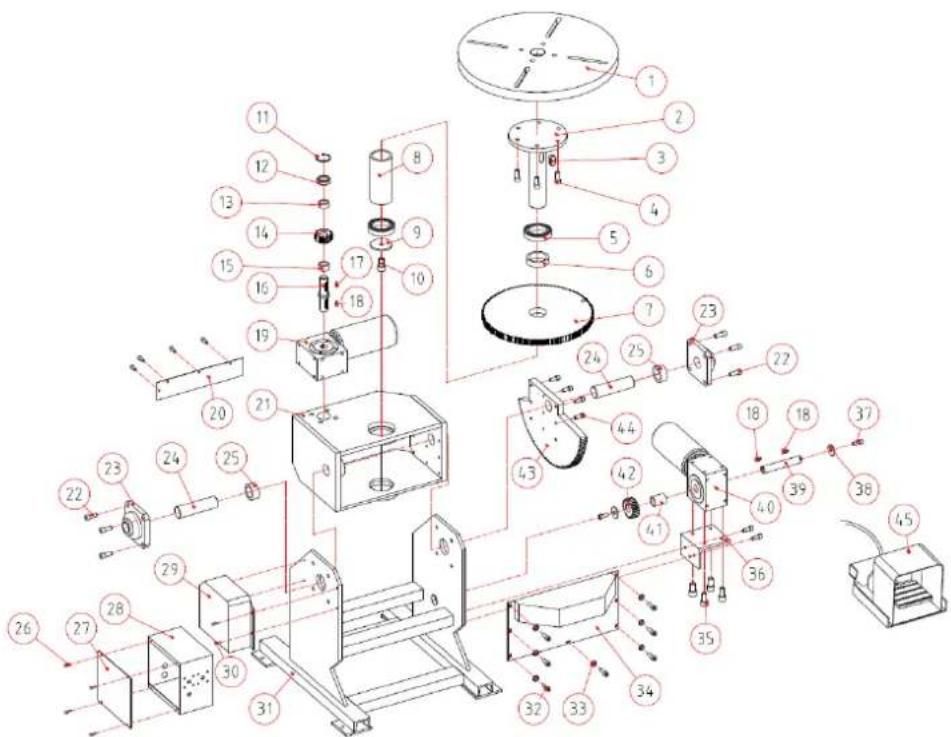

Piirustus ja osaluettelo MSW-WPA-500250

Järj. nro	Kuvaus	Määrä	Järj. nro	Kuvaus	Määrä
1	Työpöytä	1	24	Kara	2
2	Kara	1	25	Akselin holkki	2
3	Litteä avain 18x20	1	26	Ruuvi M4X12	8
4	Ruuvi M12X30	6	27	Sähkölaatikon suoja	1
5	Syväurainen kuulalaakeri	2	28	Sähkölaatikko	1
6	Ylempi akseliholkki	1	29	Sivukansi	1
7	Suuri vaihde	1	30	Ruuvi M6X12	4
8	Alempi akseliholkki	1	31	Kehys	1
9	Alempi matto	1	32	Ruuvi M5X10	7
10	Ruuvi M6X30	1	33	Pesukone	7
11	Kevät pesu	1	34	Etukansi	1
12	Syväurainen kuulalaakeri	1	35	Ruuvi M8X16	7
13	Akselin yläholkki (pieni)	1	36	Istuinlevy	1
14	Pienet varusteet	1	37	Ruuvi M10X20	2
15	Alempi akseliholkki (pieni)	1	38	Tasainen aluslevy	2
16	Akseli	1	39	Vaihteiston akseli	1
17	Avain	1	40	Vaihdelaatikko	1
18	Avain	1	41	Välikeholkki	1
19	Vaihdelaatikko	1	42	Gear	1
20	Takalokasuoja	1	43	Sektorin varusteet	1
21	Rungon päärunko	1	44	Ruuvi M8X30	8
22	Ruuvi M12 X25	8	45	Jalkapoljin	1
23	Laakeri	2
