РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WPA-350120 MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е perfектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя є английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат право действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта	Позиционер за заваряване
Модел	MSW-WPA-500250	MSW-WPA-350120
Входно напрежение	230V~50Hz
Номинална мощност	400 W	125 W
Регулируем ъгъл	-45-90°	0-135°
Скорост на въртене [rpm]	0 - 5
Максимално натоварване	500 кг	350 кг
Диаметър на плочата	550 мм	330 мм
Тегло	220 кг	40.35 кг
Размери (дължина х ширина х височина, см)	60 x 66 x 65	40 x 40 x 48

Важно: Запазете това ръководство за бъдещи справки!

Това ръководство съдържа важна информация, включително предупреждения за безопасност, инструкции за сглобяване, процедури за работа и поддръжка и списък с части с диаграми. Съхранявайте това ръководство заедно с фактурата на безопасно и сухо място за бъдещи справки.

Предупреждения и предпазни мерки за безопасност

Предупреждение: Неспазването на тези инструкции за безопасност може да доведе до сериозно нараняване

Работата с тази машина включва определени опасности. Използването на машината отговорно и предпазливо може значително да намали риска от нараняване.

Пренебрегването или пренебрегването на стандартните предпазни мерки обаче може да доведе до сериозно увреждане на оператора.

Прочетете внимателно всички инструкции, преди да работите с машината.

1. Общи инструкции за безопасност

• Поддържайте работното място чисто. Затрупаните зони увеличават риска от нараняване.
• Спазвайте условията на работната зона. Не използвайте машини или електрически инструменти на влажни или мокри места. Не ги излагайте на дъжд. Уверете се, че работната зона е добре осветена. Не използвайте електрически инструменти в близост до запалими газове или течности.
• Дръжте децата далеч от работната зона. Никога не трябва да се допускат деца в работната зона. Не им позволявайте да боравят с машината, инструментите или удължителните кабели.
• Съхранявайте неизползваното оборудване правилно. Когато не се използват, съхранявайте инструментите на сухо място, за да предотвратите ръжда. Винаги заключвайте инструментите и ги дръжте далеч от деца.
• Не използвайте прекомерна сила. Използвайте инструмента с предвидената скорост за безопасна и ефективна работа. Не използвайте неподходящи приставки, за да надвишите капацитета на инструмента.
• Използвайте само правилни инструменти. Не насилвайте малък инструмент или приспособление да върши работата на голям индустриален инструмент. Използвайте всеки инструмент само по предназначение.
• Носете подходящо облекло и предпазни средства. Не носете широки дрехи или бижута, тъй като те могат да бъдат захванати от движещи се части. Носете защитно, непроводимо облекло и неплъзгаци се обувки. Прикрепете дългата коса с подходящо покритие.
• Използвайте защита за очите и ушите. Винаги носете одобрени от ISO предпазни очила за удар. Използвайте щит за цялото лице, ако произвеждате метални стружки или дървени стърготини. Носете одобрена от ISO маска за прах или респиратор, когато работите около метал, химикали, прах или мъгла.
• Не прекалявайте. Поддържайте правилна опора и баланс през цялото време. Избягвайте да посягате над или през работеща машина.
• Поддържайте инструментите внимателно. Поддържайте инструментите остри и чисти за по-добра и по-безопасна работа. Следвайте инструкциите за смазване и смяна на аксесоарите. Поддържайте дръжките чисти, сухи и без масло и грес.
• Бъдете нащрек. Обърнете внимание на това, което правите и използвайте здрав разум. Не работете с машината, ако сте уморени.

• Проверете за повредени части. Преди да използвате машината, проверете частите за повреди и се уверете, че работят правилно. Проверете за подравняване и свързване на движещи се части, счупени компоненти или всяко състояние, което може да повлияе на работата. Ремонтът или подмяната на повредени части трябва да се извършват от квалифициран техник.

• Пазете от токов удар. Избягвайте контакт на тялото със заземени повърхности като тръби, радиатори, печки и хладилници.

• Използвайте само одобрени резервни части и аксесоари. При обслужване на машината използвайте само резервни части, идентични с оригиналните. Използвайте само аксесоари, предназначени за този инструмент, налични от дистрибутора.
• Не работете с инструменти под въздействието на алкохол или наркотици. Прочетете предупредителните етикети на лекарствата, отпускани с рецепта, за да определите дали те нарушават преценката или рефлексите. Ако се съмнявате, не работете с инструмента.
• Не напускайте машината, докато не спре напълно. Никога не оставяйте работеща машина без надзор. Винаги го изключвайте, когато не работи.
• Уверете се, че машината е изключена от захранването, когато извършвате поддръжка, настройки или ремонт.
• Заземете всички машини. Винаги се уверявайте, че вашата машина е правилно заземена, за да намалите риска от токов удар.
• Не използвайте машини в опасна среда. Избягвайте да използвате задвижвани машини на влажни или мокри места или да ги излагате на дъжд. Поддържайте работното място добре осветено.
• Спрете машината преди обслужване или смяна на аксесоари.

• Закрепете здраво машината към пода преди употреба, за да предотвратите преобръщане.
  • Уверете се, че работната маса е равна, преди да прикрепите детайла.
• Уверете се, че дръжката на регулиращата скоба е здраво заключена, преди да стартирате машината, за да предотвратите изместване на работната маса по време на работа.
• Уверете се, че аксиалният сачмен лагер под работната маса е достатъчно смазан, преди да работите с работната маса.
• Не докосвайте електрическите ключове с мокри ръце.
• Преди да включите, се уверете, че няма хора или препятствия в опасната зона около въртящата се машина.
• Уверете се, че детайлът е надеждно фиксиран, преди да завъртите работната маса.
• Закрепете детайла с външна опора, когато регулирате ъгъла на работната маса, за да предотвратите движение и да избегнете нараняване на оператора.
  • Дръжте всички части на тялото далеч от въртящата се машина.
• Не превишавайте товароносимостта на машината.

• Дръжте масата хоризонтална, когато местите машината.

Забележка:

Предупрежденията и инструкциите в това ръководство не могат да покрият всички възможни условия и ситуации, които могат да възникнат при използване на този продукт.

Здравият разум и предпазливостта са от съществено значение за безопасната работа на това оборудване и трябва да бъдат проявени от оператора.

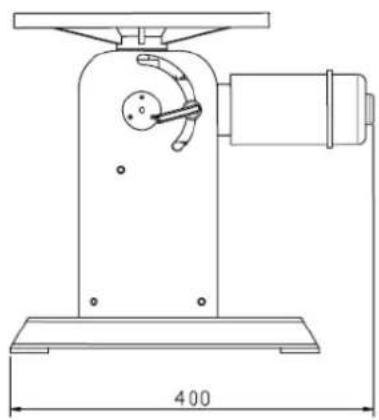

2. Размери и преглед на машината

Регулиране на ротацията на работната маса

Включете машината. Работната маса ще започне да се върти при натискане на крачния превключвател и ще спре да се върти, когато крачният превключвател бъде освободен.

Контролирайте посоката на въртене с помощта на въртящото се копче в горната част на електрическата кутия. Завъртането на копчето по посока на часовниковата стрелка ще завърти работната маса в посока напред (положителна); завъртането му обратно на часовниковата стрелка ще го завърти в обратна (отрицателна) посока. Поставянето на копчето в средна позиция "натискане" ще изключи въртенето и ще спре машината.

Регулирайте скоростта на въртене с въртящото се копче, разположено в долната част на електрическата кутия. Завъртете копчето по посока на часовниковата стрелка, за да увеличите скоростта и обратно на часовниковата стрелка, за да намалите скоростта. Работната маса трябва да се върти плавно и стабилно по време на работа.

Регулиране на ъгъла на работната маса

Уверете се, че машината е спряла напълно, преди да регулирате ъгъла на работната маса. Подпрете здраво работната маса по време на настройката; използвайте няколко души, ако детайлът е тежък.

Повдигнете дръжката на заключващата ръка нагоре, за да отключите, след това ръчно регулирайте работната маса до желания ъгъл.

Спуснете заключващата дръжка на ръката, след като регулирането приключи, като се уверите, че е здраво заключено, за да завършите регулирането на ъгъла.

3.2 Работа с MSW-WPA-500250

Ляво копче за управление: Когато машината е включена, лявото копче управлява функцията на работната маса:

0 - Изключване
1 - Наклон на масата
2 - Хоризонтално завъртане на масата

Управление на десния бутон: Когато машината е изключена, десният бутон контролира посоката на въртене на работната маса:

0 - Изключване

CW - по часовниковата стрелка (въртене напред)

CCW - обратно на часовниковата стрелка (обратно въртене)

Контрол на скоростта: Долният бутон регулира скоростта на въртене на работната маса, когато се върти:

Завъртете по часовниковата стрелка, за да увеличите скоростта.

Завъртете обратно на часовниковата стрелка, за да намалите скоростта.

Работа на педалния превключвател: Работната маса започва да се върти при натискане на педалния превключвател и спира, когато педалния превключвател бъде освободен.

Предупреждение: Уверете се, че краищата на секторното зъбно колело не се отделят от зъбното колело, когато работната маса се върти на 45° или 90° позиция. Ако това се случа, работната маса може внезапно да се преобърне, причинявайки повреда на детайла и потенциално нараняване на оператора.

4. Разглобен изглед и списък с части

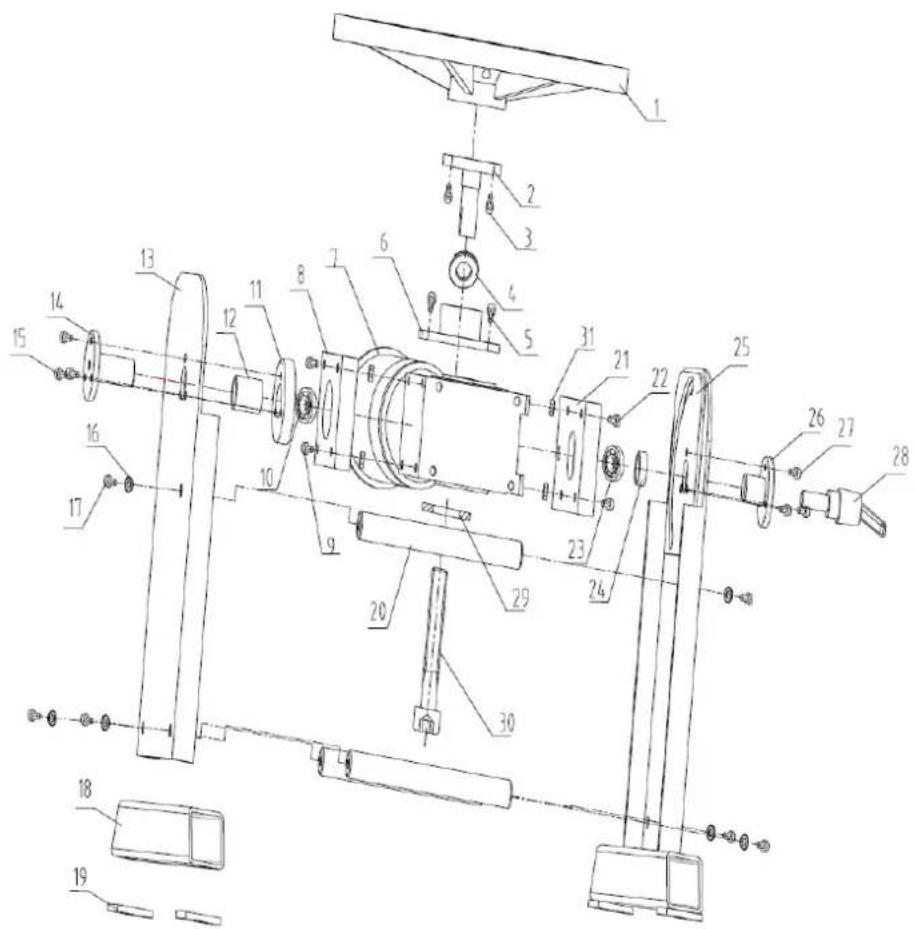

Чертеж и списък с части MSW-WPA-350120

не	Описание	Количество	не	Описание	Количество
1	Работна маса	1	17	Винт M8X16	6
2	Долна връзка на работната маса	1	18	Крак	2
3	Винт M6x16	6	19	Крак	4
4	Аксиален сачмен лагер	1	20	Щифт за свързване на стена	3
5	Винт M6X16	4	21	Дясна съединителна плоча на двигателя	1
6	Горна връзка на двигателя	1	22	Винт M6X20	4
7	Мотор	1	23	Сачмен лагер с дълбоки канали	1
8	Лява съединителна плоча на двигателя	1	24	Дясна втулка на вала	1
9	Винт M6X20	4	25	Компоненти на дясната стена	2
10	Сачмен лагер с дълбоки канали	1	26	Правилна връзка	1
11	Подсилваща втулка	1	27	Винт M6X12	3
12	Лява втулка на вала	1	28	Регулируема заключваща се	1

13 Лява стена 1 29 Капак 1
14 Лява връзка 1 30 Винт M8X70 1
15 Винт М6X16 3 31 Гайка М6 8
16 Плоско уплътнение 6

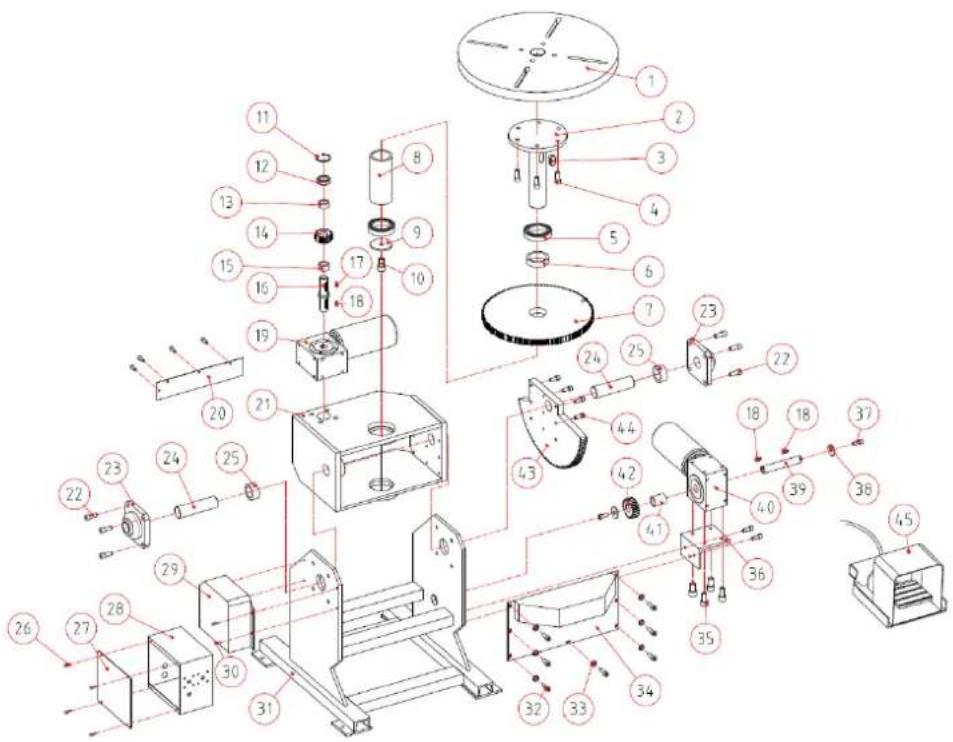

Чертеж и списък с части MSW-WPA-500250

не	Описание	Количество	не	Описание	Количество
1	Работна маса	1	24	Шпиндел	2
2	Шпиндел	1	25	Втулка на вала	2
3	Плосък ключ 18x20	1	26	Винт M4X12	8
4	Винт M12X30	6	27	Предпазител на електрическа кутия	1
5	Сачмен лагер с дълбоки канали	2	28	Електрическа кутия	1
6	Горна втулка на вала	1	29	Страничен капак	1
7	Голяма предавка	1	30	Винт M6X12	4
8	Долна втулка на вала	1	31	Рамка	1
9	Долна постелка	1	32	Винт M5X10	7
10	Винт M6X30	1	33	Шайба	7
11	Пролетно пране	1	34	Преден капак	1
12	Сачмен лагер с дълбоки канали	1	35	Винт M8X16	7
13	Горна втулка на вала (малка)	1	36	Плоча за сядане	1
14	Малка предавка	1	37	Винт M10X20	2
15	Долна втулка на вала (малка)	1	38	Плоска шайба	2
16	Вал	1	39	Вал на скоростна кутия	1
17	Ключ	1	40	Скоростна кутия	1
18	Ключ	1	41	Дистанционна втулка	1
19	Скоростна кутия	1	42	Gear	1
20	Заден калник	1	43	Секторна екипировка	1
21	Основна рамка на тялото	1	44	Винт M8X30	8
22	Винт M12 X25	8	45	Крачен педал	1
23	Лагер	2
