WPA-350120 - Svejsemaskine MSW - Gratis brugsanvisning og manual

BRUGSANVISNING WPA-350120 MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Svejsepositioner
Model	MSW-WPA-500250	MSW-WPA-350120
Indgangsspænding	230V~50Hz
Nominel effekt	400W	125W
Justerbar vinkel	-45-90°	0-135°
Rotationshastighed [rpm]	0 - 5
Maksimal belastning	500 kg	350 kg
Pladens diameter	550 mm	330 mm
Vægt	220 kg	40,35 kg
Mål (længde x bredde x højde, cm)	60 x 66 x 65	40 x 40 x 48

Vigtigt: Gem denne manual til fremtidig brug!

Denne manual indeholder vigtige oplysninger, herunder sikkerhedsadvarsler, monteringsanvisninger, drifts- og vedligeholdelsesprocedurer samt en stykliste med diagrammer. Opbevar denne vejledning sammen med fakturaen på et sikkert, tørt sted til senere brug.

Sikkerhedsadvarsler og forholdsregler

Advarsel: Manglende overholdelse af disse sikkerhedsinstruktioner kan resultere i alvorlig personskade

Betjening af denne maskine indebærer visse farer. Ansvarlig og forsigtig brug af maskinen kan reducere risikoen for personskade betydeligt. Men hvis man ignorerer eller overser almindelige sikkerhedsforanstaltninger, kan det føre til alvorlig skade på brugeren.

Læs alle instruktioner omhyggeligt, før du bruger maskinen.

1. Generelle sikkerhedsinstruktioner

• Hold arbejdsområdet rent. Rodede områder øger risikoen for skader.
• Hold øje med forholdene i arbejdsområdet. Brug ikke maskiner eller elværktøj på fugtige eller våde steder. Udsæt dem ikke for regn. Sørg for, at arbejdsområdet er godt oplyst. Brug ikke elektrisk drevet værktøj i nærheden af brandfarlige gasser eller væsker.

- Hold børn væk fra arbejdsområdet. Børn må aldrig opholde sig i arbejdsområdet. Lad dem ikke håndtere maskinen, værktøjet eller forlængerledningerne.

- Opbevar inaktivt udstyr korrekt. Opbevar værktøjet tørt, når det ikke er i brug, for at undgå rust. Lås altid værktøjet inde, og opbevar det utilgængeligt for børn.

- Brug ikke overdreven kraft. Brug værktøjet med den tilsigtede hastighed for sikker og effektiv drift. Brug ikke forkert tilbehør til at overskride værktøjets kapacitet.

- Brug kun korrekt værktøj. Tving ikke et lille værktøj eller redskab til at gøre arbejdet for et stort industrielt værktøj. Brug kun hvert værktøj til det formål, det er beregnet til.

- Brug passende tøj og beskyttelsesudstyr. Bær ikke løstsiddende tøj eller smykker, da de kan komme i klemme i bevægelige dele. Bær beskyttende, ikke-ledende tøj og skridsikkert fodtøj. Fastgør langt hår med en passende beklædning.

- Brug øjen- og høreværn. Brug altid ISO-godkendte sikkerhedsbriller. Brug en fuld ansigtsskærm, hvis du producerer metalspåner eller træspåner. Brug en ISO-godkendt støvmaske eller åndedrætsværn, når du arbejder i nærheden af metal, kemikalier, støv eller tåge.

- Lad være med at gå for vidt. Bevar altid et godt fodfæste og en god balance. Undgå at række ud over eller hen over en kørende maskine.

- Vedligehold værktøjet med omhu. Hold værktøjet skarpt og rent, så det fungerer bedre og mere sikkert. Følg anvisningerne for smøring og udskiftning af tilbehør. Hold håndtagene rene, tørre og fri for olie og fedt.

- Vær på vagt. Vær opmærksom på, hvad du gør, og brug din sunde fornuft. Betjen ikke maskinen, hvis du er træt.

- Tjek for beskadigede dele. Før du bruger maskinen, skal du undersøge delene for skader og sikre, at de fungerer korrekt. Tjek for justering og binding af bevægelige dele, ødelagte komponenter eller andre forhold, der kan påvirke driften. Reparation eller udskiftning af beskadigede dele skal udføres af en kvalificeret tekniker.

- Beskyt mod elektrisk stød. Undgå kropskontakt med jordede overflader som f.eks. rør, radiatorer, komfurer og køleskabskabinetter.

- Brug kun godkendte reservedele og tilbehør. Brug kun reservedele, der er identiske med de originale, når du udfører service på maskinen. Brug kun tilbehør, der er beregnet til dette værktøj, og som kan købes hos forhandleren.

- Brug ikke værktøjet, hvis du er påvirket af alkohol eller stoffer. Læs advarslerne på receptpligtig medicin for at finde ud af, om de nedsætter dømmekraften eller reflekserne. Hvis du er i tvivl, må du ikke bruge værktøjet.

• Forlad ikke maskinen, før den er standset helt. Efterlad aldrig en kørende maskine uden opsyn. Sluk altid for den, när den ikke er i brug.
• Sørg for, at maskinen er frakoblet strømforsyningen, när der udføres vedligeholdelse, justeringer eller reparationer.
• Jord alle maskiner. Sørg altid for, at din maskine er korrekt jordet for at reducere risikoen for elektrisk stød.
• Brug ikke maskiner i farlige miljøer. Undgå at bruge eldrevne maskiner på fugtige eller våde steder eller at udsætte dem for regn. Hold arbejdsområdet godt oplyst.
• Stop maskinen, før du udfører service eller skifter tilbehør.

Sikkerhedsadvarsler før brug

• Forankr maskinen sikkert i gulvet før brug for at forhindre, at den vælter.
• Sørg for, at arbejdsbordet er i vater, før du sætter emnet fast.
• Sørg for, at justeringsklemmens håndtag er forsvarligt låst, før maskinen startes, så arbejdsbordet ikke forskydes under arbejdet.
• Sørg for, at kuglelejet under arbejdsbordet er tilstrækkeligt smurt, før arbejdsbordet tages i brug.
  • Rør ikke ved elektriske kontakter med våde hænder.
• Før du tænder, skal du sikre dig, at der ikke er nogen personer eller forhindringer i det farlige område omkring den roterende maskine.
• Sørg for, at arbejdsemnet er forsvarligt fastgjort, før arbejdsbordet drejes.
• Fastgør arbejdsemnet med ekstern støtte, når du justerer arbejdsbordets vinkel for at forhindre bevægelse og undgå skader på operatøren.
• Hold alle kropsdele væk fra den roterende maskine.
• Overskrid ikke maskinens belastningskapacitet.
• Hold bordet vandret, när du flytter maskinen.

Bemærk:

Advarslerne og instruktionerne i denne manual kan ikke dække alle mulige forhold og situationer, der kan opstå under brugen af dette produkt. Sund fornuft og forsigtighed er afgørende for sikker betjening af dette udstyr og skal udvises af operatøren.

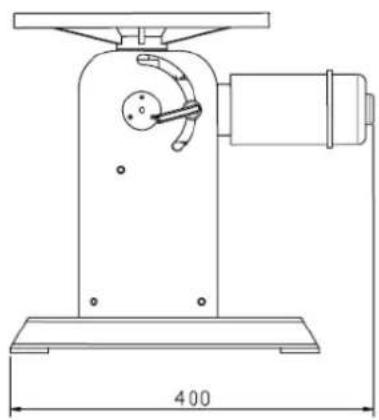

2. Maskinens dimensioner og oversigt

3. Betjeningsvejledning

3.1 Betjening af MSW-WPA-350120

Justering af arbejdsbordets rotation

Tænd for maskinen. Arbejdsbordet begynder at rotere, når der trykkes på fodkontakten, og holder op med at rotere, når fodkontakten slippes.

Styr rotationsretningen ved hjælp af drejeknappen på toppen af elboksen. Ved at dreje knappen med uret drejes arbejdsbordet fremad (positivt); ved at dreje den mod uret drejes det baglæns (negativt). Hvis du sætter knappen i den midterste "tap"-position, slukker du for rotationen og stopper maskinen.

Juster rotationshastigheden med drejeknappen i bunden af den elektriske boks. Drej knappen med uret for at øge hastigheden og mod uret for at sænke hastigheden. Arbejdsbordet skal kunne rotere jævnt og stabilt under arbejdet.

Justering af arbejdsbordets vinkel

Sørg for, at maskinen er standset helt, før du justerer arbejdsbordets vinkel. Støt arbejdsbordet godt under justeringen; brug flere personer, hvis arbejdsemnet er tungt.

Løft låsehändtaget opad for at låse det op, og juster derefter arbejdsbordet manuelt til den ønskede vinkel.

Sænk låsehåndtaget, när justeringen er færdig, og sørg for, at det er forsvarligt låst for at afslutte vinkeljusteringen.

3.2 Betjening af MSW-WPA-500250

Kontrol med venstre knap: Når maskinen er tændt, styrer den venstre knap arbejdsbordets funktion:

0 - Sluk for strømmen
1 - Bordets hældning
2 - Horizontal rotation af bordet

Højre drejeknap: Når maskinen er slukket, styrer den højre knap arbejdsbordets rotationsretning:

0 - Sluk for strømmen

Kontrol af hastighed: Den nederste knap justerer arbejdsbordets rotationshastighed, när det roterer:

Drej med uret for at øge hastigheden.

Drej mod uret for at sænke hastigheden.

Betjening med pedalafbryder: Arbejdsbordet begynder at rotere, når der trykkes på pedalafbryderen, og stopper, når pedalafbryderen slippes.

Advarsel: Sørg for, at enderne på sektorhjulet ikke løsner sig fra tandhjulet, når arbejdsbordet roterer til 45° eller 90° position. Hvis det sker, kan arbejdsbordet pludselig vælte og forårsage skade på arbejdsemnet og potentiel personskade på operatøren.

4. Eksploderet billede og stykliste

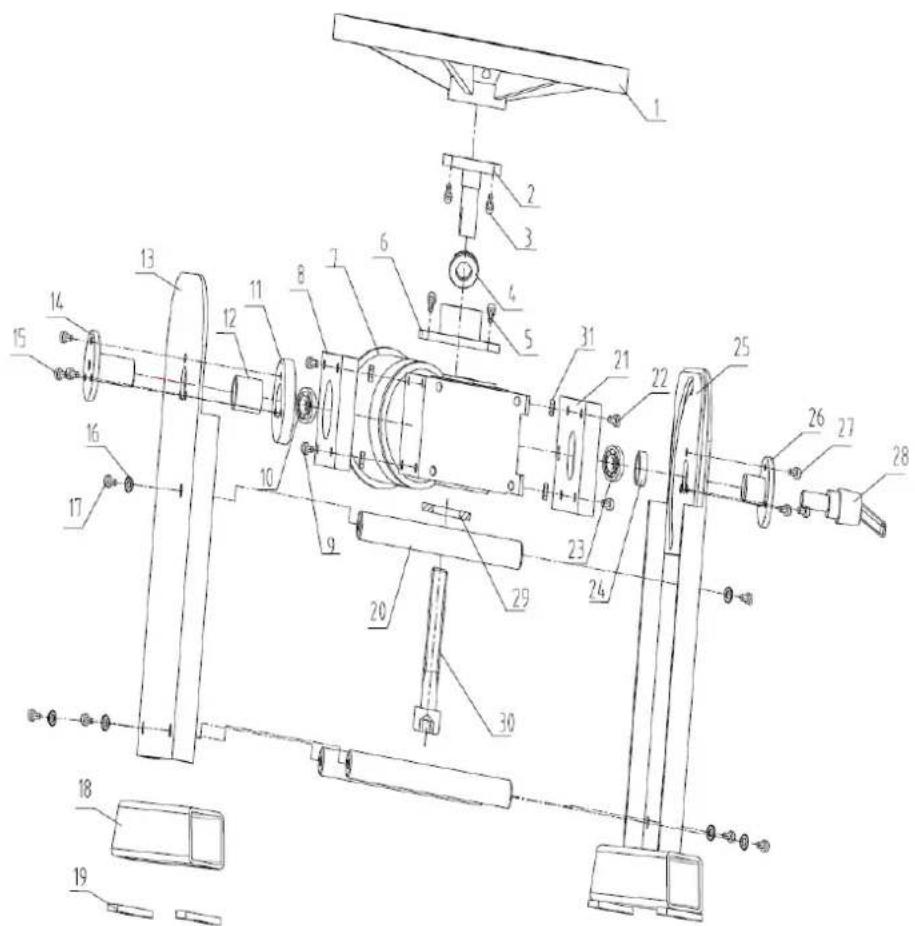

Tegning og stykliste MSW-WPA-350120

Nr.	Beskrivelse af apparatet	Antal	Nr.	Beskrivelse af apparatet	Antal
1	Arbejdsbord	1	17	Skrue M8X16	6
2	Nedre tilslutning af arbejdsbord	1	18	Fod	2
3	Skrue M6x16	6	19	Fod	4
4	Trykkugleleje	1	20	Samlestift af vægplade	3
5	Skrue M6X16	4	21	Højre forbindelsesplade på motoren	1
6	Motorens øverste tilslutning	1	22	Skrue M6X20	4
7	Motor	1	23	Kugleleje med dyb rille	1
8	Motorens venstre forbindelsesplade	1	24	Højre akselbøsning	1
9	Skrue M6X20	4	25	Komponenter i højre væg	2
10	Kugleleje med dyb rille	1	26	Rigtig forbindelse	1
11	Forstærkende ærme	1	27	Skrue M6X12	3
12	Venstre akselbøsning	1	28	Justerbart håndskaft med låsemekanisme	1
13	Venstre vægplade	1	29	Overtræk	1
14	Venstre forbindelse	1	30	Skrue M8X70	1
15	Skrue M6X16	3	31	Møtrik M6	8
16	Flad pakning	6

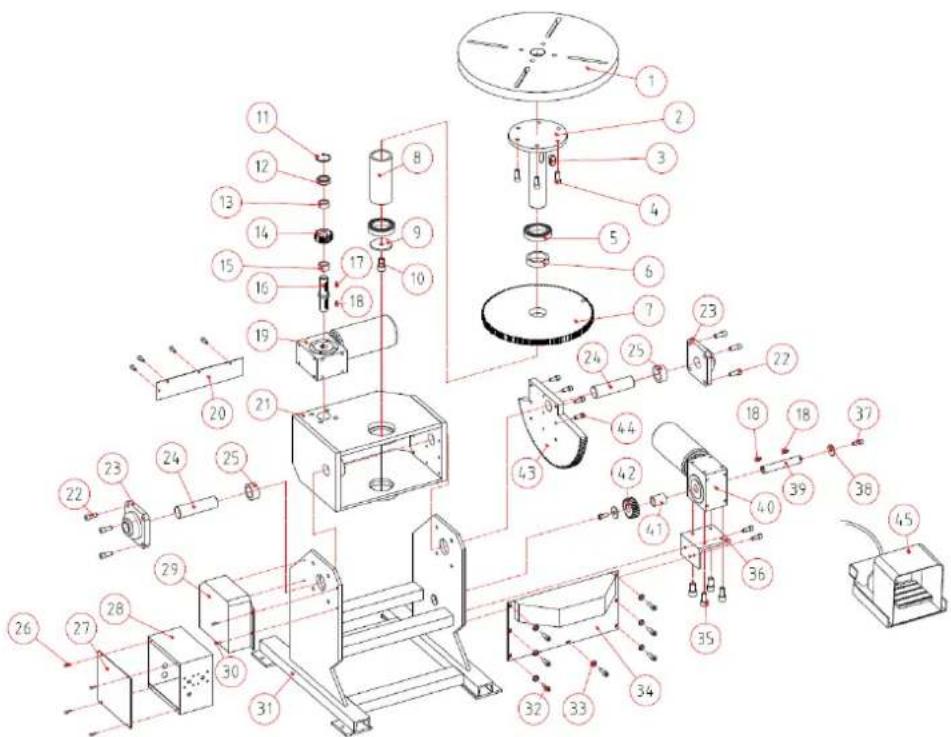

Tegning og stykliste MSW-WPA-500250

Nr.	Beskrivelse af apparatet	Antal	Nr.	Beskrivelse af apparatet	Antal
1	Arbejdsbord	1	24	Spindel	2
2	Spindel	1	25	Akselbøsning	2
3	Flad nøgle 18x20	1	26	Skrue M4X12	8
4	Skrue M12X30	6	27	Beskyttelse af elboks	1
5	Kugleleje med dyb rille	2	28	Elektrisk boks	1
6	∅vre akselbøsning	1	29	Sidedæksel	1
7	Stort gear	1	30	Skrue M6X12	4
8	Nedre akselbøsning	1	31	Ramme	1
9	Nedre måtte	1	32	Skrue M5X10	7
10	Skrue M6X30	1	33	Underlagsskive	7
11	Forårsvask	1	34	Forhætte	1
12	Kugleleje med dyb rille	1	35	Skrue M8X16	7
13	∅vre akselbøsning (lille)	1	36	Sædeplade	1
14	Lille gear	1	37	Skrue M10X20	2
15	Nedre akselbøsning (lille)	1	38	Flad underlagsskive	2
16	Aksel	1	39	Gearkassens aksel	1
17	Nøgle	1	40	Gearkasse	1
18	Nøgle	1	41	Afstandsbøsning	1
19	Gearkasse	1	42	Gear	1
20	Bagskærm	1	43	Sektorens gear	1
21	Hovedkroppens ramme	1	44	Skrue M8X30	8
22	Skrue M12 X25	8	45	Fodpedal	1
23	Leje	2
