Produkttype	Fusionssvejsemaskine til rør
Mærke	MSW
Model	SWG-SW02A
Nominel spænding	230 V / 50 Hz
Nominel effekt	800 W
Svejsediametre	20, 25, 32 mm
Maksimal temperatur	320 °C
Mål (L × B × H)	400 × 110 × 140 mm
Vægt	1,3 kg
Display	Digital skærm
Temperaturjustering	Justeringsknapper (pile og SET)
Lysindikatorer	Rød lampe (opvarmning) og grøn lampe (klar)
Opvarmningstid (20 mm)	5 sekunder
Opvarmningstid (25 mm)	7 sekunder
Opvarmningstid (32 mm)	8 sekunder
Fusionsdybde (20 mm)	14 mm
Fusionsdybde (25 mm)	16 mm
Fusionsdybde (32 mm)	20 mm
Køletid	3 til 4 minutter (cirka)
Medfølgende tilbehør	Varmelegemer (20, 25, 32 mm), spændenøgle
Sikkerhed	Jordforbindelse påkrævet, overophedningsbeskyttelse
Brug	Kun indendørs, undgå fugt
Rengøring	Rengør varmepanelet efter brug med en tør klud
Reparationsmuligheder	Kontakt en kvalificeret fagmand

Ofte stillede spørgsmål - SWG-SW02A MSW

Hvordan tænder jeg svejsemaskinen SWG-SW02A?

Tilslut apparatet til en jordet stikkontakt og tænd det med kontakten. Den røde lampe indikerer opvarmning. Vent på den grønne lampe, før du bruger det.

Hvilke rørdiametre kan svejses med denne model?

Denne model understøtter diametre på 20, 25 og 32 mm. Brug de medfølgende varmelegemer.

Hvordan justerer jeg svejsetemperaturen?

Brug pileknapperne (↑, ↓) og Shift-tasten (←) til at justere den viste temperatur, tryk derefter på 'SET' for at bekræfte. 'OUT'-lampen tændes, når temperaturen er nået.

Hvad betyder de røde og grønne lamper?

Den røde lampe tændes, når apparatet varmer op. Den grønne lampe tændes, når den indstillede temperatur er nået, og maskinen er klar til svejsning.

Hvad er opvarmningstiden for et 20 mm rør?

For et 20 mm rør er opvarmningstiden 5 sekunder. Den anbefalede fusionsdybde er 14 mm.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Brug beskyttelseshandsker, sørg for korrekt jordforbindelse, hold brandfarlige materialer på afstand, og brug ikke apparatet i regnvejr.

Kan jeg bruge apparatet udendørs?

Nej, apparatet er kun beregnet til indendørs brug. Undgå kontakt med vand eller fugt for at forhindre elektrisk stød.

Hvordan rengør jeg varmepanelet?

Lad apparatet køle helt ned, tør derefter varmepanelet af med en tør, ikke-slibende klud. Brug ikke kemikalier.

Hvad gør jeg, hvis lamperne forbliver tændt permanent?

Hvis lamperne ikke skifter tilstand efter unormal tid, skal du straks stoppe apparatet og afbryde strømmen. Få det tjekket af en professionel.

Hvor kan jeg finde reservedele til SWG-SW02A?

Kontakt producenten eller en autoriseret forhandler. Til reparationer skal du kontakte en kvalificeret fagmand.

BRUGSANVISNING SWG-SW02A MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

værdi beskrivelse	værdi værdi
Produktnavn	Rør-svejsemaskine
Model	MSW-SWG-SW01A	MSW-SWG-SW02A
Nominel spænding [V] / Frekvens [Hz]	230 / 50
Nominel effekt[W]	950	800
Svejsediameter [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
Maks. temperatur [°C]	320
Dimensioner [Bredde x dybde x højde; mm]	410 x 110 x 140	400 x 110 x 140
Vægt [kg]	1,5	1,3

OBS! Tegningerne i denne manual er kun til illustration, og nogle detaljer kan afvige fra det faktiske produkt.

OBS! På trods af apparatets sikre design og dets beskyttelsesfunktioner, og på trods af brugen af ekstra elementer til beskyttelse af operatøren, er der stadig en lille risiko for ulykker eller skader, når apparatet bruges. Vær opmærksom og brug din sunde fornuft, når du bruger enheden.

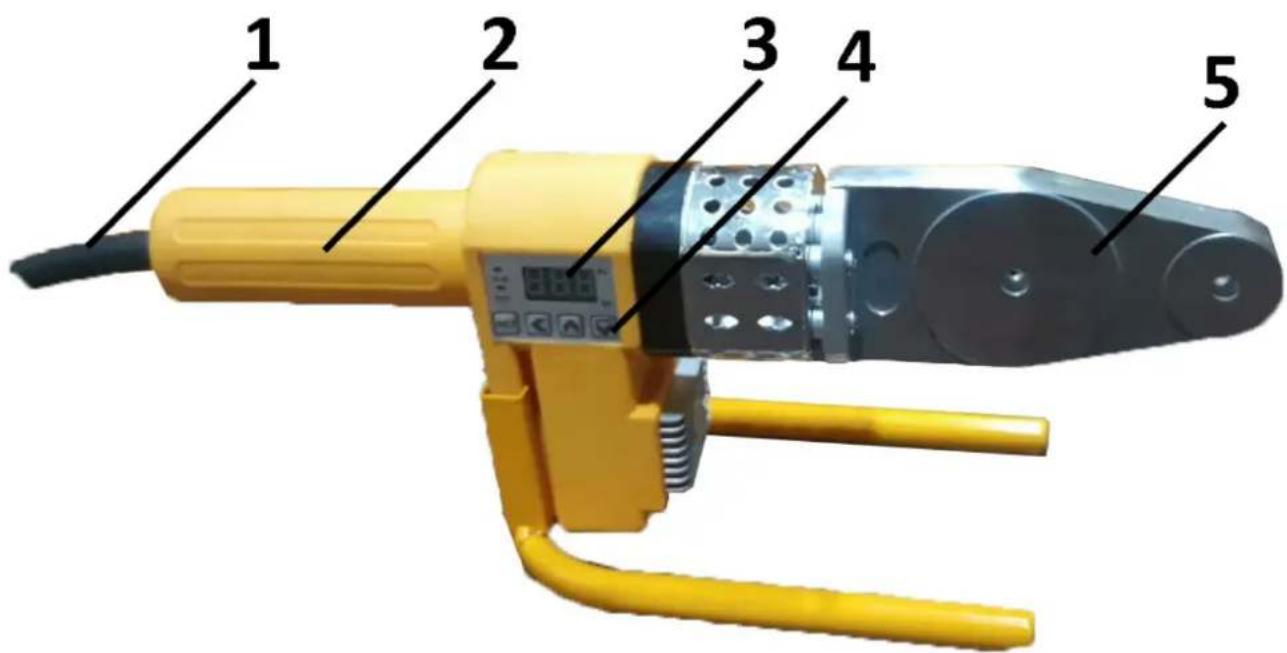

1	Strømkabel
2	Håndtag
3	Display-skærm
4	Indstillingsknapper
5	Varmeplade

1. Varmeplade
2. Forbindelse
3. Isolering
4. Radiator
5. Understøtte
6. Snegl
7. Maskinens krop
8. Kredsløbskort
9. Trådklemme
10. Forbindelsesskrue
11. Håndtag af stältråd
12. Reb

II. Brug af

1. Sæt maskinen op

Placer maskinen på en stabil, flad overflade. Installer de passende varmestik baseret på de krævede specifikationer. Sæt varmesoklerne godt fast på pladen med en skruenøgle. Typisk bør mindre stikkontakter placeres foran på varmetavlen.

1. Tænd for maskinen

Tænd for strømmen. Vær forsigtig: Sørg for, at strømforsyningen har jordforbindelse. En rød indikatorlampe viser, at maskinen er ved at varme op. Når den grønne indikatorlampe lyser, har maskinen nået den korrekte temperatur og er klar til brug.

1. Forbered og opvarm røret

a. Skær røret til i den ønskede længde.
b. Sæt røret eller fittingen ind i varmehovederne i den angivne opvarmningstid (se tabellen nedenfor for detaljer).

c. Efter opvarmning skal du hurtigt fjerne røret eller fittingen og sætte det på plads i den ønskede dybde. Bemærk: Røret må ikke vrides eller skrues på plads; det skal blot skubbes ind for at sikre, at det passer ordentligt.

1	Når maskinen begynder at arbejde, tændes denne indikatorlampe
2	Knap til indstilling af temperatur
3	Vælg nummer-knap
4	Knap til temperaturstigning
5	Knap til at sænke temperaturen.Når temperaturen er indstillet, skal du trykke én gang på denne knap. "OUT"-lampen tændes, hvilket indikerer, at maskinen er klar og er begyndt at arbejde.

Specifikation (mm)	Opvarmningstid (s)	Smeltedybde (mm)	Afkølingstid (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Bemærk: Hvis temperaturen er under 5 °C, skal opvarmningstiden øges med 50 %.

III. Forsigtig

1. Inspicér maskinen

Kontrollér maskinens ydre dæksel og kabler før brug. Brug ikke maskinen, hvis nogen del er beskadiget.

1. Sørg for jordforbindelse

Strømforsyningen skal være korrekt jordforbundet.

1. Undgå eksponering for væske

Undgå, at der kommer vand eller andre væsker ind i maskinen. Brug ikke maskinen udendørs på regnfulde dage.

1. Hold brændbare materialer væk

Hold en sikker afstand mellem maskinen og brændbare materialer.

1. Brug beskyttelseshandsker

Det anbefales på det kraftigste, at operatørerne bruger handsker, när de arbejder med maskinen.

1. Begræns adgangen til fagfolk

Af hensyn til sikkerheden og den optimale ydeevne bør kun kvalificerede fagfolk åbne maskinen eller justere dens temperaturindstillinger.

1. Overvåg indikatorlamperne

Hvis indikatorlamperne ikke ændrer sig i en længere periode, kan der være fejl på enheden. Stop straks arbejdet, og sluk for strømmen.

1. Søg professionel reparation

Hvis maskinen skal repareres, skal du kontakte producenten eller en kvalificeret fagmand.
