GEBRUIKSAANWIJZING SWG-SW02A MSW

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Parameter beschrijving	Parameter waarde
Productnaam	Pijplasmachine
Model	MSW-SWG-SW01A	MSW-SWG-SW02A
Nominale spanning [V~] / Frequentie [Hz]	230 / 50
Nominaal vermogen [W]	950	800
Lasdiameter [mm]	20, 25, 32, 40, 50, 63	20, 25, 32
Maximale temperatuur [°C]	320
Afmetingen [breedte x diepte x hoogte; mm]	410x110x140	400x110x140
Gewicht [kg]	1,5	1,3

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en kunnen in sommige details afwijken van het werkelijke product.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

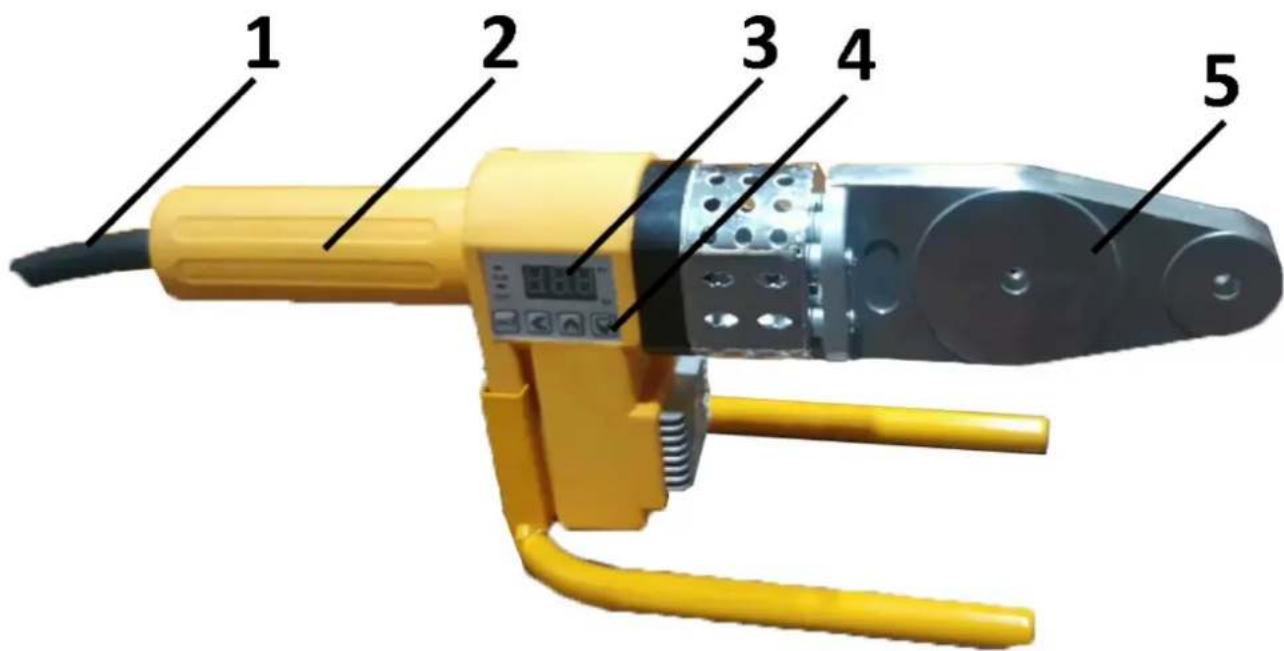

1 2 3 4 5

1	Stroomkabel
2	Handvat
3	Beeldscherm
4	Instelknoppen
5	Verwarmingsbord

Tweede. Gebruik makend van

1. Stel de machine in

Plaats het apparaat op een stabiele, vlakke ondergrond. Installeer de juiste verwarmingscontactdozen op basis van de vereiste specificaties. Bevestig de verwarmingsaansluitingen stevig aan de printplaat met een sleutel. Normaal gesproken worden kleinere stopcontacten aan de voorkant van het verwarmingspaneel geplaatst.

2. Zet de machine aan

Zet de stroom aan. Let op: Zorg ervoor dat de voeding geaard is. Een rood indicatielampje geeft aan dat het apparaat aan het opwarmen is. Wanneer het groene indicatielampje gaat branden, heeft het apparaat de juiste temperatuur bereikt en is het klaar voor gebruik.

Gebruik de toetsen Shift ← , Omhoog ↑ en Omlaag ↓ om de temperatuur aan te passen en bevestig met de knop "SET".

3. Maak de pijp klaar en verwarm hem

A. Zaag de pijp op de gewenste lengte.

B. Plaats de buis of fitting gedurende de aangegeven verwarmingstijd in de verwarmingskoppen (zie de onderstaande tabel voor meer informatie).

C. Verwijder na het verwarmen snel de buis of fitting en plaats deze op de gewenste diepte. Let op: draai of schroef de pijp niet op zijn plaats; duw hem er gewoon in om een goede pasvorm te garanderen.

1	Wanneer de machine begint te werken, gaat dit indicatielampje branden
2	Knop voor het instellen van de temperatuur
3	Selecteer nummerknop
4	Knop voor temperatuurstijging
5	Knop om de temperatuur te verlagen.Wanneer de temperatuur is ingesteld, drukt u eenmaal op deze knop. Het lampje "OUT" gaat branden, wat aangeeft dat het apparaat klaar is en is begonnen met werken.

Specificatie (mm)	Verwarmingstijd (s)	Smeltdiepte (mm)	Koeltijd (mm)
20	5	14	3
25	7	16	3
32	8	20	4
40	12	21	4
50	18	22,5	5
63	24	24	6

Let op: Als de temperatuur lager is dan 5°C, verleng dan de verwarmingstijd met 50%

Derde. Voorzichtigheid

1. Controleer de machine

Controleer de buitenkant en de kabels van het apparaat voordat u het gebruikt. Gebruik het apparaat niet als een onderdeel beschadigd is.

1. Zorg voor aarding

De voeding moet goed geaard zijn.

1. Voorkom blootstelling aan vloeistof

Zorg ervoor dat er geen water of andere vloeistoffen in het apparaat terechtkomen. Gebruik het apparaat niet buiten op regenachtige dagen.

1. Houd brandbare materialen uit de buurt

Zorg voor een veilige afstand tussen de machine en brandbare materialen.

1. Gebruik beschermende handschoenen

Wij raden u ten zeerste aan om handschoenen te dragen als u met de machine werkt.

1. Beperk de toegang tot professionals

Voor de veiligheid en optimale prestaties mogen alleen gekwalificeerde professionals het apparaat openen of de temperatuurinstellingen aanpassen.

1. Monitor indicatielampjes

Als de indicatielampjes gedurende een langere periode niet veranderen, is er mogelijk sprake van een storing in het apparaat. Stop onmiddellijk met werken en schakel de stroom uit.

1. Zoek professionele reparatie

Als het apparaat gerepareerd moet worden, neem dan contact op met de fabrikant of een gekwalificeerde vakman.
